2013年1月9日，继续画设计图，讲解磨刀石的一些知识" ?' K0 w6 r9 }
/ E% k* C/ ?7 f) W0 {/ G关于画设计图，老师说了这样几点，转述过来供大家参考：
7 X% P' t, s& W3 Y4 R! A5 I9 @- J1 x, t
1，一条线尽量覆盖更多的内容，换句话说就是说，最好将工件的正面图、侧面图、背面图放在同一水平线上，将正面、顶面、底面图放在同一垂直线上，这样可以最大程度的复用线条，同时也能有效的减少错误。
% X- W! z" t4 d- ^% A/ N5 o2，先画很淡的定位线条，然后再重新描边。先画定位线有助于整体构图，而且线越淡，越好擦除，留下的痕迹越淡
2 C2 w0 j1 W& r, w! d5 N3，只在工作台的一个边上使用T型尺。工作台的边缘不一定是很好的90度角，为了减少误差，只在工作台一遍使用T形尺，画垂直线用T形尺+三角板，三角板的精度要比工作台高很多。当然，有超级好的工作台的话，不用理会这一点。
, g- Z2 @2 e3 O+ o: N+ _7 j4，别画的太拥挤，永远在工件周围留下充足的空间来标注尺寸（我的第一张图画的就太拥挤了，打算有时间再重新画一张）
' T4 G: V3 i0 U- W" R+ a5，标注好比例尺。. q! M8 j: |8 A, B, L% P6 J1 r
6，尽量不要在工件图形内部标注尺寸，这样能降低误解的可能性。当然空间或形状不允许，也就只能画在里面了。
) L/ b- ]; U4 K; V9 c8 O4 E7，标注文字尽量写成相同字体、大小和方向，如果必须写不同方向（比如空间不够，必须竖起来写），那也尽量保持统一，不要让读图的人把图纸颠过来倒过去的看，这样会引发误解和错误的。3 K! b. |! u$ Z4 J+ F' q- p0 T6 {
8，标注尽量详细，尽量不要让读图的人去猜，或拿尺子重新量，这些都会引发错误的。
/ H* ?/ O5 q4 s3 d$ U' Q/ P; L9 ?# K9 I# ]2 d
当地木工行业有句话，叫做：Don't Mesure Twice，不要量两次；这句话有两重含义：第一，要在图纸上做好标记，第二要相信自己和尺子。4 }. n: N4 A. K
. O0 X' n- y1 F3 t9 s

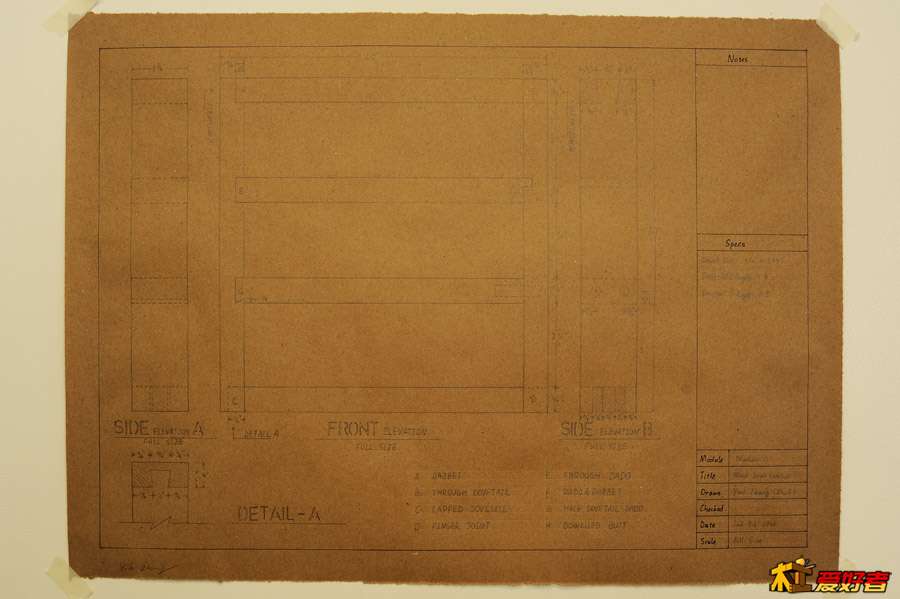

今天再次下发两个作业，画木头连接的工件图纸，有两种，都要画。老师给大家1：2比例的样例图纸，让大家放大画成1：1比例的全尺寸图纸。由于工作室里不允许用手机、相机，也不让拍照，样例图纸也不让拿回来，所以只好把我自己画的翻拍下来发给大家看，目前画好了一个，另外一个等画完了再发。图片质量有限，大家对付着看吧，结构设计的很好，一个作品里面包含了8中连接方法，接下来就是实际制作了，要求纯手工制作，不得使用任何电动工具。3 ?& G T+ C, Y) o; L) D' t* X. g
, u# i, `) J% j6 n: h( Y% H
大图在附件中，大家可以下载下来，自己试着做一做。, E8 `3 f2 Y; ^3 l( v
/ s. T2 j4 D W ?4 E4 |, v1 L8 E
5 x5 G) ?: }* V: e1 }3 V
) M( X1 f1 i7 o0 W附件：图纸大图
+ q, \8 J! G6 V( \5 G# x* B% @- D7 N9 M m+ G; }
Draft_For_Wood_Joint_1.zip.001.zip
(966.99 KB, 下载次数: 683)
" I* @& y7 ~5 d' a3 `, R' m: T. t! m5 Y9 s
Draft_For_Wood_Joint_1.zip.002.zip
(966.99 KB, 下载次数: 240)
6 q" _4 Q2 d/ t& ^+ X/ w' Z* g/ w
1 m0 b$ z6 F+ n Z9 {3 [8 g
Draft_For_Wood_Joint_1.zip.003.zip
(966.99 KB, 下载次数: 236)
8 L$ R% P1 m* S d: J+ e8 O; @4 b# n& X i8 B6 ~1 ]( _. o
Draft_For_Wood_Joint_1.zip.004.zip
(966.99 KB, 下载次数: 212)
+ b( [3 w& x, @( W4 Q6 T8 w7 c
: _7 u4 |& B" b! D. G
Draft_For_Wood_Joint_1.zip.005.zip
(966.99 KB, 下载次数: 190)
# i9 p+ _, B1 Q) I, P6 D
: T8 C7 Y' u' t! |" f
Draft_For_Wood_Joint_1.zip.006.zip
(966.99 KB, 下载次数: 201)
$ i3 k+ Z8 j- d$ Q- p! h y5 R$ }7 W* r9 S# F
Draft_For_Wood_Joint_1.zip.007.zip
(966.99 KB, 下载次数: 196)
R+ I5 [% T6 D P) h+ T6 |
: z2 o' j$ D1 J0 V- L
Draft_For_Wood_Joint_1.zip.008.zip
(876.44 KB, 下载次数: 251)
; L: U1 Y% k, P( @, C) I
: W' b, a ~% O最后讲了一下关于刀具研磨的事情，也没啥特别的，就是他们的设备真好，使用一种叫Work Sharp的电动磨刀器，相当爽，链接如下，大家可以去看看～0 Q# n9 g. V0 {6 J
http://www.worksharptools.com/1 I' D' o8 V5 l! ]
4 V- B2 T$ J& R3 R. I8 Y% `- Z6 l
# \( P1 b+ [9 w
补充内容 (2013-1-15 08:52):
3 h& r4 ~2 C1 g# B( @1 H大家请不要下载这里的图纸，在98楼有更好的图纸，更加清晰，这份原稿不好，别浪费了大家的刨花 |
