仿制——雕刻机侧装仿形机，开榫巨爽

钢钢

mdflyy 发表于 2012-12-13 21:13
公式不用推，马蒂斯的说明书里有：
$ a$ f2 m* g1 F+ `7 l. Uthe required thickness of the tenon template using this formula:
! t  M. E, K: R, y: q8 [ ...

' z4 S4 U4 U& ^9 f老马自己都不算的，这是为了好卖他的图纸，老马的做法是换刀径就换轴承，如果轴承径是刀径的两倍的话不需要复杂的公式，只要把工件尺寸放大一倍就可以了。

钢钢

江南闲士 发表于 2012-12-15 10:40
0 l5 x3 H4 |5 x- d. X好像只能调整模板位置，如木友有好方法，希望上传分享。

可以自己开发辅件，老马的图纸没有提示一个，台面上可以定出中心搞个工件定位标尺和固定靠，龙门架上可以定出中心线和标尺，老马是用尺量高度定位，模板上可以画上十字线定位测量。升级法子有很多很多的。

钢钢

哥哥的帖我也不知道看了多少遍，衷心感谢。

江南闲士

钢钢 发表于 2013-1-9 15:40
$ C( Q2 H* H* G/ p  b) V+ A; g1 @+ K) x老马自己都不算的，这是为了好卖他的图纸，老马的做法是换刀径就换轴承，如果轴承径是刀径的两倍的话不需 ...

当你配不到2倍铣刀直径的轴承时，就需要我推导的公式了。推导了6、7个公式花了我近一个小时。大家多掌握一个公式总是方便点，不用可以无视它。呵...呵...

江南闲士

钢钢 发表于 2013-1-9 15:53
可以自己开发辅件，老马的图纸没有提示一个，台面上可以定出中心搞个工件定位标尺和固定靠，龙门架上可以 ...

( K; g, |7 T) z; m% X/ P- y% i$ W自由发挥、积极优化。否则会少很多乐趣。

缘木求木鱼

学习了。。。。。

和尚爱潘婷

江南闲士 发表于 2013-1-10 00:13
" S& Q2 z/ O" l) u自由发挥、积极优化。否则会少很多乐趣。

/ O/ @; X" p7 A) g" {8 l6 o请问这个加工尺寸最大是多少？

钢钢

江南闲士 发表于 2013-1-10 00:10
当你配不到2倍铣刀直径的轴承时，就需要我推导的公式了。推导了6、7个公式花了我近一个小时。大家多掌握一 ...

公式的事仁者见仁智者见智，这是一套，不是一两个，有榫头公式，是老马的例题，榫眼公式，又不一样，榫头圆角半径公式，是用老马的例题先算出直径再除以2，提刀公式，是标准的除以2，是一个复杂的情况，除非有能力CAD的朋友才可以在电脑上模拟出异形的模板，十二分地不方便。不过英制长刀多的朋友用来开几个圆头直榫（非圆角直榫）公式可以简化很多，这种榫也常用，倒是挺方便。

半个长沙

感谢你的无私共享  以后有机会做做看 这真是个好东西

秃秃小嘎子

楼主真是高水平，而且是大好人

幽然自得

收藏了，慢慢研究

奎马哥

楼主动手能力巨强，顶你无私奉献。

江南闲士

奎马哥 发表于 2013-1-22 11:29
# I- ?$ m1 o" f楼主动手能力巨强，顶你无私奉献。

! W/ {: O0 V, ~1 d$ {过奖了！能对木友有参考价值，并与之分享是一件很快来的事。

江南闲士

) v% `5 d3 l7 w% c& {$ W2 P

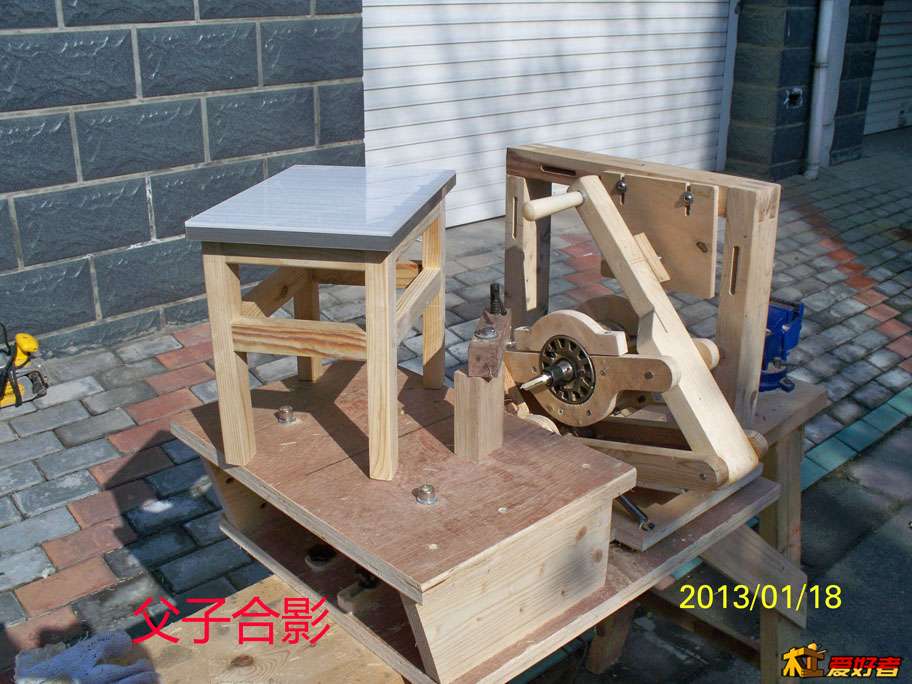

用此装置做了个小方凳（详见http://www.zuojiaju.com/thread-175699-1-1.html）

, [- P" P4 o# R

白沙烟

江南闲士 发表于 2013-1-22 15:22
用此装置做了个小方凳（详见http://www.zuojiaju.com/thread-175699-1-1.html）

% a# [: p) {5 G: ^木坛中牛人，顶你，向你学习。
