仿制——雕刻机侧装仿形机，开榫巨爽

木京

做的真不错，看了又看赞一个，智慧，

黑土地6

非常不错的仿制，普及一下

sdlcwhg

高超手艺，精工细作，欣赏，赞一个。

qf8901

我笨，没有看清原理！
( g5 t% H2 I1 m4 `: [# G- W7 S楼主说一般木友做没有问题，看来我不是一般那个行列的！
不过，学习了一招，G夹可以这样用，算是没有白来：

colorstone

不错不错 后起之秀啊~

maoto

mdflyy 发表于 2012-12-13 21:13

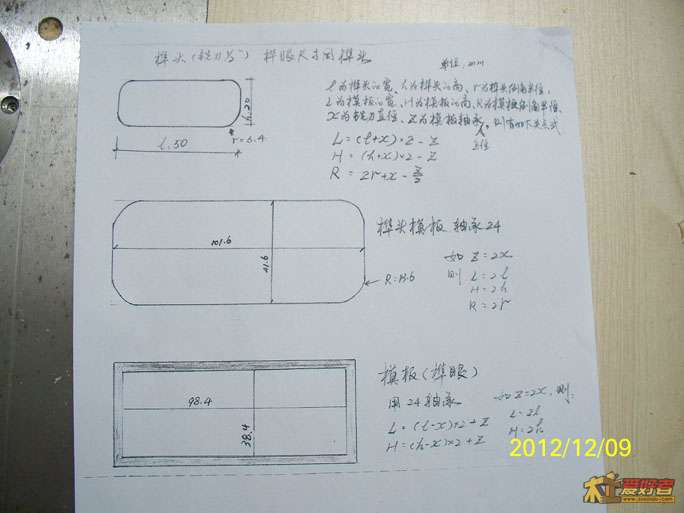

" d" K: x- A. M8 V  w8 C6 M/ H公式不用推，马蒂斯的说明书里有：
, [! |# B) F0 zthe required thickness of the tenon template using this formula:
...

: S6 R1 q  `, Y; o6 N/ v6 ~: |切削3/8英寸的榫头，要用3/4英寸直径的轴承，也就是19MM直径的轴承

汇旺

看起来就很精致，建议出成品，我想会很受欢迎的。

江南闲士

! z* _+ v: M8 Z' ~9 e

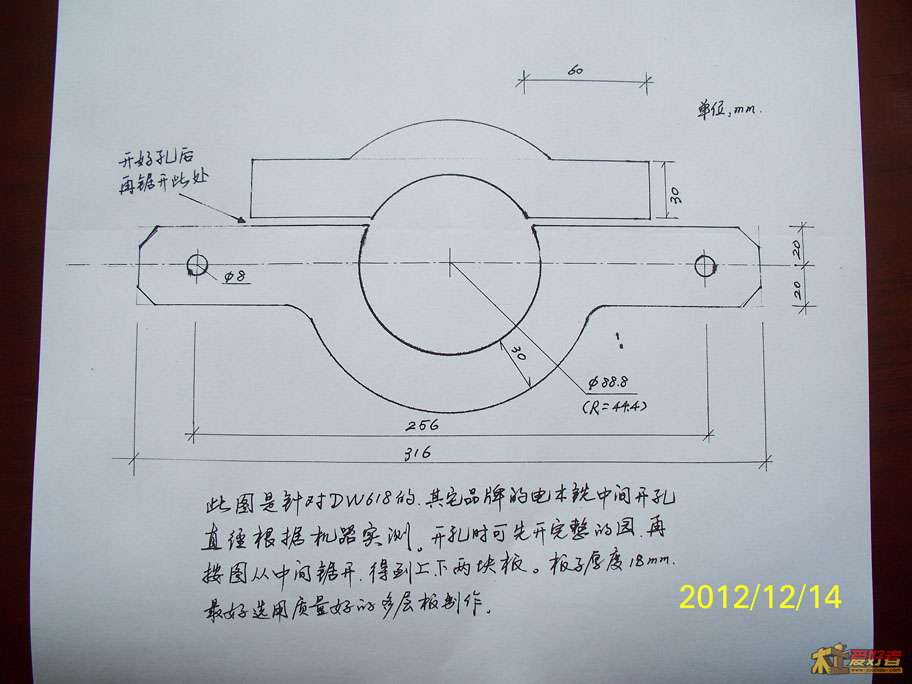

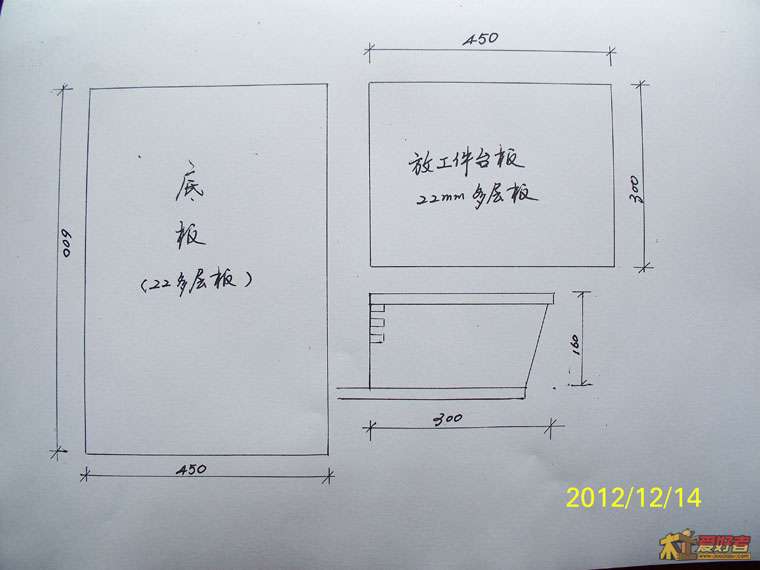

不知能否看清楚，按上图做二套，马蒂斯的设计中还有一块，短的，形状一样，尺寸可参照此图。
此图是针对DW618的，其他品牌或型号的电木铣中间开孔直径根据机器实测。开孔时可先开一个完整的圆，再按图从中间锯开，得到上下二块板。板子选用厚度为18mm的多层板。

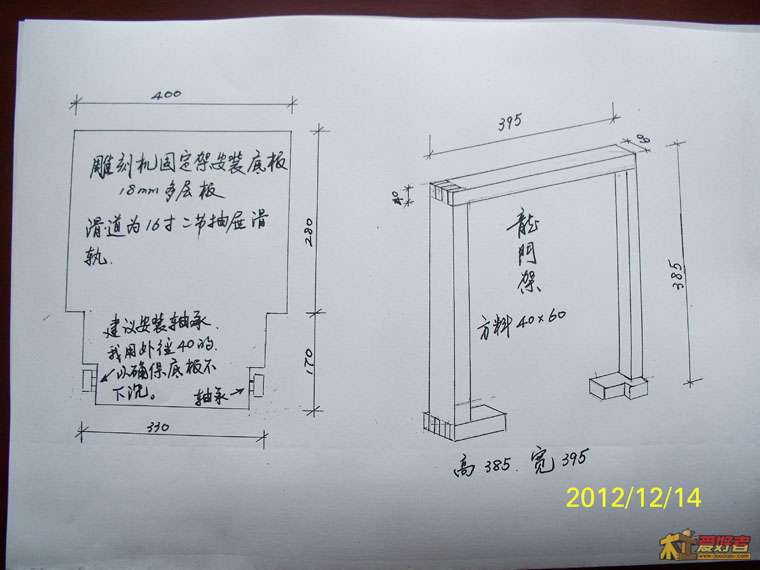

1 N8 ~! Q) b8 H, `雕刻机固定架安装底板一端建议安装轴承，我原先没装轴承，发现底板一端下沉，与下底板不平行。马蒂斯的图中没装轴承，因为他的滑轨好，滑轨钢珠比我买到的多一倍以上。而我们能买到的滑轨，钢珠少得可怜。滑轨用16寸的二节抽屉滑轨，尽量买宽一点的那种。
# F, a7 P; V! R龙门架用40*60的方料，做不做指接榫，随自己吧。如木友在制作过程中有疑问，，可随时提出来，我将尽量解答。

江南闲士

zy654321 发表于 2012-12-13 17:28
希望放出图纸，让我们也学习做一个。

图纸在68楼

mdflyy

maoto 发表于 2012-12-14 10:03
切削3/8英寸的榫头，要用3/4英寸直径的轴承，也就是19MM直径的轴承

: z% Q, h8 L* |# a不是简单地2倍关系，还要考虑铣刀直径

maoto

江南闲士 发表于 2012-12-14 10:24
7 k! P+ h3 L' V- s, }( V不知能否看清楚，按上图做二套，马蒂斯的设计中还有一块，短的，形状一样，尺寸可参照此图。
此图是针对 ...

6 B2 i5 H3 B) c( O9 T1 Y雕刻机移动平台还是安滑轨比较好，简单方便，买的时候注意要质量好的就行了，米多的可以用光轴+滑套

江南闲士

% m$ K  w% x' G, z( e" K

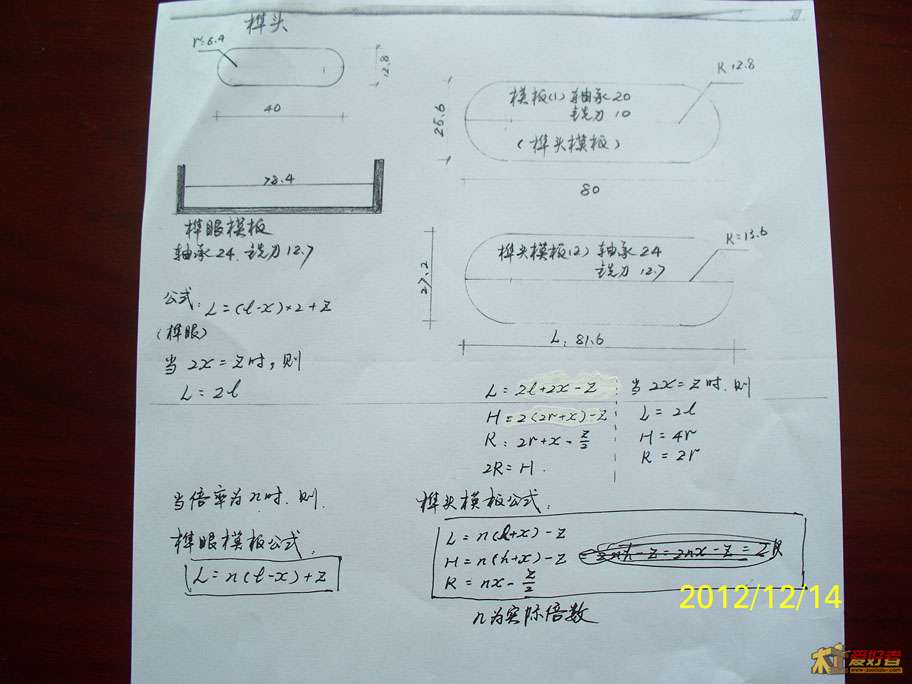

现把公式发上来

7 _3 b) R# Z/ E6 o+ p注：l 为榫头的宽，h为榫头的厚度，r为榫头半径；L模板的宽，H为模板厚度，R为模板半径；
" _7 l, b7 d3 M4 D; IX为铣刀直径，Z为模板导向轴承直径。n为倍率（设计时为2倍，但成品不一定怎么精确，我的装置倍率有偏差，为2.015）。
2 O7 U9 N% |9 h榫头模板公式：L=n（l+X）-Z       H=n（h+X）-Z     R=nX-0.5Z
榫眼模板公式：L=n（l-x）+Z      按这些公式，各位在装置完成后，可检测一下自己作品的精度，测量模板与榫头的尺寸计算出倍率n，看看是否与设计的一样（设计倍率为2）。
5 @+ l: D& n5 J: Q2 }+ Z/ O! Z
: y4 i8 }. C0 ~; e( o2 I: M如果倍率为2，轴承为铣刀的2倍时，即2x=Z 时，则
L=2l   H=2h   R=2r

这张图片中的公式，是设倍率n为2的关系式。
所以，当你确定要做的榫头大小后，根据铣刀和轴承的尺寸，就可以算出模板的尺寸了。
考虑到开榫眼的方便，一般榫眼的高度和铣刀直径一致，如8、10、12、12.7等，这样榫头的厚度也就确定了。经试验，根据木料材质的不同，榫头比榫眼大0.2-0.4mm比较适宜。各位木友可根据实践，把数值发上来给大家分享。
另外，两块短板我没画图，尺寸为188*40*18   轴孔中心距离为128mm。孔径为8mm。开轴孔时不要大于8mm，光轴的尺寸较准的，光轴穿过轴孔后不能有旷量。

江南闲士

mdflyy 发表于 2012-12-14 10:28
不是简单地2倍关系，还要考虑铣刀直径

! z2 J8 T, C& L1 {- G9 j: _公式中有倍率、铣刀、轴承、榫头、模板的关系式。其实，只要你弄清了铣刀、轴承的运动轨迹，就能推导出公式（或关系式）。不当之处敬请行家指正。谢谢！

刀匠

呵呵，全是木头的。

老山羊

也是大牛啊，佩服佩服！
5 k! V# o3 D1 X) p! B" r& d, f批量做成金属材料的卖吧，赚点辛苦费茶水钱是应该的。再加上锁固，立铣都不用了，呵呵
