自制全铝CNC雕刻机全过程（完工篇）

勇者无惧 · 发表于 2013-1-19 22:12:24

hechunfeng 发表于 2013-1-19 15:38
我的也做好了。。但图像变形。图像是斜的。但用百分表测X Y 只不过差 0。2 不到。。什么原恩。。搞不明白啊 ...

恭喜了！除了机器的误差外在安装工件的时候也要注意水平位置！
在雕刻先检查一下工件水平位置，发现不平的要想办法垫平，否则会出现你说的那样。

7391 · 发表于 2013-1-20 09:54:06

帮顶，继续发好吗？太牛了

a_sir · 发表于 2013-1-21 00:19:24

什么样的牛人都有啊

hechunfeng · 发表于 2013-1-21 08:56:59

勇者无惧发表于 2013-1-19 22:12
恭喜了！除了机器的误差外在安装工件的时候也要注意水平位置！
在雕刻先检查一下工件水平位置，发现不平 ...

看图片。。雕一个正方形是可以的。。

大哥 · 发表于 2013-1-21 19:28:56

这个很给力

蜘蛛侠-无羽 · 发表于 2013-1-26 04:19:39

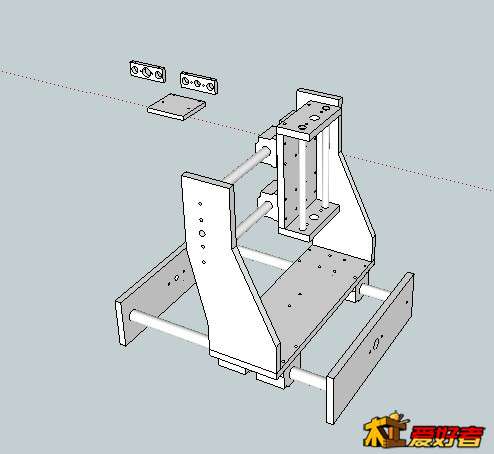

认真看了兄弟的帖子，写的非常详细，我按照你的尺寸用SU作了一个大体的框架。我个人动手能力比较差，所以想根据兄台的图纸里自己拷贝一个，下面有几个问题需要兄弟帮忙解答

1、图纸资料中没有画X\Y\Z轴滚珠丝杆与托盘的固定座，就是非常小的那个，是不是所有的丝杆在前后固定底座上都用到了---连座轴承来固定？
2、Z轴用的是直线轴承而非X\Y轴用的箱式滑块，是从经济的原因还是从空间角度考虑的？
3、光轴两端的M6孔你是如何来做垂直度的？铝板侧面开孔有啥技巧么？
4、最下面的大托板没有图纸，并且图纸上“底座前后端”上面没有开孔。
5、控制器做的非常好，兄弟心真细，因为以前没接触过CNC所有面板上有些不懂MOTOR插口是主轴电机的？KNIFE IN从字面上是进刀，这个是接什么的？控制器内有2个开关电源？？

能否麻烦把成本罗列一下，例如

名称：滚珠丝杆规格尺寸：390MM 数量 1个价格：？？

兄弟总共花了多少钱？？

勇者无惧 · 发表于 2013-1-26 13:01:06

蜘蛛侠-无羽发表于 2013-1-26 04:19
认真看了兄弟的帖子，写的非常详细，我按照你的尺寸用SU作了一个大体的框架。我个人动手能力比较差，所以想 ...

1、XY轴的丝杆座用20MM的滑块座锯成2半，尺寸刚好，Z轴的直接固定在Z轴滑板上。
2、只要从空间的角度考虑
3、这几个孔是找人用车床钻的。
4、这个部件原来打算用铝型材的，后来正好有一块大小接近的铝板，所以就临时改了方案，这几个孔没有精度要求，只要能固定就可以了，我是用手电钻开的。
5、这面板本来想雕中文的，但ARTCAM不支持CAD里的中文采改用英文，因为只供自己识别所以没有太准确去表达。MOTOR是接主轴电机口。KNIFE IN是表示对刀块接入口，一个是控制板得开关，一个是主轴的开关，我觉得两个分开比较好一点。

其它的价格信息在其它回帖都有说道，请仔细阅读，这里就不重复了。
