我的第二台cnc雕刻机计划启动

氓流踩到屎

多发点，过程好不好。我好想知道，电气部分咋做的的。机械部分理解了，真想自已动手做一台。

老猫妖精

请问 四轴雕刻机 可以雕刻立体小佛像吗？？
( ]+ l6 C0 Q) S& B2 M我是初学，不是很明白，请教一下。我就是想雕刻小佛像一类的。什么机器可以啊？？

pooq

老猫妖精 发表于 2012-12-5 21:39
9 M( r; ?7 J* {& R0 u% f$ L' f请问 四轴雕刻机 可以雕刻立体小佛像吗？？
我是初学，不是很明白，请教一下。我就是想雕刻小佛像一类 ...

五轴 ，凑字

pooq

氓流踩到屎 发表于 2012-12-5 12:43
多发点，过程好不好。我好想知道，电气部分咋做的的。机械部分理解了，真想自已动手做一台。

电气部分已很详细了，实在不清楚短信吧

tt83151551

. \. x# J6 Z1 j# Z  k
6 W6 i2 _/ H" _等待后续，我觉得固定龙门比较靠谱一些，diy最不好做的就是精度，其实国产的光轴和丝杠就能满足，主要是看怎么装配，装配时怎样相互消除偏差

# H: A; }; ]( O8 d好多人都在机架上用钢还嫌不够，其实都是弯路，主要是装配后的间隙需要想办法消除，架子如果不是太大铝材足够了

红河悠悠

等待！学习中！加油！頂！

tumingren

楼主的雕刻机做好了吗

忧郁de风

真不要烂尾了，这贴开头弄得不错呢
$ ]- Q( }$ U  M( p) W# p' |7 D8 y

网龙

pooq 发表于 2012-10-30 21:35
这几天搜集了一些资料，大概对雕刻机有了些想法，提出来各位一起探讨。

; l0 _1 N* B7 C& t- d4 Q1 V5 z* V计划这次还是只做个桌面型的，30 ...

固定龙门的精度比你用的木头的强几倍

网龙

pooq 发表于 2012-10-30 21:37
明日上传角接触轴承资料，呵呵，现正在学习中

角轴承不建议你自己加工套子，买成品二手的就可以，运气好能碰到成对的角轴承＋座

pooq

感谢各位哥的关心。目前机架部分已全部加工完成。粗装ok。
9 q9 ~* K$ `+ x9 Lx轴左右高度差30丝，y轴前后高度差5个丝。z轴还没测。
精细调整是个枯燥的事，郁闷，不知道最后可调到多少，加油！

pooq

网龙 发表于 2013-1-11 08:18
* |% T0 c1 h+ f6 s* v( D9 `角轴承不建议你自己加工套子，买成品二手的就可以，运气好能碰到成对的角轴承＋座

谢谢哥的提醒！
买的成品轴承座，bk12，轴承换成水货hrb角接触。有发帖求验证的。

pooq

更新进度报告！
: W0 P2 R+ p0 m6 S4 K

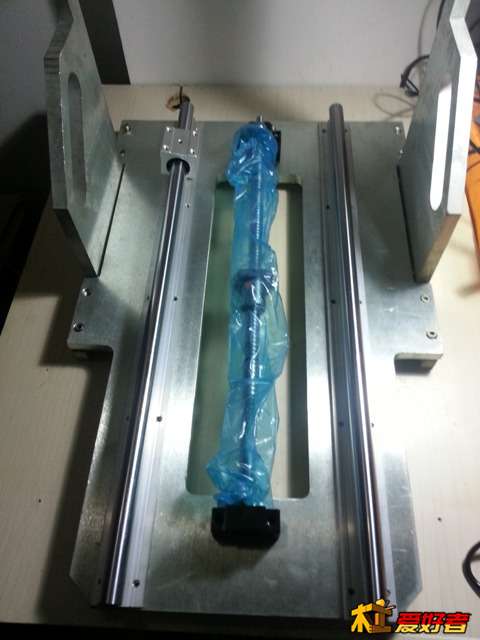

. Q5 F9 |* P3 o3 ^3 zY轴：
" U5 y) t, V! ~8 w


! b9 ]! G* k4 y2 c9 n

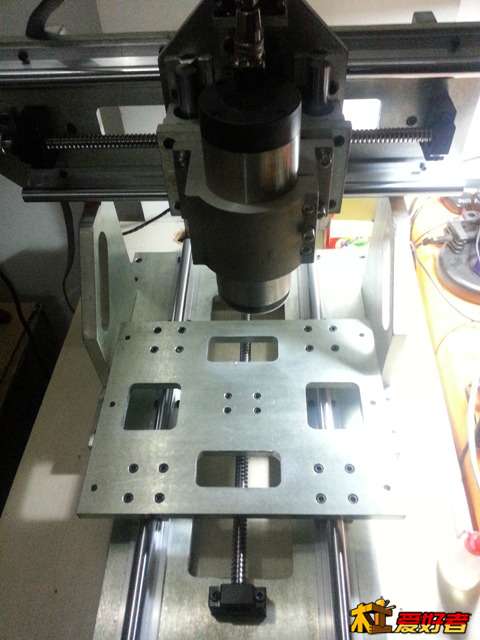

组装好以后：
: Y$ M4 |8 I  h& c6 \* z8 H! k1 ~# F

6 Y( e1 K) u9 s/ b
: W  H: M7 ?* E- r/ }5 \0 L

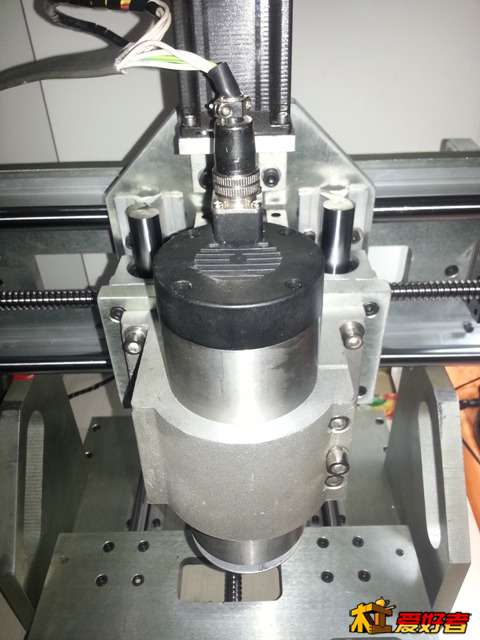

主轴特写：




8 S- L! T/ k5 }

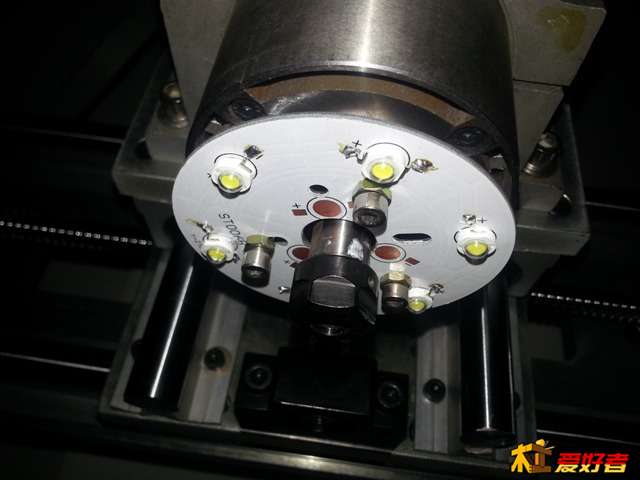

主轴增加的照明，6颗1w的，感觉有点太亮了
. J; h3 c6 g7 D! M% `
& C9 l. X9 ]% ?# E  `
7 H' U9 d7 [, V6 y) `  g* \6 J% ?
; i  e3 s; X3 J7 u  q2 z

yl3170259

高手啊 。。。。刚入门 好想自己弄个

kong101

如此好贴，不得不顶！
