电气部分 I/ O3 v- U) Y2 F! ~
+ |+ s0 R3 F5 J" E# W+ O
jj的电气部分昨天试机ok。- x" |1 {8 q3 m+ p- L0 M& z
5 y* Y! N- \4 n0 z1 S, A6 p

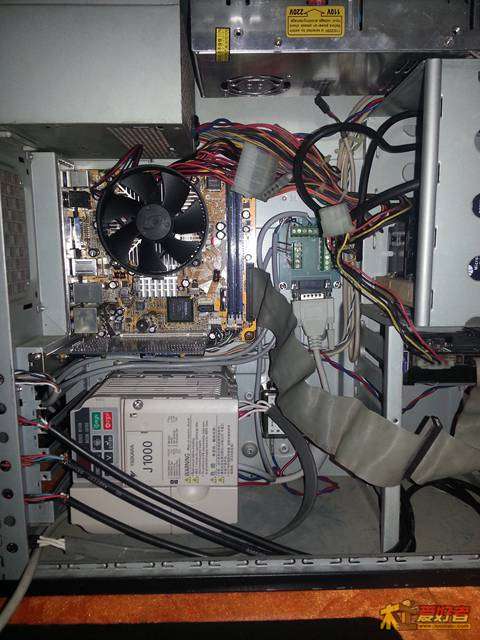

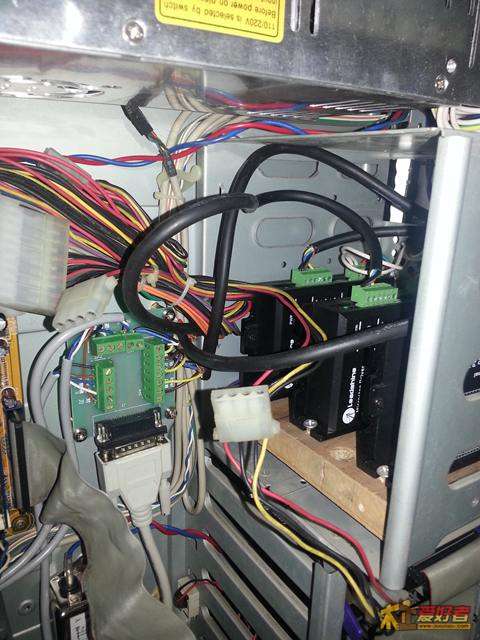

配置是雷赛DM442驱动+雷赛57hs22步进电机+d版维宏卡+1.5kw圆形风冷主轴+安川j1000变频器+明伟36v开关电源。8 m# N2 J& g$ z# F. s9 }7 p
) L* |) l1 I/ `6 U. T& k
费用约3k多，有点小贵啊。! [+ ^) T2 {9 Q% w8 E
! W% E3 I0 [; ]6 e1 K4 j) ?5 |变频器设置费了我不少功夫才实现软件控制。
- w, x* K1 j) f( L3 {2 ?8 A& D& s! n5 N
接线方式就是我之前贴的维宏卡的接线图一样。参数设置修改了以下几个参数：. e7 Y, x* o7 u0 g5 O
8 C' v& q3 I; N3 v/ K4 z
1、首先将变频器参数初始化：
4 ]" ?6 u6 o" }" Q6 M
2 F H4 ]: Z2 x; y5 Z! V. E0 f% D0 K2 }' `* b. }

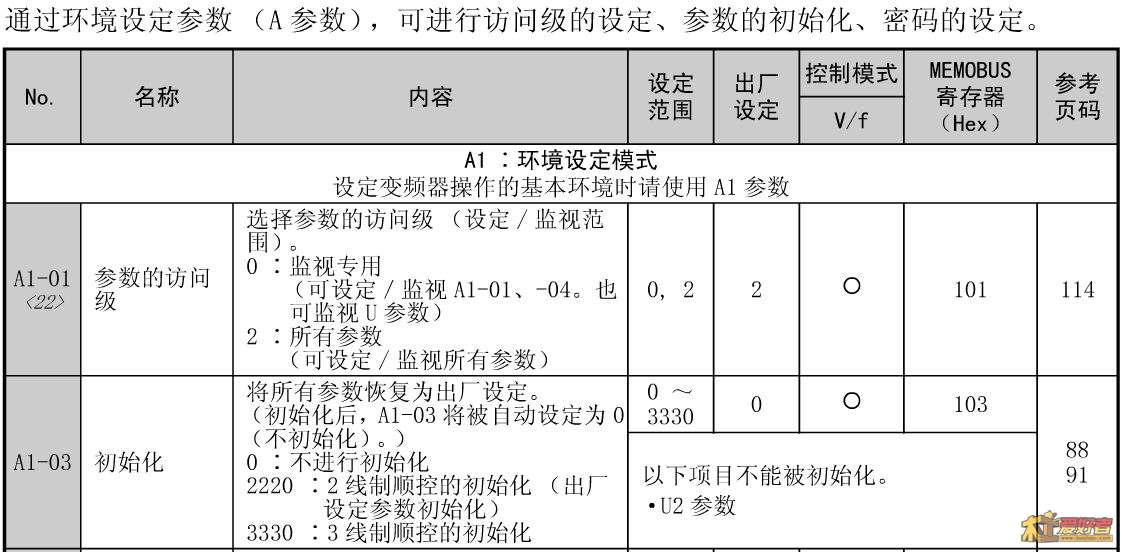

选择a1-03参数2220，将变频器进行2线制顺控初始化。
9 \6 A% C0 R; |) g# b
$ d+ Z4 V6 s- J8 Q! ~: P5 c2、将变频器设置为通电运转6 o1 x- b4 v! n
& O% d' h: @. g
$ `* C6 X- b2 z+ z6 P8 P6 W0 l

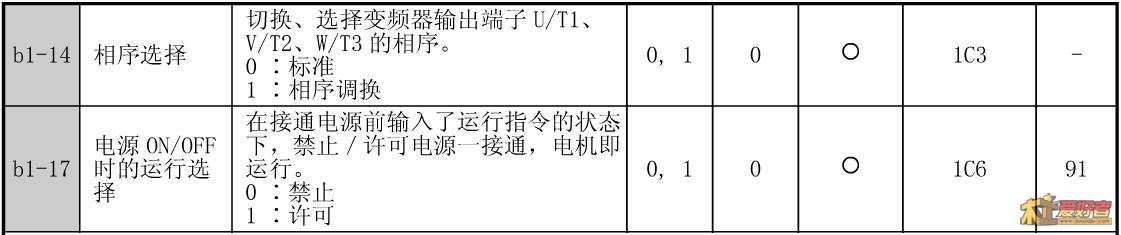

+ K2 c5 N a$ c0 `" ]选择b1-17参数1，选择变频器通电后即运转- m9 g( M5 y- [, [4 e3 l
- C8 t7 ^6 w2 `2 |3、指定各档速度时的频率及上限频率4 s6 X9 _9 V+ P% ?& t, v3 v: j) B
! h. M( a" L: j& A7 ~6 X7 R/ ?+ Q
" C0 S( X2 f" c+ K. e1 M% k) |

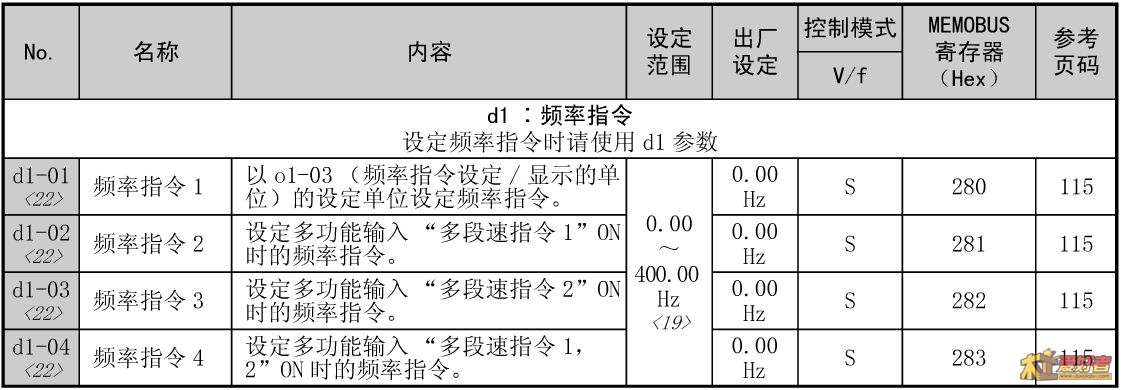

% G0 Q8 f6 ~# i8 D* ]; v选择d1-01设为100，选择d1-02设为100，选择d1-03设为166，选择d1-04设为200，选择d1-05设为250，选择d1-06设为300，选择d1-07设为333，选择d1-08设为4005 z, U6 O! g2 H$ [6 n
/ x+ ]# |& S( r$ G- V
8 O7 L, Y& M# w5 J) J
' X' P# n- i4 b* y" L# v3 N: r) ]

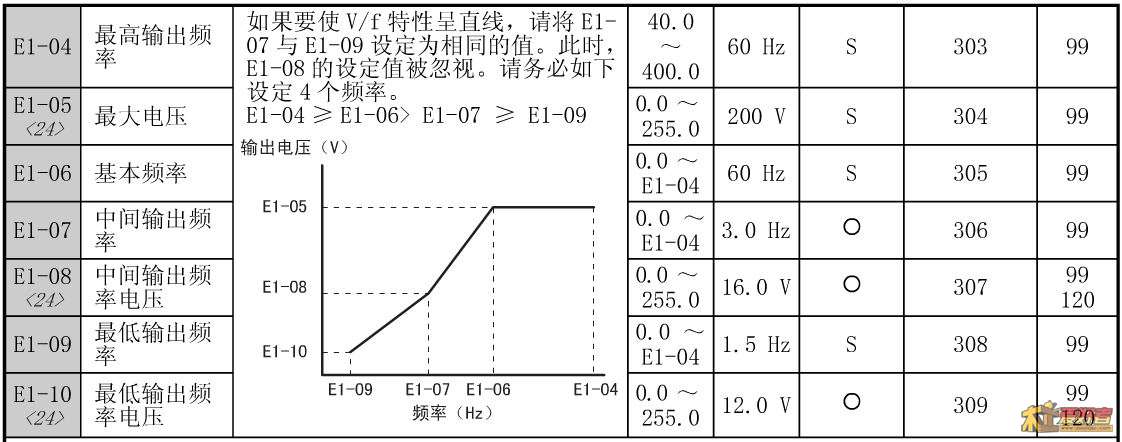

选择e1-04设为400，选择e1-06设为200（这个地方不知道对不对？）
/ R7 M# A2 A6 j, ?3 j3 ?4 R3 P6 k+ }! X% R6 C [+ v9 A3 Q
4、指定端子的功能* v7 _$ ^- E8 S$ h& C' B
: I7 b/ N0 U$ Q4 J/ |6 b1 g
0 @5 T5 A8 V6 {$ E
9 S/ ]2 \0 ]) A" N

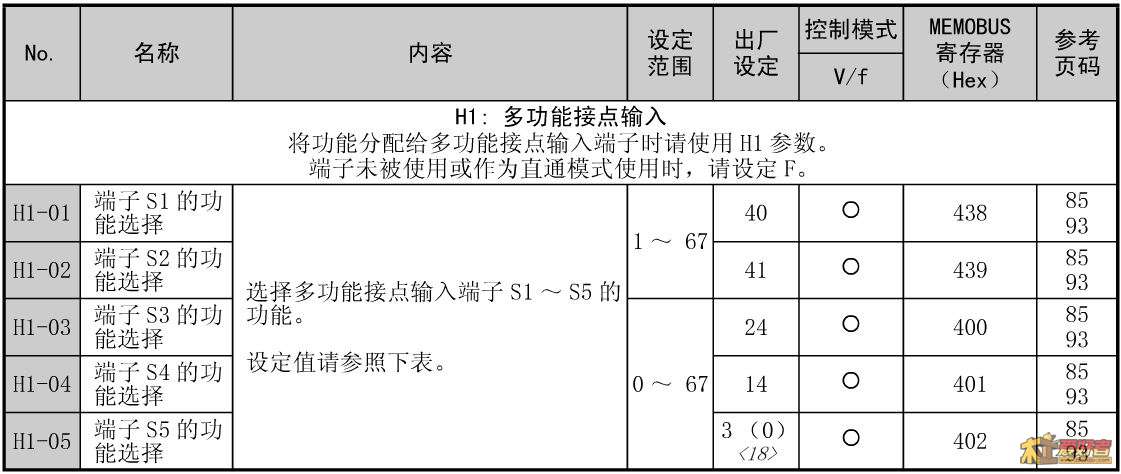

选择h1-03设为3,h1-04设为4,h1-05设为5
( @) S1 m! R5 V' l4 \1 t8 m- ~* n P* Y' I) @& `& j; Z g$ q
另外附上雷赛dm442的说明书6 [- ^" |- r/ P; u1 j
