再请教个电机的问题

mao_zj · 发表于 2012-9-17 23:05:10

本帖最后由 mao_zj 于 2012-9-17 23:52 编辑

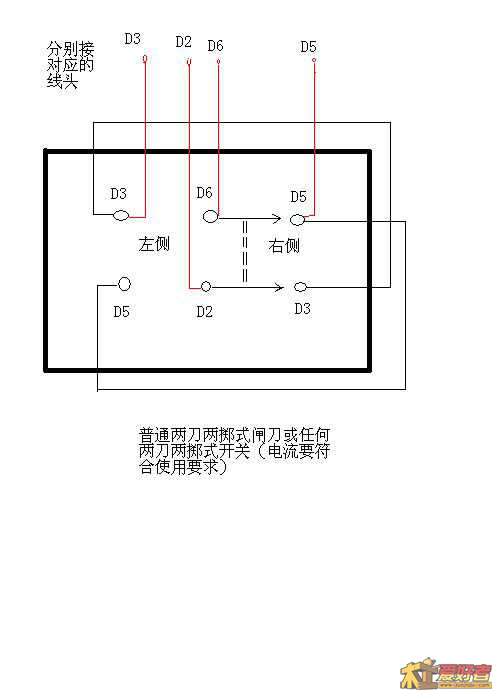

根据你给的图片，给你一张接线示意图以供参考。开关向右侧为顺转，向左侧为逆转。注意，请将原D2和D3、D5和D6之间的连接片去掉。顺便再给个两刀两掷式闸刀的图片供参考。

detaier · 发表于 2012-9-17 23:19:35

路过。。。。。。。。。。。

sanren · 发表于 2012-9-17 23:47:58

esddgj 发表于 2012-9-17 19:39 9 [4 h; ^# A P F& U' X
图文并茂很强大！您第一幅图所讲只适合主副绕组匝数一样多的电机

是的，你说的很正确，这样的正反转只适合主副绕组阻值一样的电机，它多用在如洗衣机、换气扇上，主副绕组匝数不一样的单项电机不适合同负载正反转使用。
单项双值电容电机，启动扭矩大，适合带负载启动，咱木友接触的多些，如空压机、电锯电刨等，但缺点是抗过载性差，难易启动或者运行中卡滞时，要及时断电，否则容易烧电机。
至于装离合器通过齿轮换向，小功率的单相电机很少见，考虑成本和技术，不太适合木友DIY用吧。

zywy · 发表于 2012-9-19 15:14:37

esddgj 发表于 2012-9-17 06:32
& I9 D! S% p+ Z7 C: H把连片拆掉，分别接出4个头，其他不要动。/ z" I: S- @3 n7 v4 ]. b4 s
5 y2 p' I! e2 H1 `! `
按你标注的号，我给你画了个图，哪里不明白再找我

太感谢了！！！！！！！

zywy · 发表于 2012-9-19 15:16:28

00:00:00 发表于 2012-9-17 12:18
% ^8 D2 k9 `# N- v- T# W有很多种接法，但是要完全停好以后再进行反转，你可以找两个开关进行转换，也可以用两只接触器配盘，当然大 ...

太复杂了，羡慕！！！！！！谢谢

zywy · 发表于 2012-9-19 15:19:38

sanren 发表于 2012-9-17 18:50 5 \4 x5 Q! }% _7 i. r4 o
一般常用换向方案采用倒顺开关或者用三联按钮配合两个接触器实现正反转。好久没有接过这种线了，正好下午 ...

太详细了，十分感谢

zywy · 发表于 2012-9-19 15:23:01

mao_zj 发表于 2012-9-17 23:05 0 P# {) U/ s* Q/ |0 C$ z# L3 }0 I
根据你给的图片，给你一张接线示意图以供参考。开关向右侧为顺转，向左侧为逆转。注意，请将原D2和D3、D5和 ...

谢谢，这个最简单实用，一目了然，
