一般常用换向方案采用倒顺开关或者用三联按钮配合两个接触器实现正反转。好久没有接过这种线了，正好下午有时间，试试回答你的问题，也加深下自己的理解，有不妥之处共同商讨。
- q! B7 H K% m/ t& v5 y) h

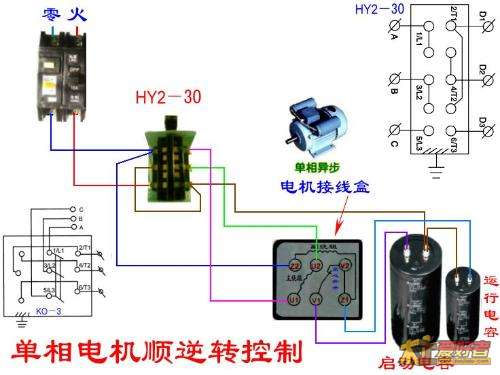

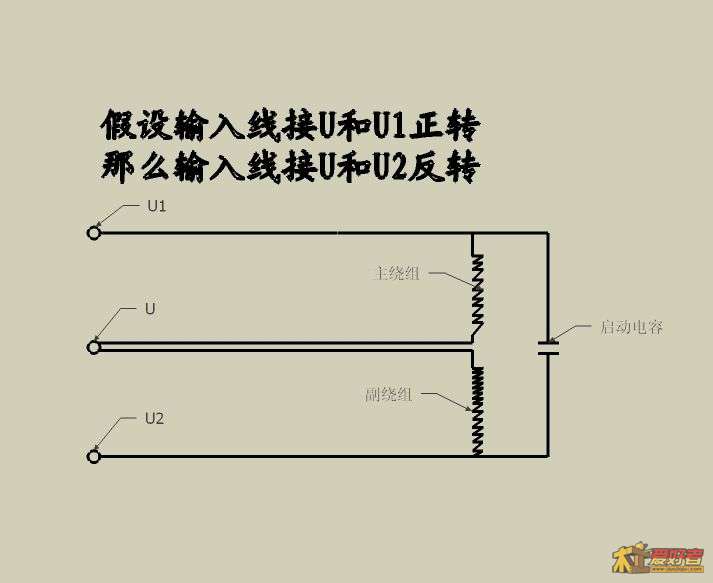

. ^* ]5 \5 G5 ~$ J/ U220v单电容电机正反转是调接在启动电容端的输入线，即接在电容一端的一根电源线换到电容的另一端即可换向。这类电机壳体引出线共有四根，分别是主副绕组的引出线，两绕组各取一根线同接在一起的，如下图U端，这一根公共端接一根输入的电源线。主副绕组剩余的两根引出线接启动电容，随意在电容的一端同时接另外一根输入的电源线，开机测试，若反转电源线接在电容的另一端。这类电机常见，风扇、洗衣机都是这种电机。下面用HY2或者KO3型倒顺开关，试着接线。
/ Y" z, {4 a' V4 F" U1 _! M电机线路图/ h" a6 Q5 ~* i9 p) @; r
* _1 q; A7 E3 u. e& j& W

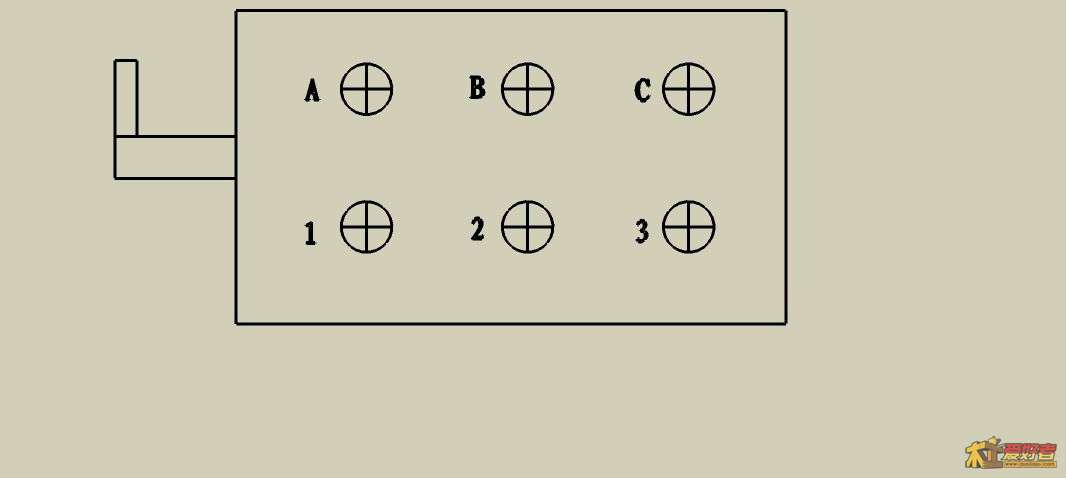

倒顺开关接线图
& \! x( X" J# |! D% X3 N, M

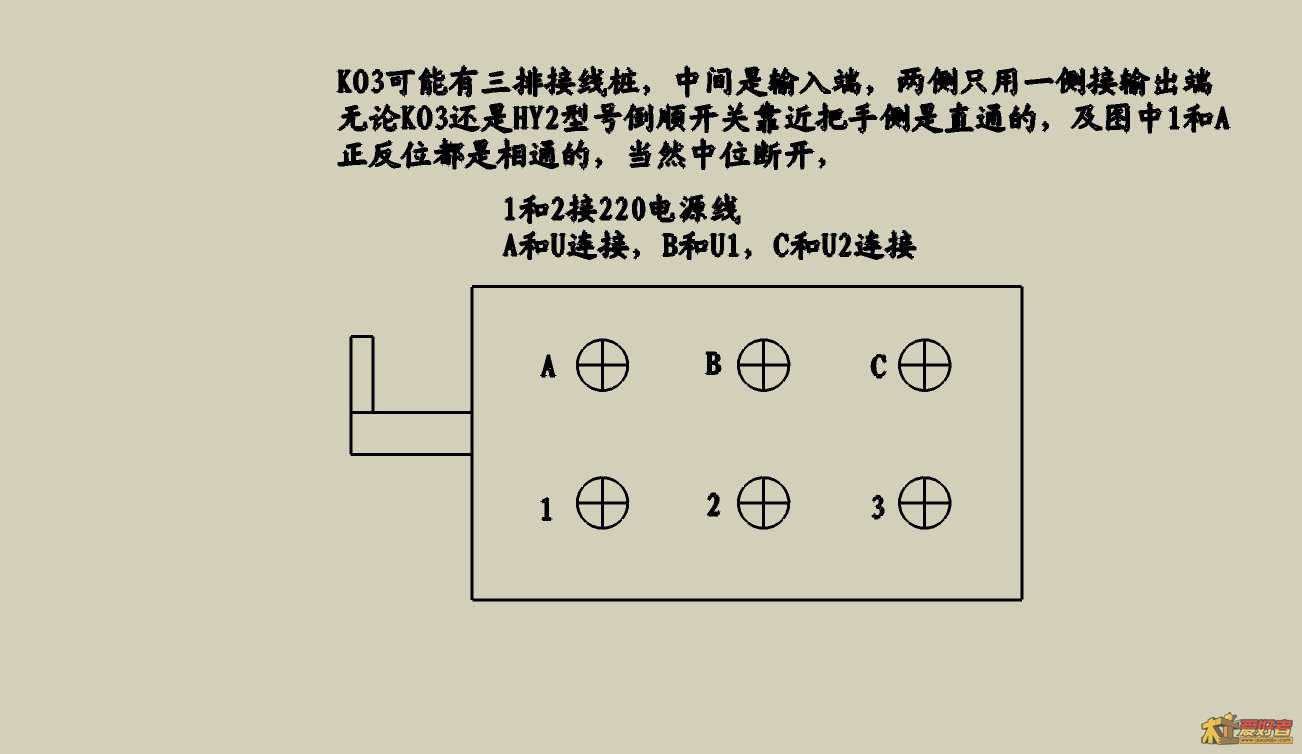

p! K1 l" U7 M正转：1--A--U
8 ]: ~2 O$ v6 e 2--B--U1
7 @. J5 @3 |7 \) f# {7 z2 { 3--C--U2悬空
2 x5 Z9 M" g! G/ T/ o" X反转：1--A--U1 x* f2 |; \) e' J( ?6 E
2--C--U27 ~$ O* V( V# _: V# j! _9 G @
3--B--U1悬空( G2 _/ b" T7 d' c
. B, s: F5 S' P C- y) ?
+ h, c& g) u5 ?( ?) {& y

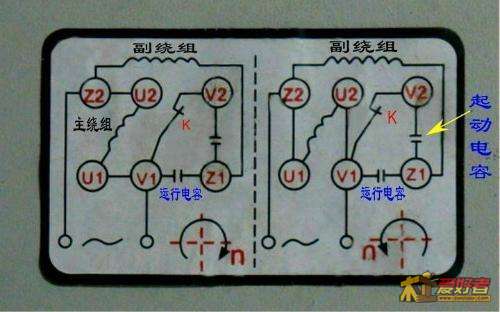

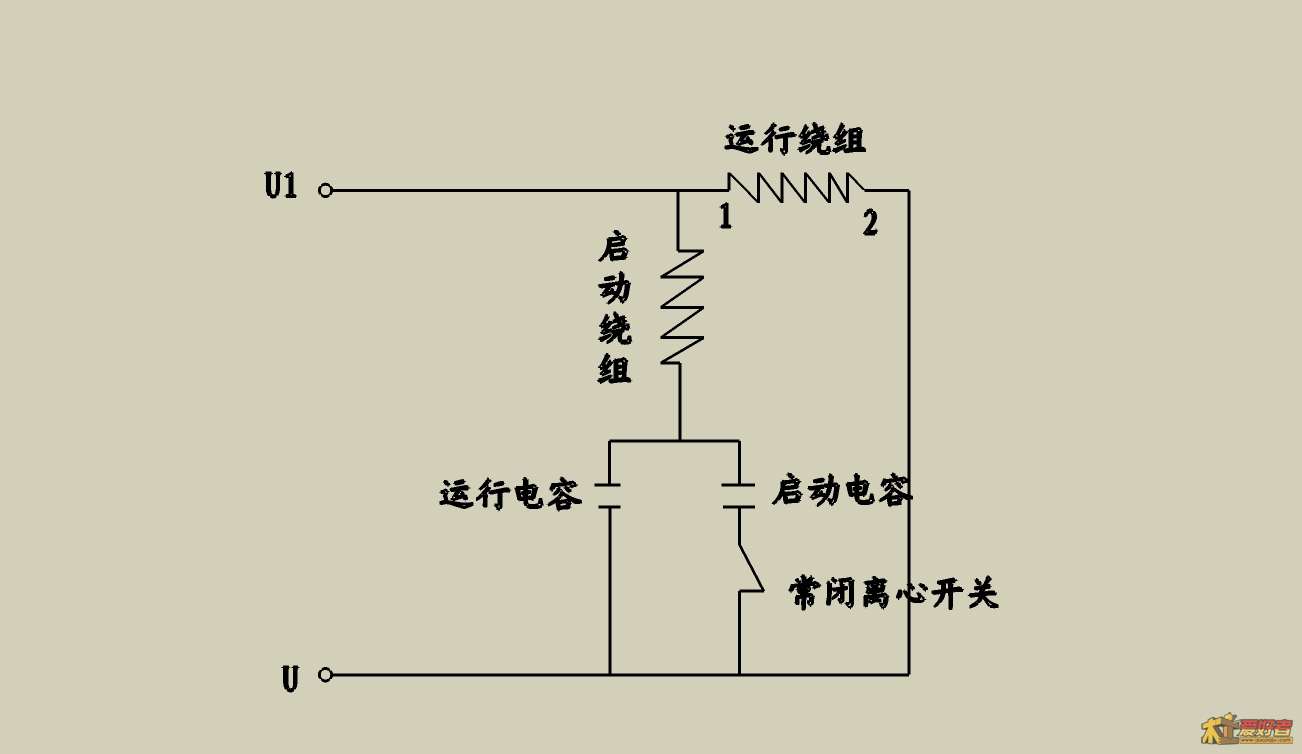

220V双电容电机就是楼主图上的，看电机铭牌接线实现正反转，注意要去掉铜连接片。这类电机从壳体引出的是六根线。阻值最小短路的是常闭离心开关的引出线，阻值最大的是启动绕组，阻值较小的是运行绕组。容量大的是启动电容，小的就是运行电容。启动电容和离心开关串联后再与运行电容并联，然后再和启动绕组串联起来，最后和运行绕组并联。如下图，U和U1接220电源，要实现反转，请把运行绕组的1端和2端对调，即可实现反转。用倒顺开关或者用接触器都可以实现正反转，只要能达到实现运行绕组的1端和2端对调，即1和2'相通， 2和1‘相通，同时能开闭电源即可。/ E- J0 ?7 B1 e$ O; U& z
; i8 x6 p3 t8 ^7 j! K- [+ l J
# }/ ]6 X2 L! e( _
8 U% @ X7 }7 E1 W( S3 {" {1 ~( L
还是用倒顺开关来验证下，倒水开关上的1和2分别接220输入端，A接电机上的U，B和电机运行绕组的1、 C和运行绕组的2、倒顺开关上的2和运行绕组的1‘， 倒水开关上的3和运行绕组的2’，分别一一对应接好。
, ]- d3 e# G5 N0 e* z. O8 y2 ~正转时：1~A~U
- \& J: z6 r3 z, m+ Q 2~B(即1‘和1连通)~运行绕组~C~3（2和2’连通）. G0 N) _/ I* _: C1 ^ M
反转时：1~A~U7 a, c' n6 q# E
2~C(即1‘和2连通)~运行绕组~B~3 (1和2’连通 )
; b- ]* G, [0 ?; y' `5 q
. u i s% I. O5 v+ ?, ?! G# C( p# r; u: Y. B/ E* |
6 L3 |, T% y2 y) J' V7 a& Y
下面是网上转来的图，不容易理解，所以索性自己手绘了几张上面的简图2 E- T7 u8 N8 @
+ h8 w$ R9 [& w$ N' I- `) Y
* c' d/ F$ P& U* G% w
& J- v& P( F1 n% A, I' c% m, H$ O R( j U
4 `+ `9 `8 Y( ?& O/ E, M
! ^$ w& T! C H) x+ w! Y- L: f3 g& w

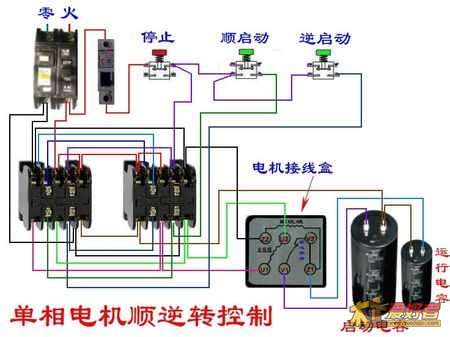

接触器接线较复杂，目的都是换向即为跳线，只要思路把握好，都能接成功。& G0 z6 ~4 K$ [7 u! w7 c" G( Z
