DIY了白头翁的正装雕刻机图纸，有谁能够帮忙代工？

herihong · 发表于 2012-9-11 15:13:11

楼主能给我一份你的图纸吗？大家共同设计，共同施工。jdnongjie@@163.com 谢谢

herihong · 发表于 2012-9-11 15:17:46

楼主能给我一份你的图纸吗？大家共同设计，共同施工。jdnongjie@163.com 谢谢

陈先生 · 发表于 2012-9-11 22:24:18

仔细看了楼主的设计，真是胆大心细，也想参加能帮帮忙，你们现在研究到什么地步了？快成功了吗

mayi0 · 发表于 2012-9-11 23:35:08

图纸修改了，在首页。结构简单了，但可靠性更强了，欢迎大家论证。还是希望哪位有金工资源的帮我弄一个，付费代工啊！

一说就错 · 发表于 2012-9-12 08:30:39

锁金扳手，利用偏心轮锁紧水平挡板的道理，看明白了。但是，如何与滑动型材锁紧，实在是没看明白。谁给讲一下、、、、、

376778200 · 发表于 2012-9-12 20:41:03

能给份图纸吗，谢谢，376778200@qq.com

mayi0 · 发表于 2012-9-12 21:22:36

一说就错发表于 2012-9-12 08:30 ' X% t* N% f( d* M6 O3 @ o+ p
锁金扳手，利用偏心轮锁紧水平挡板的道理，看明白了。但是，如何与滑动型材锁紧，实在是没看明白。谁给讲一 ...

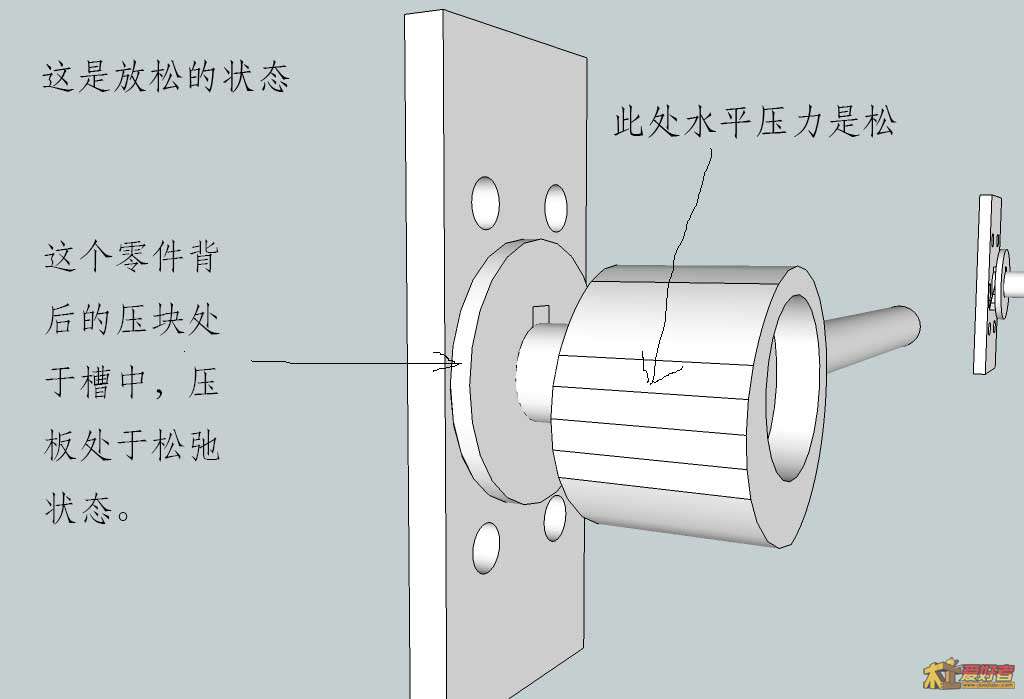

放松状态

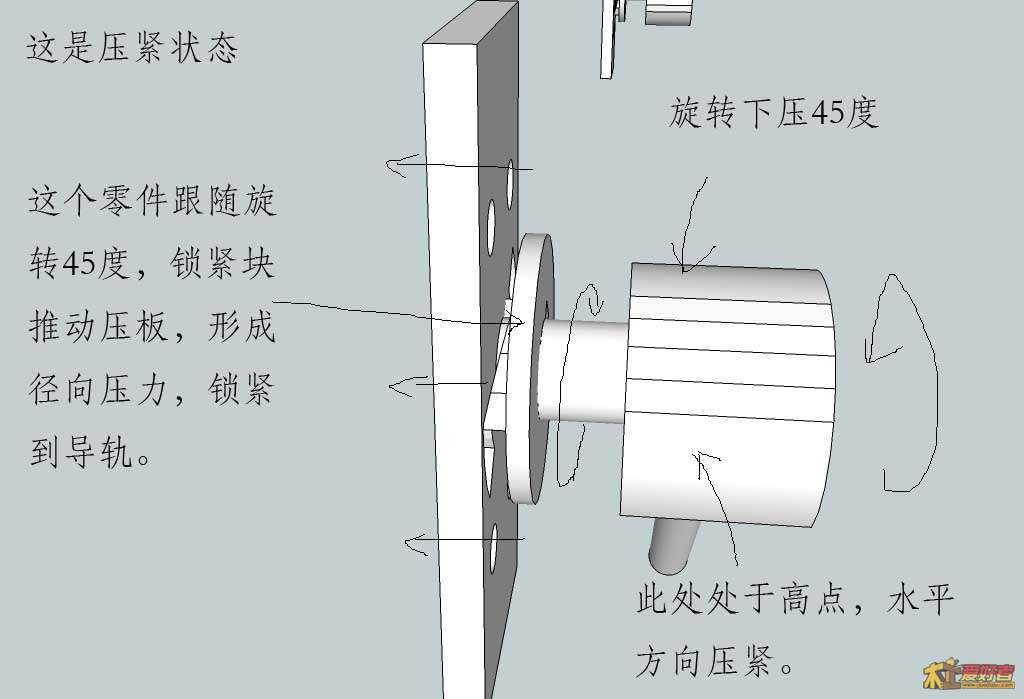

锁紧状态

mayi0 · 发表于 2012-9-12 21:48:05

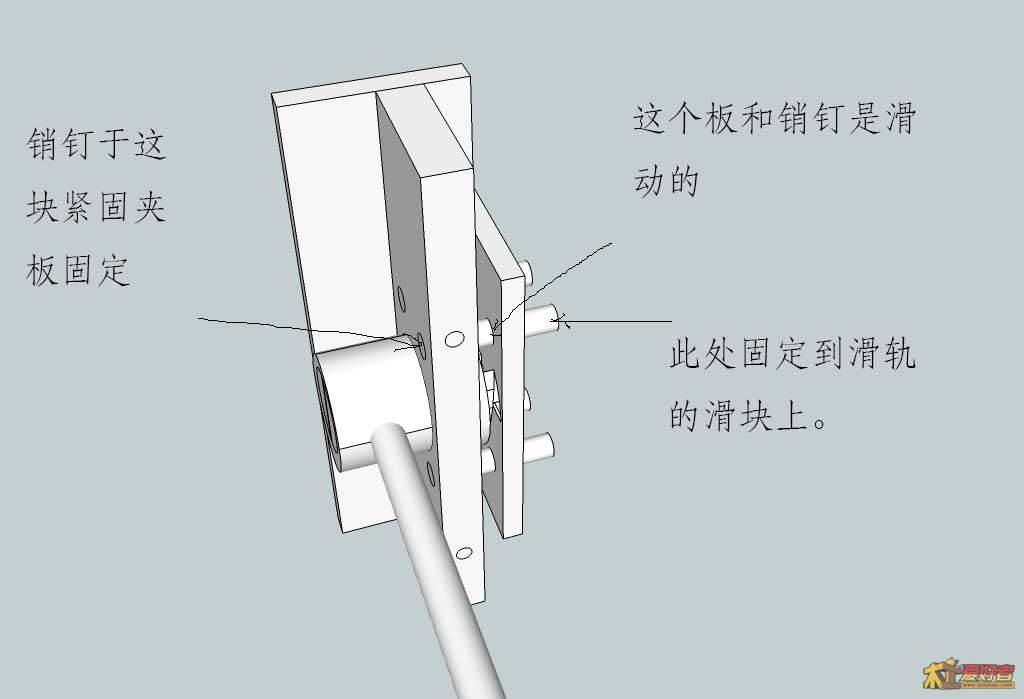

看这张就明白了。

376778200 · 发表于 2012-9-12 22:09:58

你好，能给个完整的图纸吗，谢谢 376778200@qq.com

mayi0 · 发表于 2012-9-12 23:15:04

本帖最后由 mayi0 于 2012-9-12 23:22 编辑

各位前辈，我不太会计算曲线，哪位前辈搞清楚了上面控制角度的两个曲线靠山和中间的定位块的原理，能搞出一个图纸发给我吗？非常感谢！我的邮箱：mayi0@263.net(注意是数字“0”，不是字母“o”)

mayi0 · 发表于 2012-9-12 23:21:04

我现在在考虑通过更换模块的方式在现有基础上增加仿形功能，看过今年年初的一个帖子在那个帖子里是想加长滑动板来完成后仿形位的安装，但我觉得这种方法对整体刚性影响较大，目前的思路是通过更换滑动板，另作一套仿形板来完成仿形，仿形板的原理在考虑侧装仿形机构（就是那个用木头做的连杆机构）来完成仿形功能，现在各类尺寸还在计算中。。。。。。。。。。

陈先生 · 发表于 2012-9-13 00:06:35

你这么样，那你的扳手就不是圆的，就是个椭圆，或是不规则的圆，这么弄？买现成的还是自己做？弄木头的还是朔料的，还是铁的？旁边的靠山呢？

一说就错 · 发表于 2012-9-13 00:27:12

看明白了。结构很合理。只是加工难度有点大。。。嘿嘿

一说就错 · 发表于 2012-9-13 00:41:11

陈先生发表于 2012-9-13 00:06 * V& j$ D" }6 u7 p v
你这么样，那你的扳手就不是圆的，就是个椭圆，或是不规则的圆，这么弄？买现成的还是自己做？弄木头的还是 ...

现成的估计没有卖的，只能自己做了。用铝合金或者钢做，木头估计不行，起码不是是纯木头。靠山用铝型材。

herihong · 发表于 2012-9-17 15:09:41

mayi0 发表于 2012-9-10 12:31 & G1 ~$ l7 T5 G
我画这个草图就是为解决主框架难找的问题，您说的型材我都用能找到的替换了，请看图：

只有图没有尺寸啊能不能发份完整的有尺寸的图纸给我啊谢谢jdnongjie@163.com
