DIY了白头翁的正装雕刻机图纸，有谁能够帮忙代工？

herihong

做的时候联系我，我 也需要一套

一说就错

型材和滑块的缝隙会不会影响到最终的做工精度？

mayi0

一说就错 发表于 2012-9-10 10:40
7 L/ f; `, h# S/ j5 x& R: m型材和滑块的缝隙会不会影响到最终的做工精度？

; E0 z3 y. L$ e4 J/ Q您说的也是我担心的，所以看了您的设计后想采用您的思路，不过想把光杆反过来搁在H槽钢的槽里，正在考虑。

和尚爱潘婷

主框架很难找到现成的！除非找到代工厂！
- x5 [' e6 L" ]% g6 r4 @1 t


! w9 Q& j+ k" s

mayi0

和尚爱潘婷 发表于 2012-9-10 12:16
! D* U# c+ R2 F) G9 Y+ j4 z主框架很难找到现成的！除非找到代工厂！

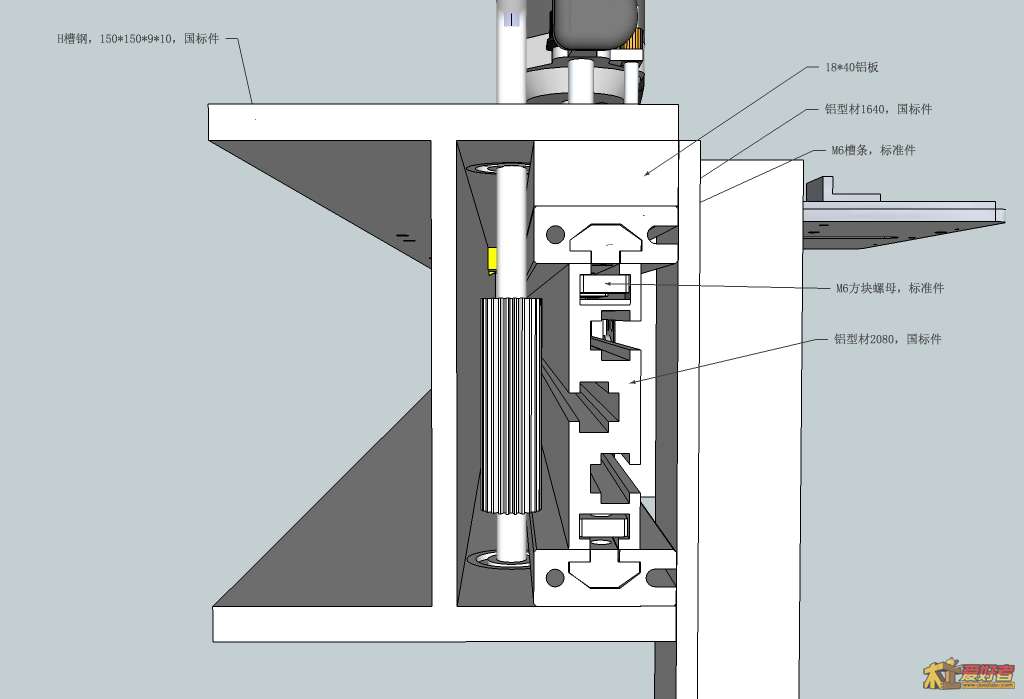

我画这个草图就是为解决主框架难找的问题，您说的型材我都用能找到的替换了，请看图：
' i8 U5 f. _; X

全都用能找到的替换了

ak99519

这个可以试试

和尚爱潘婷

雕刻机正装的模板打算用什么材料加工方式？能否给我一份图纸看看，谢谢！chen_37404@yahoo.cn
, q1 w% h  X9 P, u6 ~+ T2 W, K$ J
3 O8 a! q5 C4 j/ P' S; R6 U& _
6 k0 b5 K* S8 W0 J$ y
6 L- V  g7 ^1 u& k7 h槽钢笨重还有做防锈处理铝合金材料的好像又没有合适的！

木工马到成功

学习了。。。。。。。。。。。。。。。。。。。。。。。。

一说就错

mayi0 发表于 2012-9-10 12:06
您说的也是我担心的，所以看了您的设计后想采用您的思路，不过想把光杆反过来搁在H槽钢的槽里，正在考虑。 ...

6 t) S1 b1 ]2 X  A你的方案还是可行的，只要解决了缝隙问题。缝隙对于要求不高的木工来说，可以接受的。

8 j5 ]1 d" m9 `3 `如果你不能接受这缝隙，也可以自己解决，那就是，用铝板条自己加工精确地滑块或者滑块条，就可以解决缝隙太大的问题，当然不可能没有缝隙，没有缝隙了滑动会非常涩，即使加上机油也未必解决。而且滑块的铝板的硬度必须要高，变形问题提前考虑。

- r- O7 R! L  Q' W6 {. Y
用槽钢的方案，看起来很美，但是我不知道槽钢的加工精度如何。

一说就错

mayi0 发表于 2012-9-10 12:31
我画这个草图就是为解决主框架难找的问题，您说的型材我都用能找到的替换了，请看图：

" G! B3 A! _9 k( ?' D- q楼主能给我一份你的图纸吗？大家共同设计，共同施工。czbwyj@126.com  谢谢

Someone.A

我是去木工房的，路过此处顶顶贴，顺便赚点刨花。

brother188

我也早有做此物的想法，但是很难找到合适的机架材料，就没有成行。你用工字钢，我觉得太重了。希望你成功，到时我也D一个。

gdzldn

难度就在传动上.. tb也有齿条皮带卖
: u! a; I2 ^+ G/ `% ]

2348571

那个快夹挺有意思的不知道怎么做

軒哲sun

我也想搞一个，到时买材料和我说说啊。
