今天终于算是开工了，计划年内完成飞乐音箱

yuxueyou · 发表于 2012-5-11 11:47:03

做音箱都是用整块板的高密度板感觉LZ用的是杉木？这个板密度很小到时候低音颤抖很厉害~！~！~既然是全频单元可以考虑做迷宫箱那样看起来又酷声音又舒服~！

hnpyxf · 发表于 2012-5-11 12:04:28

yuxueyou 发表于 2012-5-11 11:47
. C+ B' u. G- Y# a- N: k6 I4 ^做音箱都是用整块板的高密度板感觉LZ用的是杉木？这个板密度很小到时候低音颤抖很厉害~！~！~既然是全频单 ...

不好意思，我还没买到板材呢，这个是松木条。

狼之殇 · 发表于 2012-5-11 12:31:36

先占个位明年再来

自留地 · 发表于 2012-5-11 13:27:11

外箱材质

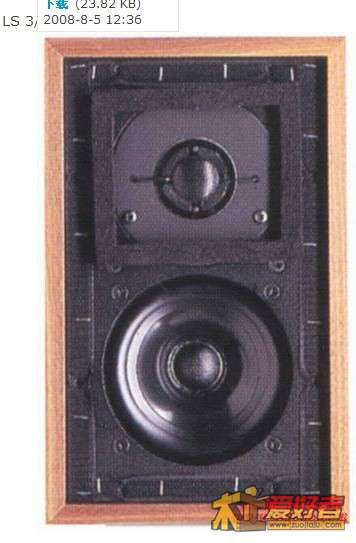

末代LS 3/5A︰合板箱体，内部除障板与背板面外，其馀皆黏贴黑色沥青胶抑制谐振。
Rogers Studio 3︰MDF板，外观与内部同时贴覆原木皮，箱体内部除障板面，其馀皆黏贴黑色沥青胶抑制谐振，左右二侧板加贴纸纤板，箱体厚度10mm。
Harbeth HL-P3ES︰MDF板，外观与内部同时贴覆原木皮，箱体内部除障板面，其馀皆黏贴黑色沥青胶抑制谐振，左右二侧板加贴纸纤板，箱体厚度10mm。
Spendor S3/5︰MDF板，外观与内部同时贴覆原木皮，箱体中心加柱补强，箱体内部除障板面，其馀皆加钉黑色板块抑制谐振，箱体厚度15mm。

箱体材质

现代常见的喇叭箱材质，当然是压缩密集板也就是所谓的MDF，前一阵子Discovery频道曾经播过高压密集板的製作方法，它是将细微的木质碎屑，经过高磅数压力的挤压后形成。这些MDF板将会因为使用材质的颗粒大小、组成材质、密度，而产生不同的谐振频率，当然这些MDF板作为喇叭箱之后，对发声也会产生若干的影响囉！

当年BBC公司所规定的LS 3/5A箱体材质，是採用一种叫做Plywood的材料，您一定好奇Plywood到底是什么材质？聪明的您晓得了吗？嘿嘿Plywood就是所谓的合板。当年BBC公司之所以会使用合板，纯粹是因为当时的材料科学，不若现代进步，因此便以最容易取得的材料作为箱体材质，您可别误以为是BBC公司「偷工减料」或者是有什么密技存在。合板好，还是MDF好？就现代科学的眼光来看，当然是MDF好，不过只要LS 3/5A声音好听就好了，您还会在意箱体材质吗？！内面的馅谈完了，接下来跟各位说说外皮吧！您一定听说过，玫瑰木皮比核桃木皮声音还好听吧！为什么？道理一定众说纷纭，没关係在此提供一些资料，让各位参考，或许能解出这个谜吧！

木皮的不同为何会造成声音的不同，这与箱体内部贴覆沥青胶应该有异曲同工之妙，因为大家都知道不同的贴覆物，将会影响谐震频率因此将造成音色的变化。既然如此，箱体外部所贴覆的木皮，当然也会影响声音的表现了，就以乐器常用的玫瑰木与云杉为例，玫瑰木（Rosewood）的密度为0.777、动弹性係数为1.40、内部摩擦係数为7.4、?纵向音速为4243，云杉的密度为0.427、动弹性係数为1.25、内部摩擦係数6.4、纵向音速5392。

这些数据显示出云杉的比重较小、动弹性係数较大、内部摩擦係数小、纵向音波速度大因此极为适合用来作为钢琴的响板。而玫瑰木的比重较大、动弹性係数大、内部摩擦大、纵向音波速度小，因此音响特性并不是很优良，但是它的材质坚韧、强度大、表面纹理美观，因此经常使用来作为乐器之背板使用。

由以上的二个例子，应当不难看出箱体的外皮，对声音表现的对应关係。当然，这二个例子并不足以证明玫瑰木与胡桃木外观的LS 3/5a，在声音上的差异关係，之所以会提出这二个例子，是因为想让读者能更容易瞭解，木皮与箱体对喇叭的影响，如果有举证错误之处，尚请各位读者不吝指正。

三款准备用来取代LS 3/5A的喇叭，箱体材质用的正是现代喇叭的新宠「MDF板」，用意当然是取其质地紧密、容易加工、共振少箱音小……等优点。外表再贴覆原木皮，如此一来美观的程度自然不在话下。

箱体结构

各厂牌LS 3/5a的内部结构，都是根据BBC的规范进行製造的，就吸音材来说，每一家厂商都是使用聚亚胺脂发泡材料作为吸音材料，这些吸音泡棉塞满了箱体内部，藉以吸取单体运动时所产生的背波。抑制谐震的材质，则是像现今Harbeth公司使用在喇叭箱体的黑色沥青贴片，当年各家授权生产LS 3/5A的公司，便是将这种沥青贴片打洞，贴覆在箱体内部的侧板藉以增加阻尼，顶板与底板也同样贴覆沥青贴片，不过是舖上二层。

除了这些吸音与抑制谐震的材料以外，还不能漏掉单体边框的发泡垫片！猜看看，这一圈垫片的作用是什么？聪明的你一定猜到了，没错这一圈软质的发泡垫片的主要用途，是作为密封之用。密闭式喇叭在高音压的状态下，箱体如果有空气渗漏的话，便会产生「嘶嘶」的杂音，这杂音不只恼人，也会影响声音的表现，因此这一圈密封用垫圈的重要性可是不容忽略的喔！

湖边的森林 · 发表于 2012-5-11 16:16:49

到我这里来做就很容易了。

抛壳挺 · 发表于 2012-5-11 17:02:31

音箱，一个最传统的经典结构，最后在中国成了玄学，最后到了鬼扯的地步。呵呵……

hnpyxf · 发表于 2012-5-11 17:49:58

抛壳挺发表于 2012-5-11 17:02 ; d$ S7 }7 ^' R$ Q h
音箱，一个最传统的经典结构，最后在中国成了玄学，最后到了鬼扯的地步。呵呵……

音箱的音质根本上还是取决于喇叭的质量，这是前提，其它的努力只是为这个前提服务的，那些类似迷信的理论纯属出力不讨好。

●(⊙_⊙)● · 发表于 2012-5-11 20:17:39

继续等成品

MWD · 发表于 2012-5-11 22:24:36

楼主文字功夫不错，这木工功夫可差了一点儿……

hnpyxf · 发表于 2012-5-12 02:51:59

MWD 发表于 2012-5-11 22:24 $ t7 q/ P' k# D8 B
楼主文字功夫不错，这木工功夫可差了一点儿……

很中肯的评价啊，我是新手，工具也不完善，很多地方都需要手工来做。

军歌 · 发表于 2012-5-12 05:46:08

要半年才能完成的作品，一定是一个杰出的艺术品。

hnpyxf · 发表于 2012-5-12 06:05:36

军歌发表于 2012-5-12 05:46 2 A" A& z4 W9 m9 N
要半年才能完成的作品，一定是一个杰出的艺术品。

主要原因是个人比较散漫，此外电锯和雕刻机还没倒装，这个也需要时间。

hnpyxf · 发表于 2012-5-15 19:48:39

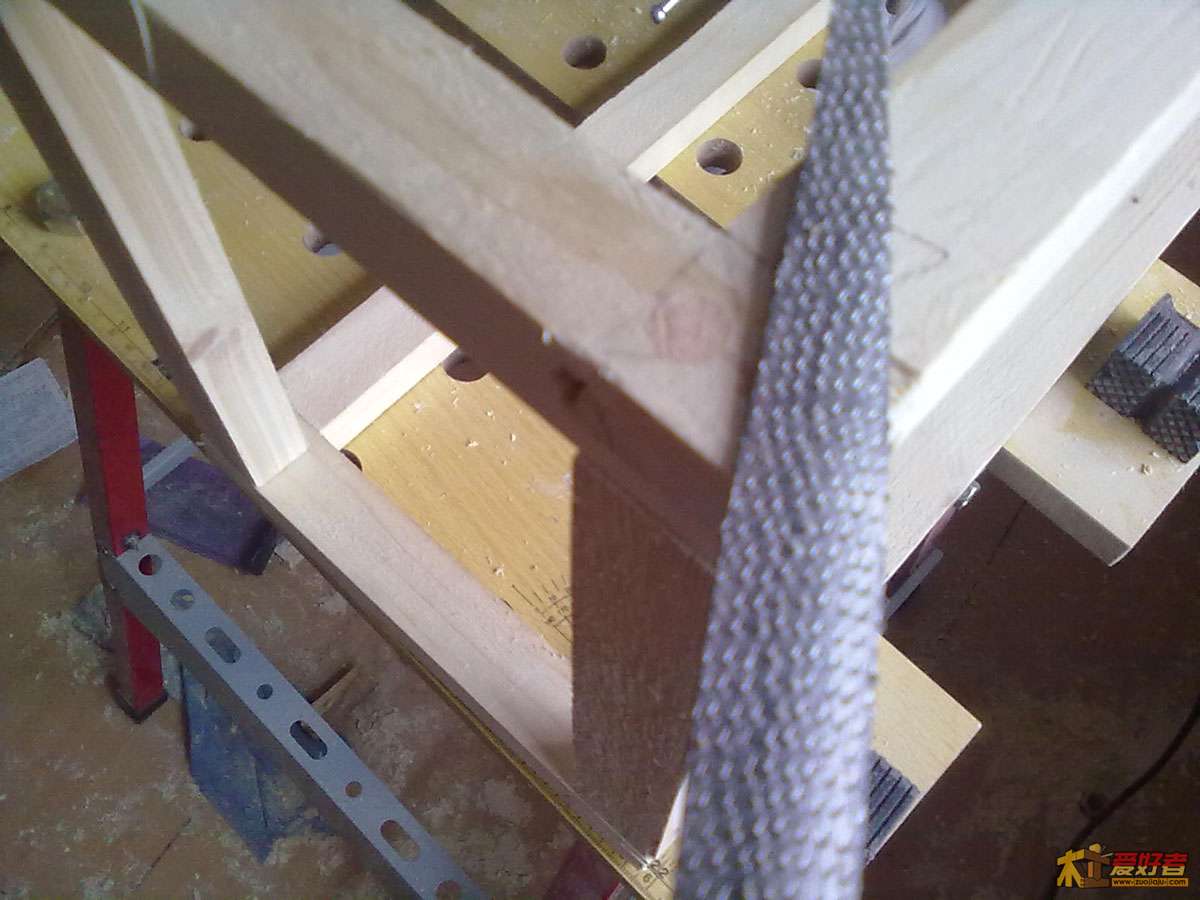

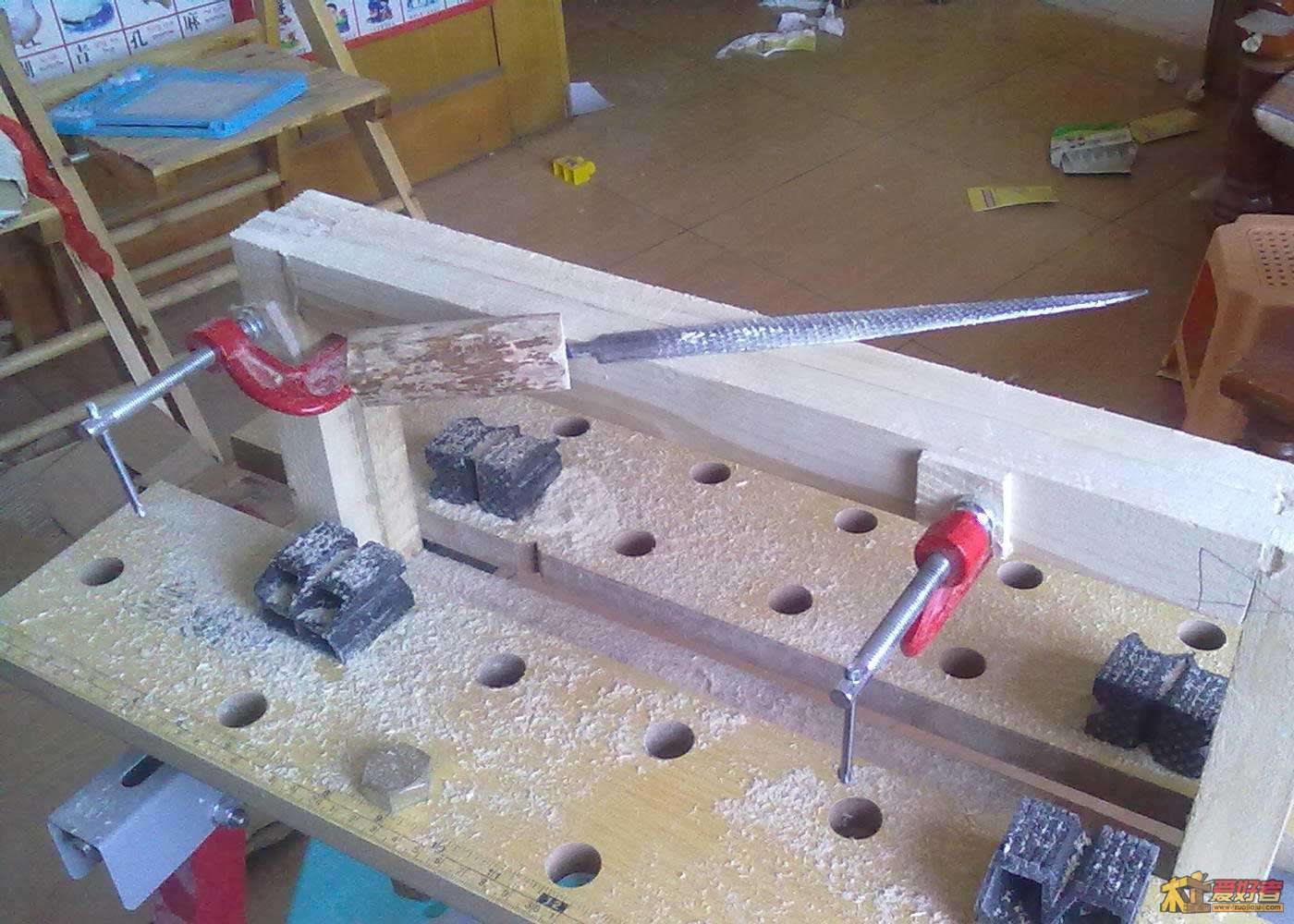

现在缺一个刨子，就是有了也不会用，手头只有木锉刀和砂布机，还好，咱有的是时间，慢慢磨洋工吧！

松木条很软，锉起来不费什么劲儿。接缝这么夸张？呵呵，是啊，经验不足，其实后面的几根接缝已经很好了，有电锯和雕刻机，没用上......倒装雕刻机开“汉堡榫”很轻松的话说！

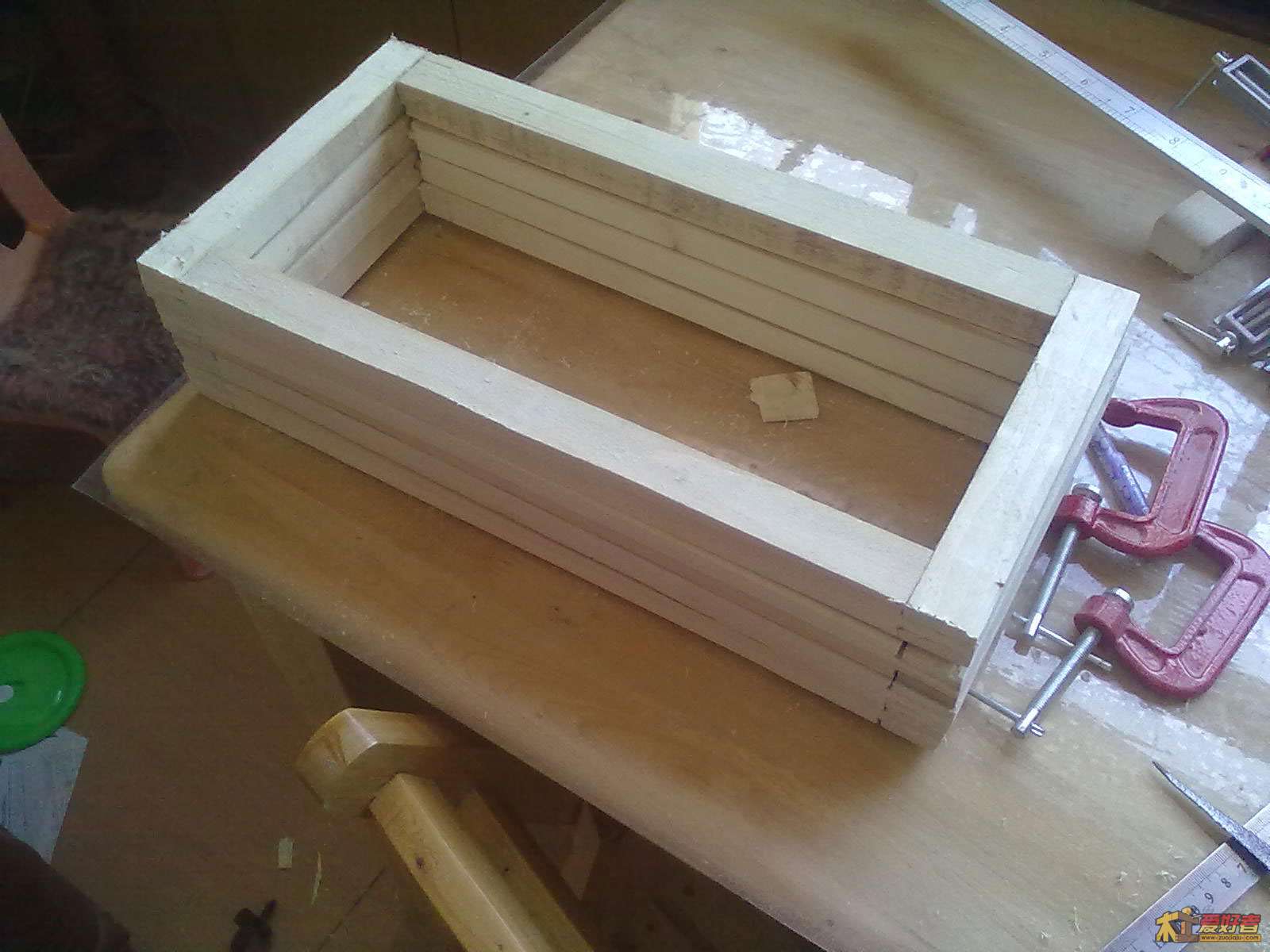

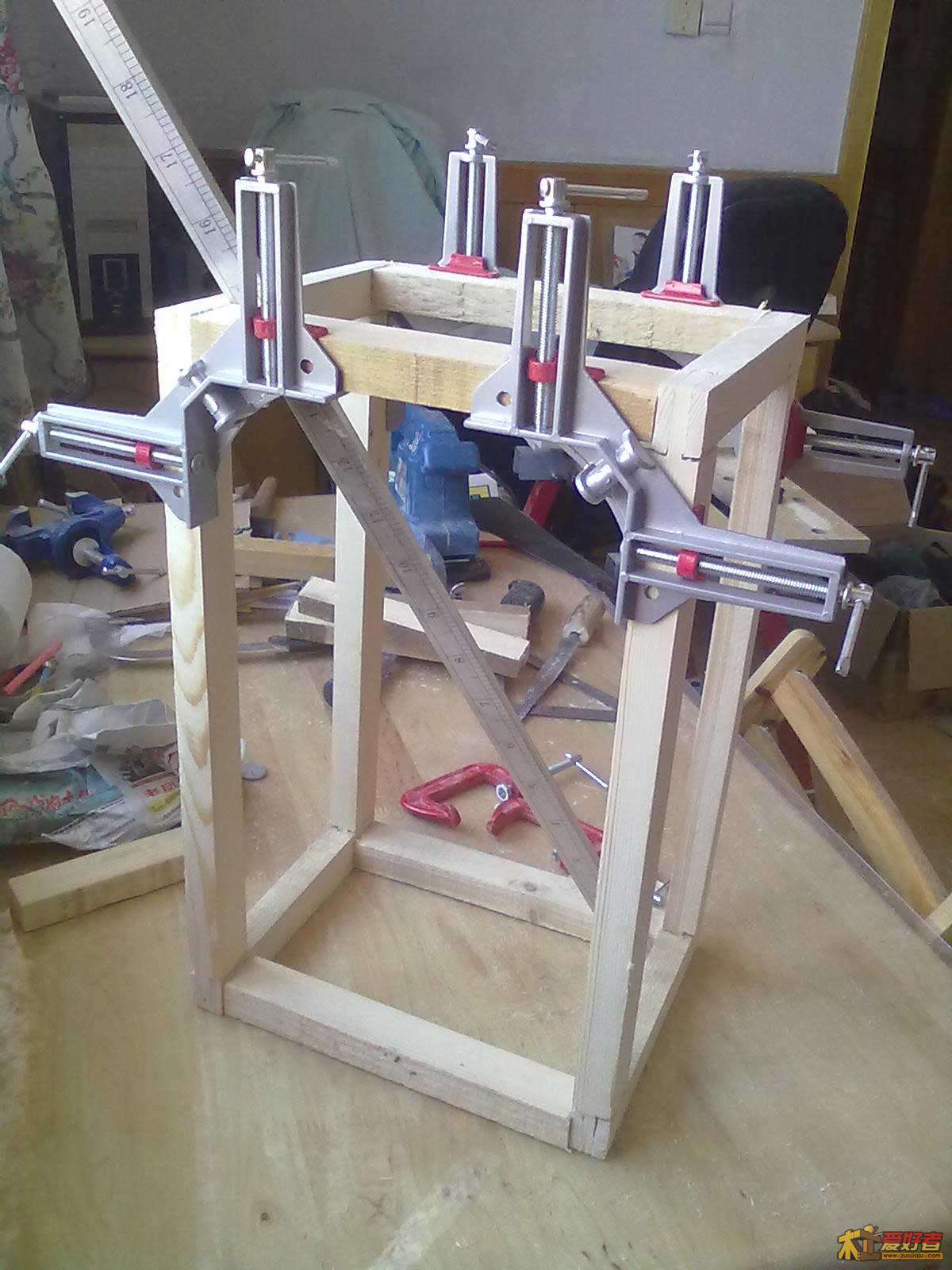

先夹起来看看是否方正。

未完待续......

hnpyxf · 发表于 2012-5-18 18:53:45

本帖最后由 hnpyxf 于 2012-5-18 22:08 编辑

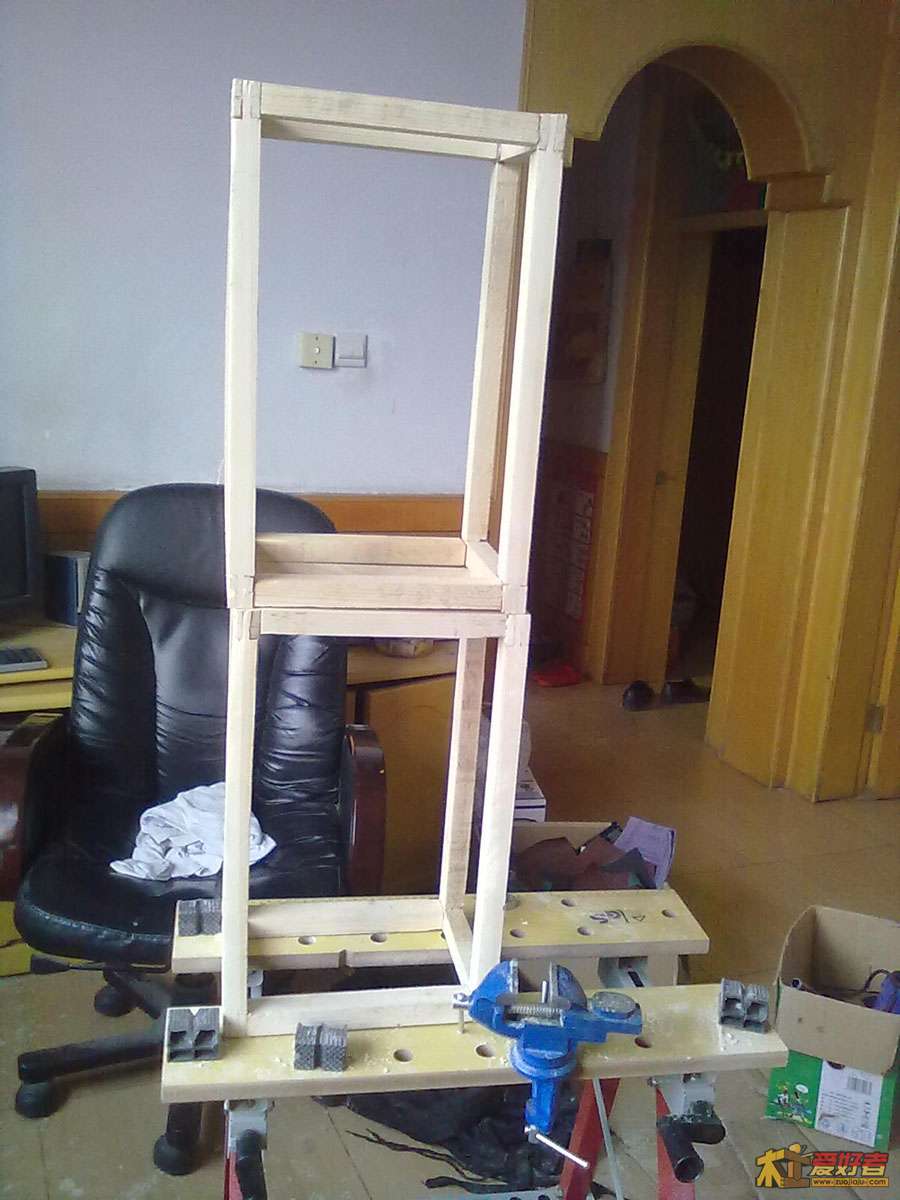

骨架基本上完成了，松木条太软，加工起来很容易走样儿，主要是技术不到家

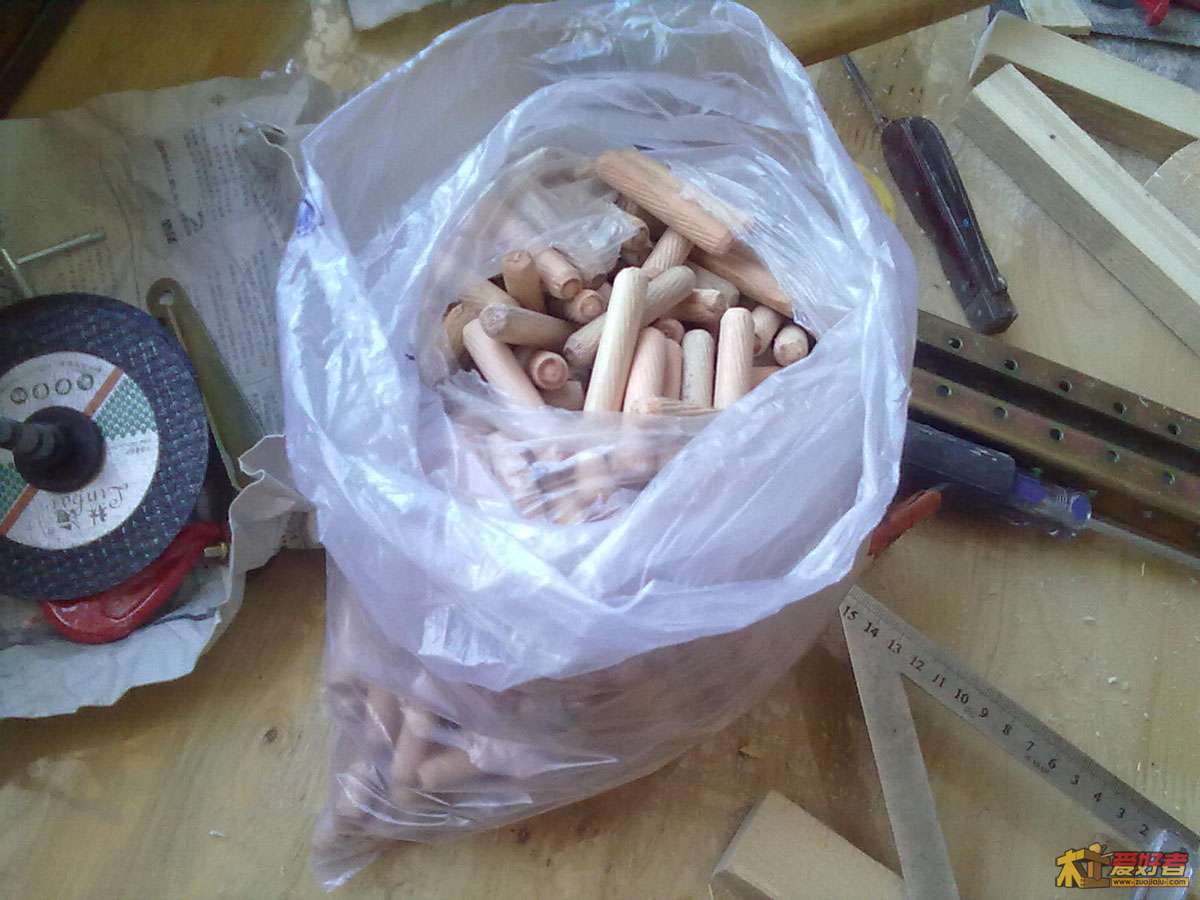

10块钱在家门口买的一袋子圆木榫，不零售，这是最小的袋子，多少只没数，10mm*50mm的。

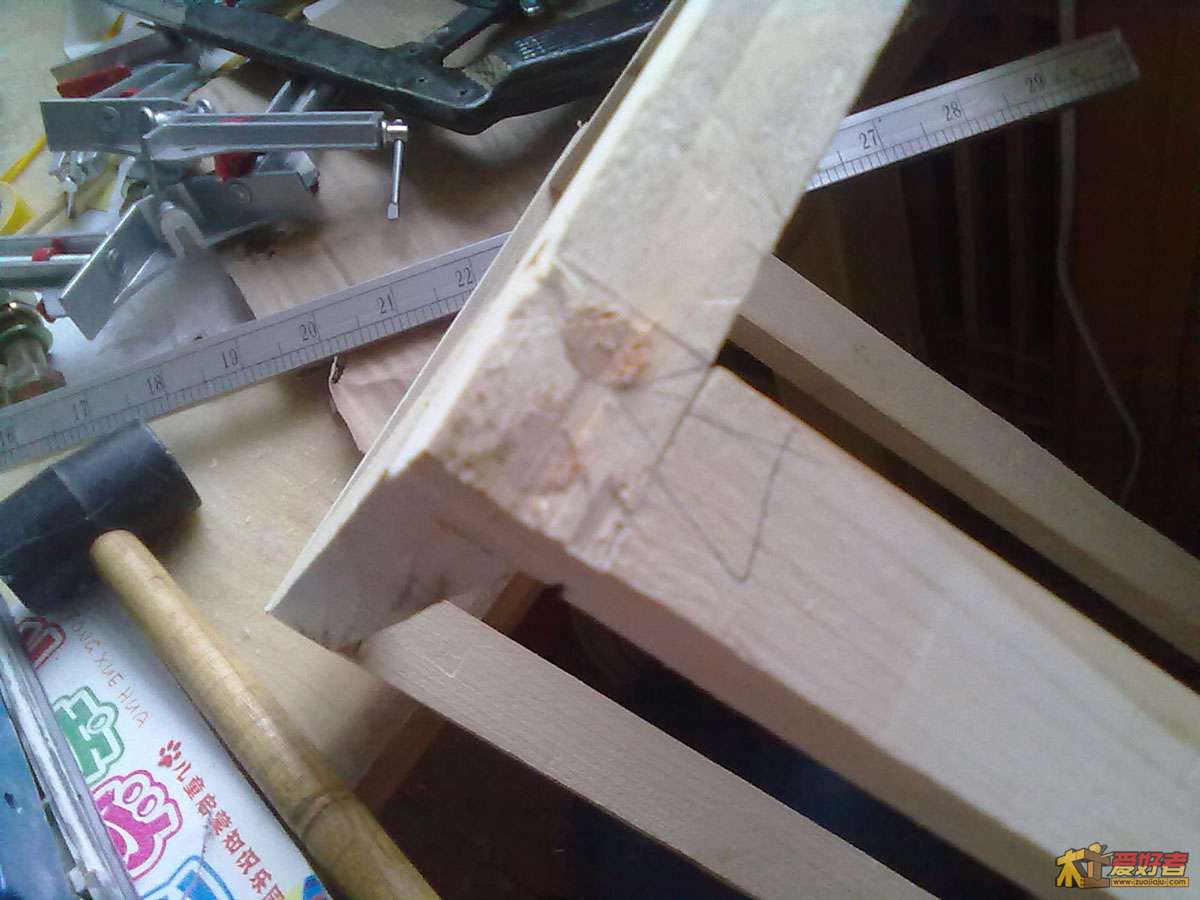

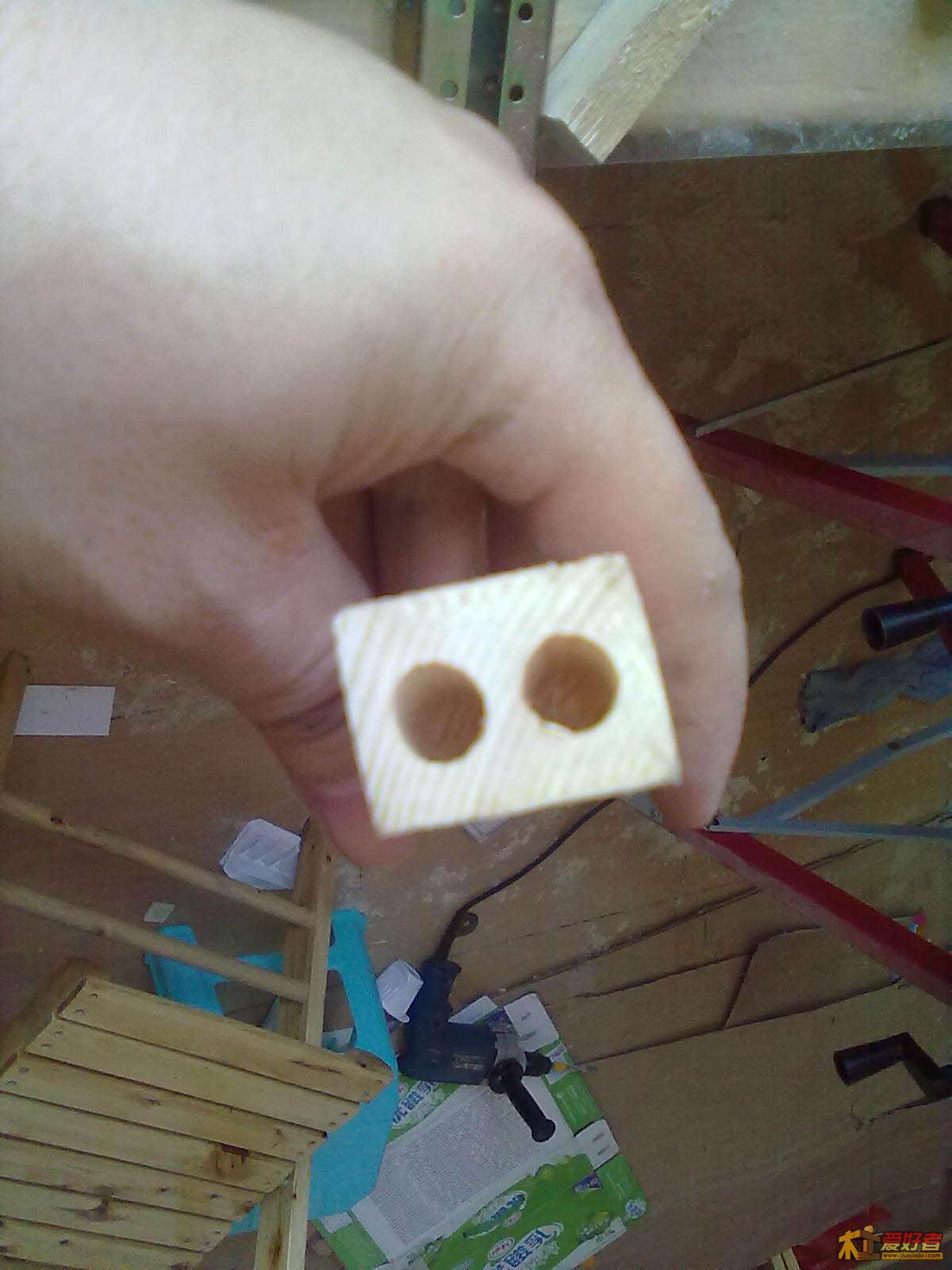

开始采用了分开打孔，然后拼接的方法，这样的圆木榫不露头，比较美观，实际加工过程中发现这种方法由于没有定位器，精度很难保证，这是打好的第一对孔。

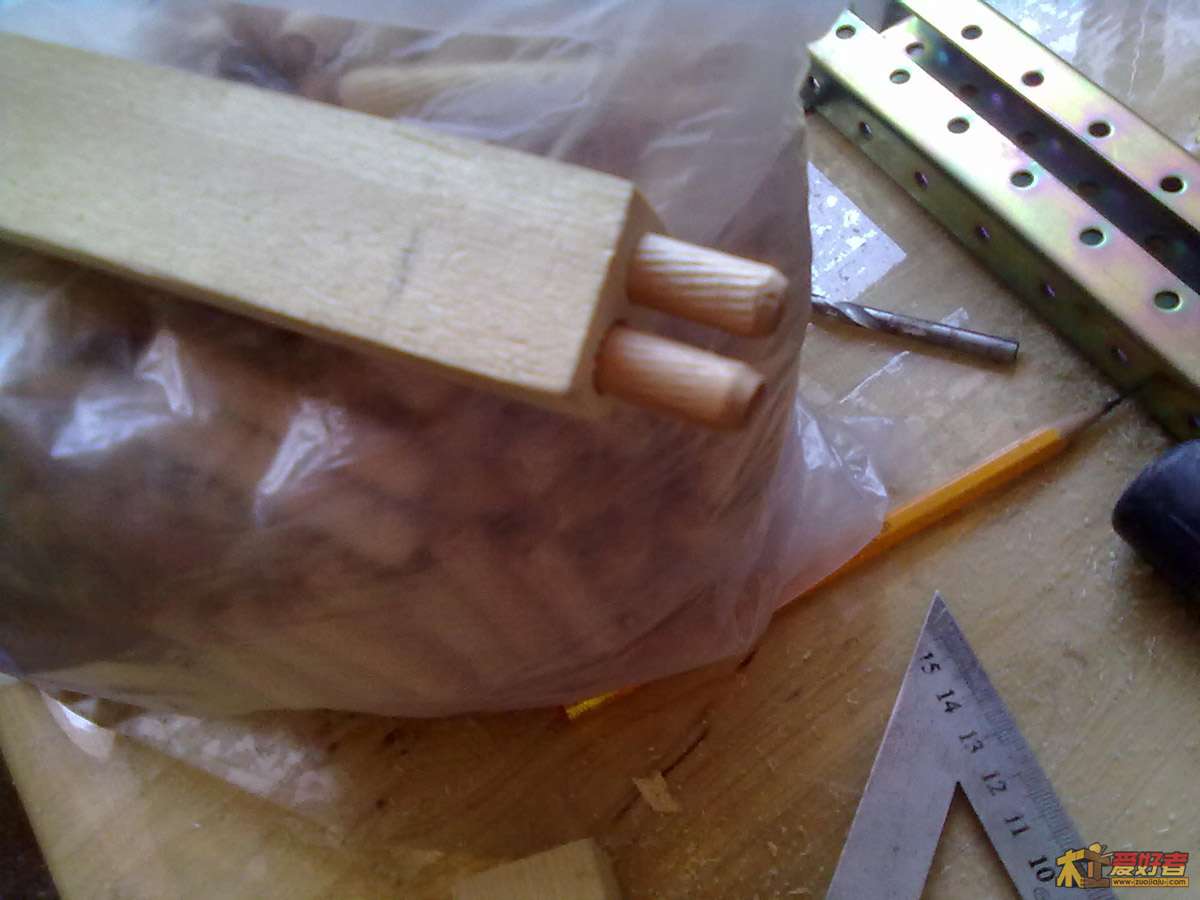

插上圆木榫的效果。

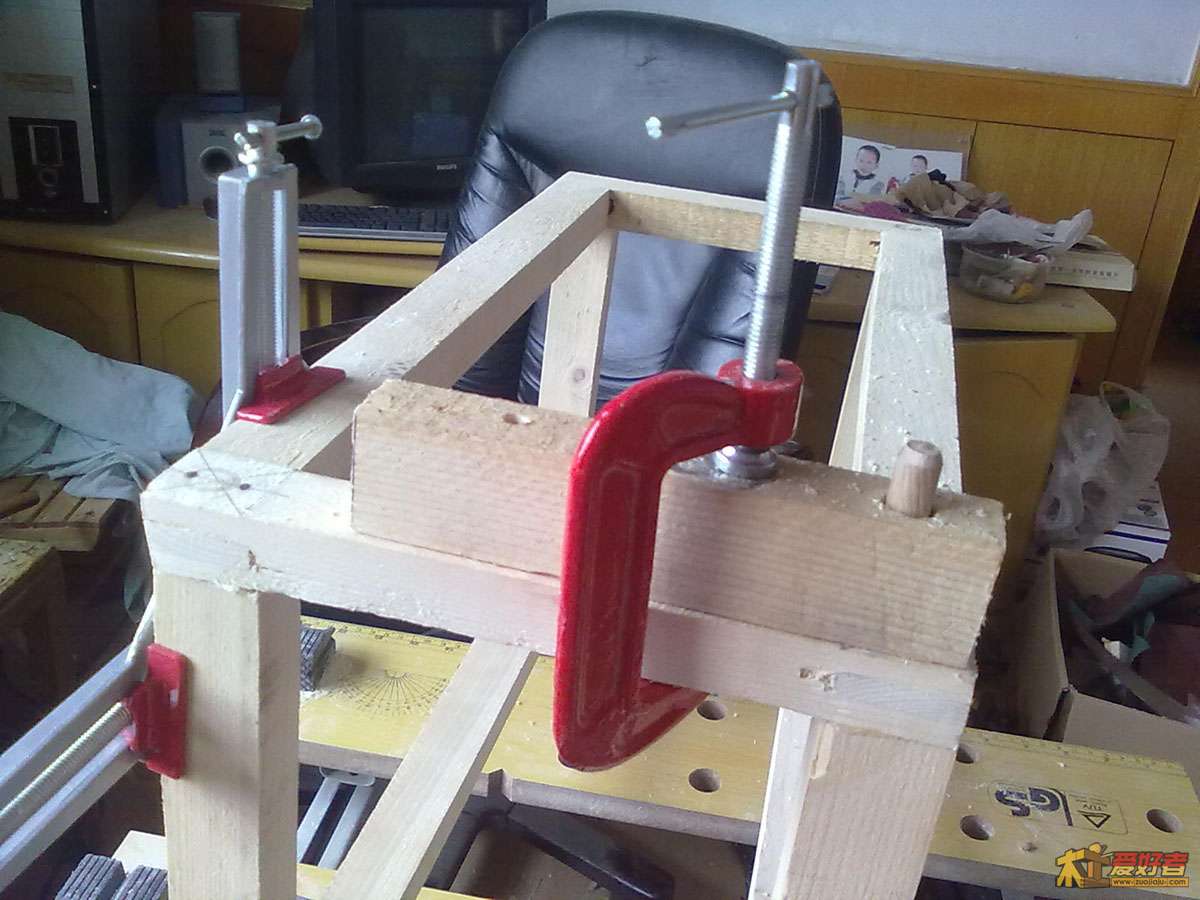

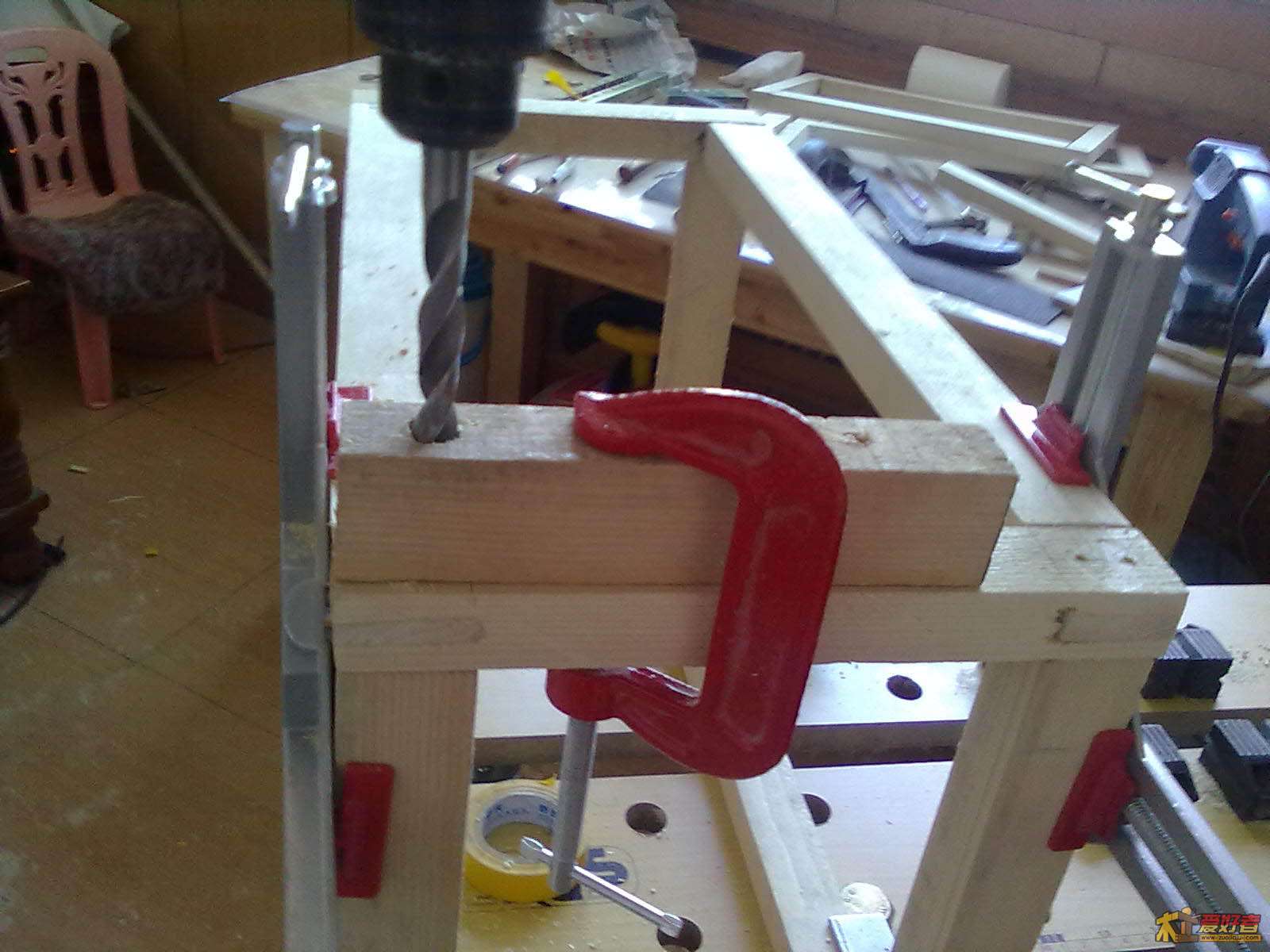

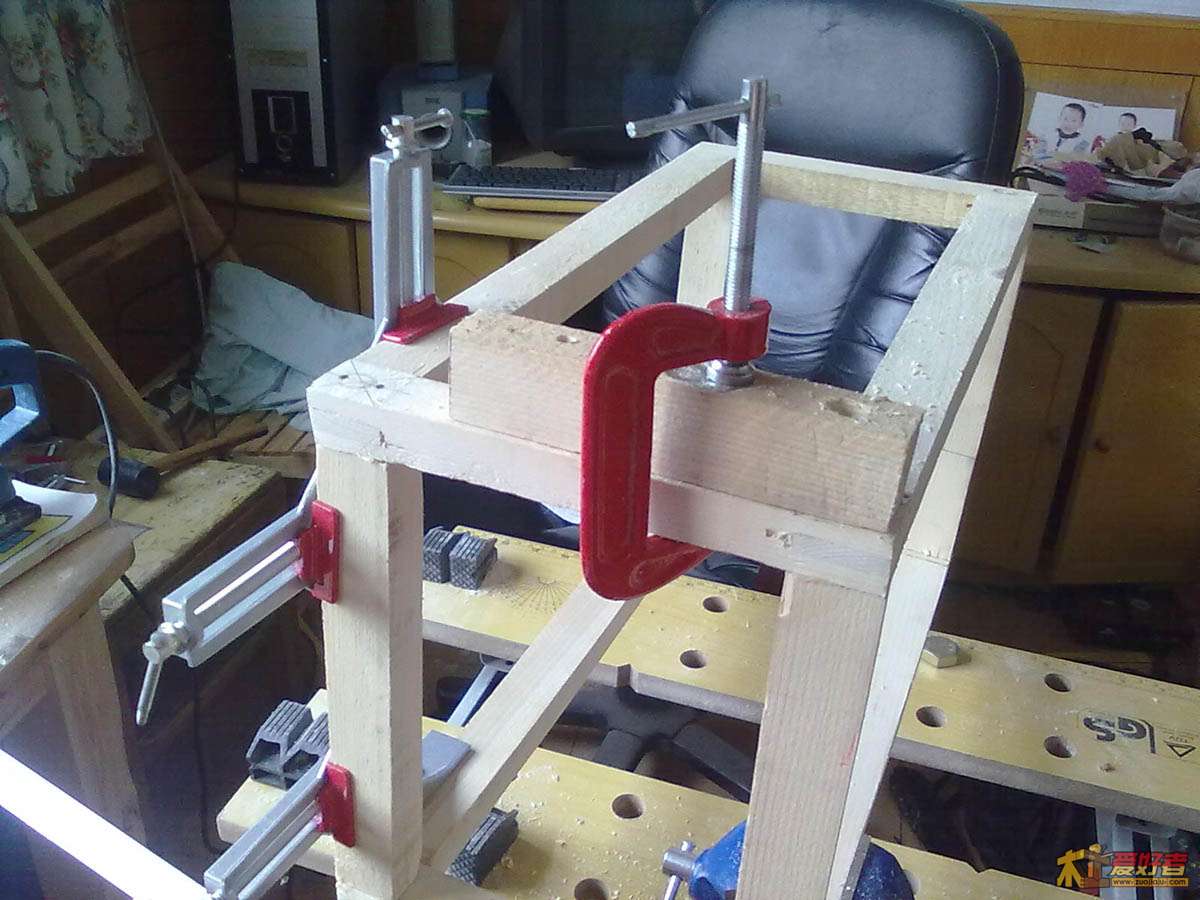

后来改用透榫，先将接触面用万能胶粘好，然后用夹子固定住，并用G字夹固定好自己制作的简易定位器。当然，开孔前还得用铅笔画出圆心位置。

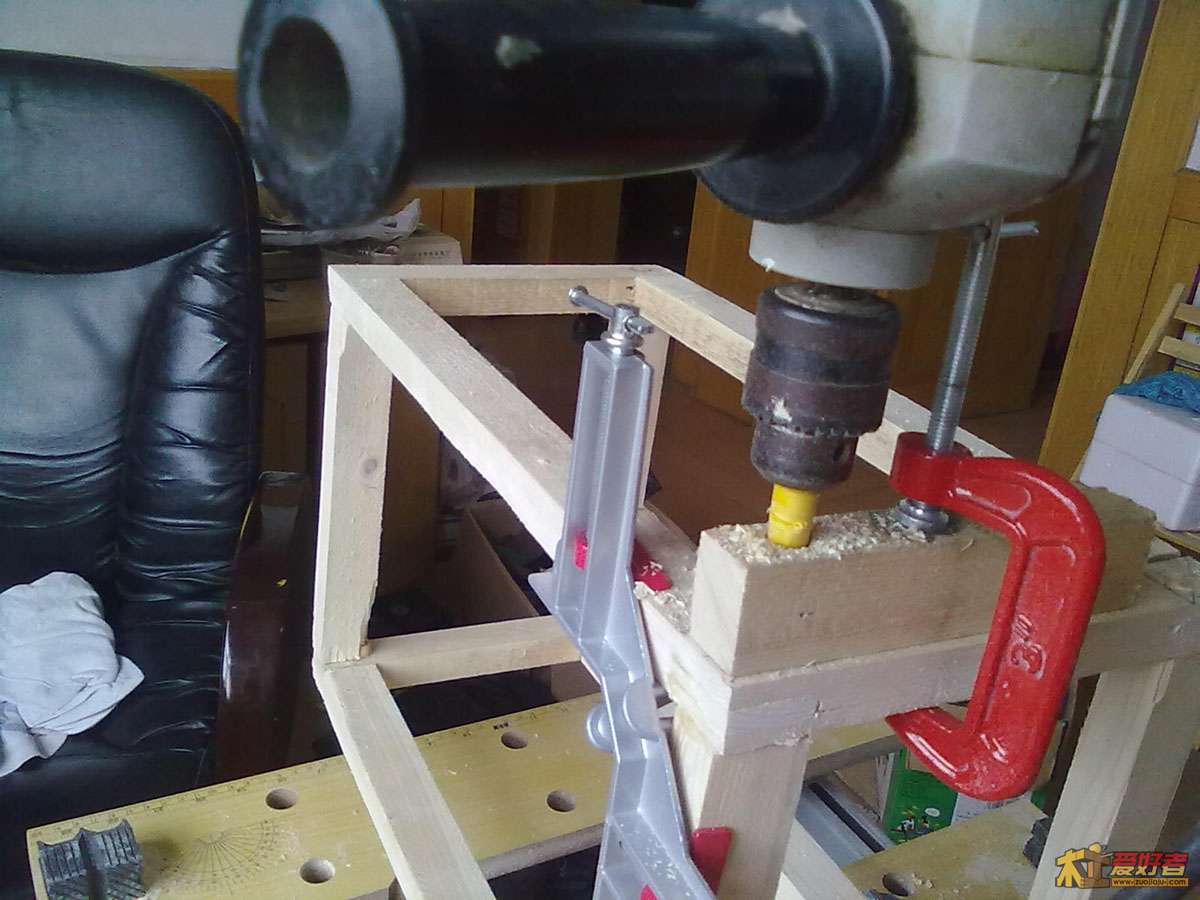

有了这个简易的定位器，确实比没有定位打孔直多了，而且打出来的孔口没有毛刺，没有破损。

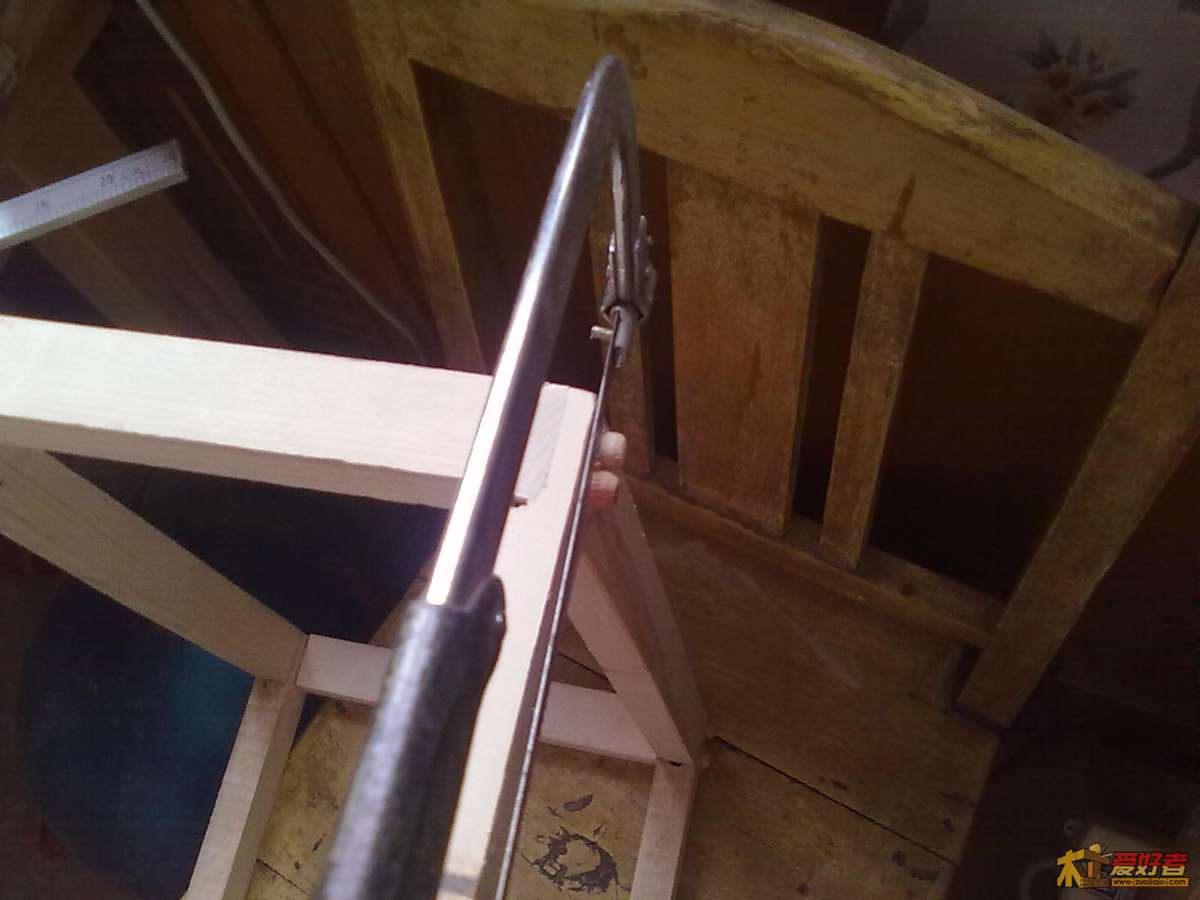

圆木榫抹上胶水，用锤子楔进去。后来我发现我又二了一回--我用橡皮锤楔的，主要是为了保护圆木榫，后来发现橡皮锤的力量不够，很多都没有到头！悔之晚矣，因为......我已经把多余的给切了！

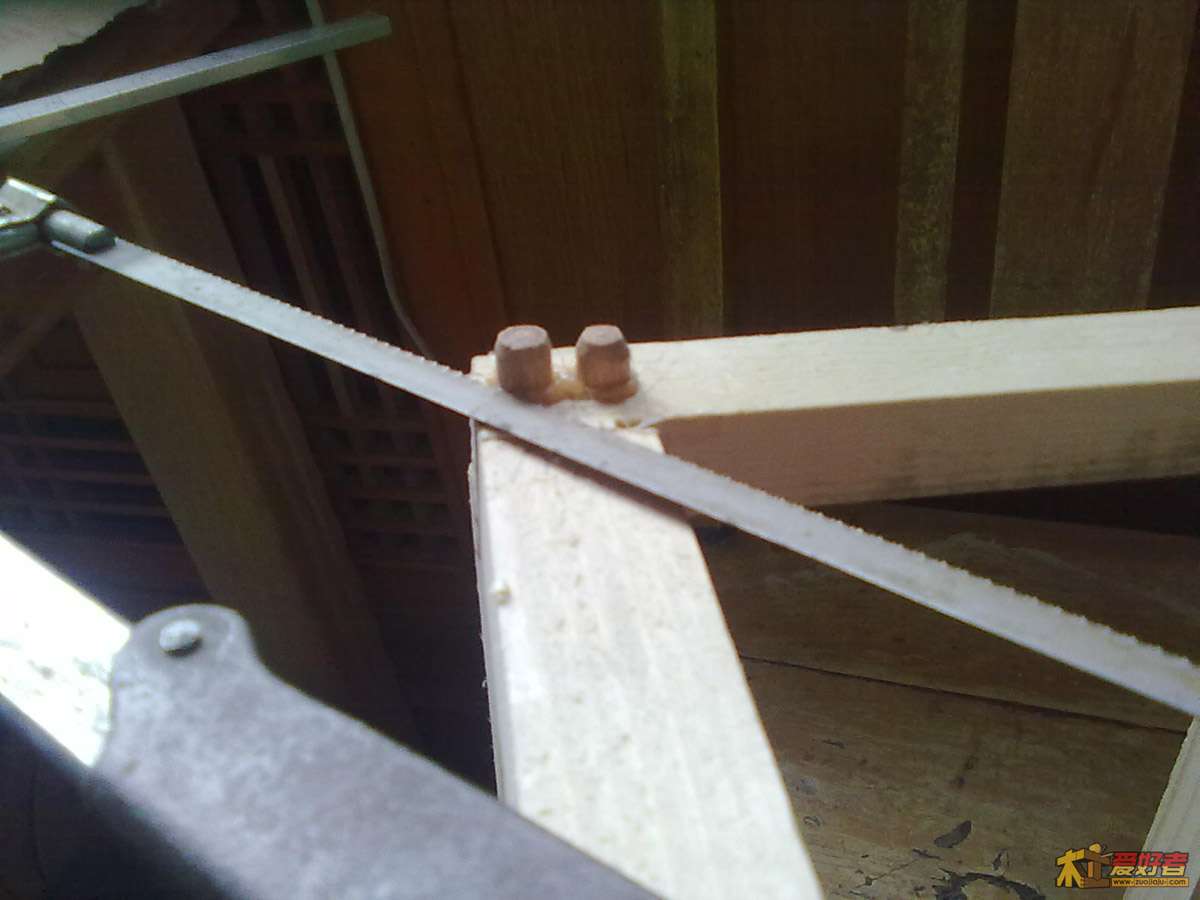

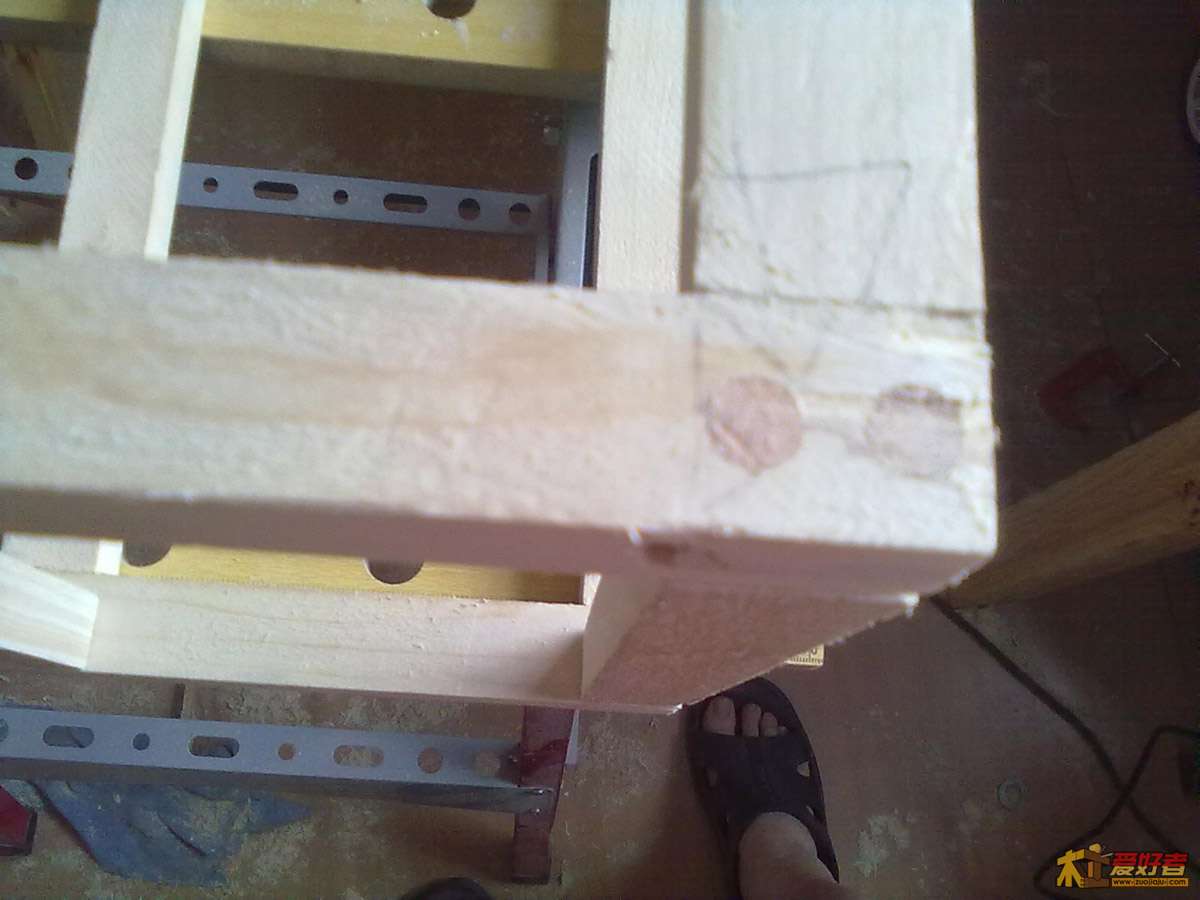

只有最后2个圆木榫是到头的。不过即便不到头也是很结实的，10mm直径的榫，我用的9.5mm的钻头，属于“过盈配合”即使不上胶水，也很难再拔出来啦！

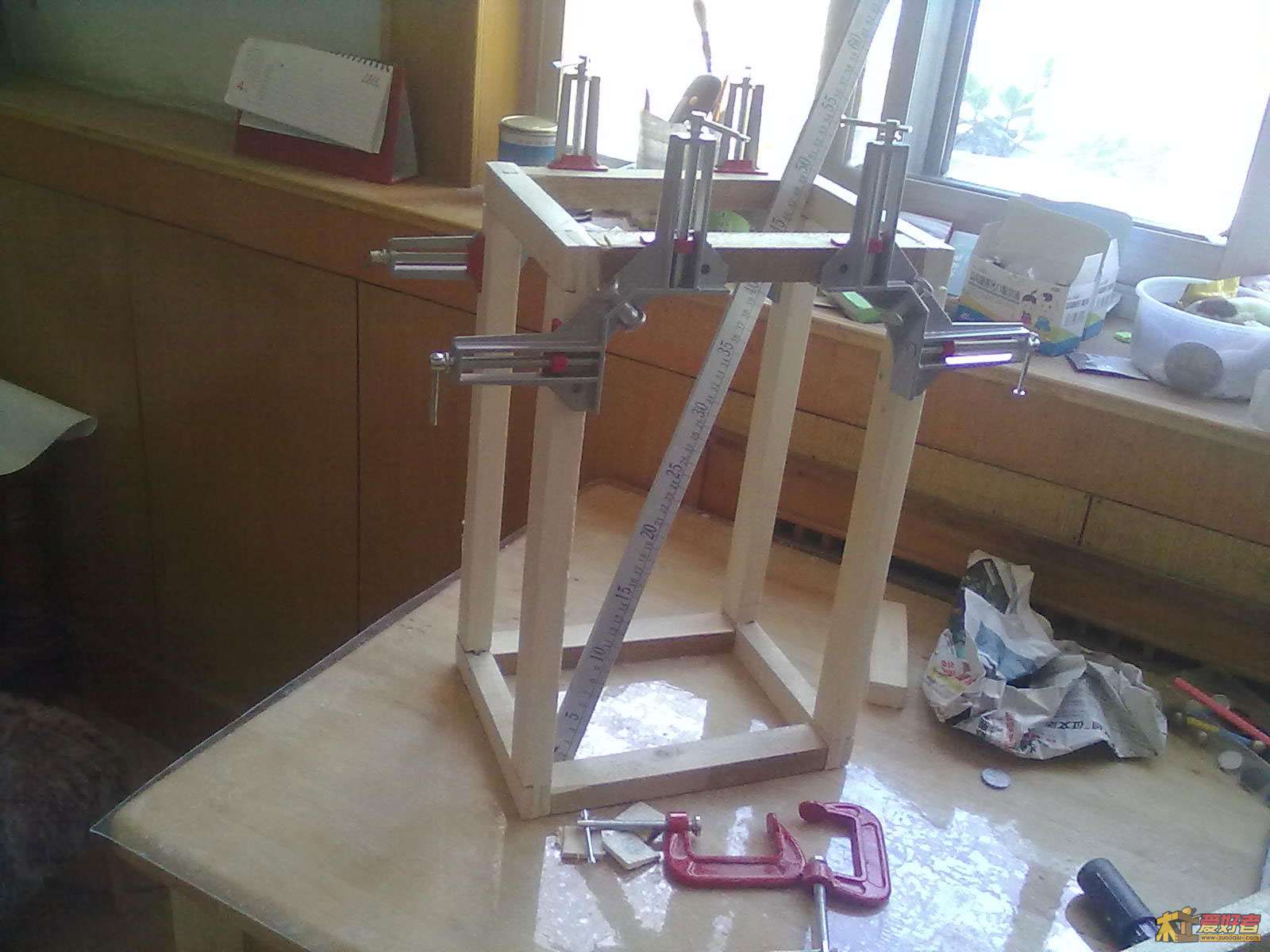

第一阶段算是正式完工，今天帮人去查线路，到家一看，胶水也干的差不多了。

八点半 · 发表于 2012-5-18 20:31:11

哥们你做的好，写得也好，拍得更好，可能你拍马屁的功夫也是了得的！祝你顺利完成哦
