Diy 开榫机Mortise & Tenon Jig步骤之三——测试版（更新：7页夹具改进）

大头鞋

夹具好多啊!

lhaodi

，我是新手啊

迷糊土豆

高人啊，做木工到这一步已无所求了。

咩咩羊

真希望能看到视频亚！那样或许也能照猫画虎的做一个~~

太阳鱼

增加可调节垂直定位条。开榫头榫眼都是一个位置组合误差降至最低。

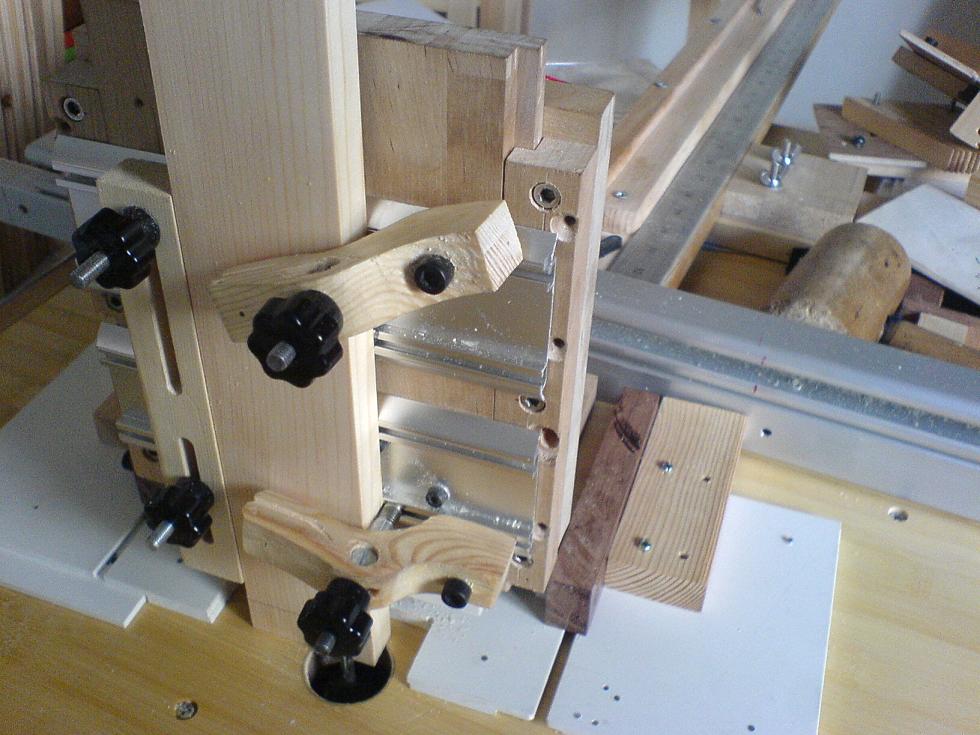

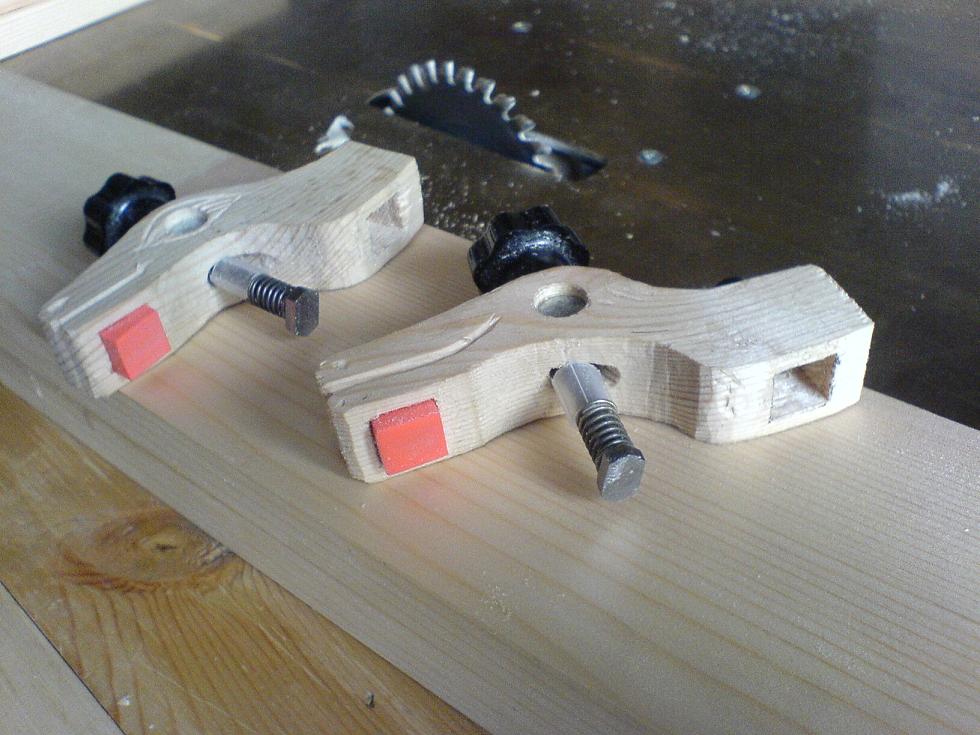

以前快速夹有崩开的可能。现在夹子正规了，利用木头自然纹理做出鳄鱼头造型，螺丝是M6螺钉打磨而成，轴是2合1圆柱螺母钻掉螺纹，配有橡胶块。角度、高低都可调节。

使用中发现这种开榫机还有一个优点：只要木料是刨平的，如果滑道、模板甚至中间固定部分没有调整到绝对平直，不会影响两端榫头方向的一致性；换句话说就是组合后的榫卯框架不会出现扭曲现象。这是个意外的惊喜，因为这个问题是手工者心理上最大的压力，如果没有极高的技术或者说充足的时间，往往选择把榫头做得略薄一些，这个机器轻易可以做成严丝合缝。大家想象一下，你可以坐在凳子上，穿着睡衣、拖鞋，做一个榫头不到一分钟，并且不比担心伤手，是做木工从未有过的享受。

孔雀鱼

漂亮,真漂亮
想过把鳄鱼夹做成金属的吗?

铁胆英雄

虽然看不懂也帮顶

长乐

看不懂。。。。

luyicheng

高人,

mooklan



血仍未冷

强！太强了！学习了

rourouhh

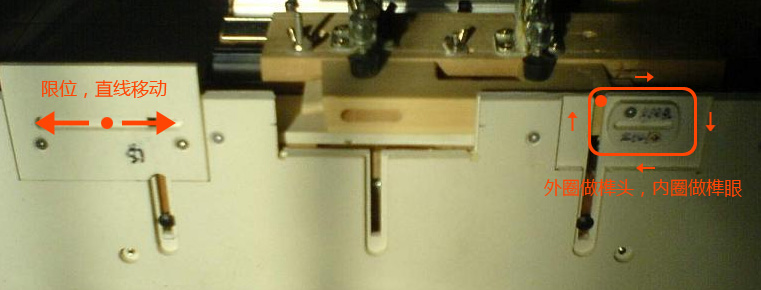

看了N遍贴子，原理是不是象图上的那样，但觉得被加工件不是平行移动，这样会让榫头或榫眼两边的宽度不一致，有点微微的梯形

太阳鱼

不会梯形，大侠还是没理解铣刀和开榫装置的关系，而且平面几何要复习

rourouhh

彻底崩溃了..........
不知道我画的工件移动路线对不对呢？

太阳鱼

这样解释可能比较好理解：

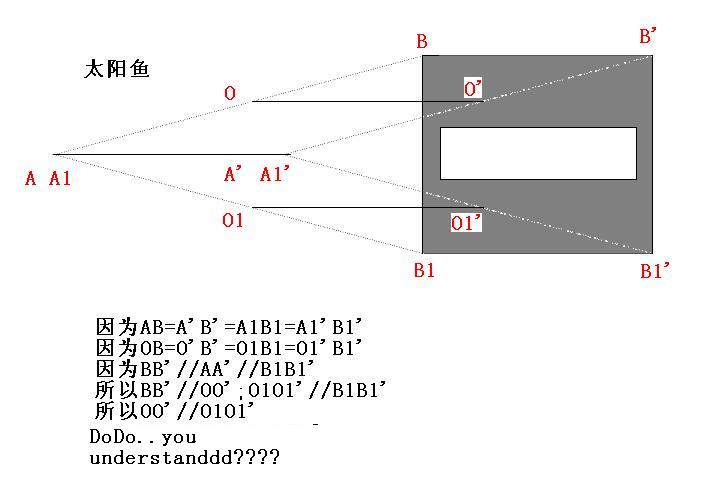

把开榫装置看做相对固定，把距离关系一定的2个销子、铣刀（图中AOB）看做相对移动

结论：设计这种开榫机需要初二或以上文化程度，再不明白教室门口站10分钟。

仅仅就平行来讲，模板两边平行是必要条件。铣刀是否在两销子中间、是否在一条线上都不是必要条件（那是三角形移动，所以也就允许销子、铣刀直径>0），只不过会把模板计算问题复杂化。

滑槽方向与模板边是否平行是必要条件么（装歪一些的后果）？这个问题复杂一些，渴望各位用几何方法证明，提示AA’A1A1’OO’O1O1’都不相等了

[ 本帖最后由 太阳鱼 于 2008-3-6 21:59 编辑 ]
