Diy 开榫机Mortise & Tenon Jig步骤之三——测试版（更新：7页夹具改进）

太阳鱼 · 发表于 2007-12-30 20:46:19

年底向各位亲爱的木友兑现了诺言，非常高兴。
今天有事刚回家，没有效果示范，一直舍不得买数码相机，一年来的帖子都是手机拍摄，请原谅。
本版暂时适合router table开榫。其实未来的通用版比这个还要简单一些。
这是真正的开榫机，不需单独测量开出一套合适的榫头、榫眼；可以方便地开出angle joint & compound angle joint。

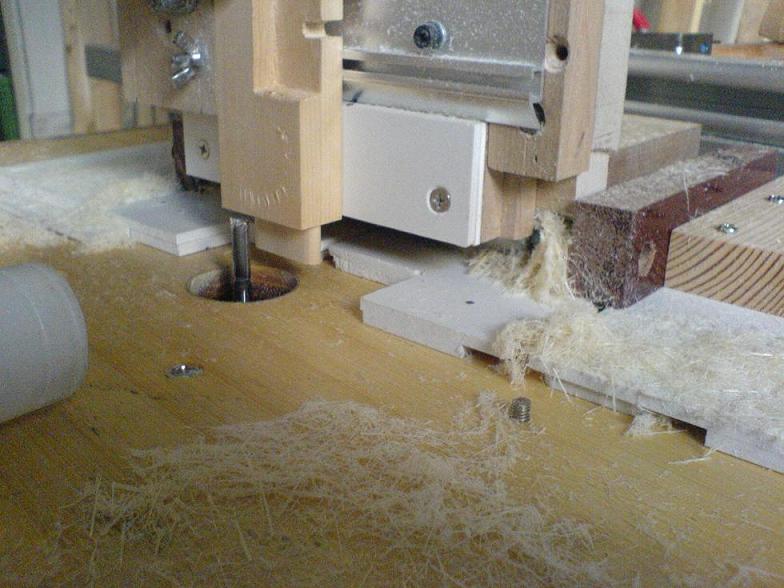

特点

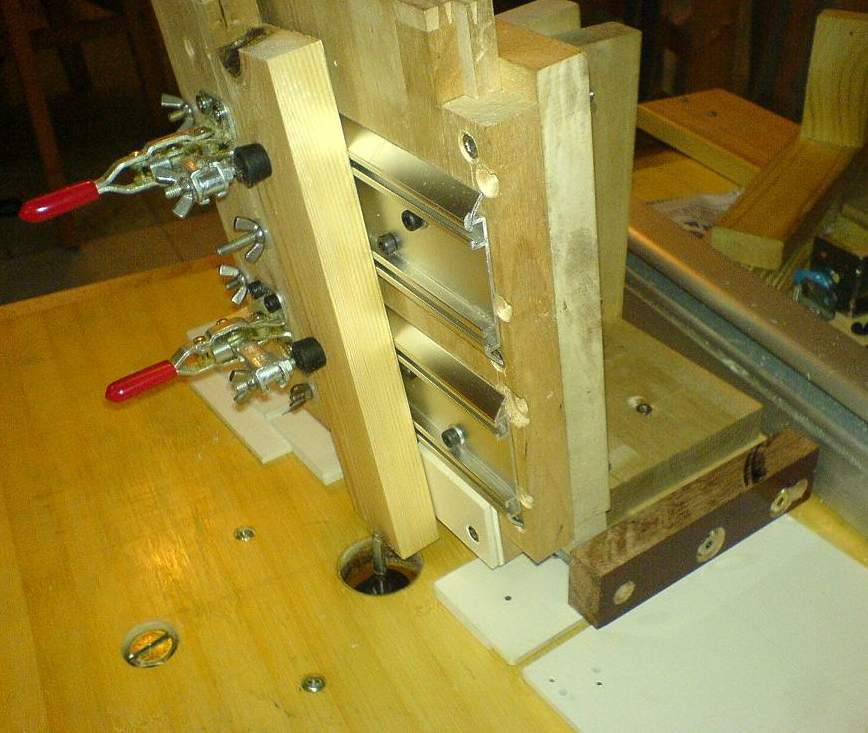

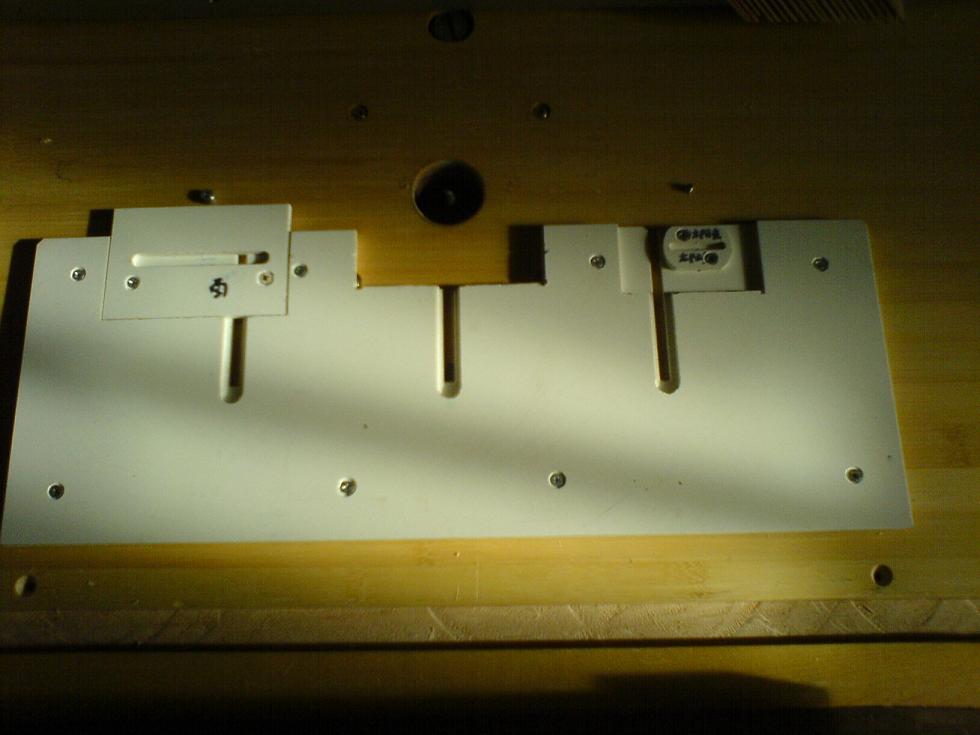

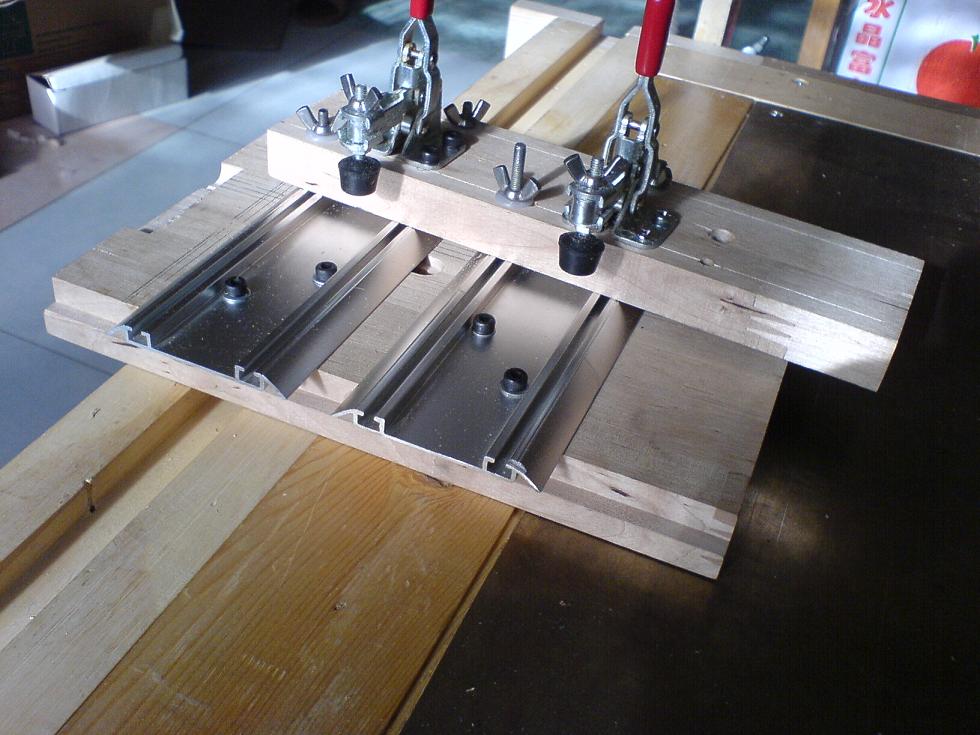

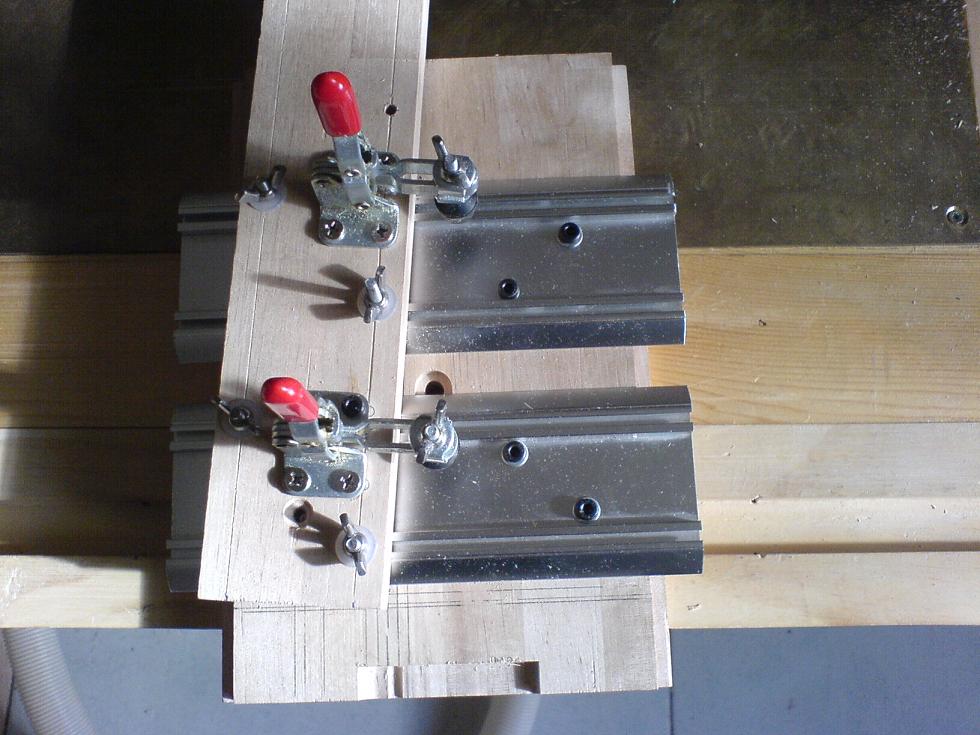

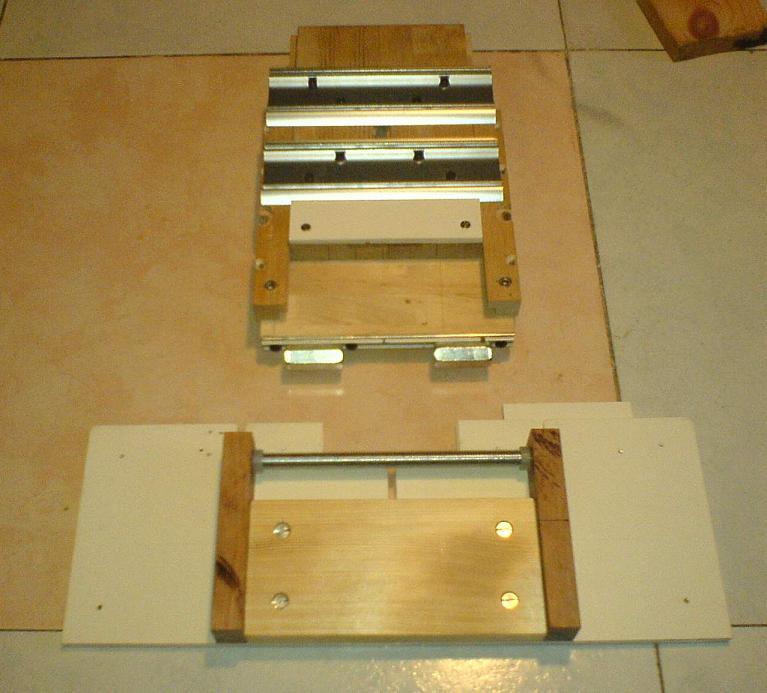

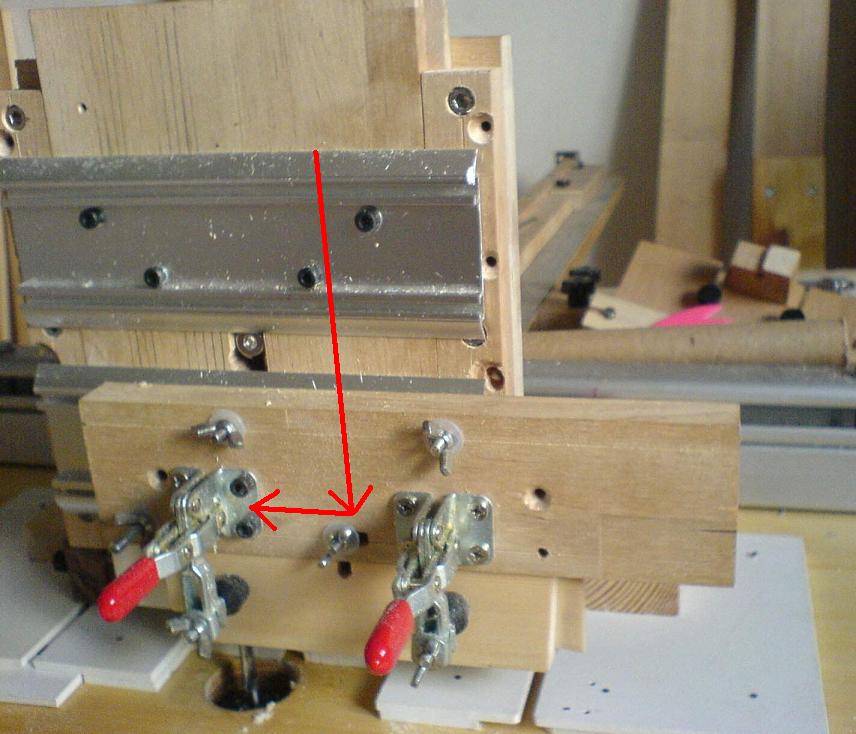

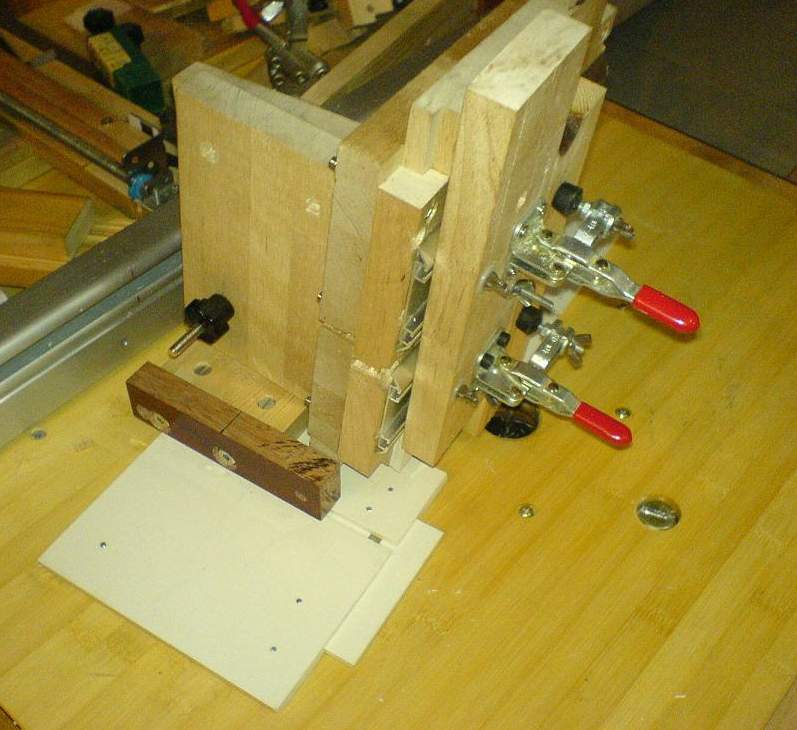

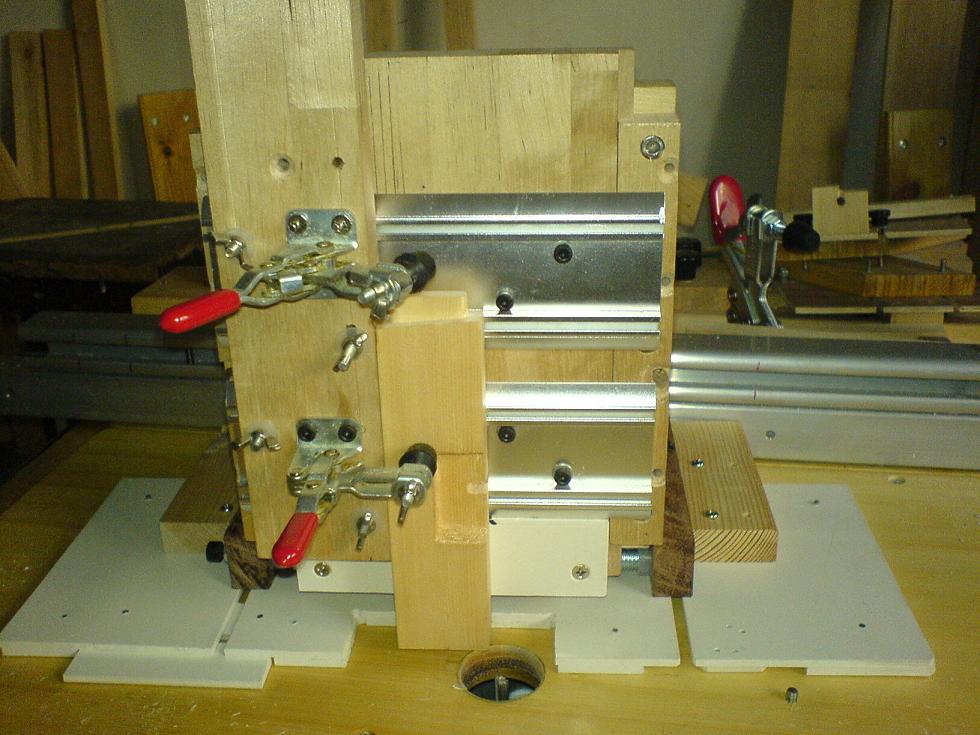

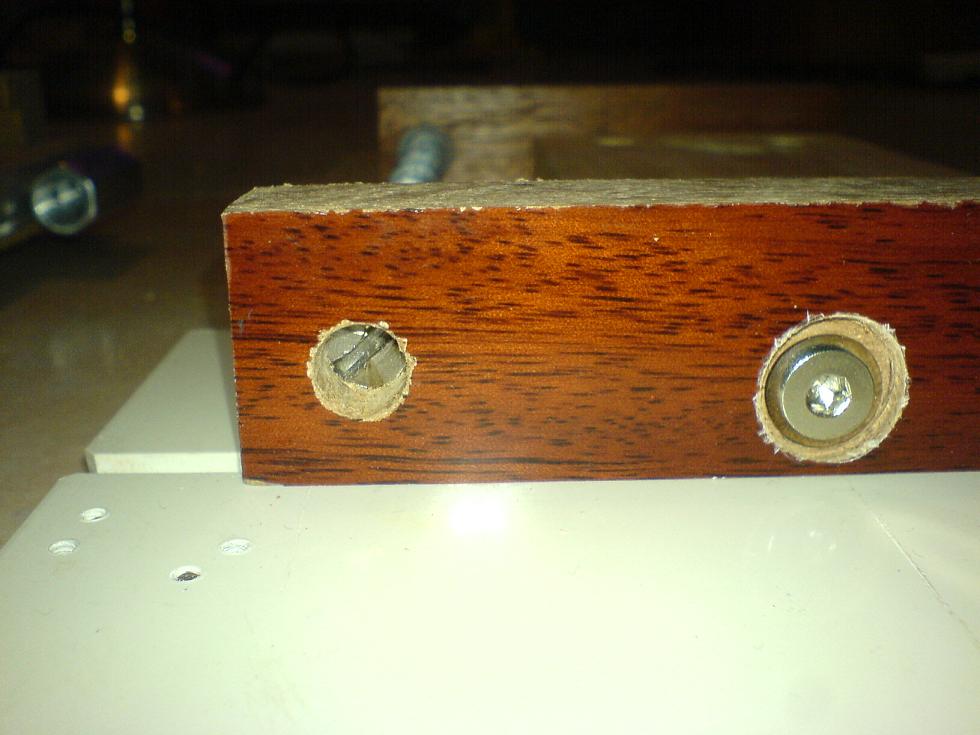

1.面板及各部分都可以移动，上下移动是雕刻机桌开榫眼时才用，正着用就没必要了。固定工件的部分左右移动范围很大，所以本版面板左右移动有限，微调用。两个方向角度连续变化，可以非常容易地做出对于手工难度很大的复合角度榫头。

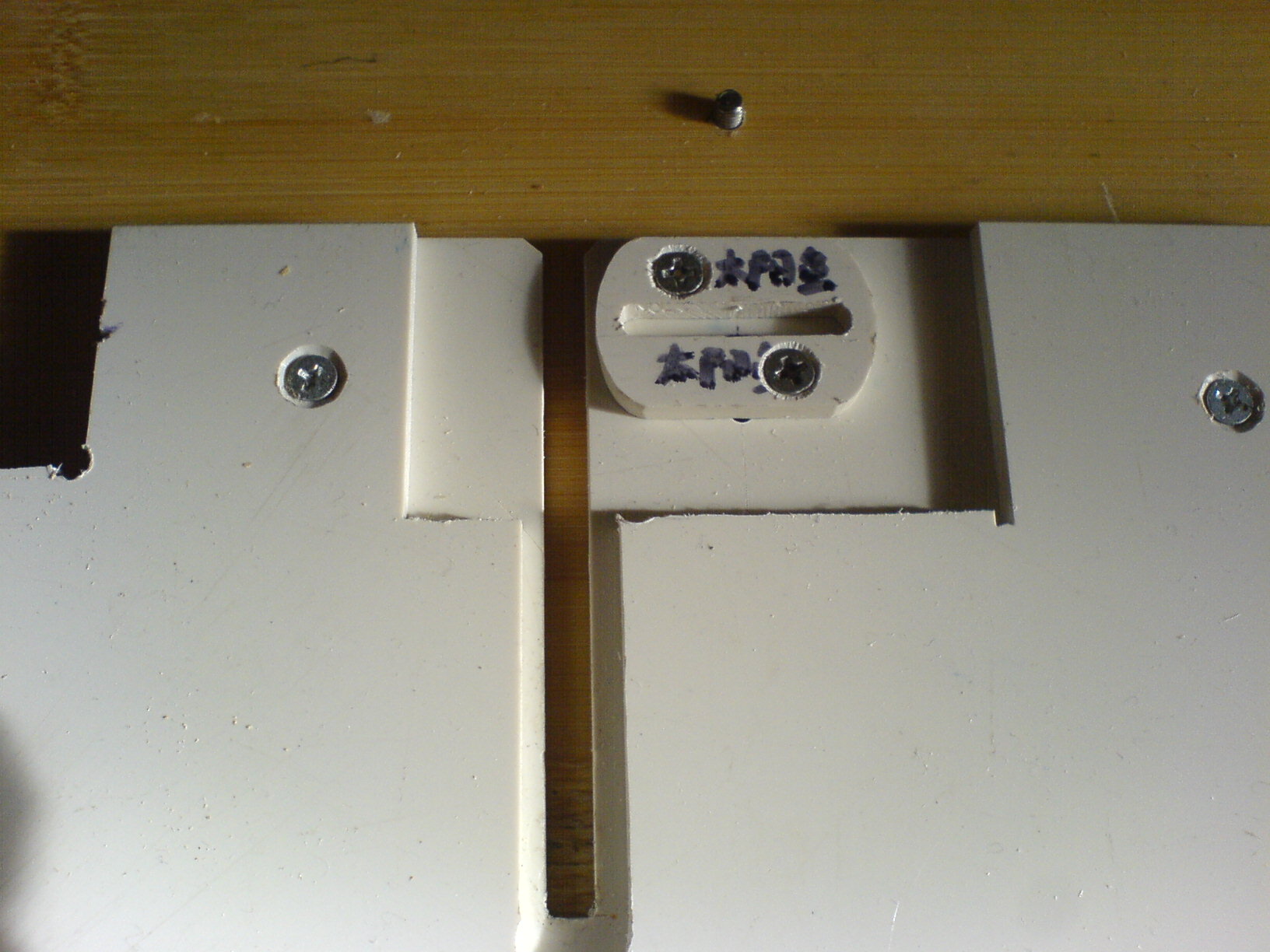

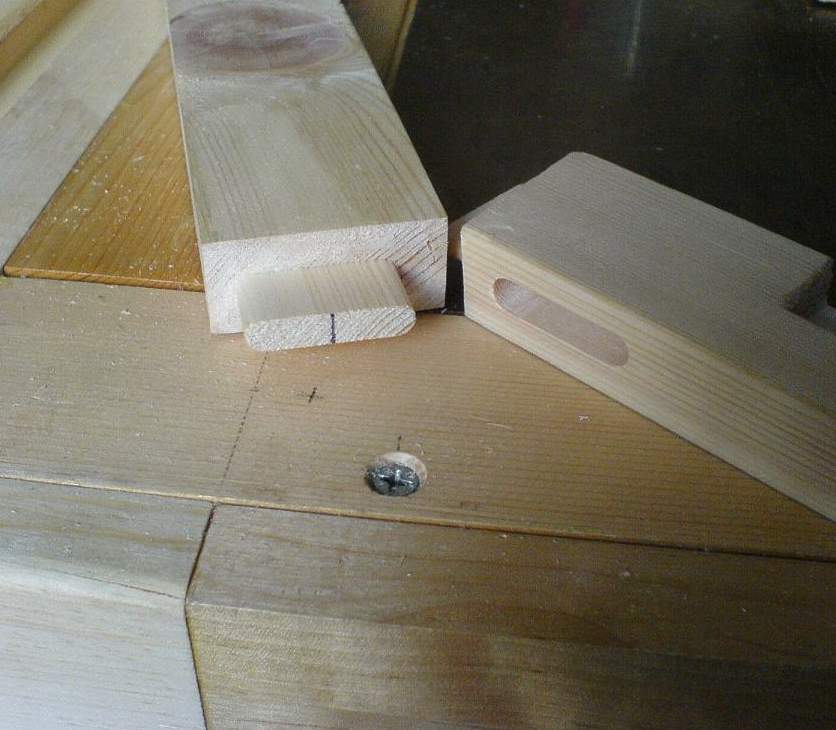

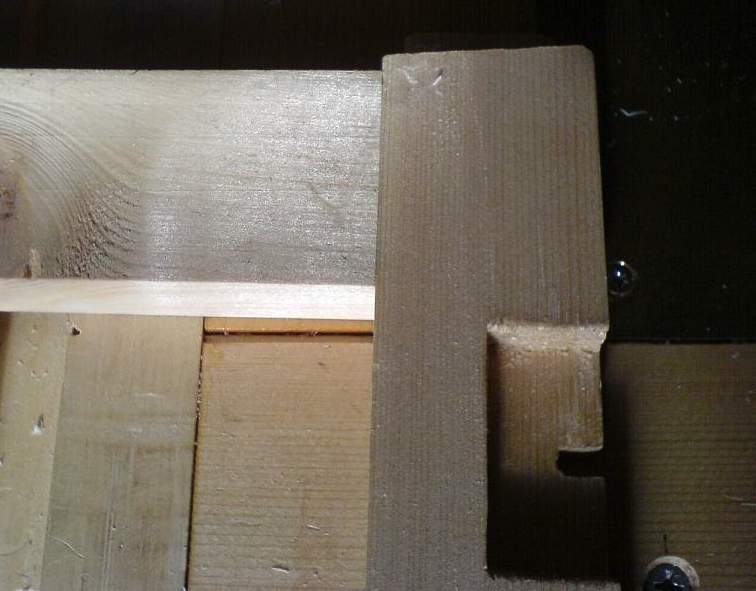

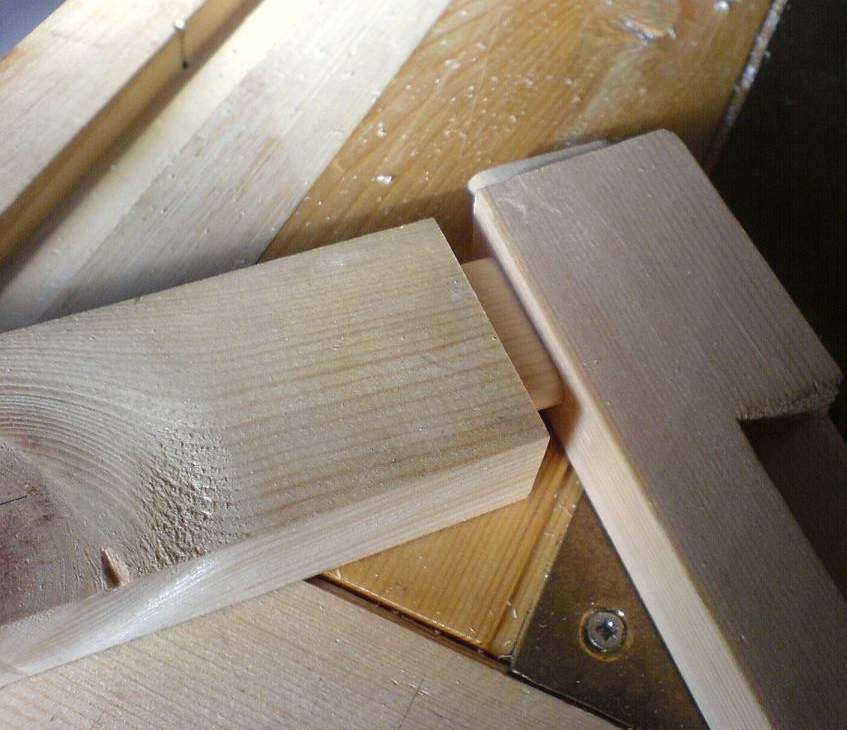

2.一个模板对应一套准确的榫卯，更换不同模板，可以做出不同尺寸不同形状榫卯，本次只示范一套较小的。由于机械误差，制作模板尺寸要比理论值扩大一些，测试后仔细修理。

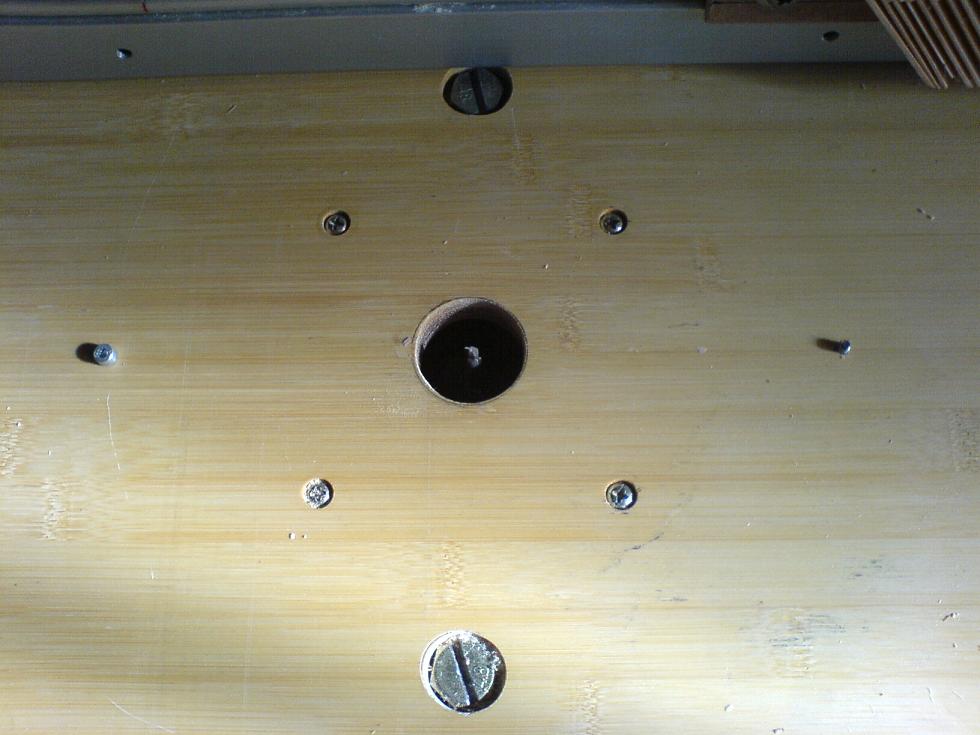

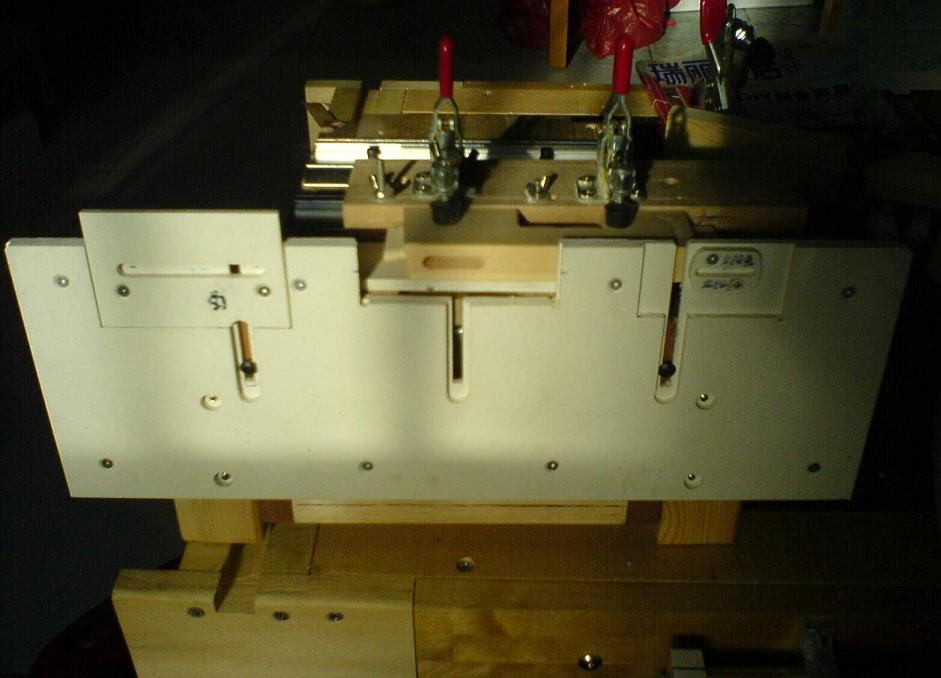

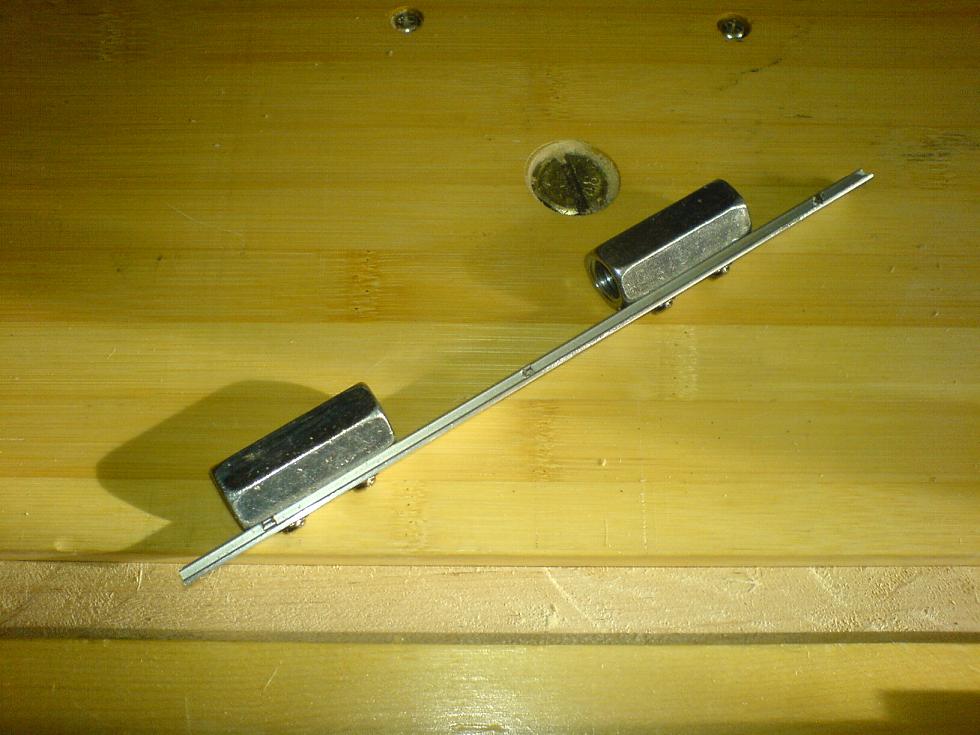

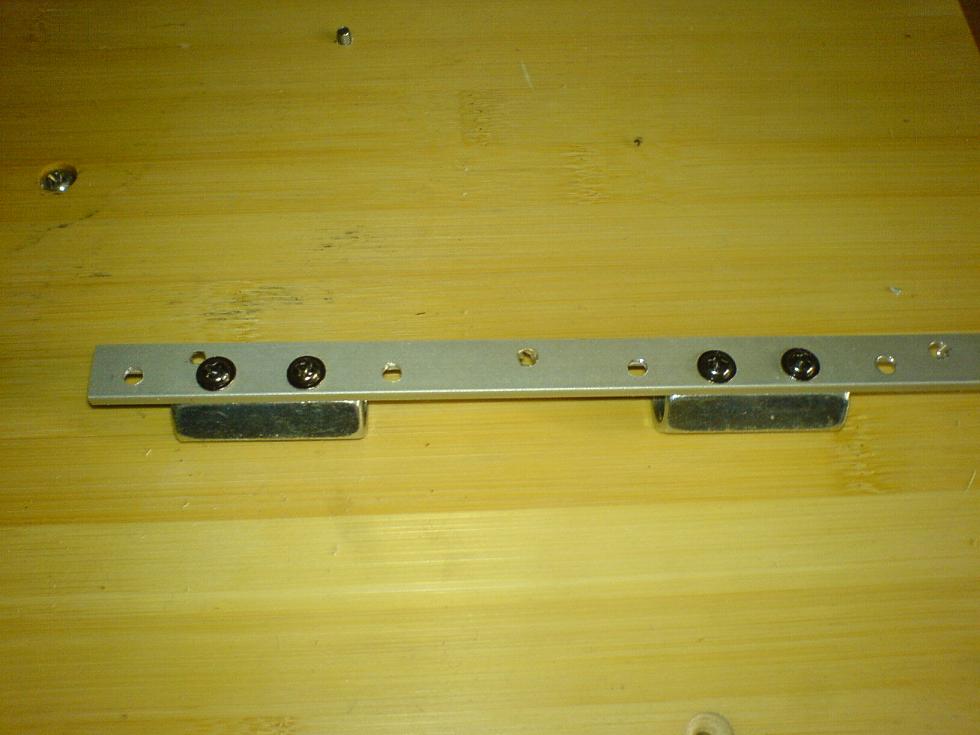

3.我设计成router table 上使用，具体设计原理上次说的很清楚。略。还不太完善改进中。
自认为有一定技术含量，没有专利，欢迎仿制。
再次特别感谢老李的鼓励以及小贝版主的台钻架、角磨机架、三尖钻、沉孔钻、星形螺母（这些是主要工具）。以后有好东西想着我哦，我可是给点阳光就灿烂的人物。

[ 本帖最后由太阳鱼于 2008-2-9 00:58 编辑 ]
