我的INCRA靠山系统完工，（4月14日更新！靠山附件之修边机吊铣），与大家一起分享

大的好好先生 · 发表于 2012-4-6 03:08:31

你太有才了

wujd007 · 发表于 2012-4-6 10:01:08

今天将我的系统与INCRA的系统比较了一下精度和结构，前提稳定性和牢固性的误差忽略不计

1结构：我的是十字台结构，incra的是十字台的上半部分加长

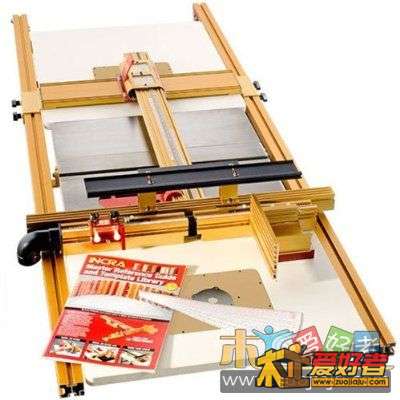

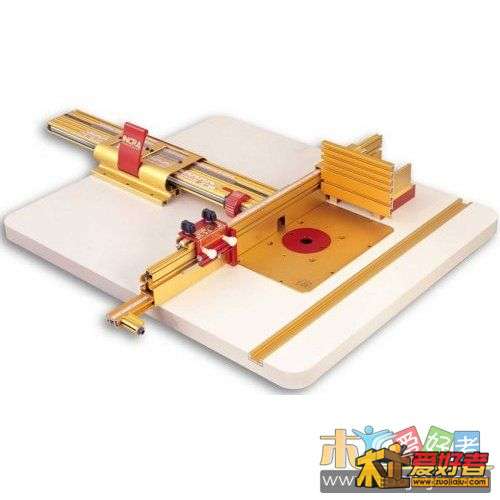

incra系统

前部连接

结论：1、分体结构的误差要大于一体结构的误差，指我的十字滑台下部结构，增加一个误差机会。

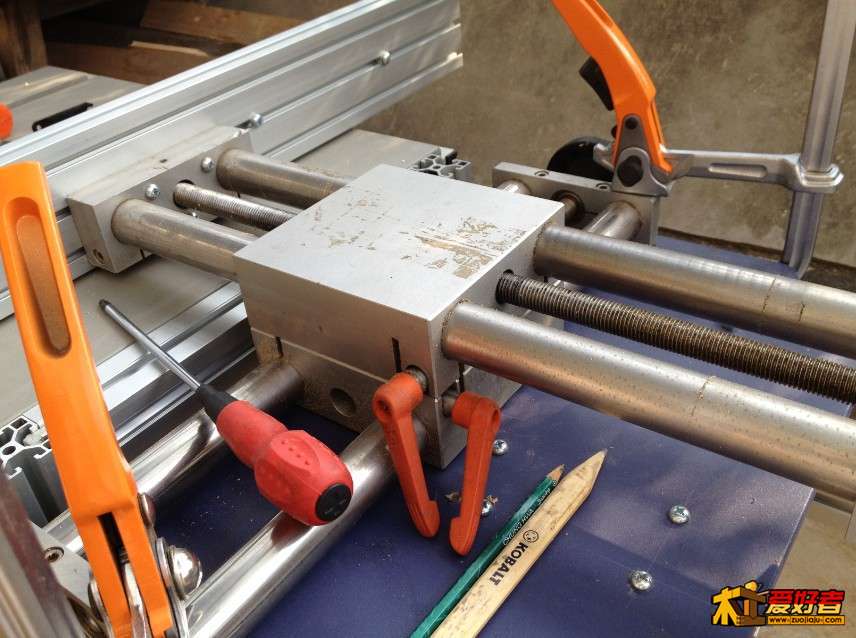

2、核心主体结构，我的是十字台估计精密度和牢固度会更高（用两根30的光轴+精密丝杆），有点怀疑INCRA的主件会不会这么牢固，看着好象单薄（不知内部是否还有其他构件）难道没有间隙误差。

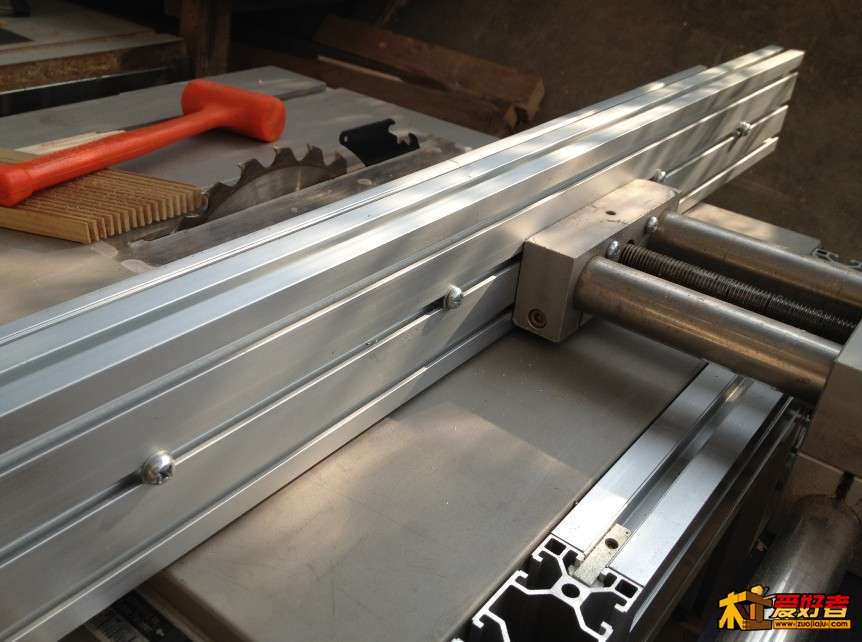

3、前部连接都采用螺母与型材锁定

wujd007 · 发表于 2012-4-6 10:25:07

本帖最后由 wujd007 于 2012-4-6 10:25 编辑

第二部分，精密度比较

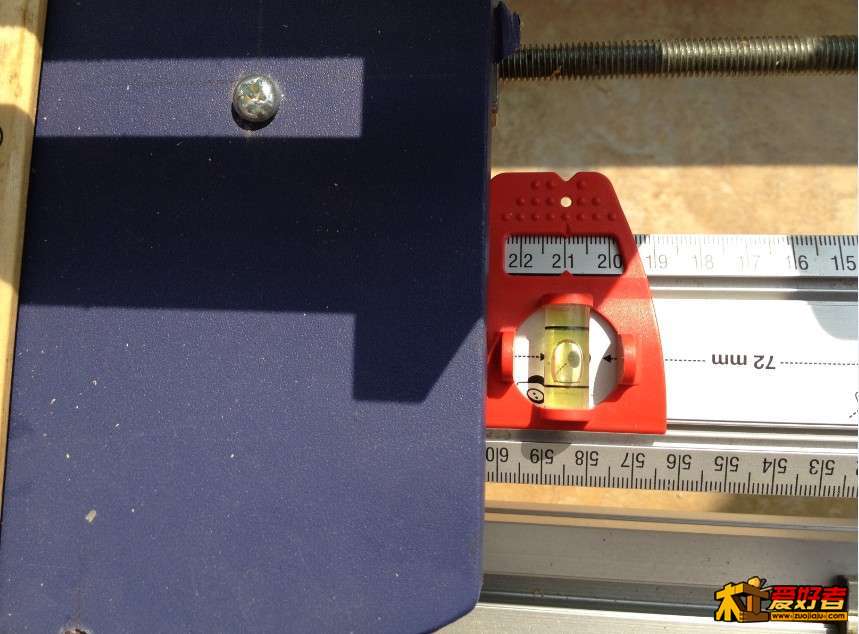

粗调尺部分比较

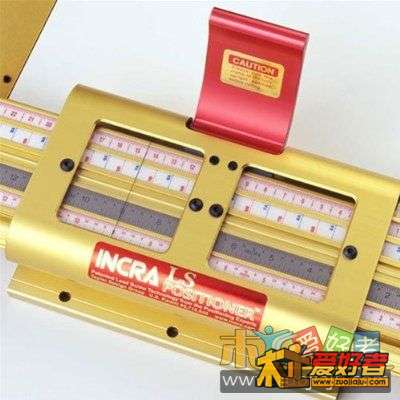

我的可以读出1毫米的数字，INCRA的图上看不清，一般肉眼也是毫米级，如果按INCH来算，标示为1/32寸（1/64估计很难肉眼对线）为计算的话约等于25.4/32＝0.79毫米可读出

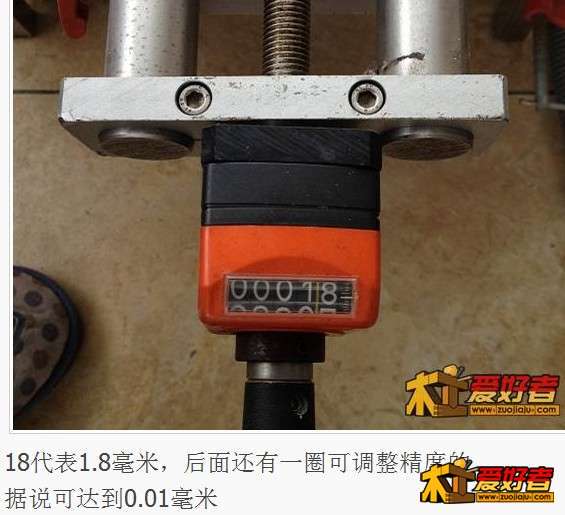

微调部分

我的按照数字10代表1毫米的话精度是0.1毫米，数字后面再分十格等于最后一位数的进位，0.1后面再细分十格即为0.01毫米
incra的是一圈分32个等分，也就是0.79毫米/32＝0.024毫米

呵呵，从精度上看我的也不会差哦，对于做木工来讲用不着这个精度，不知道为什么INCRA会设计的这么高啊

ynyszgh · 发表于 2012-4-6 11:14:30

干得好，米多呀！

chengfeng6304 · 发表于 2012-4-6 11:20:37

牛人一个

西女才 · 发表于 2012-4-6 12:34:04

顶一顶，下了看看，强烈支持

超级 · 发表于 2012-4-6 12:34:12

弄个铸铁台面很费劲么？

佳宾 · 发表于 2012-4-6 13:38:32

搞大了，不错真的很厉害

ziligengsheng · 发表于 2012-4-6 14:06:29

我看楼主花费金钱填的是未计。我看该填不计花费！东西是好东西，但成本真的是高了些，如果是干专业的弄着东西，那就另当别论了。

BOBELI · 发表于 2012-4-6 14:55:18

洋枪土炮全上了，佩服楼主魄力，如此靠山给力！

小Q · 发表于 2012-4-7 08:34:27

这个。太夸张了。不过我觉得你已经把靠山发挥大极致了。

kj93507 · 发表于 2012-4-7 10:10:03

不错不错

不解木野狐 · 发表于 2012-4-7 10:27:40

一个靠山也可能做到如此强大

jjhjjh · 发表于 2012-4-7 11:04:55

快速开合螺母的木有看到，还想看下轴锁定的设计，不知能不能麻烦LZ来个图片啊？

uummaiyy · 发表于 2012-4-7 11:11:55

好强大呀，无敌了！真是发烧友啊
