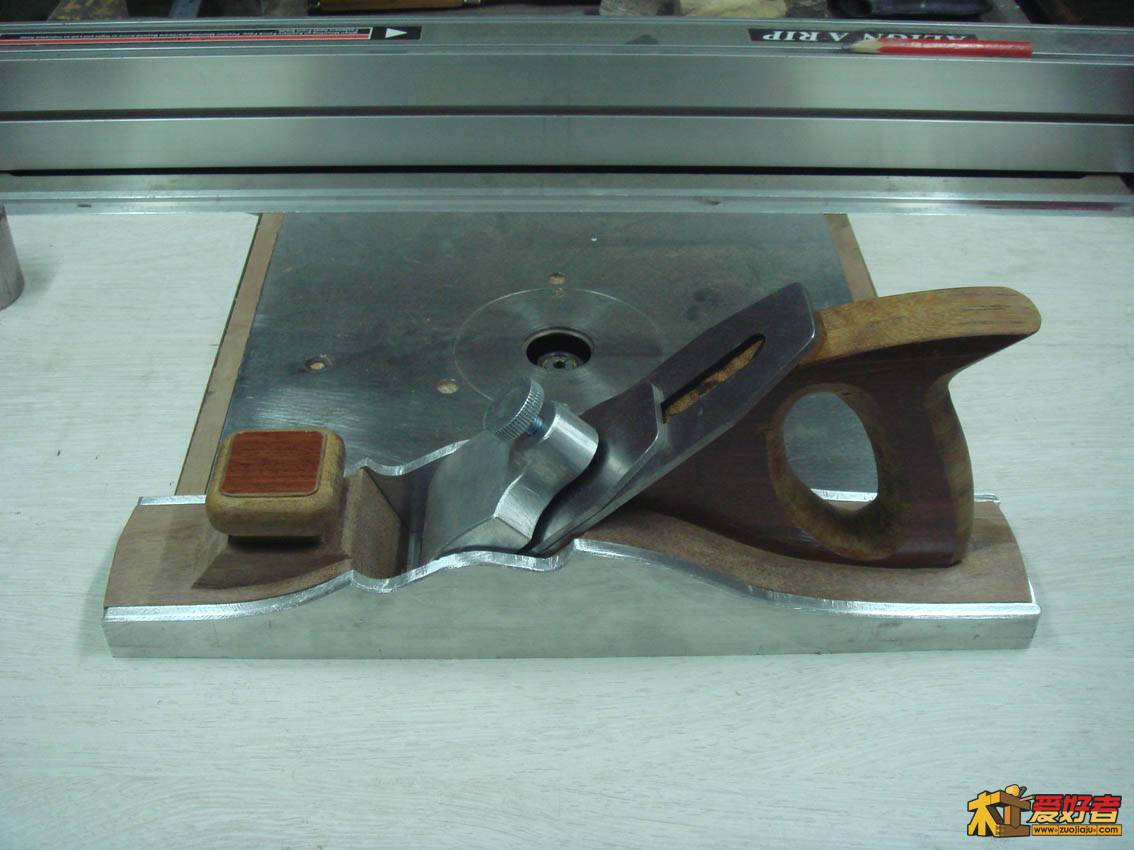

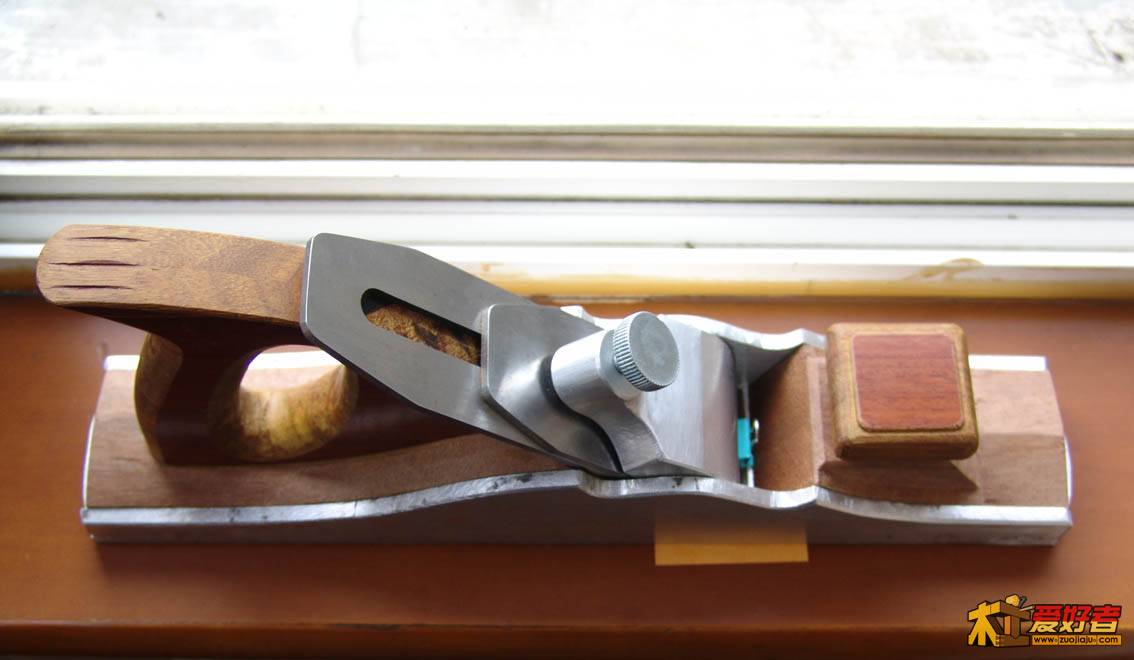

这是基本结果，还属于半成品，有待牢固连接和最后精加工，
当然，有条件在最后安装前，将铝材做氧化处理，增加表面硬度那就最好了。
自制工具——填充式欧刨（Infill planes） （总共88张图片）
试做一把欧刨，式样为Infill planes（填充式手工刨）。何为Infill planes，很简单，Infill为填充的意思，其特点是用金属和木材结合，即用金属做外壳，用木材作填充物（核心）的刨子。据西方人考证，Infill planes至少有2000多年的历史，罗马帝国时期就已经使用，1926年在庞贝古城发掘过程中，曾发现有这种样式的手工刨。
中国传统式样的手工刨，自己从年轻时到现在倒是做过好多。要一本正经地做欧式刨，还是第一次，所以我称之为试做。因为是试做，在材料选用和工艺结构上都考虑简单一点。金属材料用铝型材，主要考虑自己没有好的金工工具，铝材容易加工，硬度差一点，但铝肯定比所有的木材都硬。作为填充木材（核心）和把手，也只选用一般的柚木和好的地板短料粘合。式样参照网上的图片，标准是5#欧刨的尺寸，刨铁51mm，长度35cm。另外也准备了一点黄铜板材和铁板，准备在这次制作的基础上下次升级。
制作当然是锯、锉、钻、磨等手工活，现在基本已经成型。还留下木材核心需要固定，还有杠杆压盖（Lever cap）安装和整体打磨等没有完工。图片很多，需要木友耐心费时阅读赐教咯！

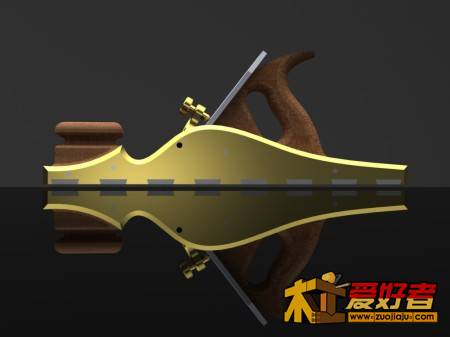

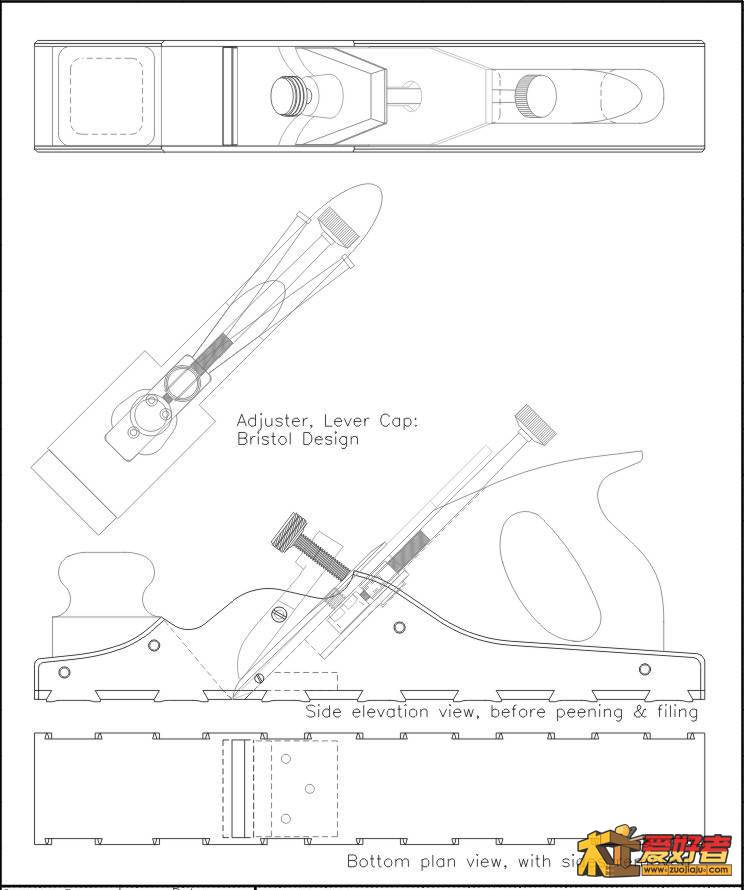

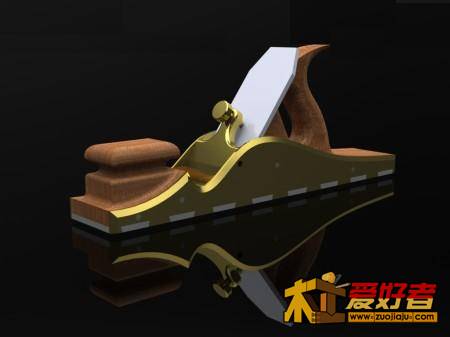

网上提取的式样图片，作为基本制作蓝本。

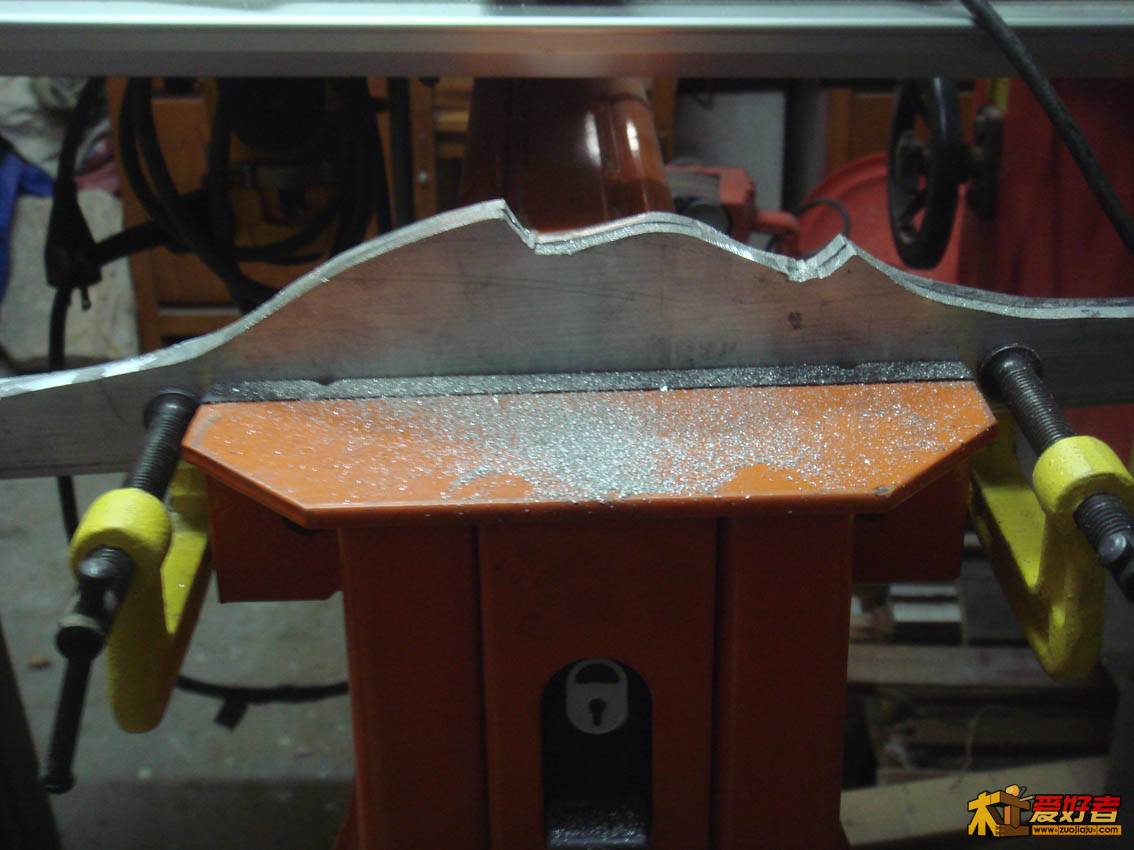

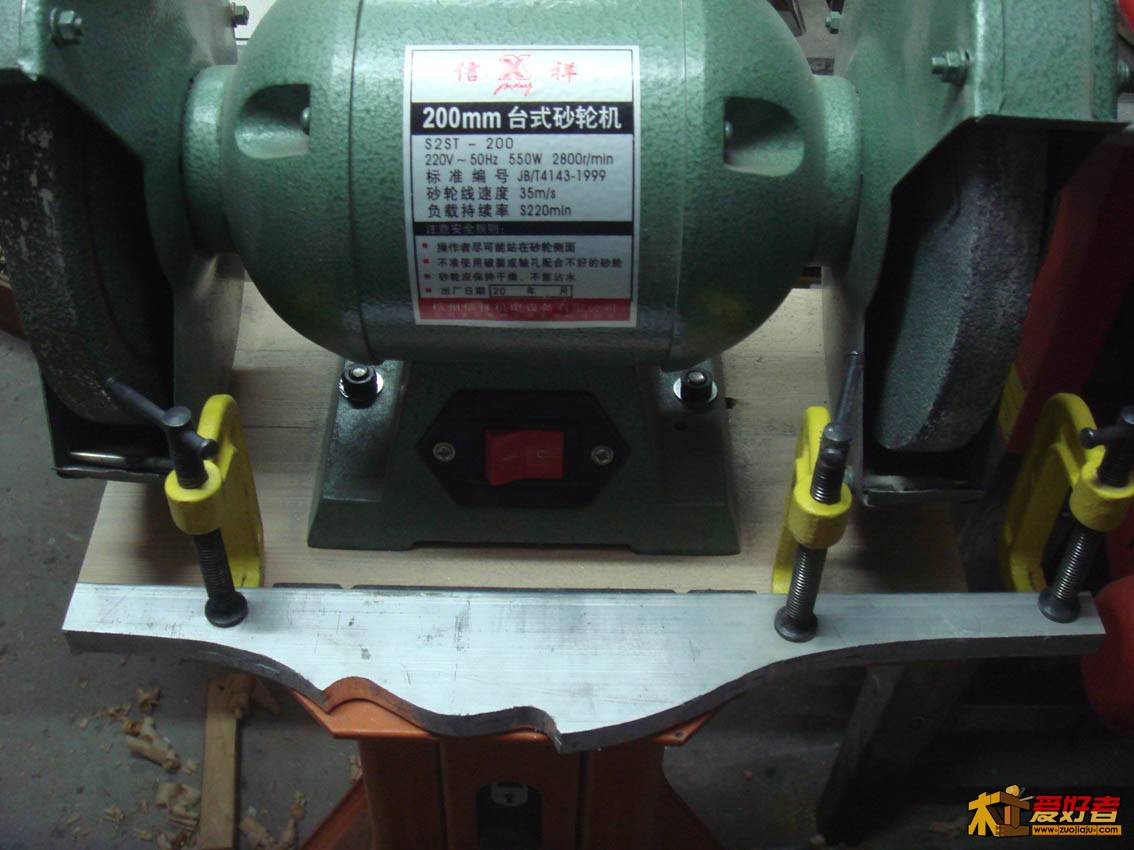

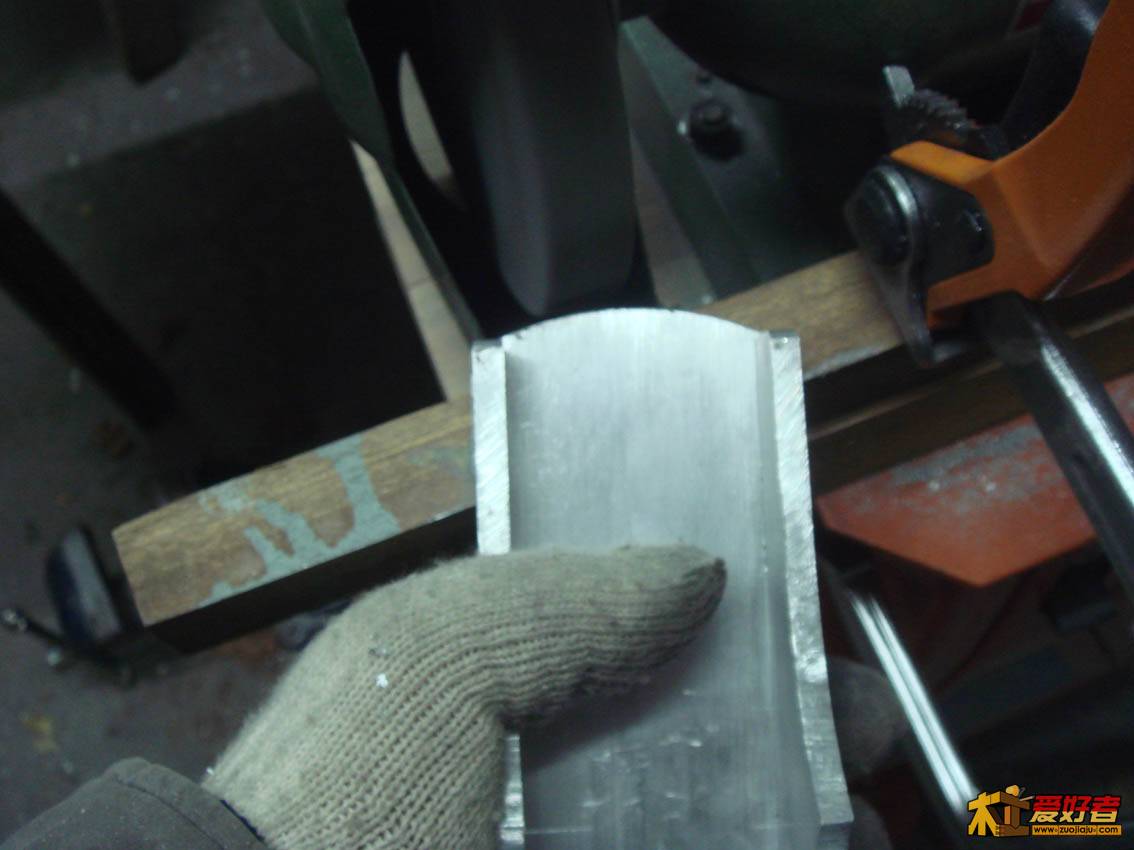

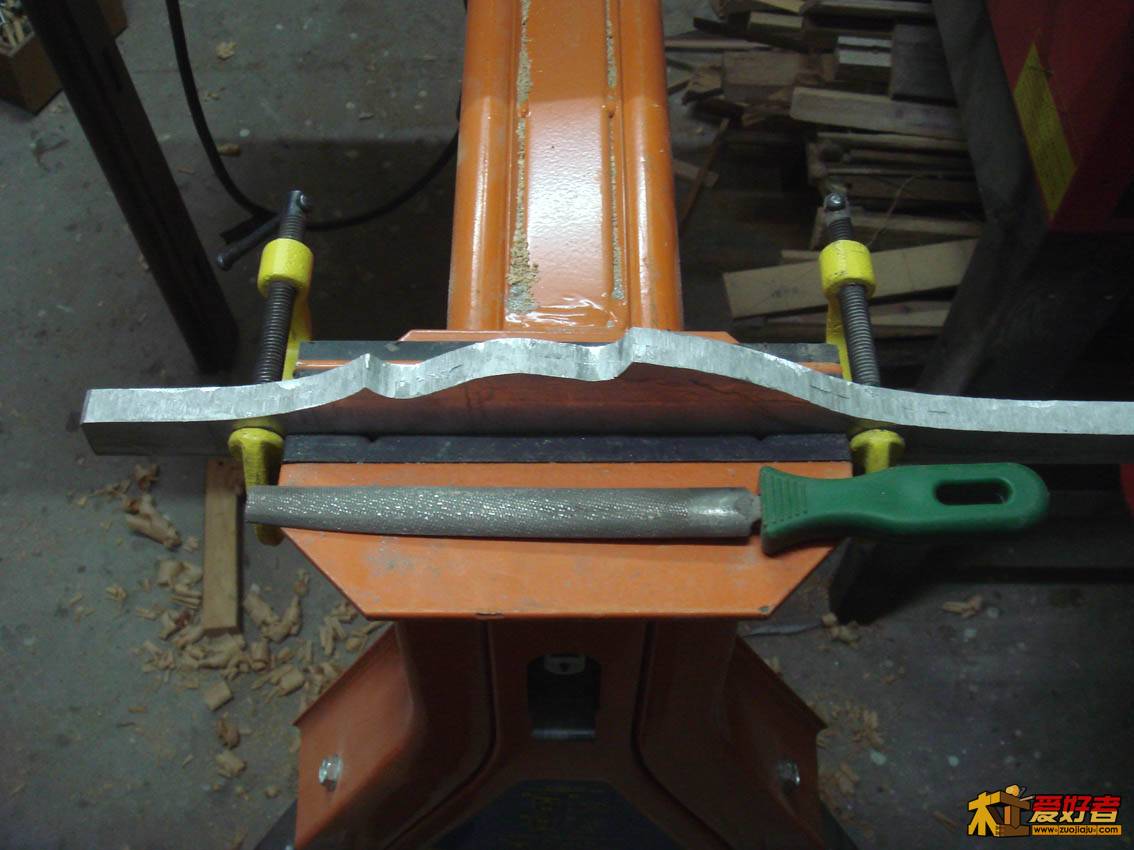

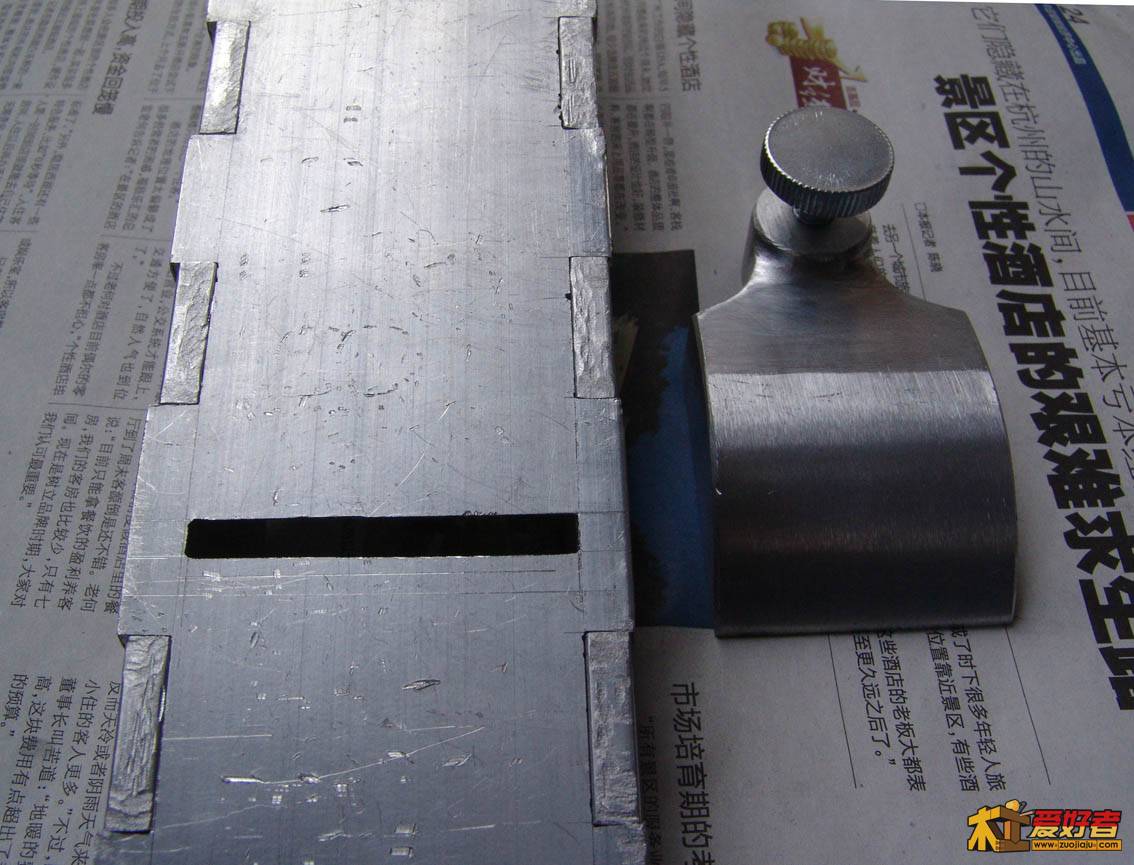

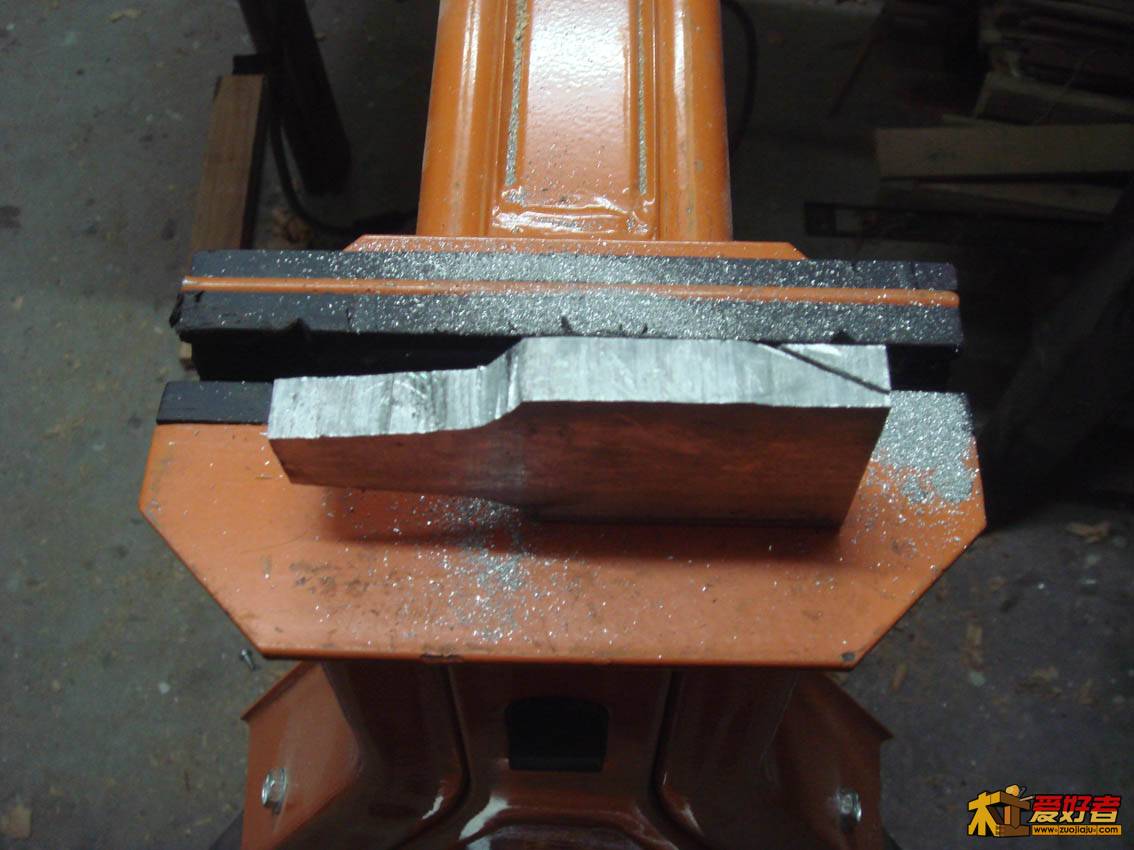

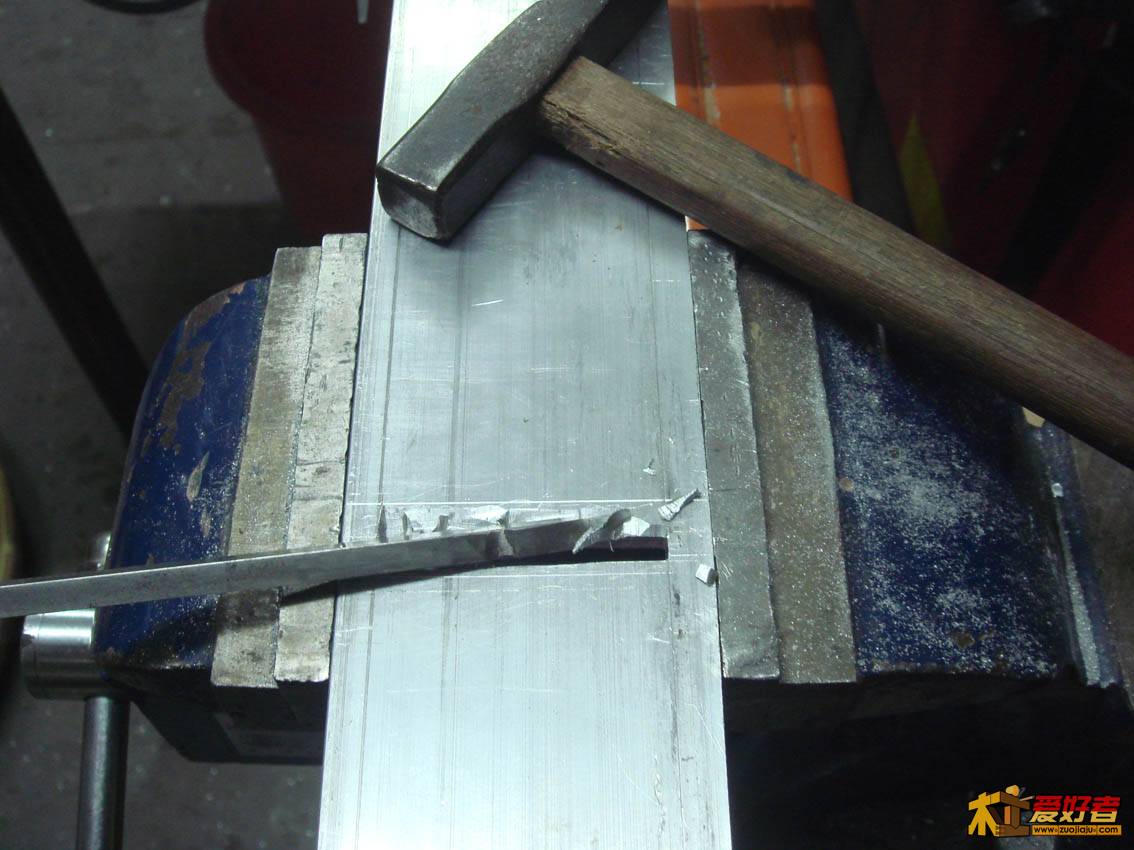

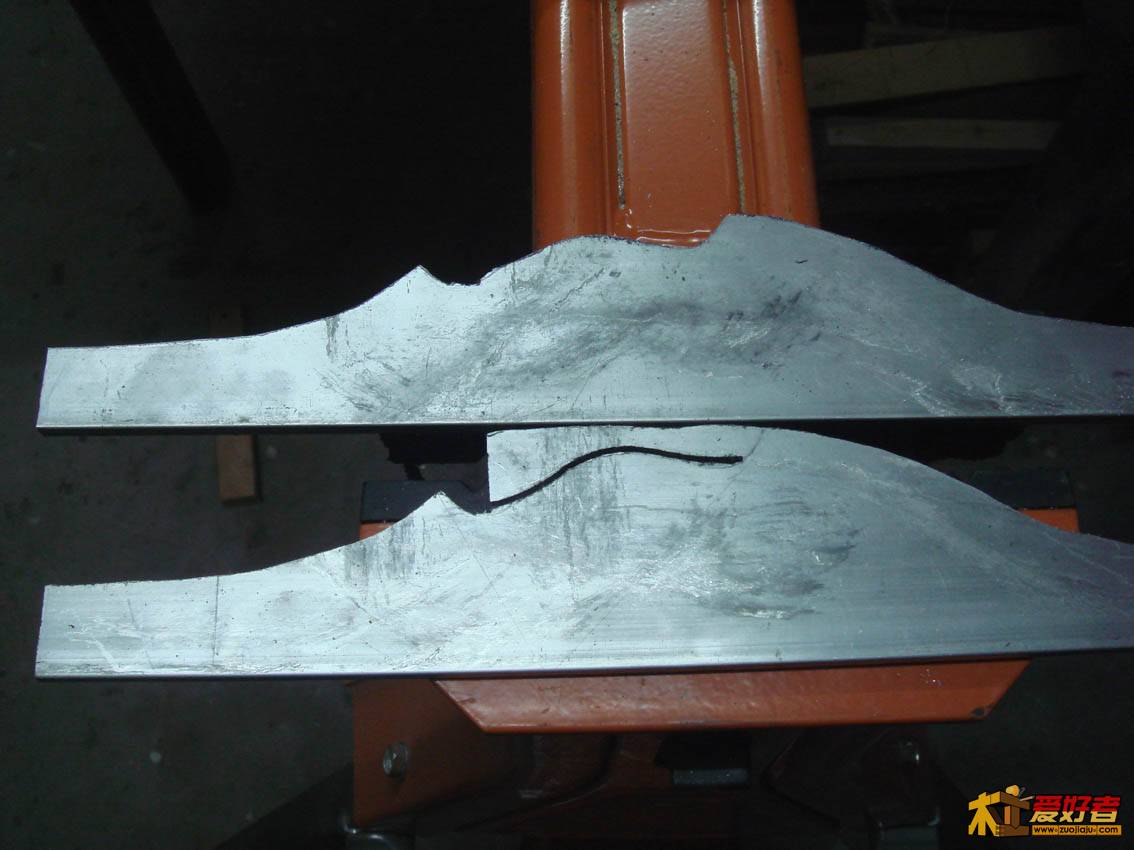

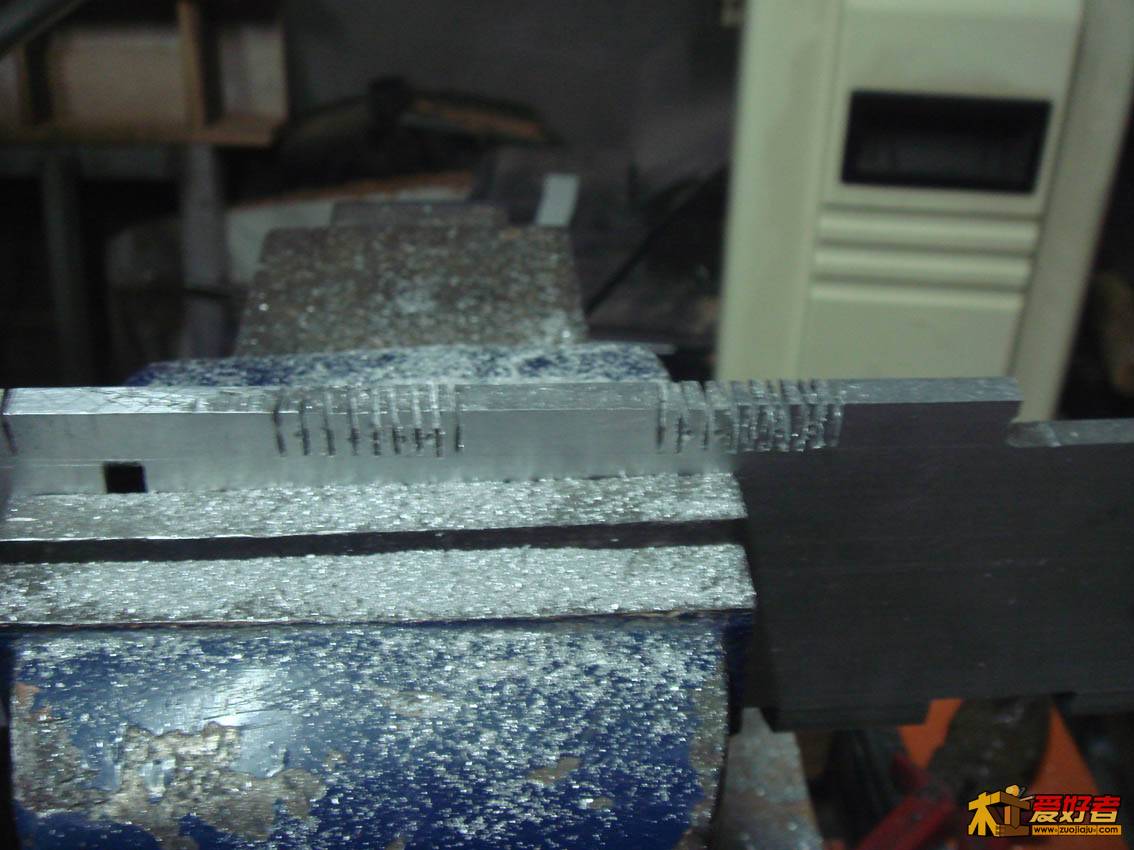

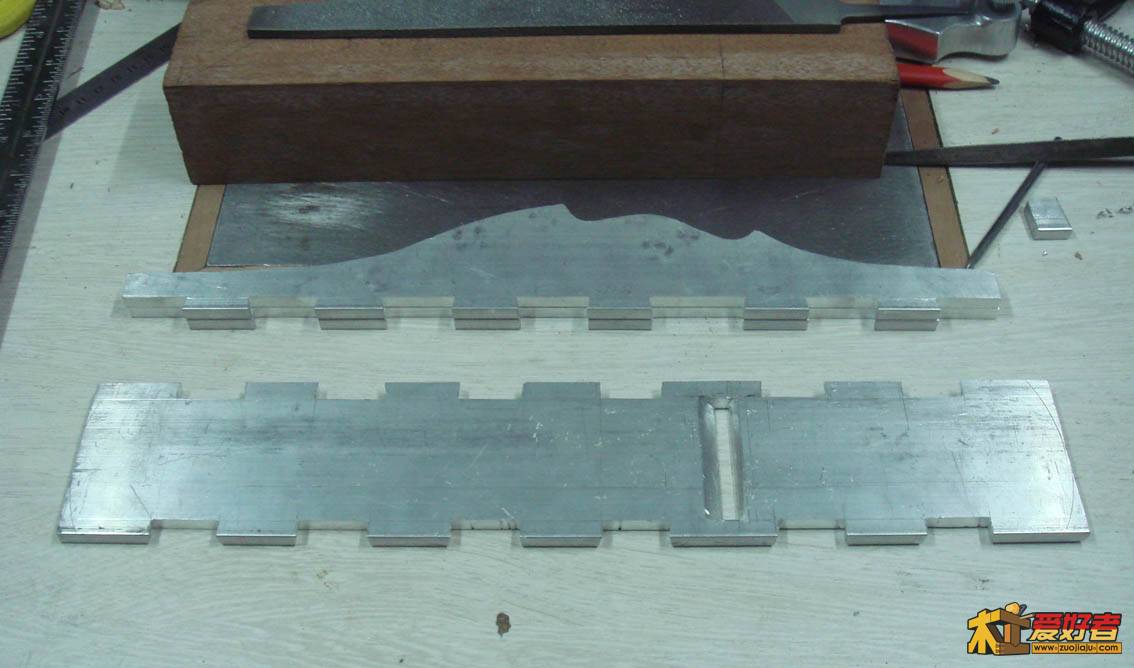

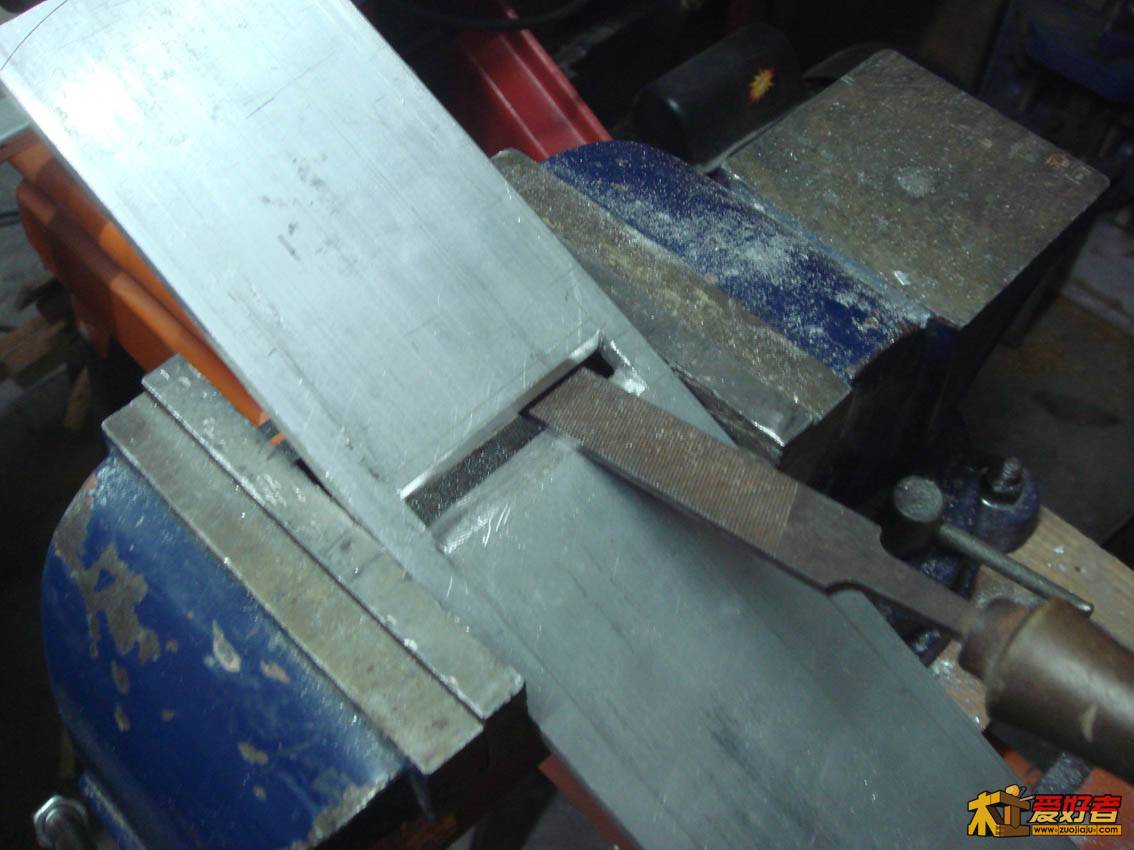

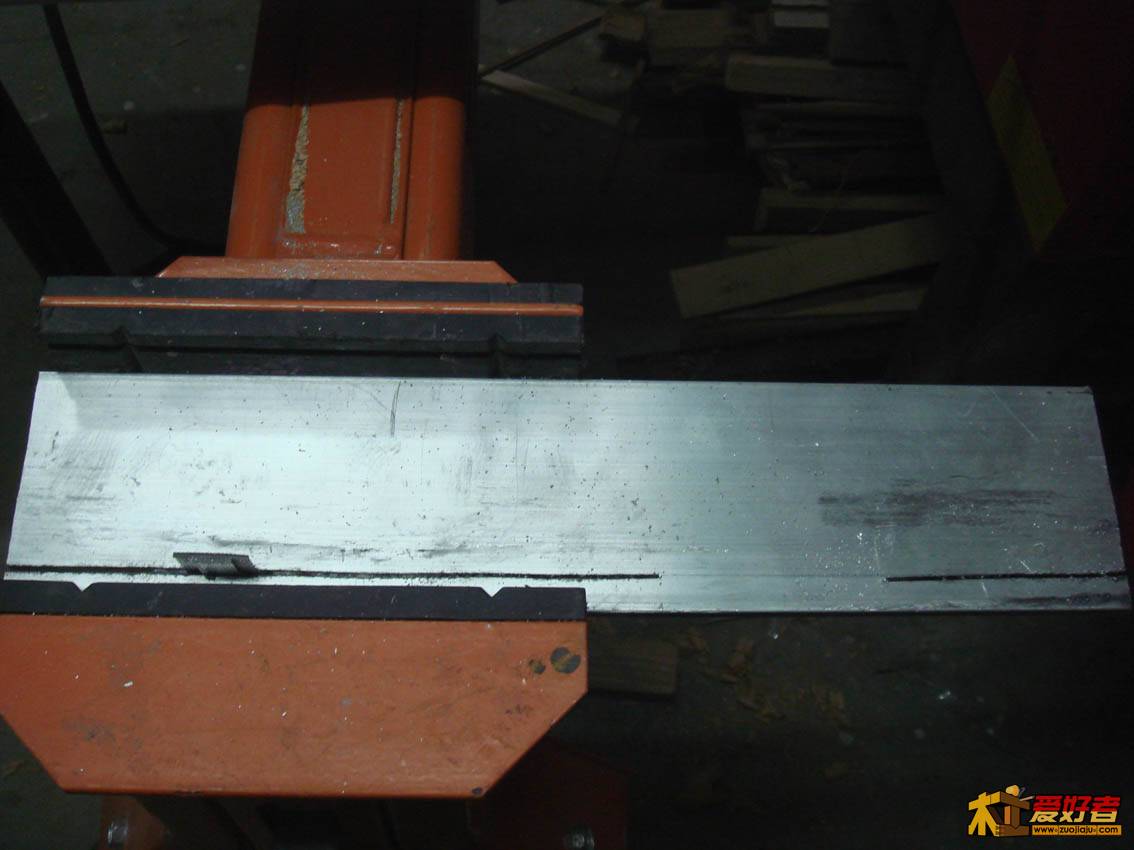

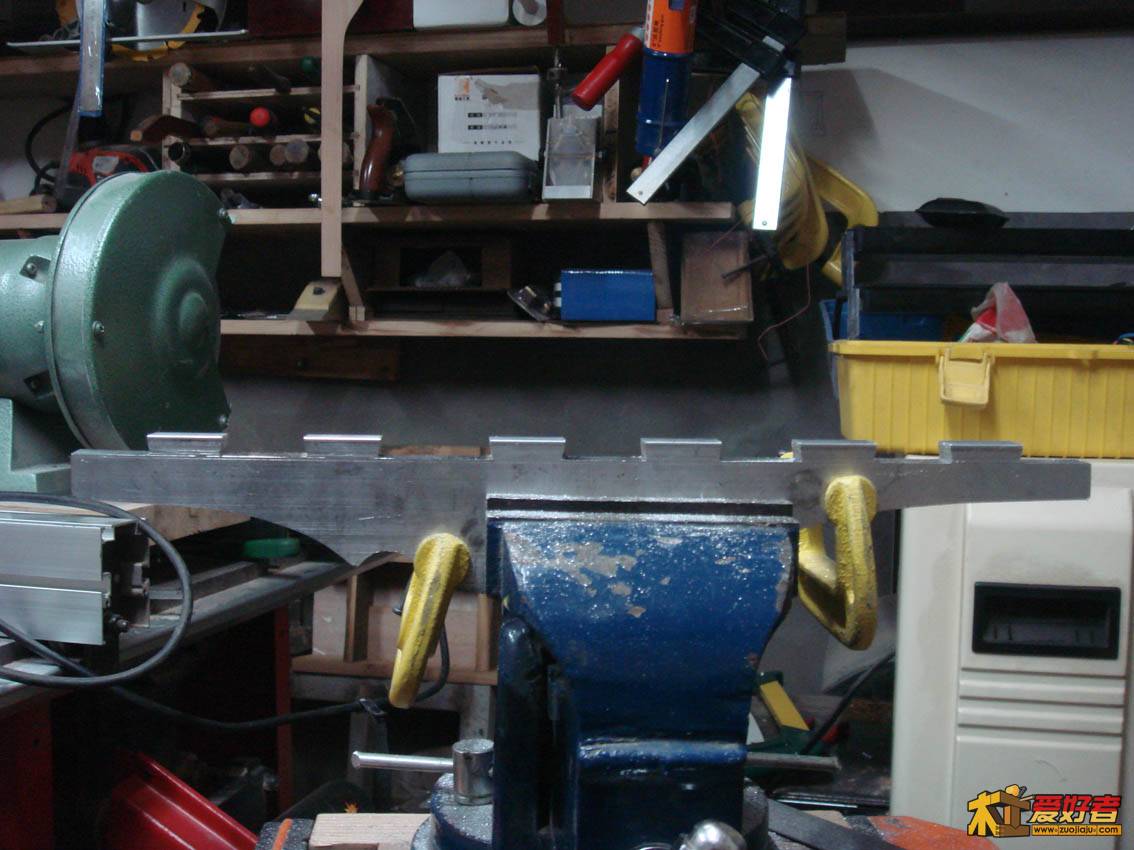

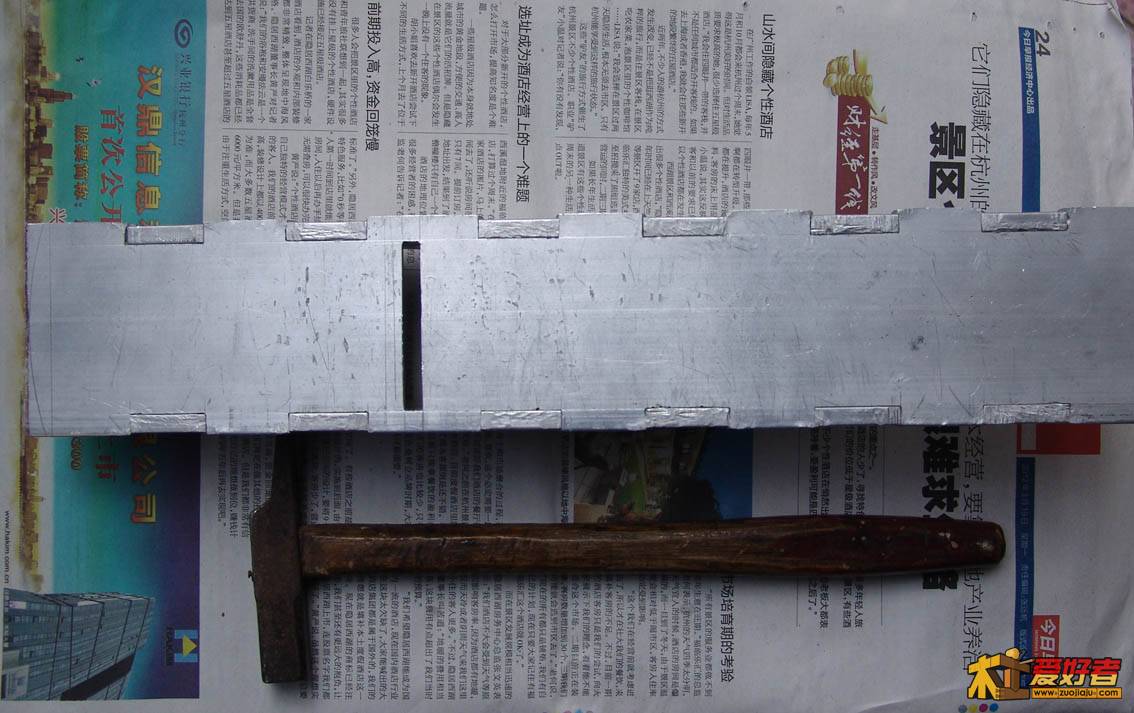

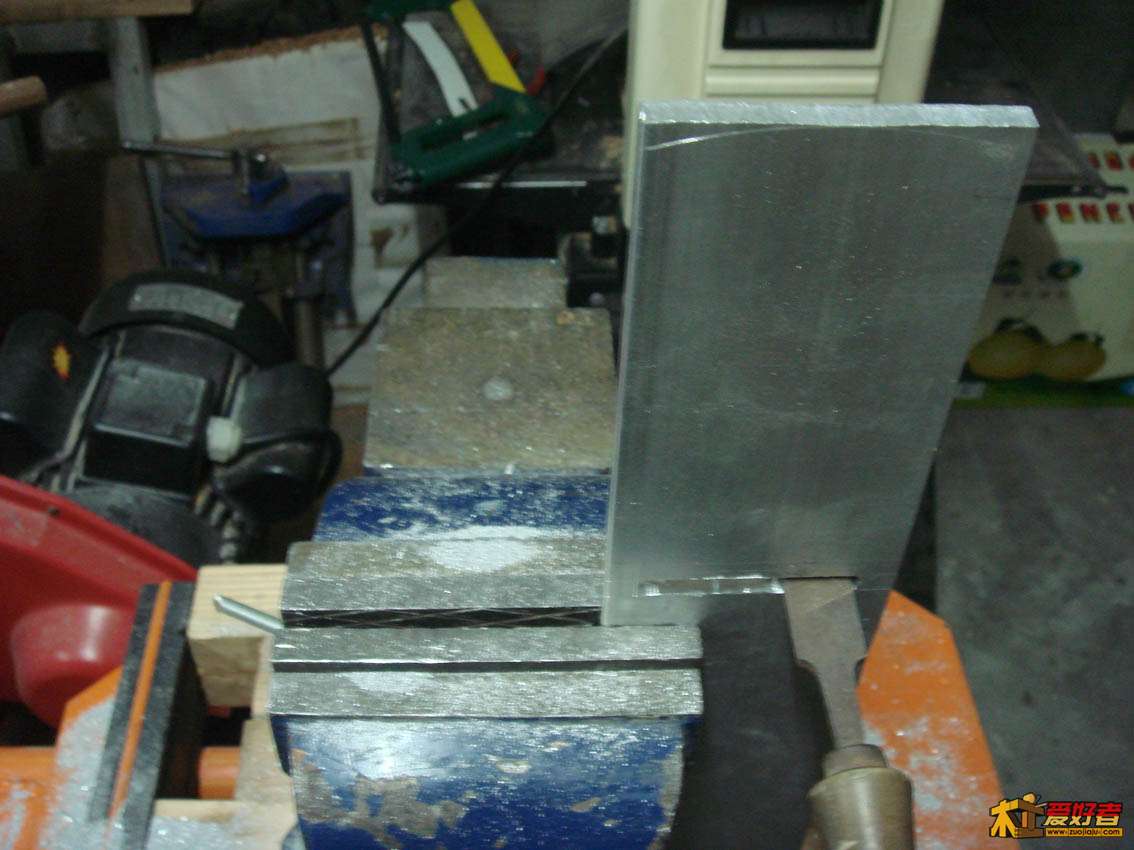

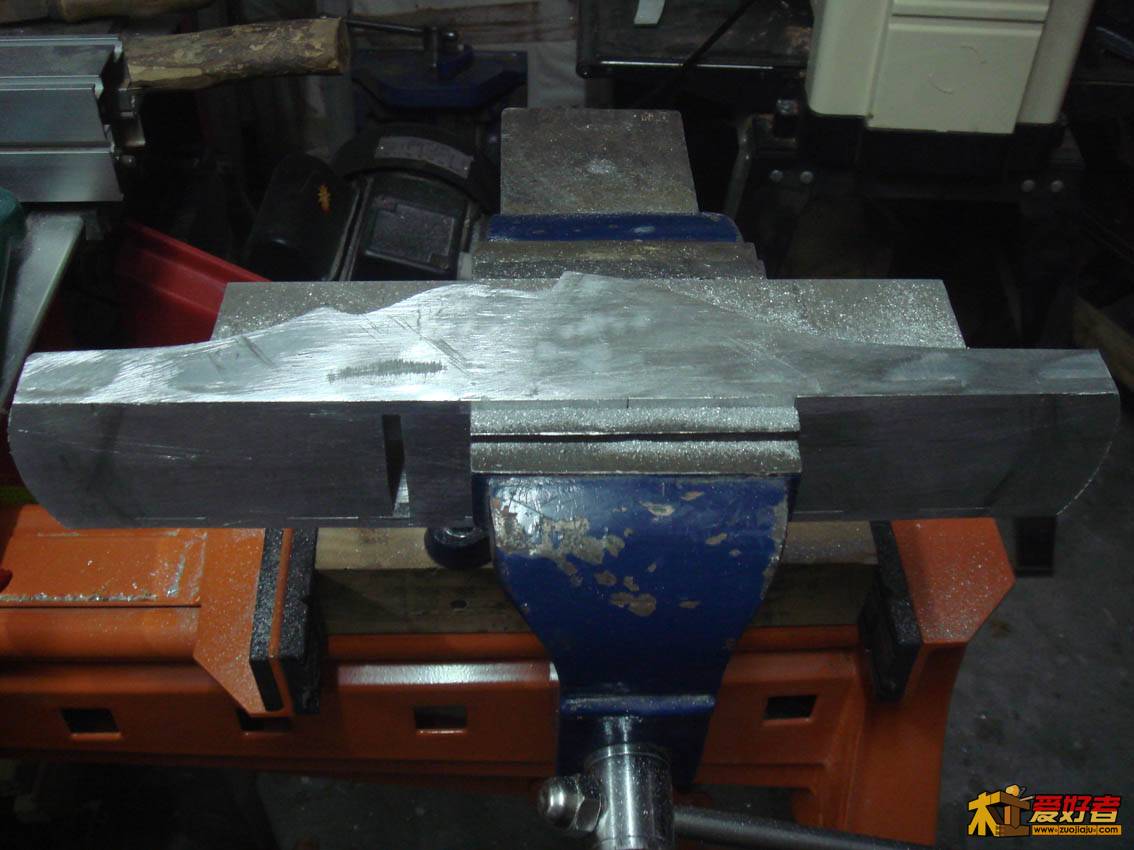

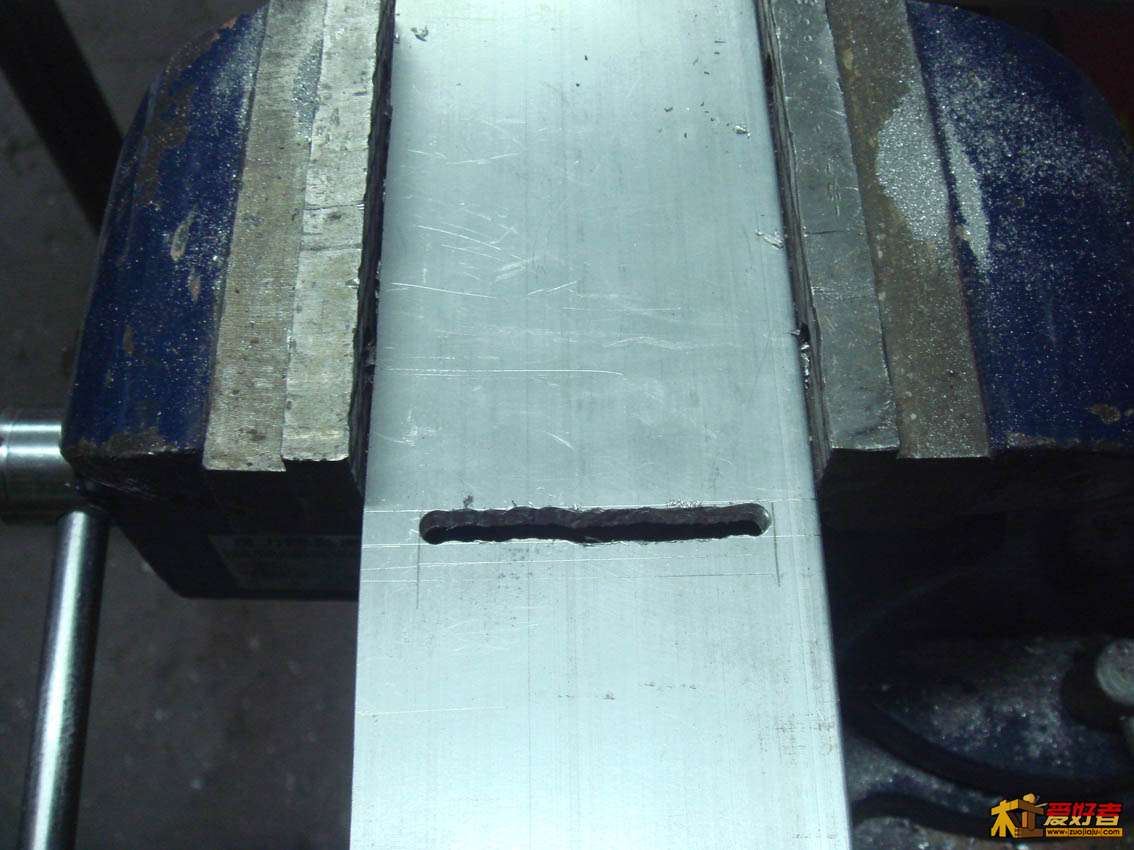

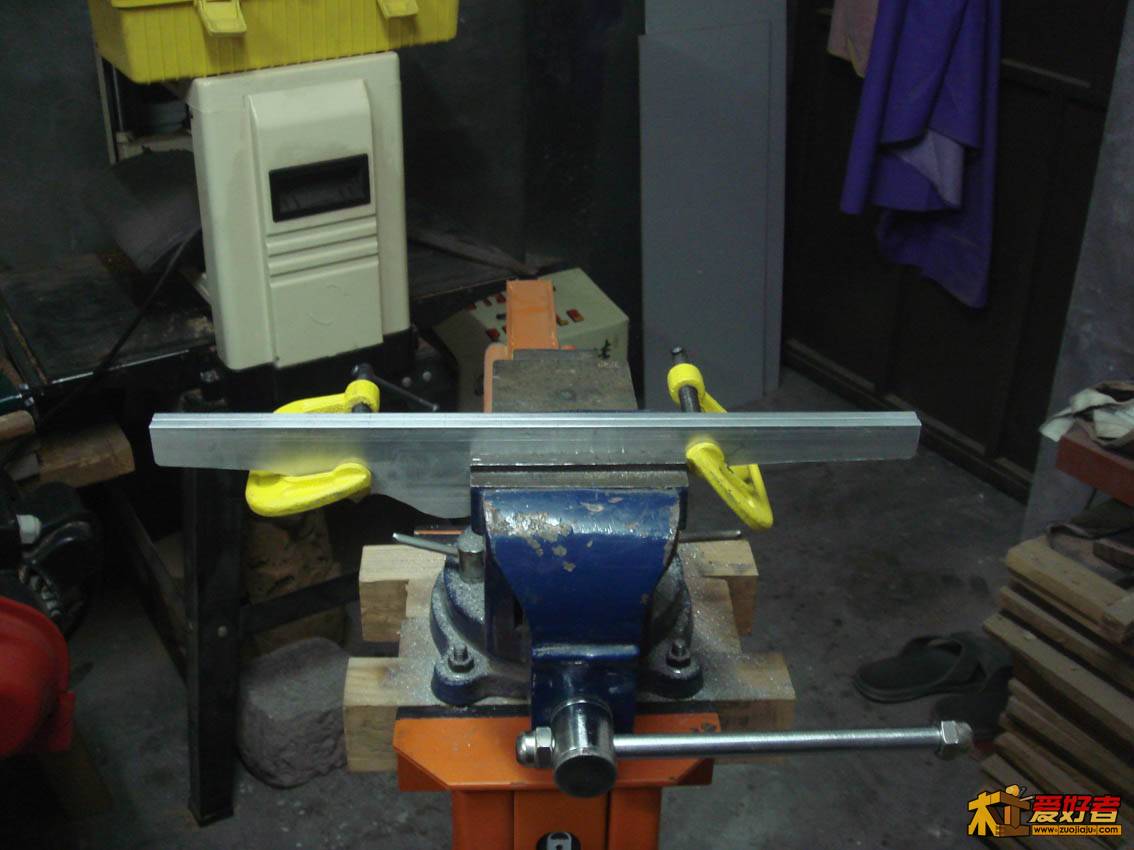

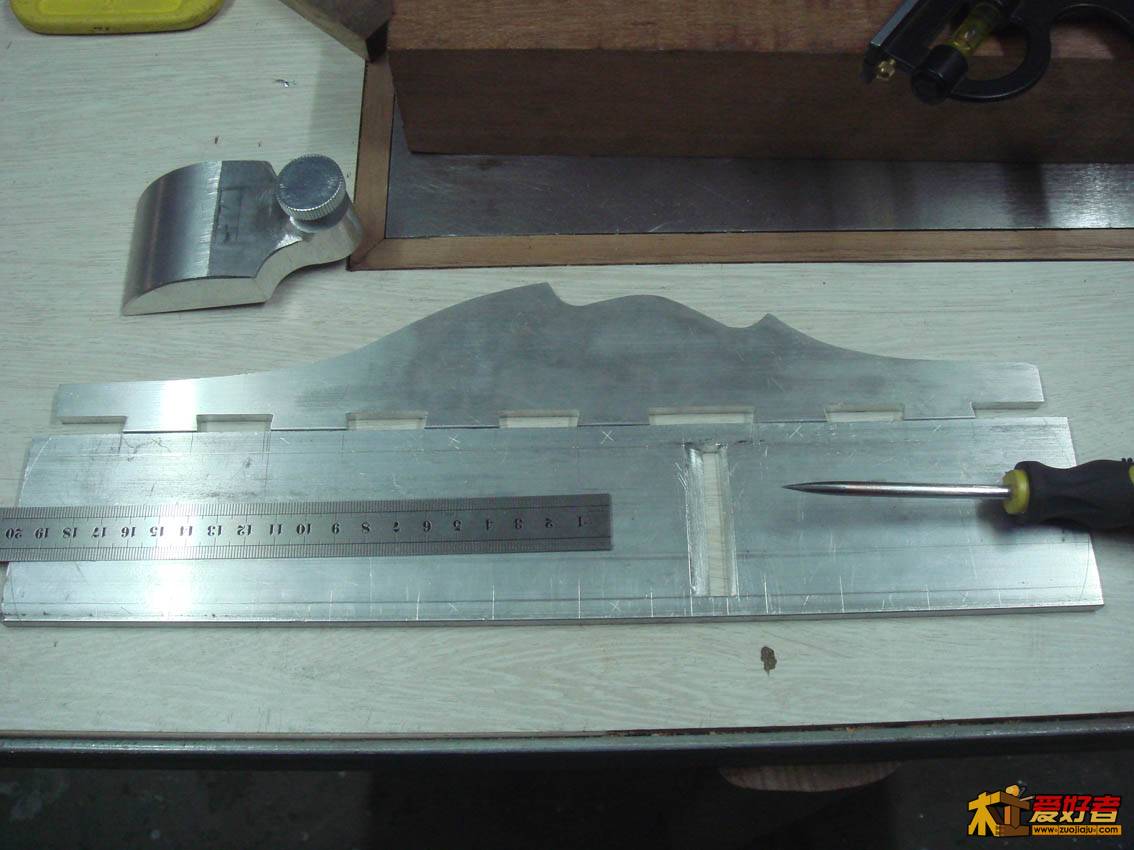

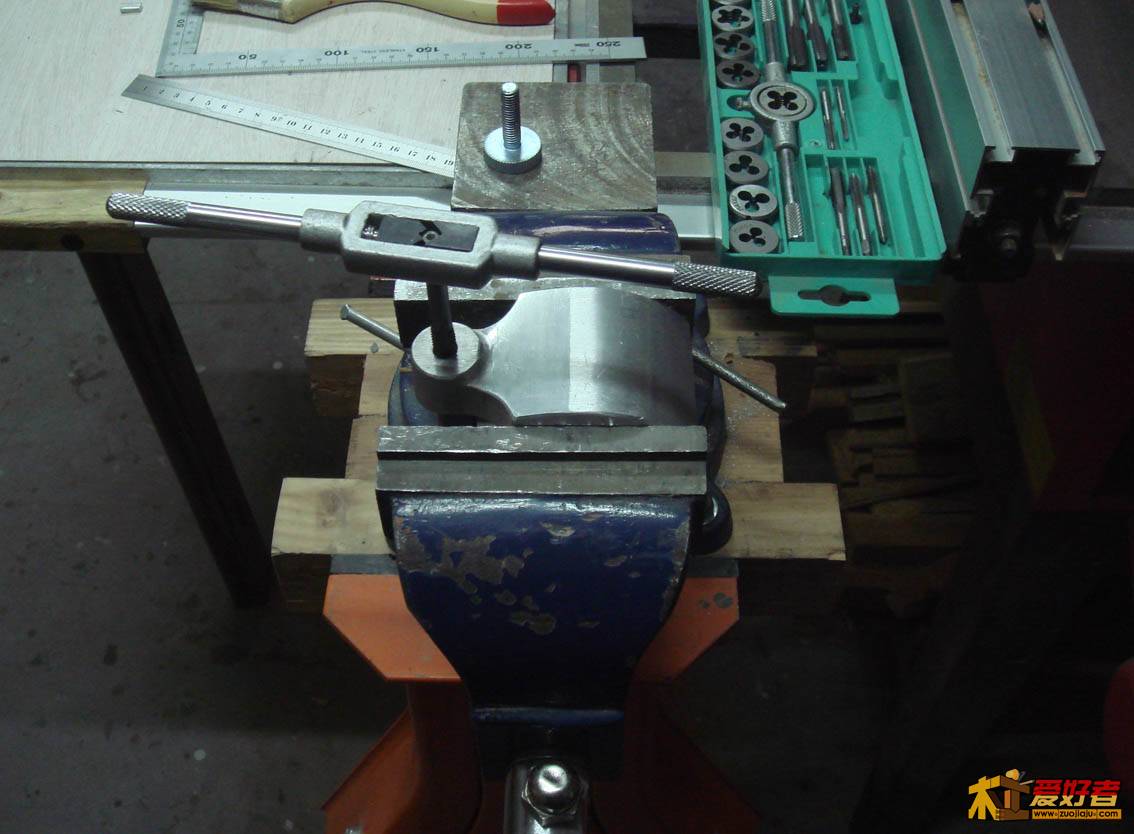

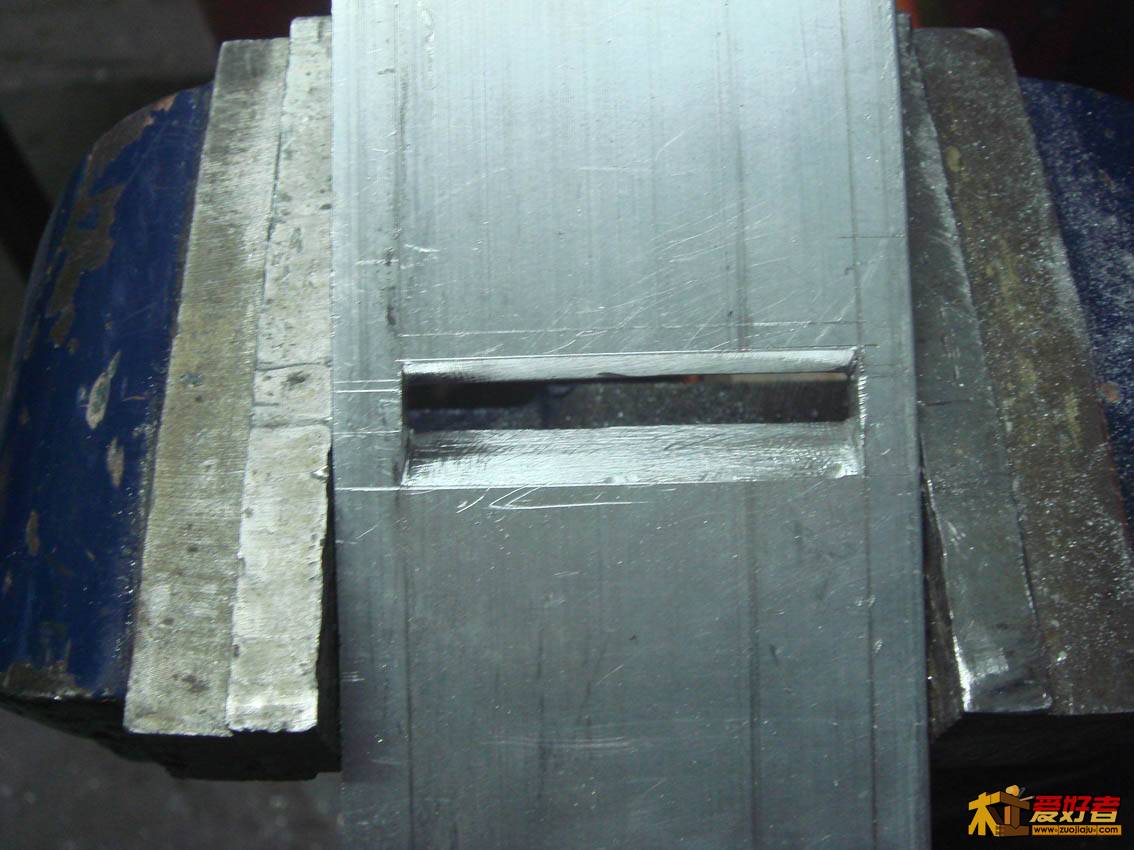

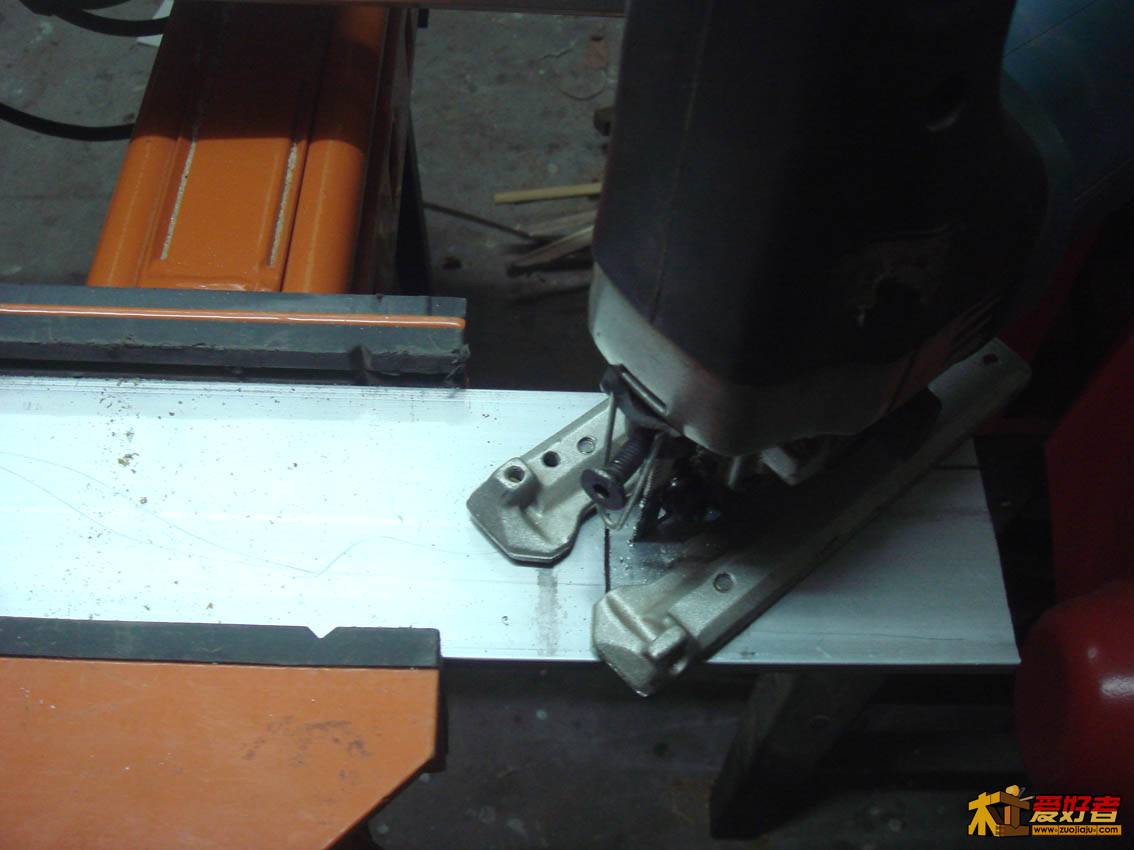

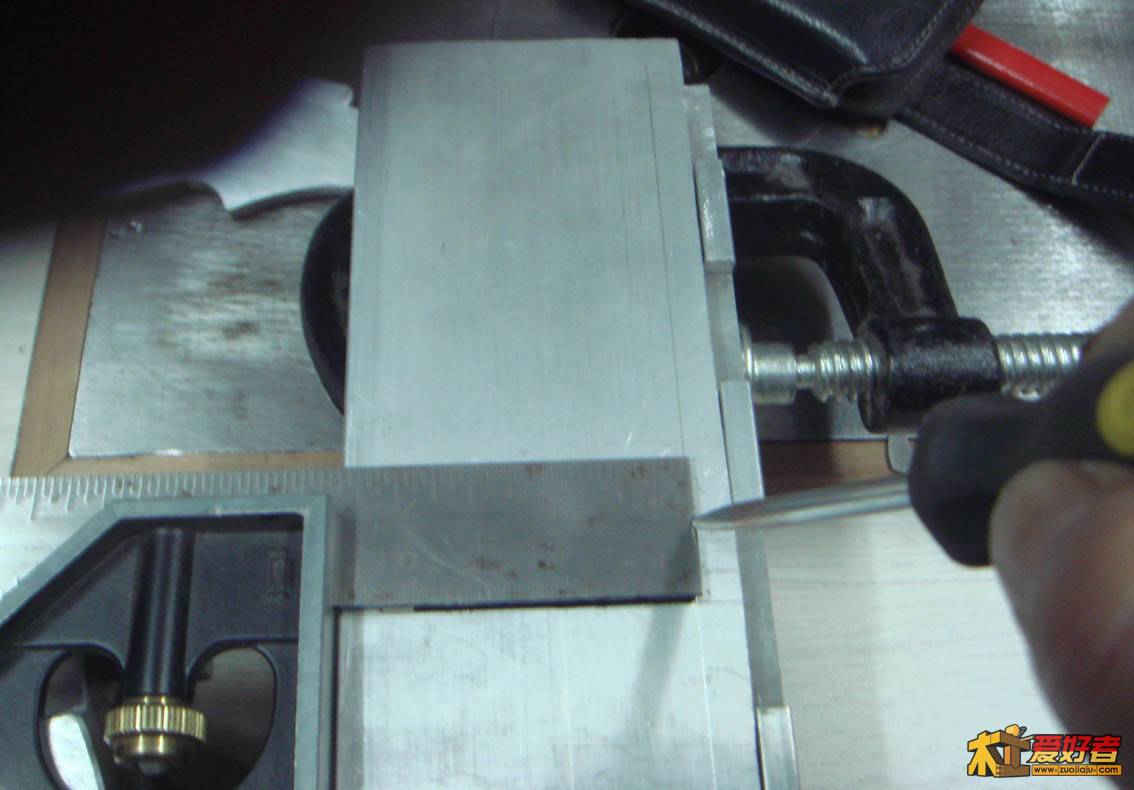

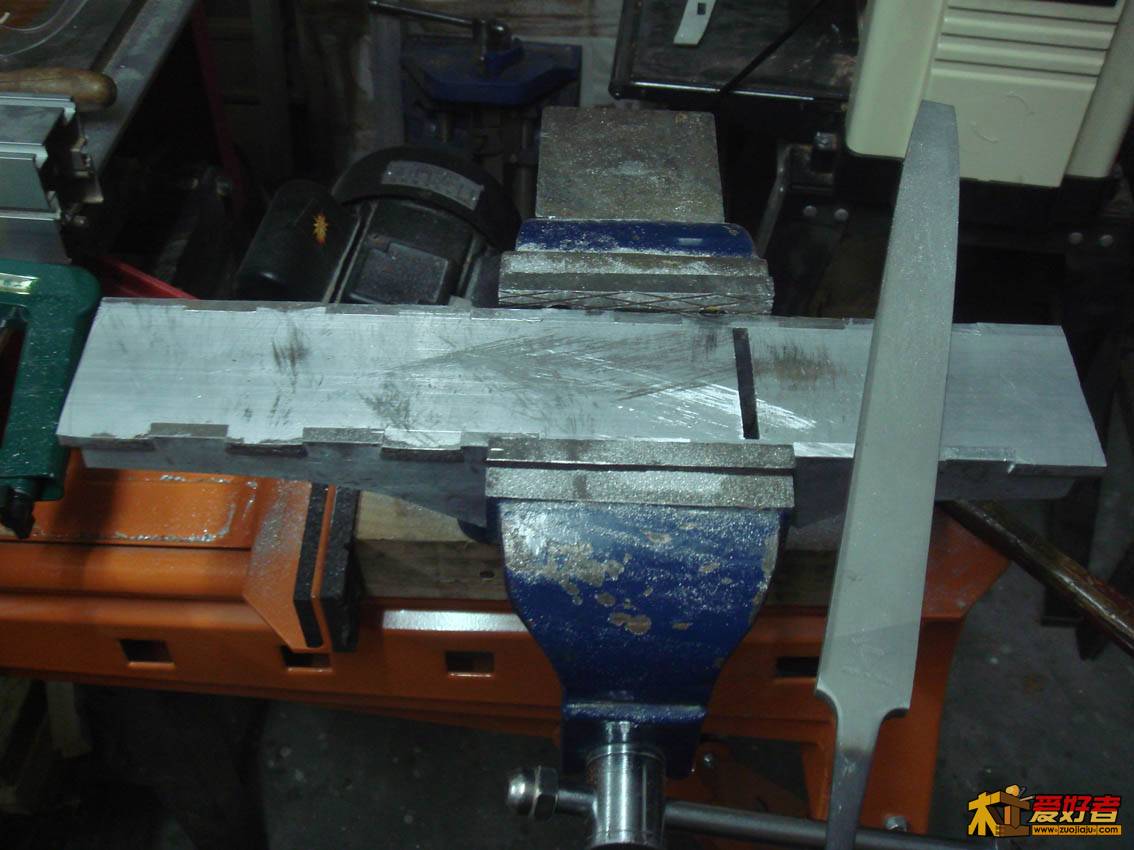

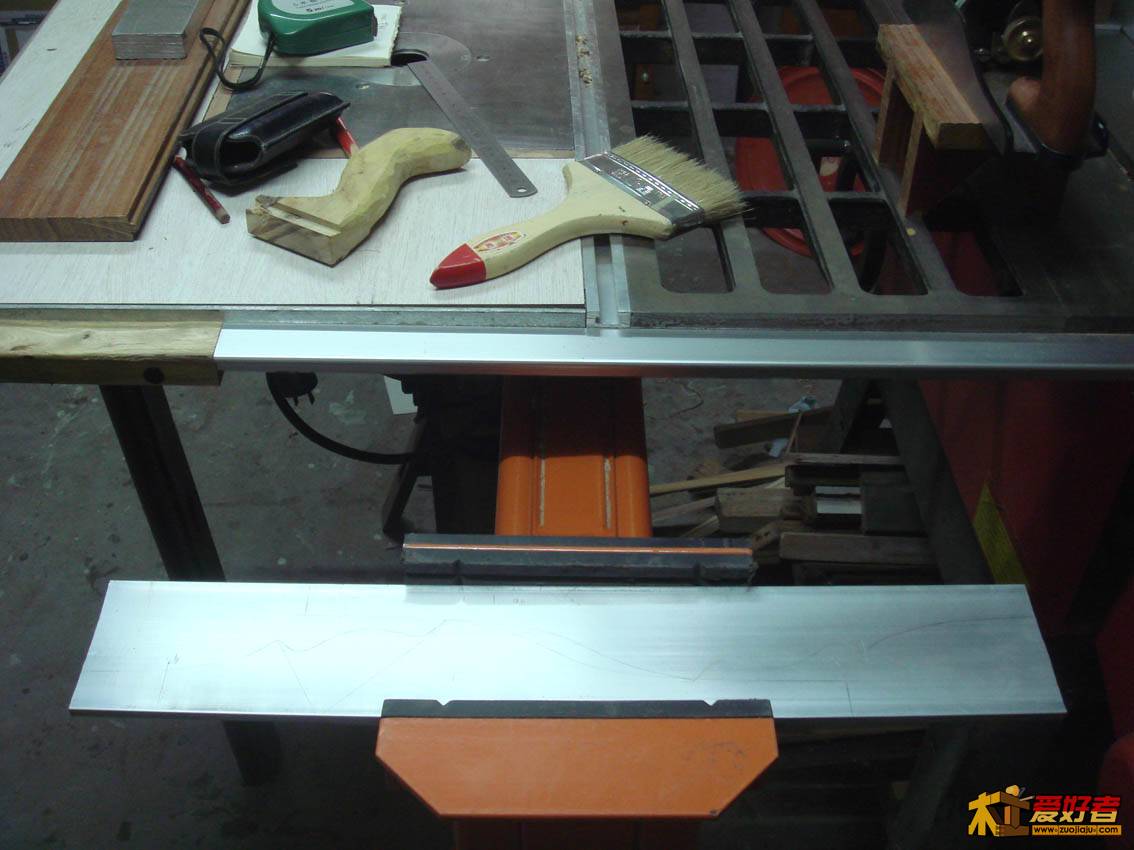

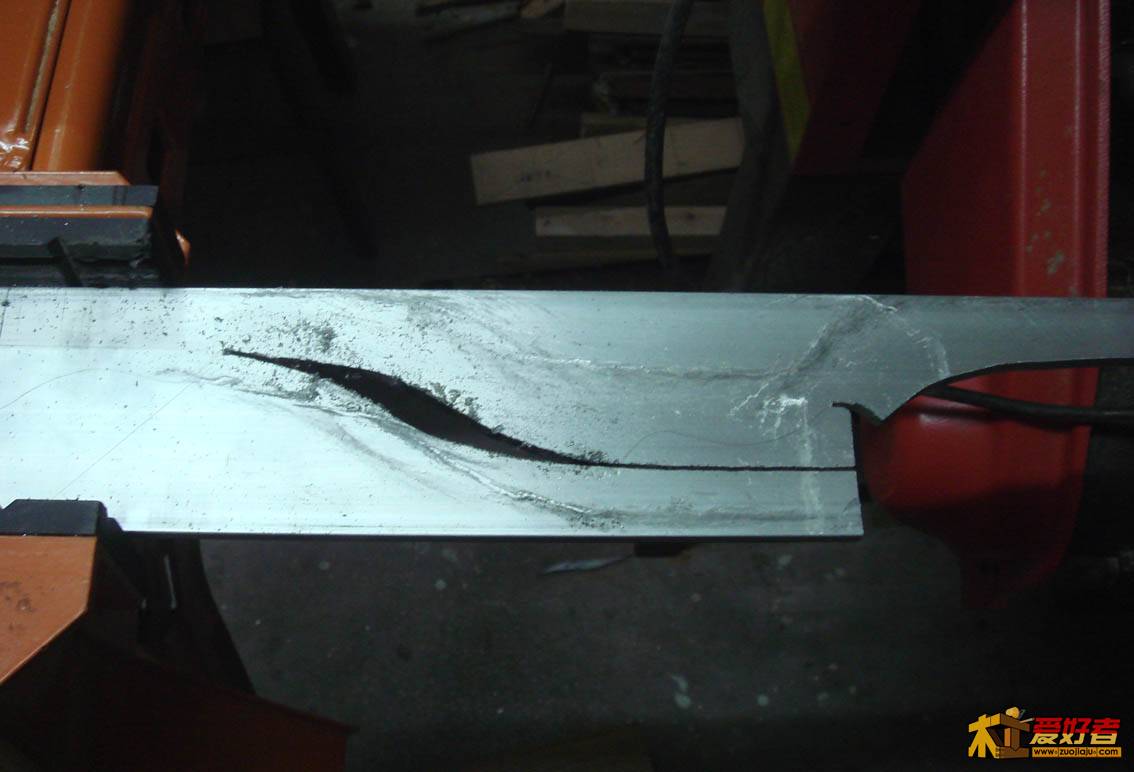

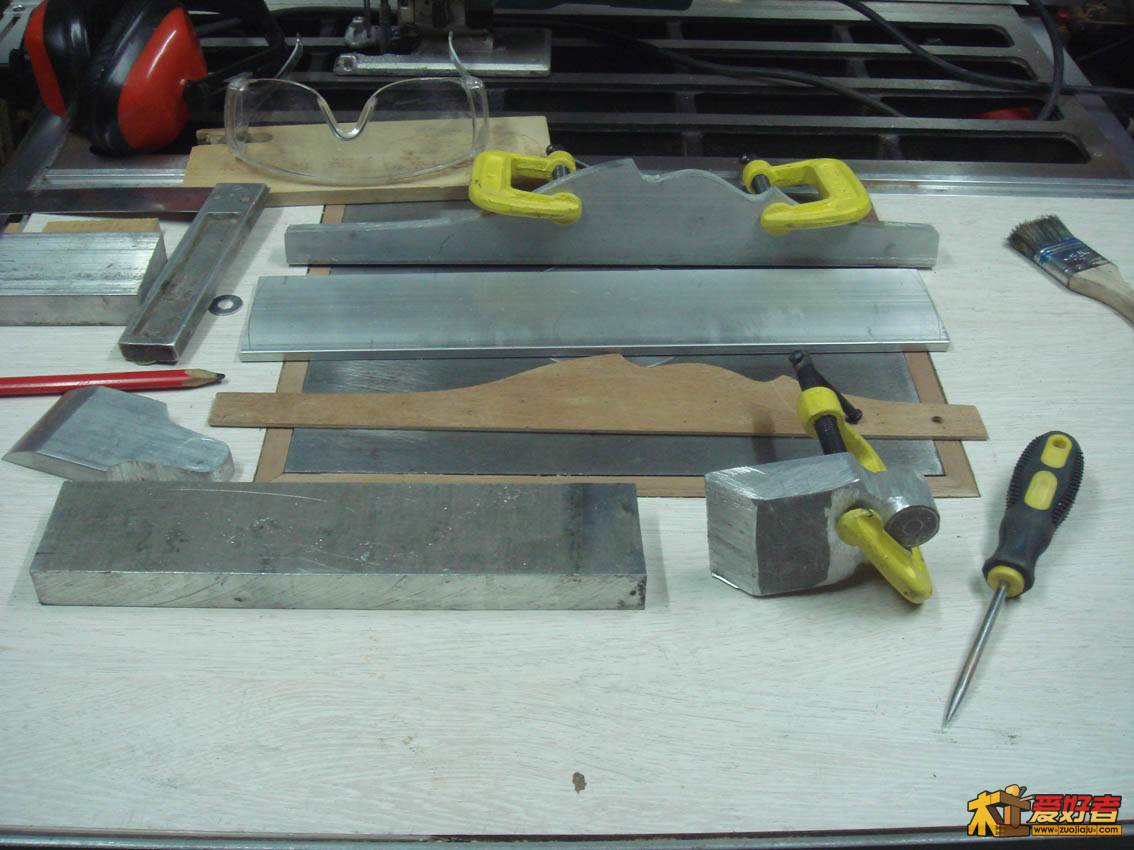

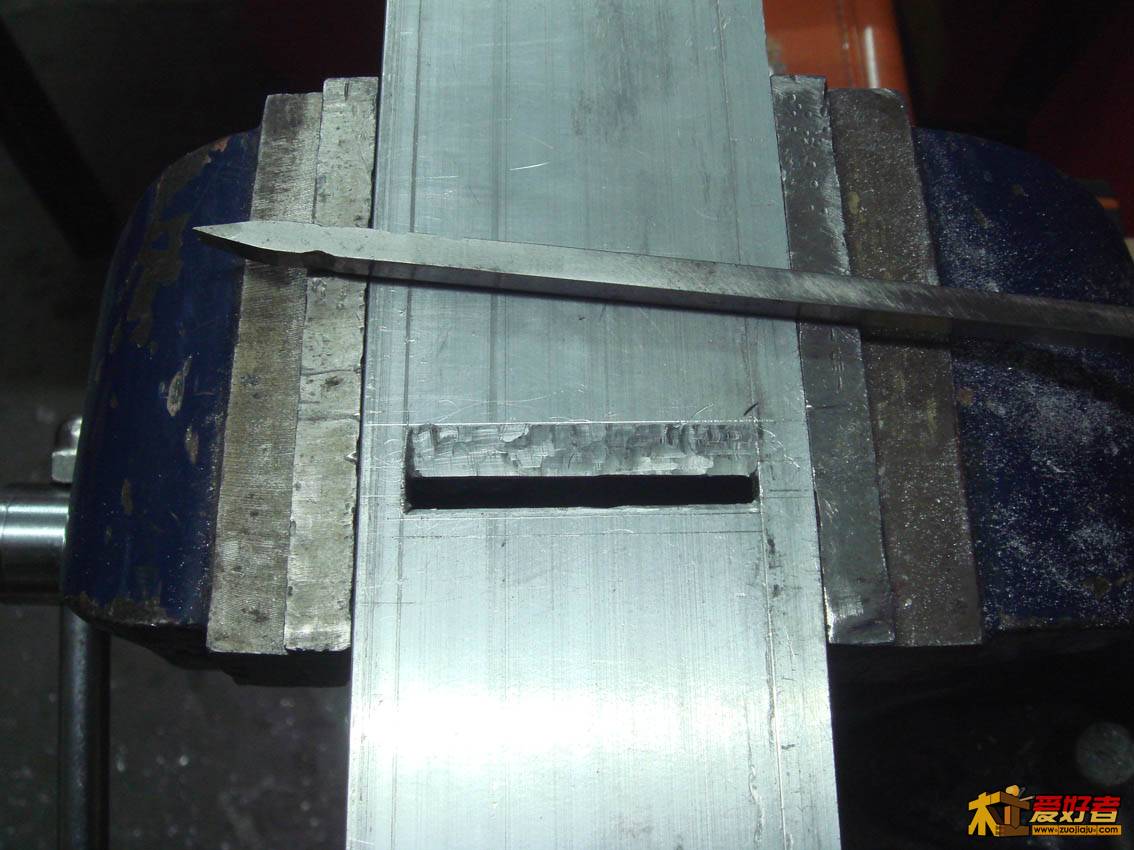

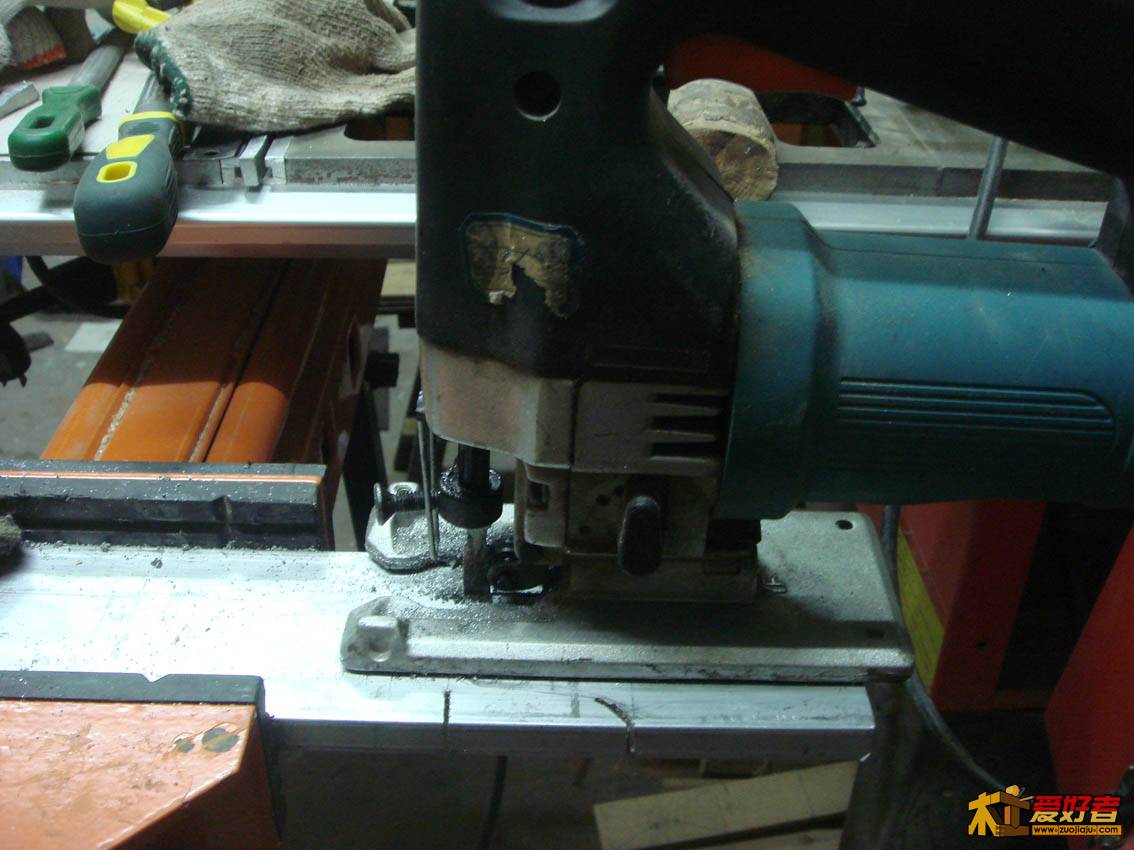

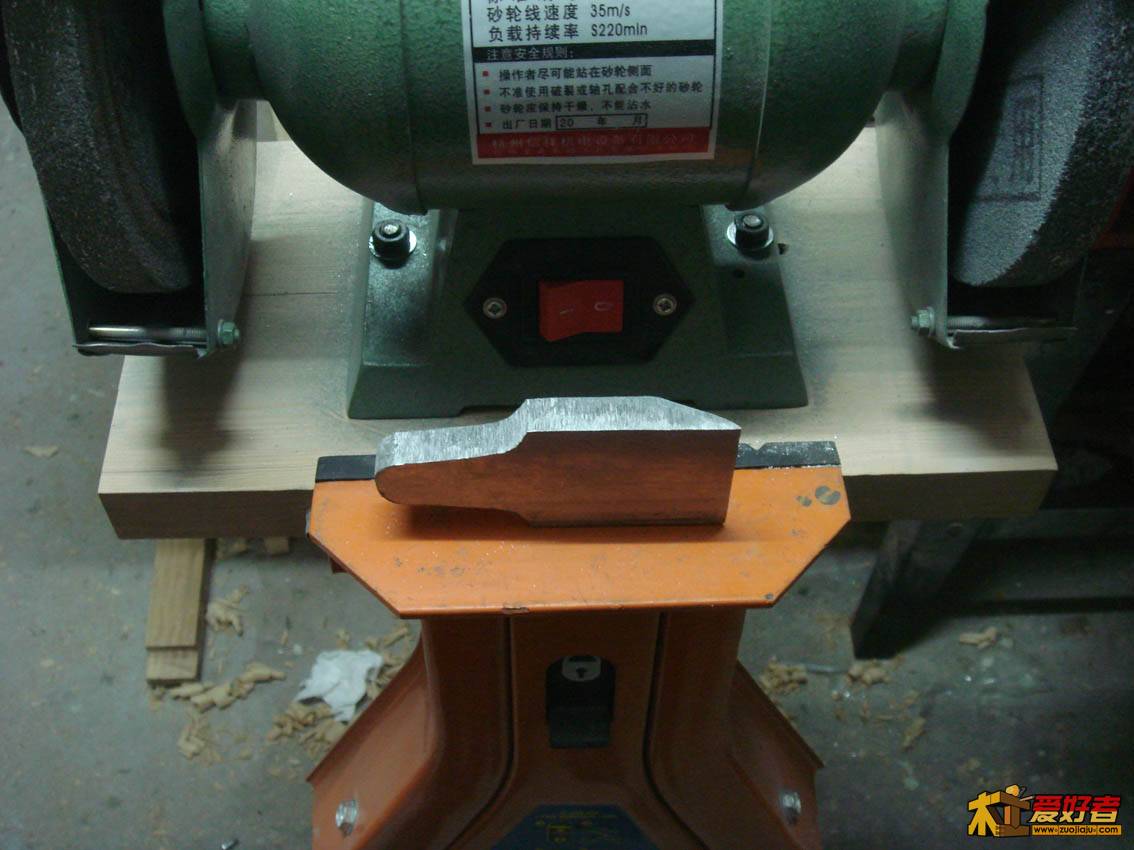

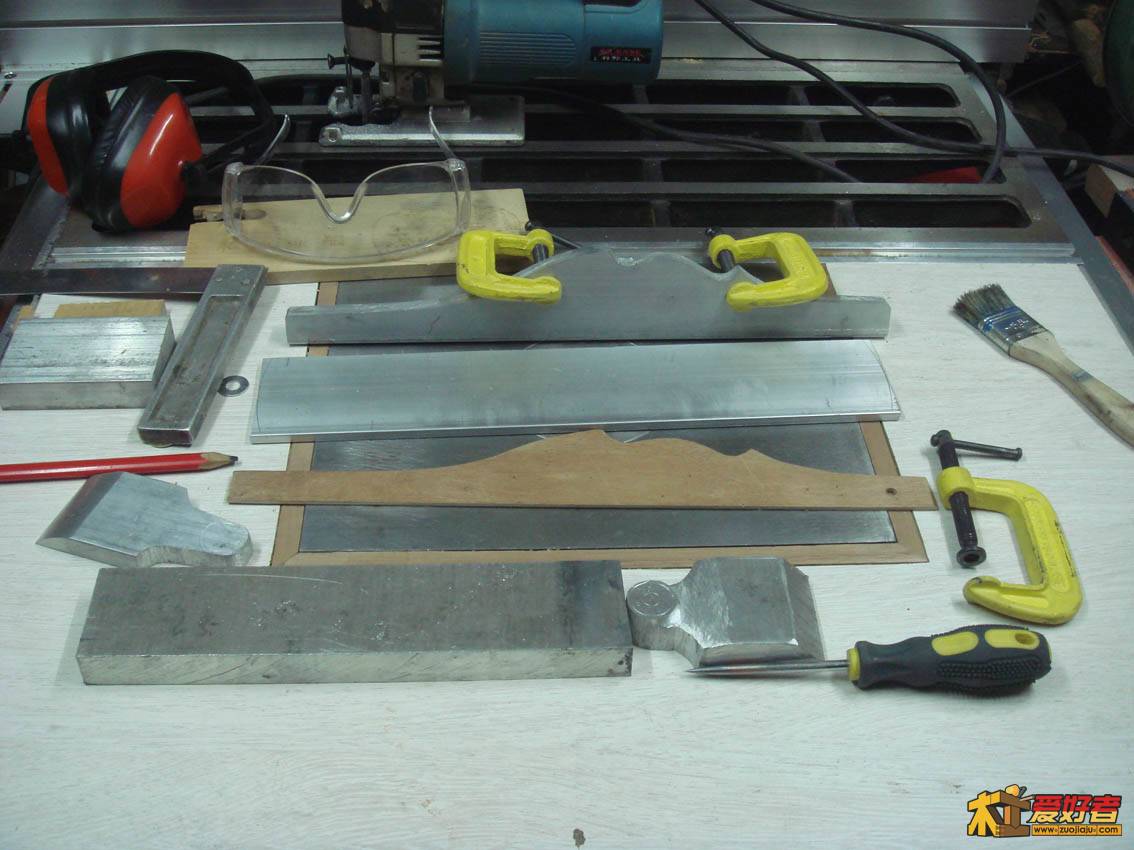

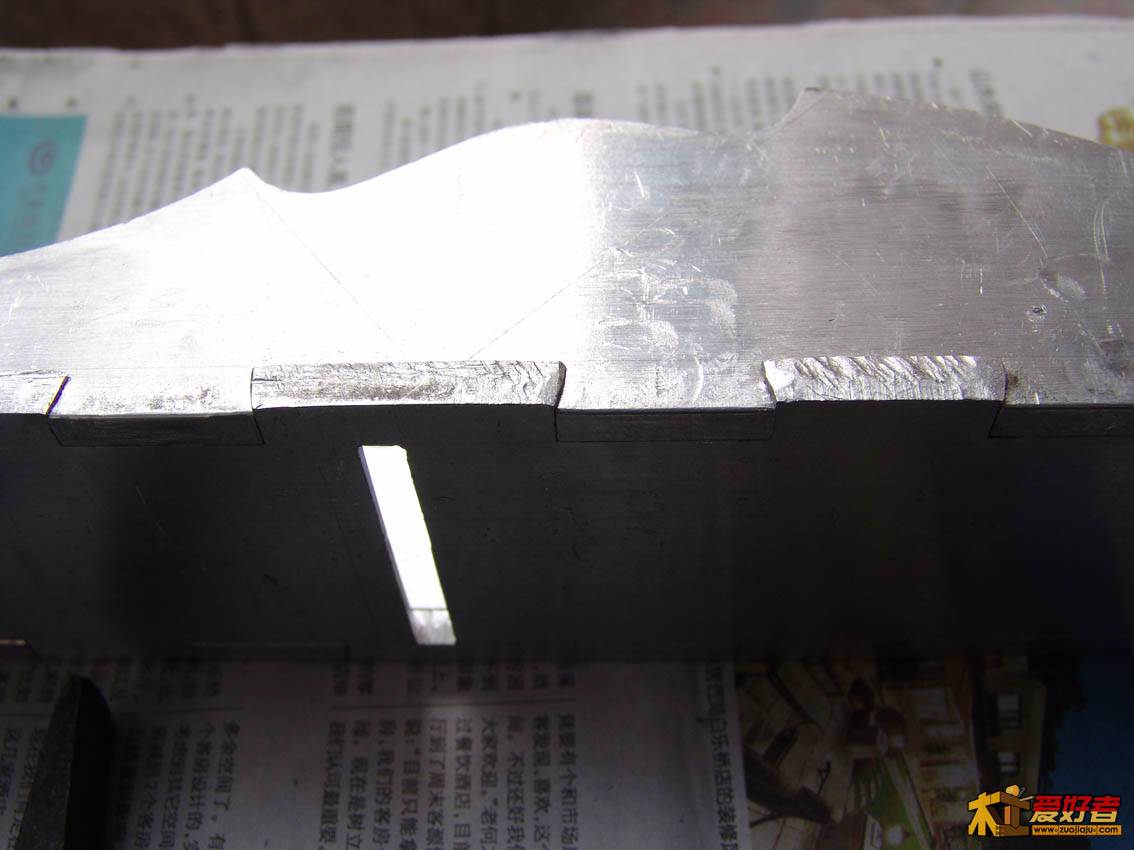

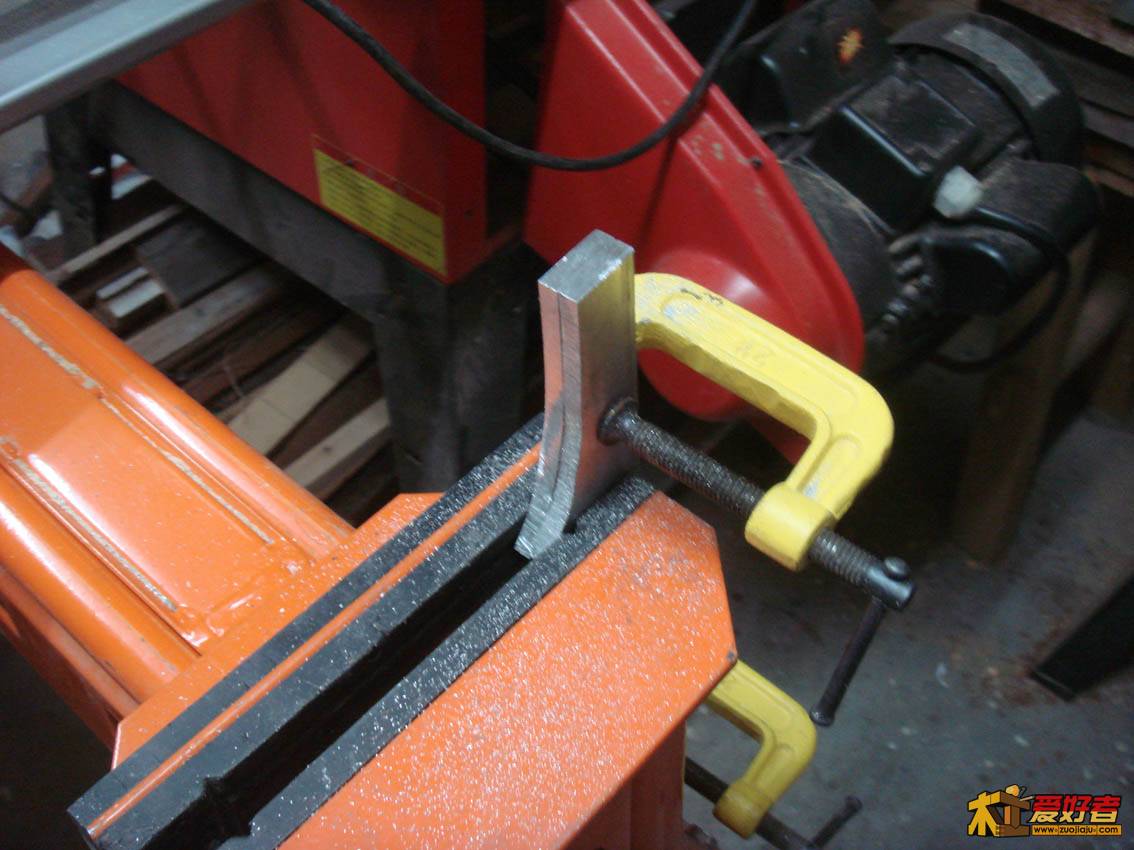

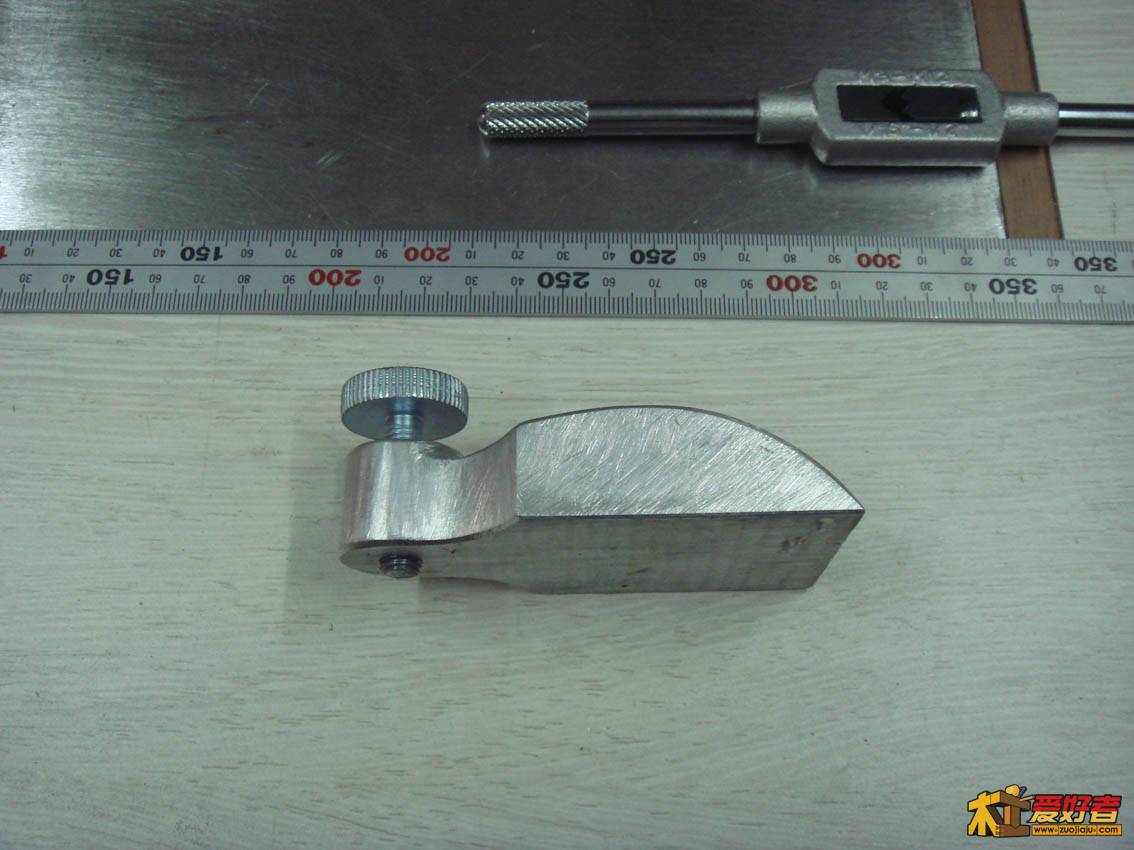

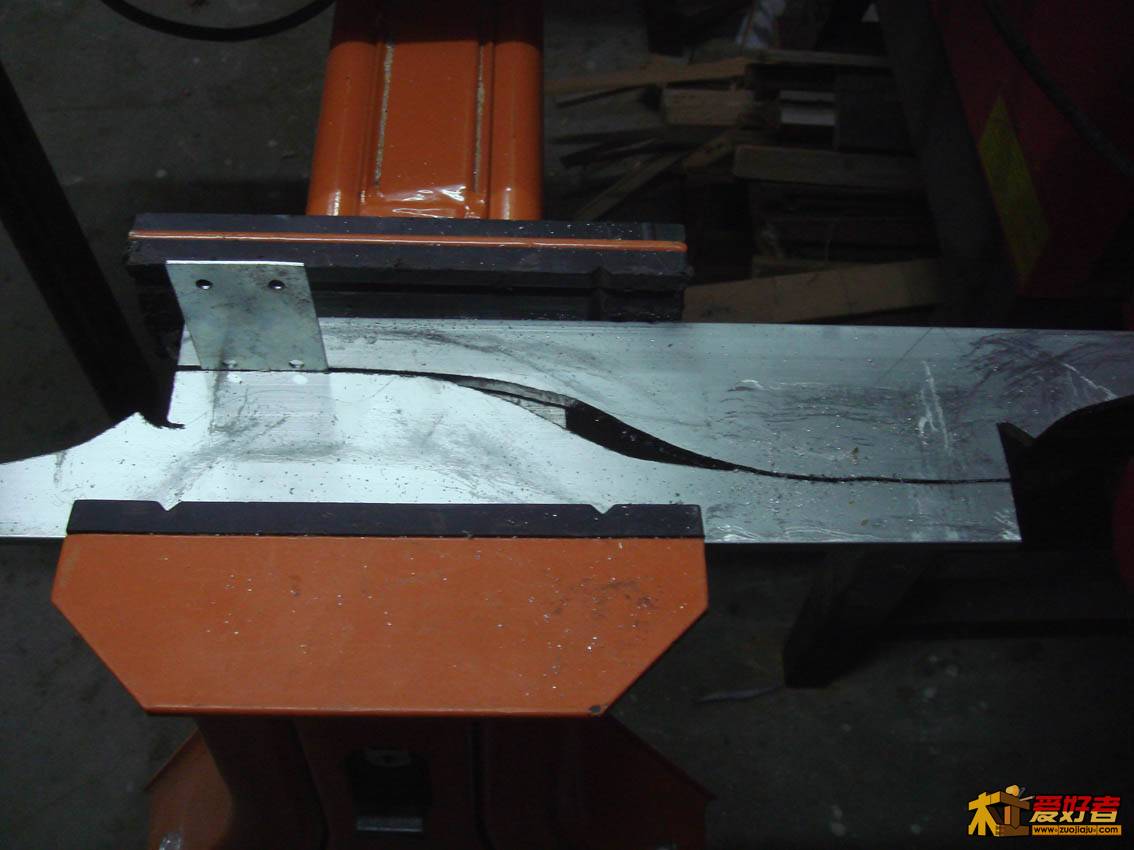

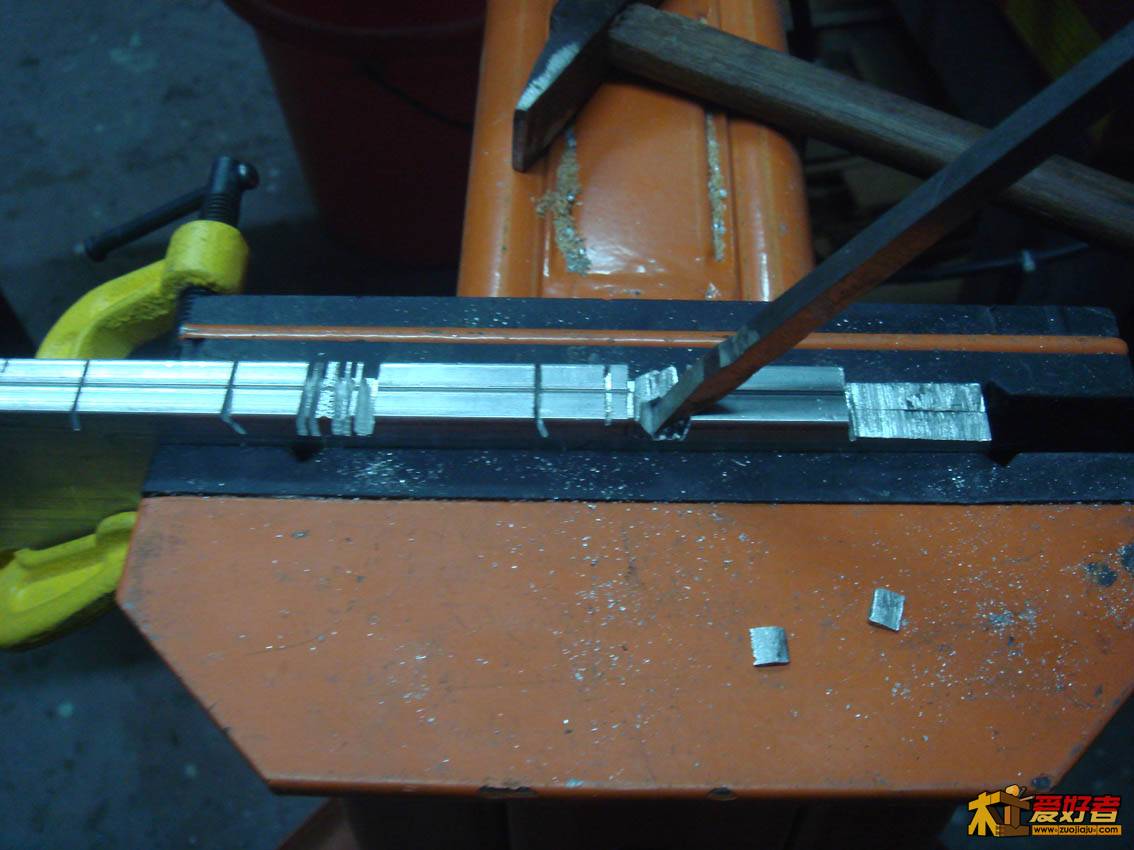

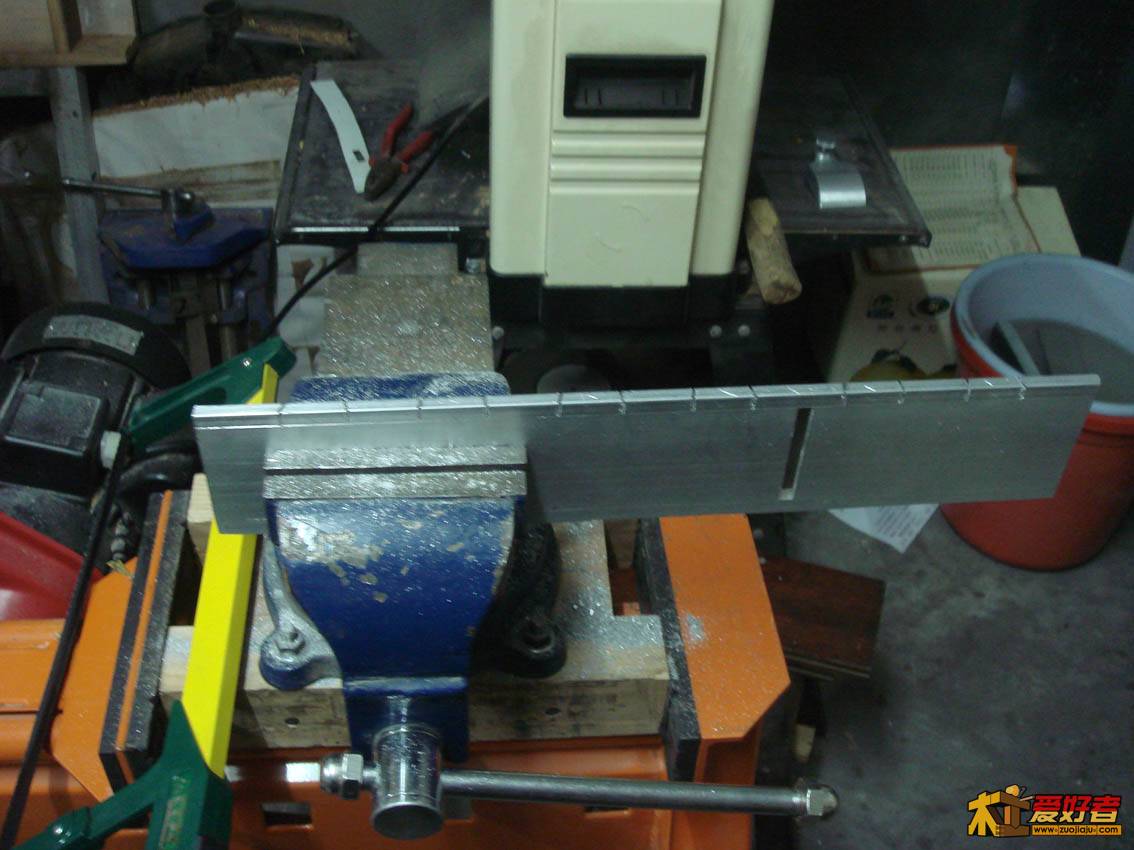

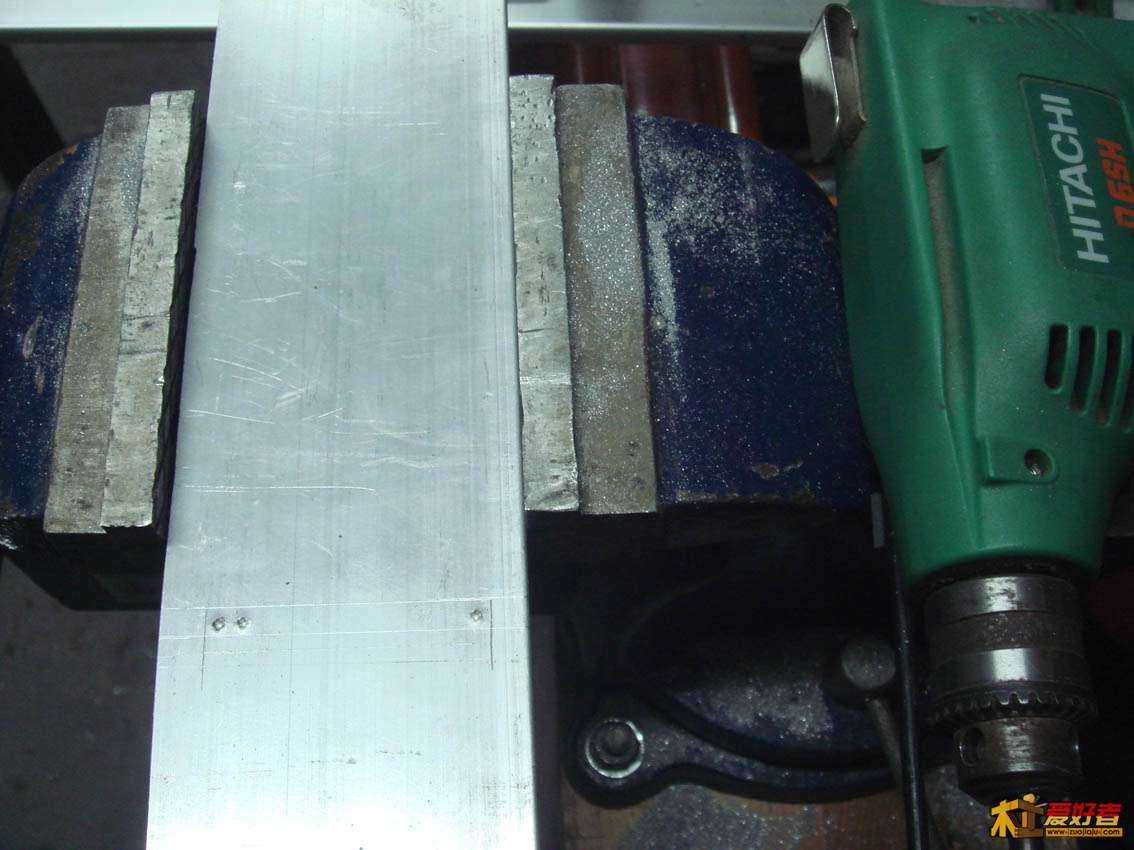

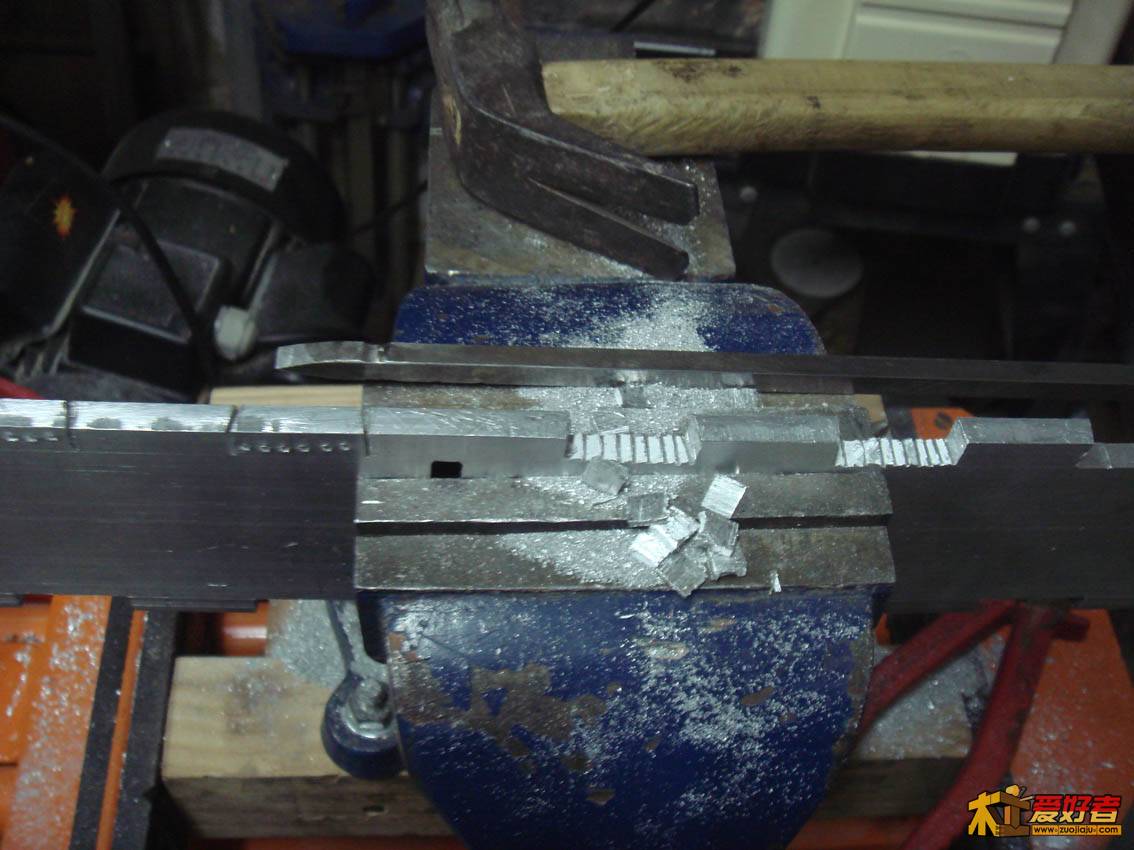

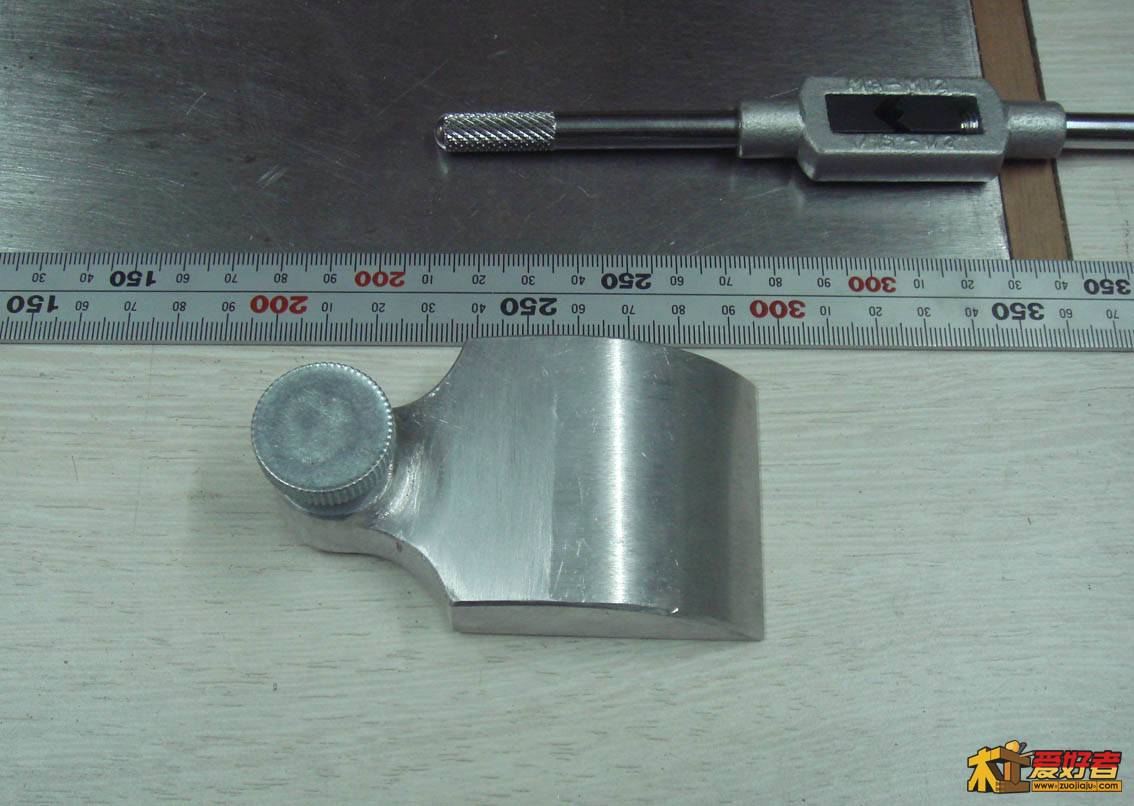

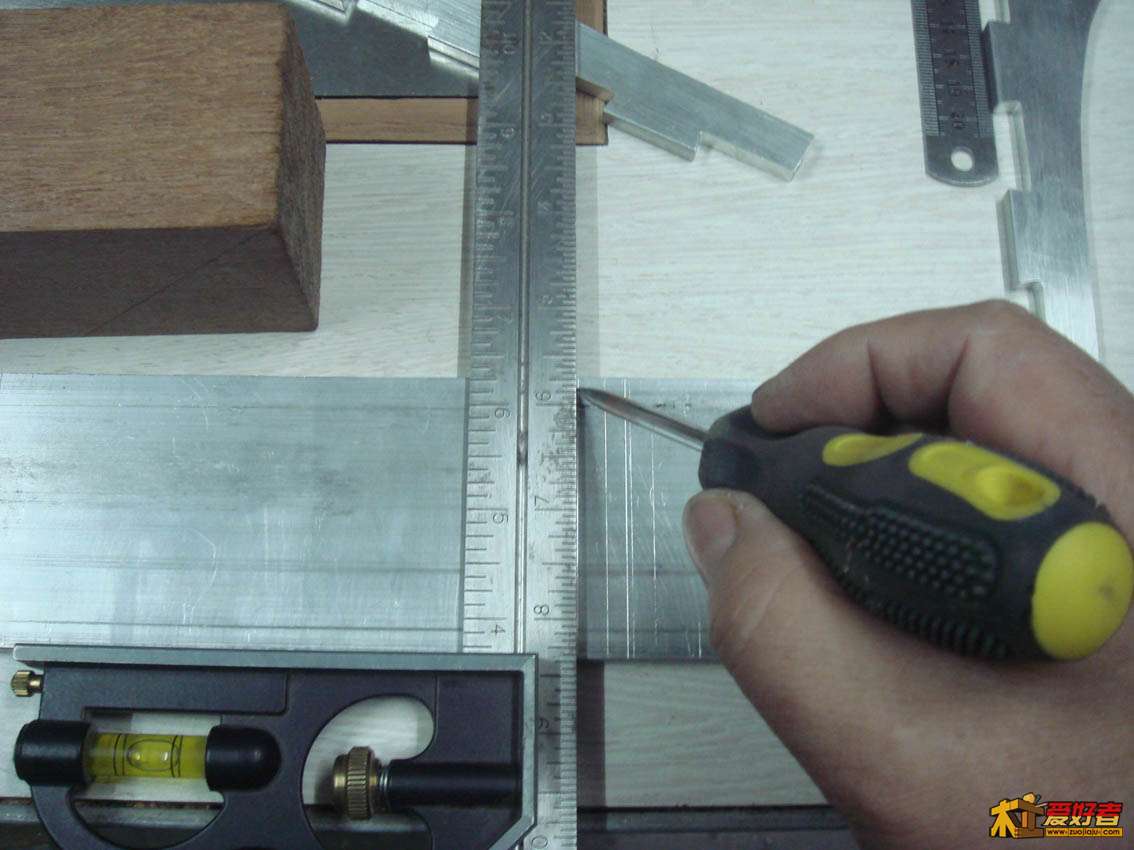

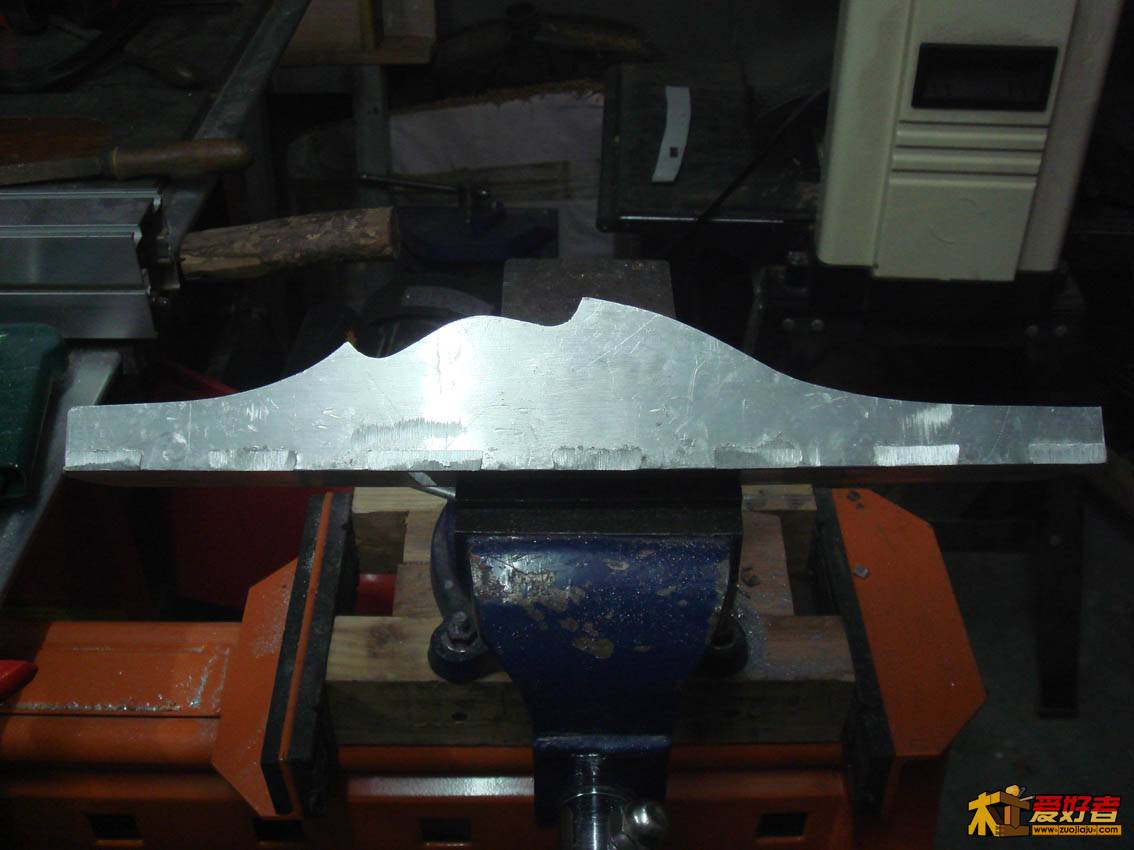

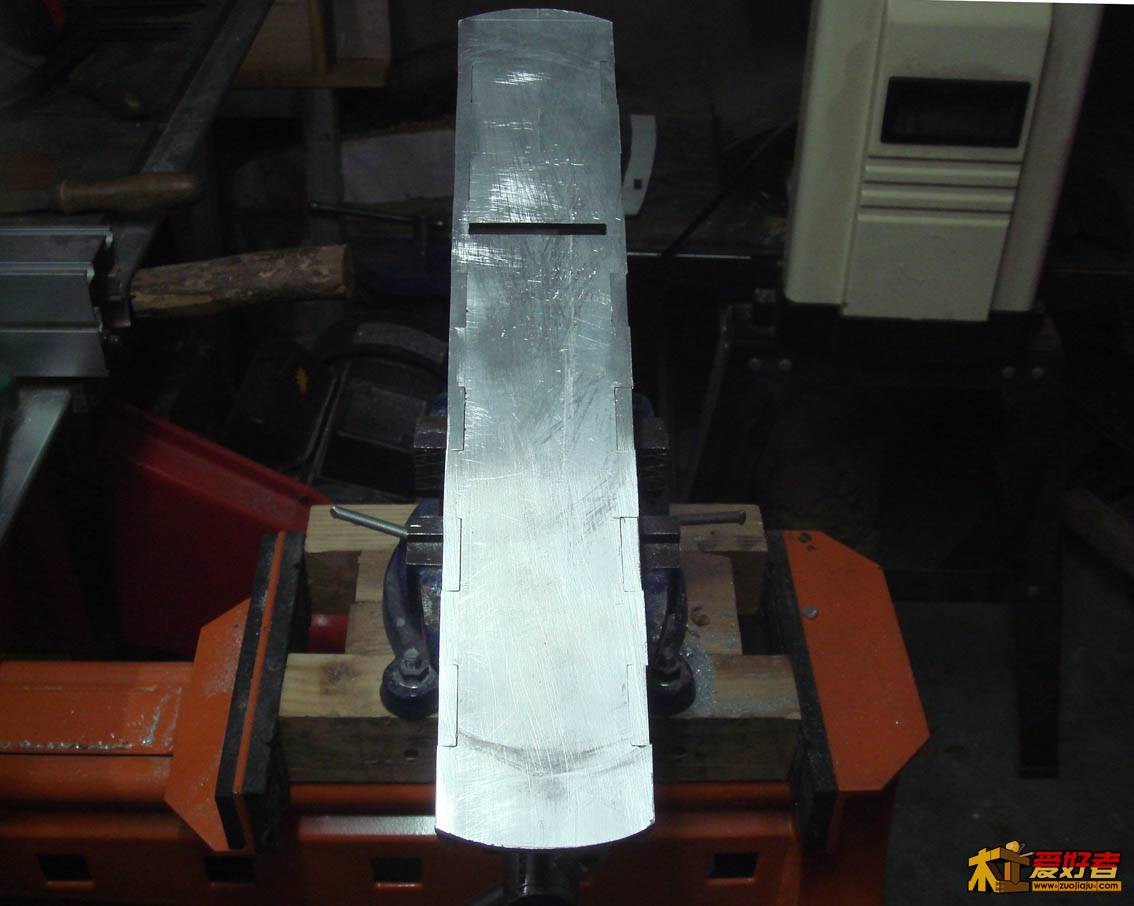

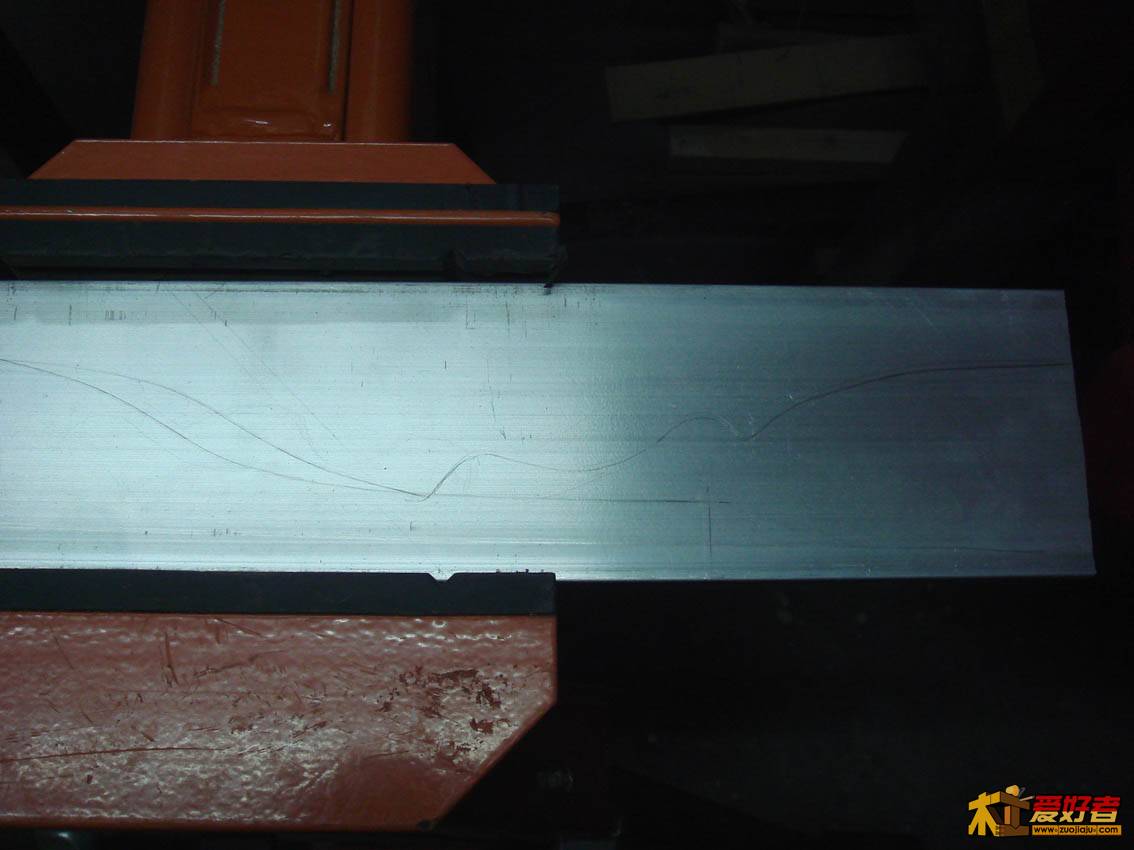

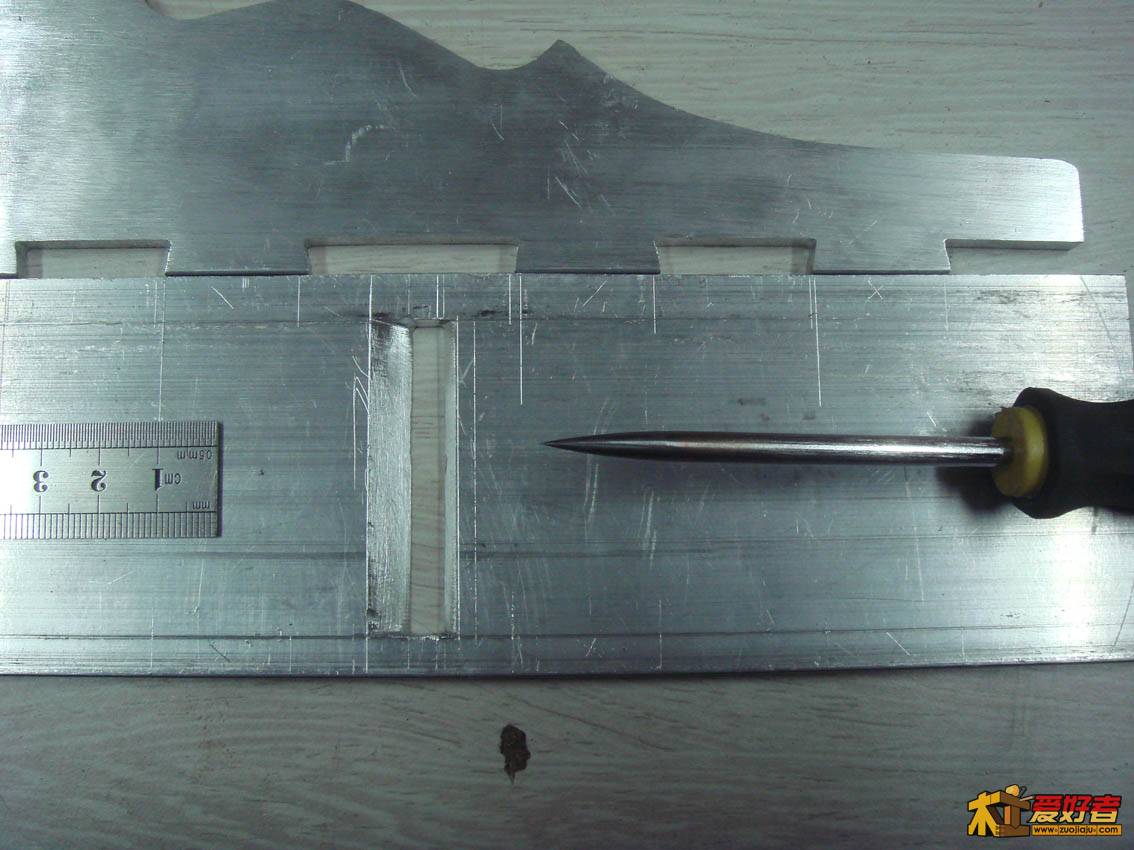

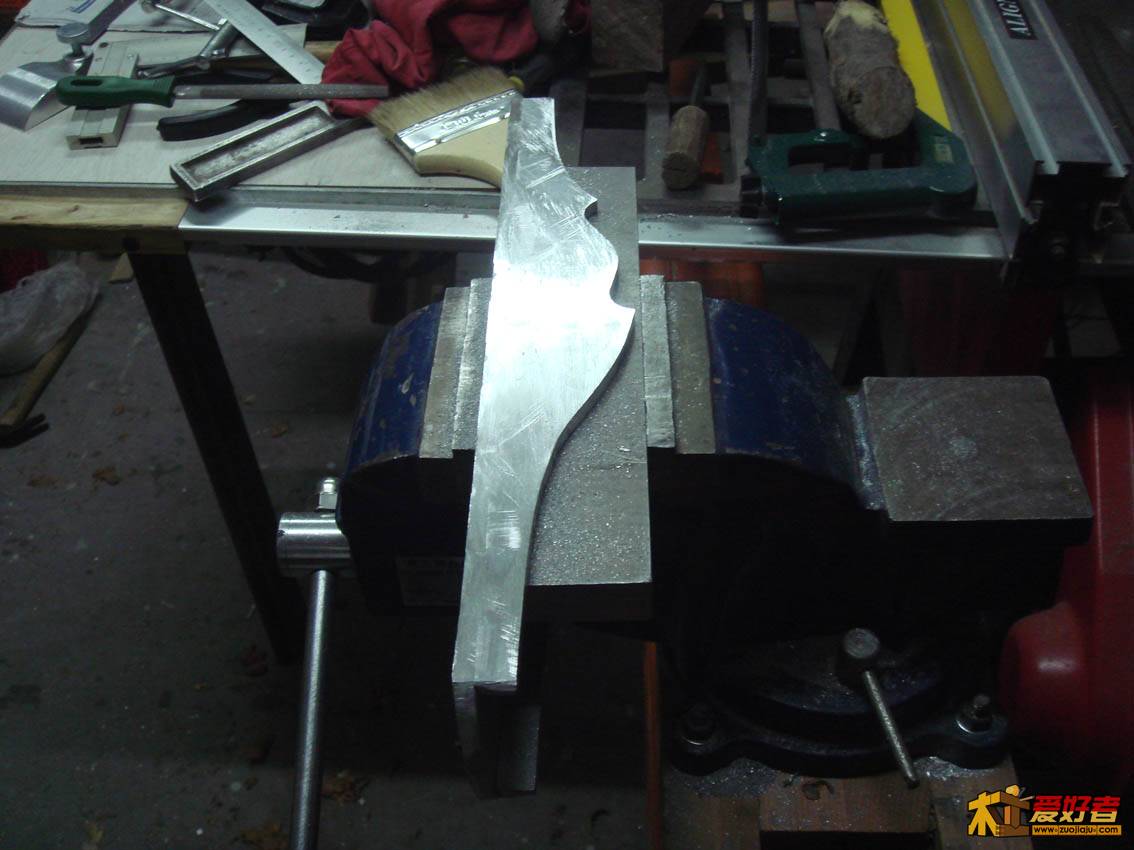

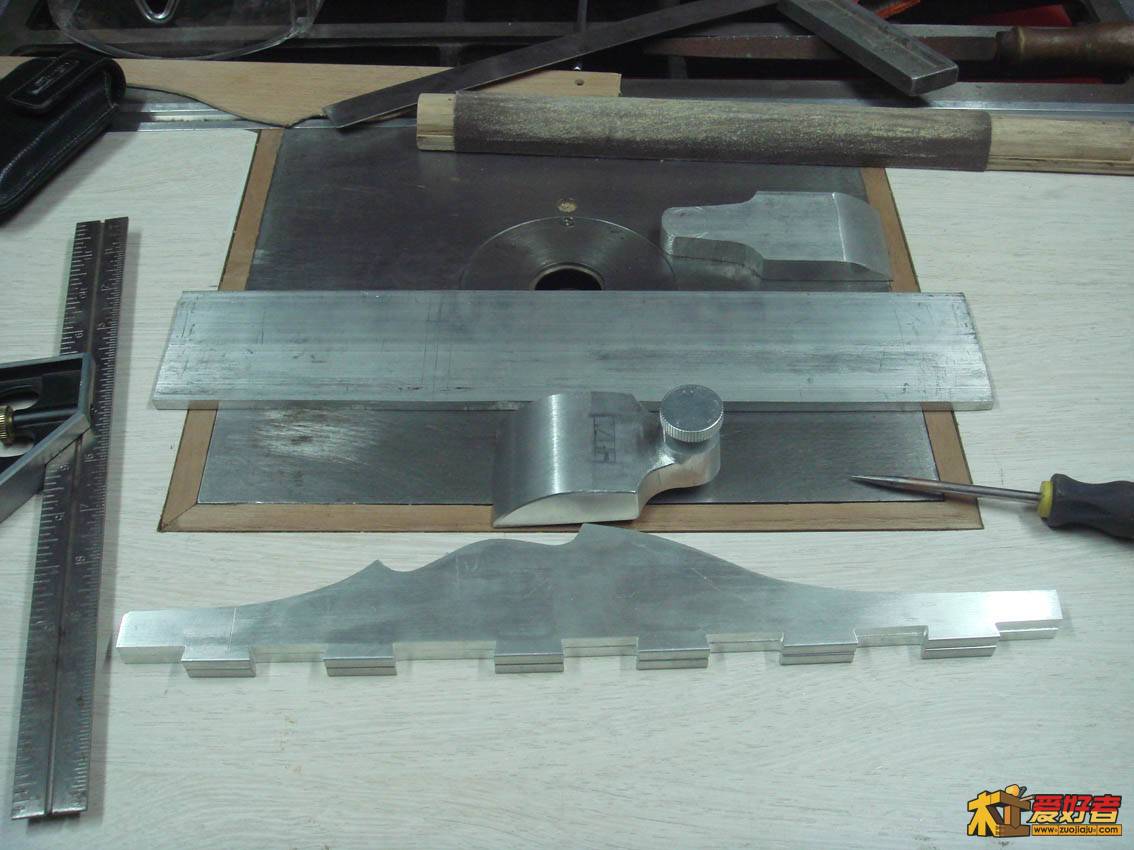

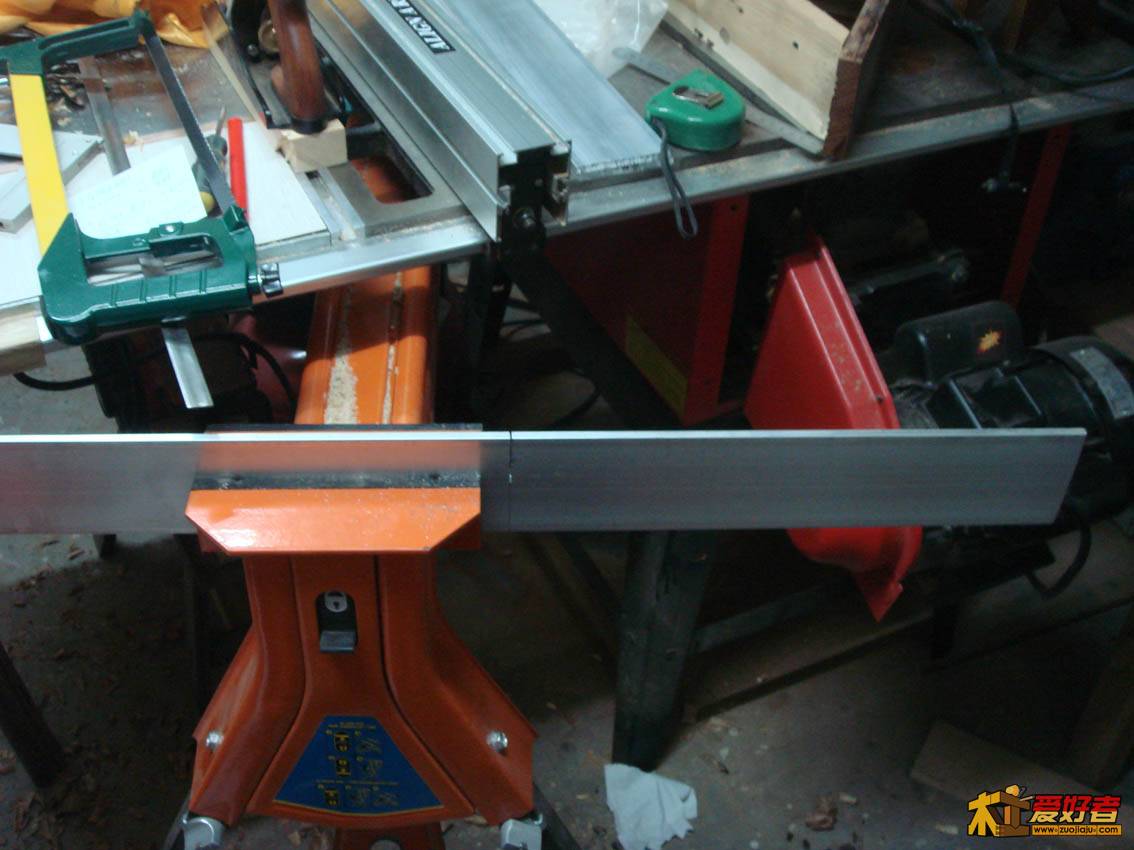

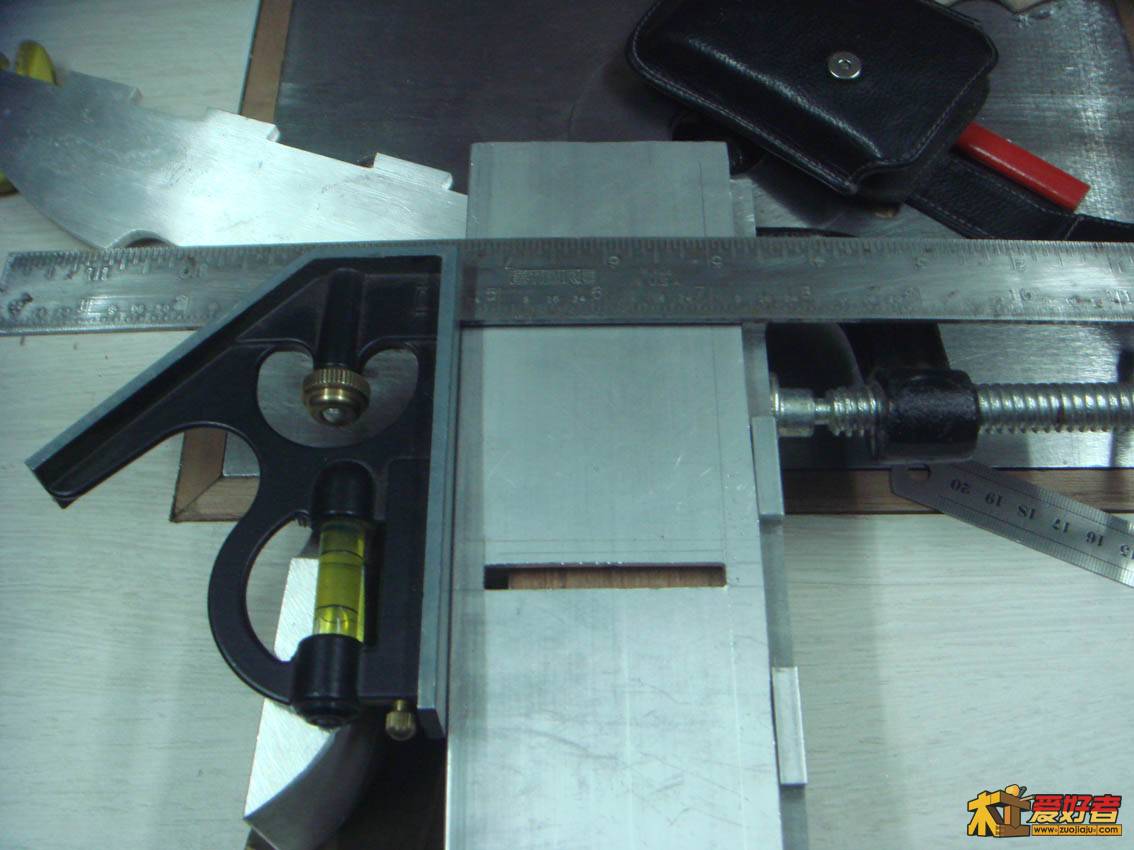

下料，用80×6mm铝型材。 刨床的两个侧边，放样划线，套料省材。 用曲线锯锯切 完成两个侧边切料 两个侧边用G型夹固定，然后用砂轮和锉刀锉形，可以高效准确。 刨底切料，80×6mm铝型材要切掉12mm 做固定刨铁用的杠杆式压盖（Lever cap），滚花螺丝是买的标准件，省事多了。 做连接刨身的燕尾榫，先做两个侧边的，夹在一起施工，提高效率和对称性。 刨底开槽口，钻、凿、锉等工艺都要用上，手工做只能这样。 连接刨身用燕尾榫，划线很重要，部件要用夹子固定，划线时就不会跑线。 做燕尾榫，这是个细活，全靠锯、凿、锉等手工活。 图片先发到这里，还有一半，陆续更新。

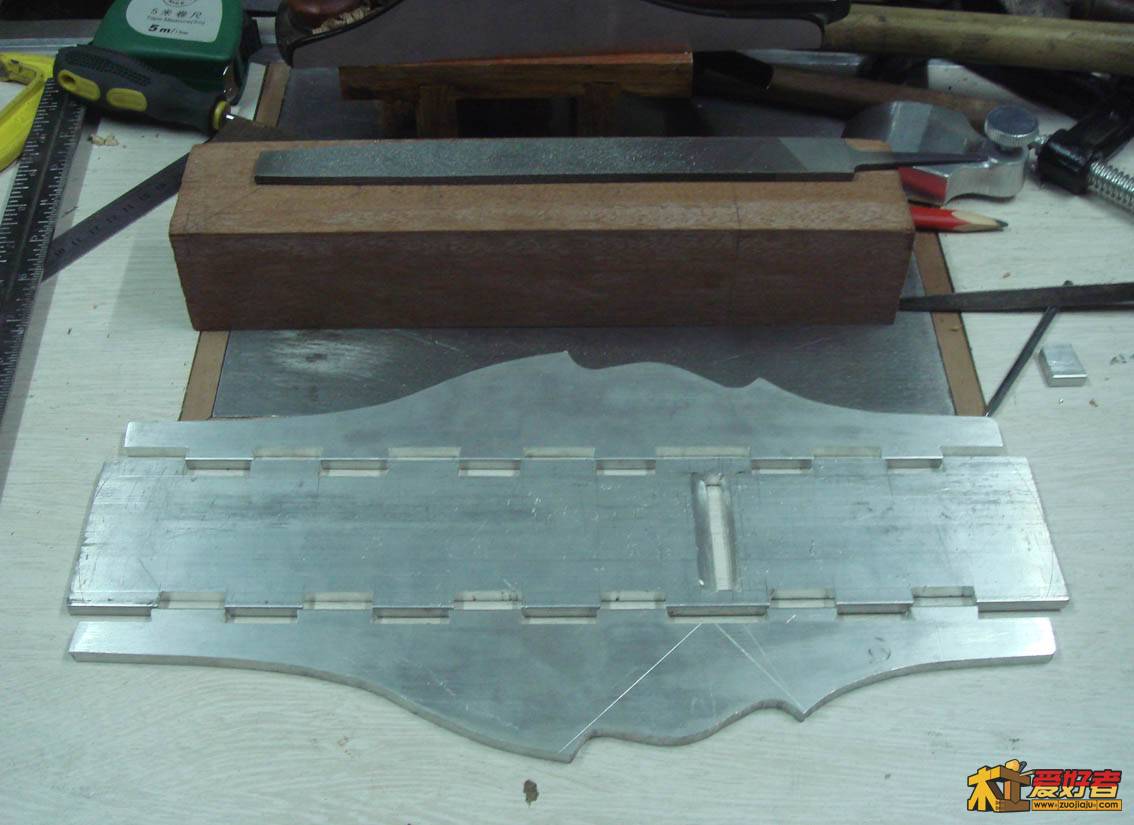

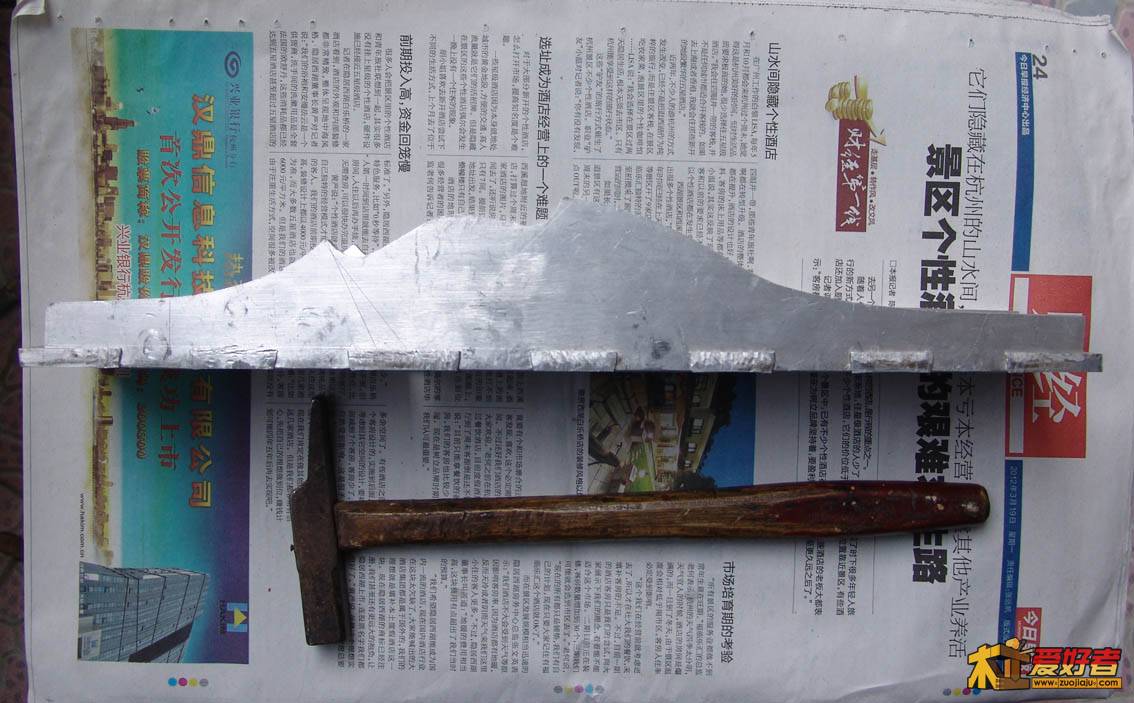

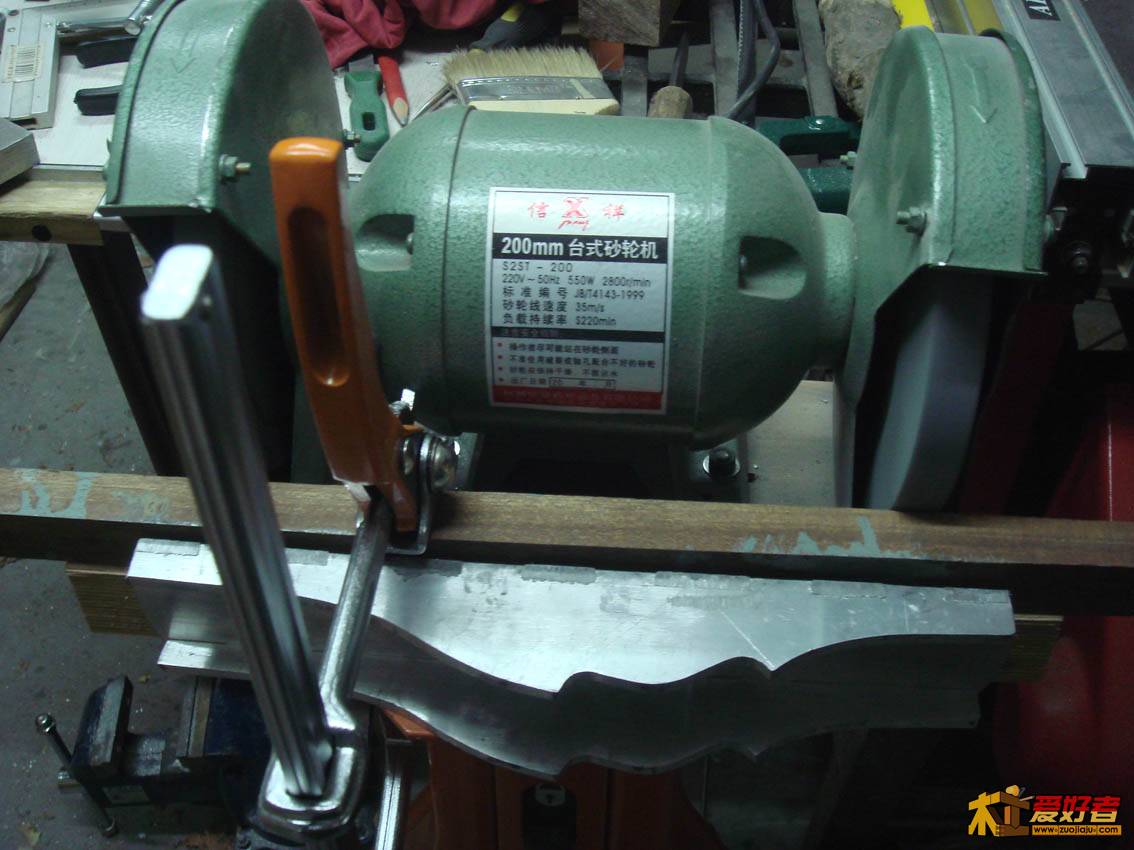

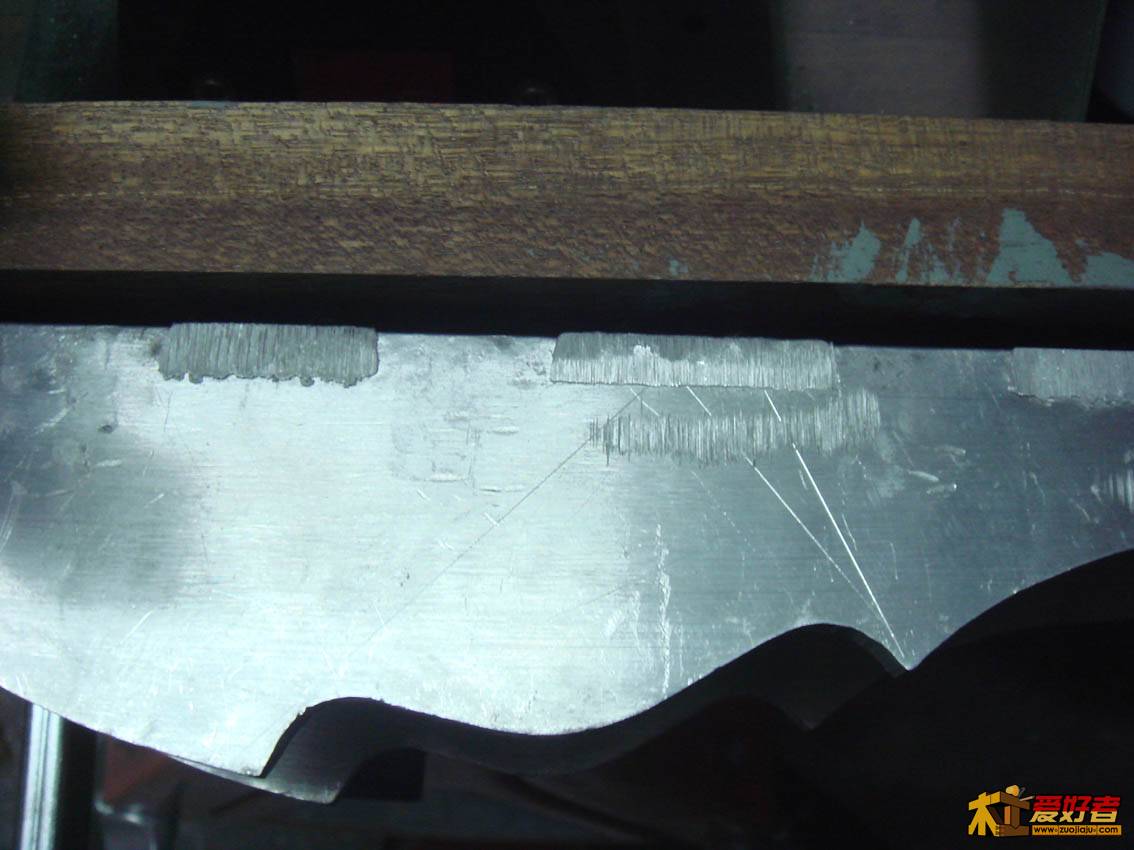

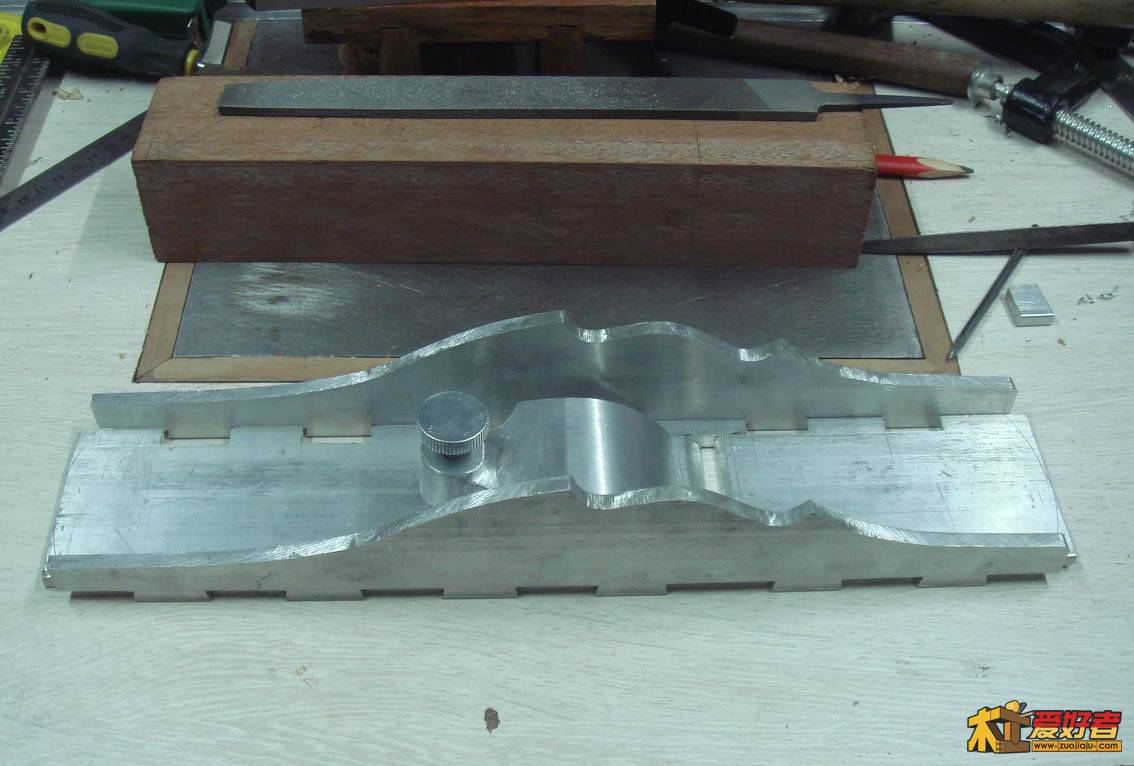

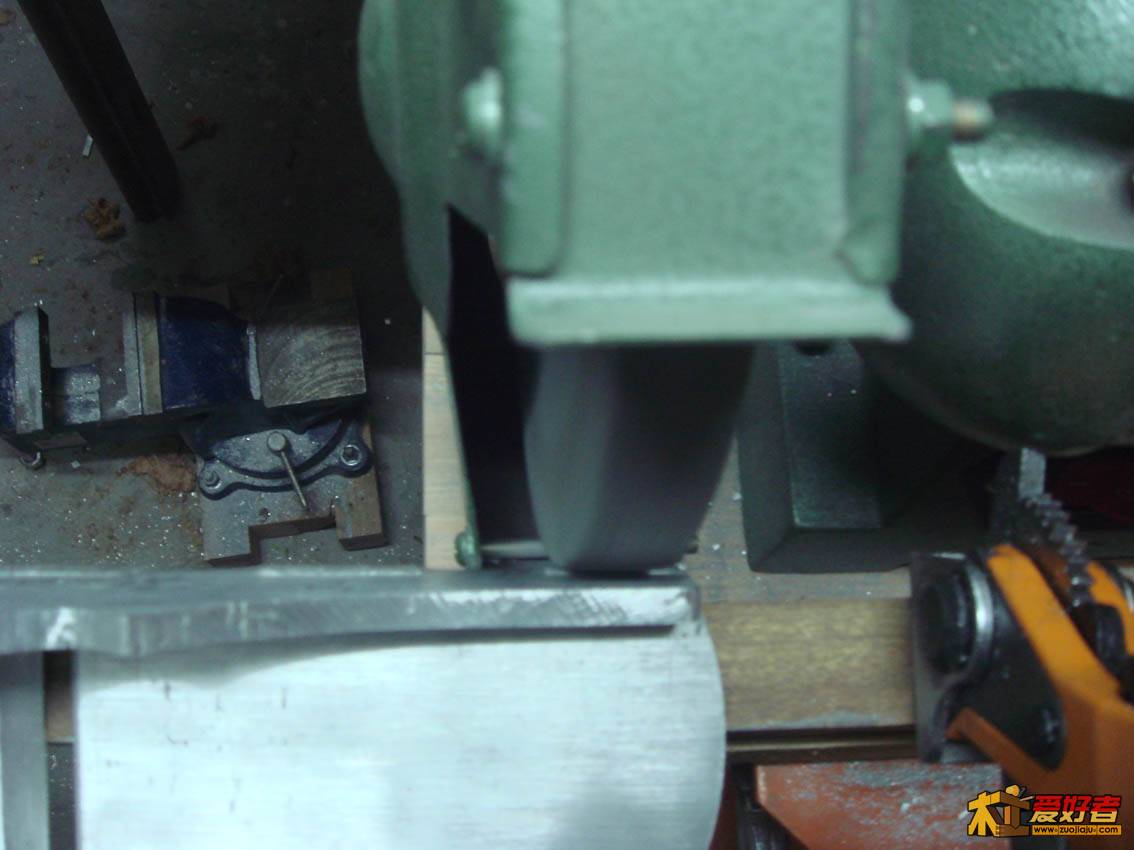

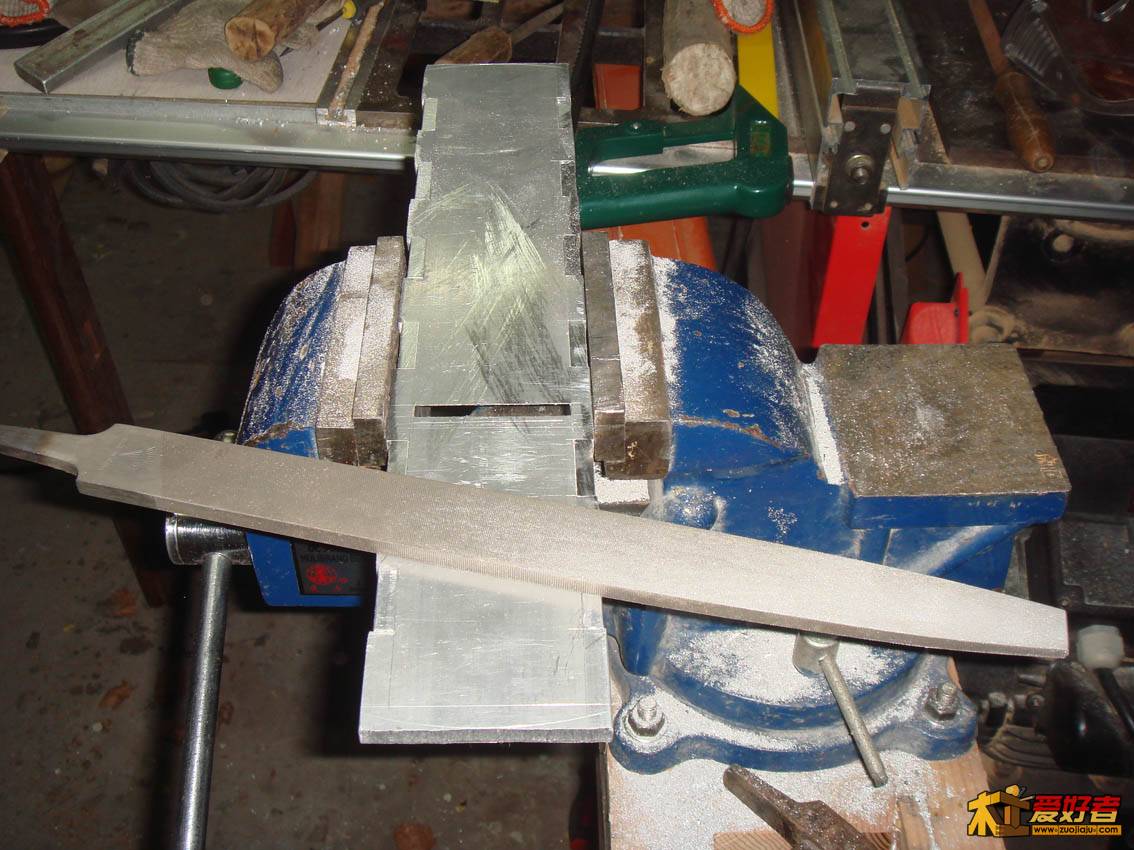

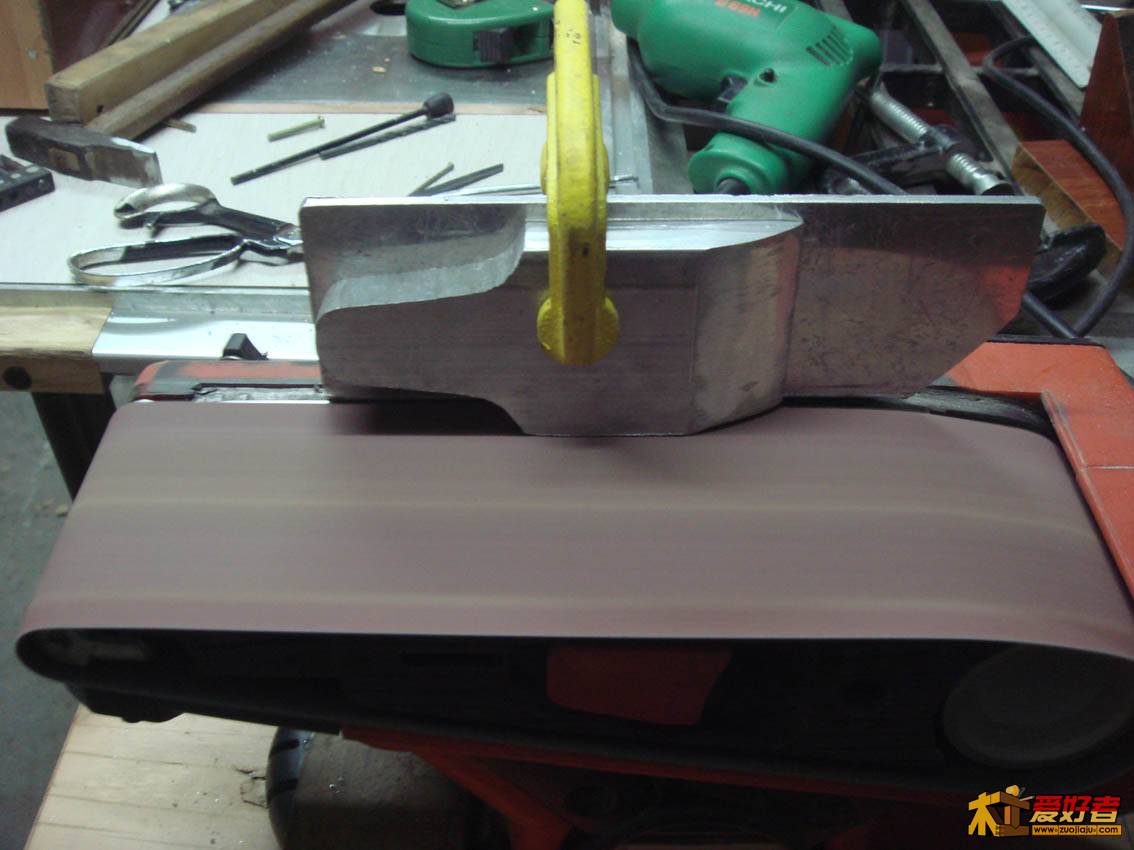

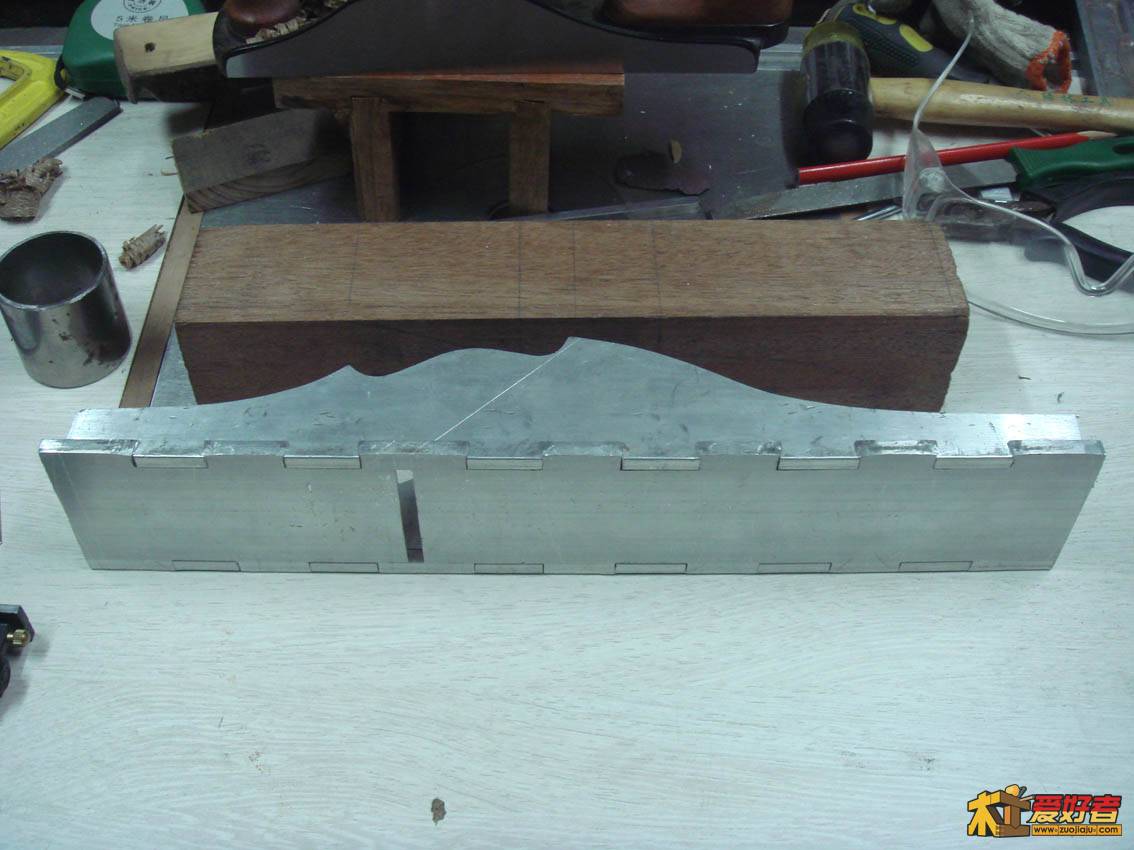

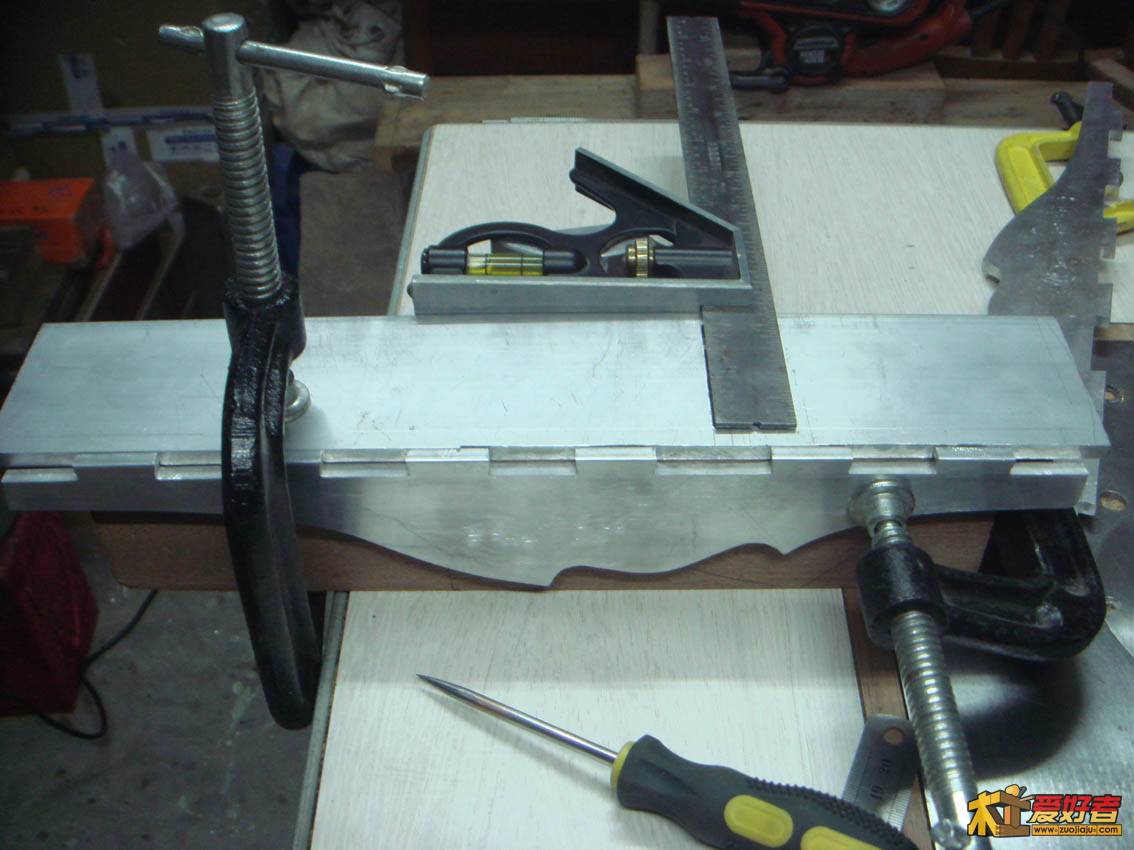

继续昨天发图 刨身合拢，这个和木材燕尾榫合拢差不多，敲入和夹子相结合。 用小榔头铆实燕尾榫，使其咬合结实密缝。 用锉刀和砂轮机整修。

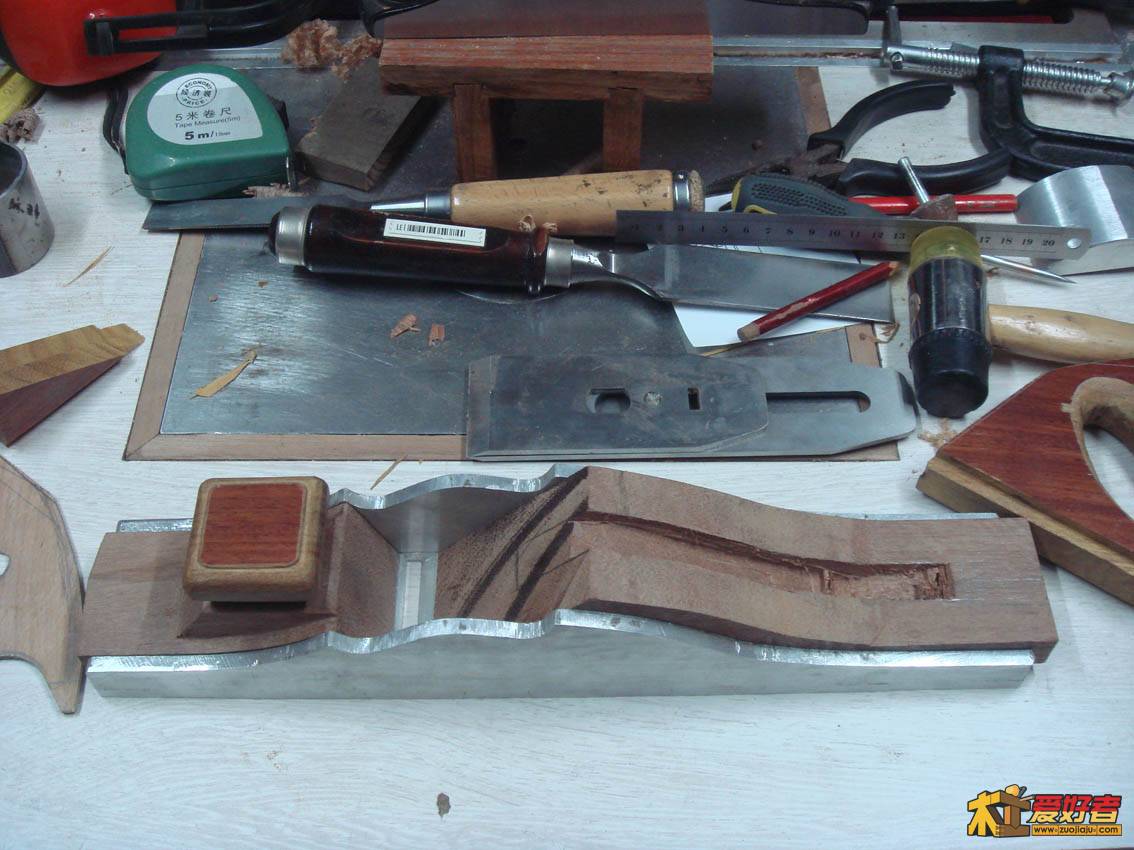

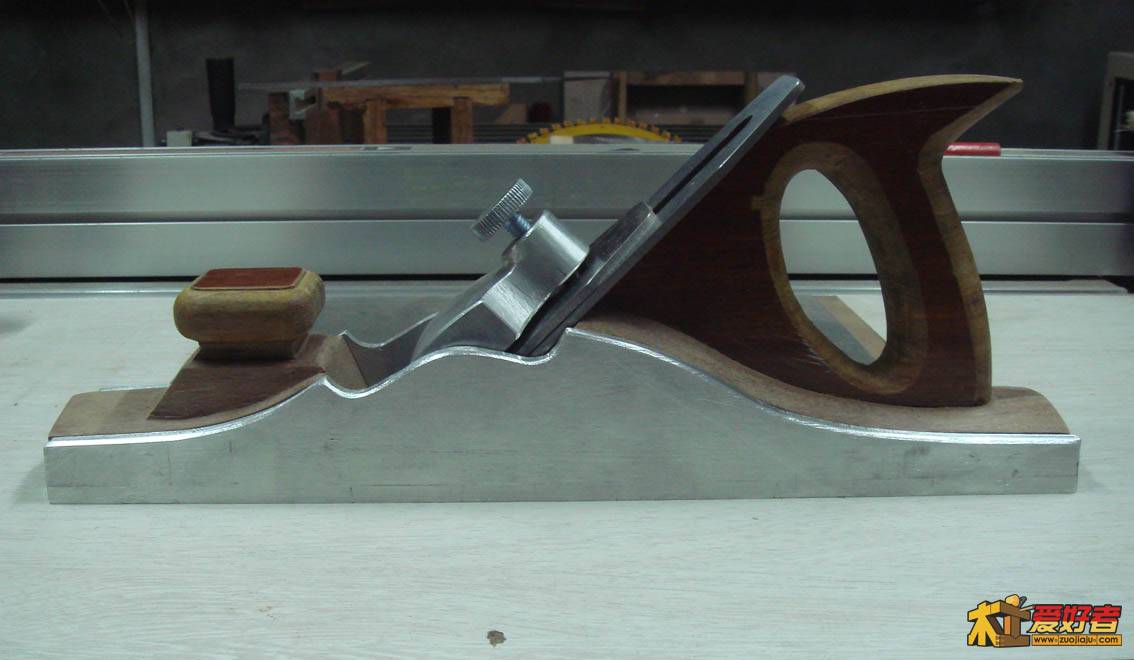

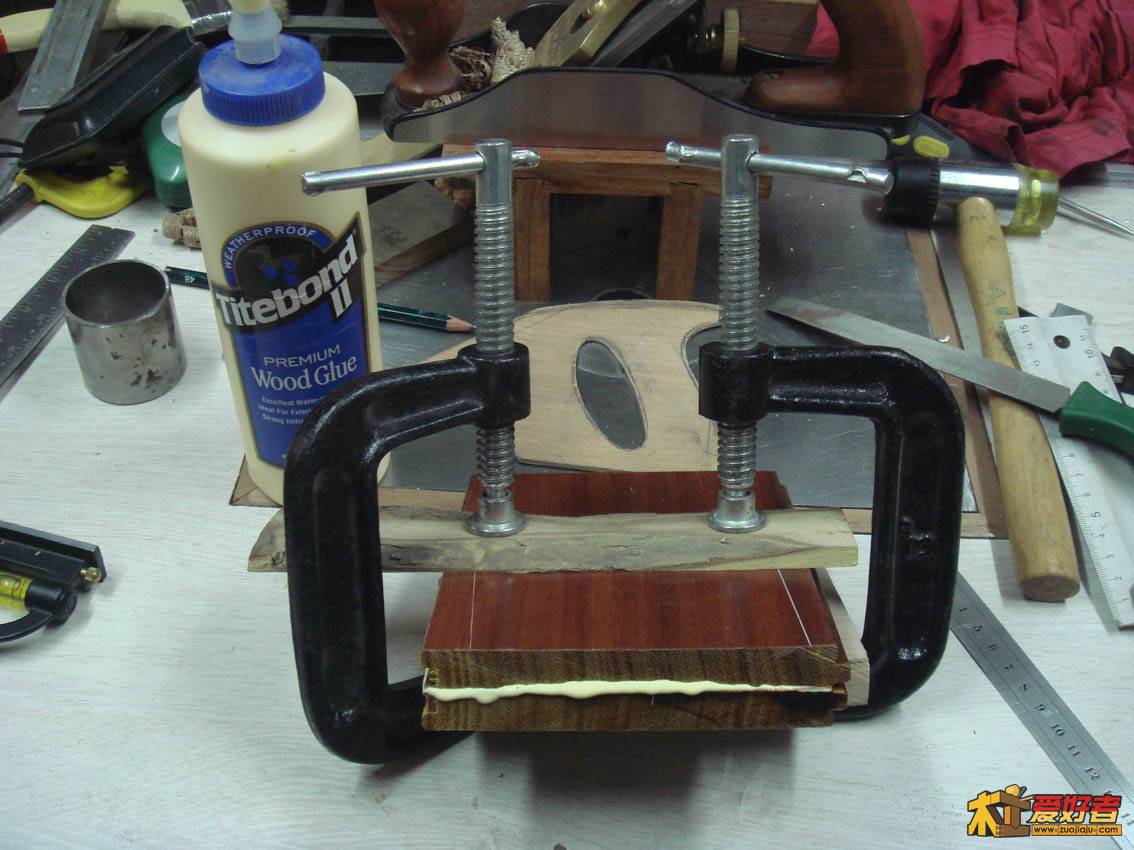

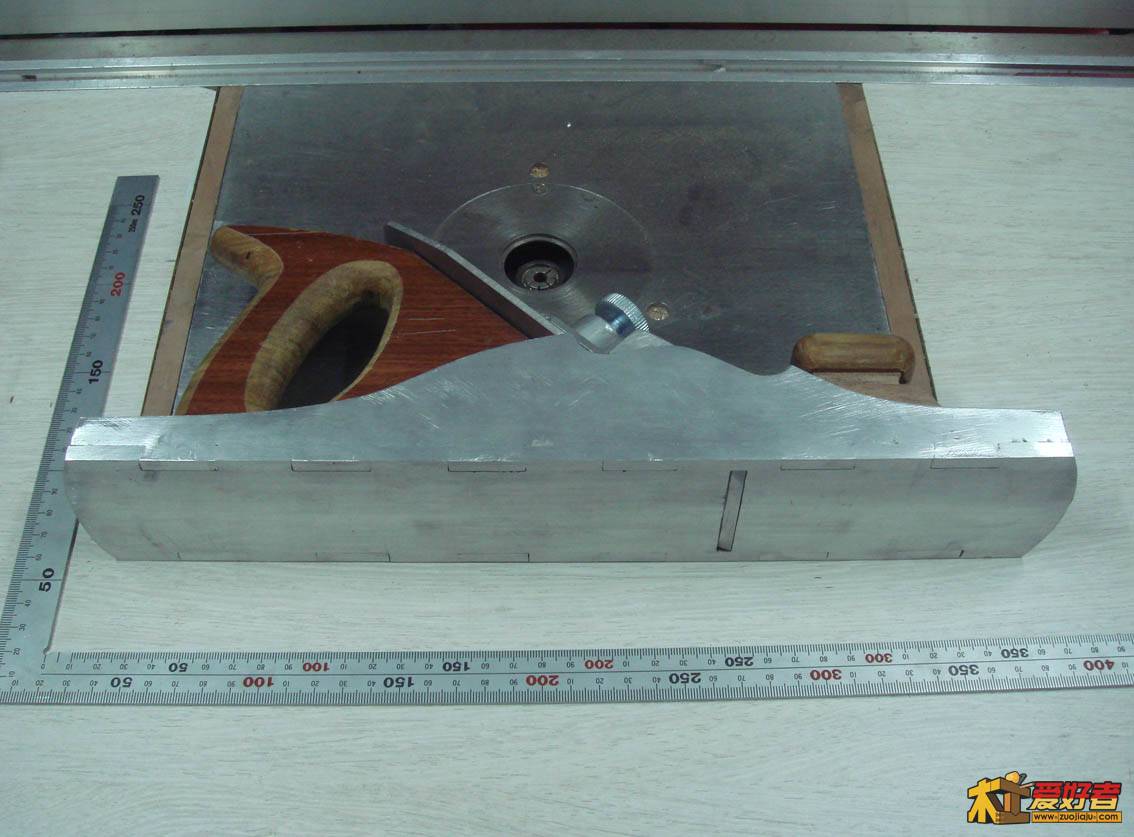

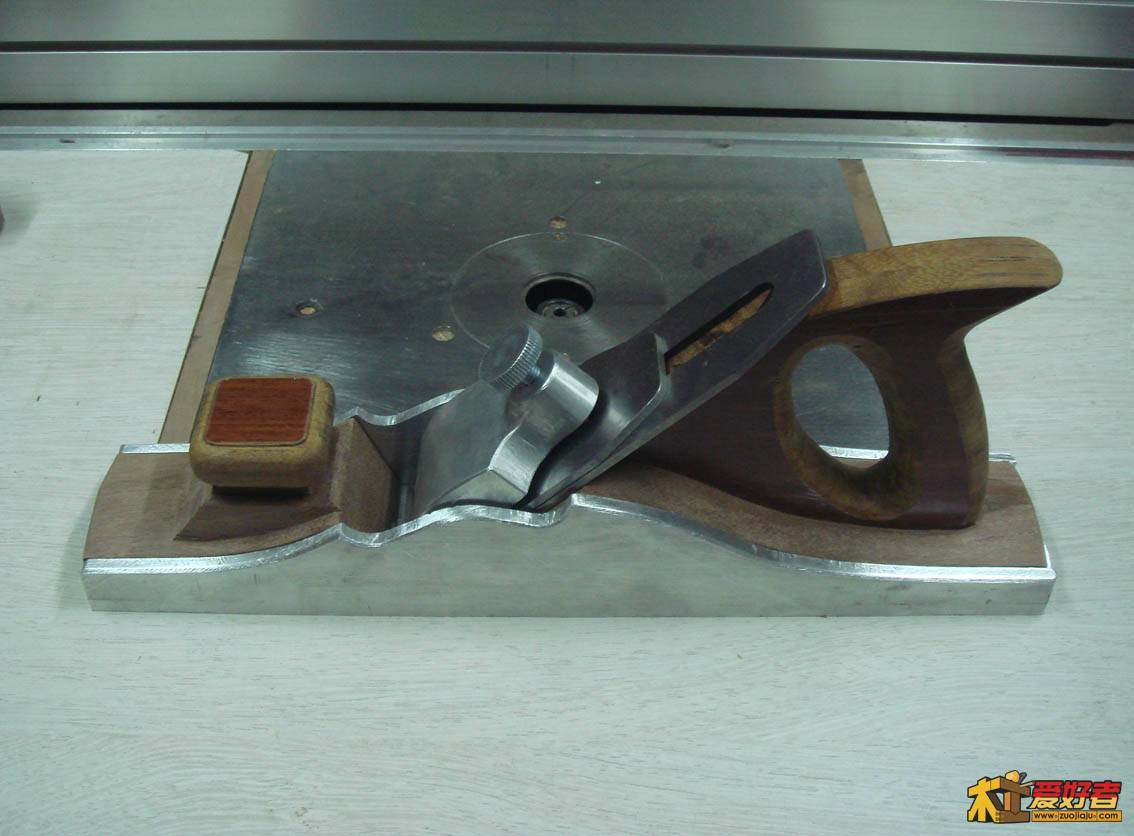

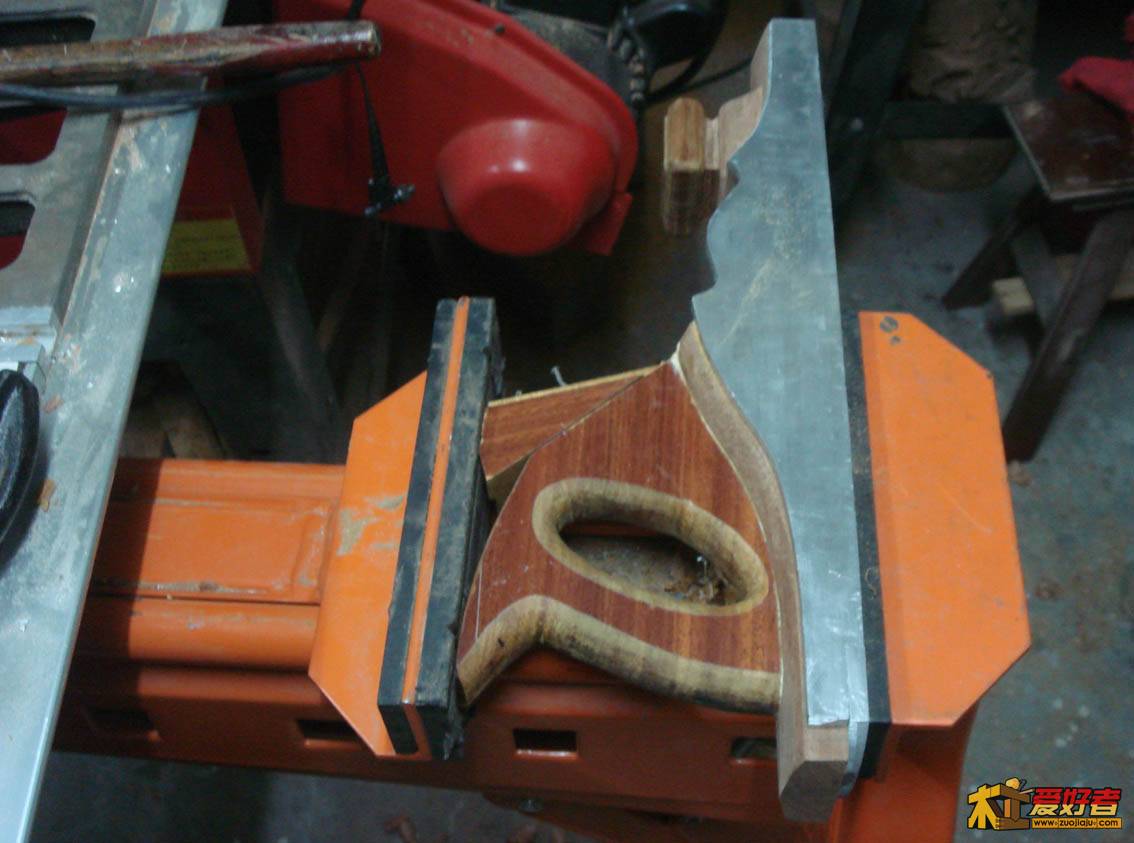

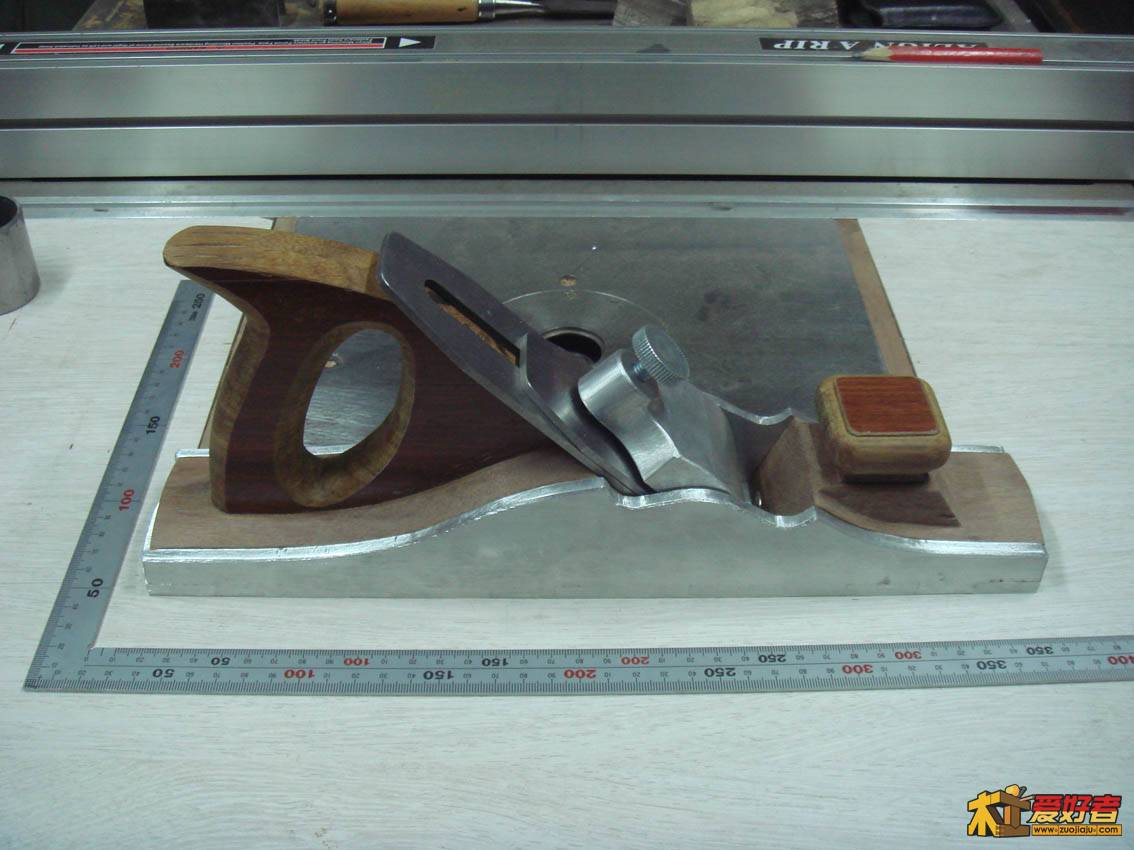

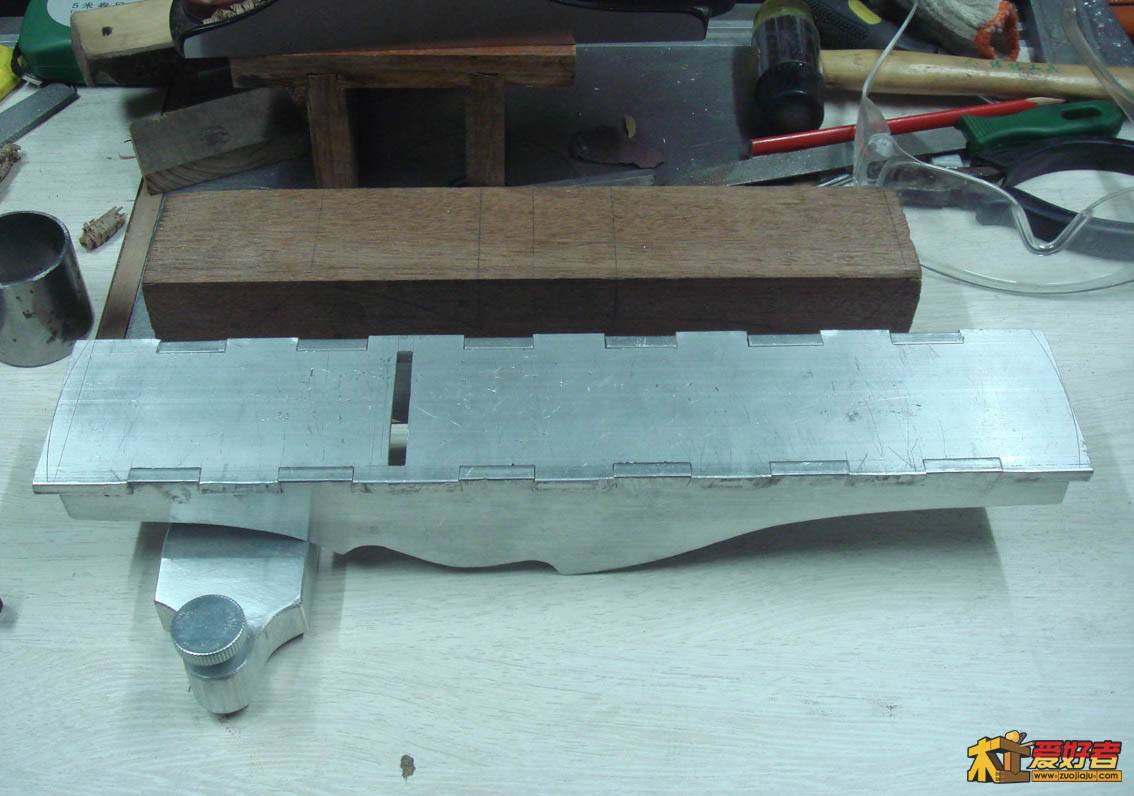

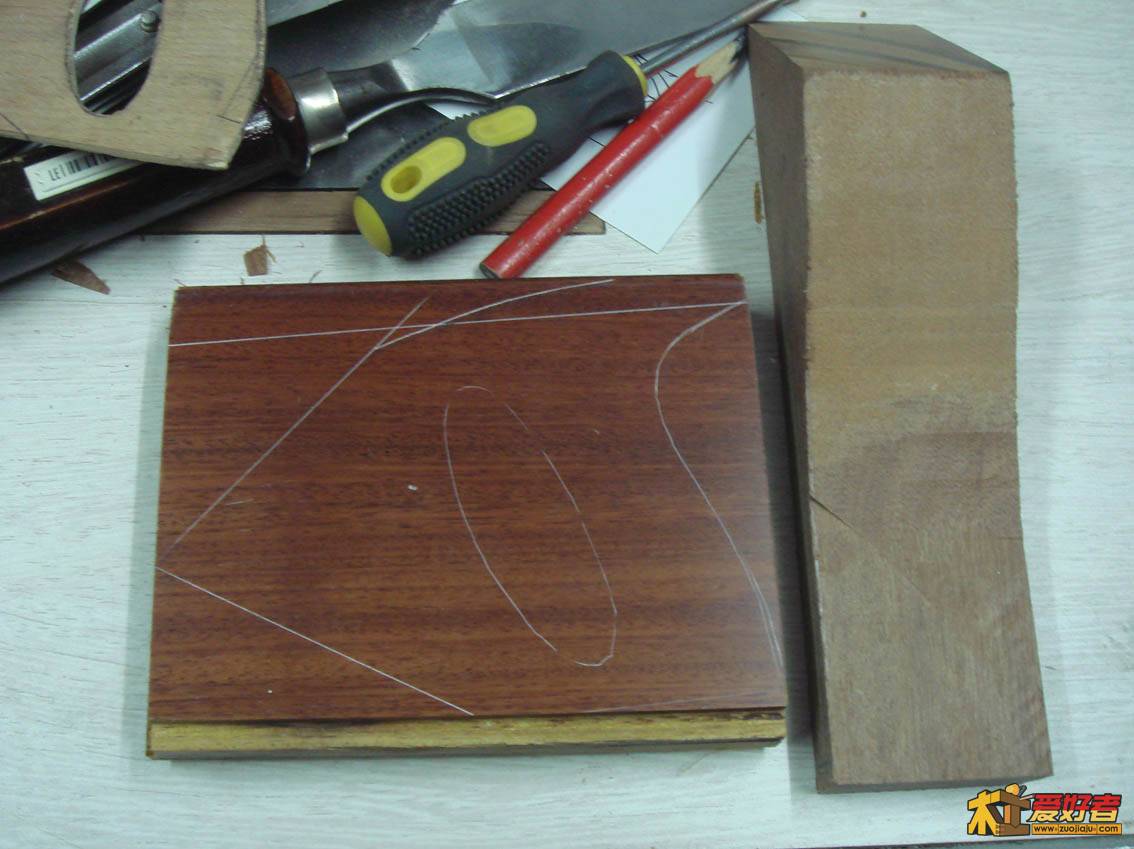

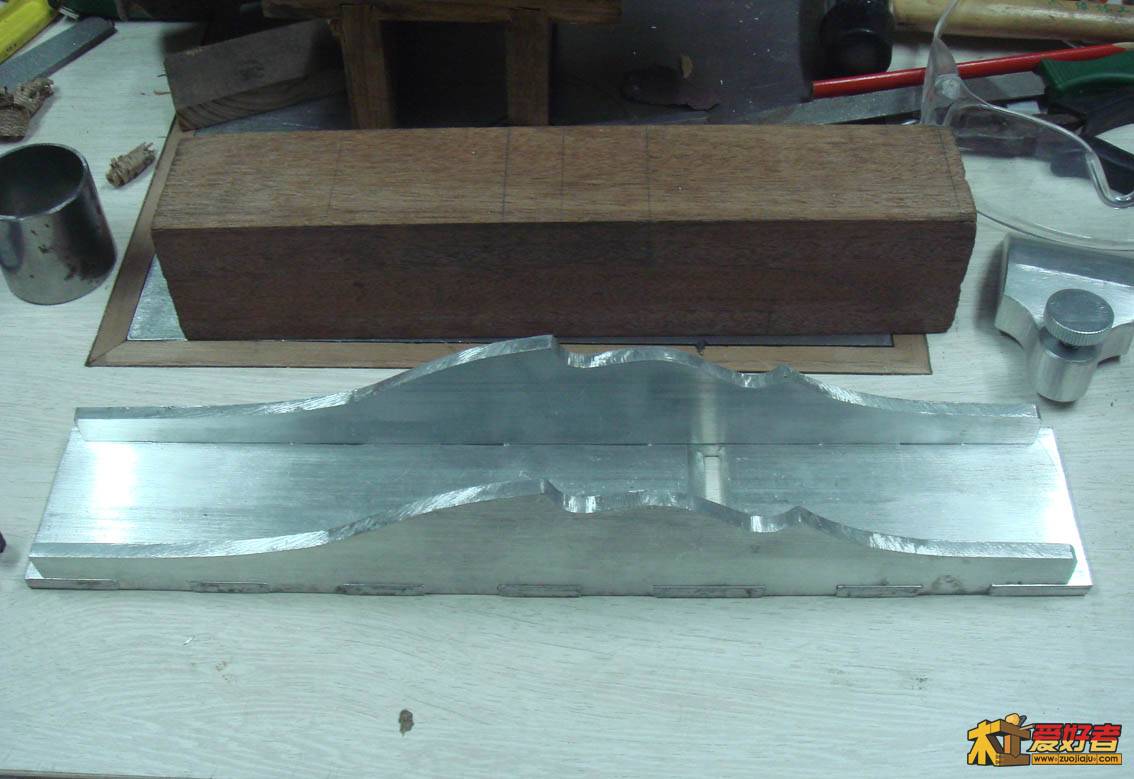

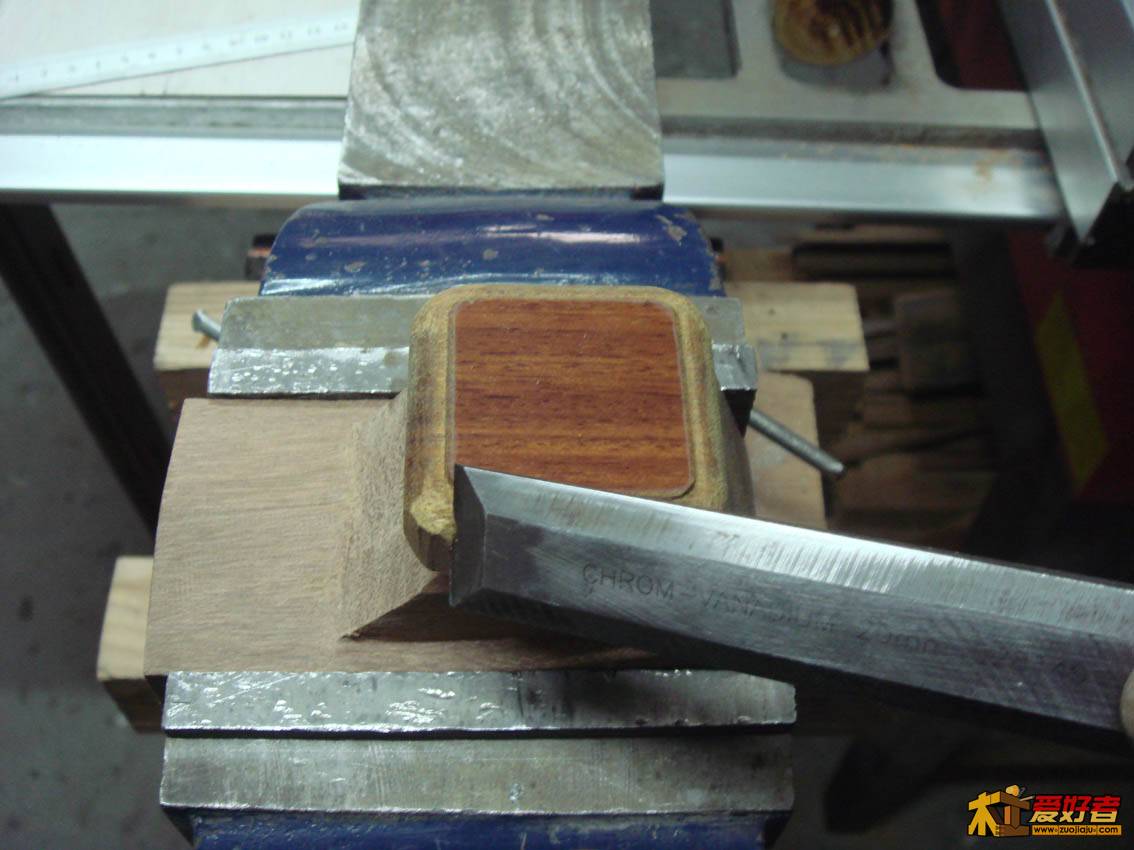

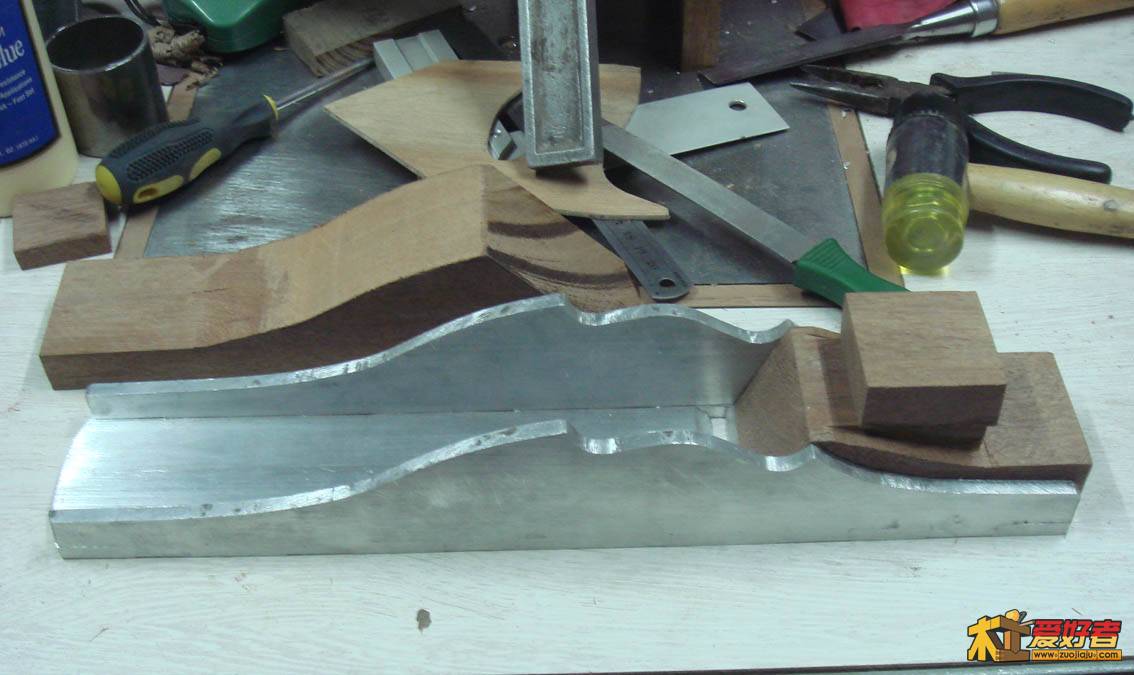

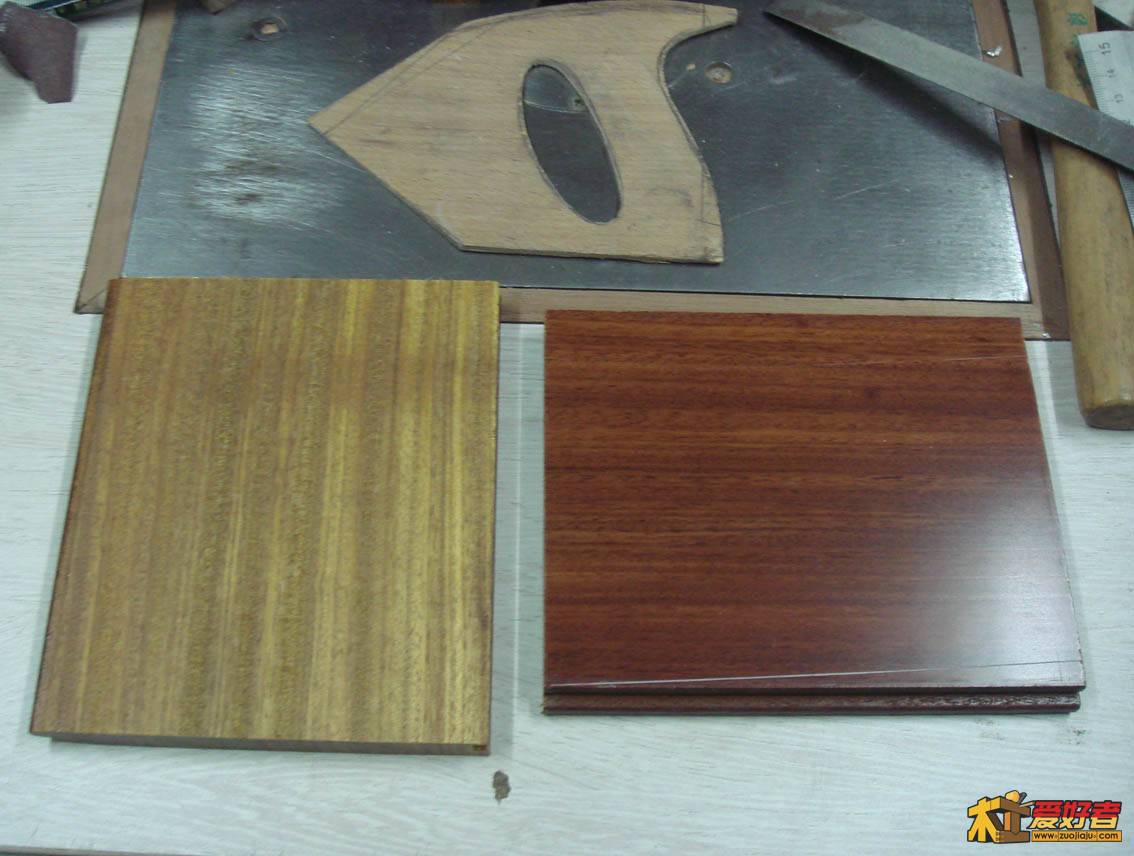

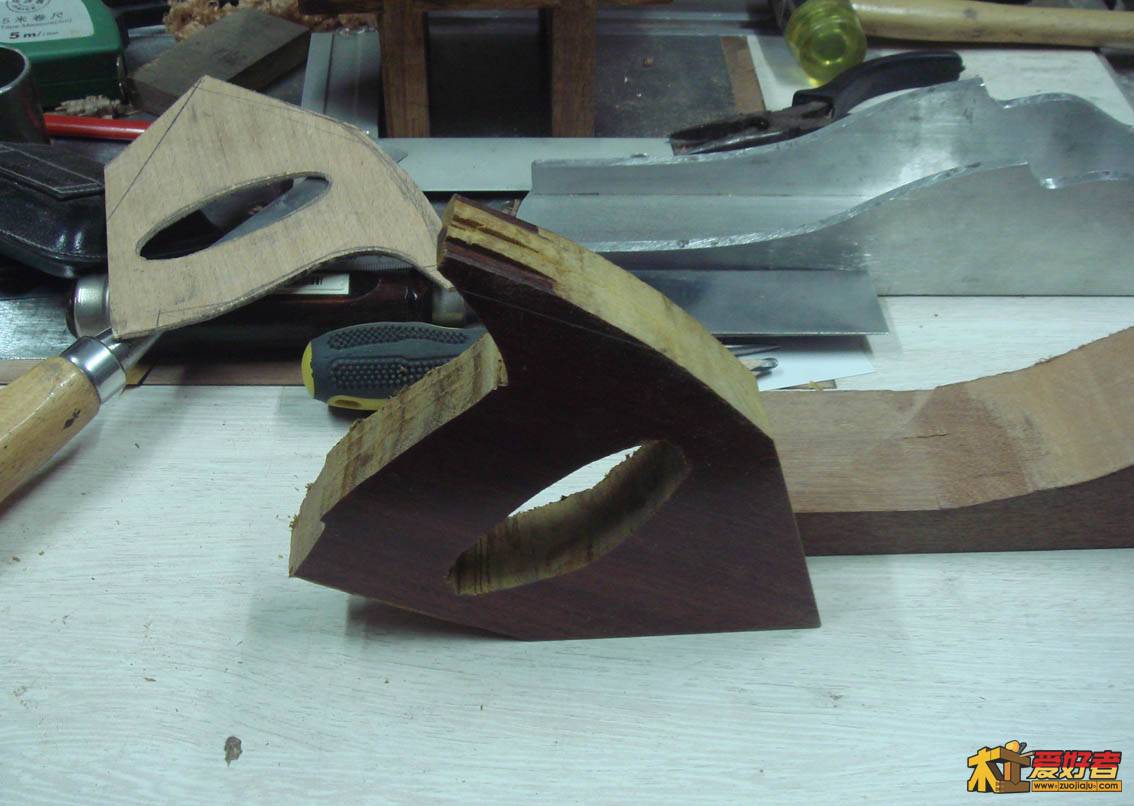

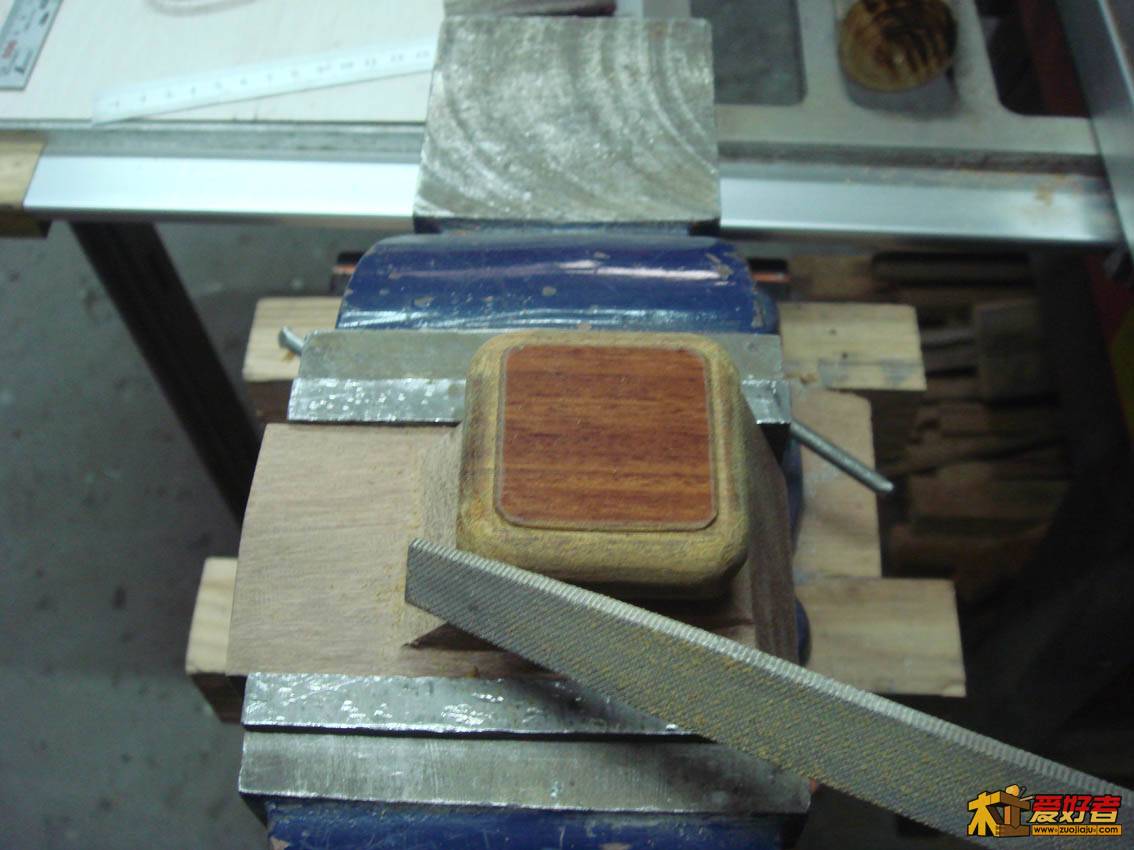

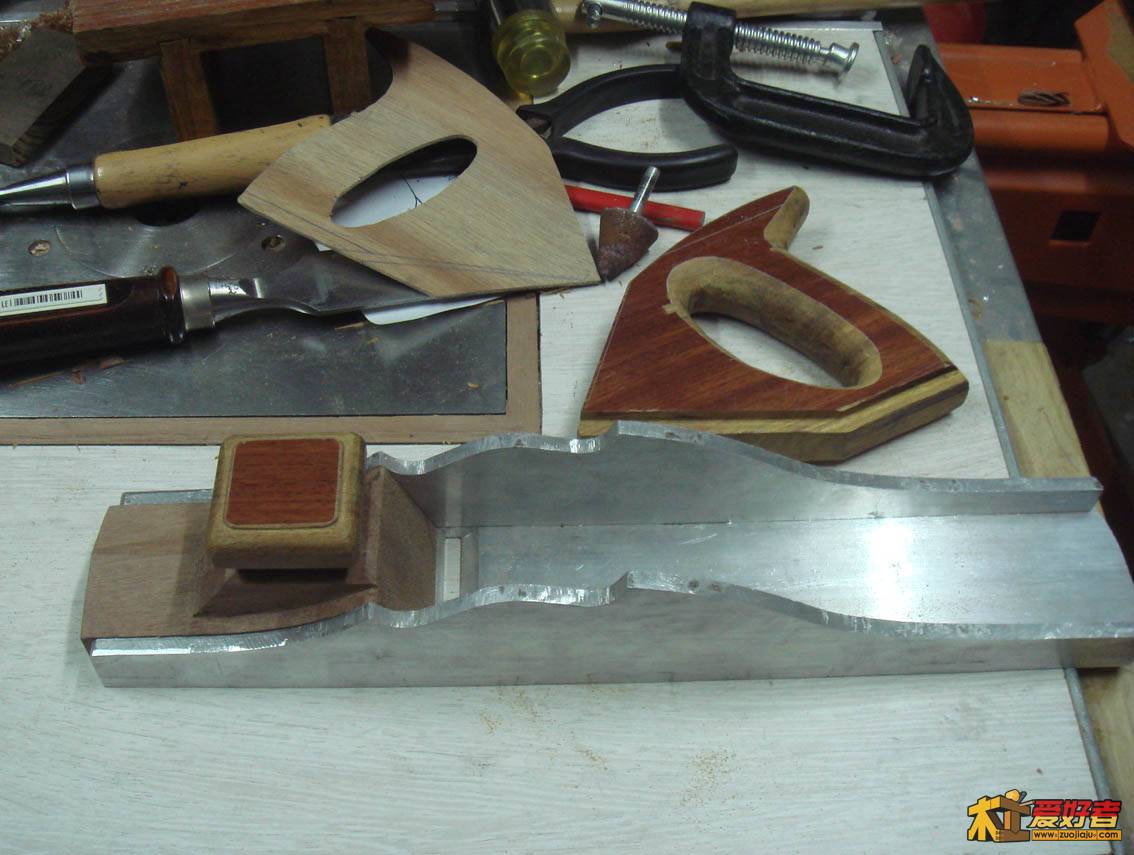

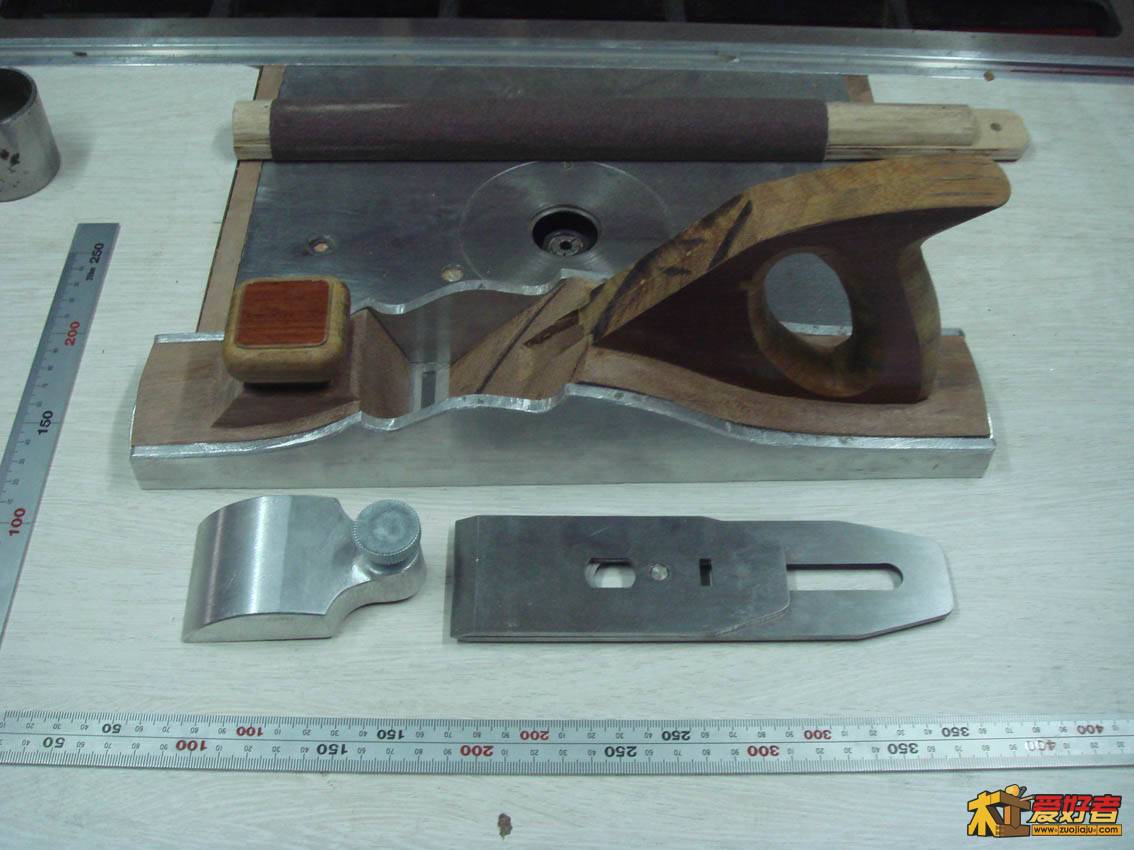

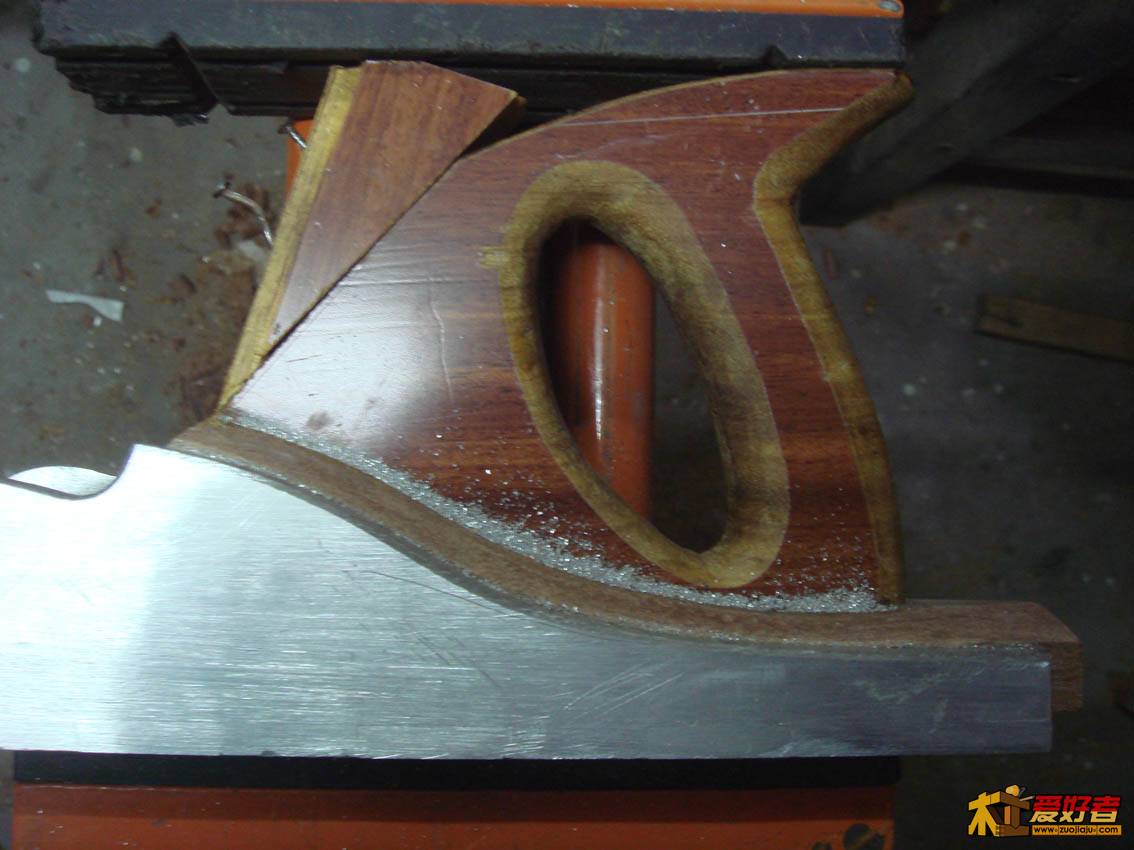

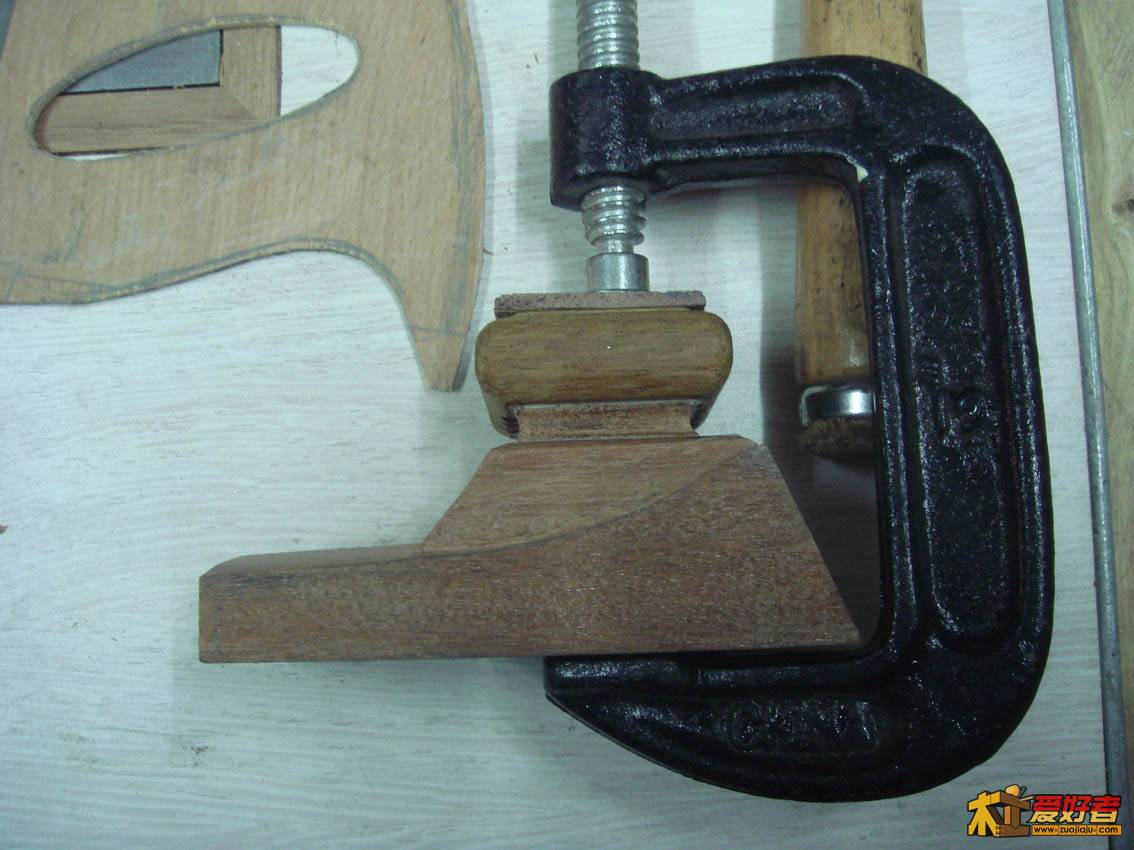

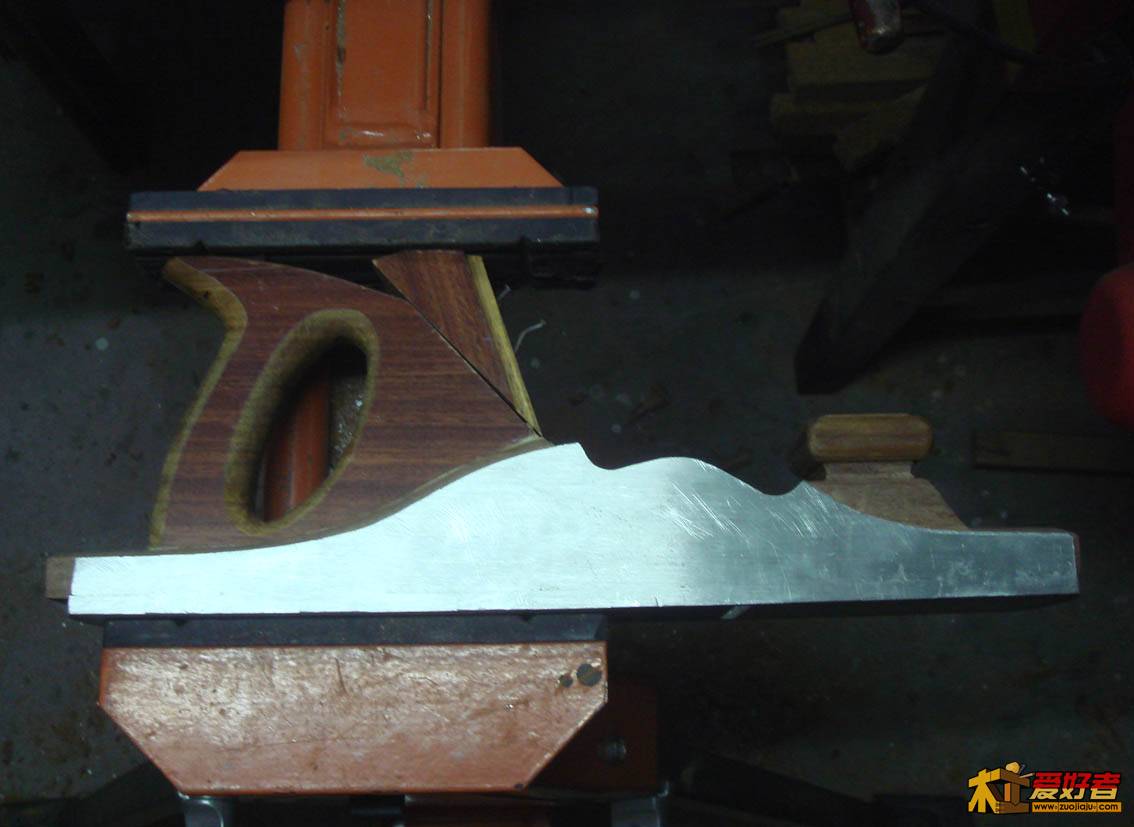

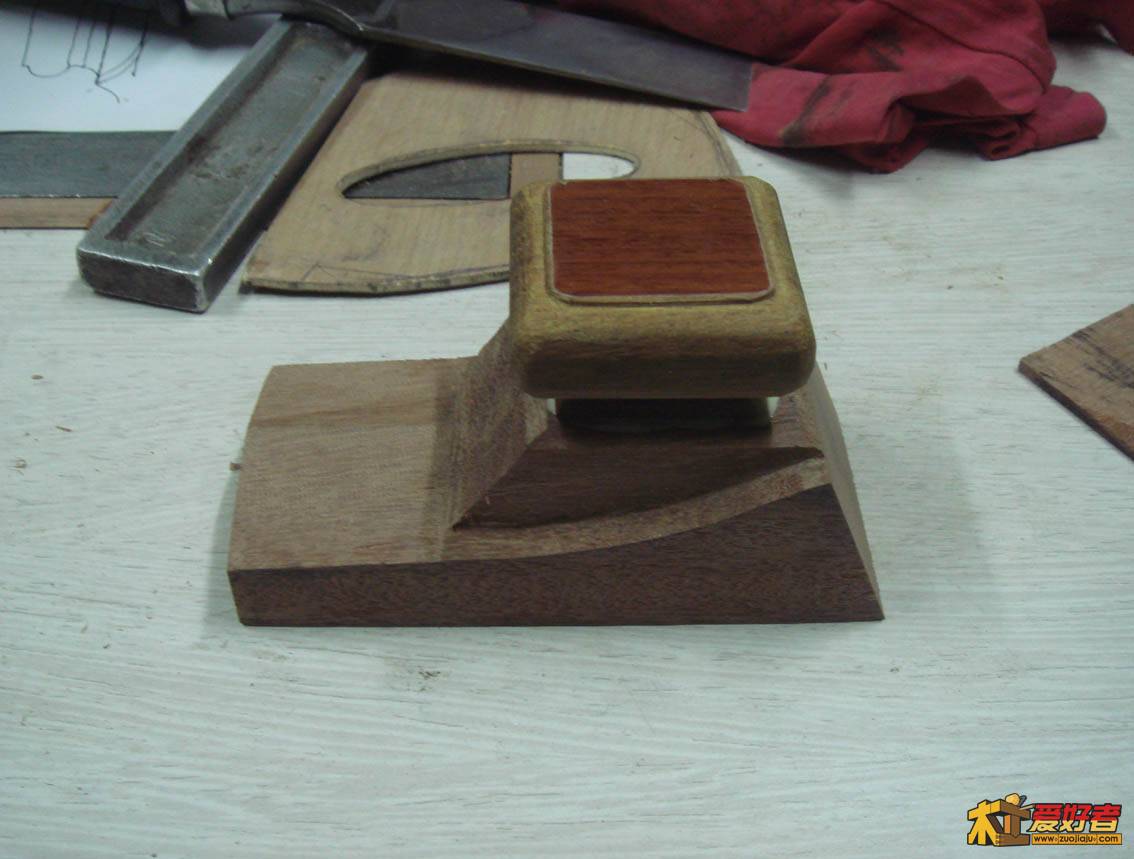

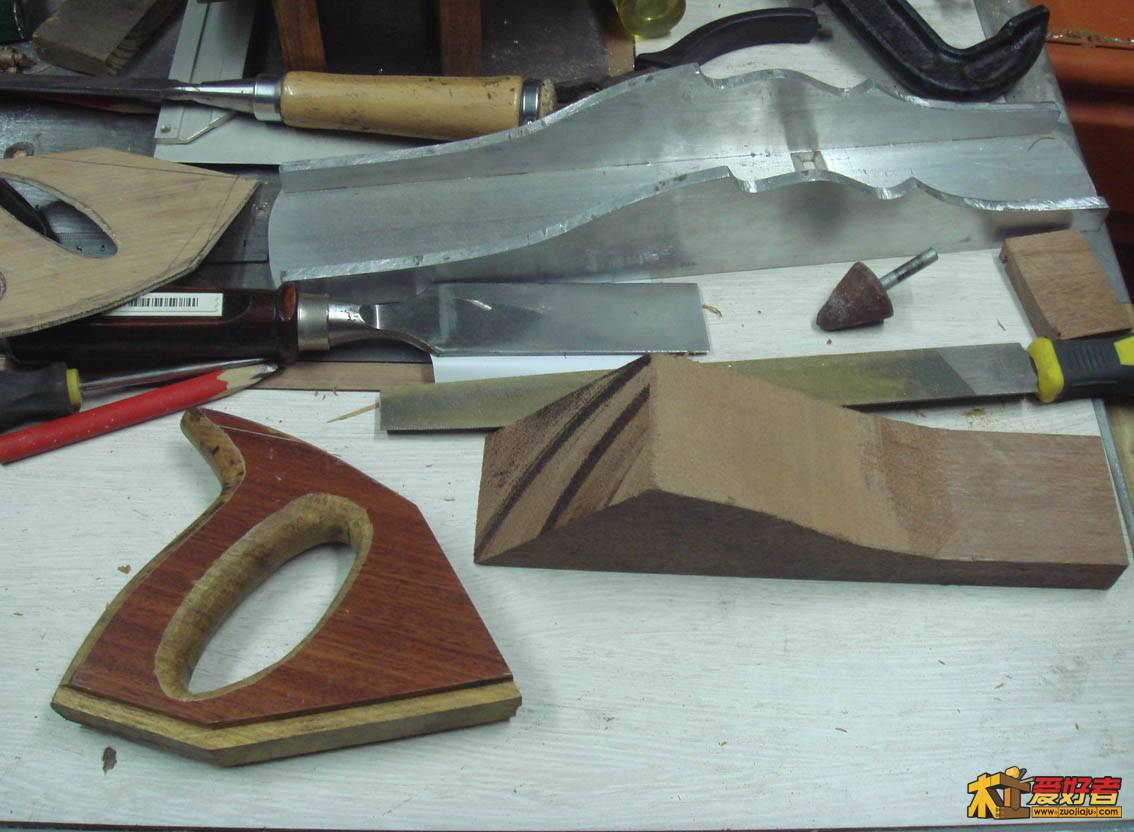

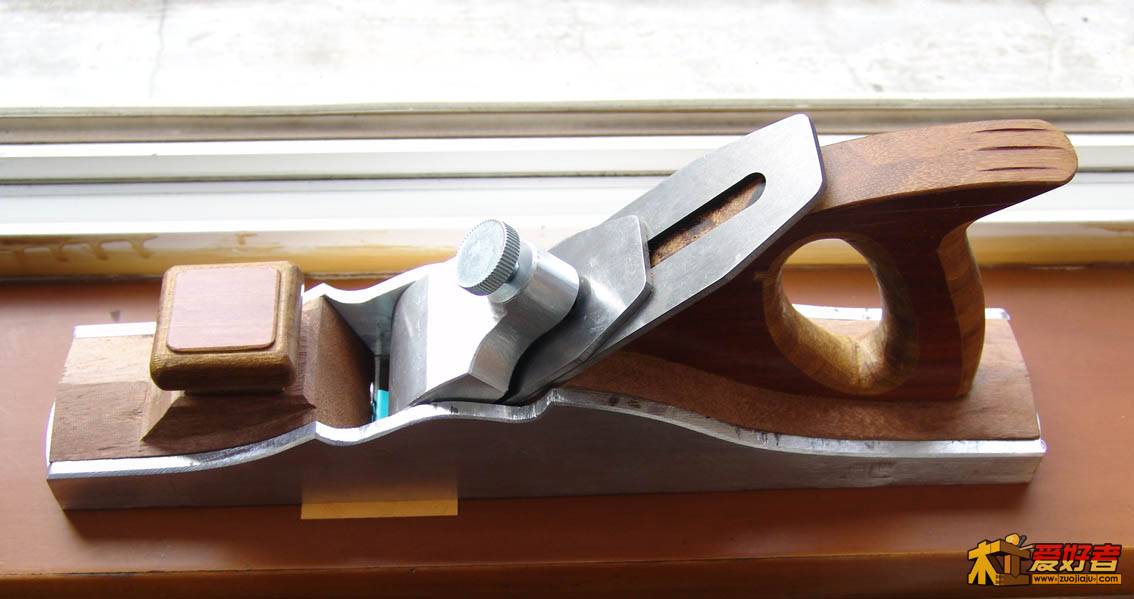

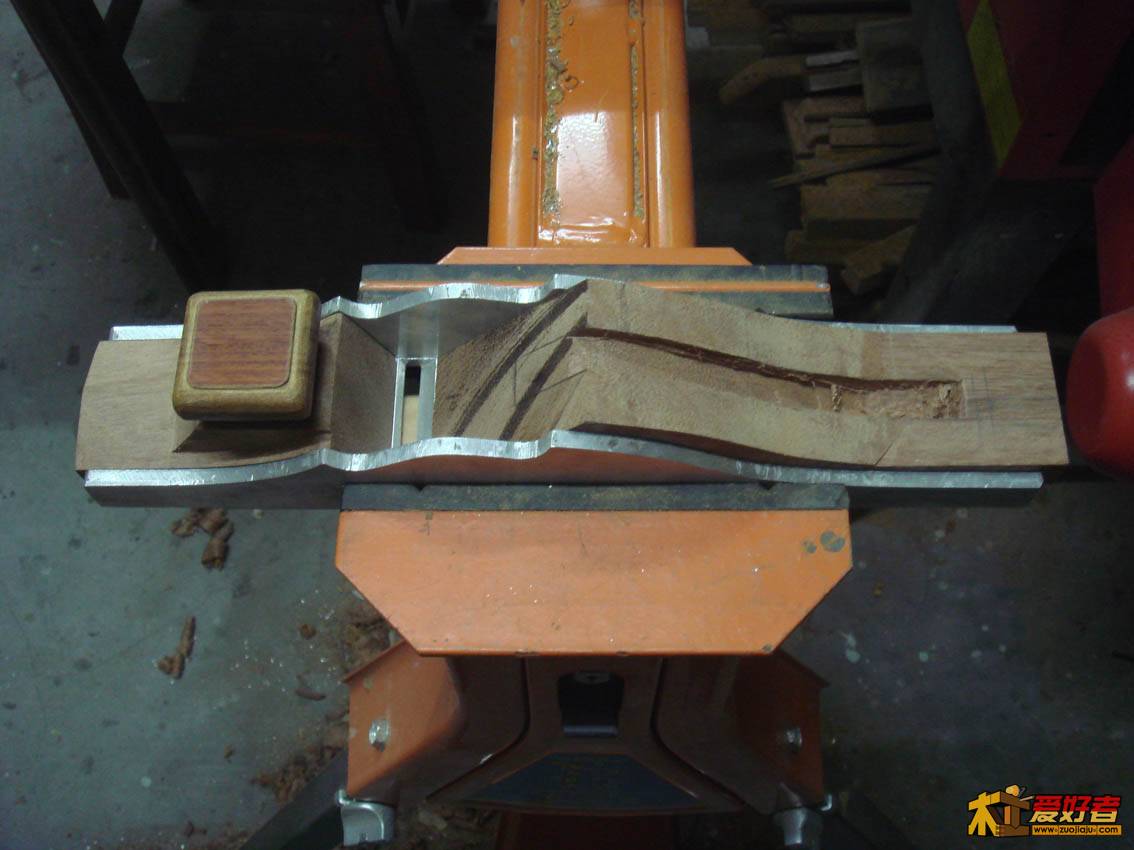

做木质填充，用一般的柚木。 给木质填充加做前护手和后把手，用好的地板短料和木质填充粘合。 初步拼装 完成基本部件合拢。当然，这样还只是半成品，有待用螺丝牢固连接和最后精加工，
有条件在最后安装前，将铝材做氧化处理，增加表面硬度那就完美了。
本贴图片发布结束，最后完成图以及试刨结果和体会，下一贴发布。谢谢！ |
