请大侠们来会诊一下充电锯

流氓兵

因为我们用的是市电，电压波动可能有时候会大点，在绕线的时候少绕2V左右（比如24V，就绕22V，电流大的情况下基本不会察觉到JJ的变化），但是线尾要多留长点（备有），如果害怕烧机子，可以先找个小直流电机试一试！
2 p: k0 U" _! \4 U7 b1 Q4 I, r: [
4平方够大鸟。。。线硬绕线很辛苦的。。。哈哈哈可以试一试。。。

滂沱大雨

流氓兵 发表于 2012-3-31 12:13
因为我们用的是市电，电压波动可能有时候会大点，在绕线的时候少绕2V左右（比如24V，就绕22V，电流大的情况 ...

+ D3 l  t& U: I; D9 L: i

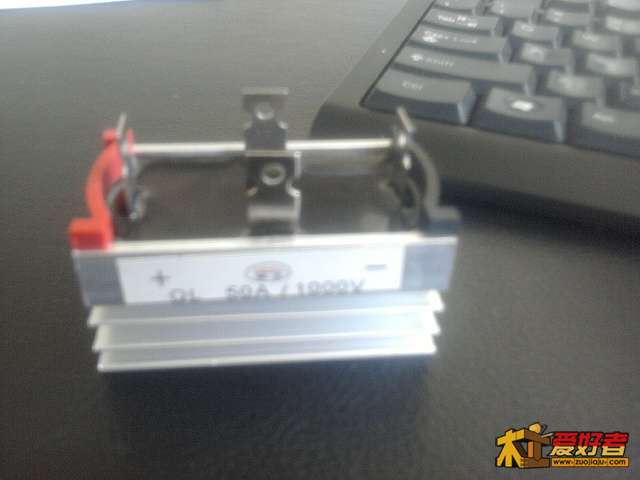

整流硅，封装很特别，直接封在散热片上。
, `8 q1 v* Q& k/ A) a' x标+的爪子接输出正极，标-的爪子接输出负极。其余两爪接隔离线圈的两个接头，对吗？

滂沱大雨

流氓兵 发表于 2012-3-31 12:13
) `; S* y5 {. p" Q+ }  A因为我们用的是市电，电压波动可能有时候会大点，在绕线的时候少绕2V左右（比如24V，就绕22V，电流大的情况 ...

从旧电脑电源上拆下的
  T7 l5 O% }' M: N* v

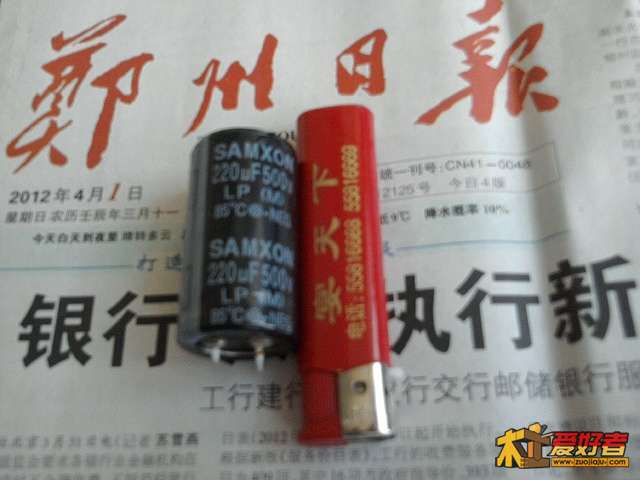

1 `+ x. }. A- s' ?8 n! g电容220uf500v，应该够用了吧。
- J; _# `1 n1 F8 {  ], R( |
* e. `, i0 n3 a! u

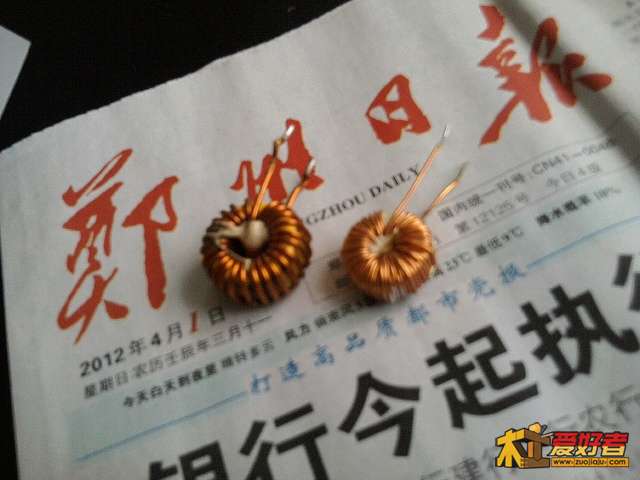

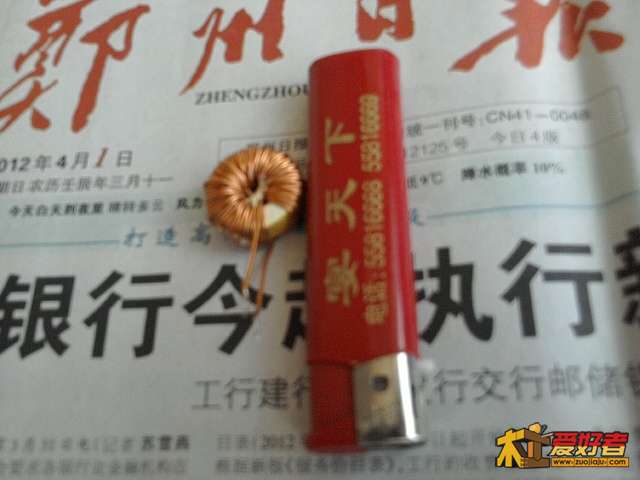

1 Q, k. w4 Q2 I# w6 ^电感，这个没标识

4 J/ i1 }' _6 h

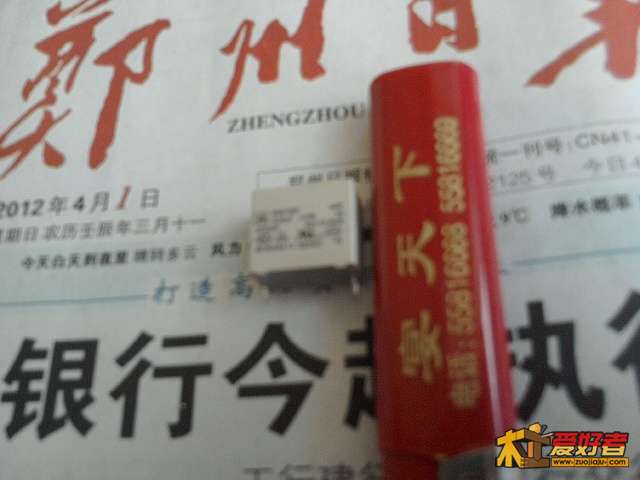

: l* f. c  D4 s5 M& z这个东东只有0.33uf275v，不知是否好用。
" r5 u8 f! C$ d- m+ D* q; N6 M

流氓兵

& q2 Y* K4 r$ v  a9 Y

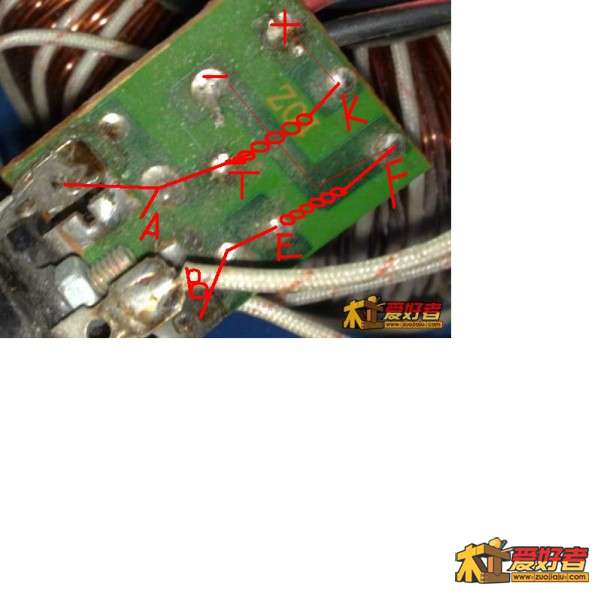

) m& {* n" l6 {: @" }% [% @电路图，可以比照我的那块板！

滂沱大雨

流氓兵 发表于 2012-4-1 12:09
电路图，可以比照我的那块板！

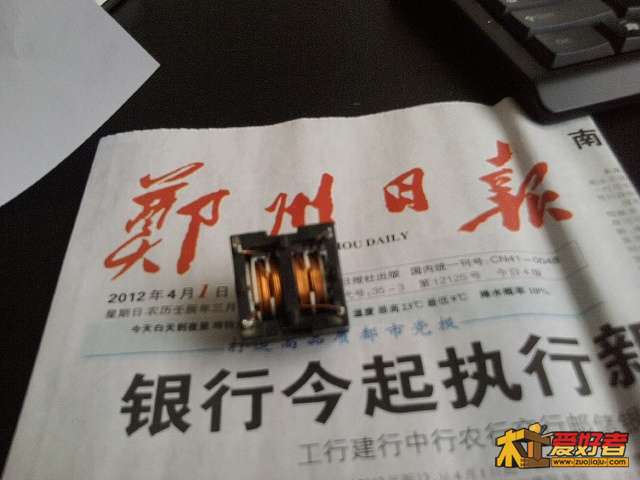

1 v3 e3 e% }- {- x; S1 X电脑电源上有个双线四引头的电感，不知道怎么用没拆，现在拆了去……

滂沱大雨

流氓兵 发表于 2012-4-1 12:09
( e$ G' [8 s# N电路图，可以比照我的那块板！

6 N, j. `5 i) l2 ]7 z2 C
3 }/ b; I% p: Z2 h1 B$ Z

, W: a, t7 j+ C: E
双线四头的好像线不够粗，还是用后面的两个吧。

流氓兵

进度。。进度。。。。。

滂沱大雨

流氓兵 发表于 2012-4-2 10:45
% r$ l4 ?0 c9 p, y7 A  \8 a进度。。进度。。。。。

1 p$ J" J! ^) T" a: e' r/ W, u* a
, w- h) D" ?8 \% q. S十匝的电压是5.6v，线准备短了，得有十几米才够。

滂沱大雨

流氓兵 发表于 2012-4-2 10:45
* f2 }7 E+ i6 r0 Y进度。。进度。。。。。

% n% U! g5 g4 d' f: H

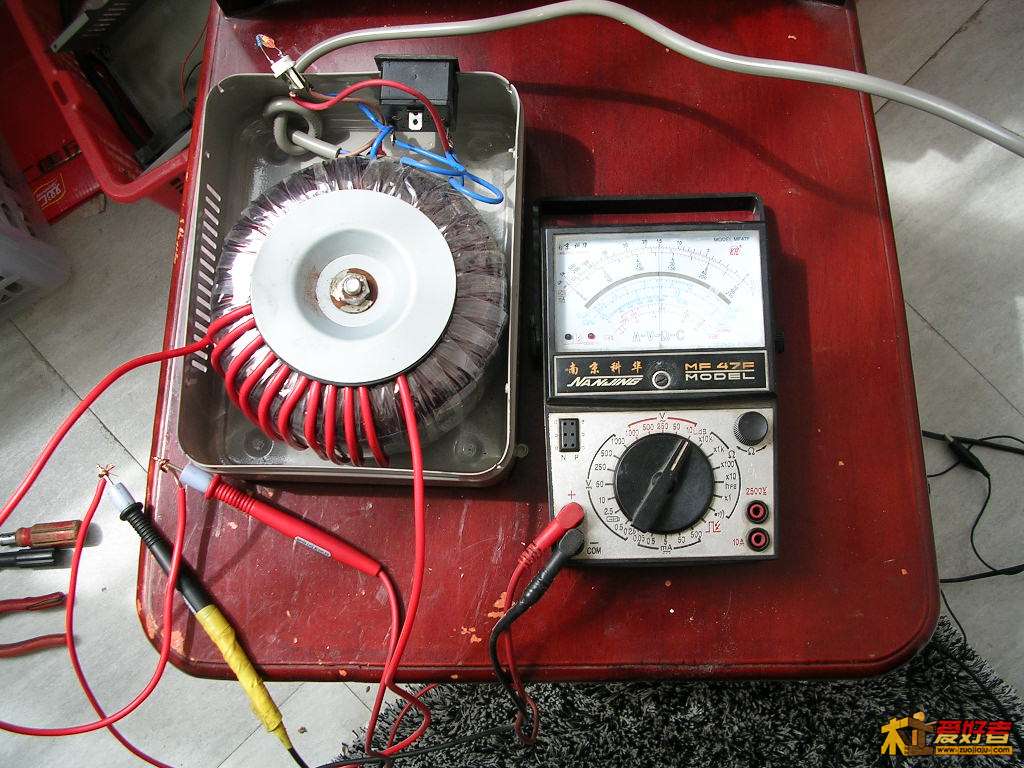

终于弄好了。环牛变成了肥牛，重得我一只手拿不起，差点装不回原来的铁盒子。
, X) L9 Y- H0 w

8 i' O6 J/ H/ J- i% p: K
交流输出为26V，过整流硅后直流输出22.8v，整流后降了将近4v。
不想加滤波了，电容引脚和电路板电路那么细，不知道禁不禁得起这么大电流。

流氓兵

滂沱大雨 发表于 2012-4-4 19:43
终于弄好了。环牛变成了肥牛，重得我一只手拿不起，差点装不回原来的铁盒子。

咳。。。人老了，笨了。。。记性退化了 老搞错，还好没出问题。。。。

滂沱大雨

流氓兵 发表于 2012-4-4 21:05
咳。。。人老了，笨了。。。记性退化了 老搞错，还好没出问题。。。。

' q" L, P1 g6 n3 \$ j  O3 \9 ?5 v唉，总是有些枝节问题出来挡路。铁盒子里唯一可以安装整流硅的位置，装上后却与电源指示灯的位置冲突……
郁闷！
# s4 y  d* S) @3 N( e1 ]( V. X( X# K

流氓兵

试机了没有？？？可以把灯改到右边！

滂沱大雨

流氓兵 发表于 2012-4-4 22:52
1 a/ A" v$ {$ n2 l$ C试机了没有？？？可以把灯改到右边！

9 G9 U8 J; D  p9 `& z- G4 O( [
$ I, D3 ]; A- o  H

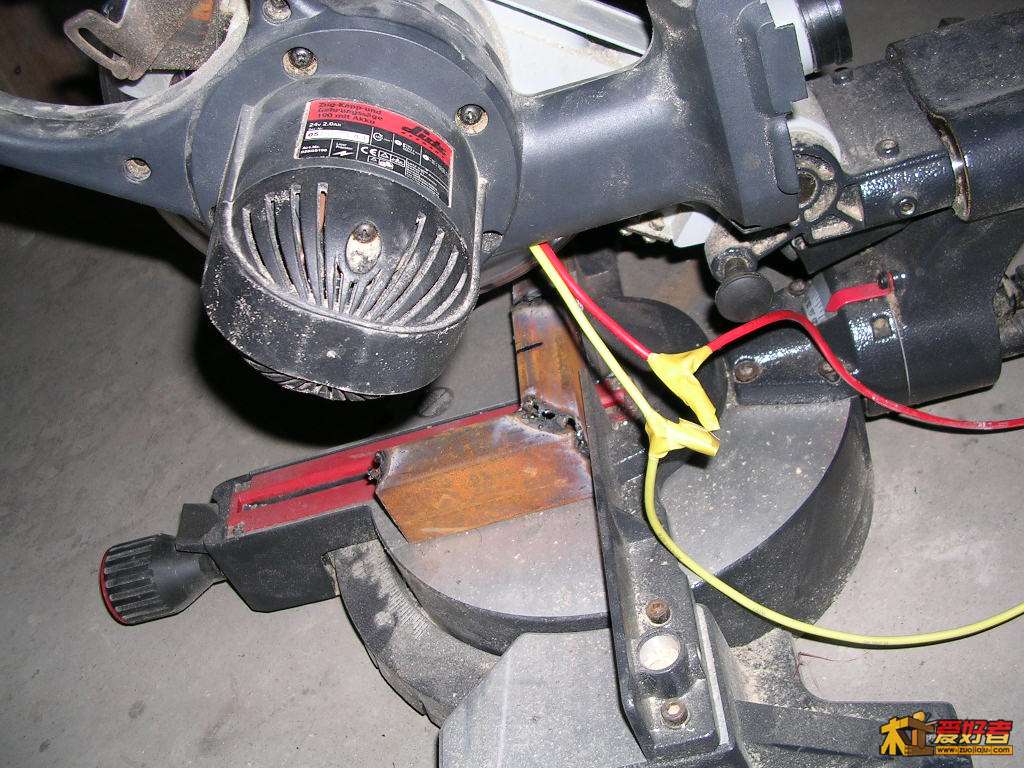

: v1 ]  `$ {6 \+ H今天下午把斜切锯引出两根线头，接上隔离电试机了，非常棒！
$ G8 J& Y- F  |( e7 O尽管没有加滤波电路，但看不出与使用电池有什么区别。
9 M* H$ v% s/ K% j2.5平方的线，电流也刚刚好……

5 d% J  \( w9 i3 {
+ r1 ^4 q: D  Q; |9 ?7 ~! h
+ H" Z1 Z0 Q% F! |5 R; G# k试了一刀，力度也不错。
感谢各位支招的弟兄们，尤其要感谢流氓兵。
是你们的指导，让我这个电盲也能完成对斜切锯的拯救。
再次感谢！

a11aaa11

不错不错,这贴子好,电容接上好点.毕竟电源波大对电机还是有些影响滴.桥堆的话,可以在铁盒上打孔,把散热片放外面更有利散热又不占空间

流氓兵

把制作过程重新整理下，另外开个贴，坛里好多兄弟需要的。我制作的时候没有拍照，也没有拍使用过程。还是您来吧！！发个贴，推广下。。。
