请大侠们来会诊一下充电锯

yt_cn

严重关注，我也遇到同样的问题。
在此感谢大雨把问题提出，有这么多热心朋友出谋划策，相信问题会解决的。
; g' x' l1 G/ P8 d! @# G/ X我也曾经向淘宝上的开关电源商家咨询，商家要工作电流参数。如果30A，恐怕没几百大洋难拿下。
8 P. p: m; T- ^6 |0 p# k个人意见，根本措施还得用电源代替电池。大家努力想办法！有此“武器”的木友已经不少，或许都在关注。

7795588

我有一个百得的充电钻用原来那个插孔充不进电，那个插孔的线是接在电路板上的，后来我另外从接触电池那个铜片那重新用线接了一个插孔就ok了

流氓兵

sunscape 发表于 2012-3-26 23:39
确实，镍镉电池维护太麻烦，放置1-2年几乎报废了。

4 ~% q) y7 q; m2 Z8 j版大：您好，用手机不好拍！点焊机就是在变压器上做个次级（隔离），只是这个次级(空间问题）要尽量用粗的线来绕！以求得小伏数大电流！一般小型点焊机都是控制在5V以内，电流越高越好吧！然后在绕的次级的一条线上接个微动开关或者时控开关！然后再出线！在两条线头在接上铜条，点焊头最好用紫铜头！   （网上好像有这方面的资料）

流氓兵

滂大：做好了别忘了上图。。。。谈谈应用心德。坛里需要这方面的东西。

滂沱大雨

流氓兵 发表于 2012-3-29 10:13
5 M4 O7 t/ Y9 T! x* b: U滂大：做好了别忘了上图。。。。谈谈应用心德。坛里需要这方面的东西。

4 j' L0 a% z% O! e* A5 d一定的。

! o) M* F. M/ L( l  m滤波部分不管是滤波板还是电容都是一样接法对吗？
2 |' W& o4 G1 ~有个疑问，从图上看滤波电容的电压等于输出电压，你的接法多个隔离线圈共用的一个滤波板，输出电压应该跟滤波板的电压是一样的，怎么会有多种电压输出？滤波板的电压是可变的么？电容是不是也是这样？
/ t% r, C: Y2 y. t另，从电脑电源里拆出来的滤波板，怎么知道它的参数适不适合自己的电路？
我自己都觉得问得很菜，没办法，电盲……

流氓兵

滂沱大雨 发表于 2012-3-29 10:38
一定的。
0 _+ J% w8 K, S! F$ B
2 U; l9 G% J1 X0 i+ [/ }: ]/ ^# t滤波部分不管是滤波板还是电容都是一样接法对吗？

* Z9 q& w3 g' E, G9 }* \理论方面我也挺笨的！咱也不是专业高这个行的！只是我们不怕死的劲还有。。。。哈哈
我的考虑的滤波板是尽量追求大点的耐压，既然耐压，就可以顺便向下兼容。至于电波的平曲，我没有示波器，没有办法测试，但是做为动力电源波差关系不大，照样可以使用，对电机寿命来讲影响不是很大！即使没有滤波板，也是可以使用的，只是碳刷火花可能大点！
. U" ]5 W. @. R3 N8 F8 h2 {  但是要当充电器用，没有额外的滤波板和稳压板，就会对电池损伤很大！

滂沱大雨

流氓兵 发表于 2012-3-28 12:14
) v5 V( W1 l% R: E/ D这个线没有量过，都是剩料，不花钱，所以不怎么粗的，但是试过，可以用！你可 ...

http://eelab.sjtu.edu.cn/dg/wlkc/netpages/d4_3.htm
看你的电路板用的是复式（a）滤波，只是不知道选多大的电感和电容合适。这些教程太基础，离实战太远……

流氓兵

滂沱大雨 发表于 2012-3-30 16:30
http://eelab.sjtu.edu.cn/dg/wlkc/netpages/d4_3.htm
$ ?* @( g, o/ Z看你的电路板用的是复式（a）滤波，只是不知道选多 ...

3 [$ J  w; D& s9 z9 e" o* n9 T
# W4 V5 U2 P: [, ?( c5 O
$ P: N: g# I, p7 x% q0 }
) M* h: R7 Q9 @* q

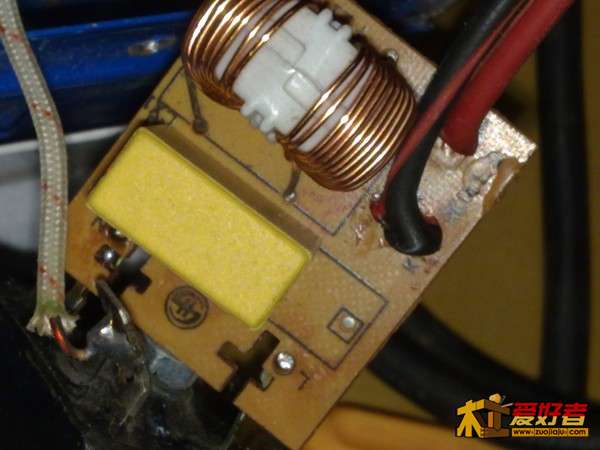

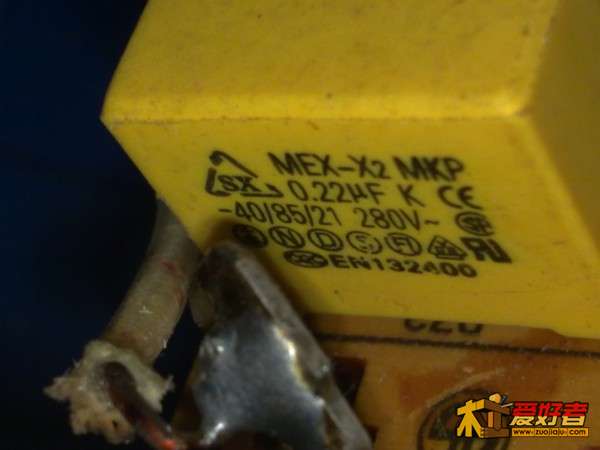

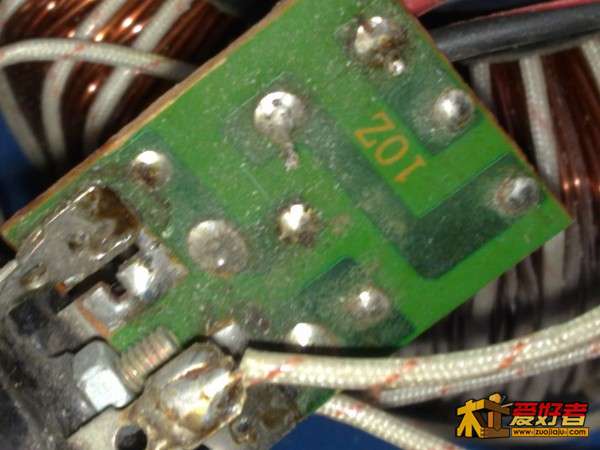

滂大电容的参数见图，消磁圈可以找电源上的拆，可以把漆包线换大点的！！

流氓兵

呵。。我这个可是安规电容280v --0.22UF的，宽压电容。可以给220过滤的。。。哈哈

2 P4 d) E9 \5 x6 Q. t您可以看下百度--安规电容。用安规电容安全经济！

流氓兵

安规电容: 主要用途： CBBR型X2类RC阻容网络，适用於电网电源供电的电子仪器和电子设备,应用於开关、触点等产生火花放电的部位，能够起吸收脉冲干扰和减少电磁骚扰的作用。广泛地使用於电动工具、灯饰、风筒、热水器等家用电器中。 1、特徵： ●采用耐高温阻燃外壳，阻燃环氧树脂封装，其阻燃特性符合UL-94标准。 ●产品外形规则，单向引出结构，安装、使用方便。 ●体积小、重量轻，安全可靠。 ●可承受外部线路受雷击或其他设备故障而引起的较高的脉冲电压。
金属膜CBB电容：器耐冲击电流大,抗电强度高,电性能优良,具有良好的自愈性.CBB电容器广泛应用于各类电子设备,微分电机,电动工具,照明灯具,空调器,电冰箱,洗衣机等家用电器以及电力系统中
聚酯膜CL电容： 容量0.01-33UF、耐压50VDC-630VDC、,外形有方形、圆轴向。广泛用于种仪器、仪表、家用电器的交直流电路及音响系统的分频电路。

xujianshan

千瓦左右的功率，用电池就是一个笑话。

lm314

我有一台是这样改的，买一个直流开关电源（24V。350W。90元）在电池插口前方下面有一个小口，把开关电源并联在一起就行了，充电、使用两不误。

流氓兵

滂大：现在搞得怎么样了？？

滂沱大雨

流氓兵 发表于 2012-3-31 11:01
6 a, D/ Y6 E$ ?0 `滂大：现在搞得怎么样了？？

6 N) l6 @" X& w4 j; N( V万用表电流最大量程是20A，隔离线圈出来的电流就没办法准确量了，只能估计，不低于20A就行吧？

流氓兵

万用表电流最大量程是20A，隔离线圈出来的电流就没办法准确量了，只能估计，不低于20A就行吧？
  ^: |3 x/ ]) d5 n! p% s3 a# R

线径用大点的，电流大了不会烧工具的，所以量不量电流也没有关系！电压就要搞准点！
' C# B% b  L! M4 e$ u2 Q
" t* V7 x  a- s7 G* I% D( }% H如果绕的线细点，你也可以试用一下，一看机子的力量大小，二用手摸绕线发热没有？发热说明绕线细了！
