旋风集尘DIY，最佳设计方案，木友必备

 荐  火... [复制链接]
王文明
 楼主| 发表于 2012-2-17 17:10:17 | 显示全部楼层
本帖最后由 王文明 于 2012-2-17 17:15 编辑
* X8 L9 b# d% e2 i' n1 }0 Q% e

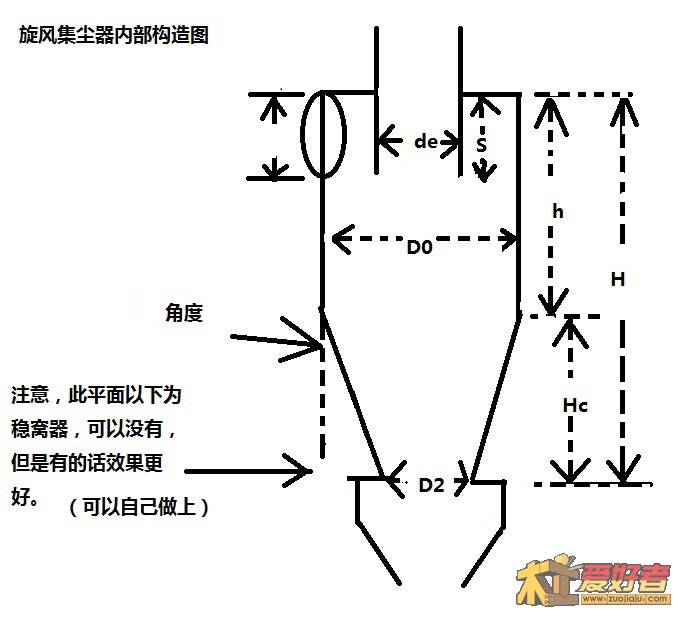

9 e/ w5 L; [* ~0 I 无标题.jpg
8 F; c! R+ {5 c8 Q  F7 Y稳涡器修改后，9 S: j0 ~  b( ^7 ~
稳涡器加上后会导致总高度太高，可能出现使用不方便等情况，酌情选用。
3 c$ N& B* Q3 s& o1 F! `5 ~设计图出来了，如何按照设计图来完成此装置呢，我考虑了几种方法 1 用铁皮打制 2用木头制作 3塑料拼接，很明显第2个方案更经济。但是比较费功夫，话说回来了，这也是乐趣所在(图省力的话买就行了60元)。原理跟做木头盆类似，有铣刀的木友可以铣，没有的可以手工完成。
回复 支持 反对

使用道具 举报

贫下中农大爷
发表于 2012-2-17 17:15:20 | 显示全部楼层
等待，后续
回复 支持 反对

使用道具 举报

BOBELI
发表于 2012-2-17 17:39:42 | 显示全部楼层
ZXSAN提示有道理，木屑粉尘比重轻不同于工业除尘，D2太小可能易堵塞，商榷能否设Y？
回复 支持 反对

使用道具 举报

王文明
 楼主| 发表于 2012-2-17 17:56:08 | 显示全部楼层

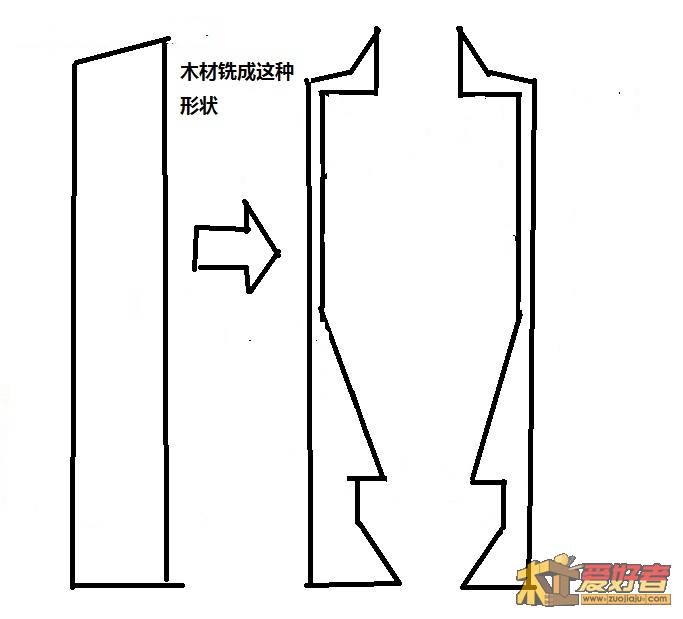

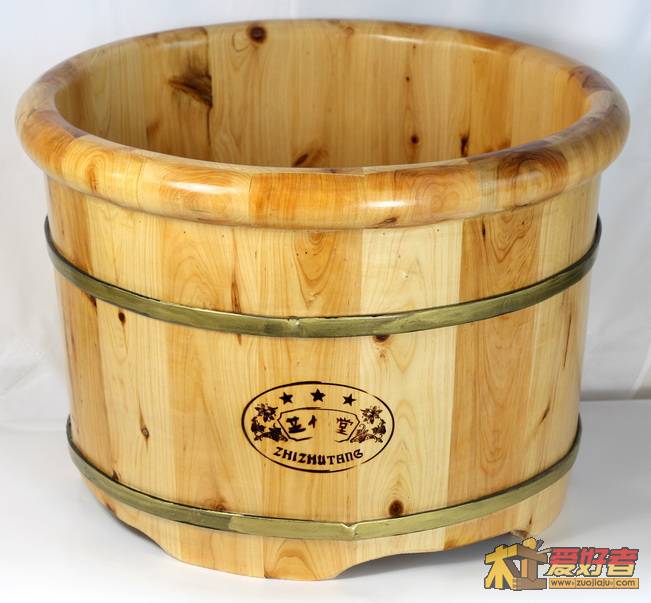

制作.jpg 木盆.jpg
5 Y! _- k' w% F木板之间可以用榫卯，也可以用白胶粘，外面用铁丝箍住。
回复 支持 反对

使用道具 举报

王文明
 楼主| 发表于 2012-2-17 18:14:01 | 显示全部楼层

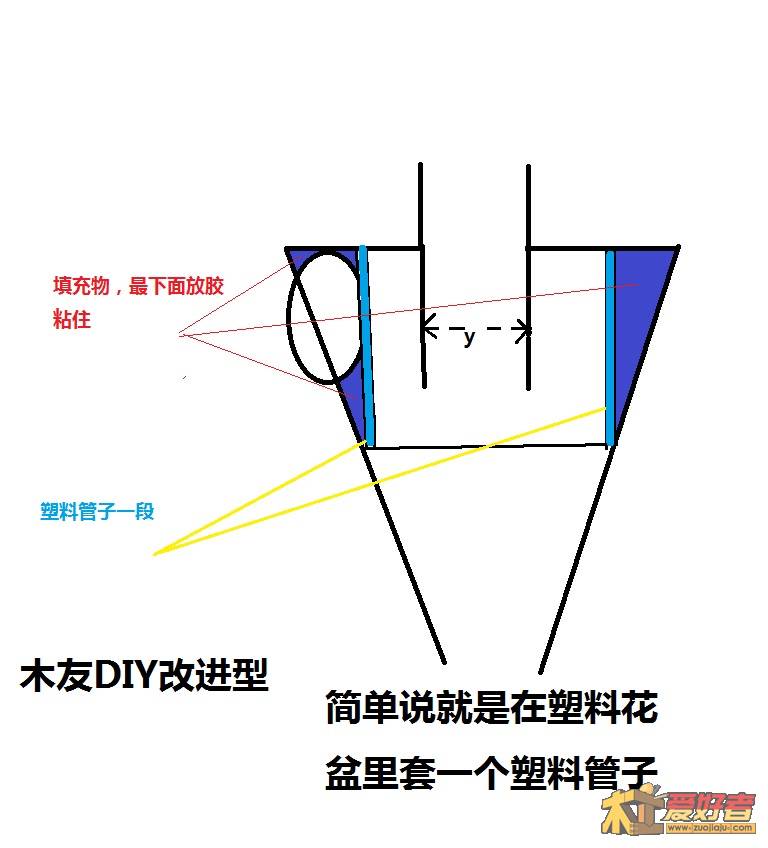

如果有的木友还是喜欢塑料的，那么我还有一个折衷的方案，如图 图示.jpg
3 x& S' U4 W& @8 t这样就多花很少的钱办最多的事。
回复 支持 反对

使用道具 举报

罗非
发表于 2012-2-17 18:25:36 | 显示全部楼层
先谢谢师兄，再慢慢理解
回复 支持 反对

使用道具 举报

王文明
 楼主| 发表于 2012-2-17 19:56:54 | 显示全部楼层

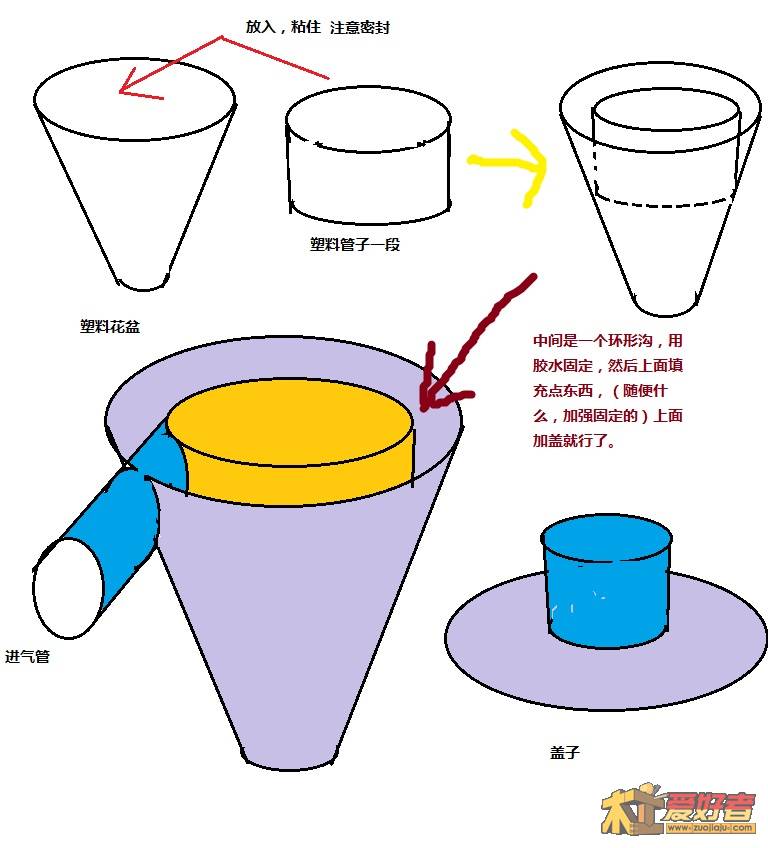

图.jpg 详细解释图
回复 支持 反对

使用道具 举报

王文明
 楼主| 发表于 2012-2-17 20:08:29 | 显示全部楼层
本帖最后由 王文明 于 2012-2-17 20:09 编辑
, Z; E9 k9 k4 h0 M9 h+ d. I# O2 R
- `. Q# \3 {# G% y用挂历纸和白色乳胶漆也能做的，要多糊几层增加它的坚固性，先糊2-3层，干了后再糊。纸的成本更低，买两根管子，一个集尘的桶（可以用机油桶代替，也可以买成品的有盖子的塑料桶）0 U) n% h$ c5 v; [) p) ]; ], r$ k
纸的胡厚了强度也是刚刚的。
回复 支持 反对

使用道具 举报

lhz6974
发表于 2012-2-17 23:36:28 | 显示全部楼层
刚刚的刚刚的
回复 支持 反对

使用道具 举报

ak99519
发表于 2012-2-18 18:23:08 | 显示全部楼层
找做白铁的做一个，比买的塑料的好
回复 支持 反对

使用道具 举报

LYG141588
发表于 2012-2-20 08:36:17 | 显示全部楼层
学习 了，回家仿一个
回复 支持 反对

使用道具 举报

laopi7654
发表于 2012-2-20 16:51:06 | 显示全部楼层
我去淘宝买一个，有没有链接
回复 支持 反对

使用道具 举报

yanten
发表于 2012-2-21 07:53:05 | 显示全部楼层
拿个板凳,听讲
, @9 {8 N5 ?4 Z" L$ N1 N! r
回复 支持 反对

使用道具 举报

lhz6974
发表于 2012-2-22 11:35:49 | 显示全部楼层

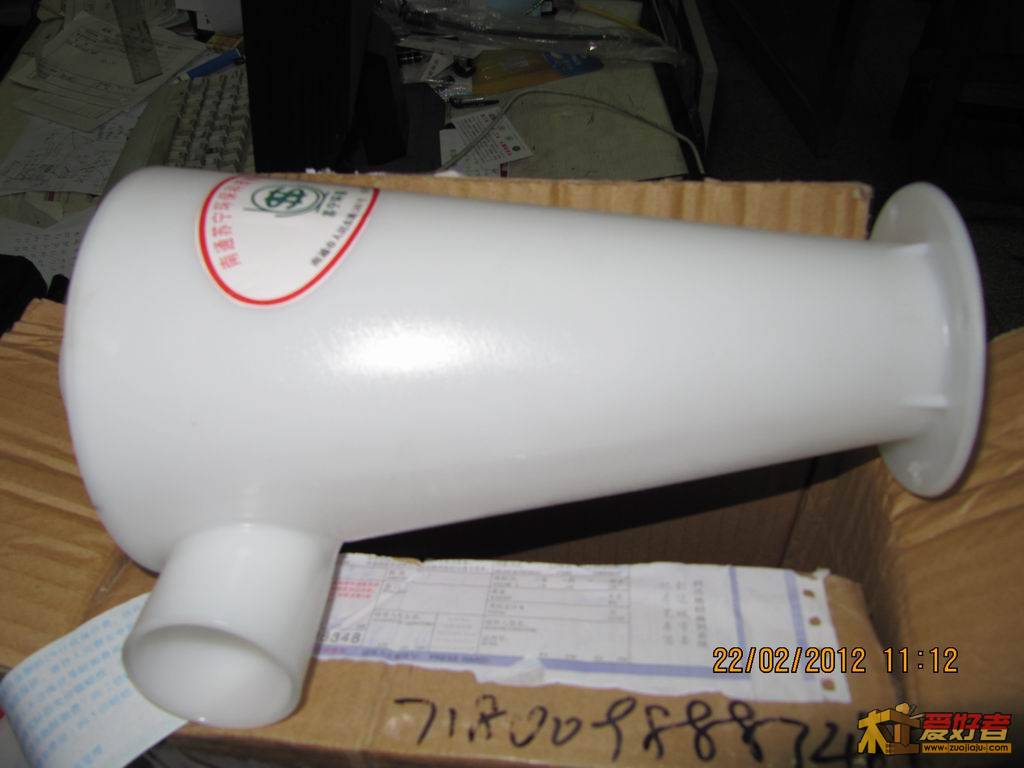

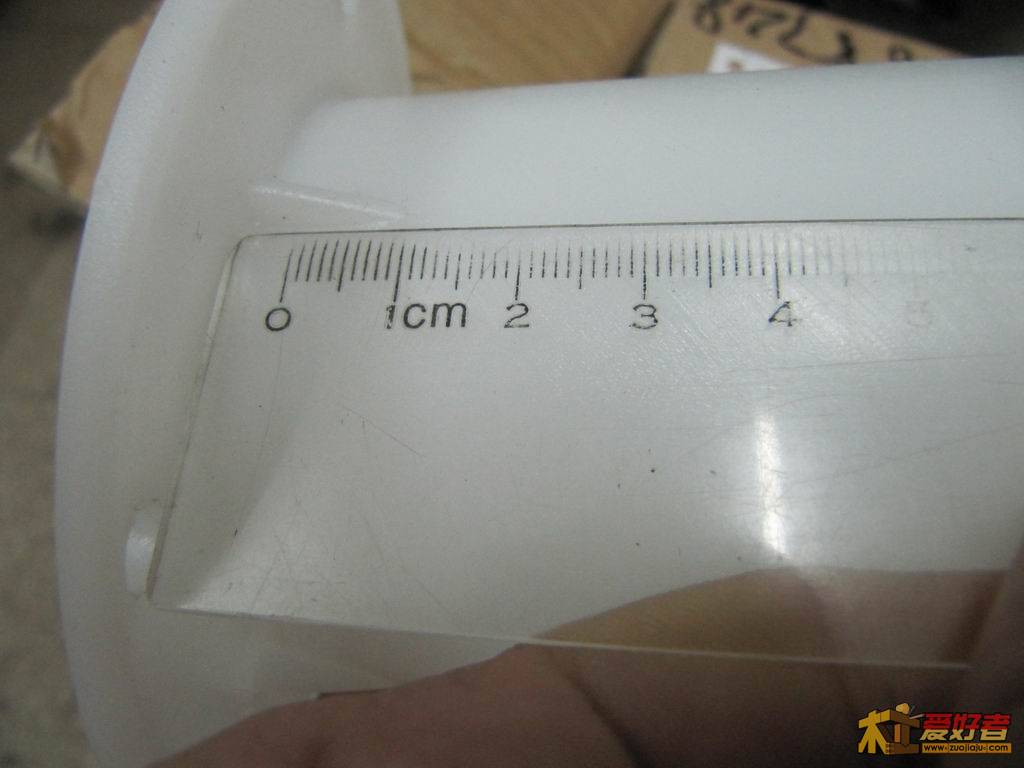

IMG_0304.JPG IMG_0303.JPG 我淘宝买一个回来，这样的！！料还是很厚实的！！底座固定处和卖家的图比就小多了！
回复 支持 反对

使用道具 举报

lhz6974
发表于 2012-2-22 11:40:20 | 显示全部楼层
本帖最后由 lhz6974 于 2012-2-22 11:43 编辑 ( ]. g( U  {9 K0 i5 _. }

: B  n6 k6 P( @/ l! B- q我淘宝买一个回来，这样的！！料还是很厚实的！！底座固定处和卖家的图比就小多了！ IMG_0304.JPG IMG_0303.JPG & v  e7 u9 u  b
$ |+ z& S+ A3 T7 T4 g
6 r* h' o, F0 I/ m. r% b, @

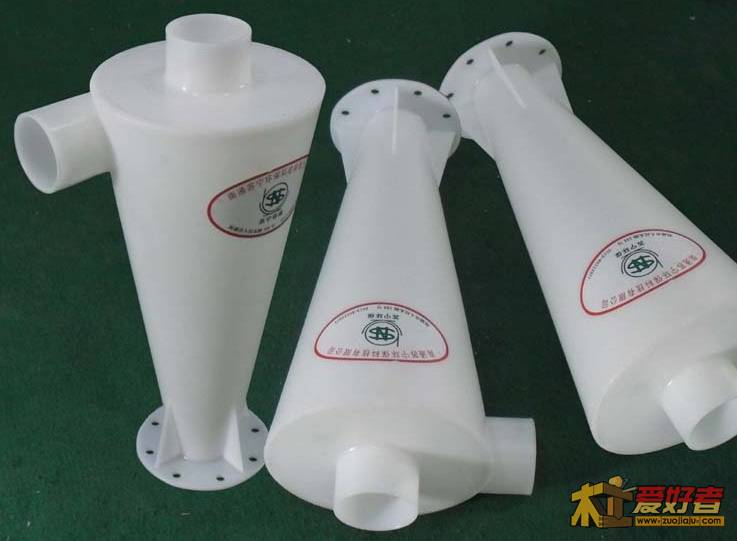

卖家原图： 1111.jpg
