本帖最后由 木工乙 于 2012-2-18 22:43 编辑 " ]; E% n' y4 q
. ~, v9 T. O3 a4 d更新第八回(不能用“天”了)
' S1 H+ A" R: g+ h-----------
5 h0 _5 z: I, E, ^& U个人遇到挫折就喜欢撤退，已经好几个星期没动手了
: R( Z& V# P/ o. B* d+ ]% B2 p有人居然给我这贴改名叫《不动》，是可忍孰不可忍，动！
0 E' O% I' c' \9 @% P+ B5 j) l' Y, H* D5 x/ b2 m9 W, d& P

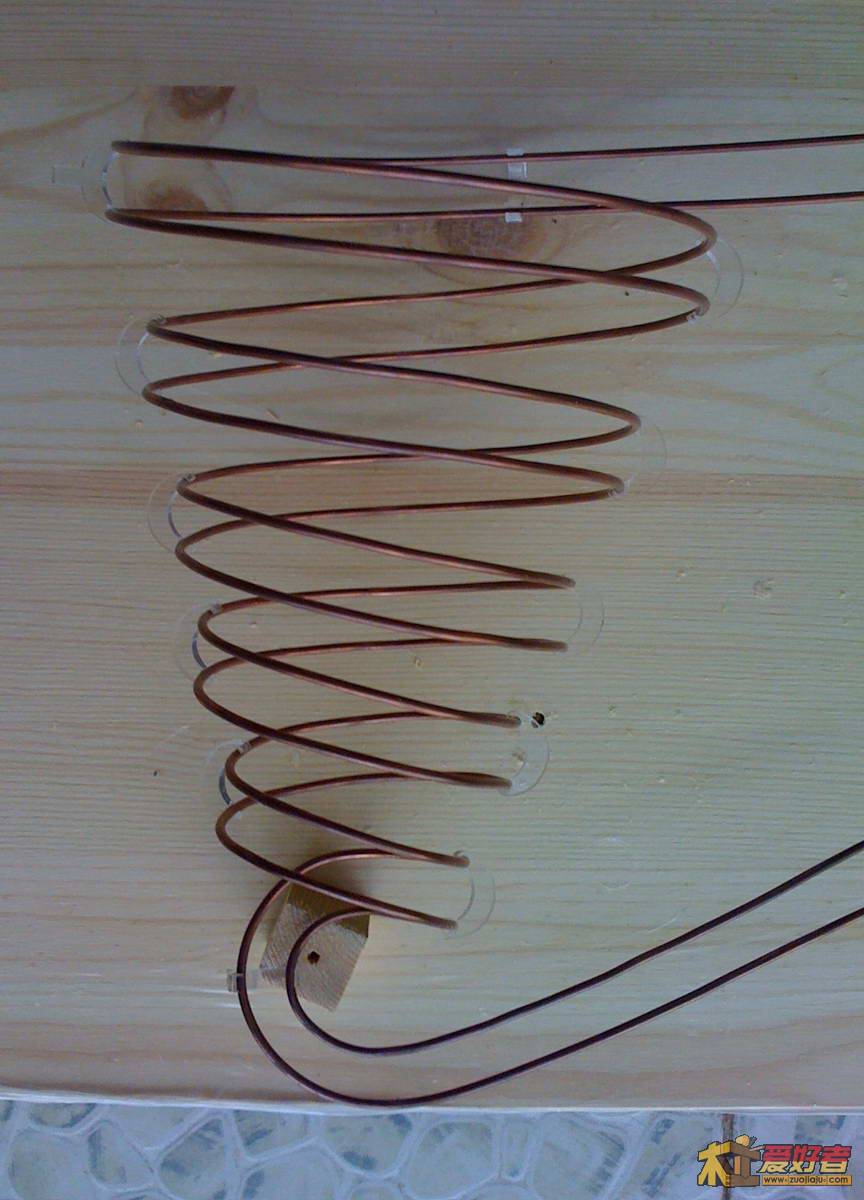

第一条轨道基本完成，是个螺旋，下图两条近端还没修直8 N. Z4 S' Z- B \; D
' y* a B" W( ~% n$ W6 [. P
4 r7 u6 t2 |- k

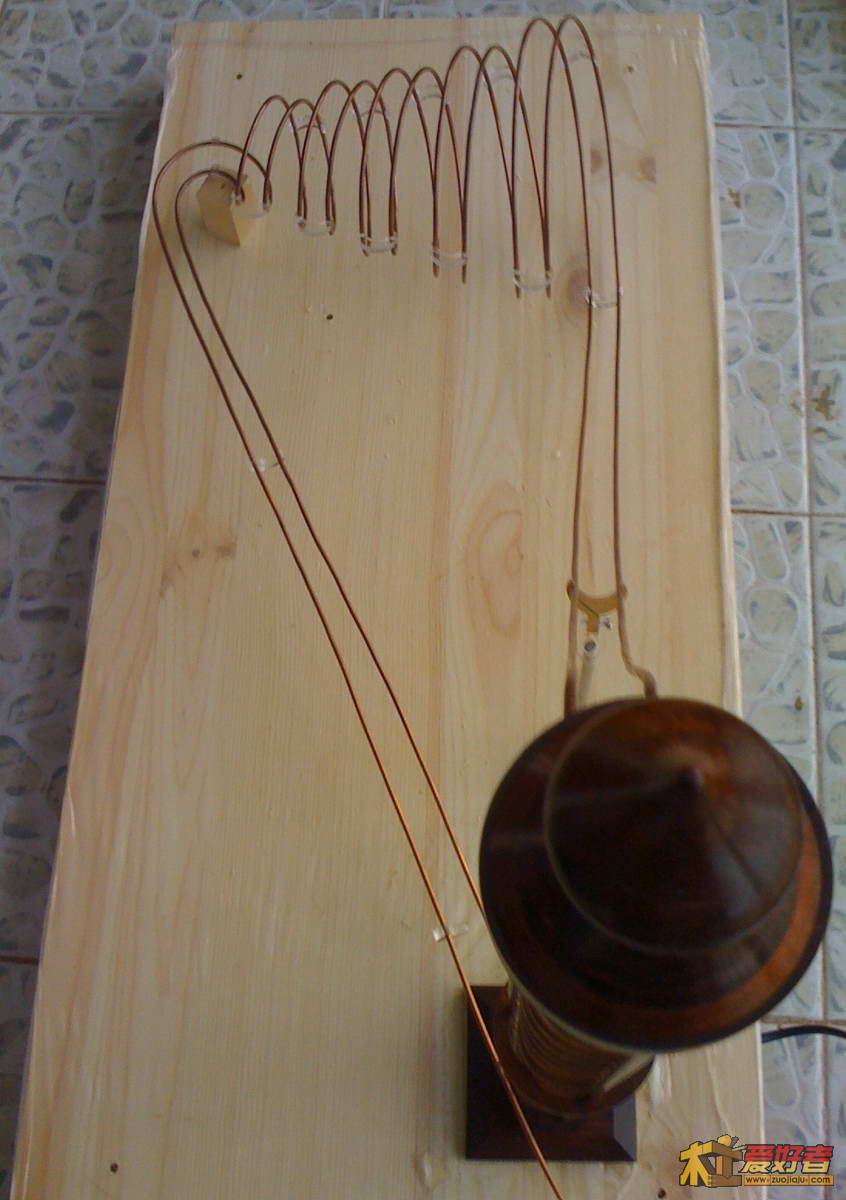

塔上出料、进料口还没做。水晶玻璃球就是被塔螺旋携带到顶后挤出，沿轨道走完这个过程再回到底部
4 ^/ [ v0 J% {0 U! {. n9 h4 Z
7 z5 b/ @! E' H" U* Z: [3 w, m! |8 G# V$ U9 O! ?0 W/ A0 o L
塔的驱动电机被我换了。在华强北买的15块的同类型电机，说是正转回来一试是正反转。拆开看发现爪级电机真是简单，就是单线圈做定子，一块圆形磁铁做转子，要不然被称为成本最低的电机。& W9 T& g* Z& t4 K
* D" E2 v9 w" i( Y* r3 y
这个电机缺点是，正反转不固定，遇到阻力就改变方向。用有机玻璃做了一个“单向阀”解决了。$ F. F9 z5 @$ X9 b
4 u/ G! Y7 d6 i: B4 W
做“单向阀”的过程中还被台锯伤到了，大拇指肚一毫米深的口，没出血皮厚，推的极慢是疼了才缩回来的。当时锯片高度3MM，疏忽了，不到一厘米大小的有机玻璃片手持上台锯，真是得瑟了，一身冷汗，下次再也不敢了！
, i, s& l' w5 O% K7 M- U3 \+ d5 {# t# x% J$ f& h( s2 w
也拆了原来10块钱的，里面是塑料齿轮。这个15的是金属的，而且转子比它大很多，看来10块钱的是粗制滥造了，虽然都标明4W30转。这个动力明显大，塔螺旋转动非常顺畅了
" I) u7 f X7 G6 S7 O8 v2 y
/ y& ^: p' G2 O G: i& M- r- t6 N1 t

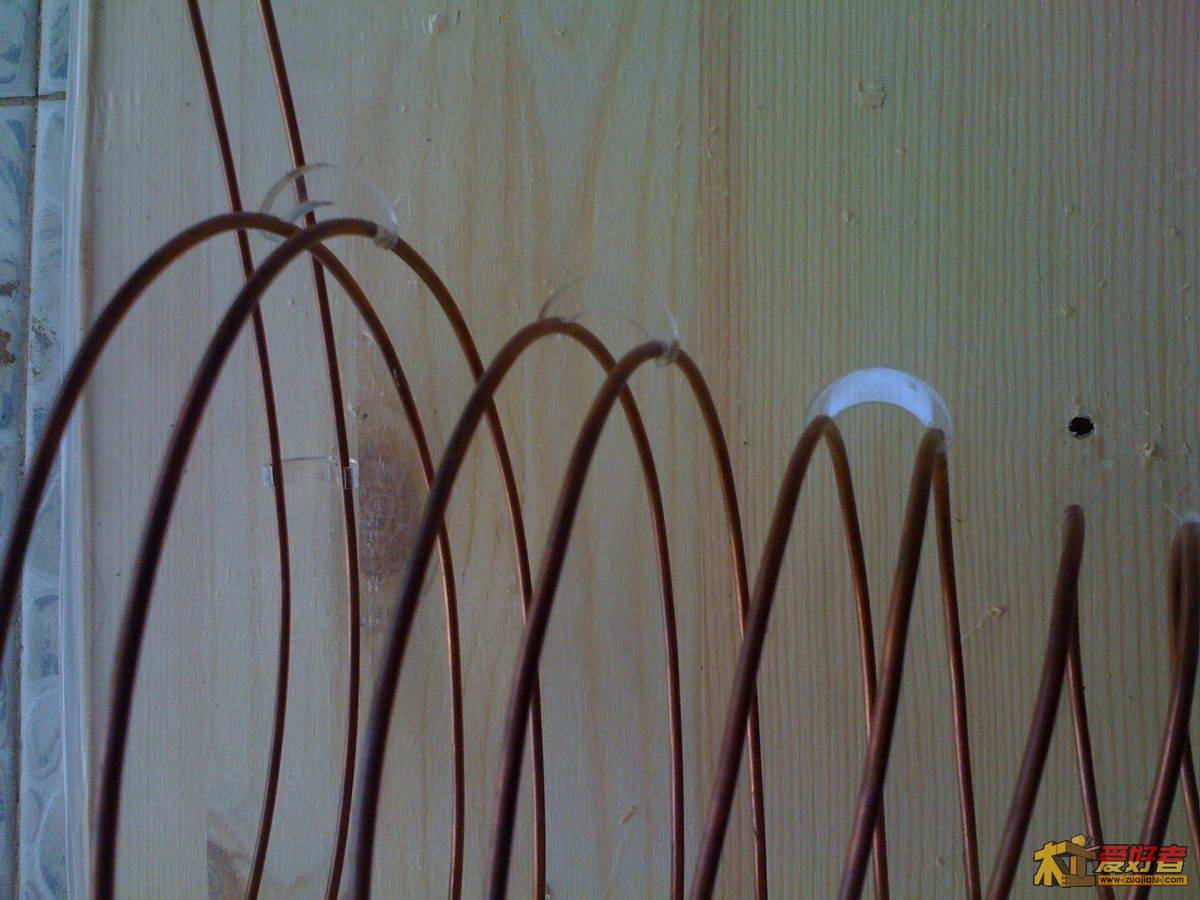

用有机玻璃卡子好处是透明，轨道没有视觉障碍% W% O9 _! w6 o, s5 F/ h
5 p) [% E/ X$ Q# a% o$ }) K4 [/ I6 F) @* _3 ~) B

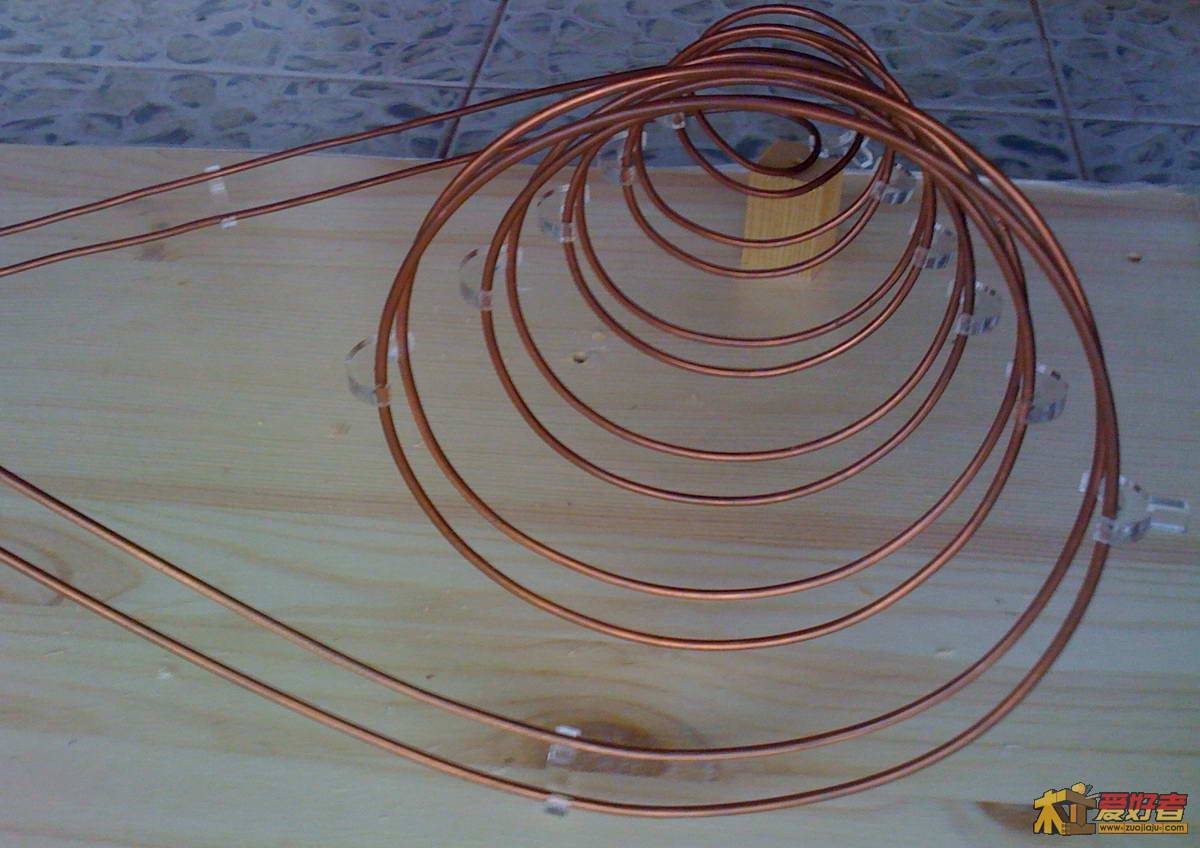

反光的更清晰些$ B9 o) J$ B# C* k+ R- I( D( ~; l. i- }
) J( t4 V1 F& ~, u! ?& G' T0 L3 d

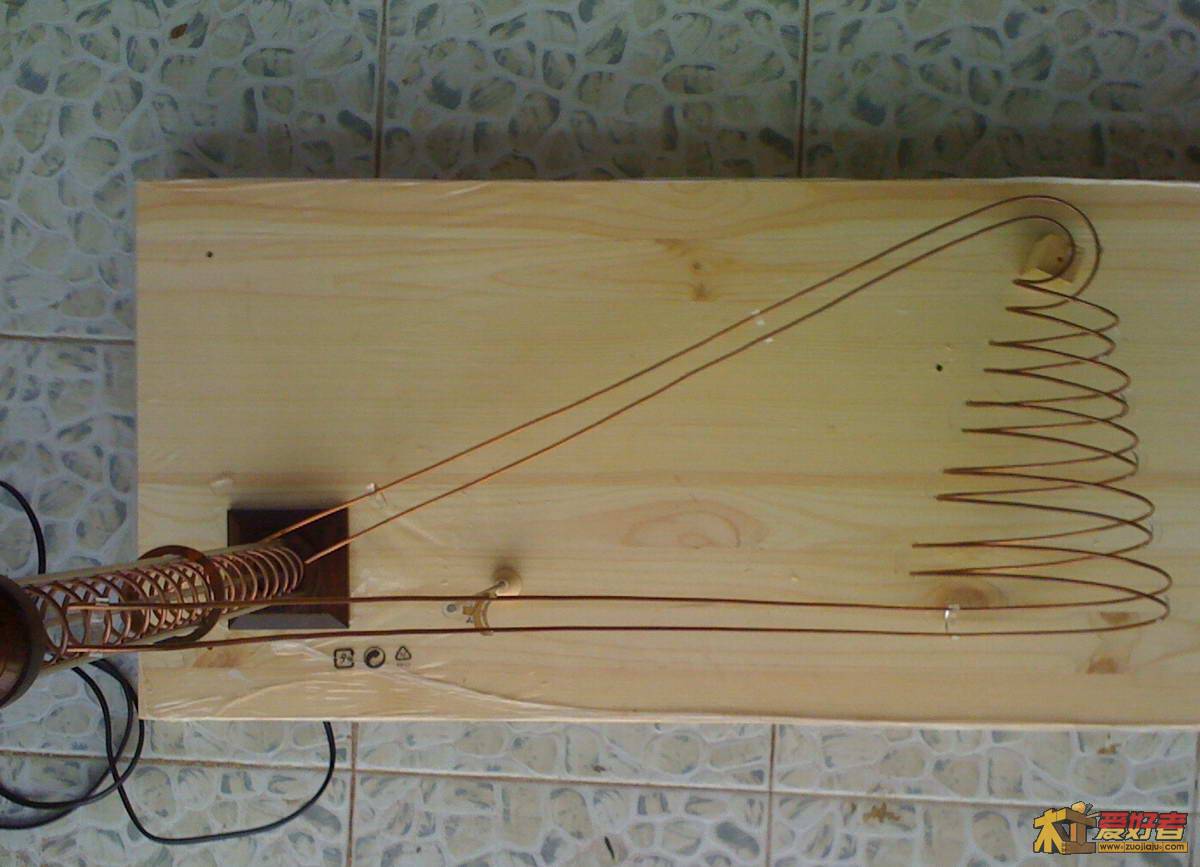

这个轨道难度在于，水晶玻璃球从高点抛下沿螺线走完全程，到终点让势能转化的动能尽量消耗殆尽。要让螺线有合适的直径、合适的收缩变化，大了走不完、小了出口动能太大，势能利用不充分
9 X' |' H4 i* k! r& f; ^& a9 l: W0 g9 F) Q& F0 A3 x; X6 G
而所有的轨道共同存在的难度是——只要调整一处下面曲线全跟着变，牵一发动全身，这个最头疼！/ {' O! e( k# C, v7 _
, D! F: t" _9 j

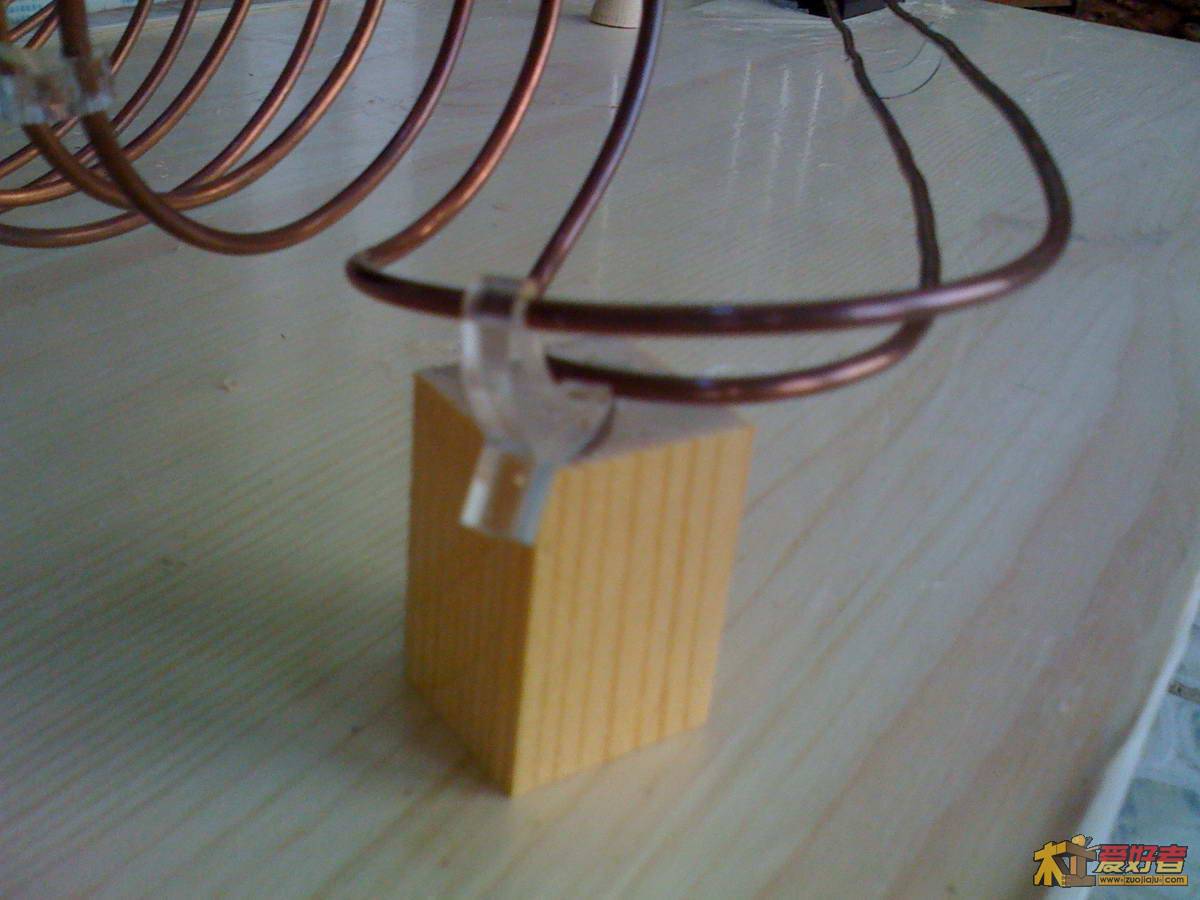

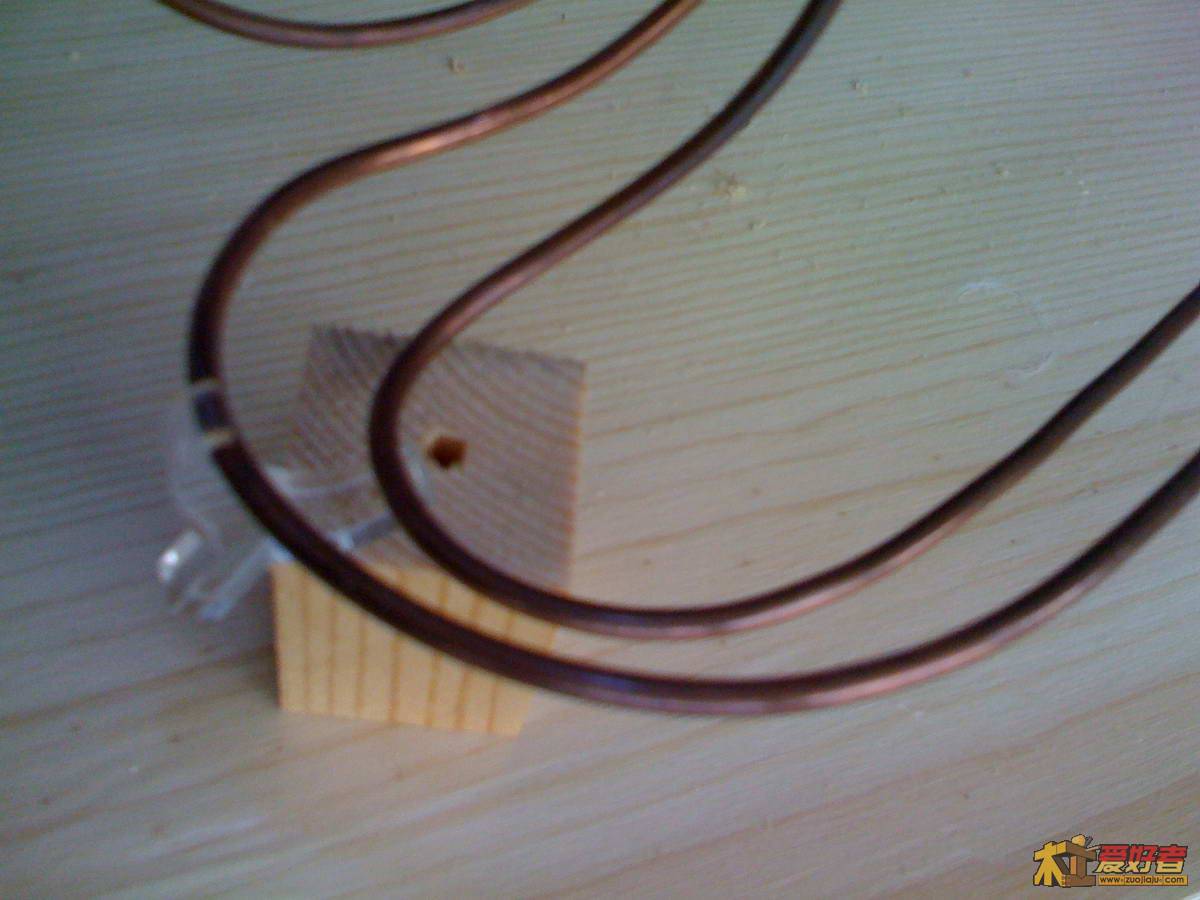

* l0 Y2 |3 P; l# T- ^出口拐弯，抗离心力倾角。支架还没安装，临时用木块垫着。远端还没修正，可以看到轨道弯弯曲曲的9 u- X: u, n6 ^+ J6 D, h6 O# H3 k
' z4 P+ H% ~' Y
, c5 }5 N- d ?& X
" t$ ^0 m( w3 X. G4 I! J5 b( O; }
9 P! m3 f: V5 |9 e" y
第八回更新完毕，谢谢！
