跨年度作品——玲动（完成）（照片在一楼）

supercat · 发表于 2012-1-21 17:50:20

这算猜谜么？做的什么?

木工乙 · 发表于 2012-1-21 20:54:59

哈默特发表于 2012-1-20 23:46
: l6 y0 [$ X# P0 |% g玩深的？搞上同步电机了？

应该不会的，自重轻，三根外管只轻微承受向外的力。向心一侧虽然很薄但没有这个方向的力

china-montreal · 发表于 2012-1-21 20:57:49

强贴留个名

bluesnow · 发表于 2012-1-21 22:59:05

看着像要做个台灯？电线从中间那个管子过？有轴承，是要做走马灯？

sz波尔卡 · 发表于 2012-1-22 12:00:50

龙马精神了？？？杠子！

木工乙 · 发表于 2012-1-22 16:33:46

更新第三天
---------------

今天就是绕了一下铜丝
6平方单芯铜线，先截2.5米，去皮待用

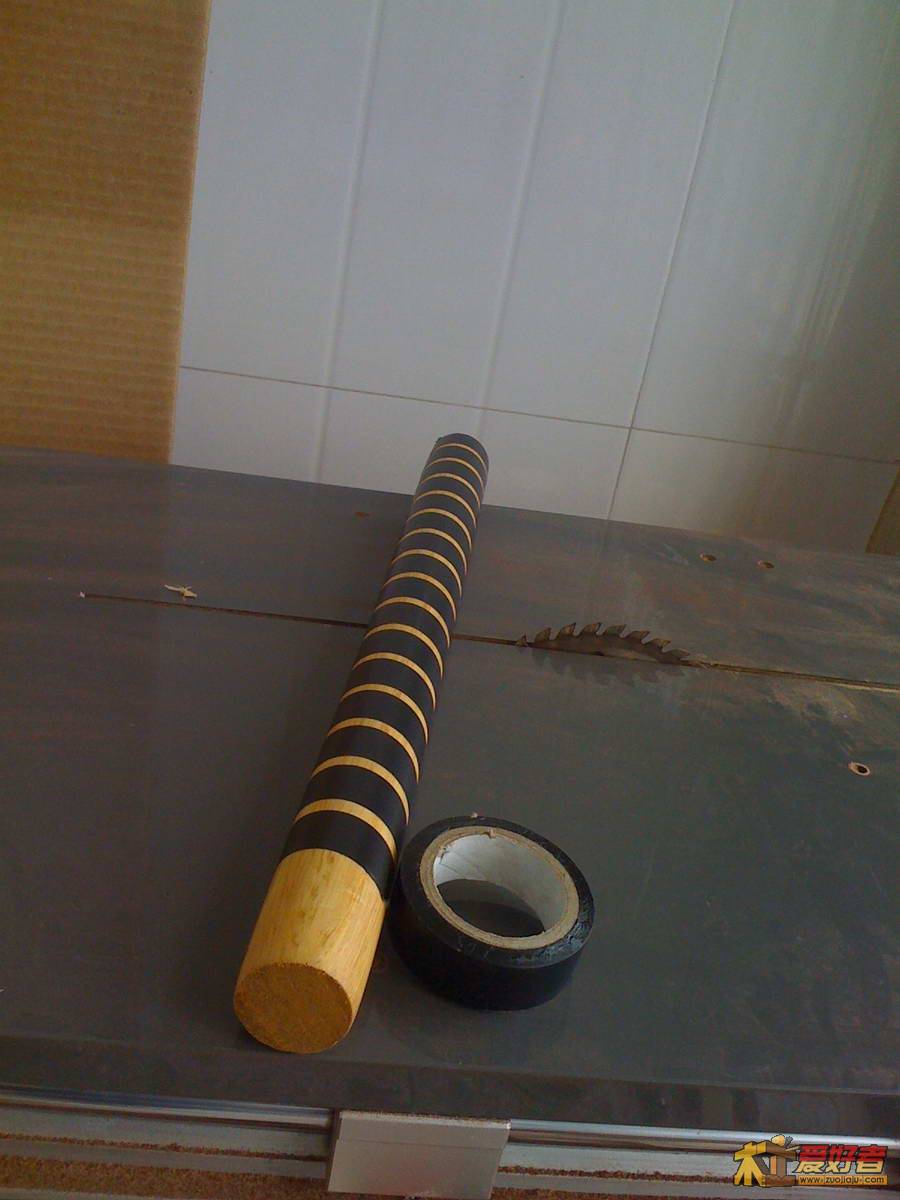

找了截比较合适的木棒，贴上电工胶带做参照

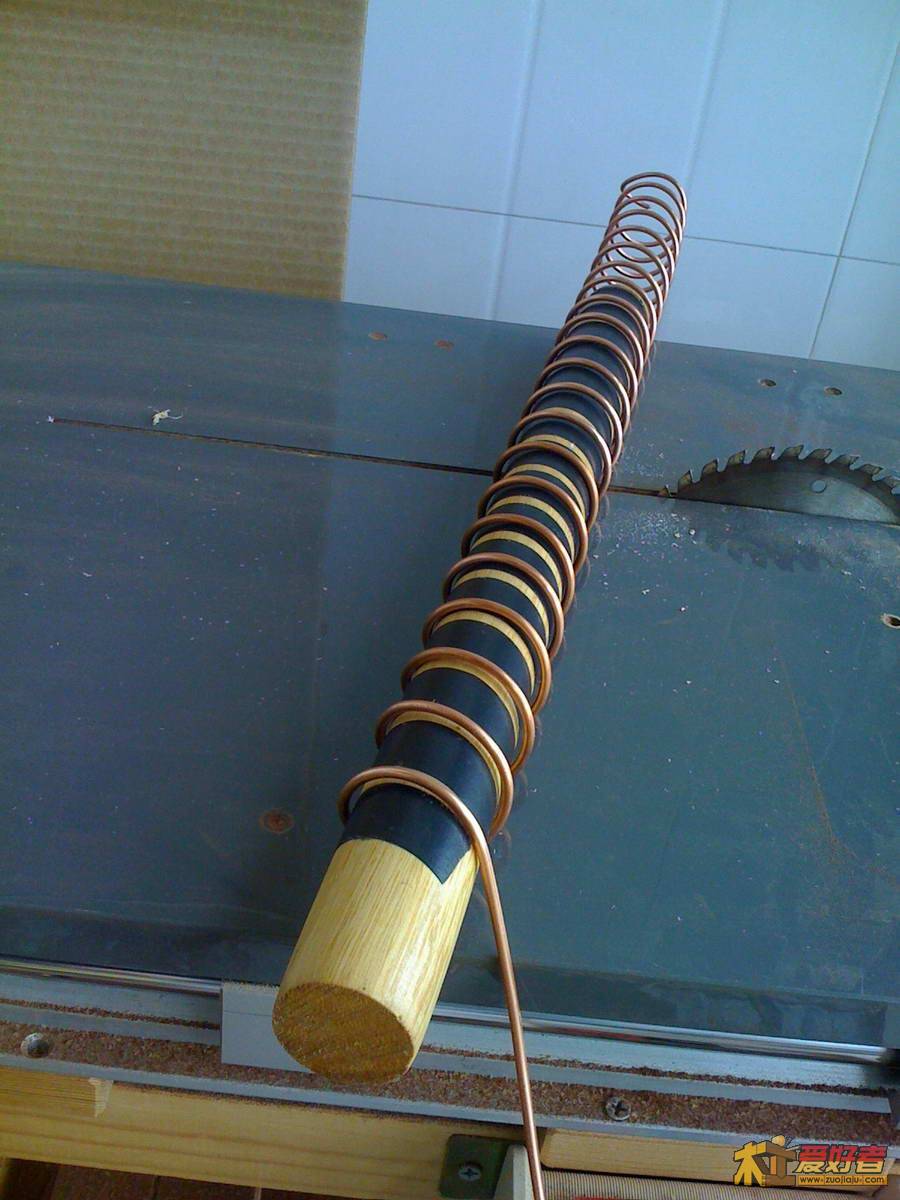

绕上去，之后发现旋向反了

。拉直重贴胶带重绕，之后发现螺旋直径大一点点

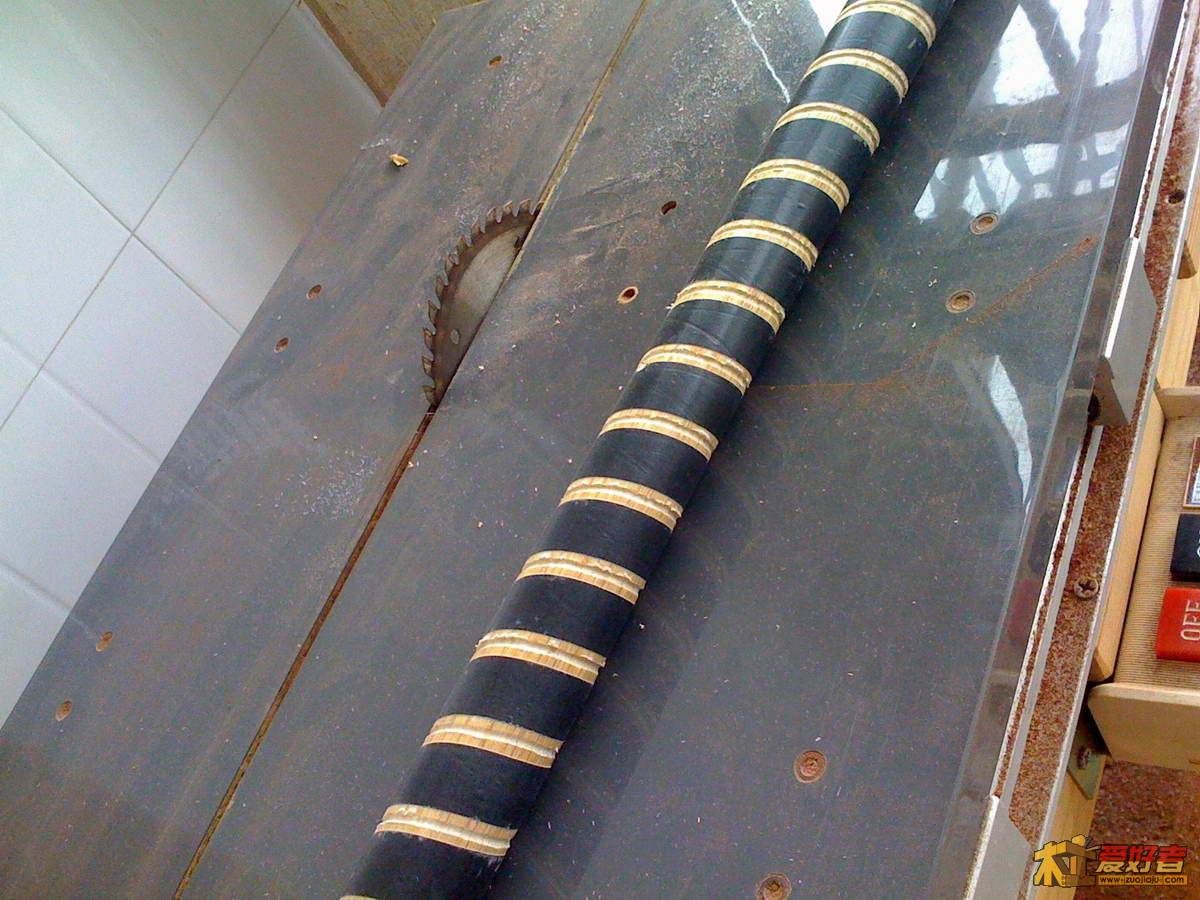

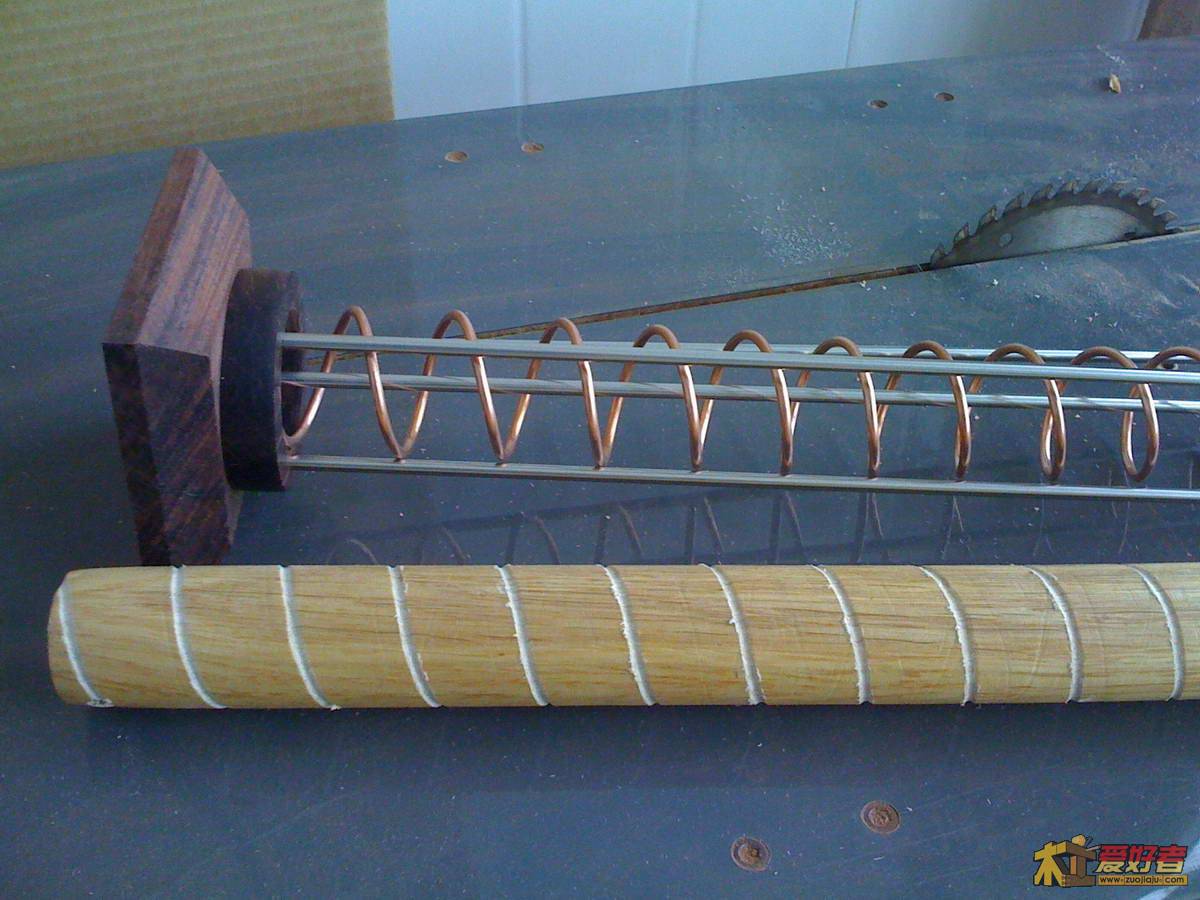

重复拉直铜丝，之后用电磨磨头开沟，为的是让螺旋直径小一点点，重复绕。这铜丝强度比想象中要大，绕起来挺费劲的

比量上去，总算差不多了，不过还是有这样那样的小问题，慢慢来吧

今天更新完毕，谢谢！4 x2 v+ w; D4 [' d- b1 u
祝木友们春节快乐！

木工乙 · 发表于 2012-1-23 18:15:36

本帖最后由木工乙于 2012-1-23 21:42 编辑

更新第四天
---------------
还是不合适，又修深了木棒上的槽，又重新绕了一次，总算可以了

这种既有硬度又有点弹性的材料，想手工绕成尽量贴合三立柱组成的圆周又让转动阻力小，真不是容易的事

其实，如果先绕螺旋再给外面三杆定位打孔会省事，不过三杆的间距是有尺寸要求的，宽容度不大，为了功能上的精确就先打孔了，后面会说到的。

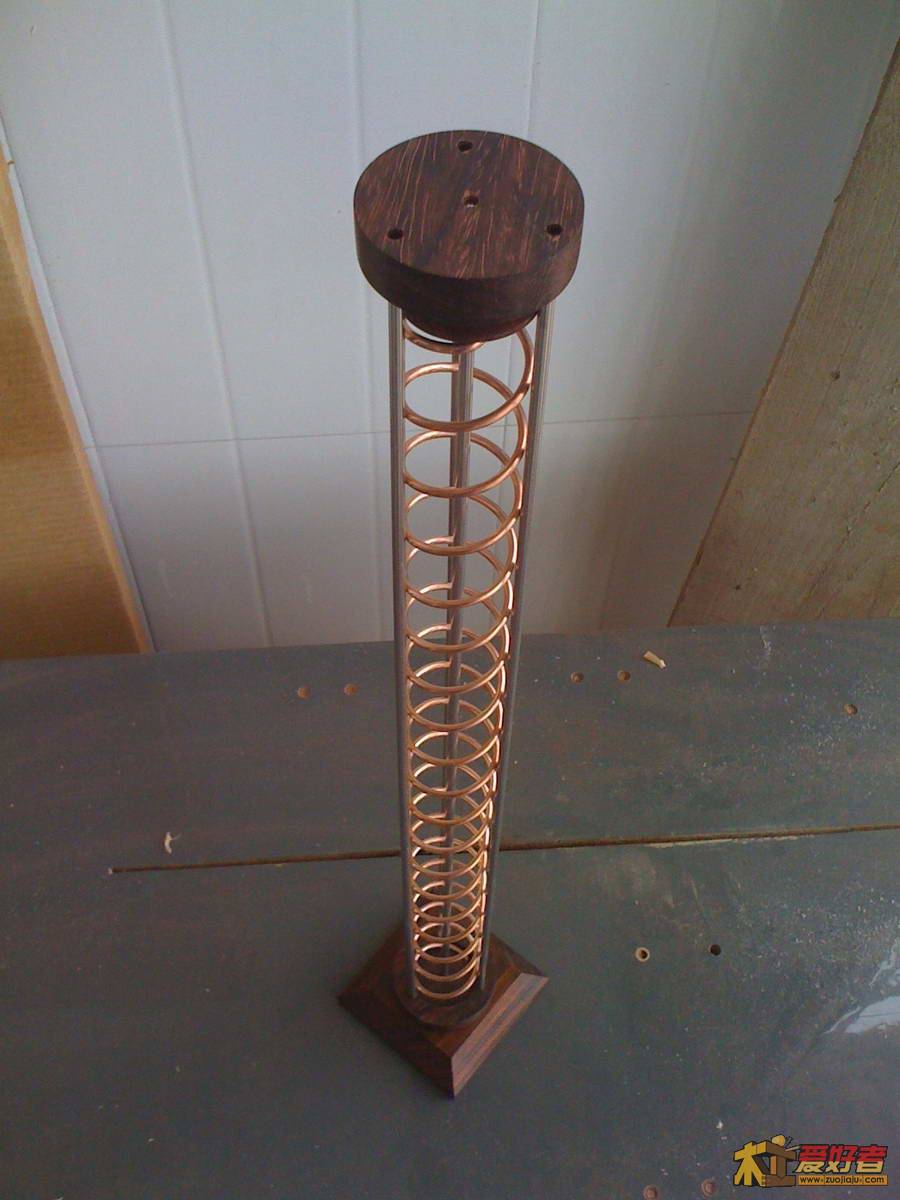

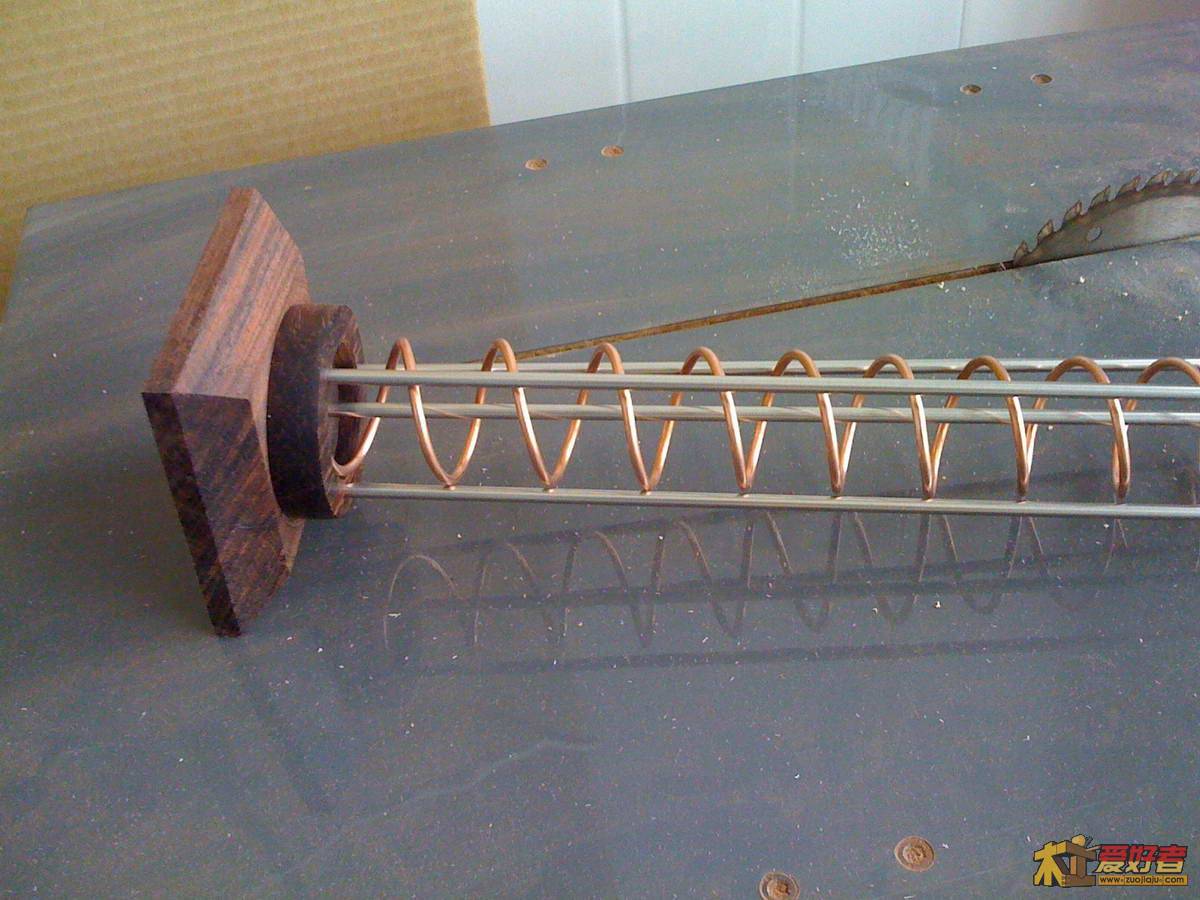

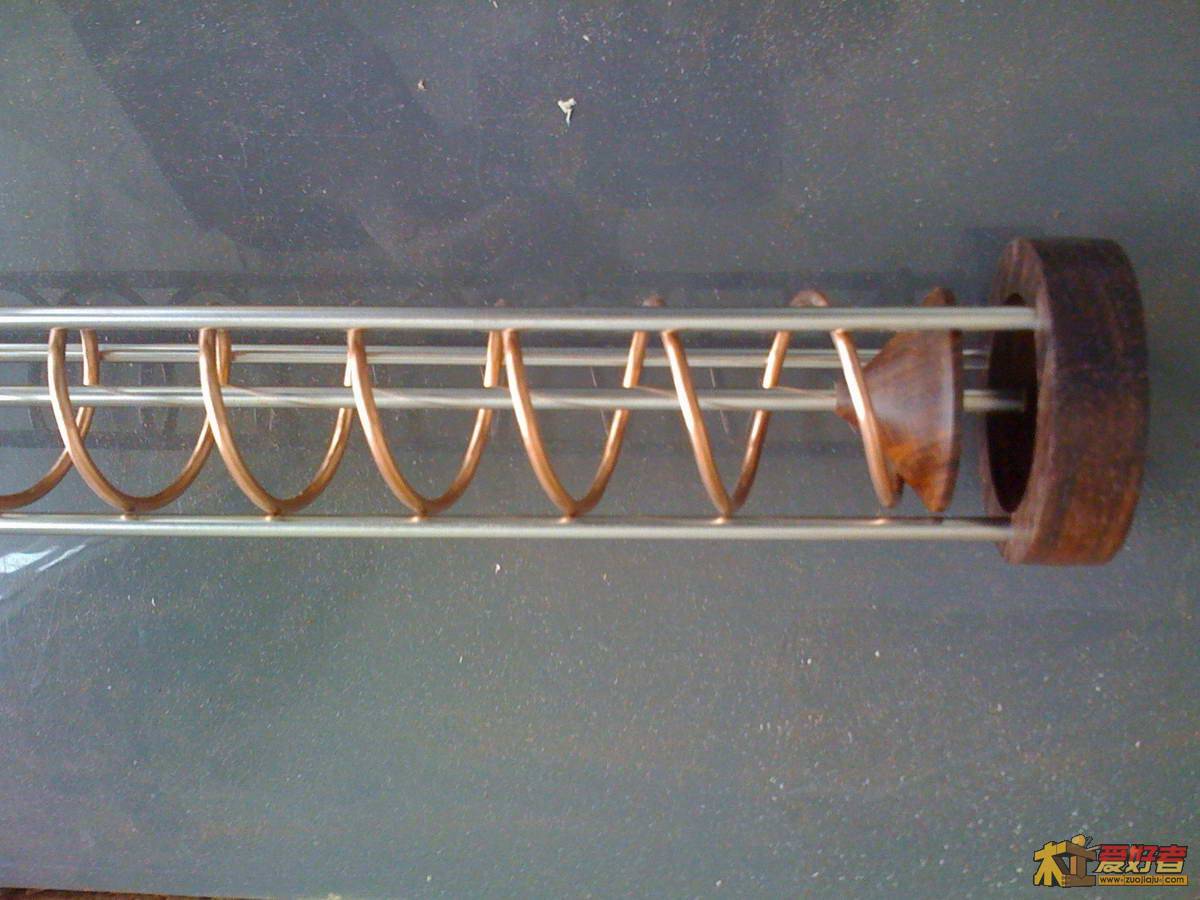

测试了一下，基本达到要求

木料都抛光了一下，视觉效果还不错

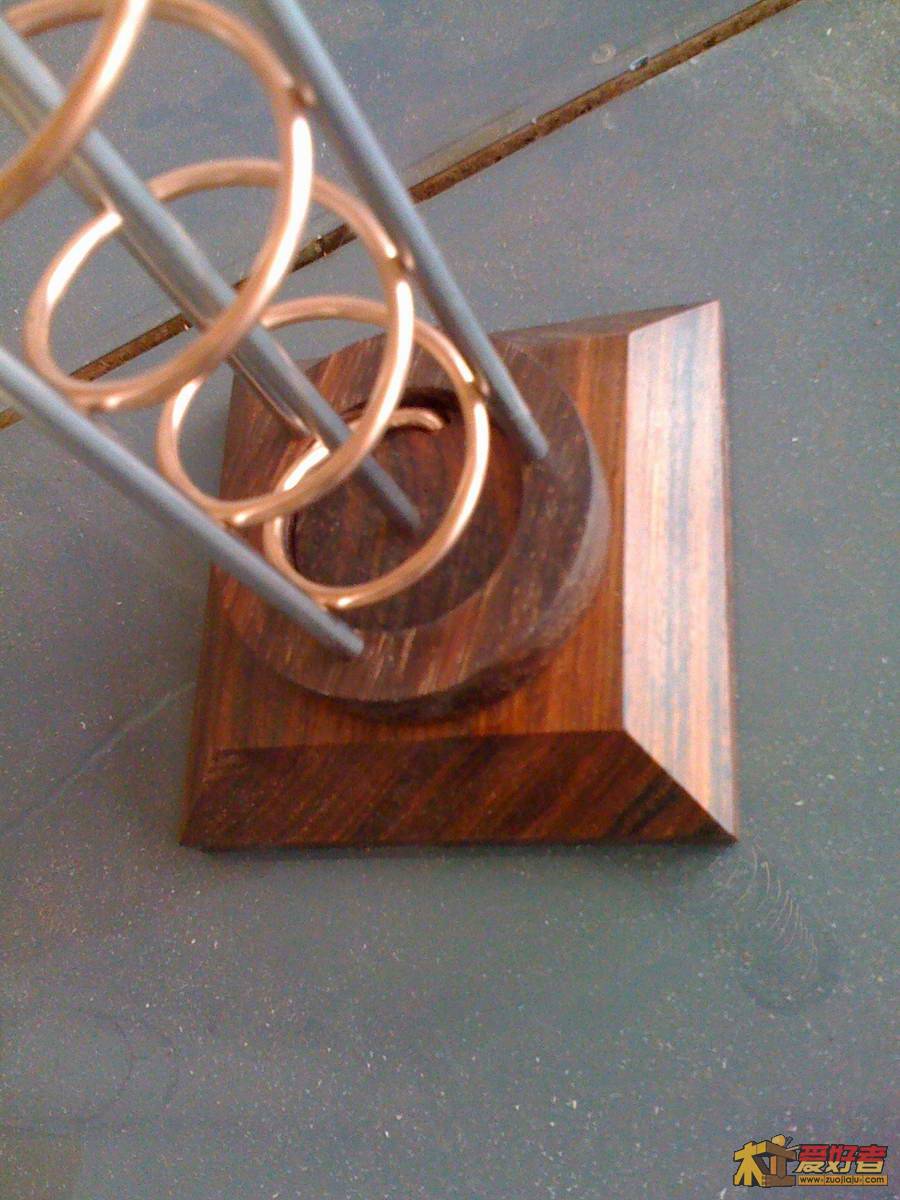

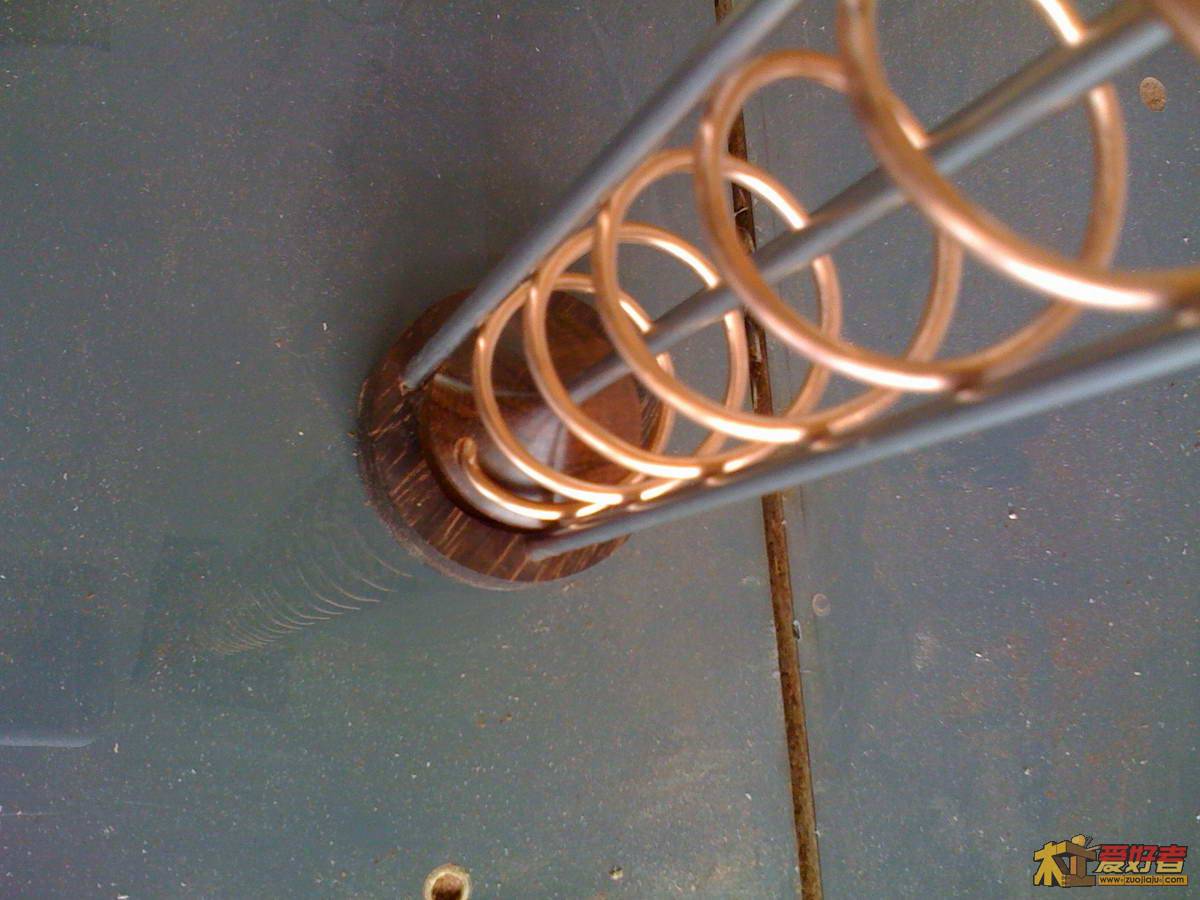

铜螺旋两端固定角度调整也费了一些事，稍有偏差转动阻力就增大，并出现铜螺旋不同轴现象

这部分算是个难点，当然后面对我来说也不轻松。DIY过程有时也挺枯燥的

今天更新完毕，谢谢！

小Q · 发表于 2012-1-23 19:25:54

继续关注中ing...

dxzj · 发表于 2012-1-23 19:59:21

奇幻光影! 下注了、

zsnk · 发表于 2012-1-23 22:15:39

关注关注

木主 · 发表于 2012-1-23 22:18:40

很有感觉，期待成品！:vv

china8341 · 发表于 2012-1-23 22:43:20

这是要做时空穿梭机吗？

木工乙 · 发表于 2012-1-24 19:04:26

更新第五天
----------------

今天是台面开电机孔和弄四个腿

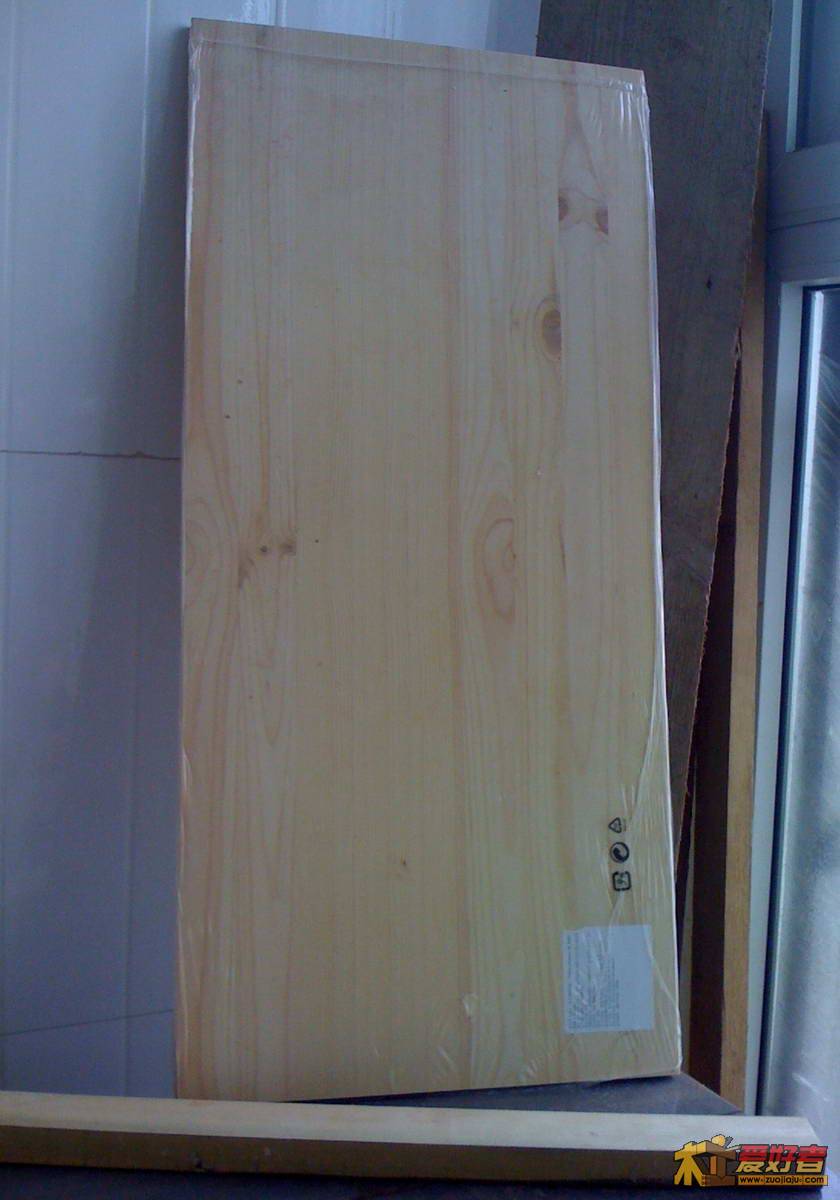

台面是宜家买的松木板，大小79*36*1.5CM，39块钱。想过自己拼版，用后面那块，但没有刨子怎么拼啊。
这个在完成前要喷成黑色的，一是感觉整体颜色搭配些，还有封闭作用防止变形，目前还是原包装覆膜包裹着的

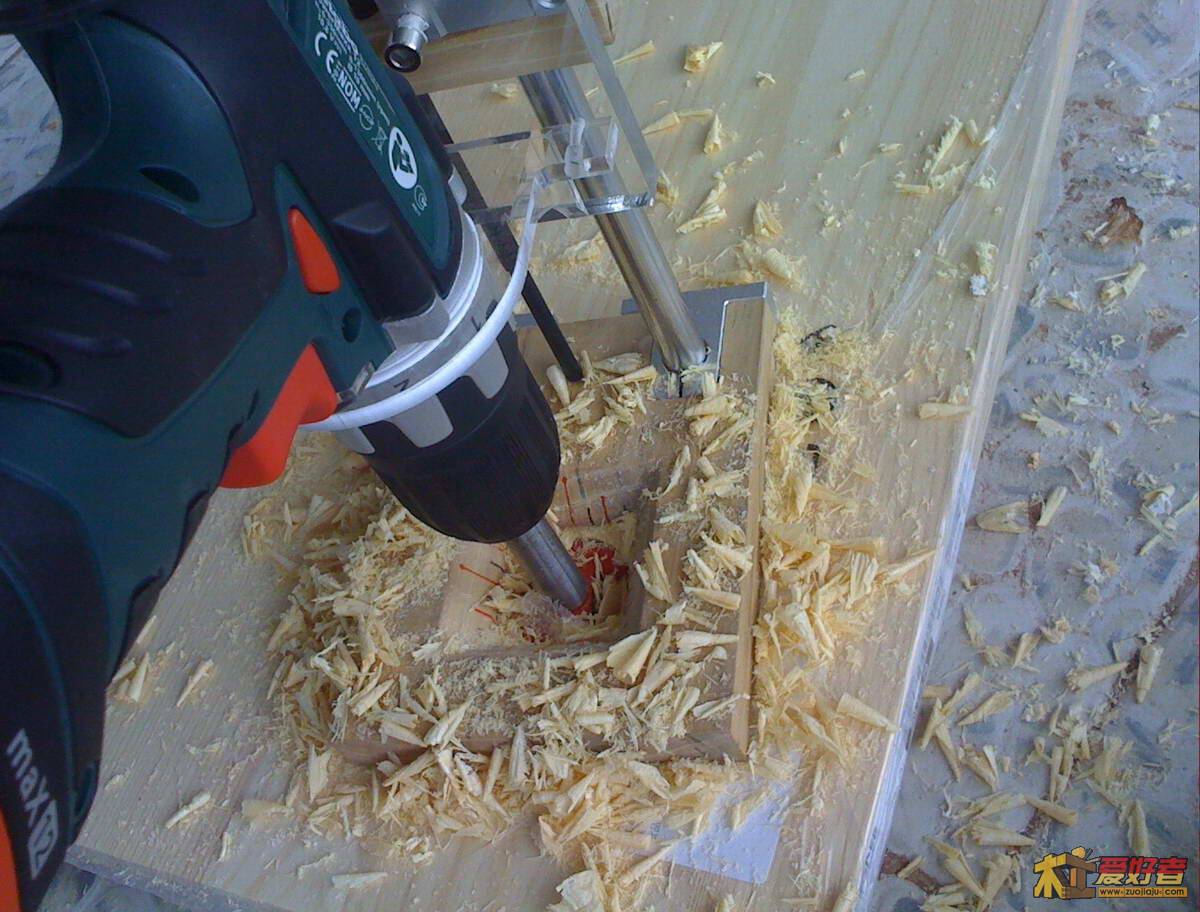

开孔，开孔钻头是35mm的不够大，想开三个点但相互干扰定位，索性开一个算了

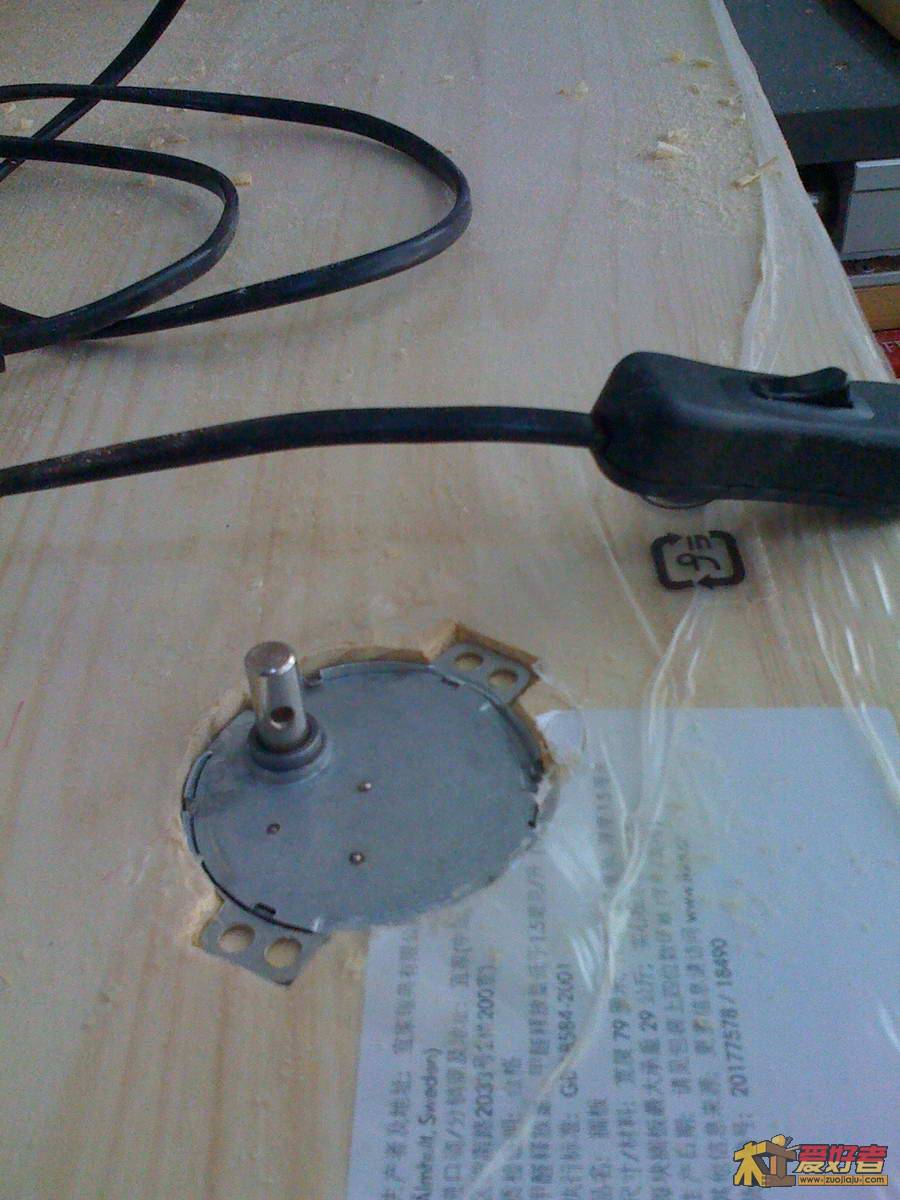

之后手工扩孔，电机嵌入。
电机是爪极式永磁同步电机，名字挺玄乎，是比较便宜的减速电机，淘宝10块+10块邮费买的，后来在华强北看到单个买15元，还比这个质量好些

这个电机的好处是转速可选择范围丰富（我选的这个是30转/分钟），直接使用220V电源

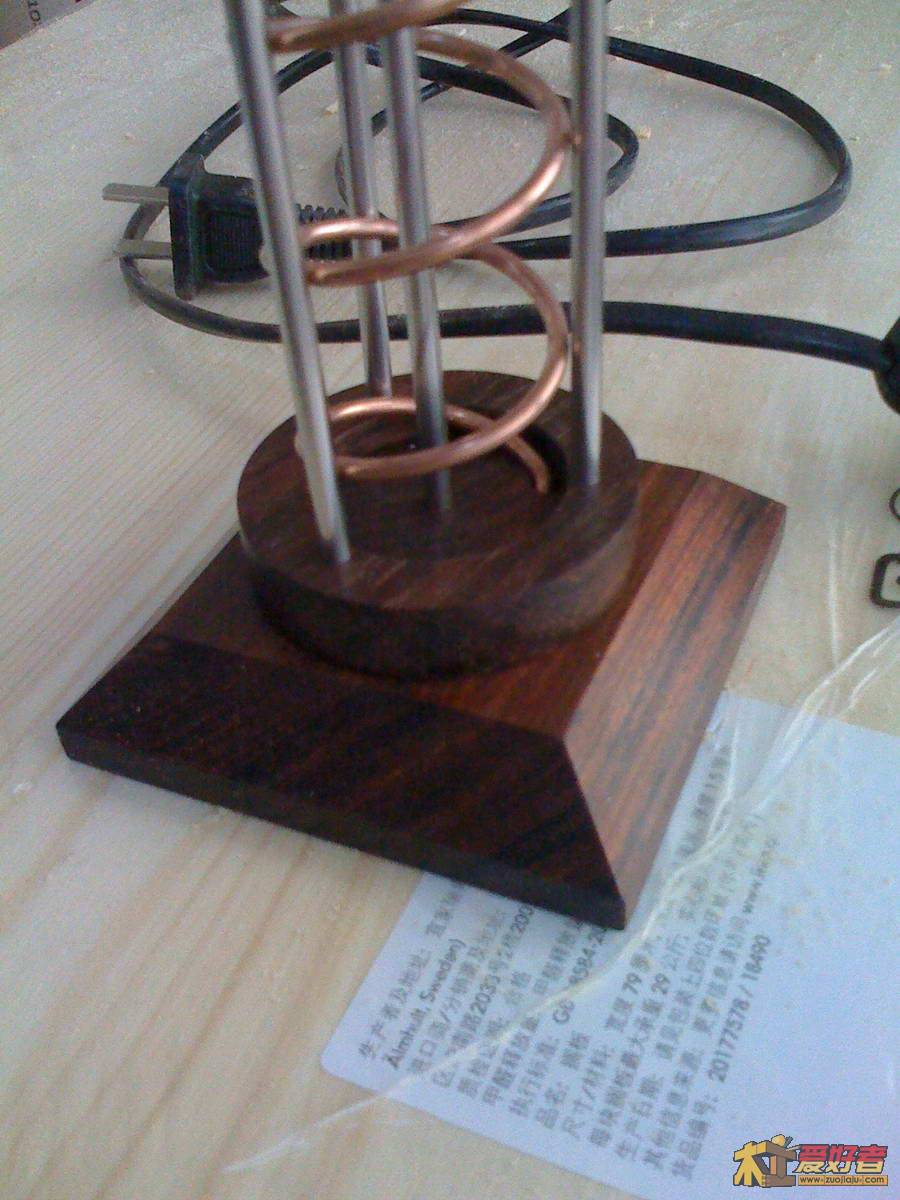

放上前几天制作的“塔”，电机就是驱动它的铜螺旋的

还要给台面做四个腿，用比较省事的做法了

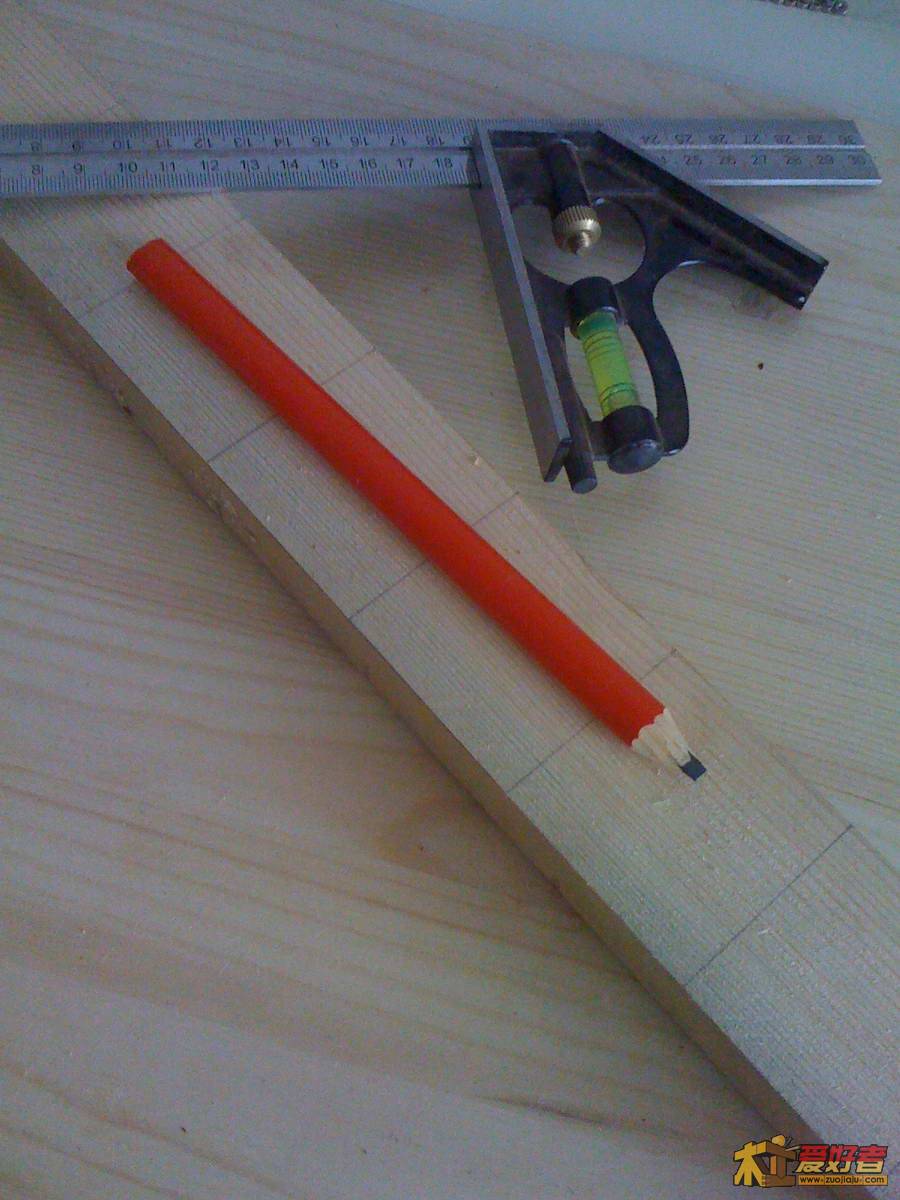

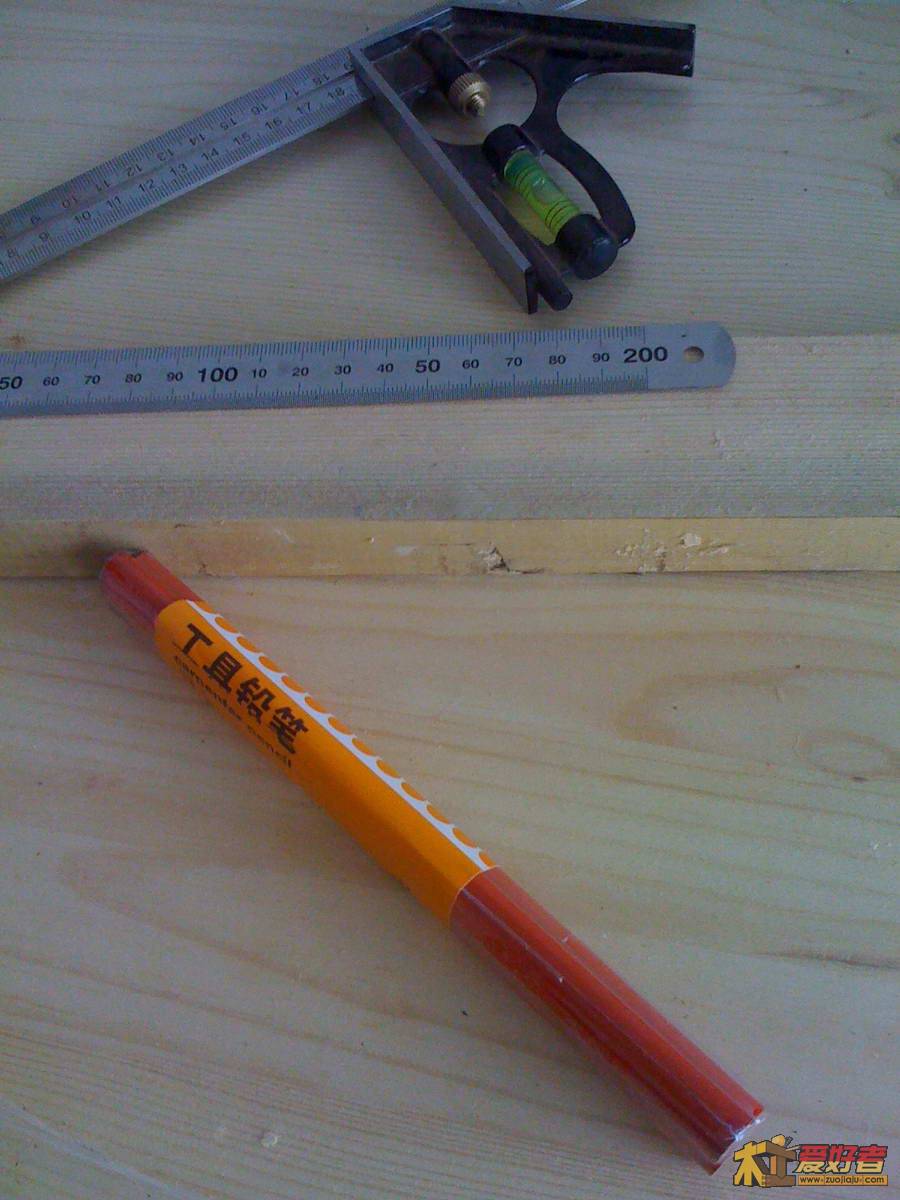

找个小松木方子，顺便展示我的木工铅笔，一块九仨，我终于有专业铅笔了

专业铅笔真好用，划线真直

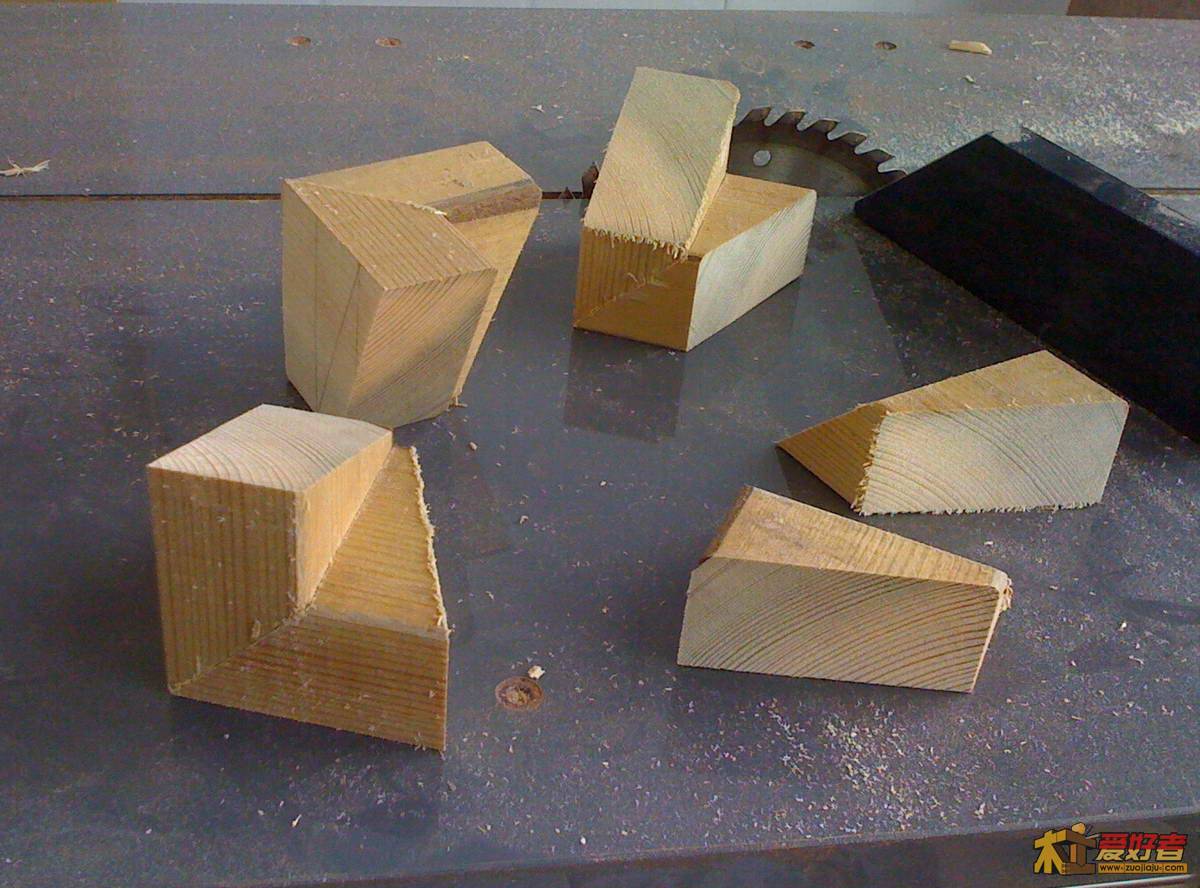

上台锯开料

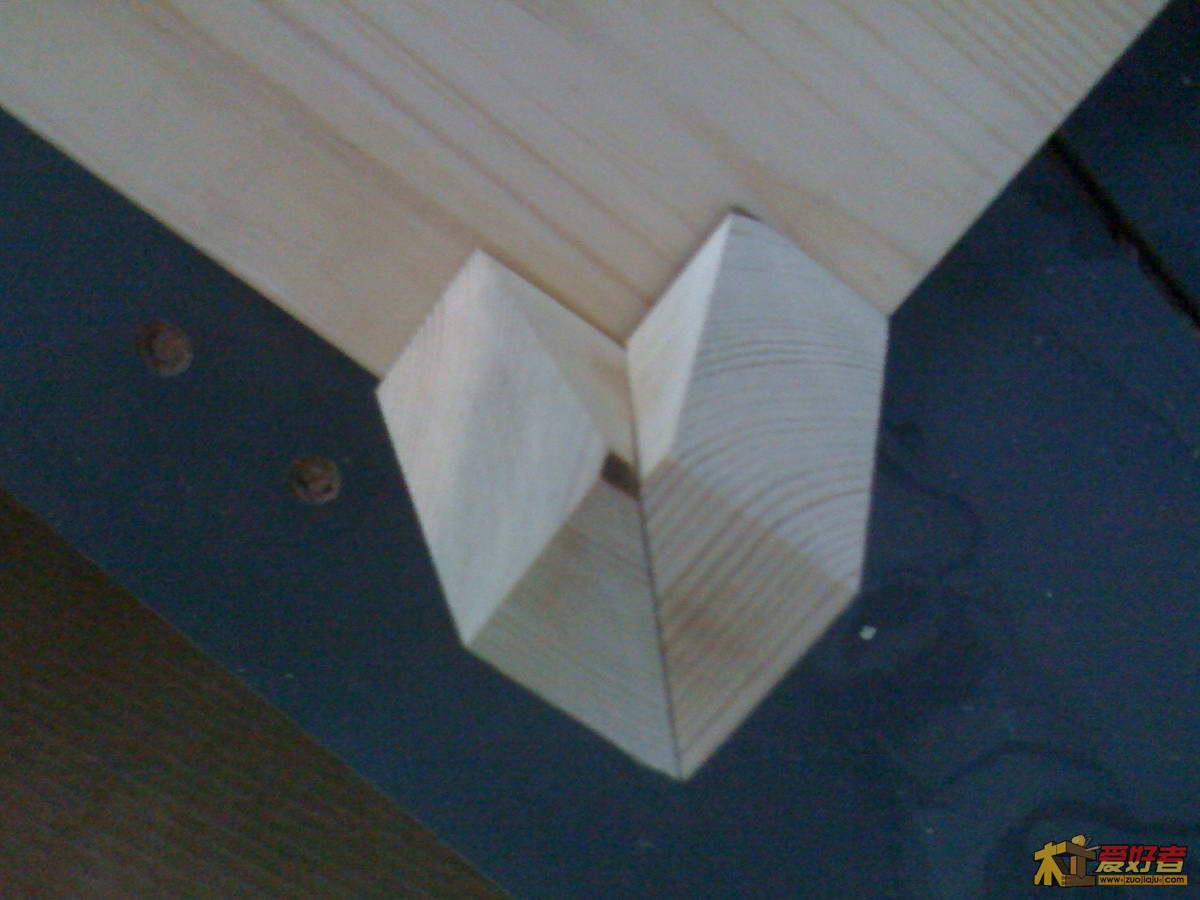

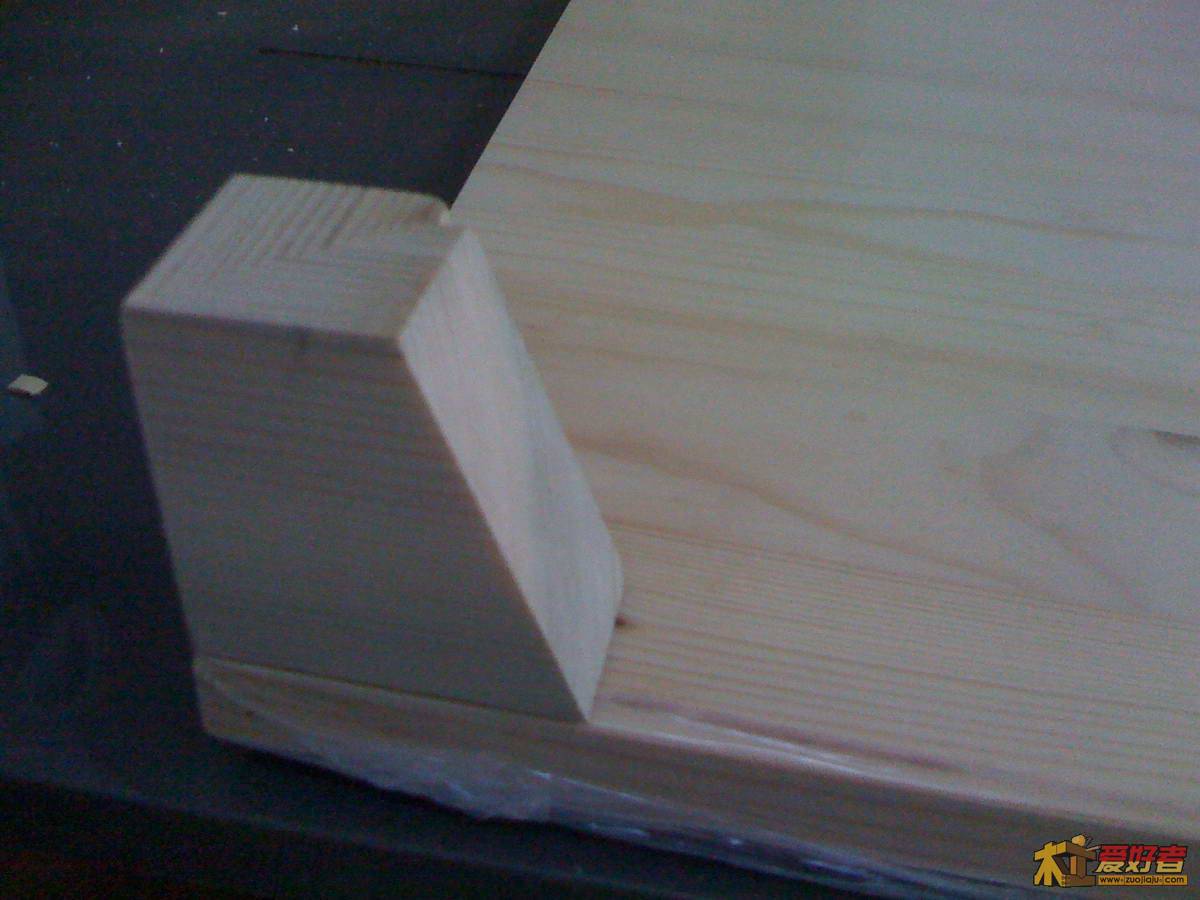

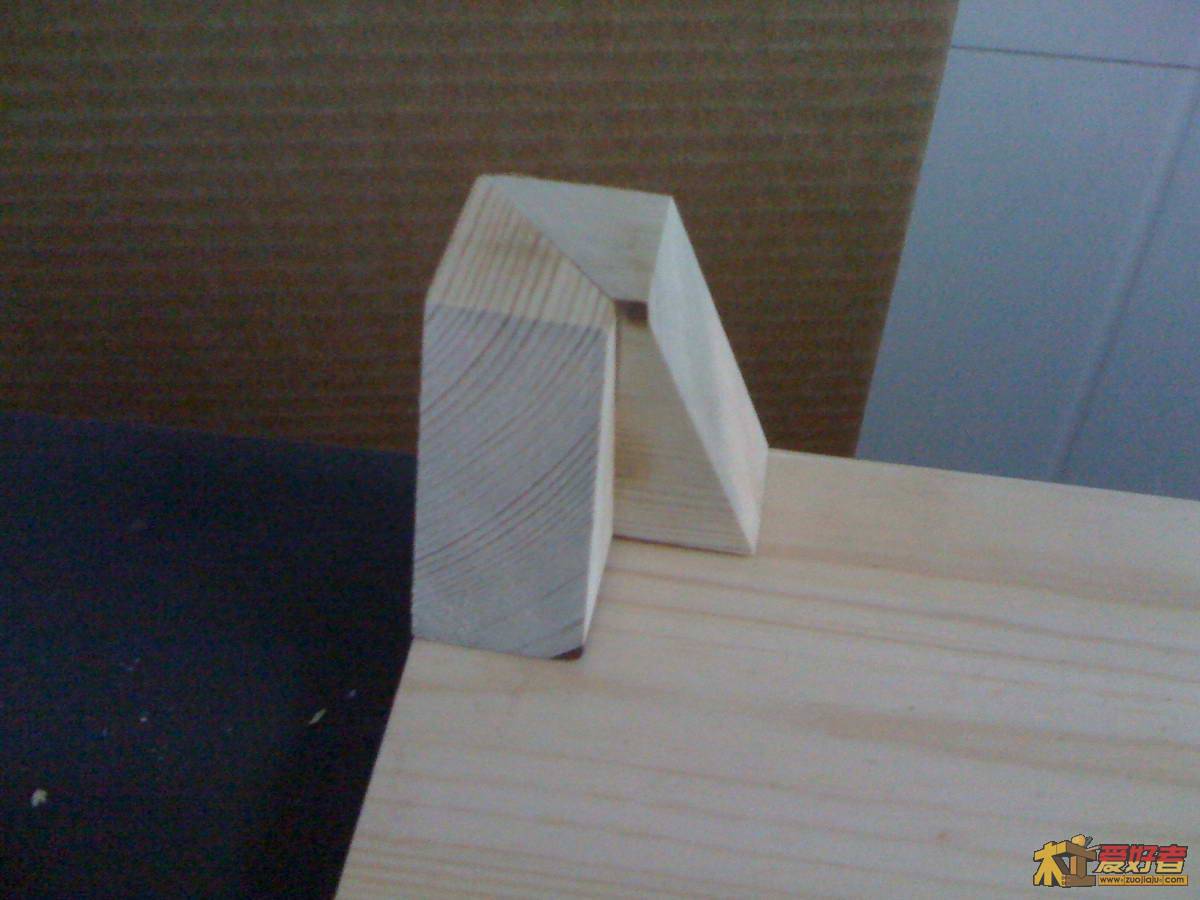

就是这个样子，简简单单再用木螺丝+白胶固定，最后也要一起喷漆的

今天更新完毕，谢谢！

静夜听虫鸣 · 发表于 2012-1-24 19:43:00

是个会自动打开转动的玩意，晾衣架？不好猜啊，等着看吧。

木工乙 · 发表于 2012-1-25 18:36:04

精度还是不达标，运转中会出现问题，暂停
比想象中难，整改中...
