电钻支架制作

ddddjamx

等着看下半场，口罩不错，黑白一起带，杜绝苍蝇和钢粉

木工乙

上架
  h7 a8 \9 p( J4 Z) n4 ]

' w+ _6 N1 ]& A% Y2 v) K4 o

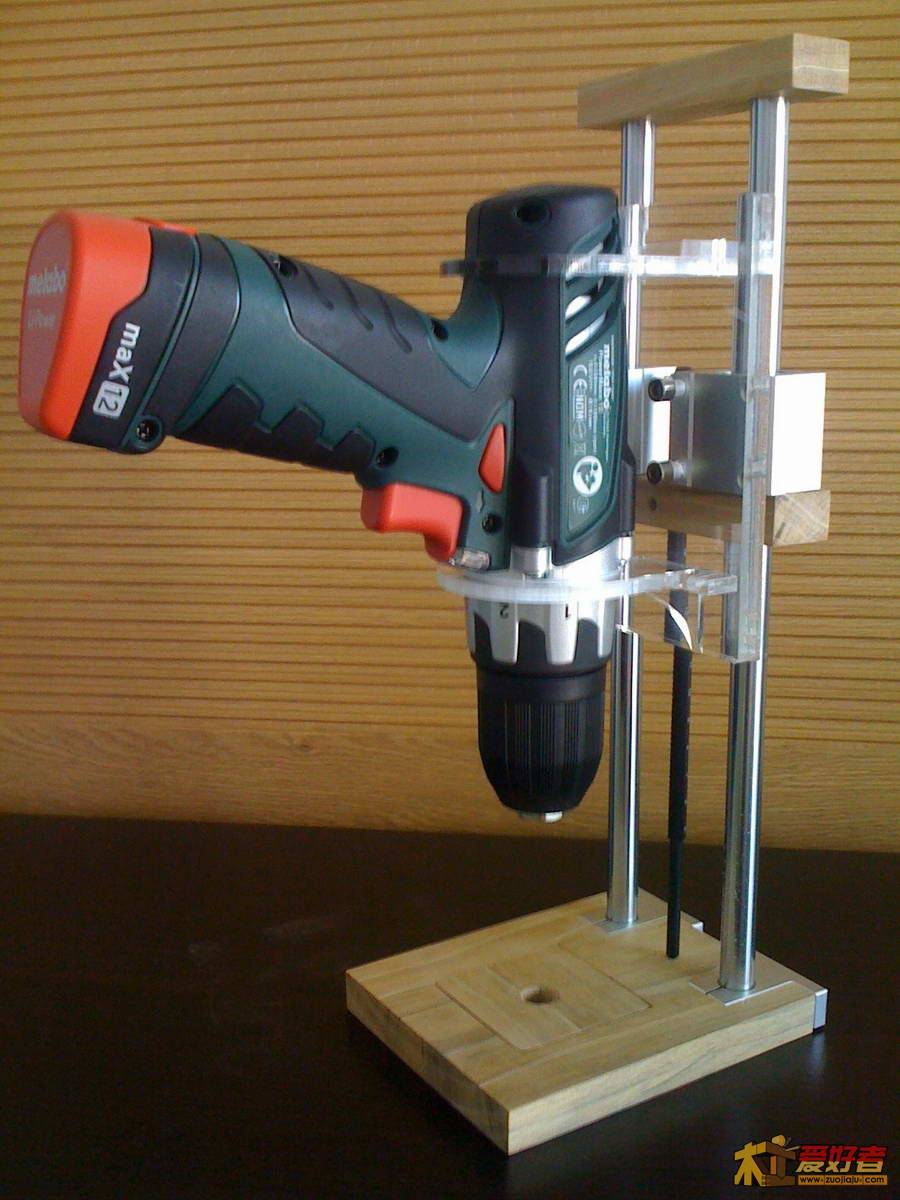

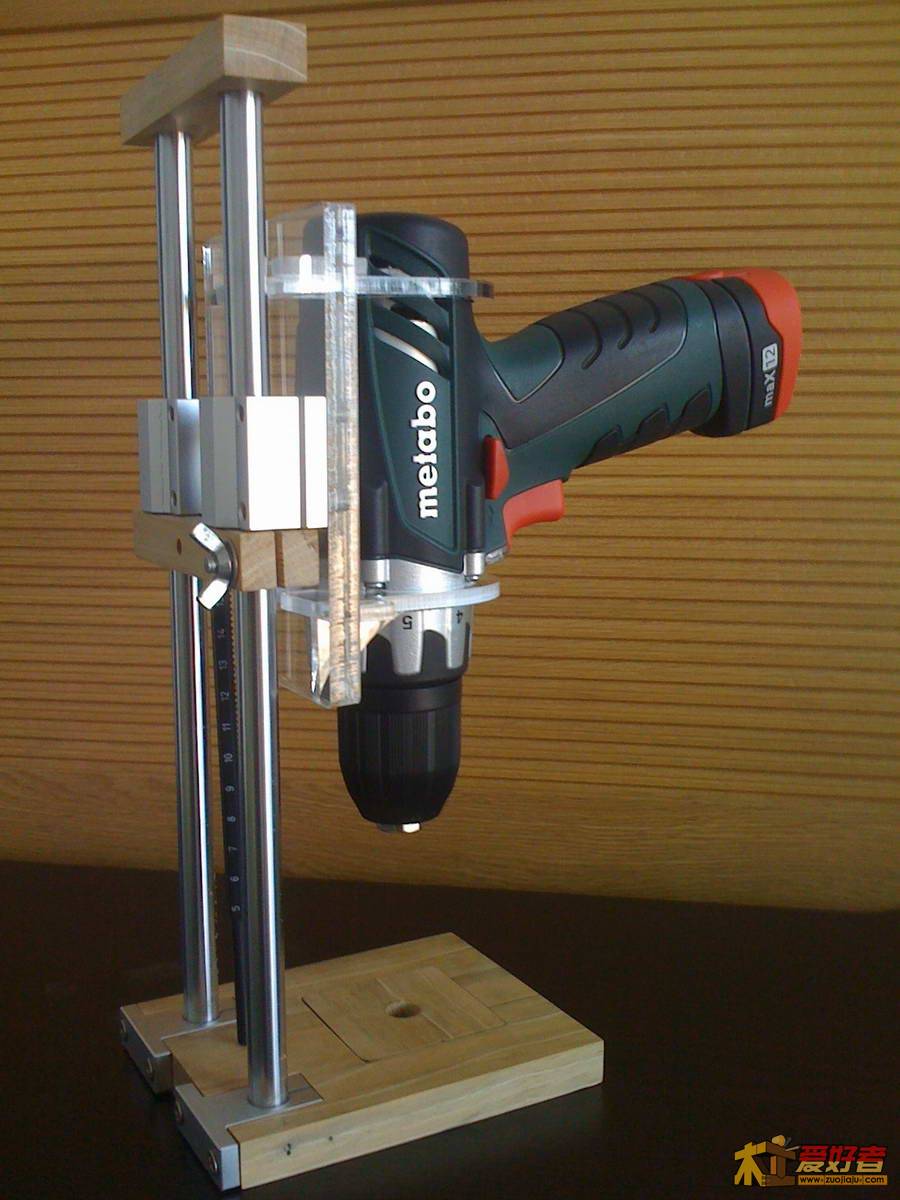

$ |$ n, B, @! R底座大小我测量过，前后左右倾角20度不倒
% u4 V) P8 A% i* j% c之所以做这么小，接下来实测回复里讲解

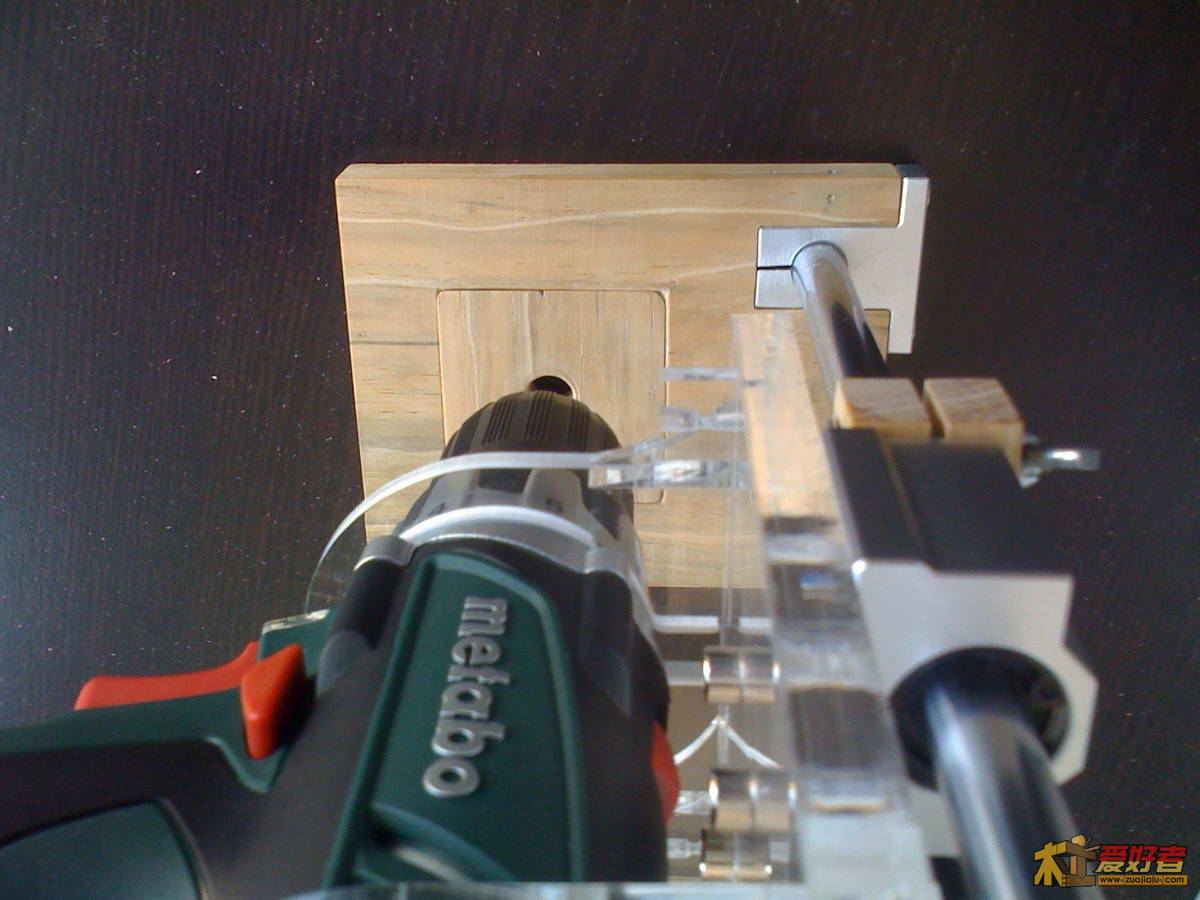

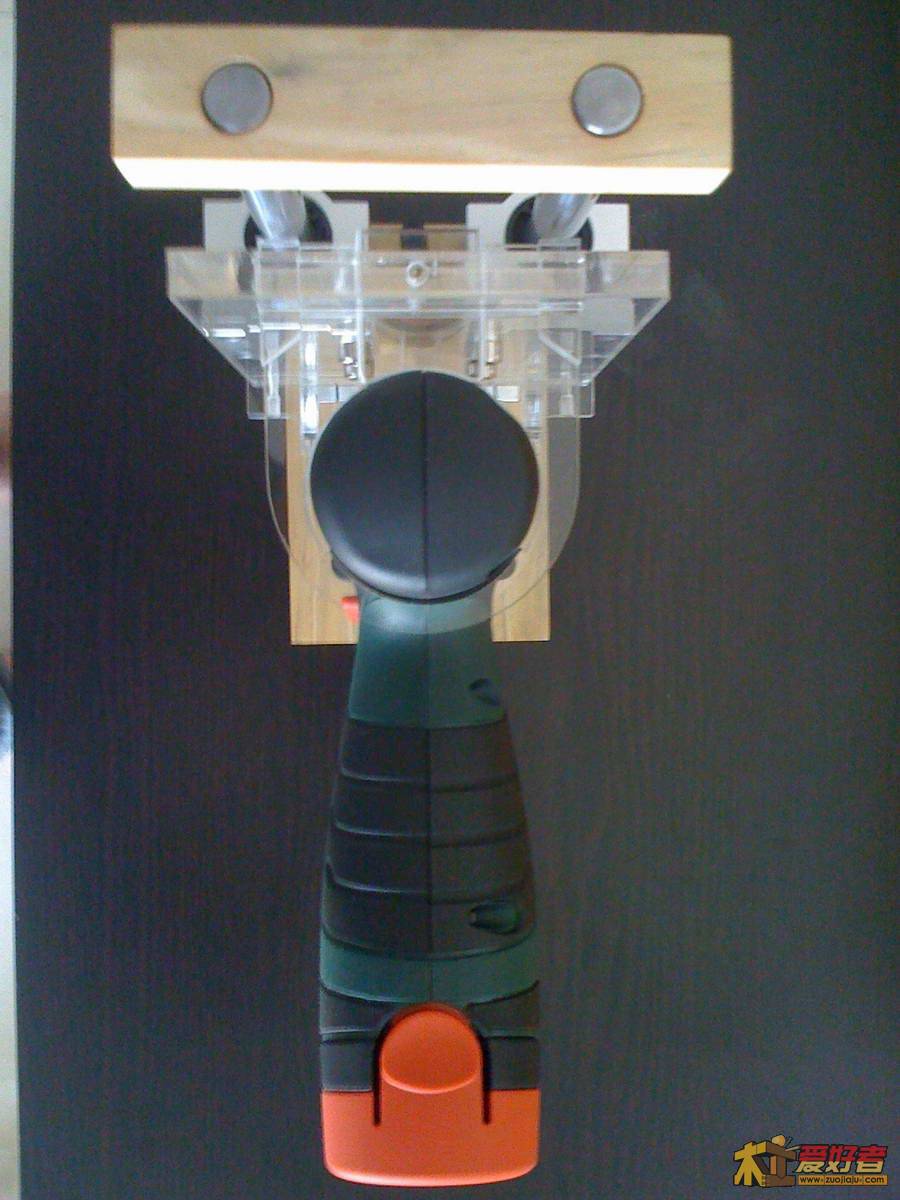

俯视，可以看到握把虎口位置细小，下面肥大
& j" h/ z* Z# |9 F6 ?9 M! j
4 P0 `2 e" M- |1 ~

7 y5 {% W; v2 l: b1 T
* {$ Y* d- z# K+ ]. w9 e# p
  a, [- D( L  q$ F1 ^% @

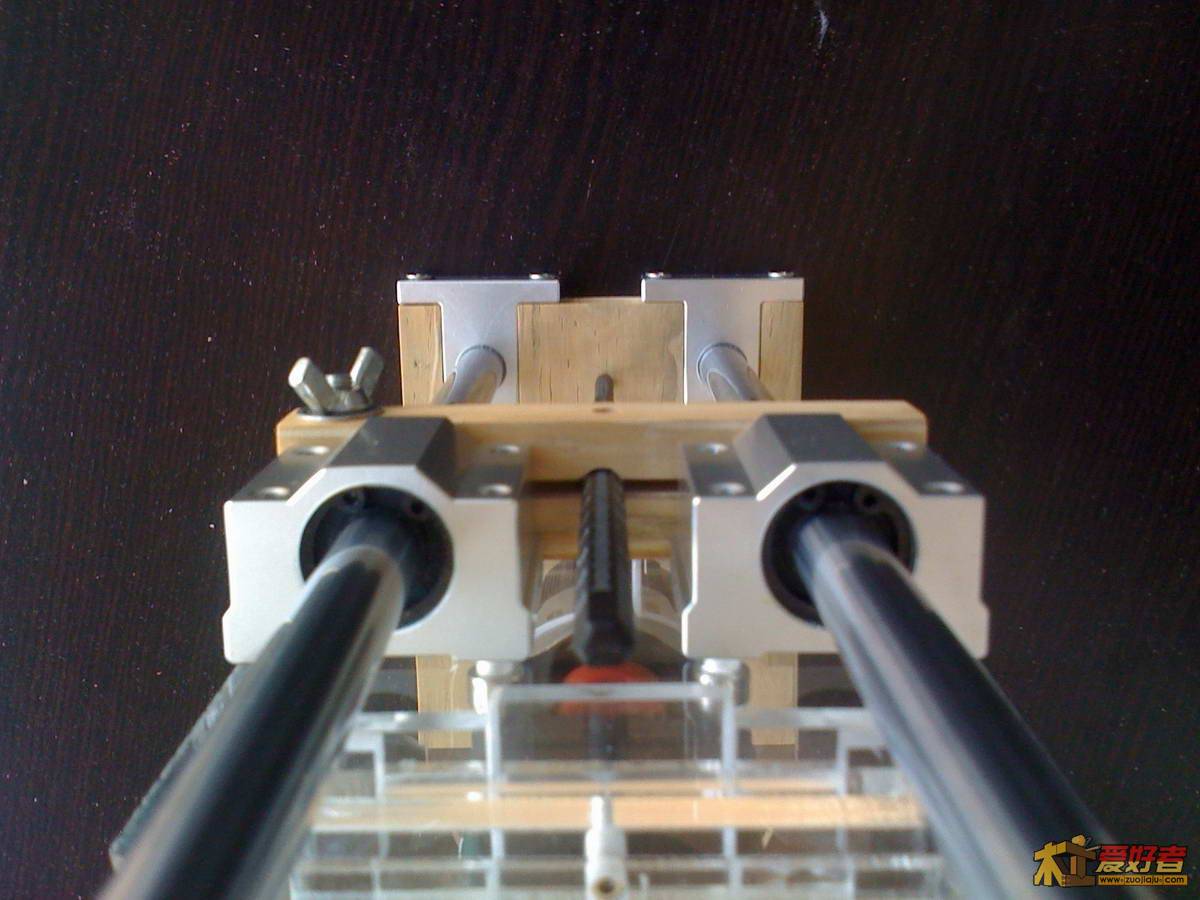

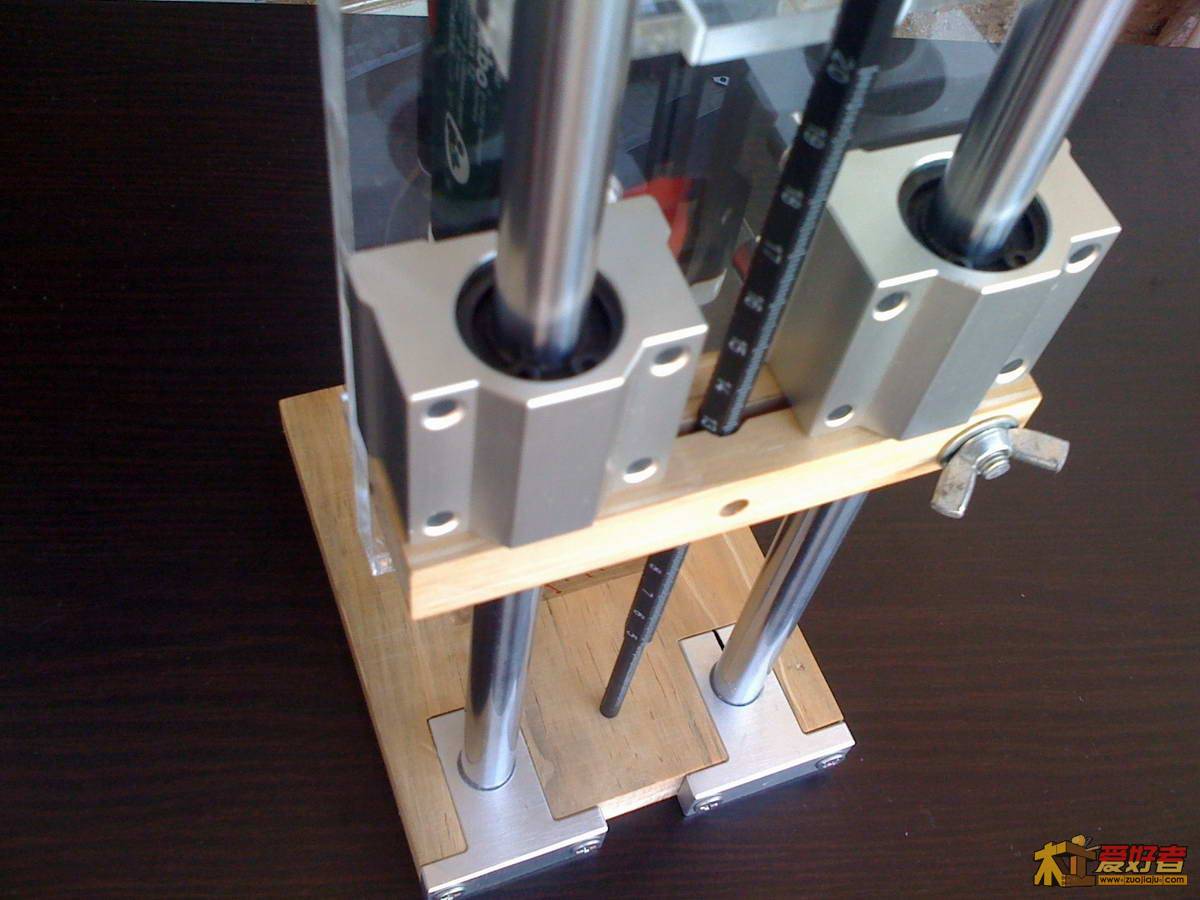

细节

& j& h" e+ S- x$ }

2 H4 W& \% P" m0 }% s+ T; M
深度尺本来想放侧面，没设计好，放背面吧，整体比较小，看着也方便


8 j  G9 U# _6 r9 F& `3 J还有实测和神秘功能马上发，请不要走开

* h" o) W$ h' J) Y

班鲁斯

这小子  做台转 那！
玩大了，动 脑子 那！

depeng

这手艺与设计太牛啦，无与伦比！摄影技术也很专业{:5_315:}{:5_315:}{:5_315:}

china-montreal

看你的帖子真享受

南天森林

,做得精致，花了很大心思呐，
想来底座小而平，，用于打三合一，二合一的侧孔更方便吧。

木工乙

: B9 q4 s: K" |" w  ~1 g
& P+ n' ~' T! Q5 z实测

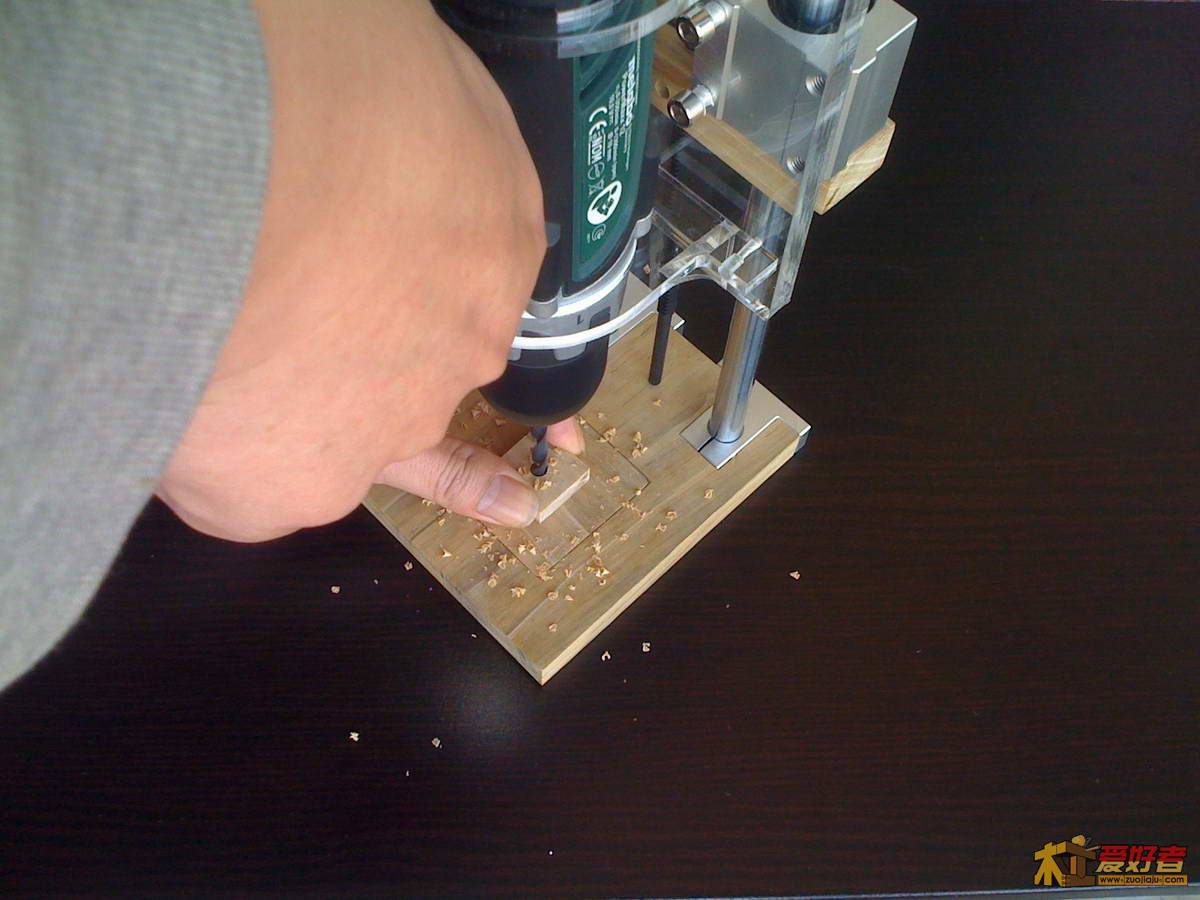

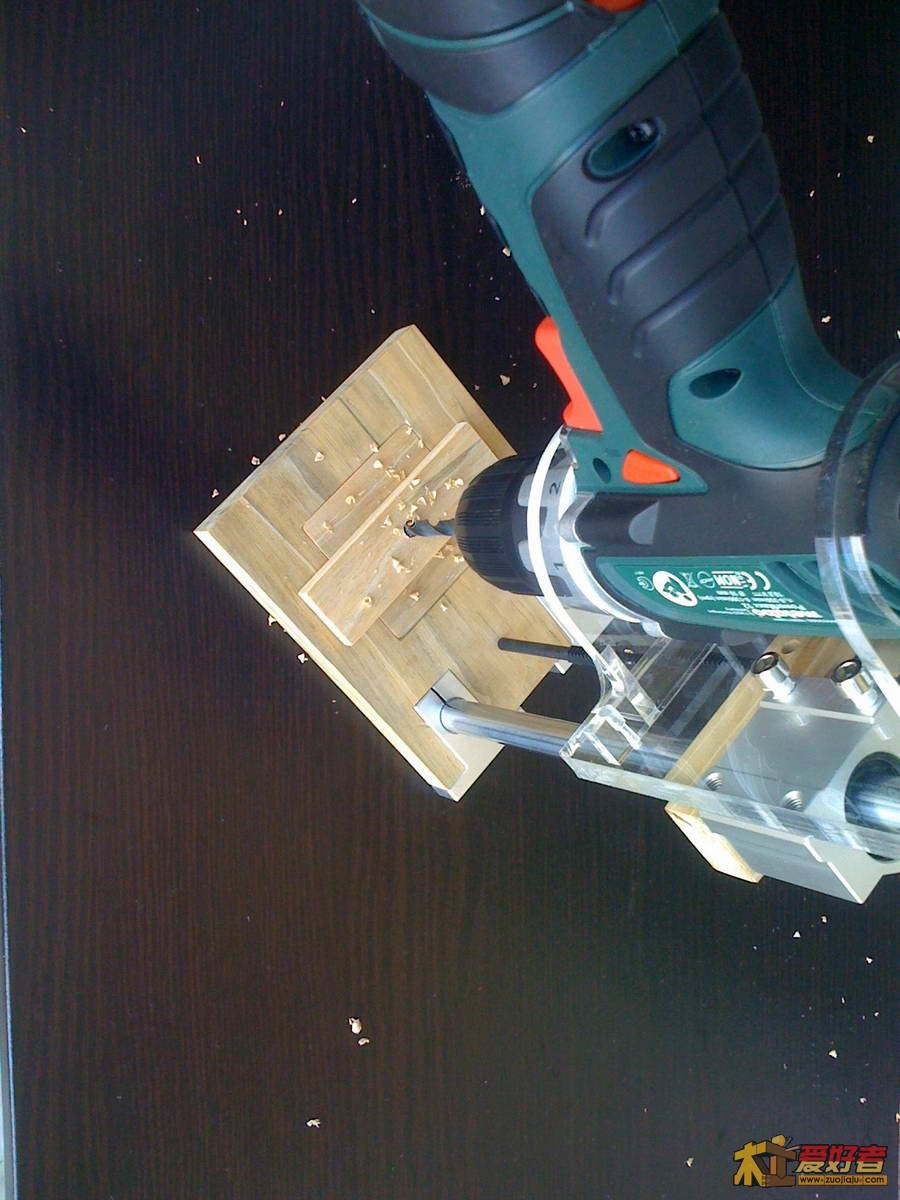

- o% r( L# N: C" z3 Z小木料打孔，当然还可以放个刻印章那种夹具来夹持，居然忘了名字
' K+ ?2 y+ e9 Y8 F# ~0 A: b

台上适合小木料打孔。底座圆孔也适合放颗木珠打孔，自定心呢


  x. S: ]# T4 D4 z3 a# w) L5 C大木料放下面，当然也可以平举上墙
( G, e) D2 x. y

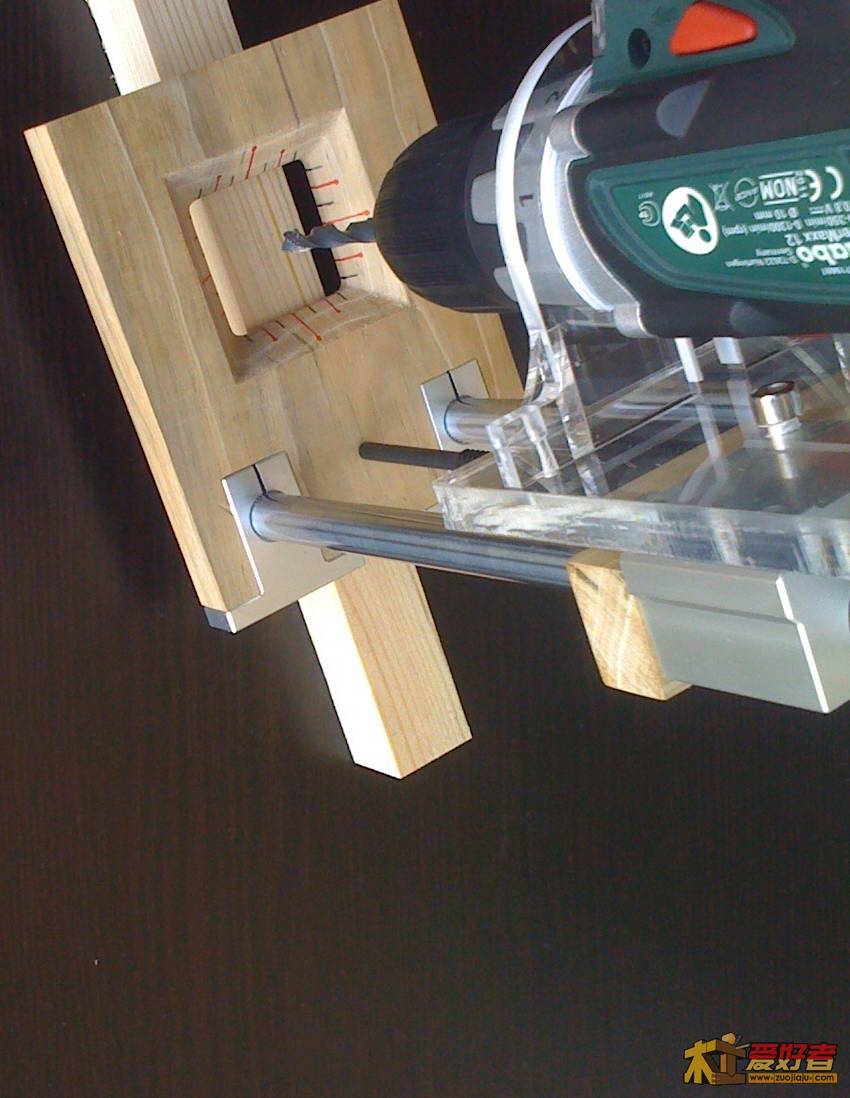

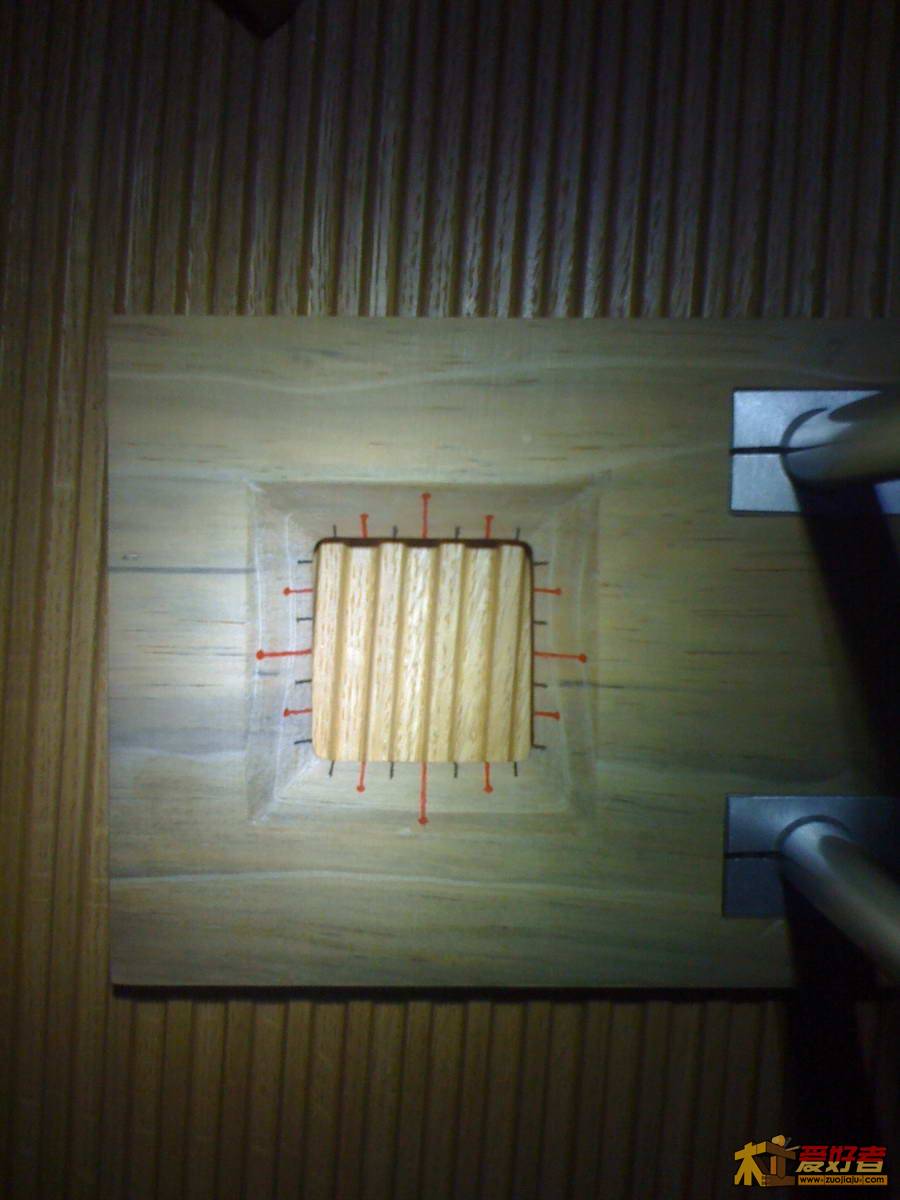

这张看到刻度作用了，是对齐中线的，适合板侧边开圆木榫孔用。曾设想底板底部来两道燕尾槽，做个圆木榫开孔器那种夹具，但嫌费事，另外暂时用不到，就没做。


刻度线还可以对十字划线用，当然用钻头尖定位也一样

) q! j& T3 Y; e7 e

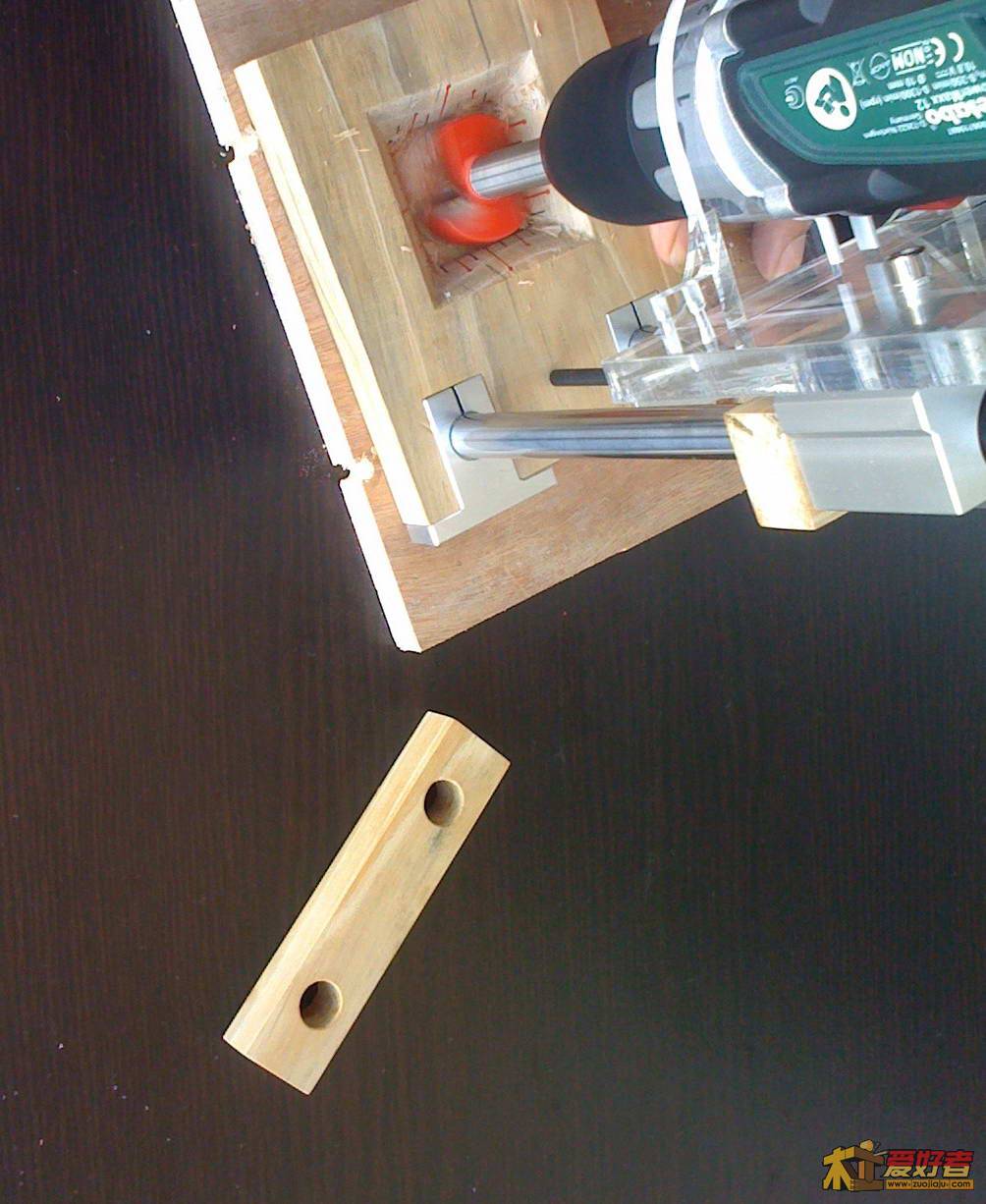

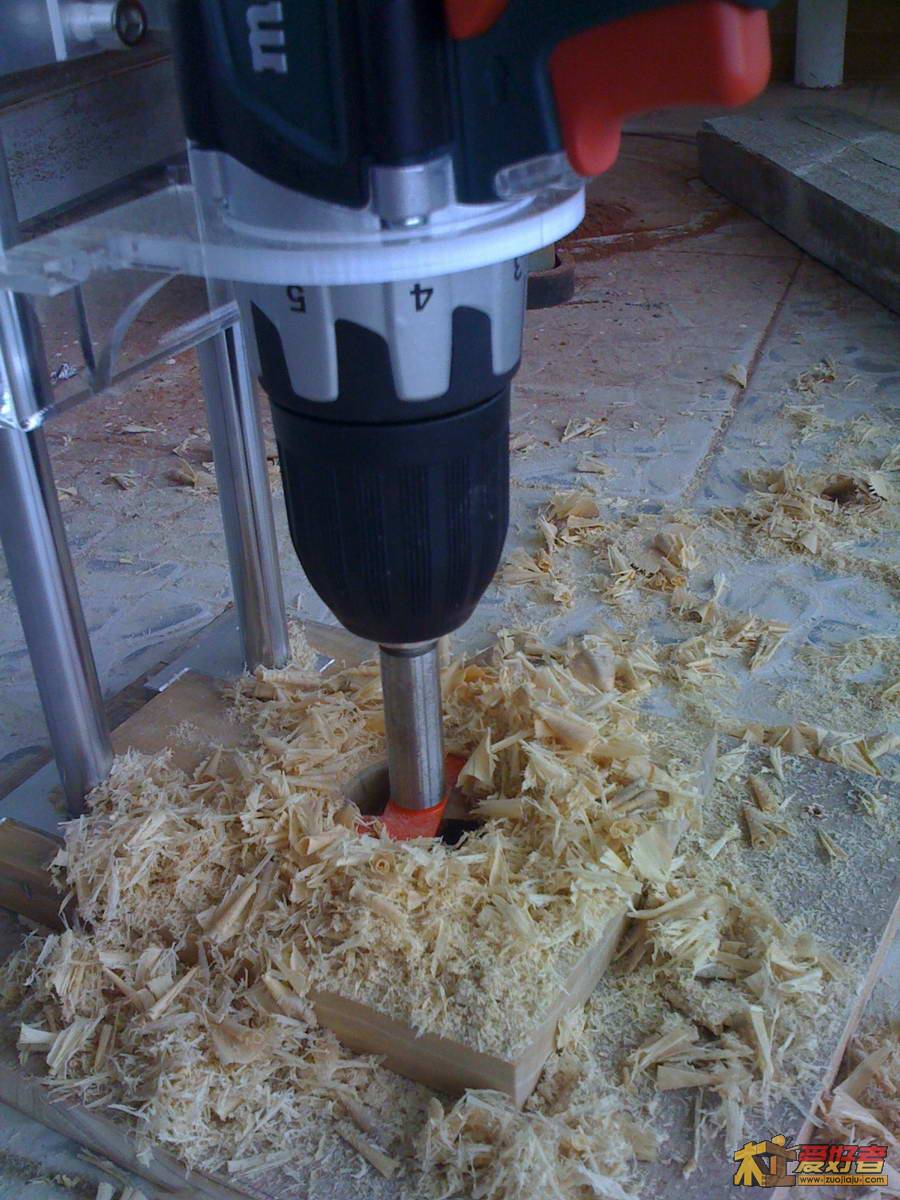

之所以底板孔开大，因为要用35mm的开孔器，超产品标称20MM使用了，加上木料硬，比较费劲
0 Y: a( w/ U( f6 M# U: o


, R( f; v' e1 ^2 Z+ {  H
还有神秘功能，马上揭晓
! |6 P: D9 b. O! n( v

与木有缘

你应改名叫木工超人。

sz波尔卡

sz波尔卡 发表于 2012-1-18 20:34
# d2 Z9 M3 {5 h& b" ?2 W$ K活不错哇，钻头子也好。杠乙啊，搞广告的？？？

破名尼个麻捞仔。。。

orlean

很牛的贴，顶一个！

木工乙

5 Q) b  B5 a" W$ z
神秘功能揭晓

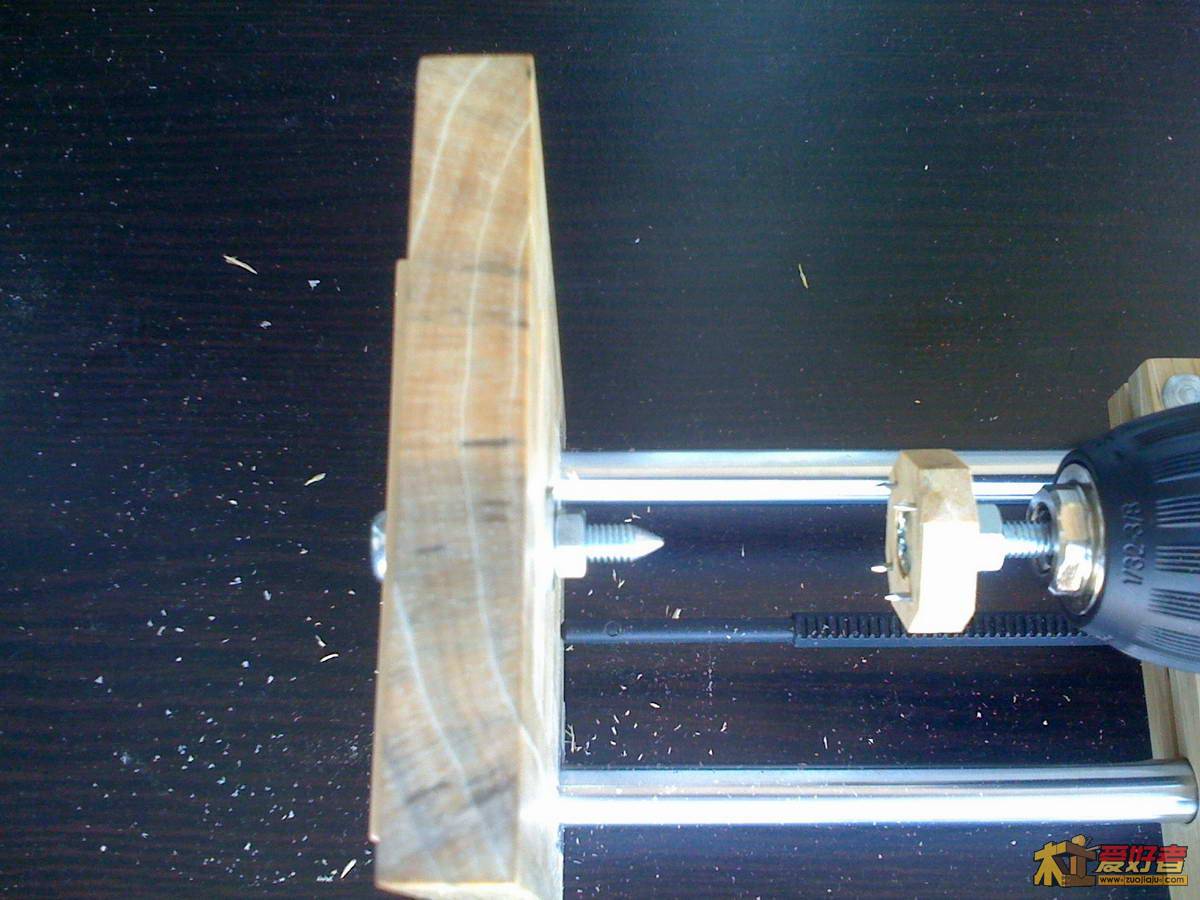

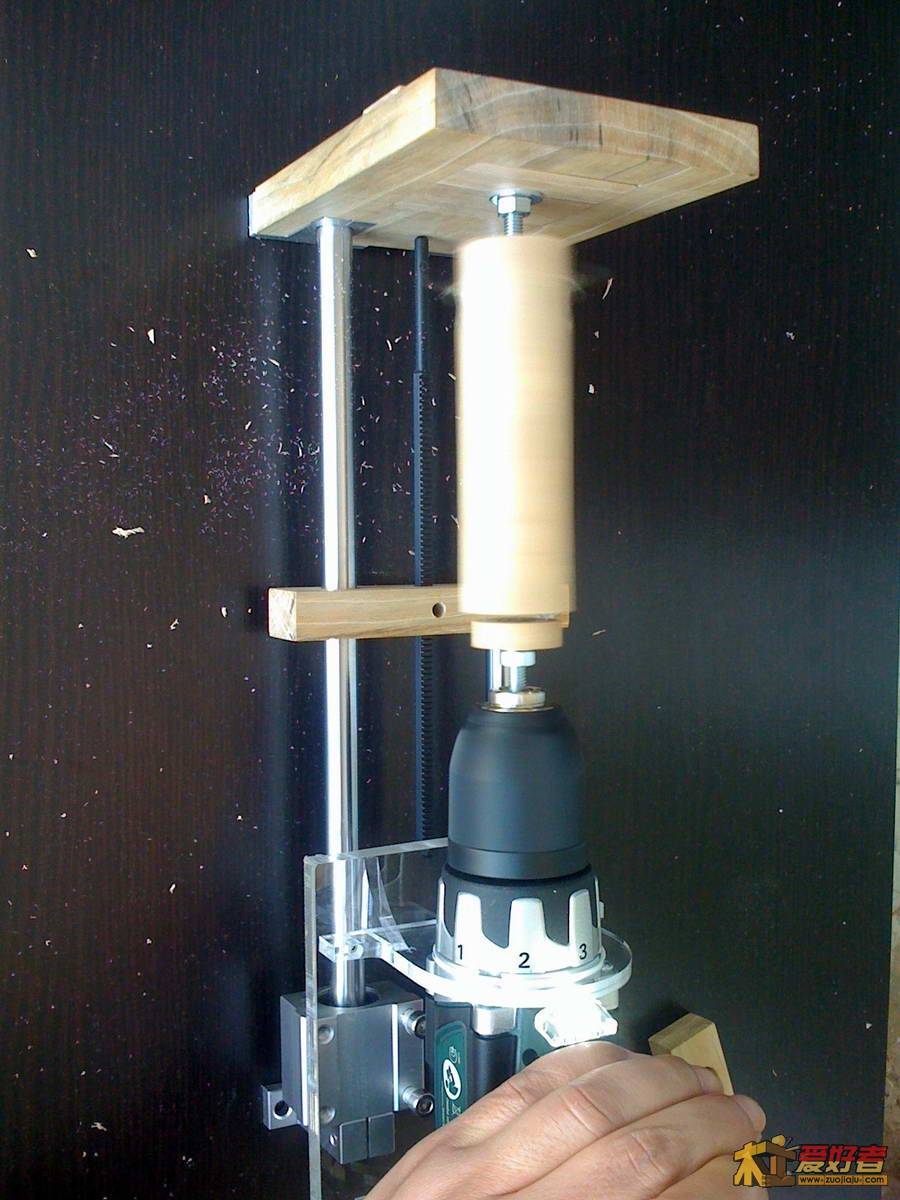

平放，它不止是一部水平钻机，还是——车床

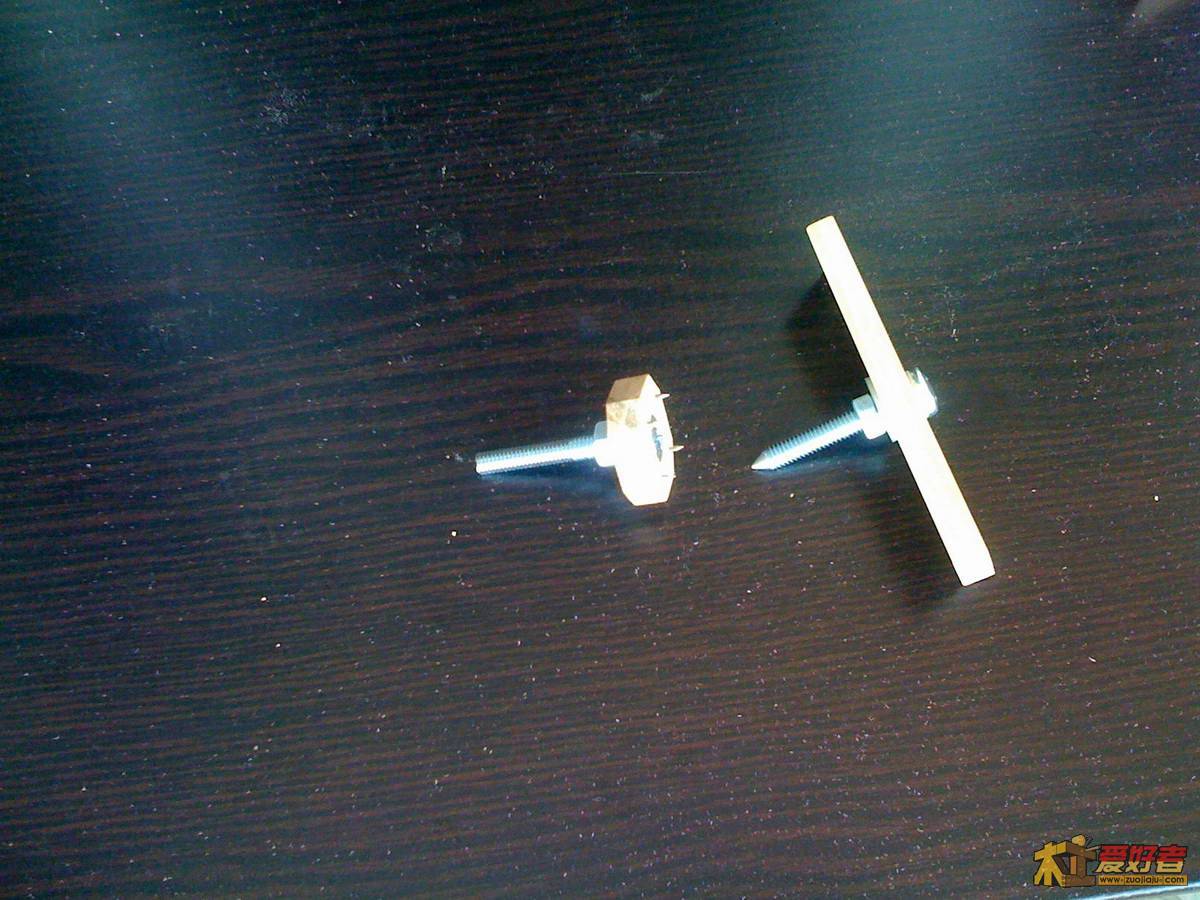

1 Q, O3 ?+ G& @; R  E; g! I四爪卡盘和顶尖，螺栓手工锉的，没有台钳累手
8 J# `% b3 H' \/ B2 ]; M
: U+ X2 A$ x) Z5 p
安装上，这个图发错了，不对题
. z& W6 @. m0 h3 @
" r9 S  V9 D+ }8 m2 f
细节

2 r' b/ F& u/ i1 c

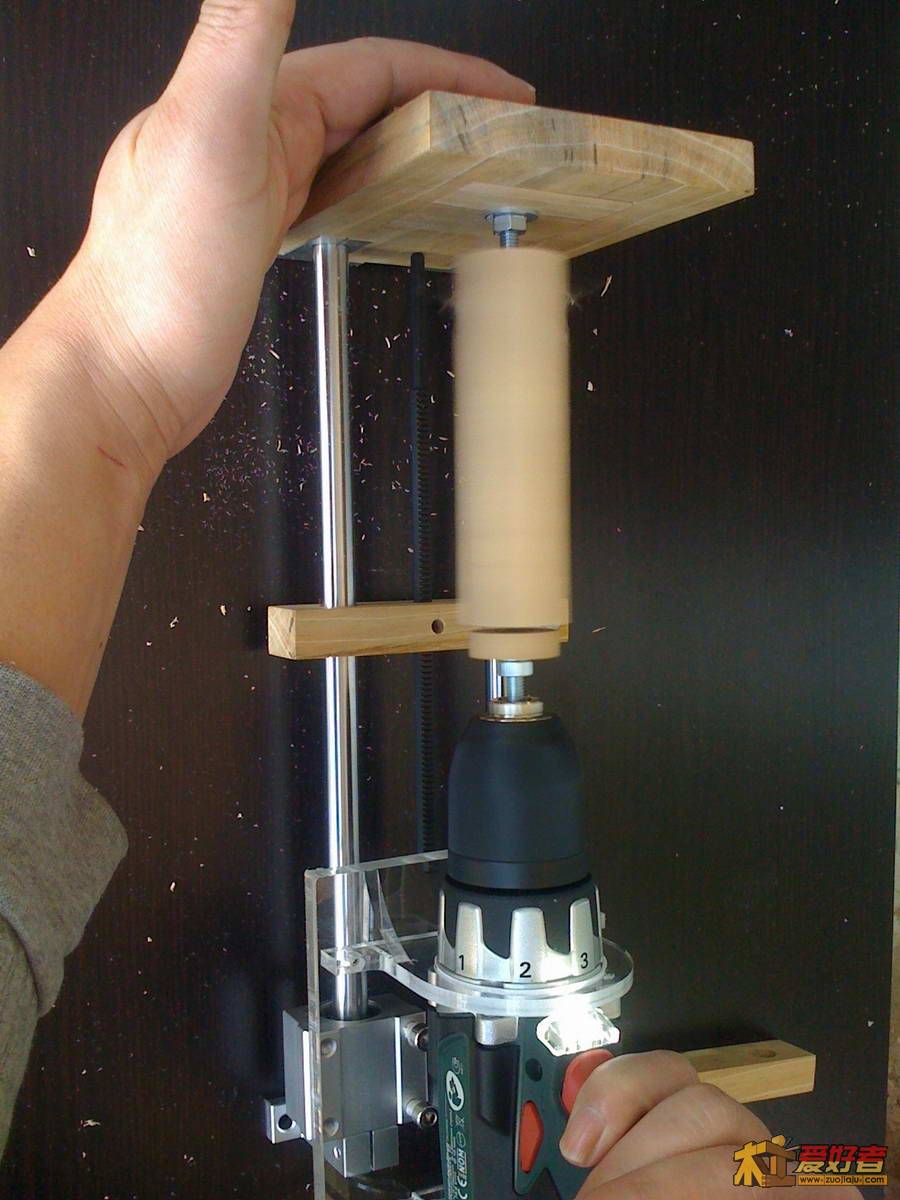

3 b) b" d4 ~5 m- F6 W* g' E( S3 [转起来
" N) q; D$ z' \* k

! y/ g3 D: G- a% D8 o& Q( J7 e

! r* Q2 }7 K1 s+ M" m马上下一个作品要用到10个小底座，没车床真费劲
这个边车床功能还没实测，配合车刀如果不行，我就开着它转并上圆锉
9 s; X0 Q+ H  Z/ f7 G2 [2 l1 z
, v, S, P. L( H; P/ D& b4 x3 ^

4 s' r( Q$ p  z* i2 Y$ T% f5 v此贴内容完毕，算作品其实也只是个工具，为其它作品服务的
谢谢大家的关注、回复、加分
下个作品明天晚上开工

sz波尔卡

杠乙，雀是牛得一塌糊涂！！！玩得范围很宽泛！偏偏还都蛮精专的。佩服佩服哇，破名这会儿估摸也在寻思D一个。

啊宝

做得好　　精致

近墨者

乙兄的作品肯定更精彩。

yt_cn

东西虽小，但玩的很精，很用心。
