电钻支架制作

南木匠

继续发啊！！

木工乙

! |# d; s5 Z3 j. d' l' c' D1 _( v$ j还是那句话——做一个手艺人，没有电钻真的很不方便，我屈服了
0 N5 E, ?# [' u; l' ?- |
% q: D& _5 Z( B' V4 ^3 q5 B, x

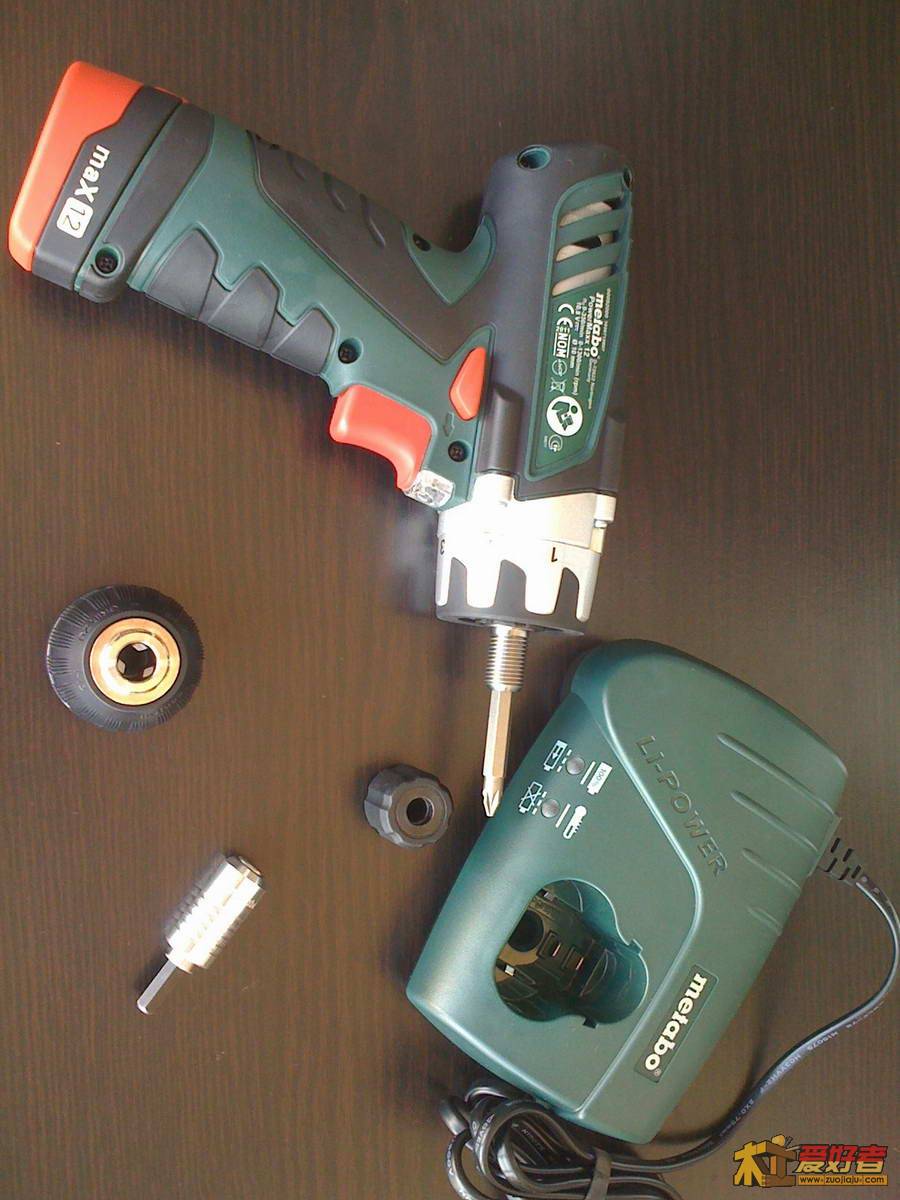

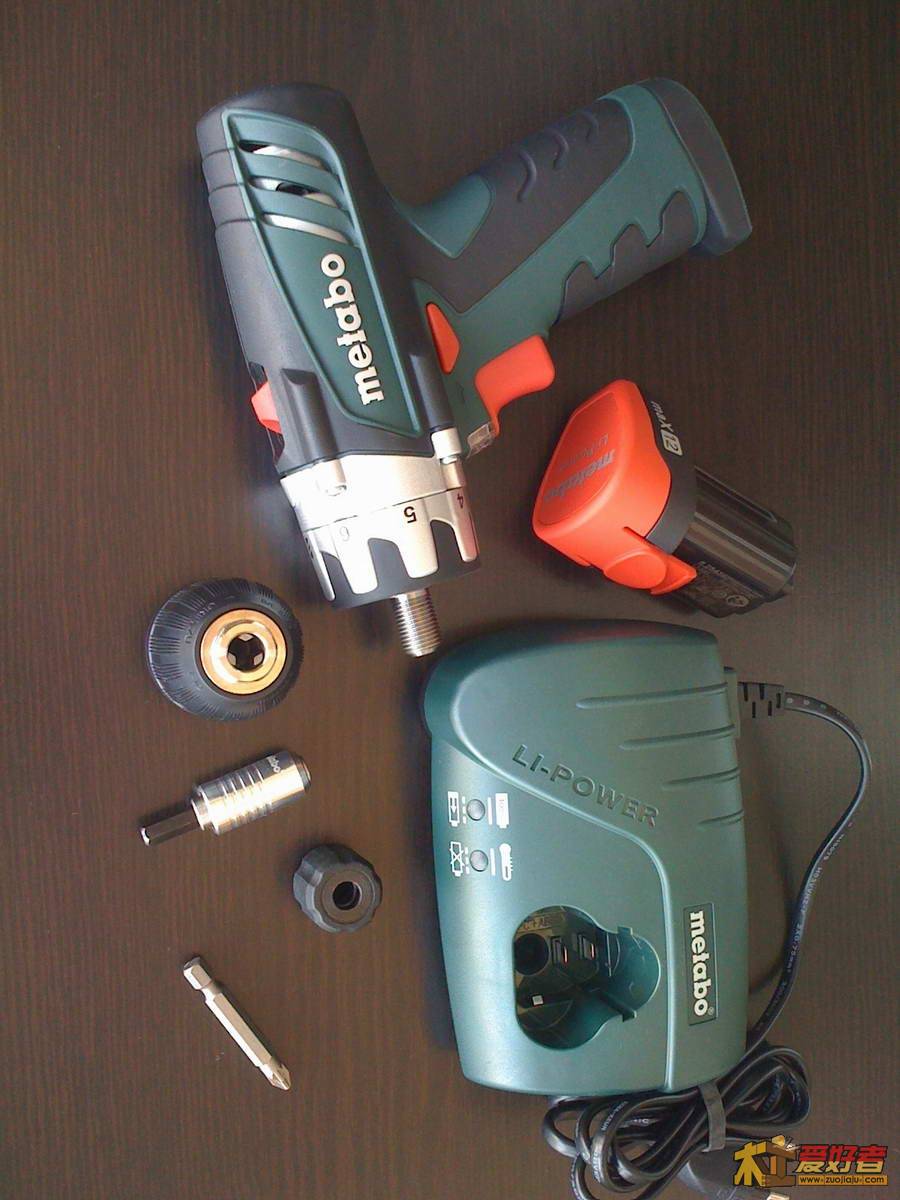

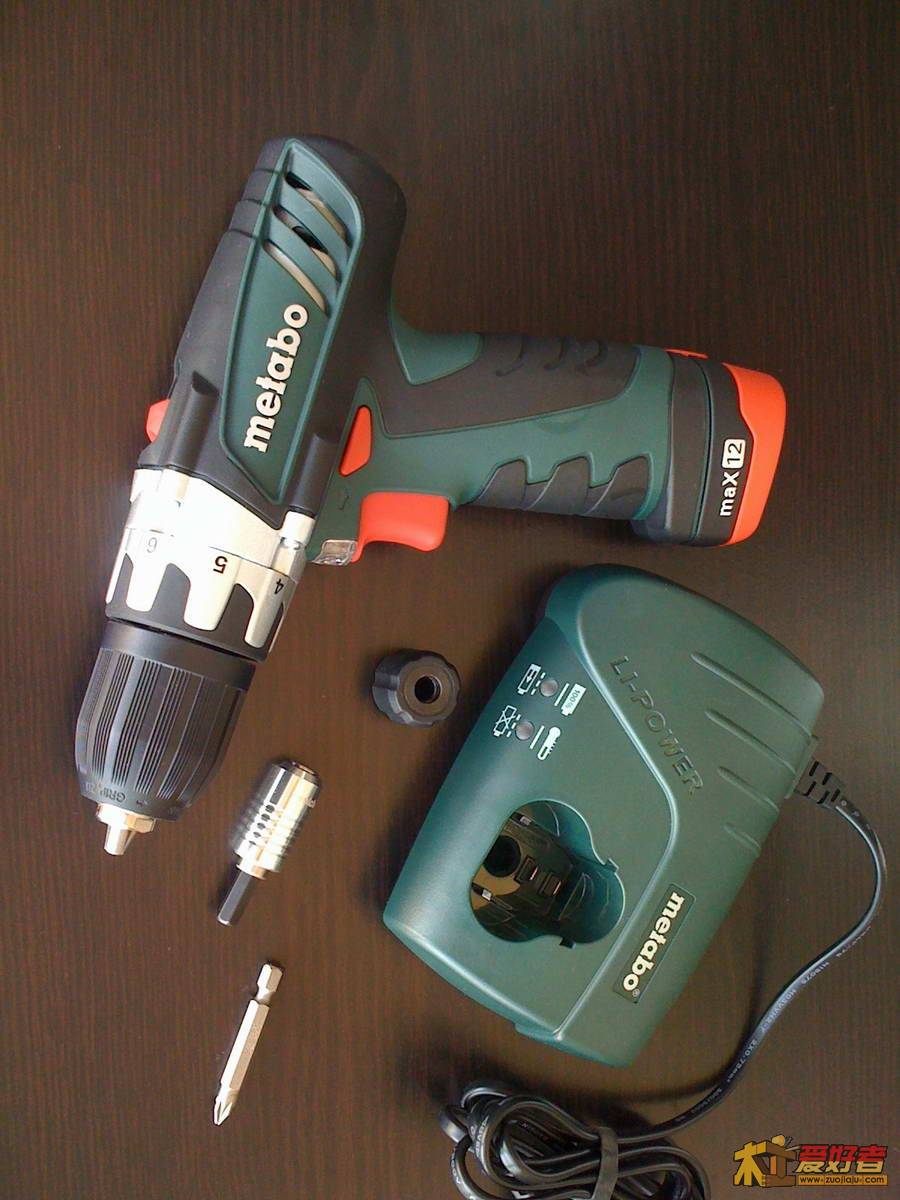

5 F+ y* I9 J( N0 M9 o# N0 x8 O% f关于这个起子，慢牛评测的已经很详细了，我也说说自己的感受
借用慢牛的话，它优点多多，咱只说缺点
不论对待个人还是公司或者团体，弱小时需要宽容帮扶，强大起来就不适合一味的赞扬了
; j& F! }: O7 f8 d

  ~" y# y3 Q% O1 S4 m顺序从头到脚

7 Y  a4 f: Q* L*.钻夹头如慢牛描述，有不同心现象，虽然有精神准备，还是有点郁闷。正好去百安居，试了一下同等级的博世10.8V，我靠也不同心。又试1000左右块钱的几款其它手点钻，同心好像很难，我一直以为电钻同心是基本要求呢，可能手持宽容度比较高？厂家都不好好搞

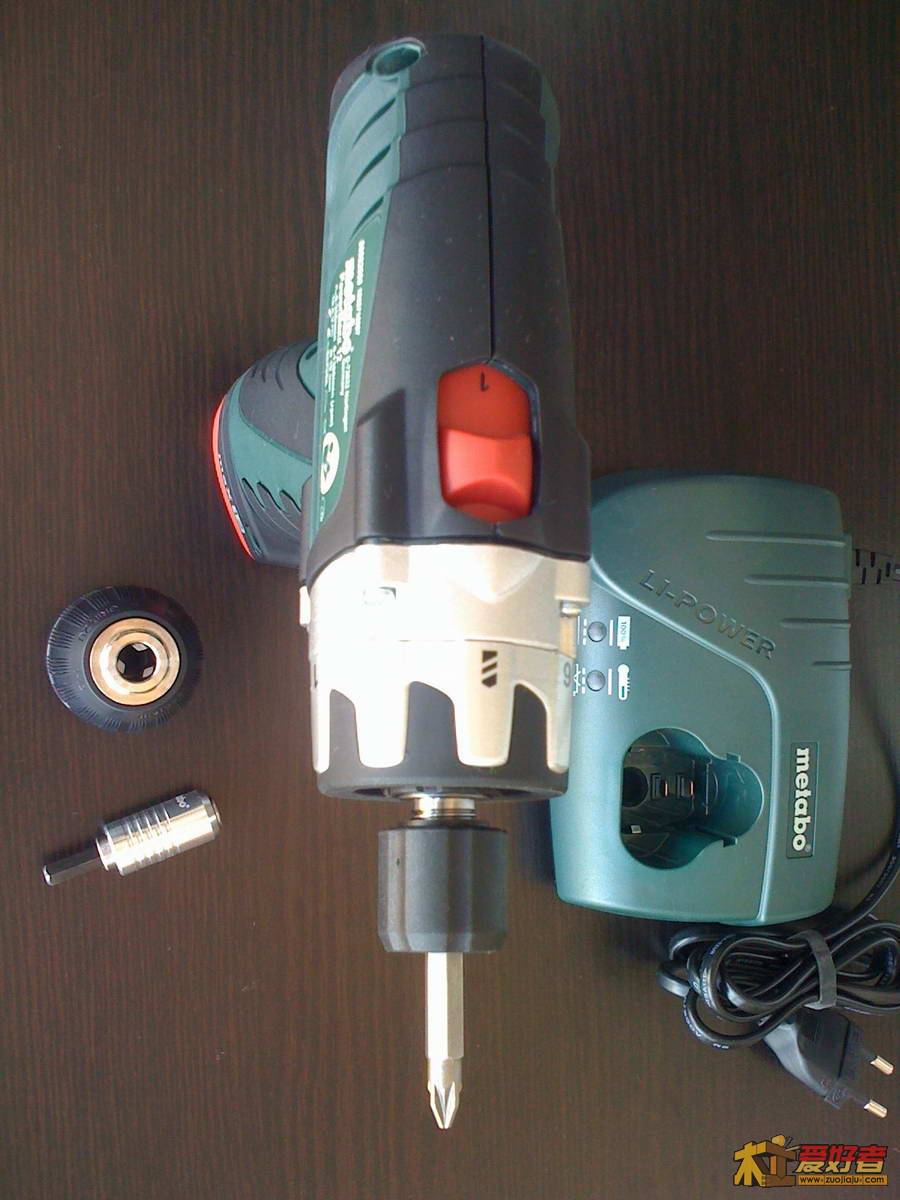

  ]' z+ |3 I: u: S/ S个人感觉麦太保这款钻头、批头独立款，实际上只是个卖点，从实际使用角度上，大家想，拆下个钻头露出批头和在钻头上夹一个磁力杆哪个省事？不过还是赞扬一下麦太保，还是用心了。
4 v% A0 k' {5 j" ]" Y
/ D& P& j8 |' y

+ T6 T( l! {) k0 D*.扭力标示，直接在光面银漆上印数字，比较容易脱落，我的3字已经掉了一点。既然在光面印字，成熟的做法是相应部件成型时字体位置凹陷，这样就不容易被磨掉。博世是在亚光面上印字，附着力相对好些
. T, n1 v1 ^6 q, k
. @) y- `, ^+ Y- f- }2 o- z) k*机壳，麦太保、博世、日立、得伟、百得...款式造型都有各自鲜明特点，说实话我都喜欢 。麦太保、博世等机壳的工程塑料性能应该都没话说。仔细观察了这些款，麦太保细节上所用成型模具并不出色，覆胶边角、电池仓内部细节不优秀。相比之下300多的百得壳体模具成型质量却比较不错。当然这属于不影响使用的细节，但细节也是一种品质态度。

关于覆防滑软胶，是各种产品系列中拉开档次的一种做法，价格低的干脆不覆，实际上成本也不会增加多少，5块钱的牙刷都包覆软胶的，当然1块钱的牙刷就没有。我是想说成本是一方面，拉开差距是一种手段
1 A* S- F& G; B0 S  ^+ H; m: p0 M4 Y( [


*麦太保的换向纽设计的不错，三角形小巧，不碍手，有的设计很大纽，没什么用还碍事。

麦太保和博士10.8两档转速范围一致，但博士更出色一些，扳机行程中对控制极慢速度段很稳定，麦太保则很难控制在极慢转速，有时要用“点刹”才可以，也就是变速的线性没有博士优秀。

2 ~& V8 _1 N: j5 k- N8 \*电池，比博士的容量大，续航能力还不错。博世10.8V宣传页上称自己锂电寿命是竞争品牌的4倍，玩起了模棱两可的文字游戏。说说握把，都说是欧洲手型大的缘故，其实虎口位置粗细还是合适的，不知是不是电池和电池体积有关系？也就是说博世和麦太保的电池是不是一样的口径？

. I, X( }) b4 s) r) ~6 {1 D' v*批头夹，个人感觉如果尺寸够用，能少转接就少转，很多弯晃来晃去难受，也就是说如果有长批头，就不用转接延长的短批头。批头夹慢牛也说了松动，其它品牌的也是这样，估计和匹配宽容度有关系，因为用户免不了用其它品牌的批头，而各家批头尺寸难免有细微出入。一款产品，如果尺寸控制配合严密，用户换别的批头出现装不上的情况，比松动更挨骂
0 t; {. [* x, N( b! d" d  h  }
还有请教一下，做起子上螺丝是不是要预先电钻木材上打孔啊？我发现直接用起子上，难上正，过程画圈很难受

9 N- p% G: A8 Z6 Z6 I/ Q*运转声音，如慢牛描述麦太保似大马力低吼，我比听博世相对是清脆
' T- K8 J1 Z) {. Z8 _, M
+ q% ?0 l7 x# Z: d" T


估计一下，这款售价630元的产品，零部件成本估计在200-300块钱。例如夹头批量进价十几块钱（所以零售利润比较高，这个钻头夹单买好像要250多块钱），电机是比较好的德昌电机，进料价估计也就20块钱左右。齿轮箱、机壳、开关、电池、充电器、包...，凑起来就到200-300了。组装啊人工啊包装啊广告啊运输啊税务啊...凑起来估计就到500块了，厂家这个产品纯利润也就是30块钱左右，代理商赚50块，销售商赚60块，加起来就630了。
8 r7 O9 H$ E+ `: b
例如百安居销售的199元电钻，扣除各层利润和其它成本，厂家组装时零件成本估计也就是70左右块钱。其实就是这样，神舟电脑每个电子元件都是刚达标低价格的，如果每个零件平均增加几分几毛几块钱提高质量标准，整体成本就要增加上千元，那就是IBM品质了


* D. u1 w2 |. H, _6 s
4 x1 ]0 h9 E. L, z5 n: m9 b* F
写多了，费劲！
4 D6 z; H7 f4 C+ F, u. u

火苗

做的太好了，求个全图，

hcl1024

继续啊，等着看。

bjjymaolei

好工具，好手艺，好文采。

寻找幸福的猪

图那？等着看那？

破名

发帖不是轻松活，大家耐心点！

木料

等着看续集

    广电总局要求正常播出的节目中不许插播广告javascript:;

tqh

漂亮漂亮

十月

认真负责，精益求精

木工乙

# p# @/ {5 A- a1 x

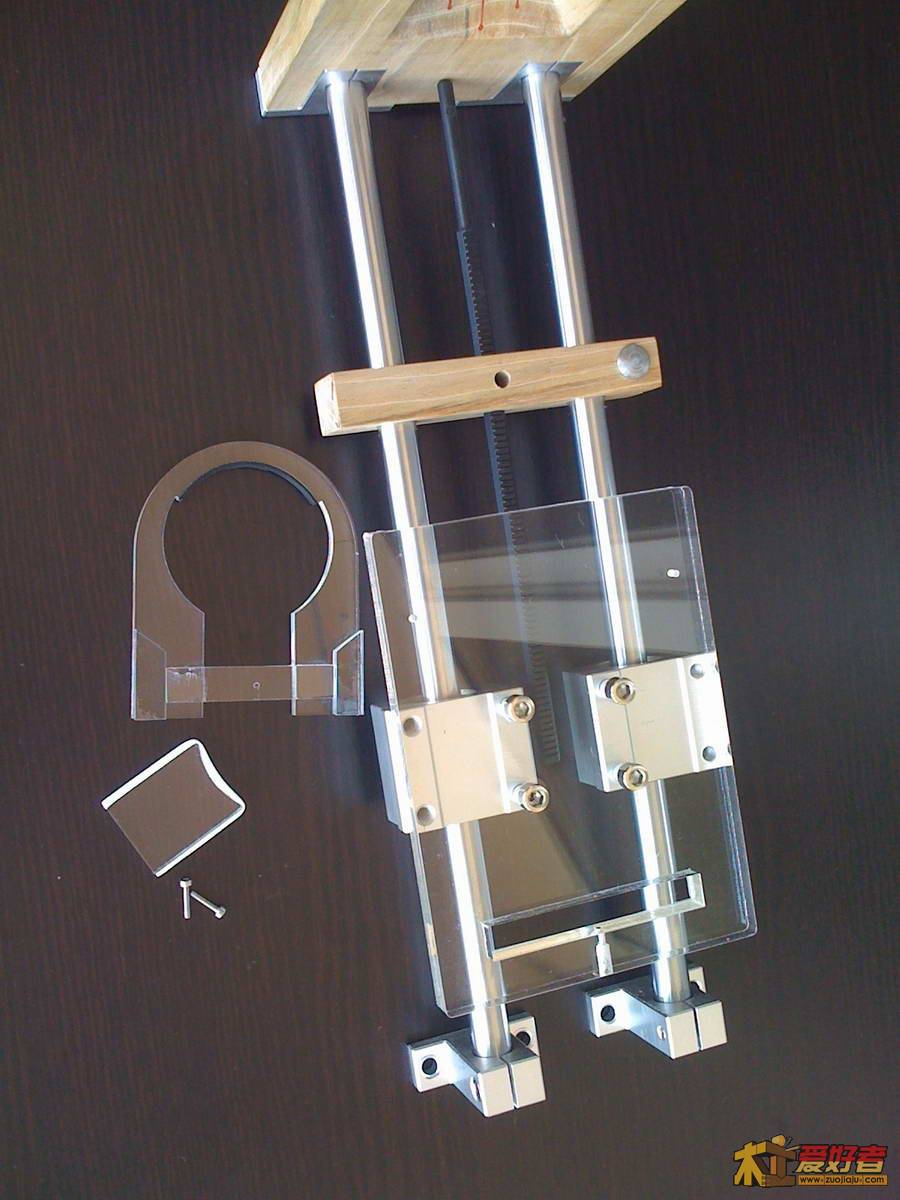

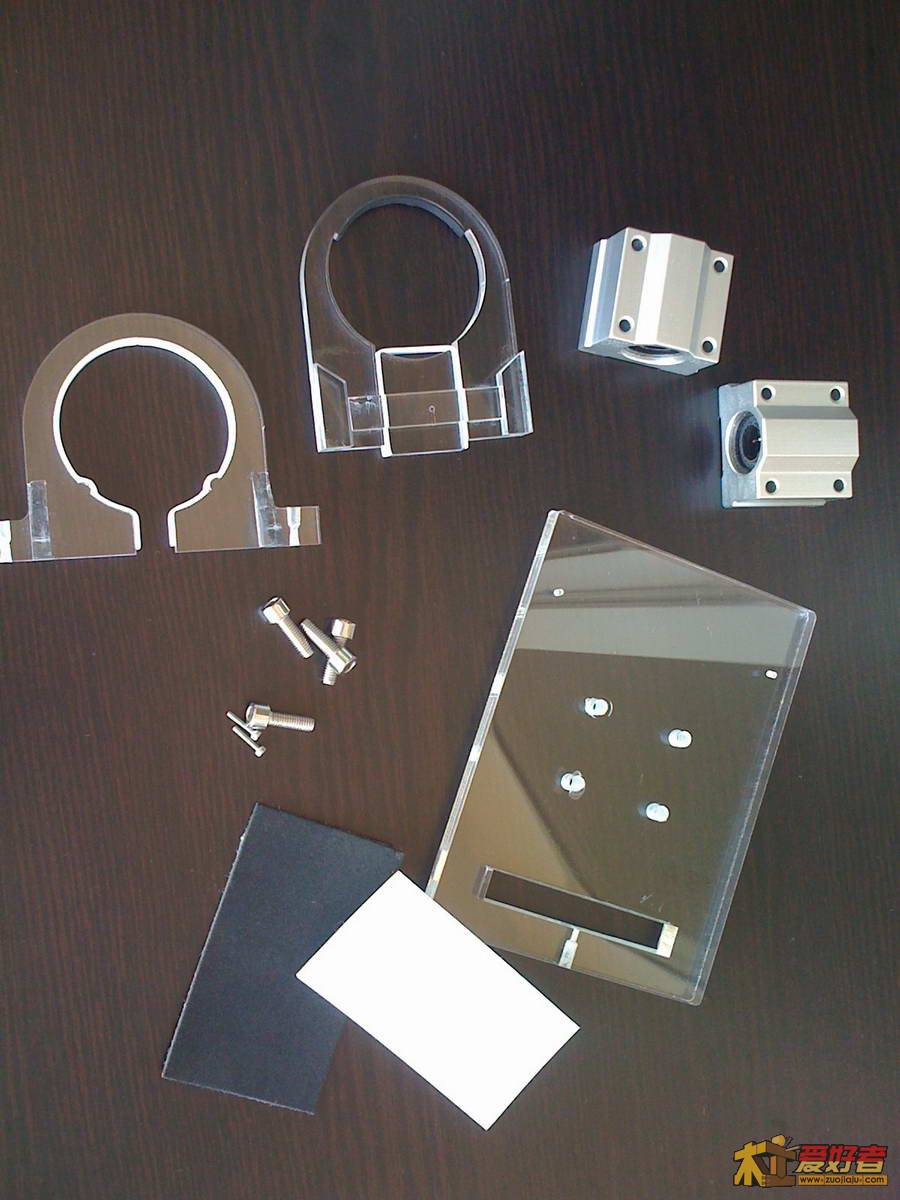

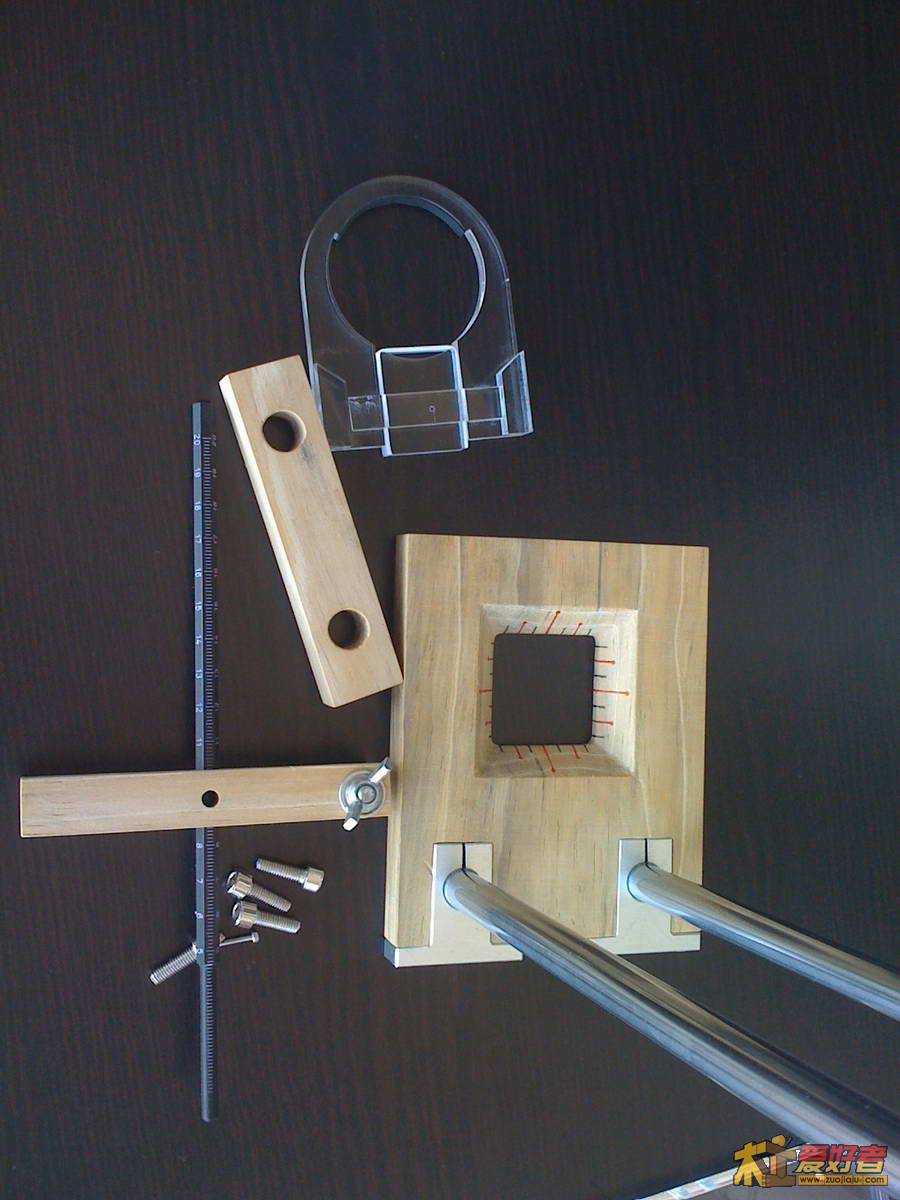

1 K0 Y9 P4 `$ m固定部分
8 P1 l$ \- W4 c, B
图片放大看，可以看到一个圈内有两个突出，这个是配合铝壳凹陷部位，保证电钻圆周方向角度稳定

' f/ d% `5 U' C6 {) G2 m% V有机玻璃内圈贴了泡沫贴，和亮铝接触的用白色，和黑防滑胶接触的用黑色，这样色调视觉搭配些，反正是贴一次，费事一样， 不妨精致些。贴这个一是防止磨损，重要的是加持更贴合
+ g* M5 N* g+ H1 r$ o2 J- q5 y7 r
7 G/ i0 a  k6 b4 _9 ]; w这个泡沫贴慢牛也提到过，弯角器没有泡沫内层容易把铝壳夹花，这些都是细节，细节也是一种品质，麦太保不要骄傲。
* |8 g) J3 h& p; Y& C  t5 h
! v8 ~" Y0 a- k! Y6 L- f

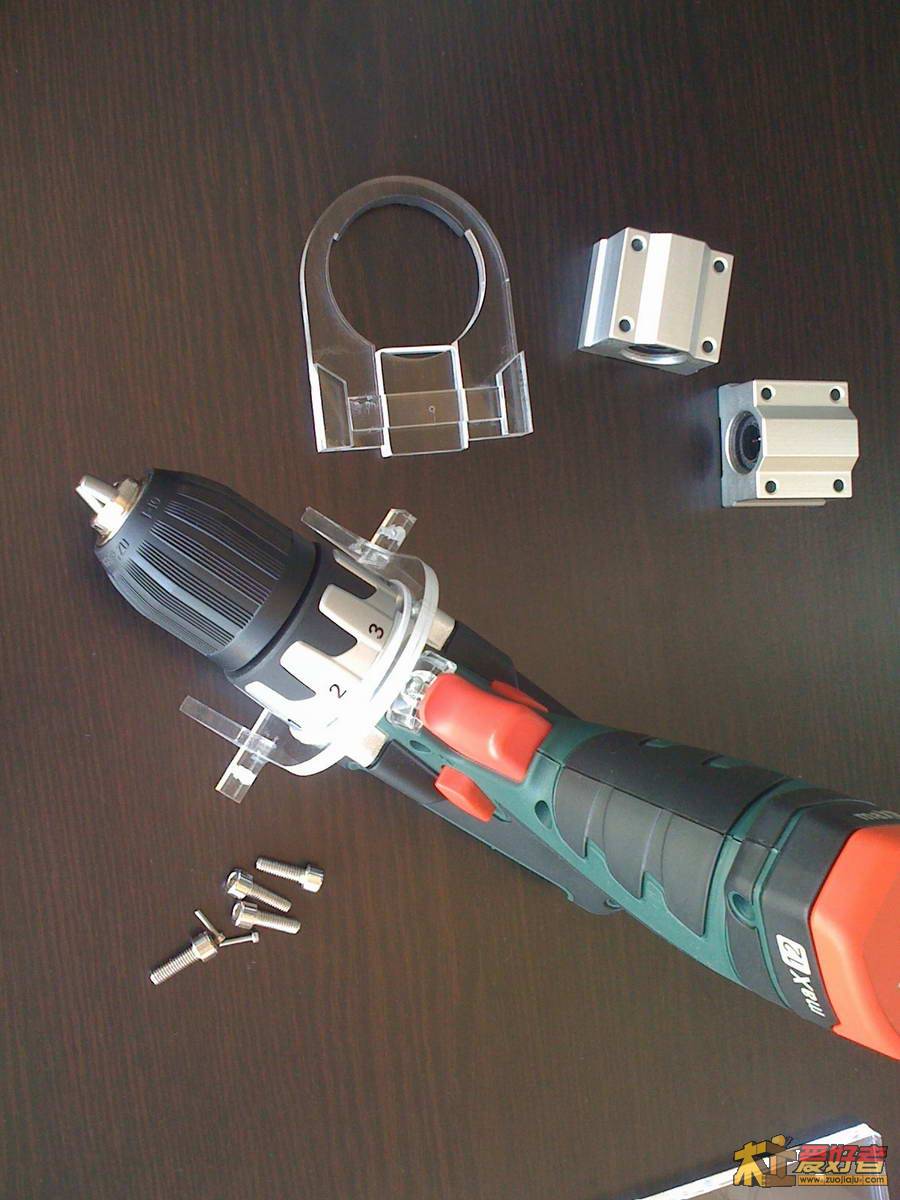

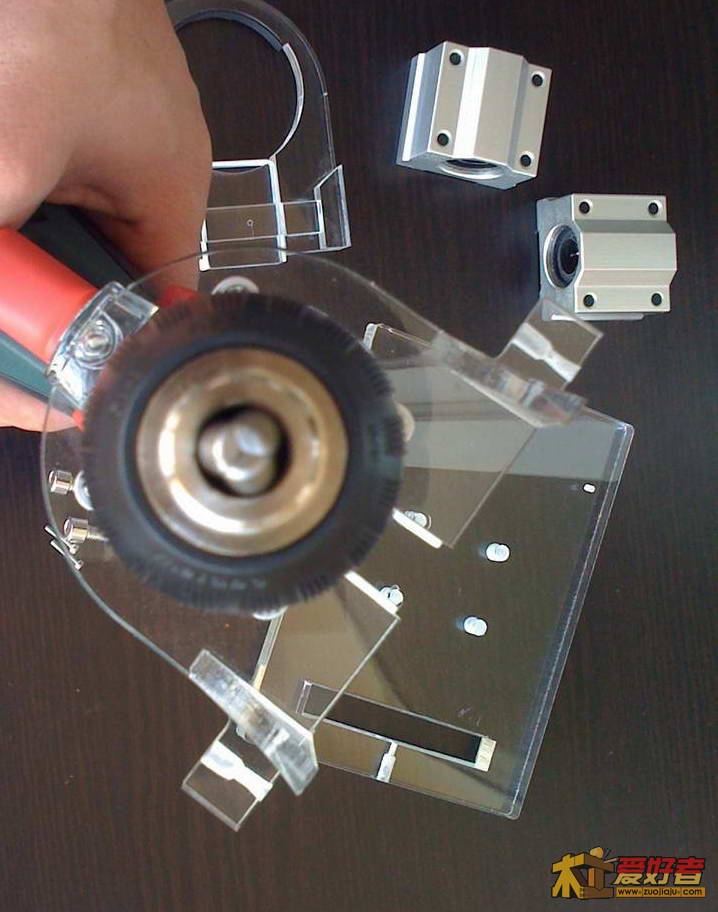

套进去，这个板是有两个三角支撑的，减少形变量。有机玻璃透明不妨碍电钻灯的光线。

9 g9 b" F& S5 p5 @8 q, c* |4 U
看见三角支撑了

" F' t4 t: t- l/ Q9 R2 {, X% L

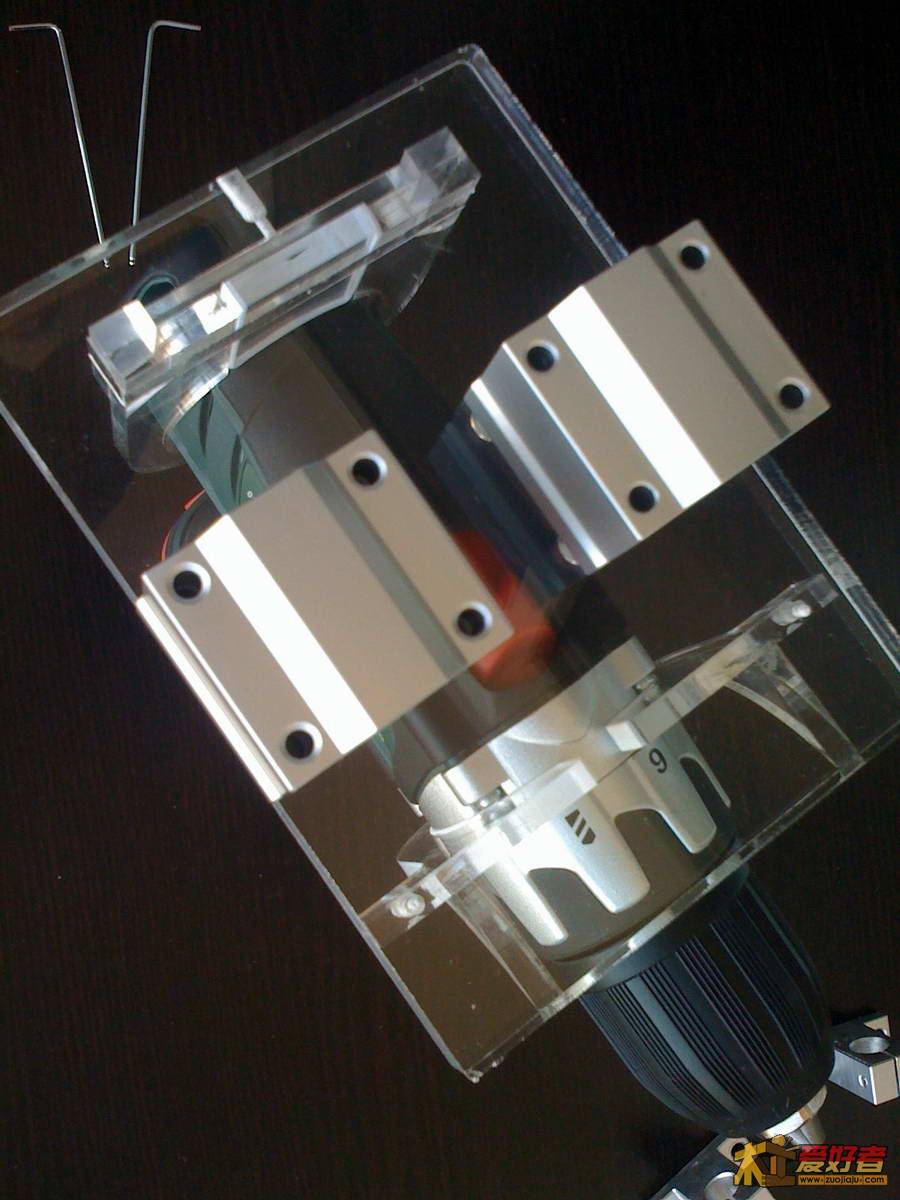

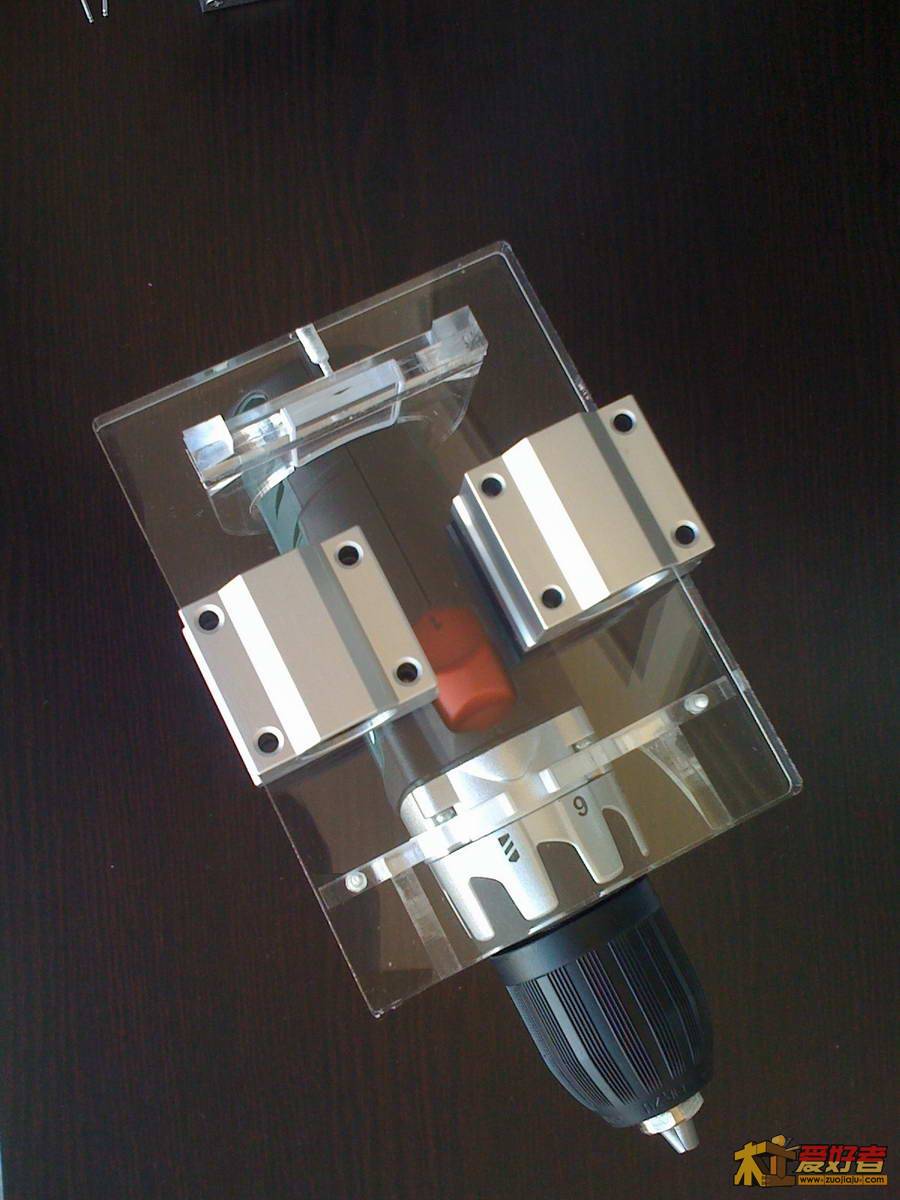

! T. S2 n  L8 q) O固定背板，这个要在光轴上固定，保持合适的间距，滑动才顺畅
2 k+ A4 j/ W5 j8 R: f
% W+ S) [# J. Y1 ]- U

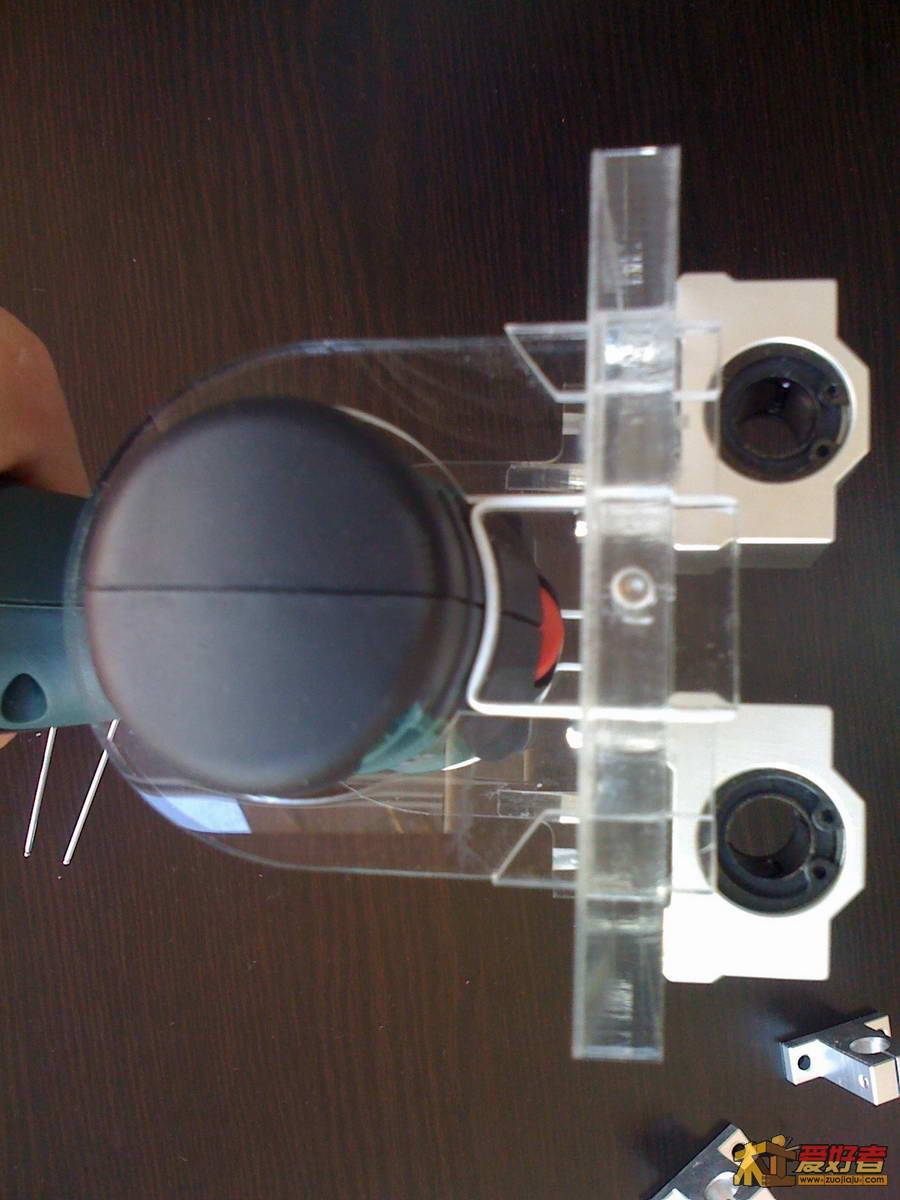

尾部固定圈，是两部分组成，这个是为调整垂直度的
9 V2 X1 n. [& a/ Q当时这两个圈加工前作图测量有点费劲，不到实际安装阶段，个人保证不了两个配件尺寸上正好让电钻的垂直。所有其中一个可调。调教后螺丝位痕迹出来，以后拆卸就有参照点了
5 M" W- J4 i+ E! I3 G+ S
! x8 e. S% ~+ e$ s. V滑块边缘有机玻璃比较薄了，所以每个只用了两个螺栓，但强度没问题，有机玻璃10MM厚的
$ `( a4 v  l6 {2 Z) z& w( Q7 P5 f1 H

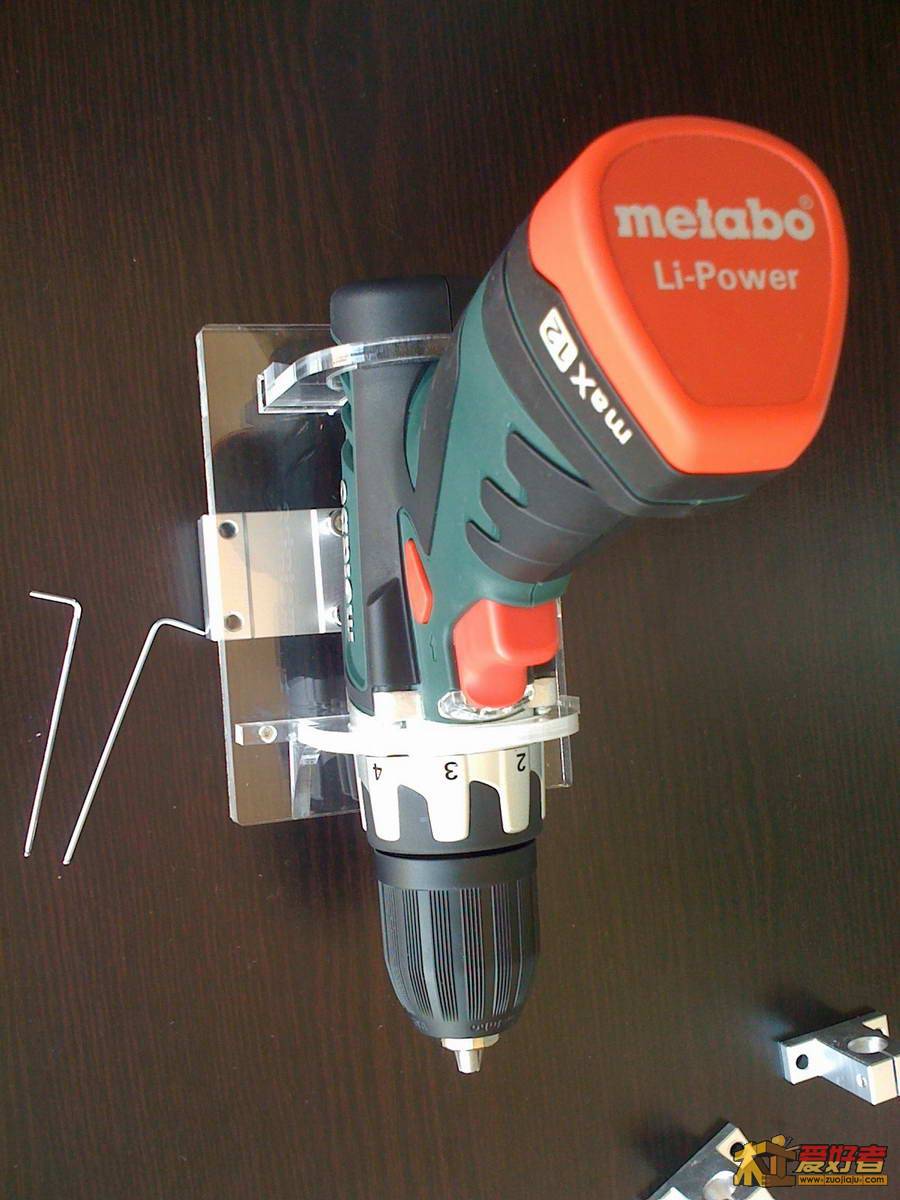

9 i- u% w+ A, R1 t, n: \; ]支架安装完成，以后单独使用时，其实也不用拆卸它，重了一些分量而已
) ]  e* H  N$ @8 Y/ M

还是双瞄的


  I( `: h3 ]! c# B能站起来照相
, B+ q. e( G/ Q  q. q: g5 k
# [. W% U) j* n% l2 W. X# ~
拉近，晶莹剔透

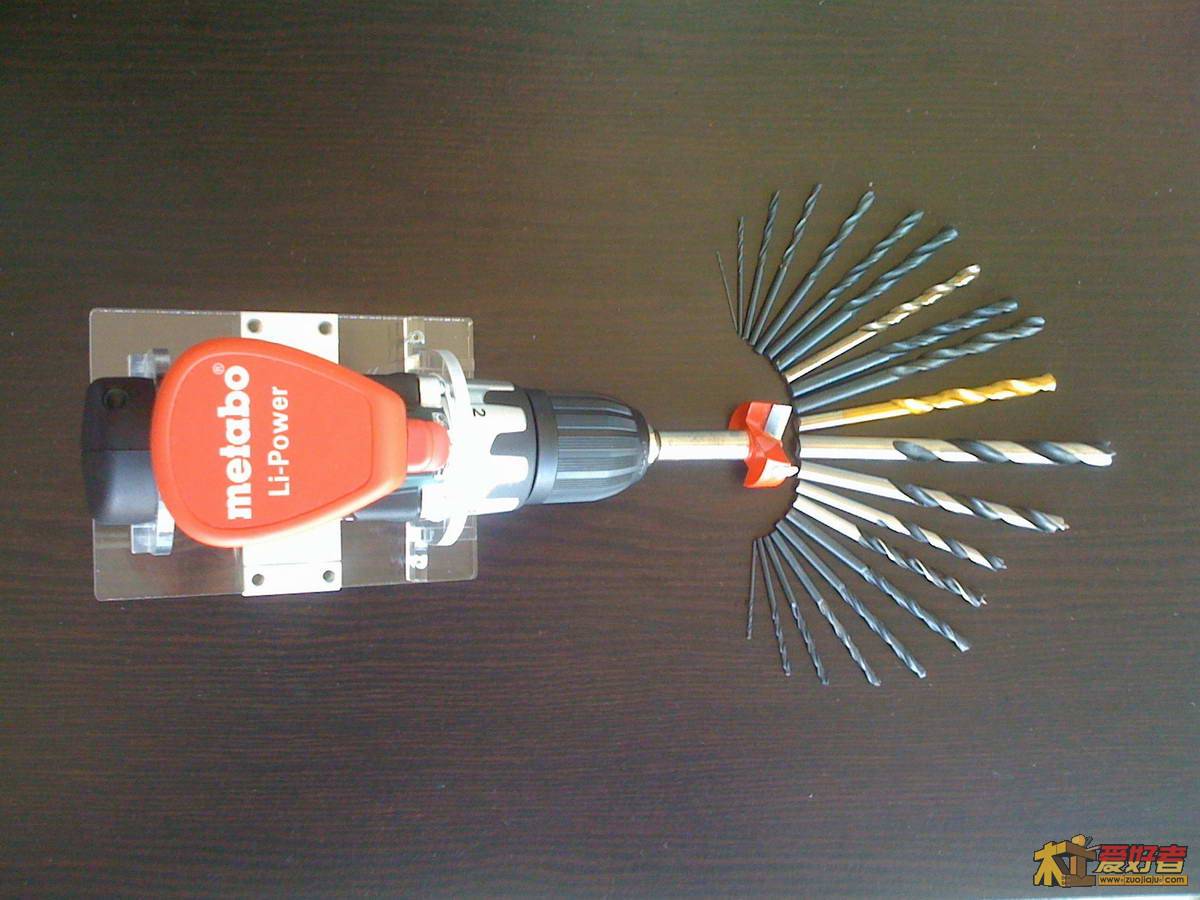

9 _- j0 }, Y# f$ l/ ]这个图重量级的，战斗机武器挂载就是这么展示的，载弹量不小吧

慢牛

木工乙 发表于 2012-1-18 20:47
还是那句话——做一个手艺人，没有电钻真的很不方便，我屈服了

& E8 D& I: \! X- c4 c单用批头时，如果画圈儿厉害，就拔出来换个面儿再插，不成就接着换，总有一面儿时是最好的——都是磁铁闹的。

ddddjamx

木工乙 发表于 2012-1-18 20:47
1 \3 F8 C- j! n6 U1 z; b( C# d9 L: j还是那句话——做一个手艺人，没有电钻真的很不方便，我屈服了

8 F% A  [+ o1 A, q; q2 U没太看明白，这个起子的卖点，可以一秒钟把批头换钻头吗？

木工乙

中场一下，插播装备，发帖好累

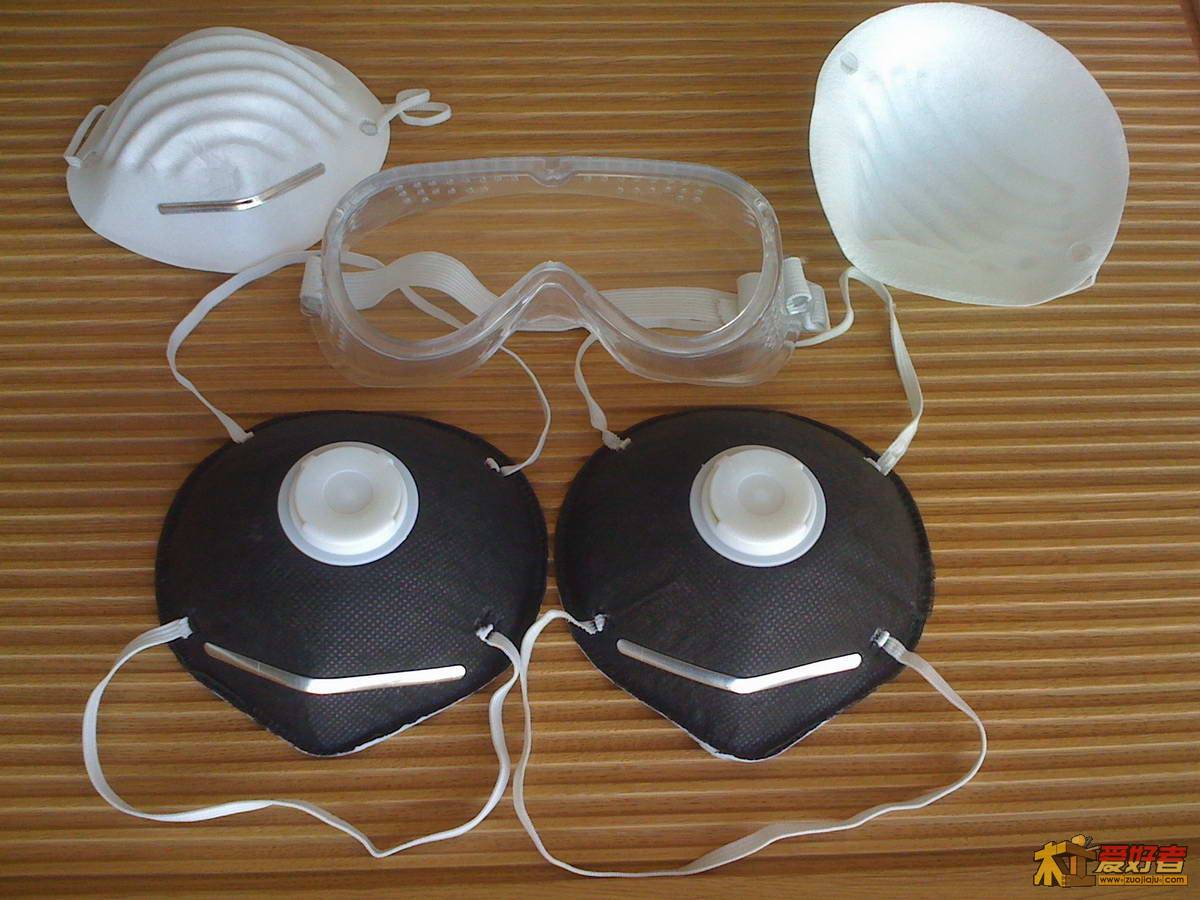

白色的是一块五俩的口罩，封闭很差对粉尘无效，只能防止苍蝇
4 M" N7 v, k& v: F* u) J: ?黑色的是15块三个的，个人感觉质量很好，封闭很严，还带单向阀。3M的没用过，估计更好

# b' K( [# }1 }! {  v0 S0 q* W眼镜也是便宜的，主要是下个作品就要切割打磨不锈钢管，木粉我的眼睛能容忍，钢粉我可受不了！
" N# a! m2 P2 N+ A& {4 F口罩摆放方式有点那个了，不过你们都是看过作品“幸福”的战士，这个小意思了

0 I# K; s+ v& m- f- u" o; n

lox612

乙兄实在太牛了。耐心，细心，精益求精的精神，服了。
