继续山寨挖榫眼做榫头工具——18楼和52-56楼有成品更新补充

zgzzsn · 发表于 2012-2-28 14:22:07

不错呵呵

weihan · 发表于 2012-3-1 14:16:23

本帖最后由 weihan 于 2012-3-1 14:33 编辑

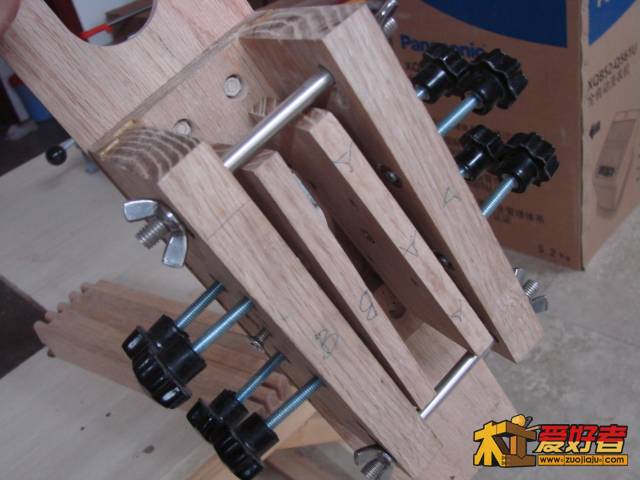

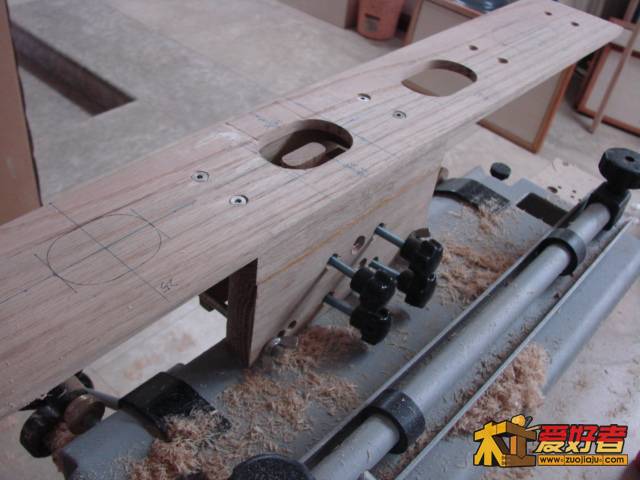

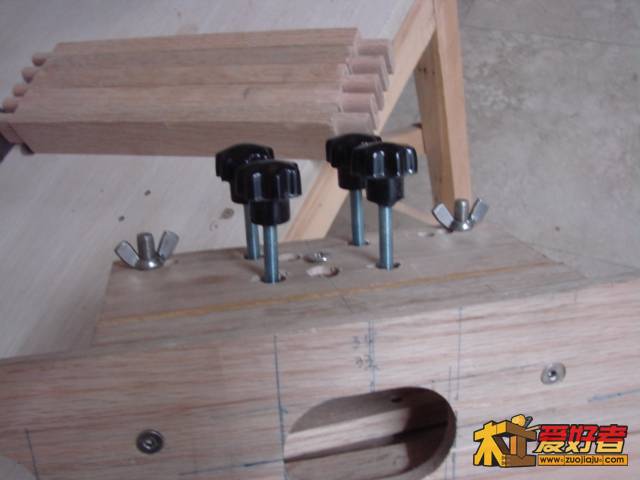

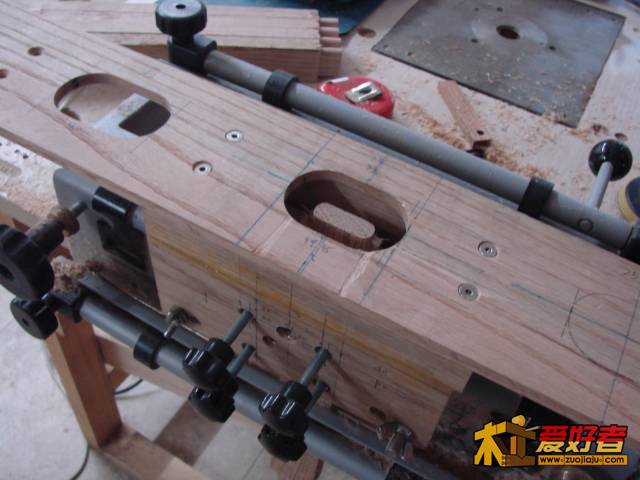

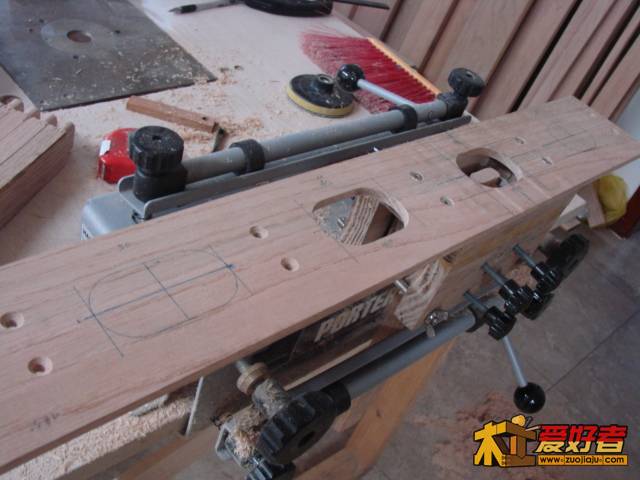

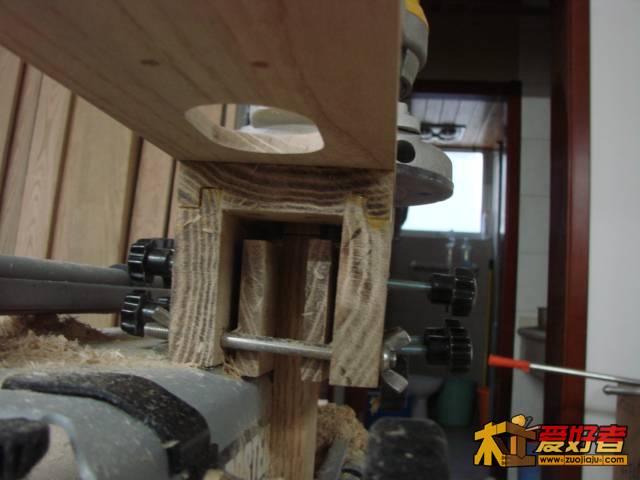

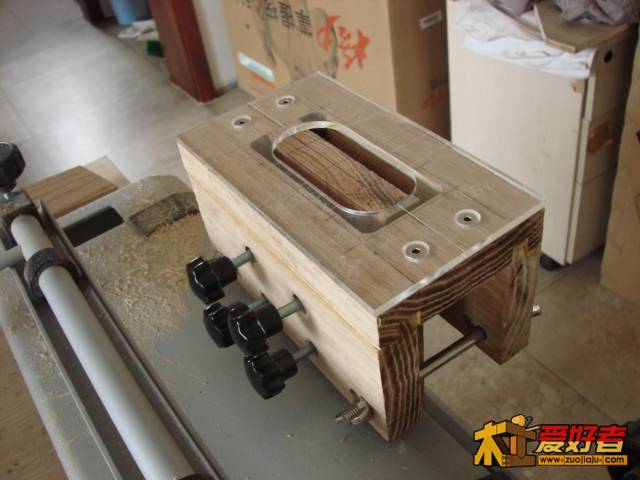

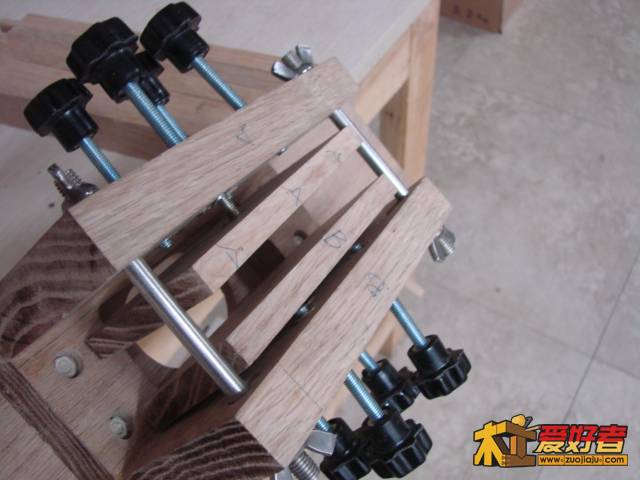

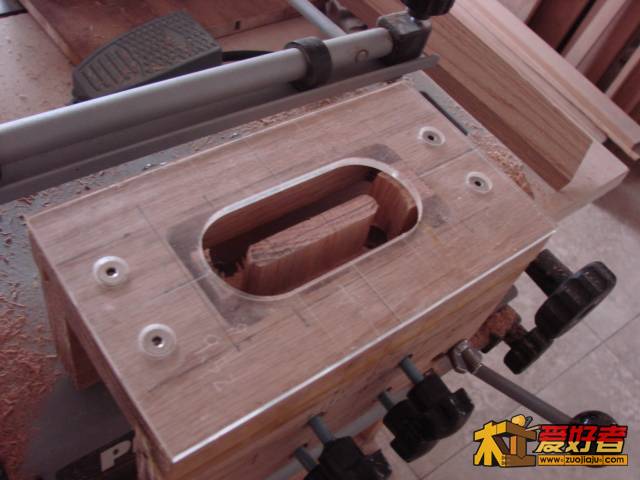

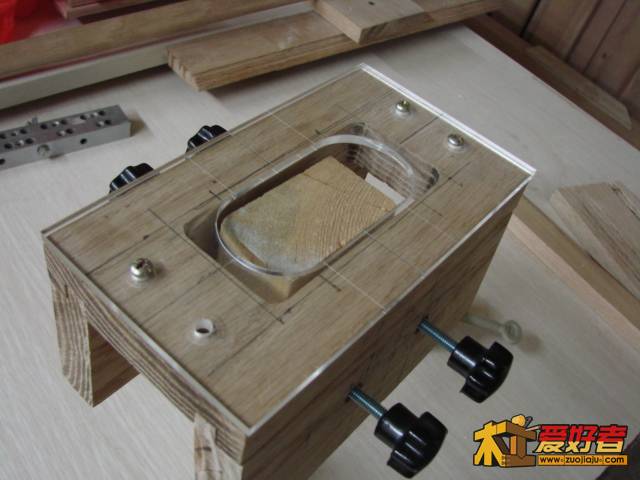

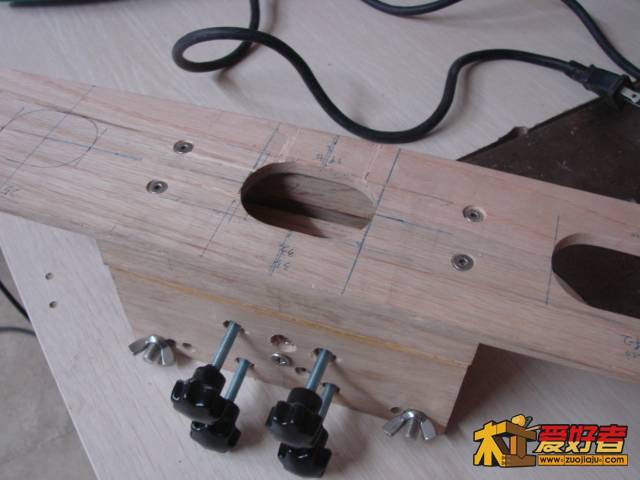

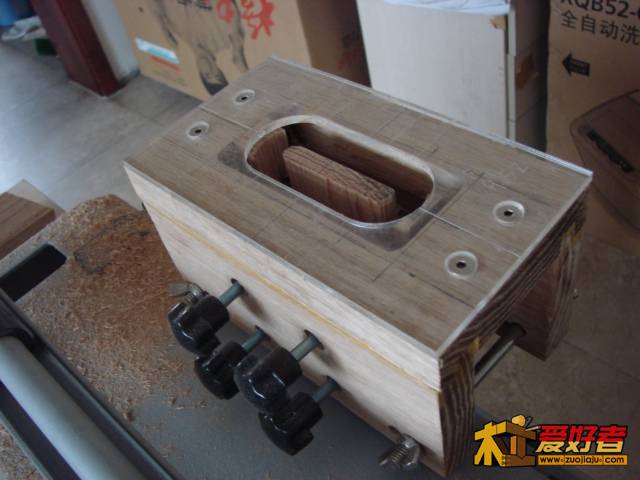

组装好了，不过做的很粗糙，原理基本上正确，上图片

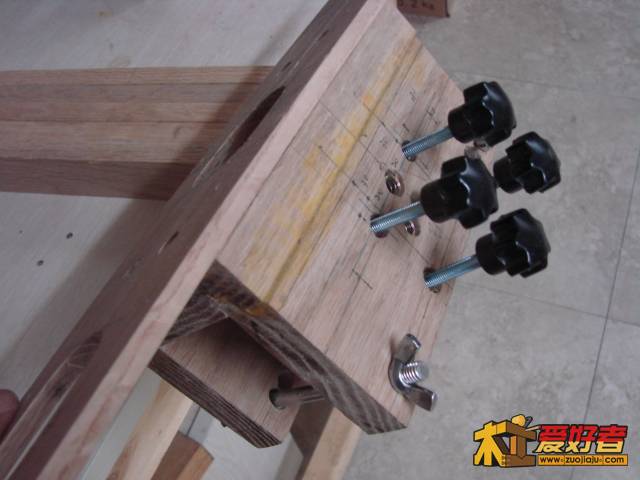

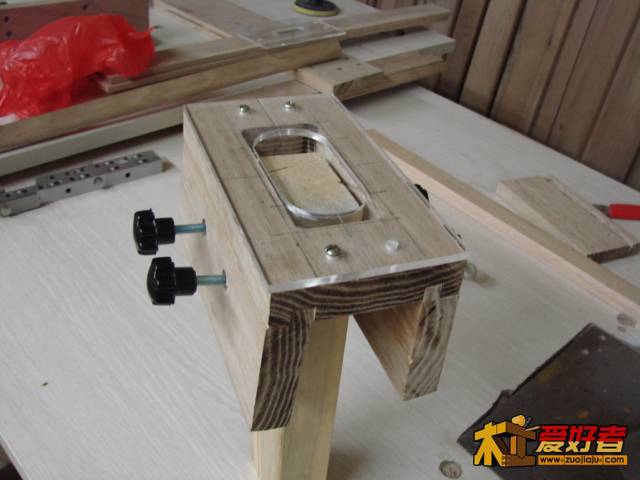

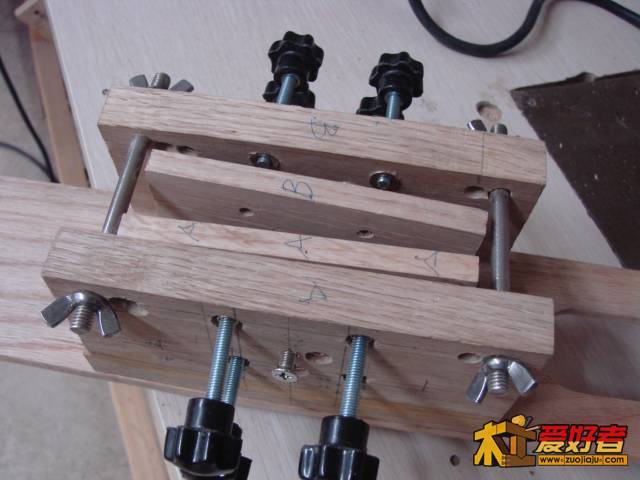

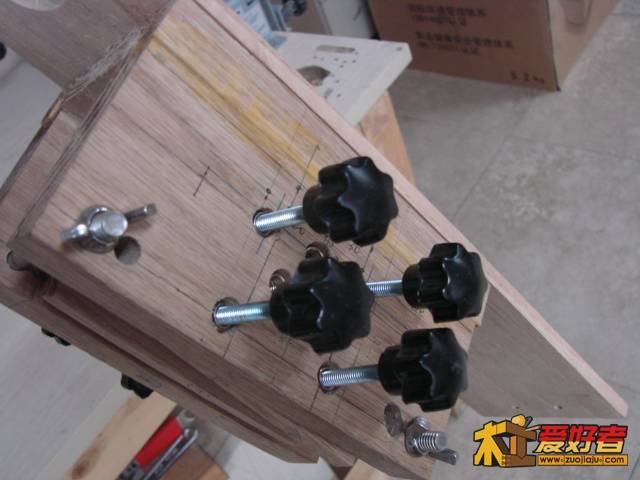

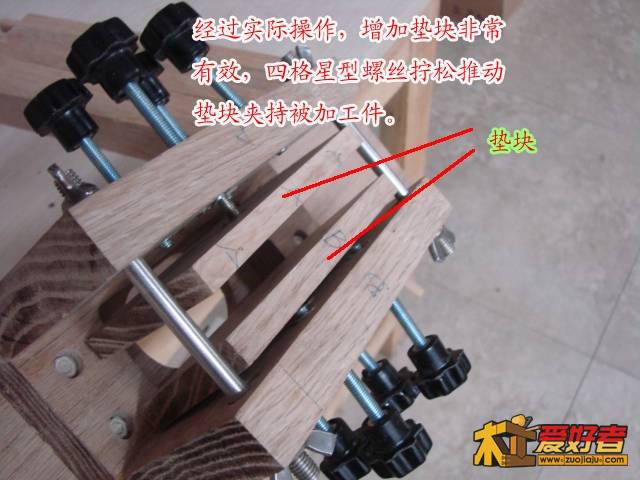

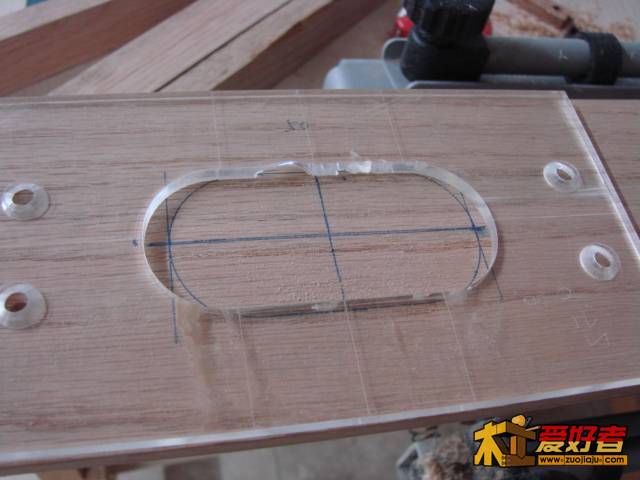

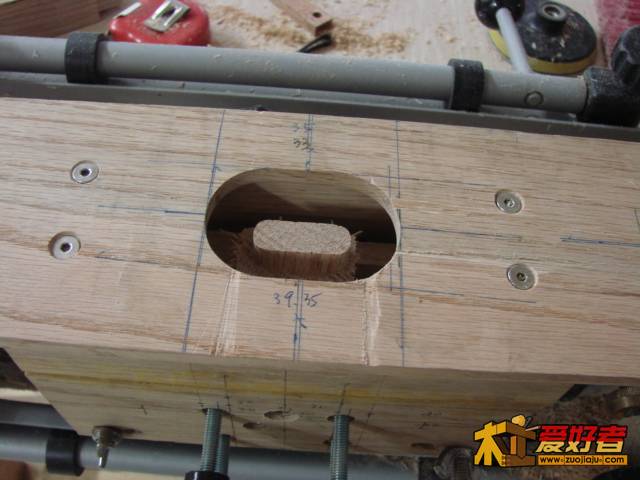

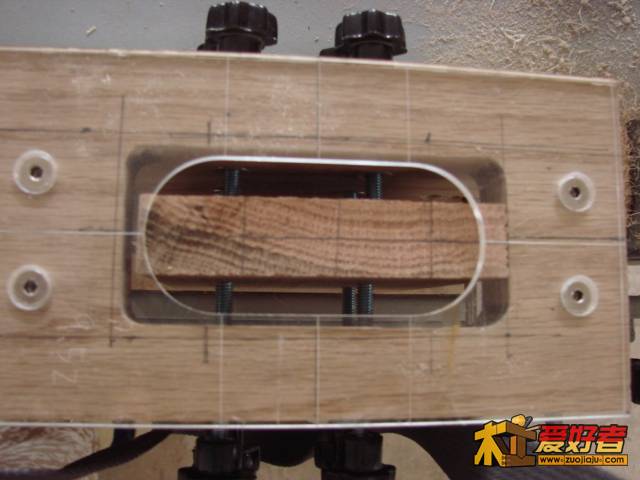

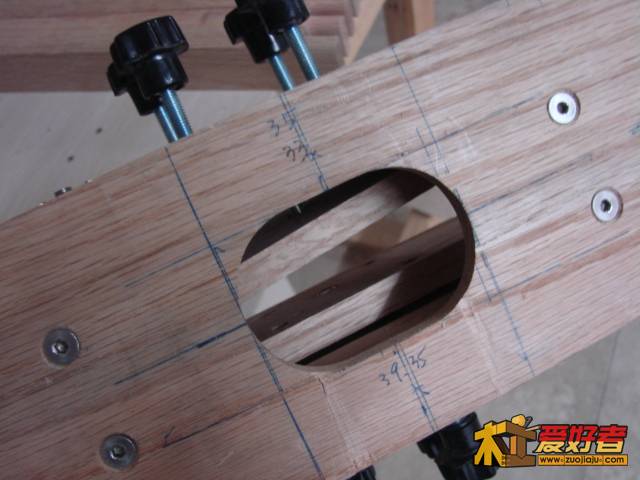

有机玻璃有刻度线，加工的木板用铅笔画了线，用来和有机玻璃刻度线对准对齐，上下左右调整用塑胶星型螺杆来调准。

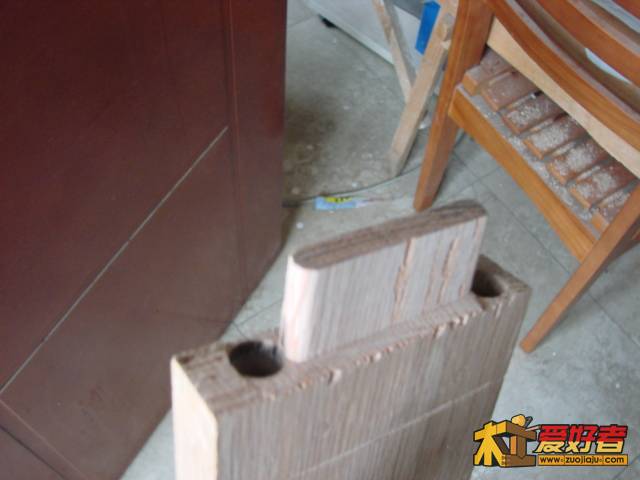

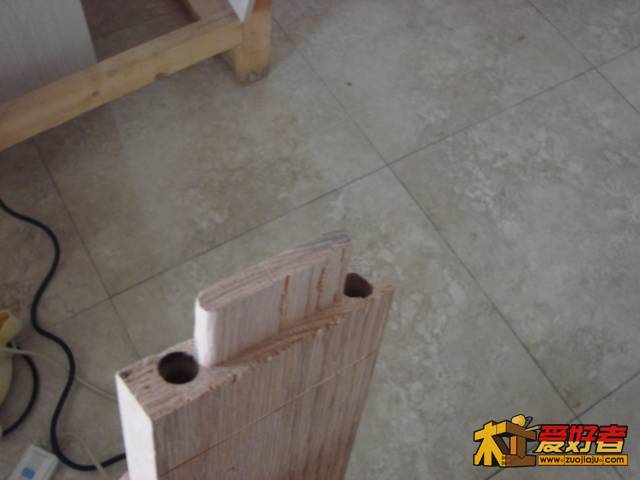

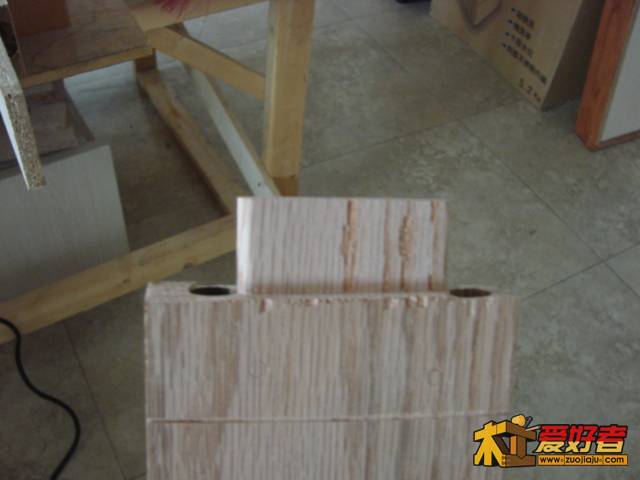

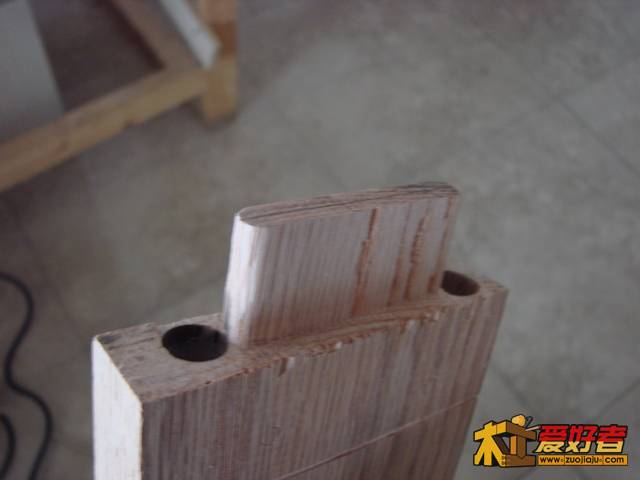

初步加工的样品

木工之友2011 · 发表于 2012-3-2 10:25:16

不错不错

weihan · 发表于 2012-3-8 21:07:40

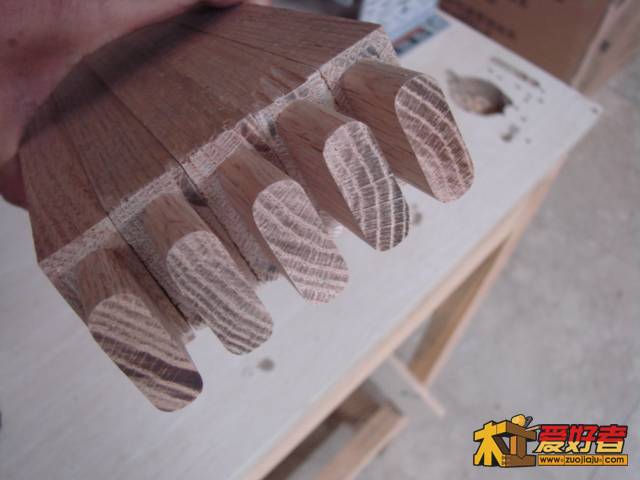

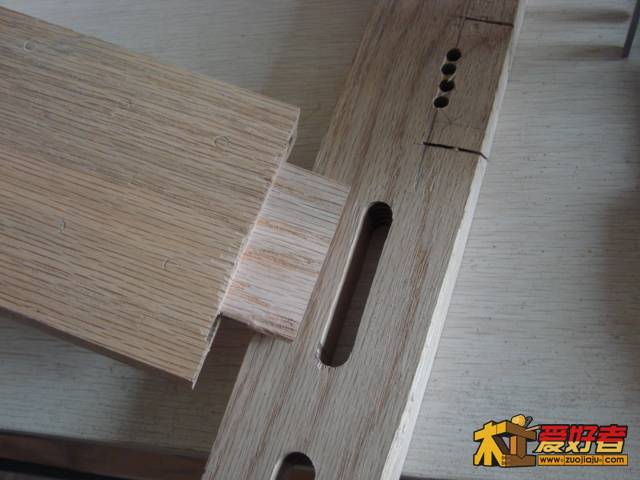

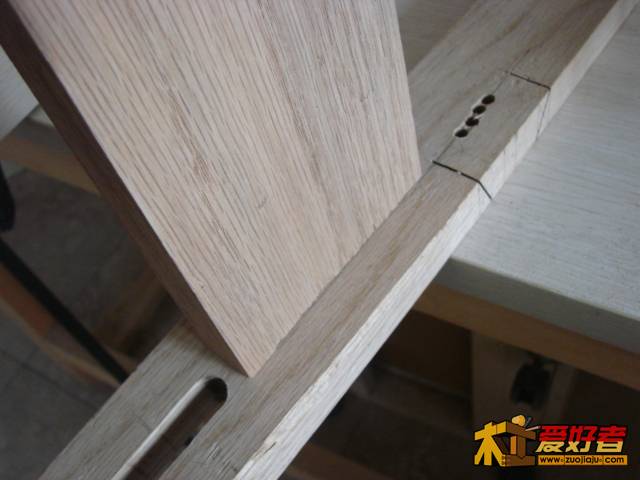

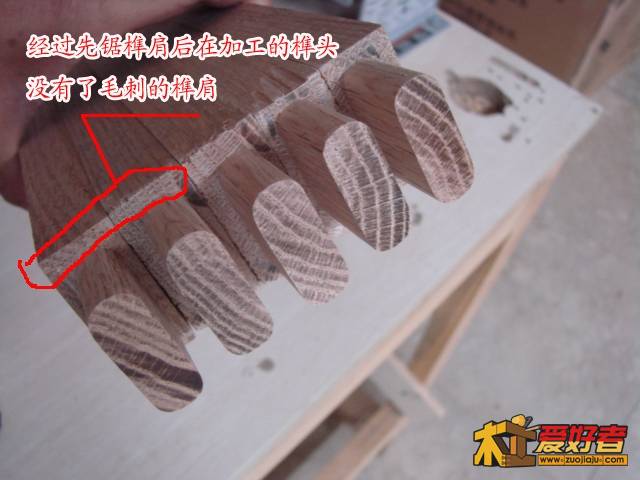

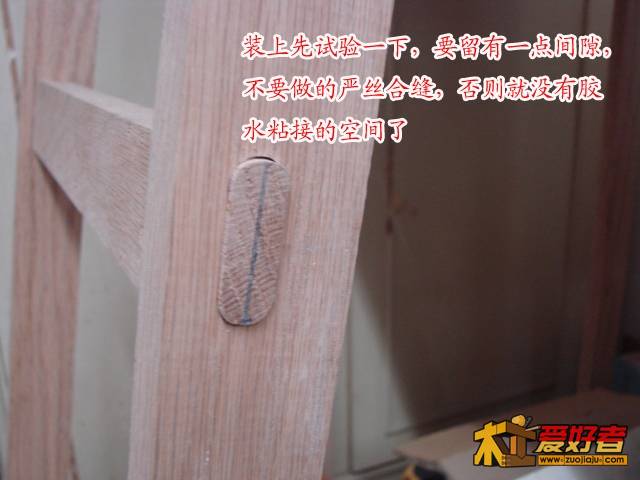

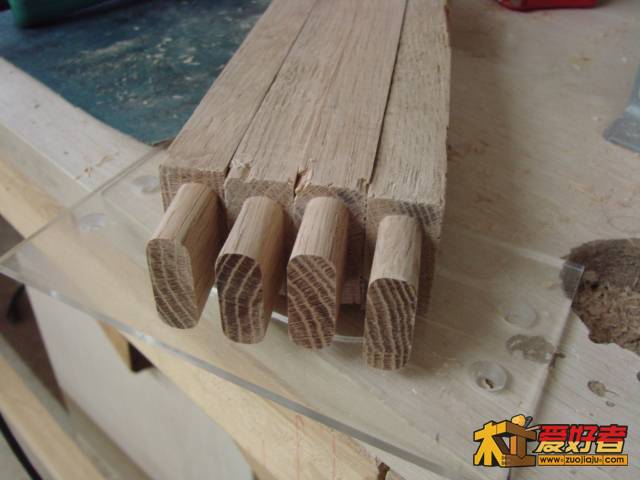

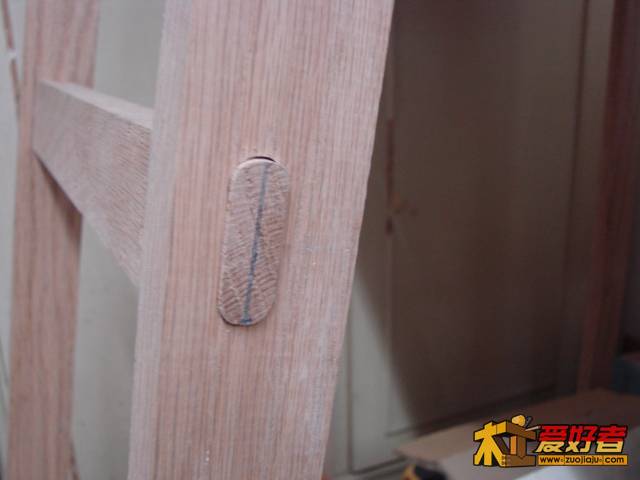

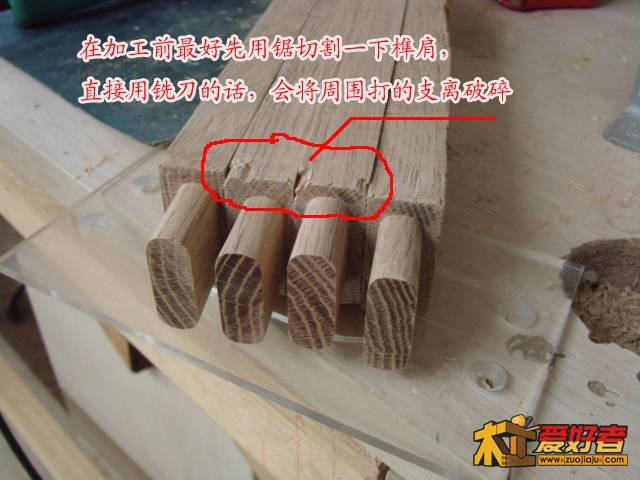

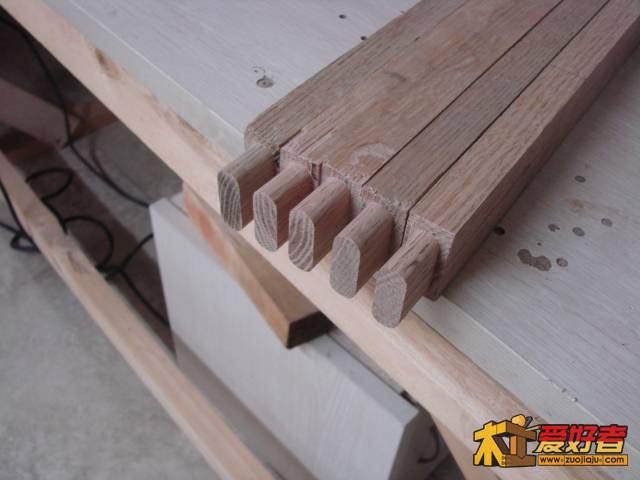

回报一下山寨磨具加工的榫头


samdn · 发表于 2012-3-8 22:55:35

热烈祝贺楼主的成功同时给我们的启发也很成功

:

jy

weihan · 发表于 2012-3-9 00:06:39

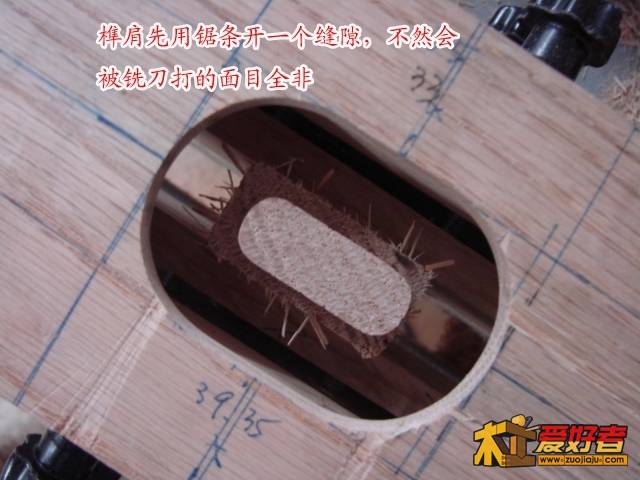

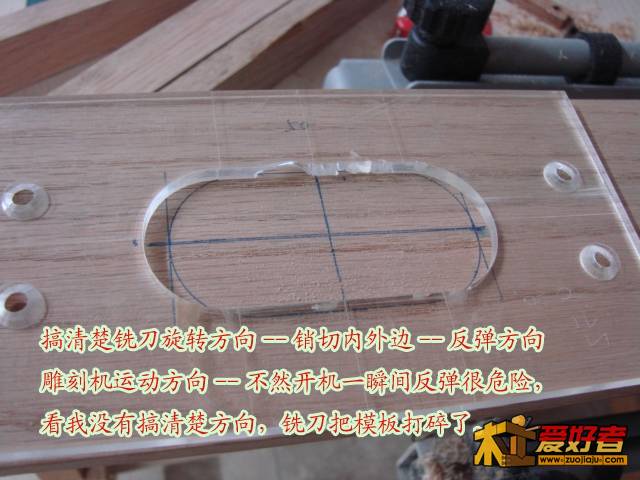

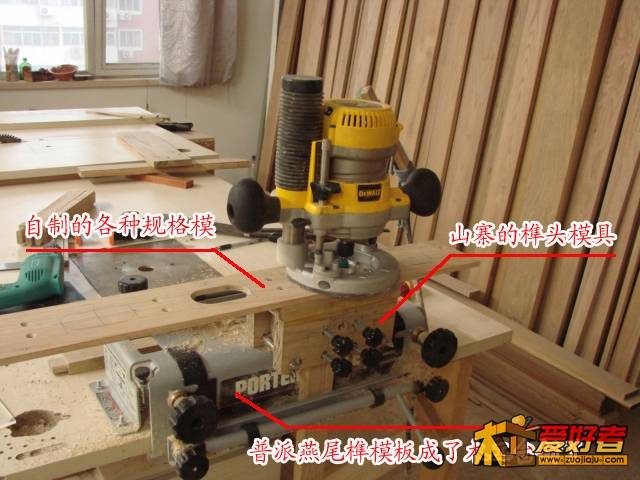

加工的时候，雕刻机用可以下压方式的，注意雕刻机从上往下一点一点的进刀，不要一次直接加工到榫肩根部，那样雕刻机工作负担太重了，加工时从上往下可以一次进刀2~5MM，分次加工，直到加工到榫肩根部为止。

colorstone · 发表于 2012-3-19 21:37:13

牛人啊! 学习了! 哈哈

蓝刀 · 发表于 2012-3-20 01:03:23

很强大,认真学习中...

蓝刀 · 发表于 2012-4-1 02:10:07

每看一次都会很鸡冻...

现学木匠 · 发表于 2012-4-1 05:32:42

先谢楼主分享，你设计和制作的水平提高了，向你学习！

catsq · 发表于 2012-4-2 21:10:15

刚买的雕刻机，问木友一个最最初级的问题，那个轴套是雕刻机带的还是后来配上的？我的机器上没有啊？

超级 · 发表于 2012-4-2 22:06:01

希望自己能造一台开榫机啊

の木 · 发表于 2012-4-3 00:31:35

图画的真好；东西做的也好；lz人才

weihan · 发表于 2012-4-3 14:23:57

catsq 发表于 2012-4-2 21:10
0 o0 ^/ g+ N9 V; n刚买的雕刻机，问木友一个最最初级的问题，那个轴套是雕刻机带的还是后来配上的？我的机器上没有啊？

后面配上的，搜一下本站，雕刻机轴套，有很多介绍

a11aaa11 · 发表于 2012-4-3 18:38:25

有点意思......
