继续山寨挖榫眼做榫头工具——18楼和52-56楼有成品更新补充

weihan

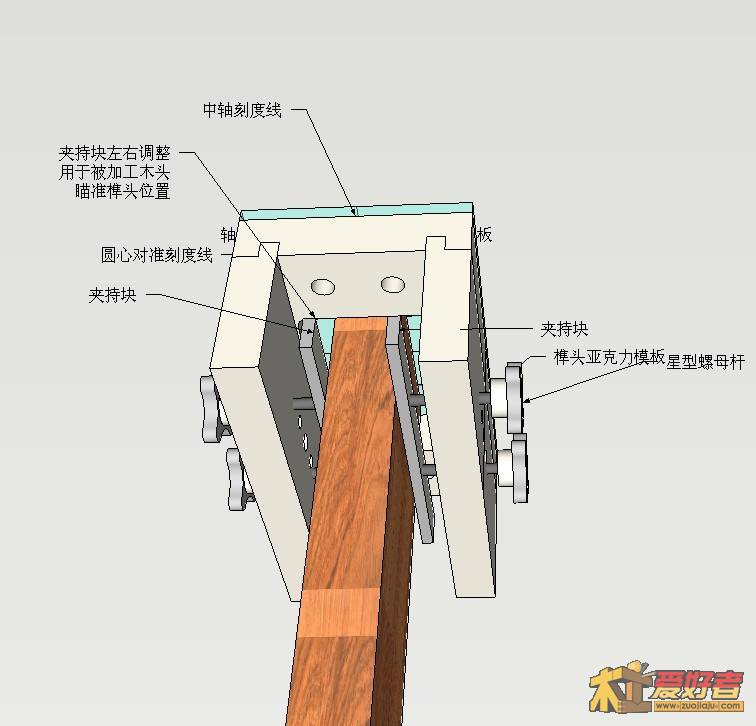

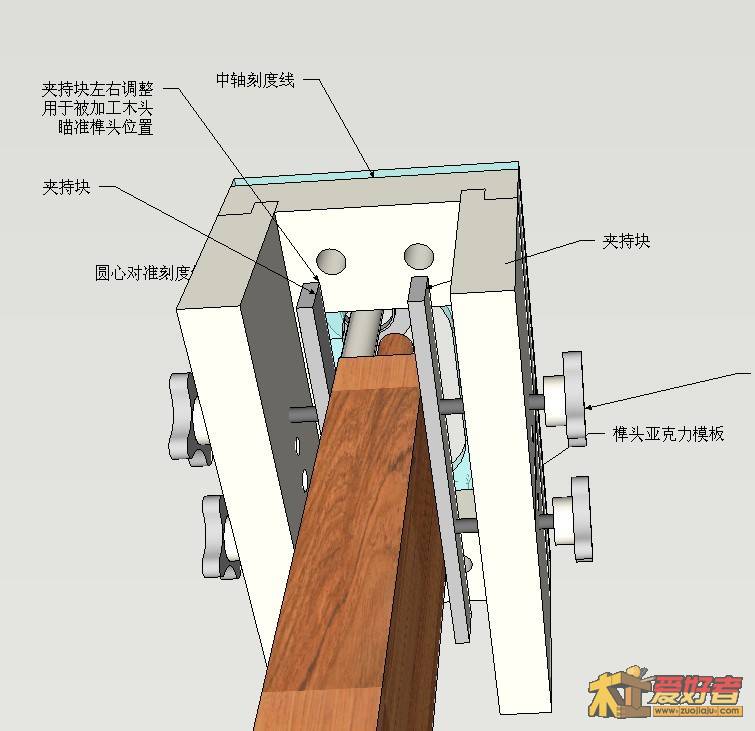

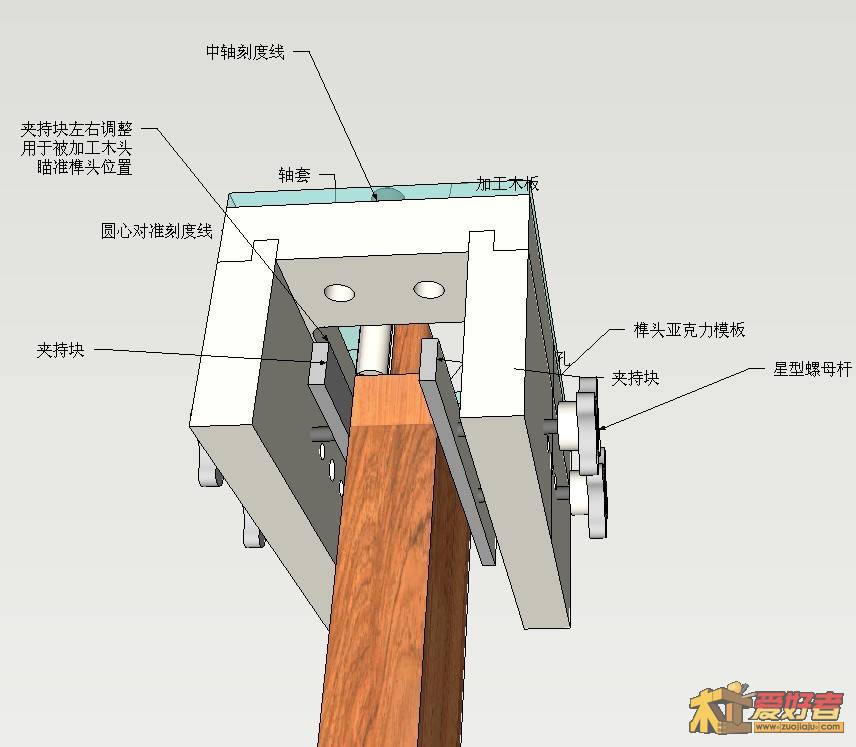

另一种思路设计图
) n6 {8 D) I3 j  Z; i) ~5 p    加工的板材一般常规的厚度在20mm~40mm~60mm居多，为此，设计的模具最大加工宽度我暂时定为50mm（估计够常规用了，想要加工更厚的木板自己酌情调整尺寸）

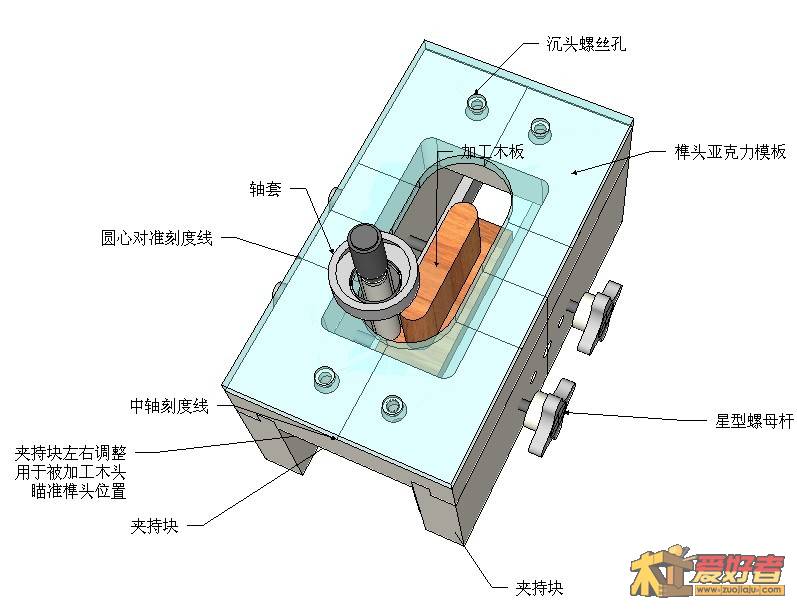

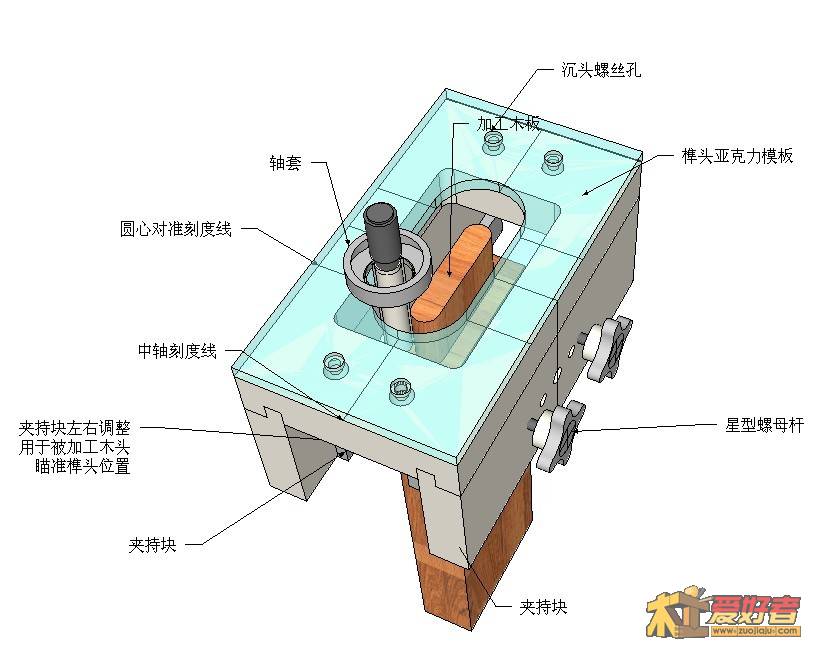

5 z) C8 {8 r. b1 ^& Z榫头加工设计模板

: W- p2 ?" _- B! o  e% j+ r
8 a7 ]" T( }1 B$ G1 |

: T9 z4 ?1 `( U5 b& S5 k* O0 U

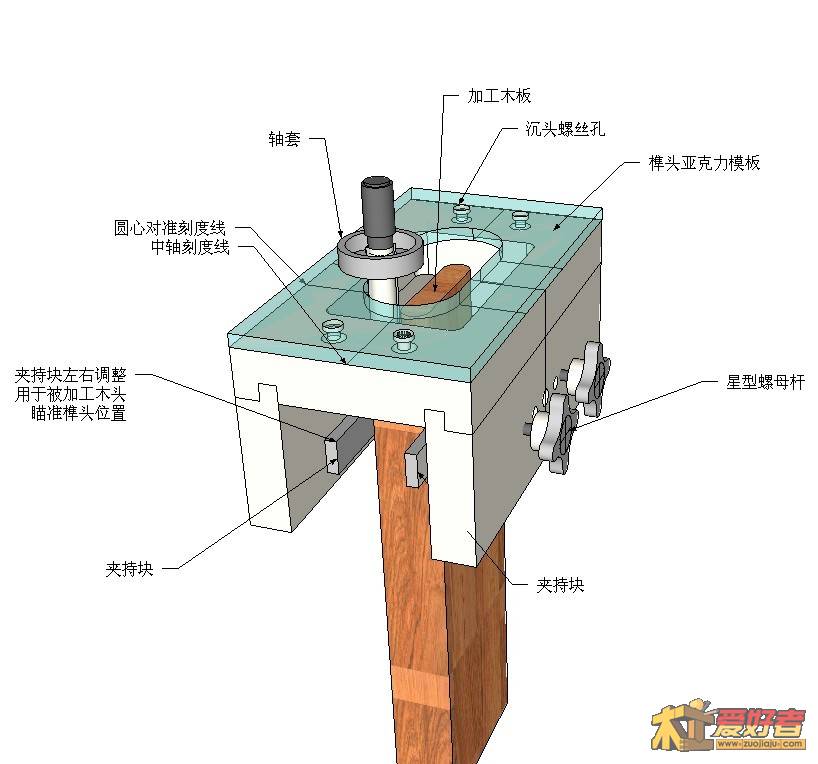

3 i2 a+ ?  O7 c( J; Q更换亚克力模板--改为榫眼加工设计模板（沉头螺丝孔位置不变）
! [; E$ T, [6 e8 i; f0 j% z/ V
6 g/ W7 Q3 X5 C/ R- y( ]
: R& n; m" P1 y$ D% Y6 v
2 w1 @0 W- P- r. q  L/ ^如果不想套丝，用木头山寨的话，亚克力部分的固定沉头螺丝孔可以用账本螺丝，字母螺丝，淘宝上有很多
9 u+ ^+ E6 b% o6 x


4 v8 ]; V+ X. }5 }如果想用刚螺杆加固可以用双头螺丝杆，淘宝上搜双头螺杆
# a8 e( z: }: V! }5 O  P' l! L4 y
2 o9 X$ l! G( t+ Q' w如果不想套丝，可以用内外牙螺母，分有介无介的，淘宝上搜

9 W( Z& F  g0 U
3 t" r$ |; f* d3 }5 @
下面介绍关于半径的计算过程：
木工雕刻机的铣刀绝大部分是英制的尺寸，为此榫头榫眼的尺寸不得不跟随英制来定，一般常用的榫眼宽度大致有两种，一个是9.52mm宽（长度不限制）另一种是12.7mm宽。
    榫眼必须借助于雕刻机轴套，而一般的轴套外径19.05mm, 铣刀直径有9.52mm和12.7mm的，但9.52mm的铣刀刀长一般在30mm以下，想挖深一些就受到限制，而12.7mm的铣刀有加长的，刀长加长一般可以满足38mm~50mm的，这个长度对于挖40MM的深度榫眼榫头大致够用了，为此榫头做了9.52mm和12.7MM两种模板计算，满足不同要求的木友参考。

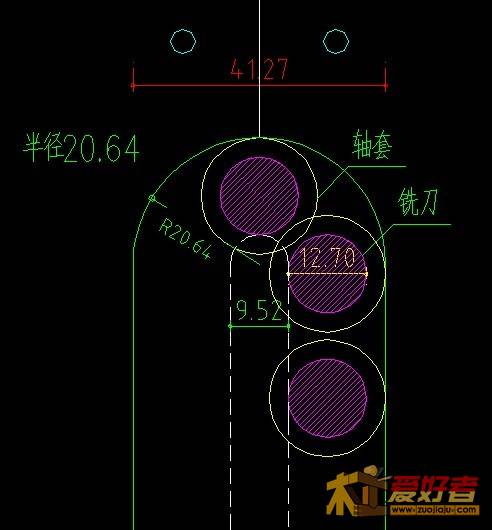

榫头宽9.52mm对应半径计算过程


榫头宽12.7mm对应半径计算过程

9 a% h- f! C" C! k$ ~0 _: n

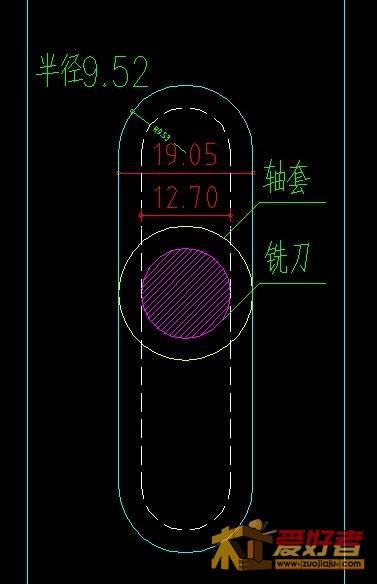

榫眼宽9.52mm对应半径计算过程
. S! w2 W9 U# P
( @9 T, `; t' n2 j) }
榫眼宽12.7mm对应半径计算过程

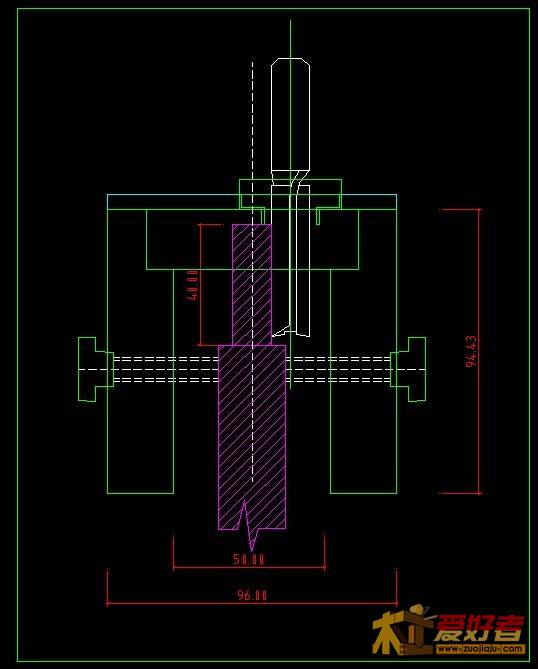

# z% P$ u2 _1 H+ @5 A侧面模板图


6 S) u/ ?$ L4 S  h( @% U) L( w榫头剖面图
7 J1 I7 t7 _, m) R4 q! I' F

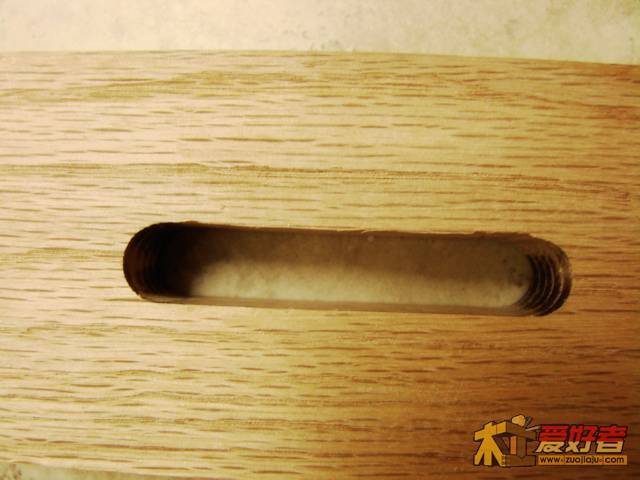

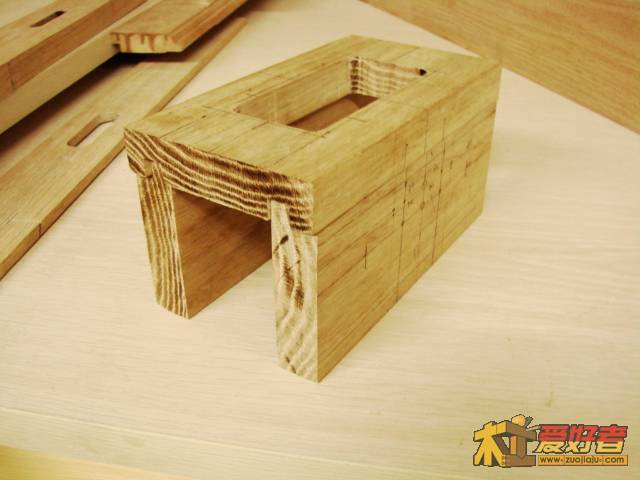

4 ~0 j, \7 o# }: D( b. ]这是用半成品模板加工出来的榫眼，还算规整
- K( p& v4 r; x$ p  |' c+ O6 X, [

繁星点点

这玩意儿我以前也想过，后来准备放弃了，原因是做榫眼很容易，只要计算好模板和轴套和刀的关系就行了，但是做榫头就麻烦了，手推雕刻机沿外圈移动，手轻轻的抖一下，榫头可能就不完美了，所以还是放弃了，不知道楼主是怎么解决这个问题的

witaoge

楼上的所说问题不好解决，解决起来也是很有难度，我想到个办法，但很难实现，需要做几个限位拨片，带卡弹簧开关的。

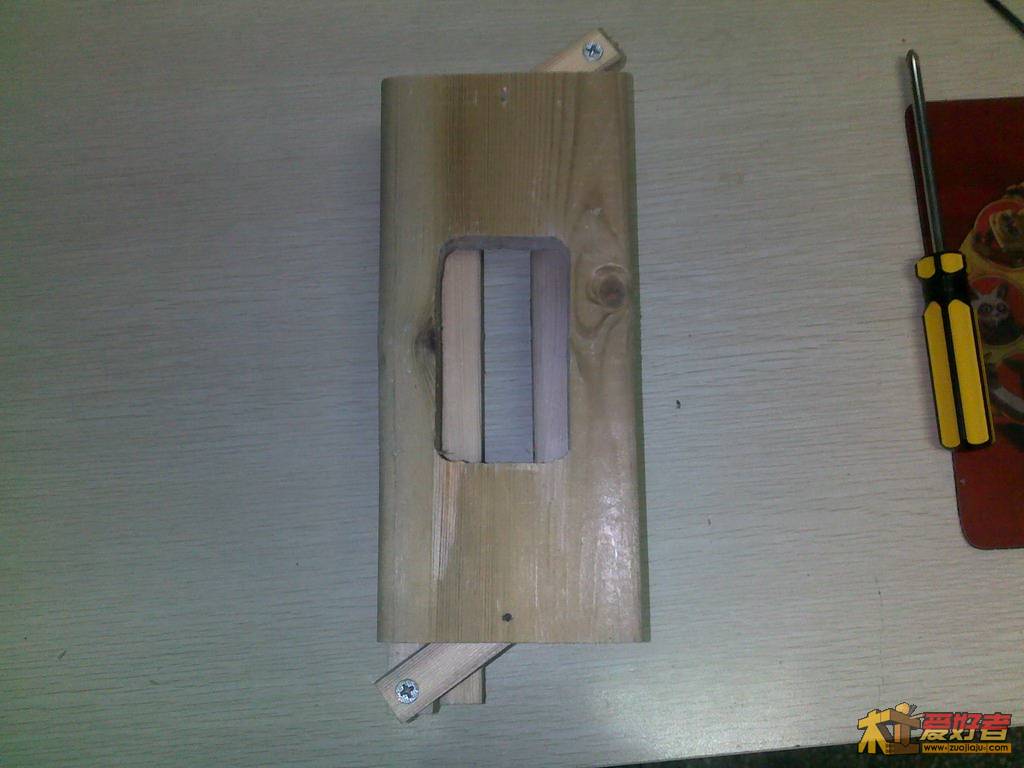

7 i: B6 @3 _$ H7 G  `下面看看我做的挖榫头的模型，随手找了几块废板子。没精度，就是个大概意思。

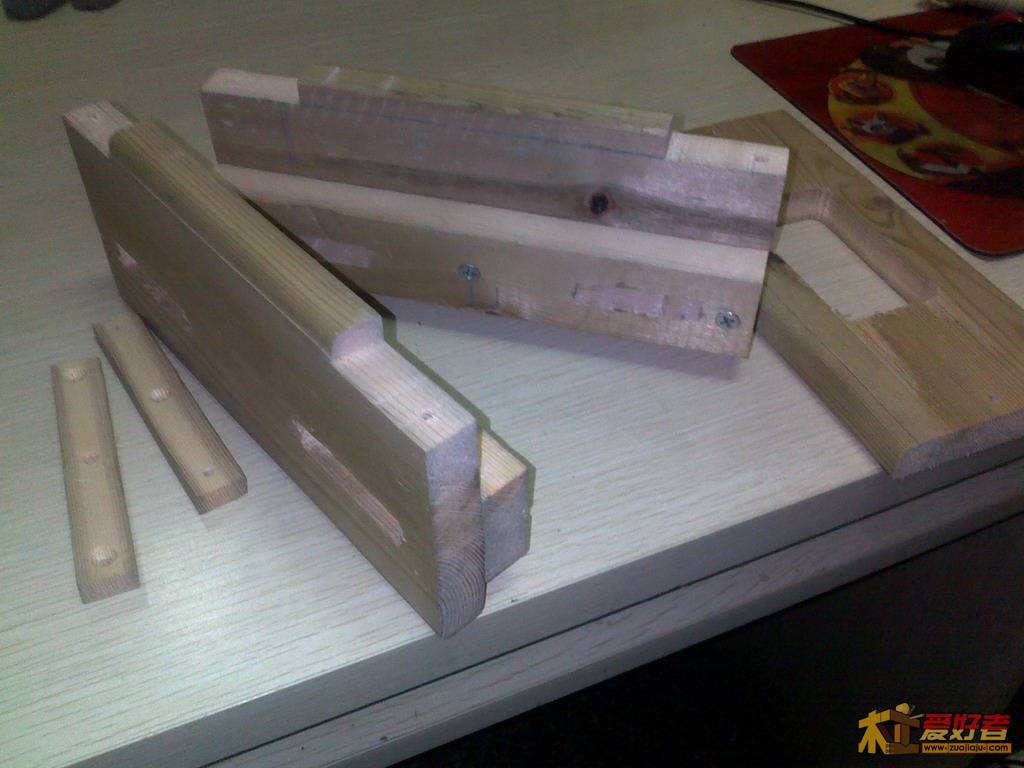

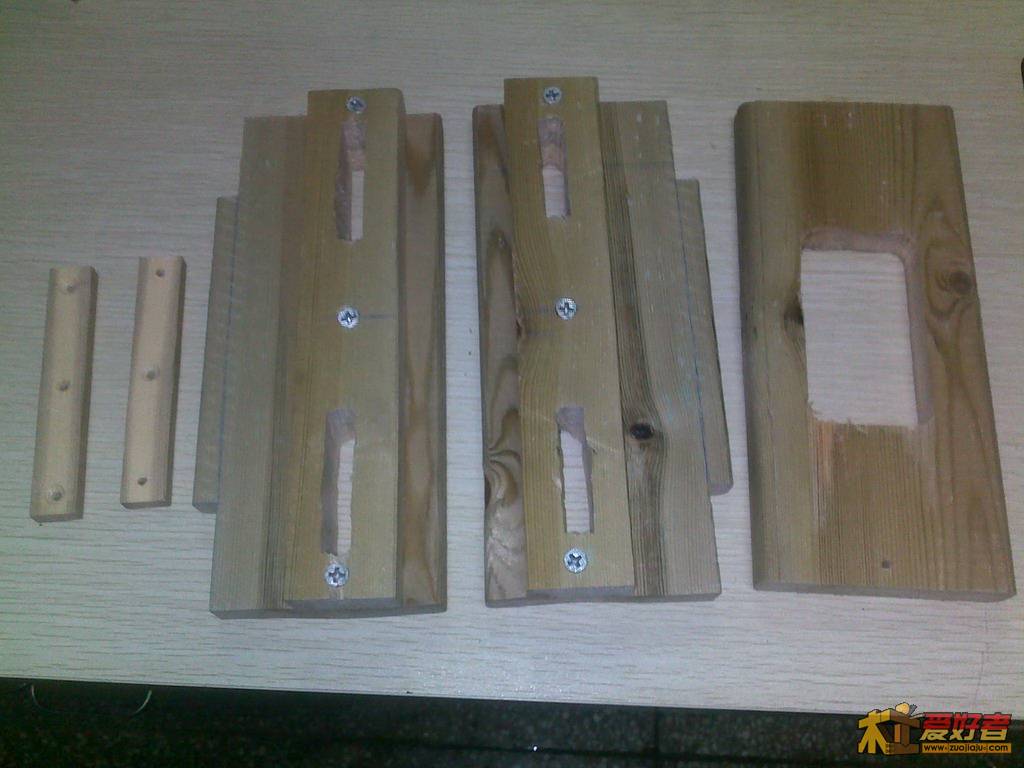

8 Q4 l) a; c( i. Z共5个零件

9 u9 ]. O4 }' }0 U0 ]" _1 p
+ p5 f8 G) m# y2 H4 Z& F
; ~  r) j. U( k9 v0 i4 Q+ a+ @

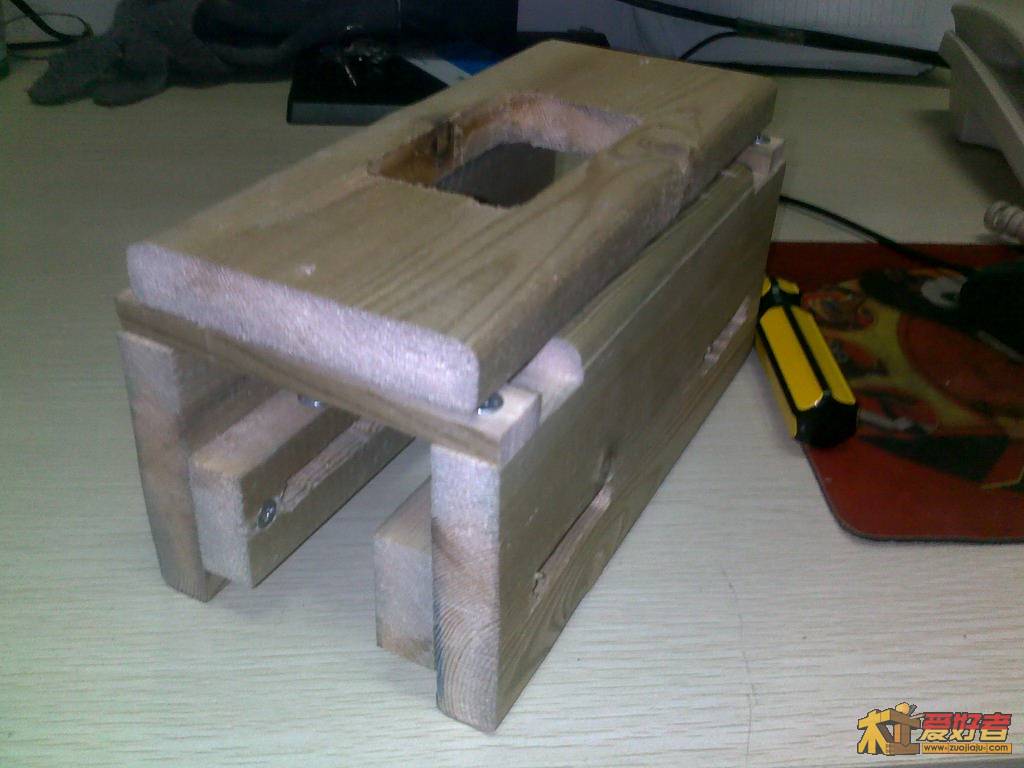

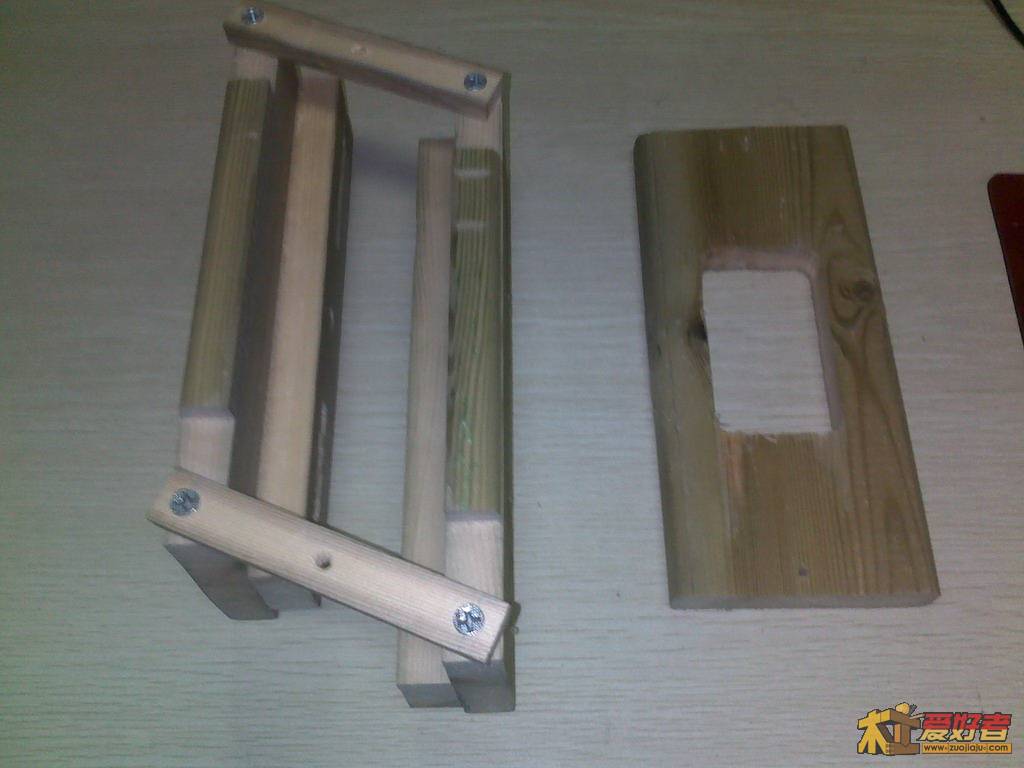

组装起来

% Q9 }. r  v8 v7 Q
/ v+ L! x1 d3 z2 ]- [

7 `4 G, W2 |" ?; Z9 Q" b9 D3 Q
( Q5 f$ \# h7 r. E) o
+ a. a* \1 g  p$ ?1 h
2 M- K" ~+ c$ m2 _
没找到够长的螺栓，拿F夹代替一下。
4 n4 v) @" @# u0 }2 ?

自中心的，用起来感觉也不太好用，比楼主的能省几个螺丝。在模板上挖个台，下两个活动条，这个东西挖榫眼和榫头只要换上面模板就行了。

forestwcy

榫眼：用手电钻+10mm的钻头+限位环，根据宽度打一排的洞，不用很精确，但是限制在12.7mm范围之内，然后用倒装雕刻机+靠山，靠山调整到指定位置，然后木料紧贴靠山，放下去，然后左右推动。
" O2 A4 m% W5 t! ?+ R
1 ~2 |: m' y( ~1 }1 R: [- {榫头：用台锯切出来，然后用12.7的圆角刀，修边，根的位置用美工刀手工修一下。

不建议直接用雕刻机，开榫眼或者做榫头，是因为雕刻机不是干这个活的，直接用，雕刻机的负担太重了。

班大师

雕刻机基本干部动这活

+ N/ C; {' Q) T% Z" E打眼用 台钻铣槽
7 j+ H! o$ p* G! ?& d) Z榫头直接用锯开 方榫 要比眼小2毫米 宽度 就行了

3 B7 x4 ^, ~2 a# r9 {& M" e要是榫头修圆的话 尺寸正好 用铲子修圆

witaoge

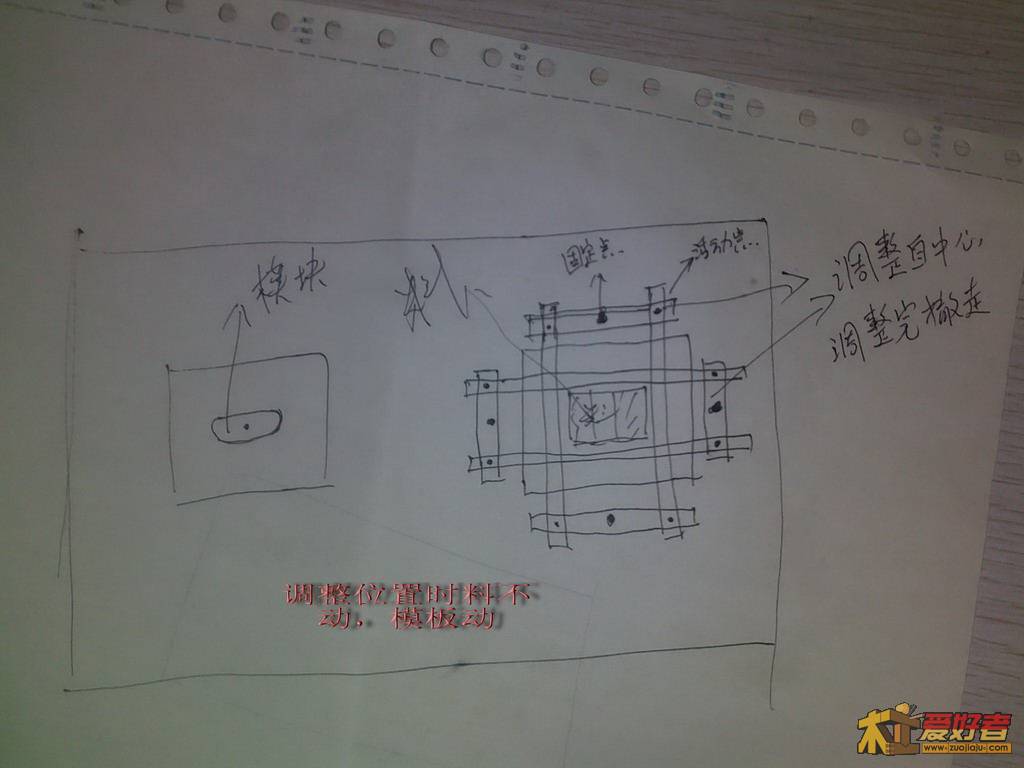

画了个调整工件位置的图，电脑不会画。希望能看明白。

" H. O: s  K& Y0 F* y6 d' D2 M一起研究

weihan

witaoge 发表于 2012-1-4 23:56
画了个调整工件位置的图，电脑不会画。希望能看明白。

一起研究

0 h/ f* D- E+ V; z+ f0 v" P靠调整星螺杆来调整被加工件的准心

witaoge

转个帖子
0 K# H1 X+ P' X: zfmt开榫机讲解
http://www.zuojiaju.com/thread-100332-1-1.html
; R' M0 a, B0 z2 r' A
7 t; |! e: [. \- b0 @1 l9 D看这个录像：
6 x3 A- q/ ~  {  H6 f
2 o/ F/ M5 \0 A; N! a0 K7 ]' Chttp://www.tudou.com/programs/view/njS5kXFhNbM

meiyitian

貌似这个装置下，榫刀的长度要很长才行啊，上面的木板太厚了

hlgrjcl

照片拍的真好

truth_ren

有原理，有图纸，有过程，有结果，很详细，很不错的技术型文章。

cwglight

xinshouxuexi123 发表于 2012-1-15 18:06
- K4 O8 t% z, P* Y: ?& b设想很好，学习了

我是新人,还没动手做过东西,但关于开榫机,我曾也想过LZ的方式,看过下面三个贴以后,觉得收获很大,建议大家参考一下,特别是下面第一个和第三个贴。
+ _5 P5 \. ~" a
3 ^4 j: R: R$ I0 p" I# |/ Fhttp://www.zuojiaju.com/thread-73717-1-1.html

. [! {6 @' T; Z% A" ~0 c- z: j/ p) S7 Ihttp://www.zuojiaju.com/thread-75955-1-1.html
( Z) B' i) V. D
http://www.zuojiaju.com/forum.php?mod=viewthread&tid=78468

lbnj

固定加工件是个问题

mengerqun

赞一个，支持早出成品

micheymouse
