（（（螺旋出来了，呵呵）））自制车床，台锯，，过程图片不断添加

TBku

duanyz 发表于 2012-1-4 18:13
* t! M4 H7 R5 n5 u& T机架的方管是多大多厚？还有光轴是多大的啊？

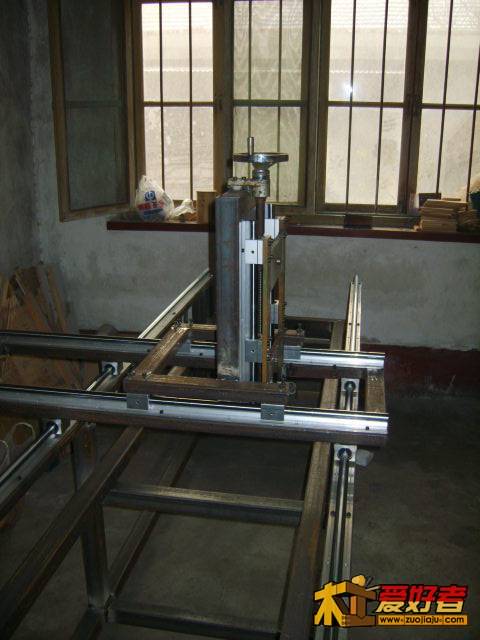

方管是50*50壁厚是3.2的一种
5 \: C& b, o8 Y/ H      50*30壁厚是3.2的这两种
光轴是20的直径sbr直线导轨
有朋友说整个的框架看起来有些单薄，我起初也是想多架支撑，但焊好后试了一下去强度，很好的，应该没甚么问题。

TBku

多谢大家关注

侃大山

正在观看中……快发图啊

wujun

这个不关注不行，学习怎么做个台锯。
% X6 W' C: ?) ~+ i, c

wolong

哦，老天，这车床造出来堪称全坛第一

palabom

怎一个乱字了得

fansen

是铣床吧  ！？

hcl1024

这个可改成cnc雕刻机，楼主厉害啊。

TBku

    大家过年好。让大家久等了，我把机器涂了防锈漆，自己感觉还挺漂亮，大丝杆在二次加工中报废了，还得再买一根，唉大约1000大米伤不起呀，不提这不开心的事，上图唠
) D! w7 c4 G$ ?2 ?: u  ]" x

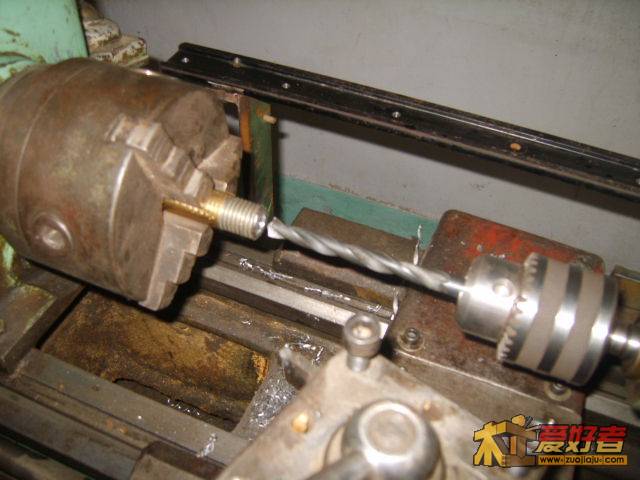

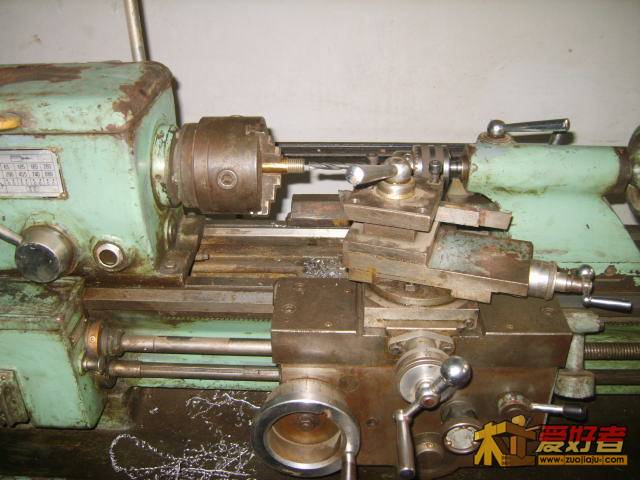

车床，大家请予许我这样称呼他，车床的倾斜调节丝杆的加工，我自己的床，买回一段时间了第一次使用，笨手笨脚的，不过感觉挺好的，终于也成为有床一族了，呵呵

# H* s$ D% b/ v) Q; w' E2 f$ [
5 w) |6 T1 u9 v' O8 t1 p再来一张
( X) q: {  {+ `; X3 L1 ?
. E% q7 t$ O9 f) _* `0 b5 Q* c$ f3 m

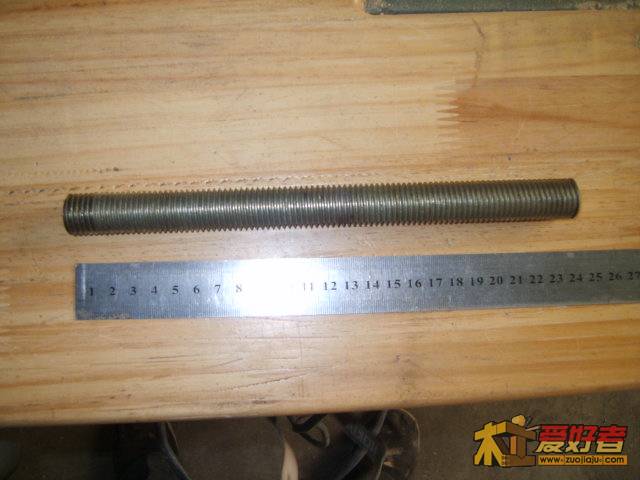

加工的就是他
/ A: p" J  }( z

图片的右下角，就是安装好的样子，调整他就可以车出锥形木棍。

7 g( s1 d) s3 Z6 }" ^

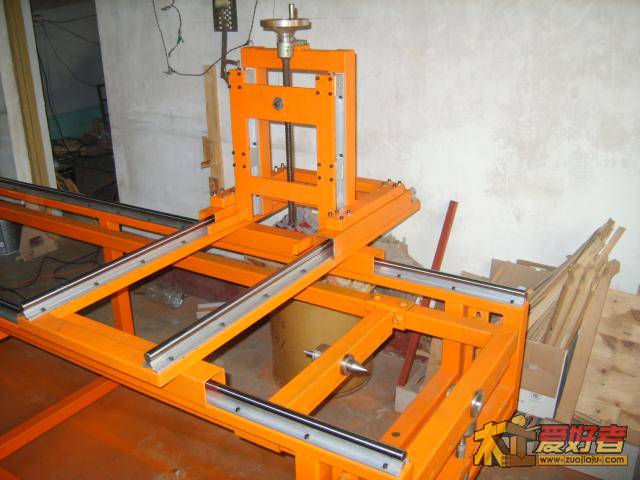

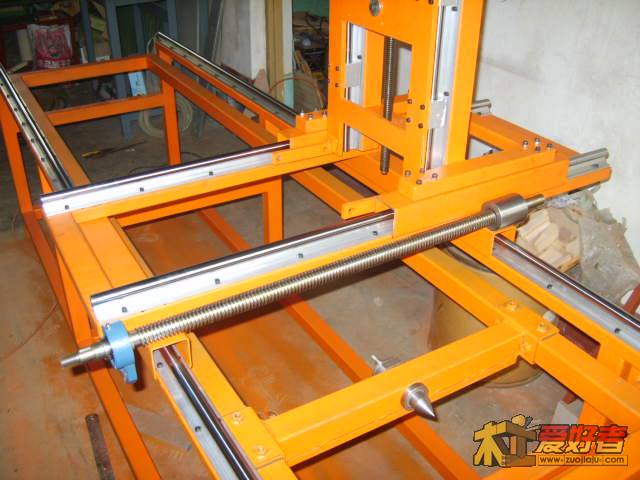

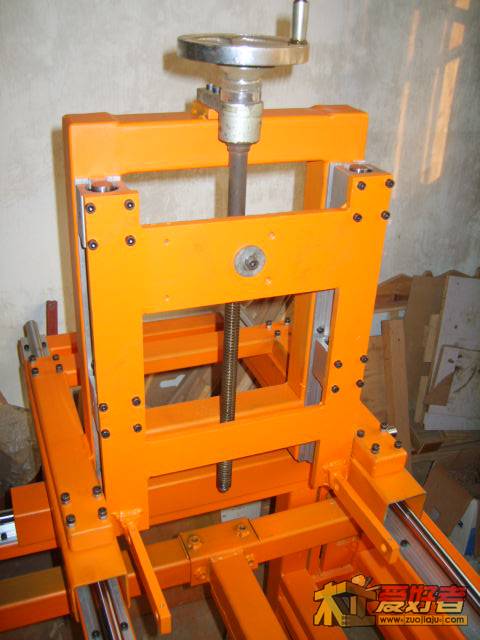

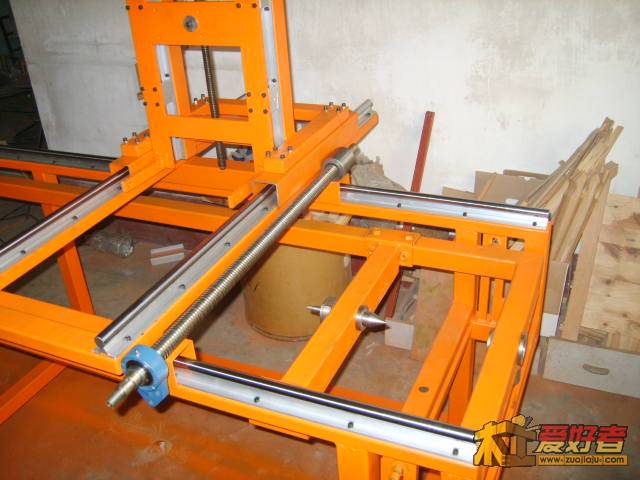

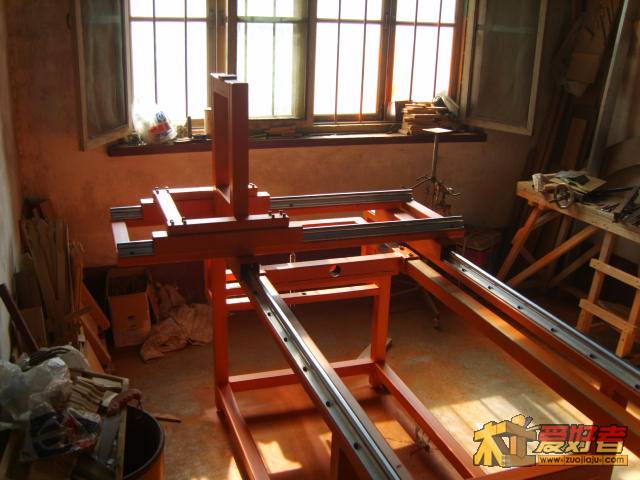

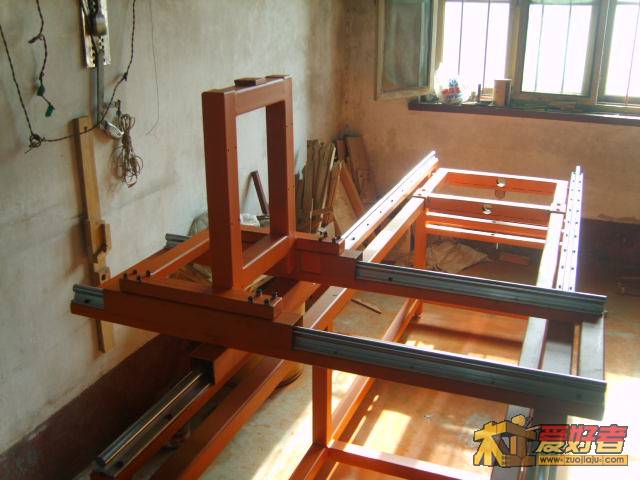

上漆之后
$ n% N& F- E; h0 _



, x! T" D% r, R2 S5 I8 R: c
. `' ?( w( E& H8 W, [+ ?/ K

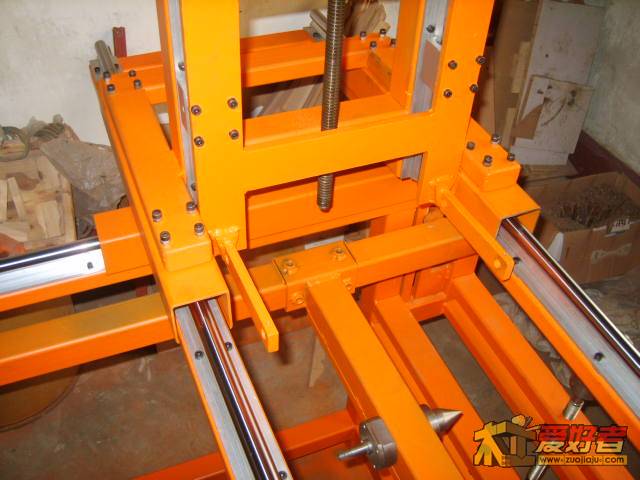

我给横向，纵向进给的直线轴承加装了防尘盒，是用6厘米见方的方管加工的。这样对直线轴承应该能起到一定的保护作用。防尘盒的两端是略长出直线轴承的，正常使用的时候在防尘盒的两端装上海绵，用来清扫光轴上的灰尘跟木头粉磨。
) f4 W: D6 o4 D' w3 g0 ]* J3 m" E
7 W$ w; k! F4 M! s4 ^& u

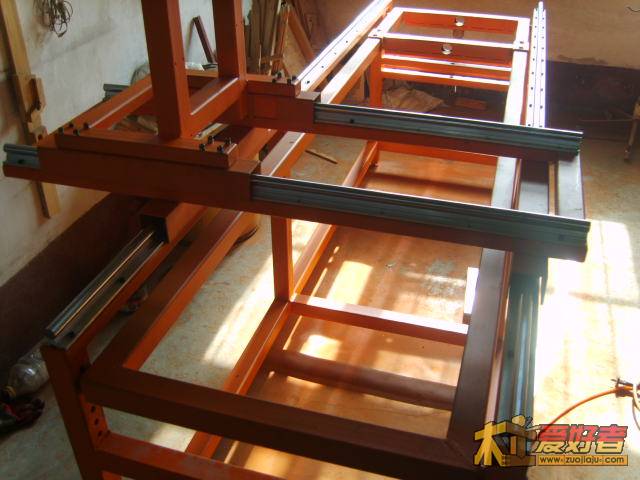

这是没有安装防尘盒的样子，轴承都暴露在外面，看出不同了吗？
+ f1 J; i3 l9 s

7 [0 J: M' S# n7 I# C1 ]
" n1 ]) Y$ y+ k; R
+ b8 |) q7 H0 b& z
- V5 K) y; ]; v

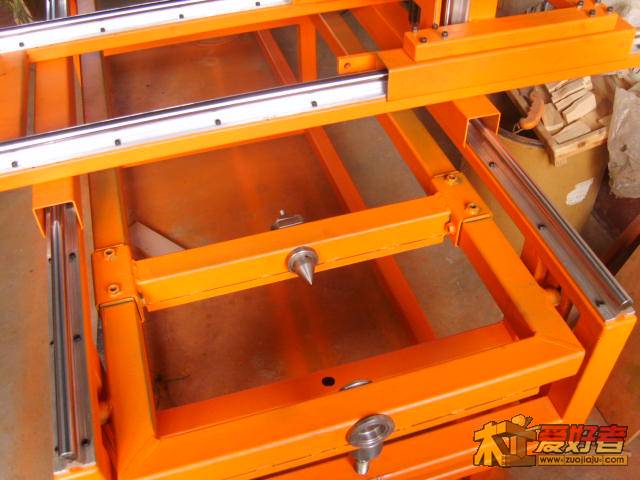

1 U; C6 I1 X% M& Z床尾的顶尖试装了一下
2 [9 w. u' |  @

床尾为固定顶尖，因为转速不高，应该够用了，床头没有找到合适的轴承，临时还没有安装。
; t8 A1 N9 X+ F( h9 L
5 r: C0 L$ X: g! z
( E  _* }( F0 s! a; E3 u下一步准备安装纵向进给丝杆


就是这个

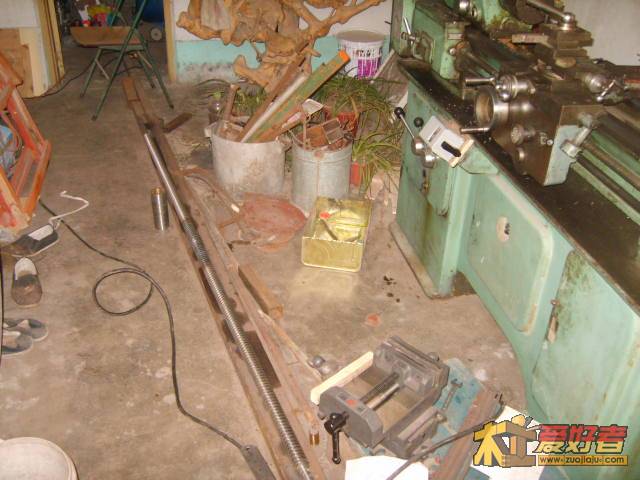

7 h" `$ E, Q, l) u2 C6 E& T5 D这是被加工报废的丝杆，刚买回来的时候因两头尺寸不合适，需二次加工，可惜加工不当甩弯了，还得再买一根，又要耽误时间了，丝杆长度两米多，一般加工条件确实很难加工，在这了提醒各位木有，需购买的话还需慎重。坛子里有没有朋友能帮忙弄到的，请短信我。

6 }, ~7 K' u5 ~) v

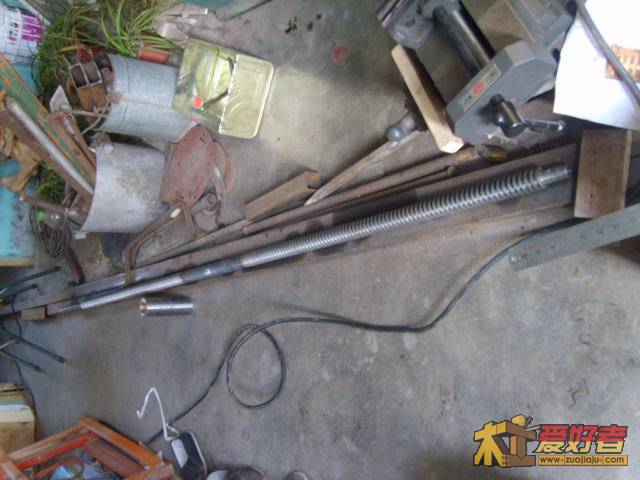

9 ~0 }' p: `' D# @再来一张，弯的就是中间发黑的部分。只能改短另作他用了。


这就是最近的工作进展，再次祝各位坛友新年快乐，万事如意




: F; M) M5 e( {  F% U

破名

好东西大家都来顶！

TBku

破名憋倒英雄汉 发表于 2012-2-3 22:10
' F: A. l9 k8 z  }! h3 o' o好东西大家都来顶！

继续发图
5 V" C, q# o( V: g4 Z9 K: ]3 \
$ g/ L4 T$ N+ [8 n9 A& M; o
纵向进给丝杆轴承座板加工，这是要加工的铁板，厚度1厘米。
! E( h% P) b# w1 q" i/ w
' }: l- \* q; M: g

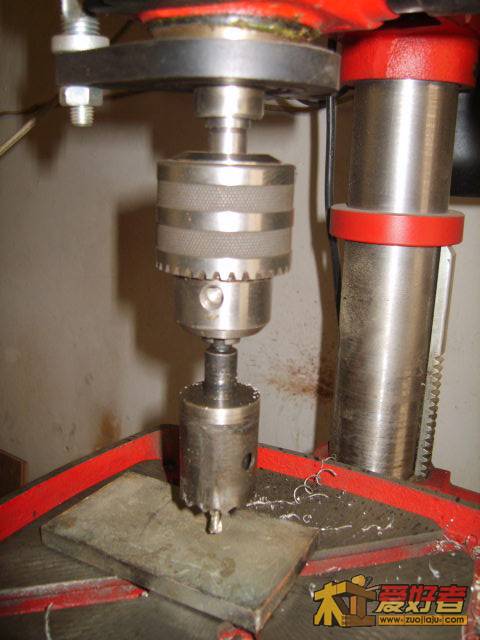

开孔器，台钻开孔。

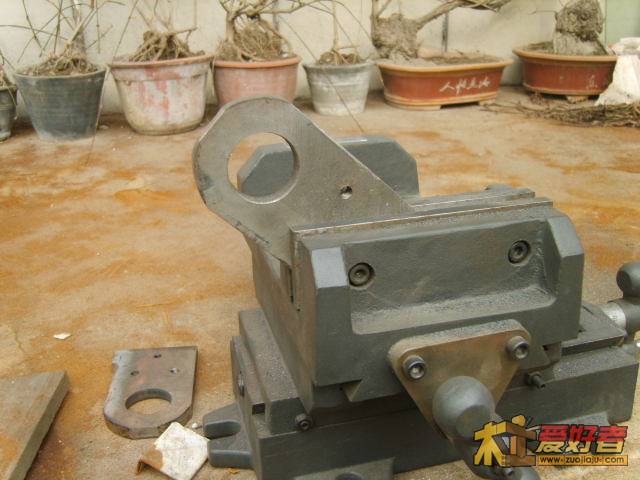

$ L1 x; _, ?- n5 Z9 T打磨
' }0 f! K- M7 _# P5 q
- W9 G; w2 V3 e' l3 V

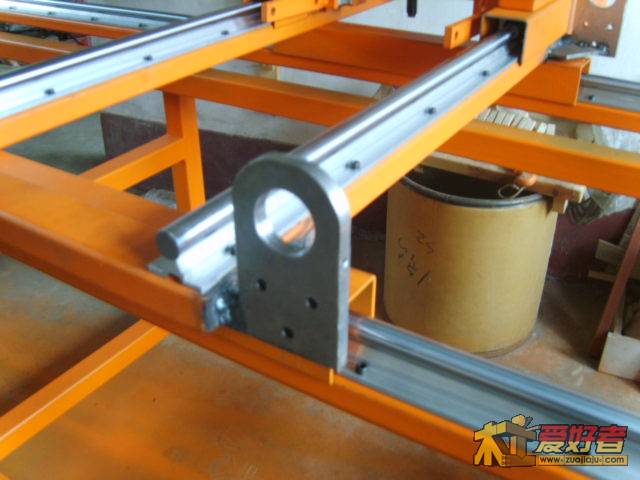

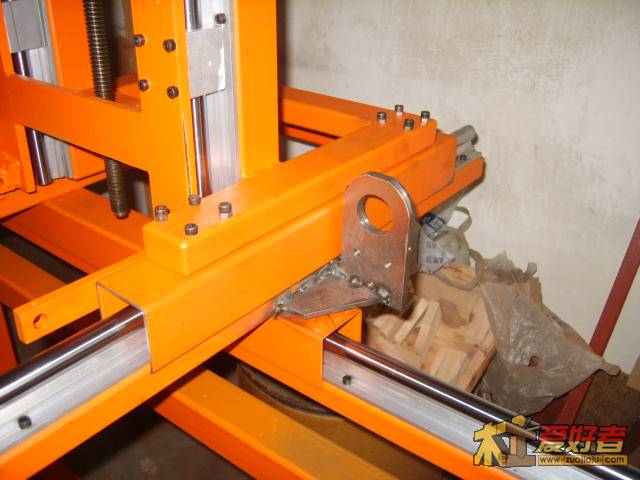

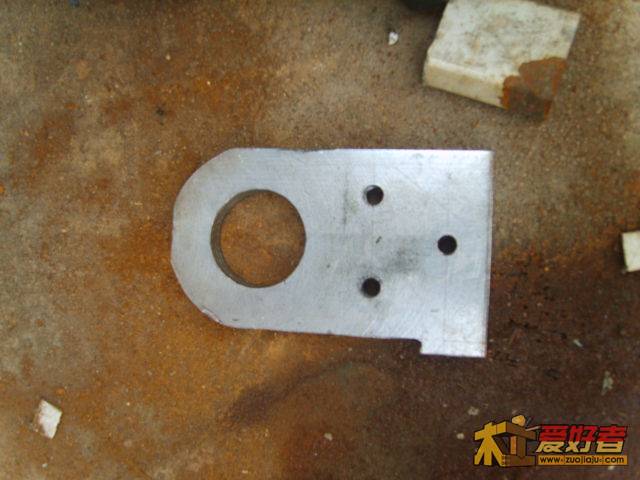

& d, q" U9 u% k% ?2 G8 E3 f" o: D3 \加工好后的样子。

2 M6 X/ u  Z; e

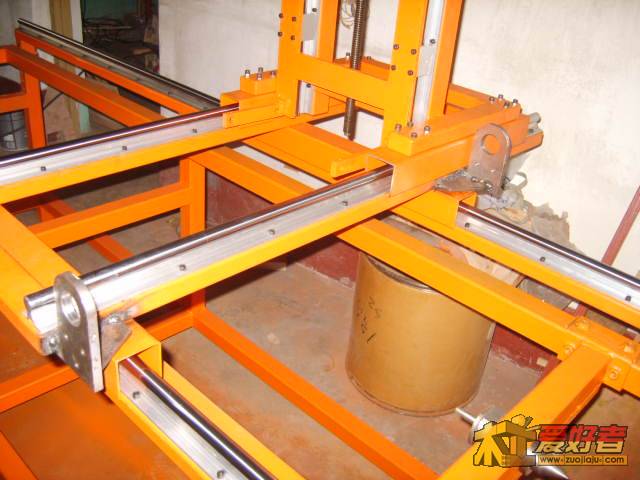

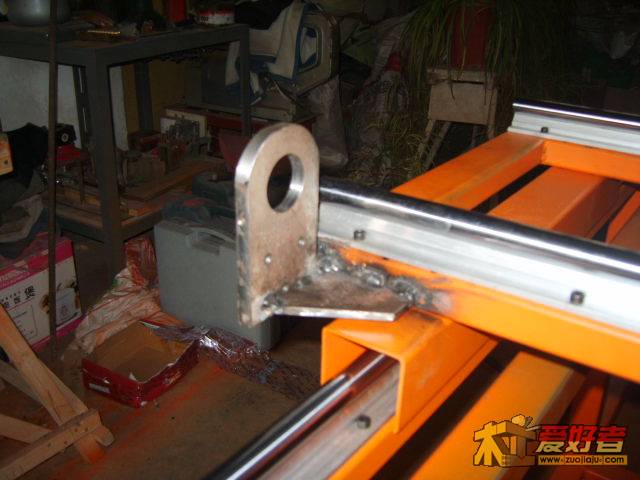

焊接好了
5 O, h: h( Y' H1 l- j% ^, D8 y
8 k+ V/ A% h, ?! c' ^" r
多来几张
& J9 ~* H: F! s. W
$ q8 F4 V1 W6 N, D4 J  z

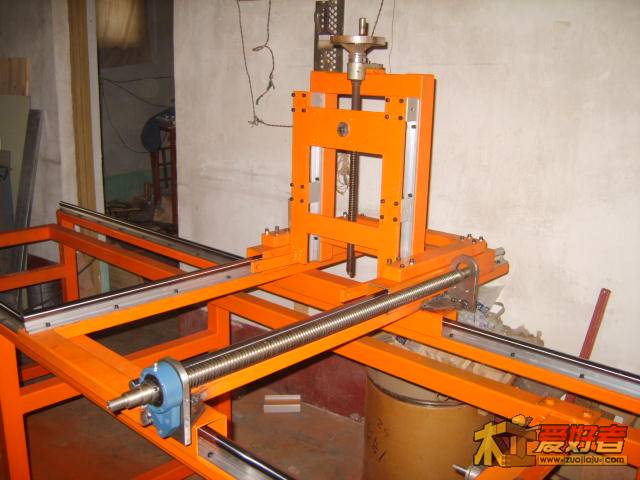

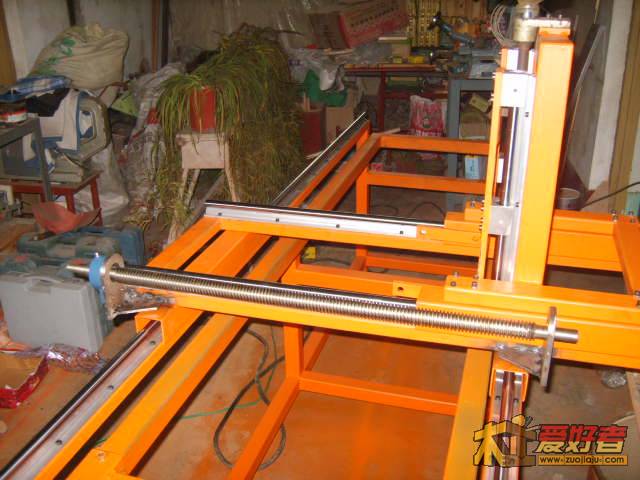

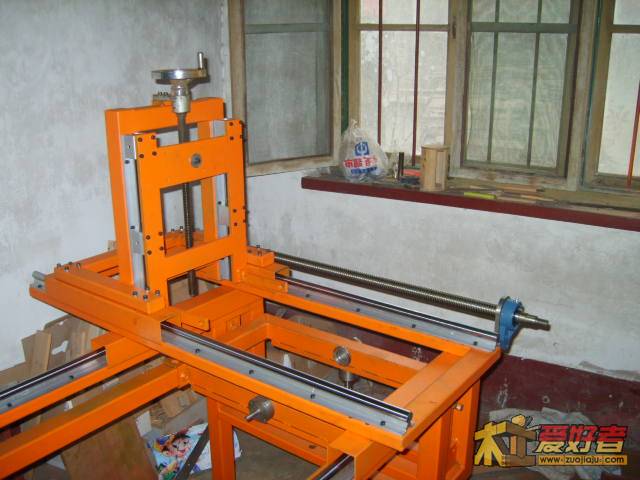

把丝杆摆了摆

, ]$ ^/ P" ~1 ?2 w% F

6 b7 L7 b+ m- W
3 U7 o; q% g5 k就做了这么多，继续努力。给自个加加油，呵呵
$ Z$ {2 J( }0 W, d+ a( G4 r
5 C3 r5 @1 A, F' y; O

syfqh

我也来给你加加油，虽然我到现在也没看出你做的是什么车床，但你说是车床，那就是车床，努力，我们都在期待着你的作品

野木匠1

相当专业了

TBku

感谢大家的关注。

TBku

今天又开了三块铁板，用来做横向进给的丝杆轴承座板，明天上图，主体胜利在望了，呵呵
