（（（螺旋出来了，呵呵）））自制车床，台锯，，过程图片不断添加

一江 · 发表于 2011-12-15 09:34:35

太厉害了！佩服！

home6 · 发表于 2011-12-15 13:47:27

期待强人的作品

机械神童 · 发表于 2011-12-15 15:17:43

顶楼主的精神和能力，提几点建议
1，车床导轨横梁宽度太大，中间没有支撑，时间长了，床身的中心部位会下垂，这直接影响到精度，车削出来的工件会是两头小中间大，建议将床身等分三份，每个等分点加一个立柱，就是中间加两根就行了，由口子变目子，然后两条平行导轨中间还要加两根横连连接，也是目字结构，这样才能充分保证床身经久布变。既然用到了圆轨，就应该充分发挥圆轨道的优势。
2 利用车床上的那个滑台作为推台剧的推板，将台锯主轴安装设计在车床身的中间，充分利用空间，同时也节约了台锯的框架钢材，降低成本，反正你床身那么长。，不用的时候只要拆下锯片就不影响你车的功能。
3，焊接机架要保证工作面的水平，必要的时候可以用百分表打表测试，该垫的垫该磨的磨，所有台式电动工具的起码要求就是工作台于主轴的垂直，三坐标垂直，这是一切加工的基础，如果不垂直，加工的东西就没有精度可言，在后续工作中将有很多冤枉工等你。焊接机架最好是有夹具和一个平台配合，夹紧了调整好90度以后再焊接，冷却后再拆卸，夹具可以时F或者G价，平台可以找两块大理石或者花岗岩的边角料，那个表面很平的，做机架焊接平面足够了。还有就是焊接90度角内侧来连接的话，需要根据材质的应力情况进行调整夹持角度，焊接内侧90度，摆放工件的角度就必须大于90度，应该精确调整到91度左右，焊接以后焊接口冷却收缩，就变成90度了。否则会略小哦。焊接诶外侧先的话就要略小于90度。如果没有标准角尺就用高档瓷砖的边角料的一个角来做靠模，这样靠上去就对了，不用测量，但是前提是要先测量那个瓷砖的角是否时标准90度。
虽然你是做样品机，预计了改进准备，但是我希望大家没动手DIY一个东西都本着认真的态度来制作，并记录数据和经验，做到每一次diy都可以学到新的知识或者经验。只有这样才能在DIY的过程中不断的提高自己的理论知识和操作经验。而不仅仅是玩乐。
只是建议，仅供参考，说的不对的请拍砖。

机械神童 · 发表于 2011-12-15 15:17:59

顶楼主的精神和能力，提几点建议
1，车床导轨横梁宽度太大，中间没有支撑，时间长了，床身的中心部位会下垂，这直接影响到精度，车削出来的工件会是两头小中间大，建议将床身等分三份，每个等分点加一个立柱，就是中间加两根就行了，由口子变目子，然后两条平行导轨中间还要加两根横连连接，也是目字结构，这样才能充分保证床身经久布变。既然用到了圆轨，就应该充分发挥圆轨道的优势。
2 利用车床上的那个滑台作为推台剧的推板，将台锯主轴安装设计在车床身的中间，充分利用空间，同时也节约了台锯的框架钢材，降低成本，反正你床身那么长。，不用的时候只要拆下锯片就不影响你车的功能。
3，焊接机架要保证工作面的水平，必要的时候可以用百分表打表测试，该垫的垫该磨的磨，所有台式电动工具的起码要求就是工作台于主轴的垂直，三坐标垂直，这是一切加工的基础，如果不垂直，加工的东西就没有精度可言，在后续工作中将有很多冤枉工等你。焊接机架最好是有夹具和一个平台配合，夹紧了调整好90度以后再焊接，冷却后再拆卸，夹具可以时F或者G价，平台可以找两块大理石或者花岗岩的边角料，那个表面很平的，做机架焊接平面足够了。还有就是焊接90度角内侧来连接的话，需要根据材质的应力情况进行调整夹持角度，焊接内侧90度，摆放工件的角度就必须大于90度，应该精确调整到91度左右，焊接以后焊接口冷却收缩，就变成90度了。否则会略小哦。焊接诶外侧先的话就要略小于90度。如果没有标准角尺就用高档瓷砖的边角料的一个角来做靠模，这样靠上去就对了，不用测量，但是前提是要先测量那个瓷砖的角是否时标准90度。
虽然你是做样品机，预计了改进准备，但是我希望大家没动手DIY一个东西都本着认真的态度来制作，并记录数据和经验，做到每一次diy都可以学到新的知识或者经验。只有这样才能在DIY的过程中不断的提高自己的理论知识和操作经验。而不仅仅是玩乐。
只是建议，仅供参考，说的不对的请拍砖。

驿风 · 发表于 2011-12-15 16:13:59

大片啊，楼主加油！

1212 · 发表于 2011-12-15 16:52:45

车床好像有点太长了

TBku · 发表于 2011-12-18 16:30:30

机械神童发表于 2011-12-15 15:17 2 R6 E s( a/ ]7 V8 l4 K# f
顶楼主的精神和能力，提几点建议
0 f8 ]$ R2 a1 v4 ?* V9 D1，车床导轨横梁宽度太大，中间没有支撑，时间长了，床身的中心部位会下垂 ...

谢谢你的关注，受益匪浅

TBku · 发表于 2011-12-18 16:31:54

呆呆的木头发表于 2011-12-14 20:26 0 f @( b# I% E, K3 d+ v
我的台锯料也在准备。轴在外地车的！没回来!今天家里的空压机电机烂了把我准备做台锯的电机用了《！角铁都买 ...

多多交流

TBku · 发表于 2011-12-18 16:34:40

baishuilhs 发表于 2011-12-14 16:58 ; I, V( v4 B* k4 G9 k
没记错的话楼主是坊子的！支持老乡，有时间实地考察！

欢迎亲临指导
多谢大家的关注。

TBku · 发表于 2011-12-18 16:52:22

向大家汇报一下进度，
台锯的电机已经买回来了，1.5千瓦两级单相。

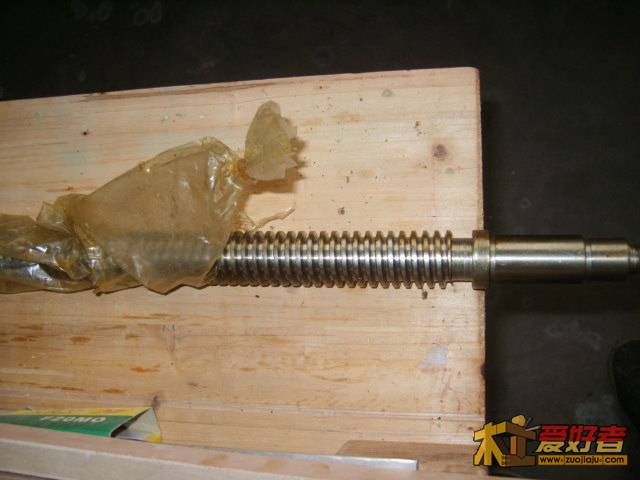

车床用的长丝杆还没有加工好，好贵啊，一根丝杆就900多米，丝母铜套加起来1000多了。短丝杆已经到货了，丝杆用的轴承也已经买了回来，25内孔，球面，单耳轴承轴承座，福山的国产质量超好。

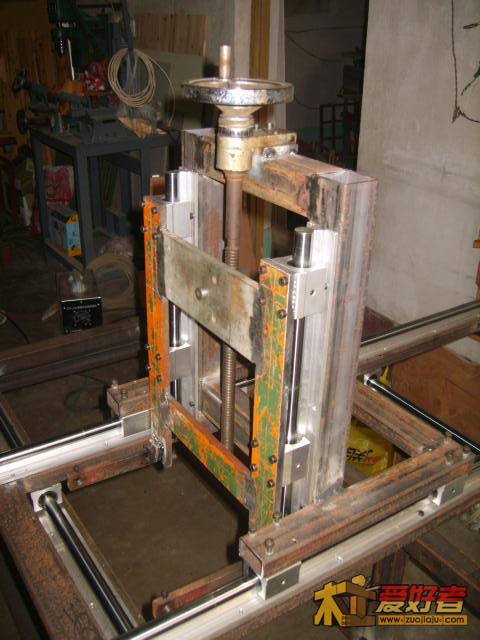

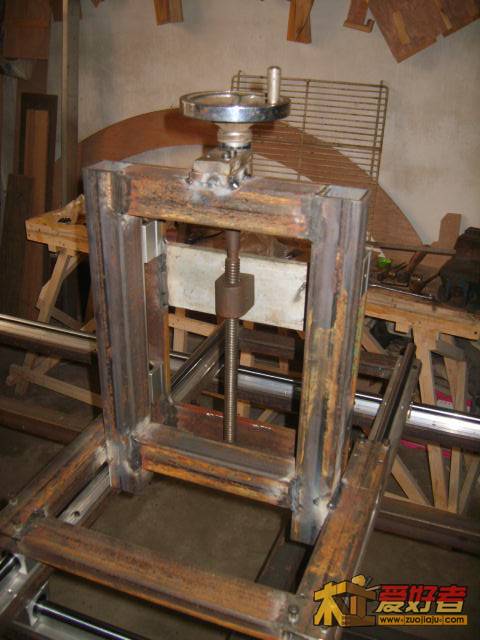

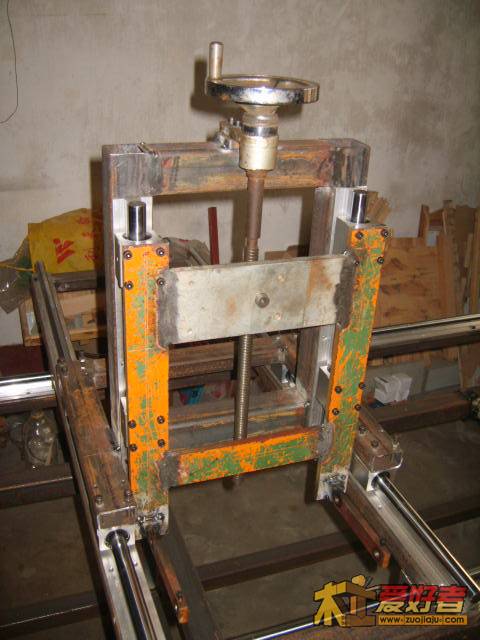

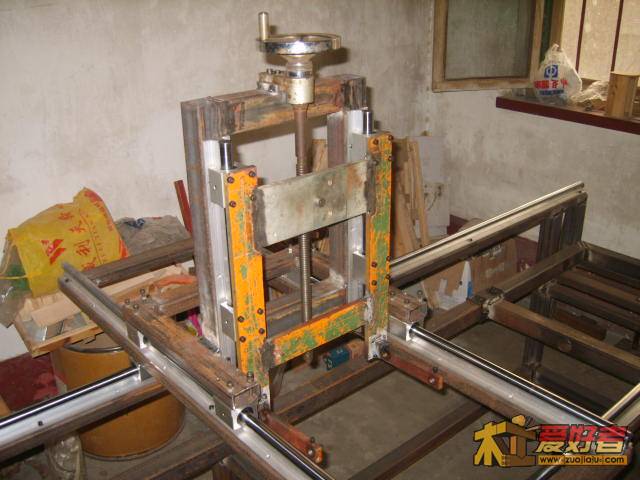

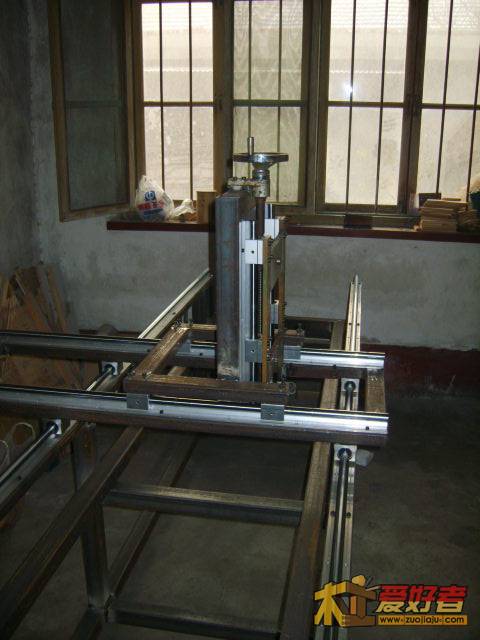

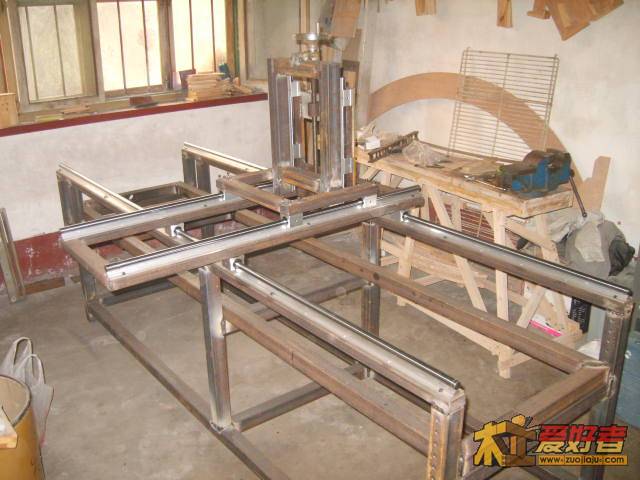

车床的竖向进刀架已经完成制作，现在横向，纵向，竖向，床体，都已经基本完成，车床跟台锯的一些加工件还没有加工好，正在等米下锅。
这个说叫车床，但是不太准确，我也不知道应该叫什么，先这么叫这把，呵呵
希望大家多提宝贵意见，多交流，手头上的相机没电了，改天补上图片。

多谢大家关注。
