求助------关于电工方面

万隆网络 · 发表于 2011-12-5 11:01:45

本帖最后由万隆网络于 2011-12-5 21:43 编辑

室内用电正常

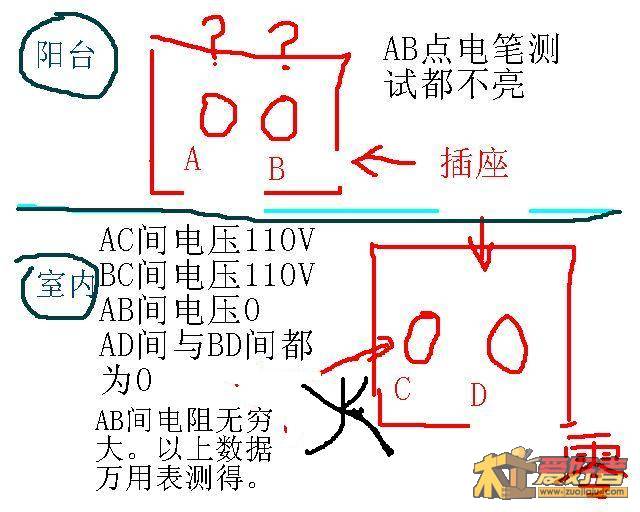

我阳台的电路有损坏，但线在墙里，不知是断了还是有什么问题绘图如下，我想在阳台的插座与室内的插座之间连一明线解决，但分不出阳台的零线与火线，不敢乱接，请大家给看看。O(∩_∩)O谢谢

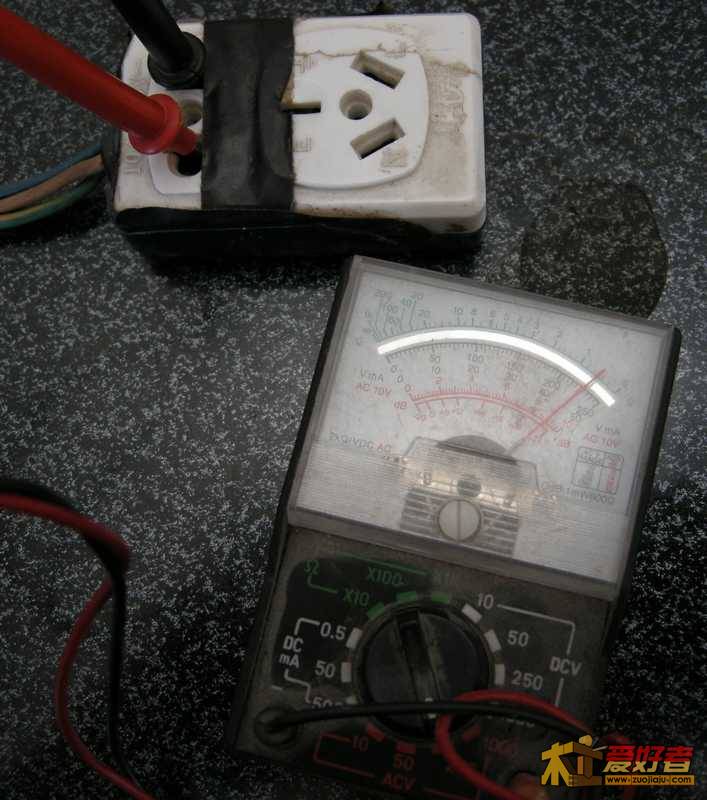

室内插座CD间电压220V

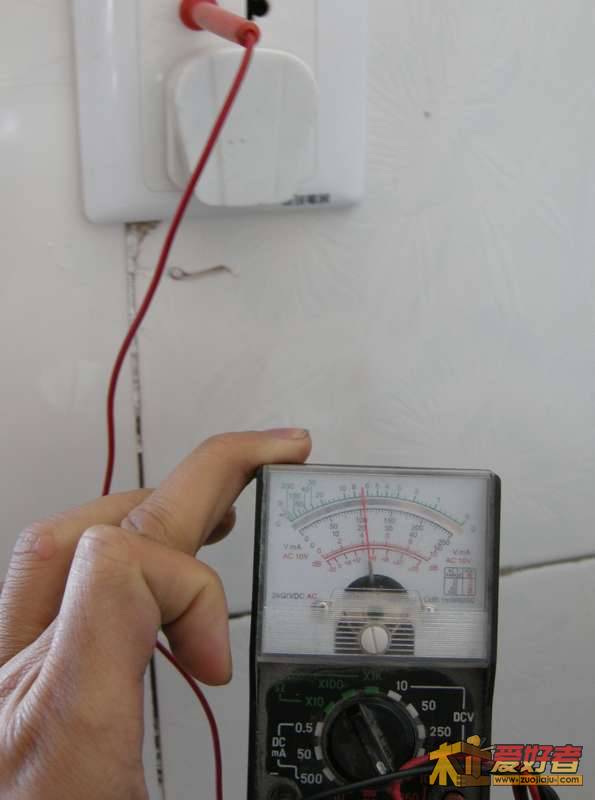

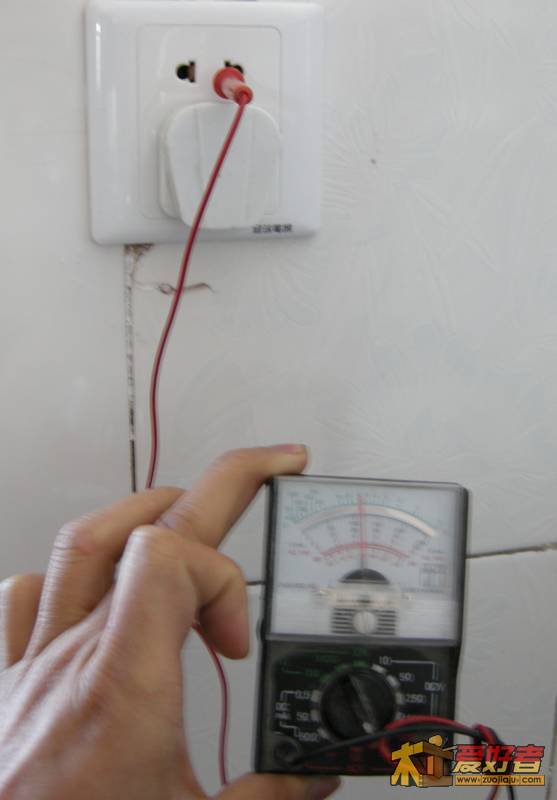

室内火线与室外插座之间电压110V

因为不是新房，阳台已经装修好，阳台有灯还有插座，但都不好使，经测量阳台部分线路和室内一不好使的插座通路，这个不好使的插座即我图中画的带AB的那个。如新引线路需要钻墙，故想在好使的插座（即图中CD那个插座）和不好使的那个插座之间接一组明线解决，这样就不用钻墙了，而且阳台的线路还能继续使用

kan74 · 发表于 2011-12-5 11:06:27

都不亮，估计是哪里断了

万隆网络 · 发表于 2011-12-5 11:13:10

kan74 发表于 2011-12-5 11:06
7 C( y, w; {' l0 X( \+ ?, \* J都不亮，估计是哪里断了

我也是这么认为，但搞不懂阳台的插座对室内的火线电压为什么是110，
难道可以直接用110V的工具

滂沱大雨 · 发表于 2011-12-5 11:15:50

万隆网络发表于 2011-12-5 11:13 ) j; ~. g9 X }+ k
我也是这么认为，但搞不懂阳台的插座对室内的火线电压为什么是110，% _4 D' m4 ?1 Z& s. u
难道可以直接用110V的工具

必须弄明白，这个对木友意义重大，决定着以后用不用再买变压器。

木石的传说 · 发表于 2011-12-5 11:27:46

ab之间电压为零，说明阳台之间的两根线之间发生了短路，故电压为零，两者之间没有产生电位差。ad和bd之间的电压为零，进一步确认了ab之间短路的发生。解决方法：拆除阳台插座内的两根引线，按照左相线，右零线的规则重新布线。里边的两个线头接反了，纠正过来。

bland999 · 发表于 2011-12-5 11:31:34

抛开阳台墙内的线,直接把室内的线接到阳台插座上.阳台上的插座应该可以打开吧?把里面的线用胶布缠上.

失地农民 · 发表于 2011-12-5 11:34:43

没有万用表或不会用，用灯泡也可以的。AB先接一个灯泡，再用一个灯泡来测AC　ＡＤ　ＢＣ　ＢＤ。如果只是一条线断了，会出现了两个灯都亮了就是这两端间的线出的问题，一般线不易断，仔细检查接头与插头。

supercat · 发表于 2011-12-5 11:40:29

不懂这个，我是来看看各路神仙如何解决问题的

492217995 · 发表于 2011-12-5 11:41:29

断电量一下电阻
ab可能导通并且已经接地

aver · 发表于 2011-12-5 11:54:53

AC与BC测到都110V，应该可以证明A、B两点都已接地，所以可以证明A、B两点肯定有地方断了，像楼上说的，一般电线不容易断，检查下是否是插座问题，插座坏的机会比线路大多了

巴鲍勃 · 发表于 2011-12-5 11:57:56

本帖最后由巴鲍勃于 2011-12-5 11:59 编辑

应该测AC AD BC BD 间电阻，判断哪条线断了，如果两条线都不通，重走线吧。
110V？有可能是感应电压或通过其它电器串过来的

江机南 · 发表于 2011-12-5 11:59:42

本帖最后由江机南于 2011-12-5 12:00 编辑

室内盒中有短路，重点查，与阳台无关。

tubin0104 · 发表于 2011-12-5 12:15:24

本帖最后由 tubin0104 于 2011-12-5 12:17 编辑

放一根线也是放，放两根也是放，费什么脑筯，直接放220V过去就可以了，被大家你一言我一语，保证楼主头晕了，不知道听谁的了。

lyq110112 · 发表于 2011-12-5 12:23:10

掉相了。也就是说有一个电线断了

玉超 · 发表于 2011-12-5 12:34:54

室内盒中有短路，室内盒中，室内盒中。cd有220伏吗？有就接两条线出去，没有就先排除cd的故障。
