木歌——我的“亚”生活状态

渤海湾的鱼 · 发表于 2011-11-22 22:32:33

多谢，有什么问题还会麻烦您。

myheqiyu · 发表于 2011-11-25 00:05:00

终于抽出一点时间来。买了一套圆木榫定位器，用8mm的圆木榫拼板。如果没有这定位器打孔的话，即便位置误差不大，纵轴也很难得准确。

第一次拼版，看这“五花大绑”的。没有F夹紧固，你就是打孔再端正恐怕也不能严丝合缝。

第一次拼版

myheqiyu · 发表于 2011-11-25 20:45:16

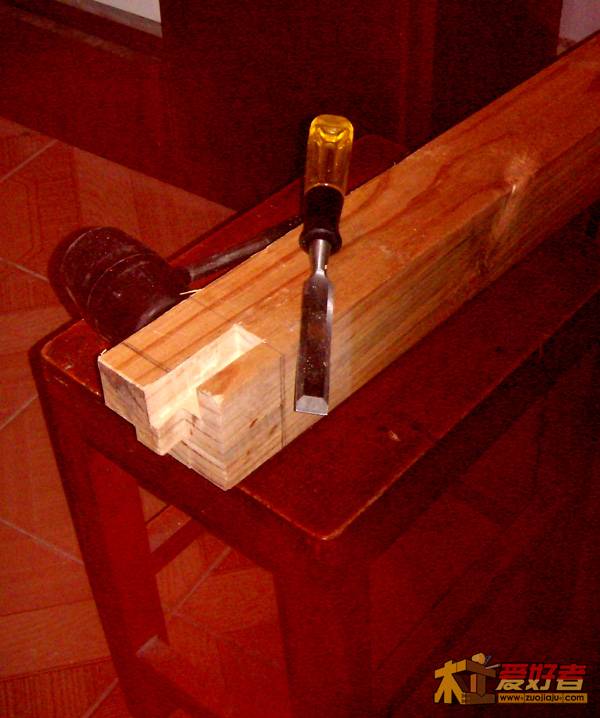

看看这手工打的第一个榫卯，还比较规则哈？

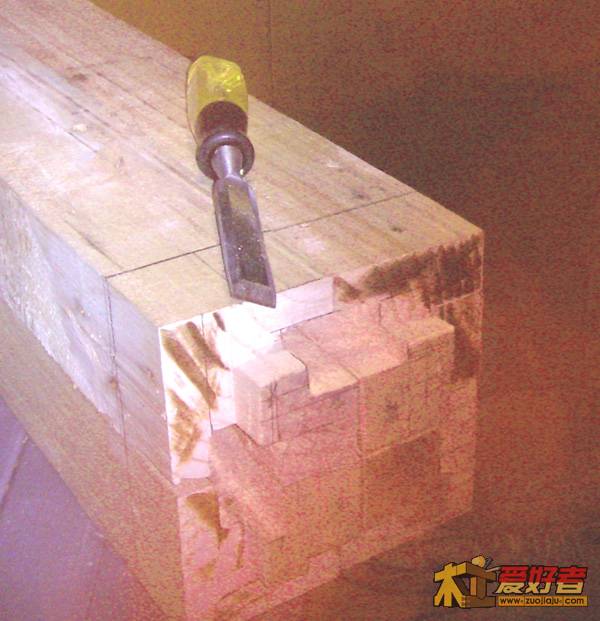

这是工作台的四根柱子的榫卯头合在一起拍的。像这样的桌椅类的腿，最好放一起划线。把木料四面中较好的面选择朝外，确定好一个高的位置后用角尺划一圈，然后再细分榫卯的结构线，这样不容易出错。你看我这端头画了多少的结构线呀，都是分开划线惹的祸。还好，由于追求精确，最后打出来的榫卯也还可以吧：

准备在墙上做一个挂工具的墙板。原来准备采购来刻书法作品的强化木地板，结果因为表面太硬，不适合刻字而闲置在那儿。这次把它利用起来。先在上面钻孔。因为是多张同样设计的板材，所以为提高工效，用“G”字夹钳把它们重叠在一起来钻孔。根据早先自己从事石油钻井工作经历的经验，无论是从安全的角度还是从工作效率角度考虑，都要严格按照规范的操作规程来——规范的操作姿势和动作当初可是救了我一命的。动用电动工具首先是安全第一，所以我查阅了一些资料并根据实际情况自己做了一个设计：用双手握紧把手，右手在上左手在下。将右手的大拇指连同手掌根部一并压在手柄上方，既便于自上而下地施压又不会无意中压下了旋转换向开关（这是很危险的）；中指和无名指压住电源开关。左手在右手下部与电钻排气口之间扶持住电钻机身，控制电钻机身的摇摆。两脚开立，右脚踏住工件，左脚支撑身体。弯下腰，身体微微左倾使人的重心微微靠左。左、右手的肘部分别靠在左、右膝盖上，将整个上半身支撑住的同时，也将钻机控制在一个最小的活动范围内。将钻头对准“十”字坐标点，轻压电源开关让钻头慢慢旋转起来；观察、判断和调整好钻机中轴线与台面之间的角度，无异常现象后压下电源开关提高转速，右手逐渐向下加压钻进。估计快要钻通工件时要减压减速。对了，钻孔时工件要面朝上，多层工件重贴钻孔最下面一块的面板也要朝上。这是因为钻通的瞬间，钻头会对底面的出口表面破坏，从而出现不规则切口。

上面说的钻孔姿势如下图：

myheqiyu · 发表于 2011-11-30 10:11:21

拼版了。打8mm的孔用圆木榫定位器的确可以精确地定位。当然前提是你的画线本身是精确的（关键是正确的）。需要注意的是拼板打孔两块板的边划线一定要注意镜像这个问题，否则会错位甚至不匹配。
打好孔先涂胶。我第一次刷胶时把孔内灌了不少的胶，因为木榫与孔刚好够大，居然不用力打还打不下去。待把一边的木榫打入，拼接上第二块板时，要均衡地敲打让板子整块平行地推进。其实最好的办法还是套上一点后就直接用多个F夹慢慢均衡地扭紧推进，比用榔头敲打要密实和平顺得多。
看看下面的拼版图片，精度还是相当到的哈

myheqiyu · 发表于 2011-12-1 23:52:08

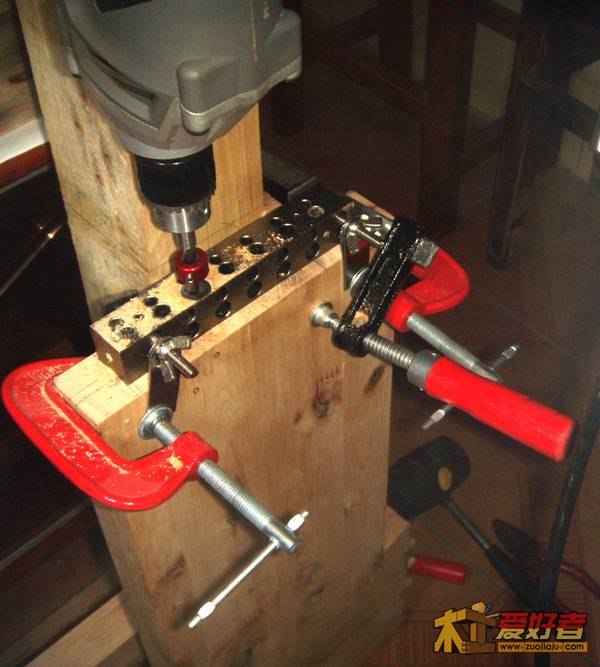

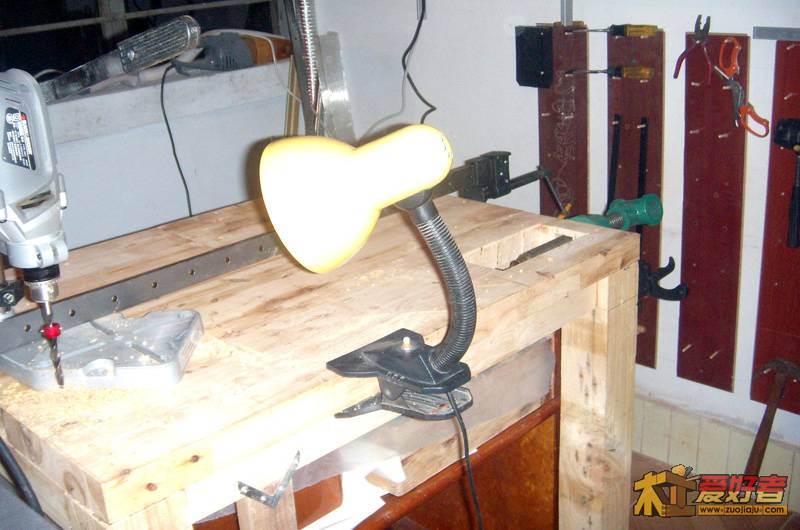

在台面上打插销孔，为了精度也为了避免打斜了，把钻台用F夹固定到位，然后钻进。看下图：

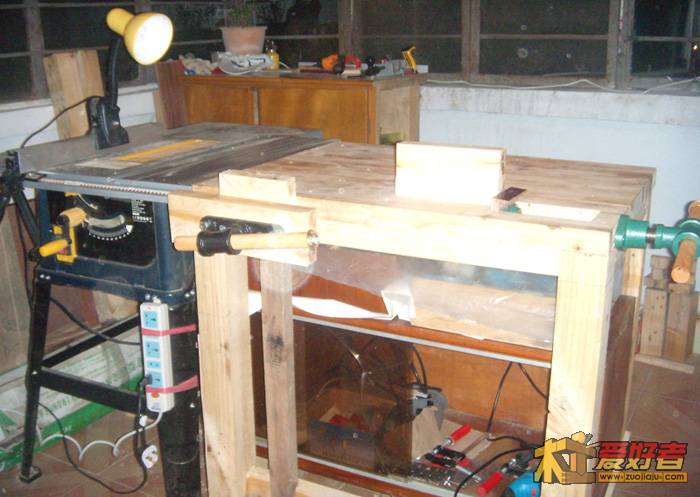

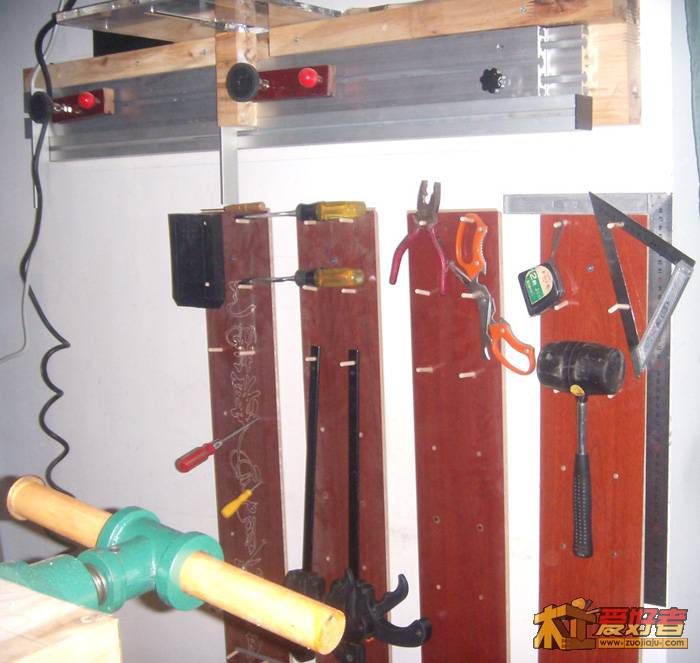

墙上的工具挂板和木工台上的夹钳都做好了。台钳上的木手柄是在日杂店买的擀面杖，三元钱一个价廉物美：

MUGONGJIAOLIU · 发表于 2011-12-3 23:36:17

你这有点模仿国外一个木工视频里的，看着很不错啊

zpbo · 发表于 2011-12-5 10:25:27

多谢分享，邮箱怎么进去？

only1978 · 发表于 2011-12-5 10:39:41

台锯是什么品牌的，价格不错啊。

ddzr2000 · 发表于 2011-12-7 12:05:10

非常好，谢谢

悄然梦 · 发表于 2011-12-11 13:10:31

楼主很能折腾啊我不如你厉害但明年房子到手就不得不行动拉向你学习

orlean · 发表于 2011-12-11 22:06:07

楼主的想法很好，也想自己D一个，哈

myheqiyu · 发表于 2011-12-14 10:13:50

开始试制一把椅子。

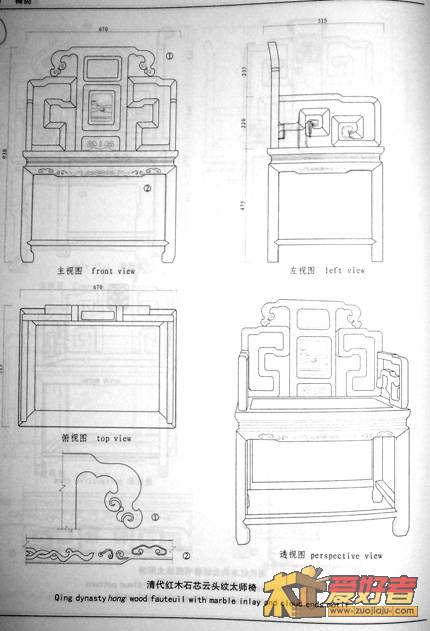

在《明清家具图集（二）》中选择了一个比较宽大的“太师椅”把它翻拍出来：

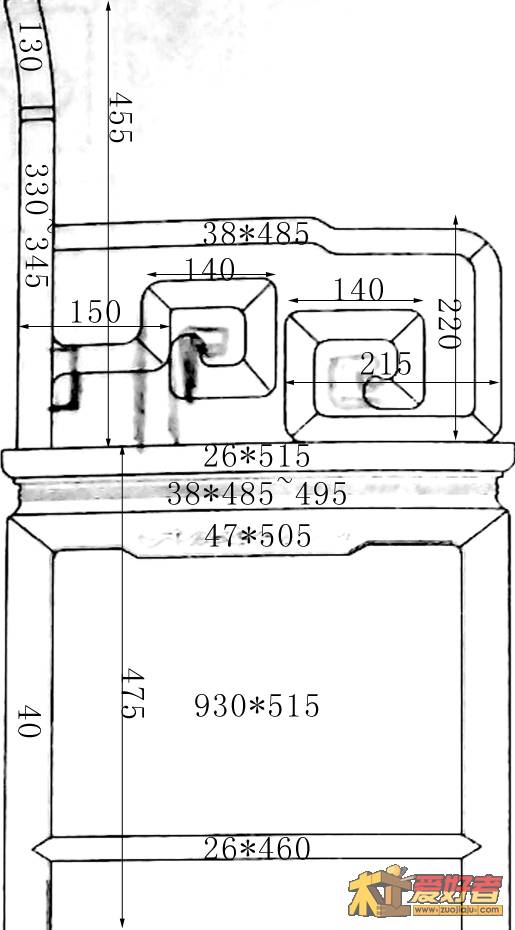

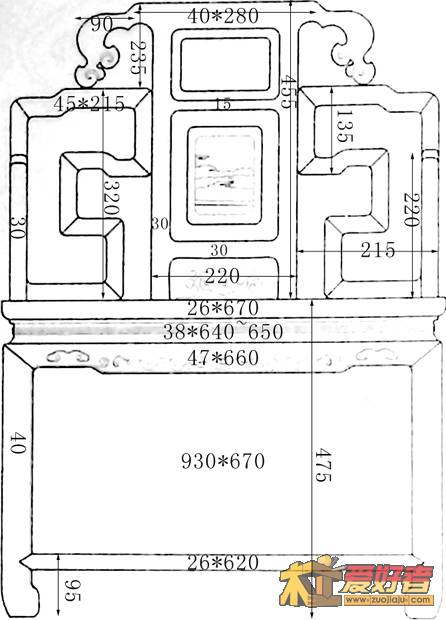

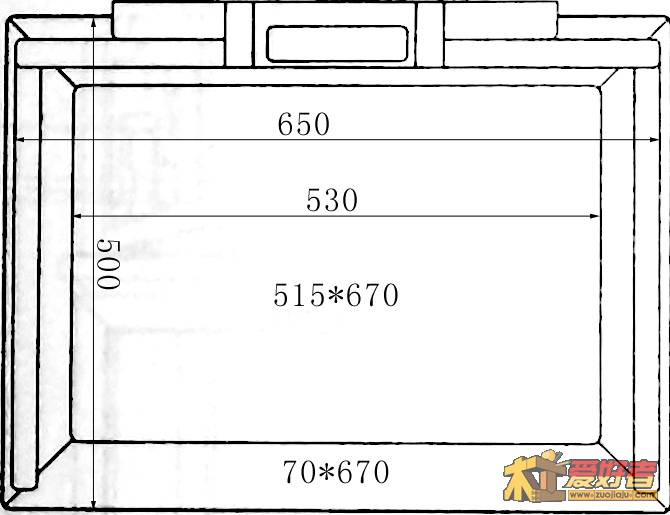

由于这个资料中只给出了一个大的外观尺寸，只好把它导入到软件中铺平后按比例测算、标注出具体的部件结构尺寸：

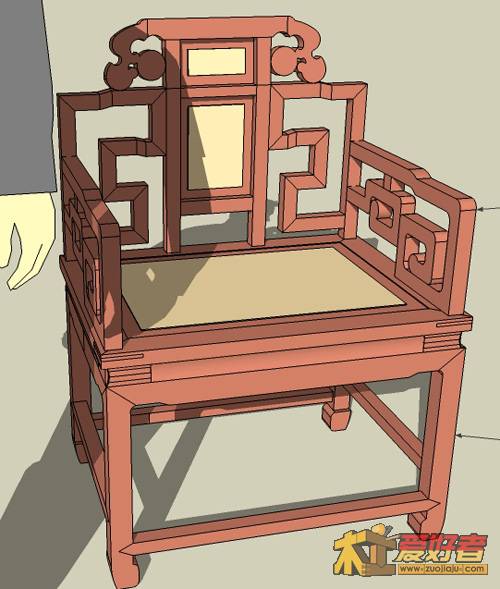

然后再到SketchUp中复原出三维设计：

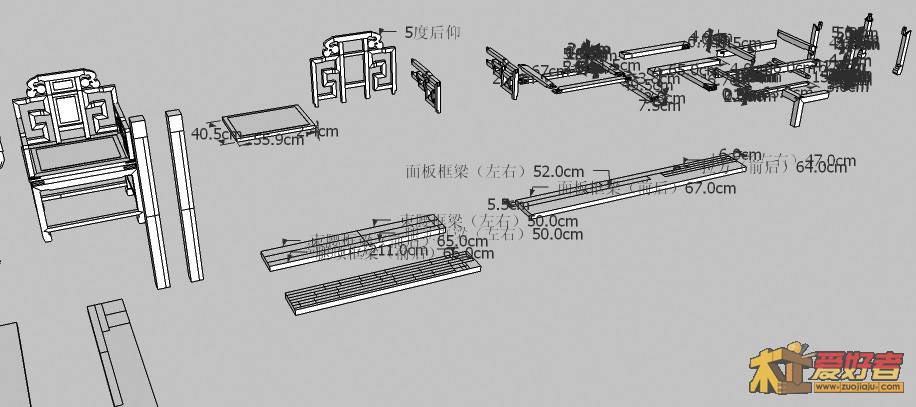

把这个椅子的部件摊开看看，这“一地鸡毛”！

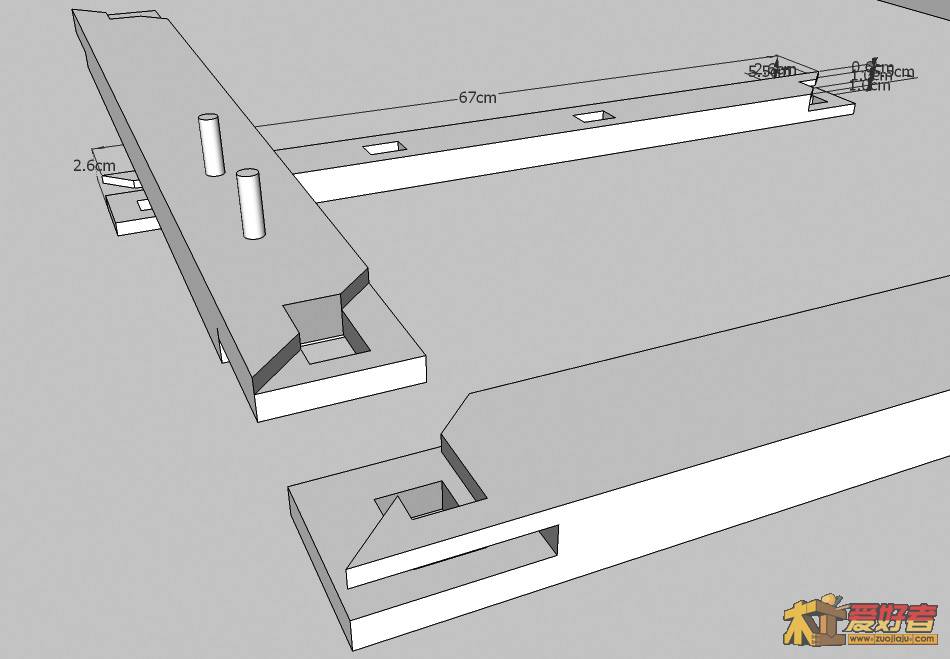

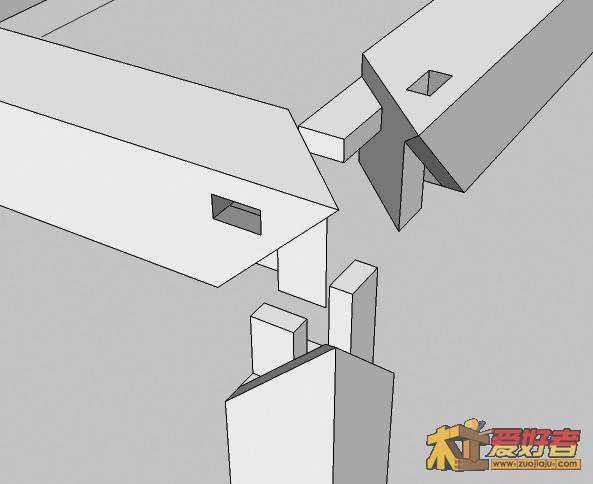

看看部件结构的细节设计：

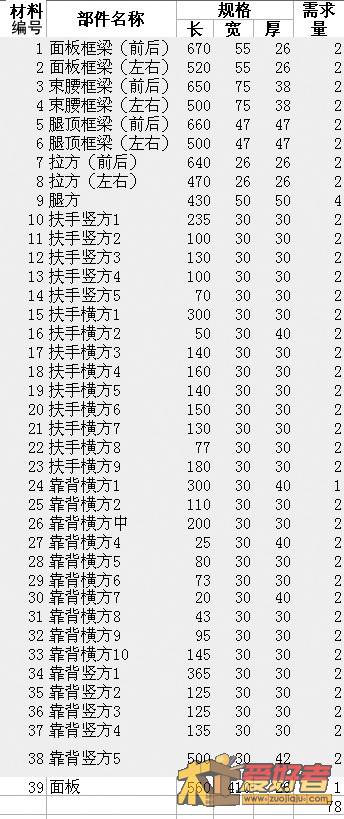

把部件材料清单罗列出来，呵阿，一把椅子居然有78个部件！有点夸张哈

tqh · 发表于 2011-12-14 16:16:32

有没有这个榫的详细介绍

myheqiyu · 发表于 2011-12-15 13:42:07

把集尘器的问题初步解决了。

当初买了一个家用的小吸尘器，直接用来吸木屑不行，准备“割肉”买一台工业级的集尘器。想想还是太贵，要上千元。自己做！

到日杂店花20元钱买了一个50升的塑料桶，然后上网花60元钱买了一个塑料的旋风集尘器，再到建材商店买了一米50大的PVC管及弯头，连接起来也是一个不错的集尘器。先用用吧，估计修边机用没问题，台锯之类的恐怕不行，聊胜于无吧。

管线的连接很伤脑筋。为防止口径不一致带来的麻烦，在购买旋风集尘器的时候就一并购买了转接头。但是当你真要与管线连接的时候才发现，这些标称直径都是有误差的。关键是这硬管接头误差即使在0.5个毫米也没法拼接。想了不少办法，包括用热水烫、电吹风吹、锉刀锉、美工刀切屑等等，能想的办法都用过了，效果很不理想。拿着弯管接头苦思冥想，突然想起能否采用软连接？用一个橡胶套子把两端头套接不是很好吗？看这管头与自行车内胎的大小差不多，能否找一节来试一试？跑街上修自行车的师傅那儿比试了一下，自行车的内胎小了，架子车的内胎大小刚合适，不讲价，剪了10cm长的四段，问师傅多少钱？一元。听错了？一共多少钱？一元！呵呵，你收钱不找了！拿回家马上安装，一路OK！一位学工的朋友来看过说：“你知道你歪打正着了什么吗？”答：“节约了很多钱？”“不，这个像皮套子实现的软连接，避免了两个动力之间的打架；并且有效减少了噪音的产生！”呵呵，手之舞之，足之蹈之！

看看细节：

用纸角板合起来做的矩形入风口，放在雕刻机滑轨与墙面之间，上端直接开口在雕刻机台板下：

突破 · 发表于 2011-12-18 21:04:26

不错，雕刻机装置值得借鉴，回去我也发挥一下
