楼主: 太阳鱼

组合式工作台制作过程(更新:横切整张板材方法)

   火... [复制链接]
发表于 2007-10-31 22:23:19 | 显示全部楼层
鱼兄太牛了。。。 不过导轨最好能用硬木,这样会更精确一些,也更耐磨一些。
回复 支持 反对

使用道具 举报

发表于 2007-10-31 22:31:35 | 显示全部楼层
厉害,本坛使用INCRA的第一人,开先河了~~~~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-11-1 21:32:11 | 显示全部楼层
原帖由 nbmsawj 于 2007-10-31 22:31 发表 - z, {) s7 E3 K% k7 {
厉害,本坛使用INCRA的第一人,开先河了~~~~
/ f" K5 @( v, l0 `0 \7 @5 D
感谢大家支持尤其是楼上p、n2位专家。
& ^/ M2 q* Z9 l% Y( V* U本来羽毛板是装在木条上,家里又多了一个占地方的东西:qi ;大家从我的一系列帖看得出原则是简化、多功能化——用不高的成本达到较高的精度、用最少的工具做最多的事,所以才装在靠尺上(一般人不同时使用靠尺和羽毛板)。台上台下都变简洁:smile 。
" `; k0 y& h  s' t! z) n越好的靠尺,其使用越没有太多可说的,所以在网上搜索中文网页关于incra靠尺使用也就这一贴。btw,再好的靠尺在一些情况下也不如推板好用,所以今天说一点安装推板的技巧,很简单:3 J4 Z( |% V; W  d+ b0 S8 j

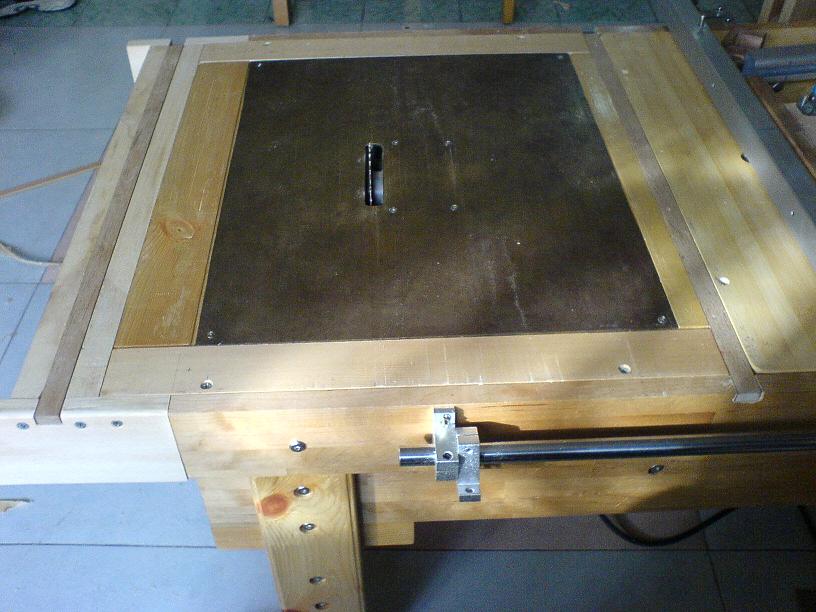

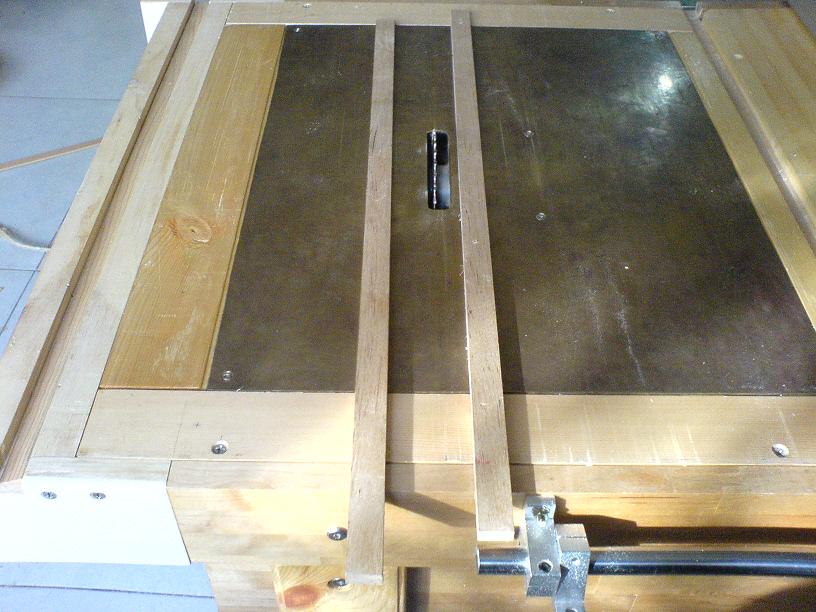

1.锯2个合适的木条,放进轨道。) h% c0 @7 _5 J: V

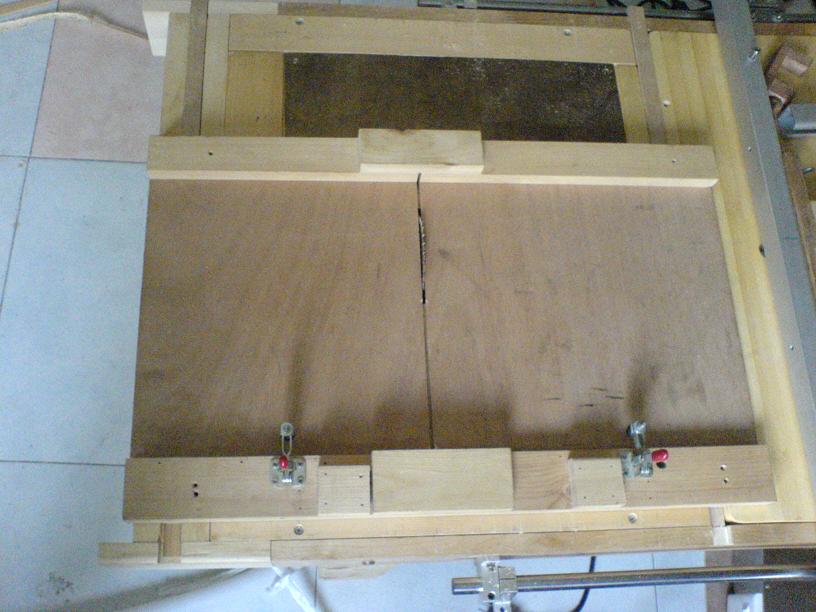

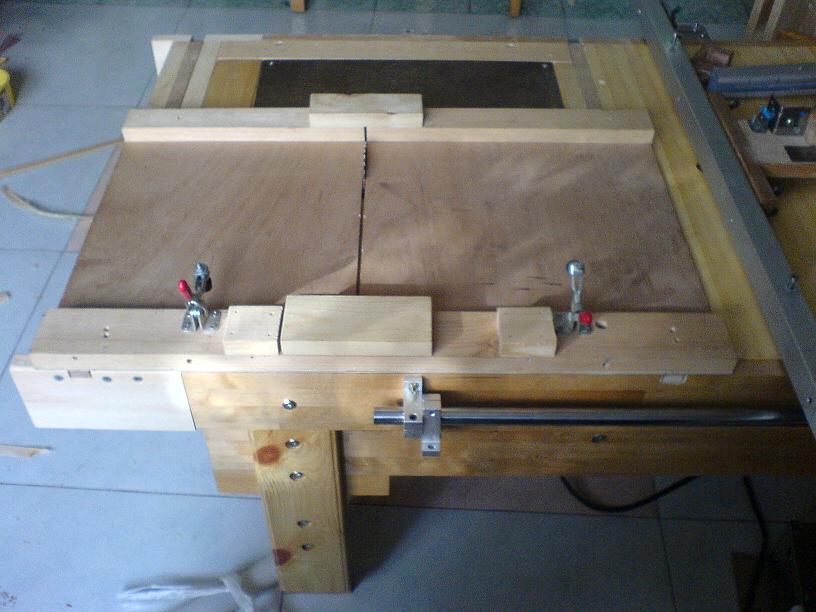

2.推板放上面。与台面边缘对齐

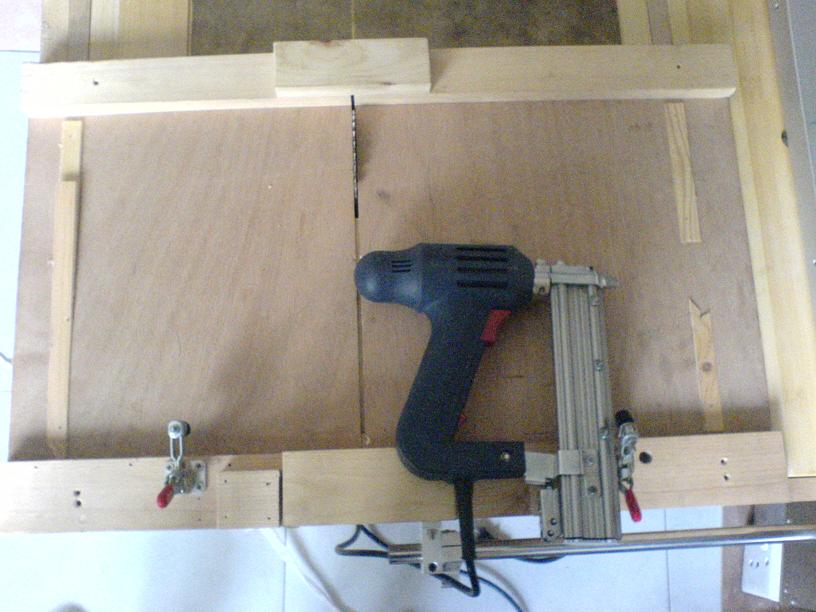

: p% C( g& I+ b* k+ F) [8 M' }. h3.用钉枪先固定,不要直接用螺丝钉,拧螺丝会产生小的位移导致滑动不畅。/ d3 U8 P7 v4 v1 D% F

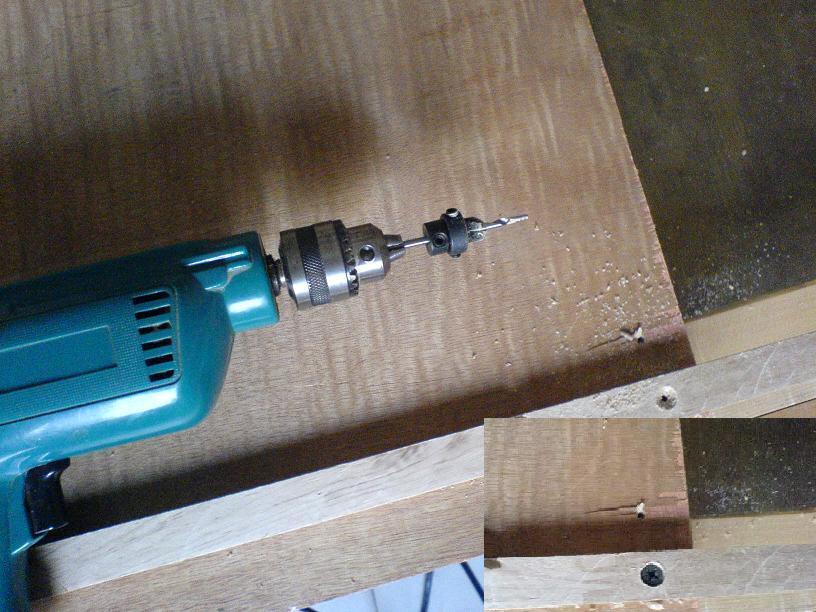

4.反过来用沉孔钻打孔、上螺丝;取下气钉即可使用。# C7 @) H' b7 v; M' j

  f! W* |, m+ Q不急于完成这个工作台,组合式成品根据当时需要分单元做、分期完成。

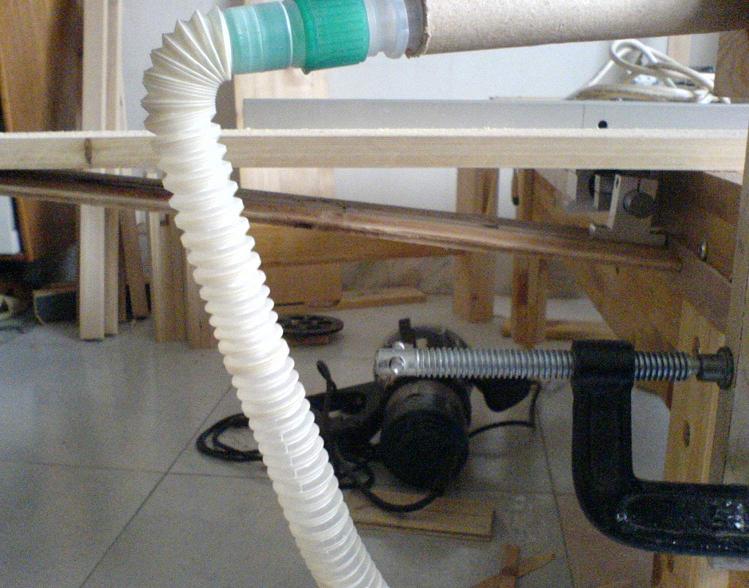

; }) q( \5 A1 E0 r' w目前集尘罩(还不能起到足够安全作用)很垃圾(不敢上图),不过很独特,颇具娱乐性。还是上下集尘,下面为主。
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2007-11-1 23:49:56 | 显示全部楼层
开眼了,真牛啊,顶一下!
回复 支持 反对

使用道具 举报

发表于 2007-11-2 11:55:00 | 显示全部楼层
:smile 强到离普了.......( c: X+ q" x% x% Y9 C
3 R/ t) l8 I/ w4 d* b0 Q  I
楼主能说下用了多少材料及上装了什么工具吗?我一外行想学木工.绝对新手看不懂。:cry :cry :cry :cry
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2007-11-6 23:46:59 | 显示全部楼层
真牛,能告诉工作台长、宽、高尺寸吗?
回复 支持 反对

使用道具 举报

发表于 2007-11-7 00:14:12 | 显示全部楼层
观音姐姐:三藏呀,你已经成正果了!!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-11-8 20:12:43 | 显示全部楼层

回复

原帖由 xm9918 于 2007-11-6 23:46 发表 , ?# Z" _) ~- k2 |# R8 \9 {  {
能告诉工作台长、宽、高尺寸吗?
* C! E7 W2 t% |* `. _: M
因为菜板是60x40cm,所以要60cm宽,两边用轨道的贴边正好放下面板。长度4'、滑轨3'4",高度不算台面17"正准备价高一倍,
! h1 x8 u% z) ^3 e% l, ~今天再说一个技巧:9 m: m, D; W  M1 e6 {
1楼所见框架内的两条截面T形横撑的平面部分要短1mm,这样距离侧板有微量间隙通过调节螺丝松紧的方式以确保四角是准确直角。
* c1 U' Y2 h5 A+ G9 D* C# B4 |1 I# v- U) W) I# y) P/ i8 g% k9 p4 e

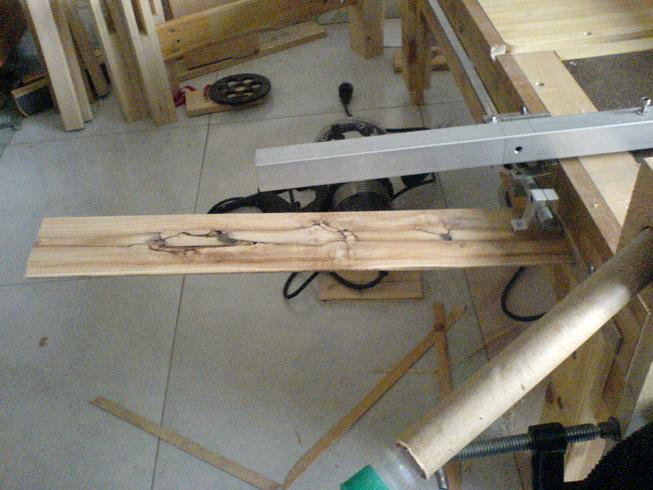

锯长板的托架,最简单不过。
回复 支持 反对

使用道具 举报

发表于 2007-11-20 08:10:04 | 显示全部楼层
刚看到这个贴,鱼兄高啊!!
回复 支持 反对

使用道具 举报

发表于 2007-11-30 19:33:30 | 显示全部楼层
不错,学习中,也要搞一个
回复 支持 反对

使用道具 举报

发表于 2007-12-3 10:31:06 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2007-12-15 09:25:38 | 显示全部楼层
本来就是外行,看完你的,觉得更外行了
回复 支持 反对

使用道具 举报

发表于 2007-12-16 06:00:52 | 显示全部楼层
有一些没看明白,有点专业。可否上传一个详细的拆解图,让菜鸟们学习一下,模仿一下。
回复 支持 反对

使用道具 举报

发表于 2007-12-17 01:02:36 | 显示全部楼层
太利害啊!!!!!!
回复 支持 反对

使用道具 举报

发表于 2007-12-18 14:23:54 | 显示全部楼层
讲讲你用到的那些五金件的学名 比如 台面两侧的滑杆 雕刻机的靠山的材料 这些东西学名 制造厂家 价格等等
回复 支持 反对

使用道具 举报
