组合式工作台制作过程（更新：横切整张板材方法）

sunscape · 发表于 2007-10-8 11:51:09

不是一般的牛呀

黄花梨 · 发表于 2007-10-8 12:05:31

大牛

zh-ld · 发表于 2007-10-10 12:49:00

真不错

万金油 · 发表于 2007-10-10 23:55:49

这样的手工我是想都不敢想啊

021720 · 发表于 2007-10-12 01:11:56

不错,有好构思继续发上来给大家参考下.

piggybac · 发表于 2007-10-12 01:33:40

鱼兄真是创意无限啊！

太阳鱼 · 发表于 2007-10-16 20:54:32

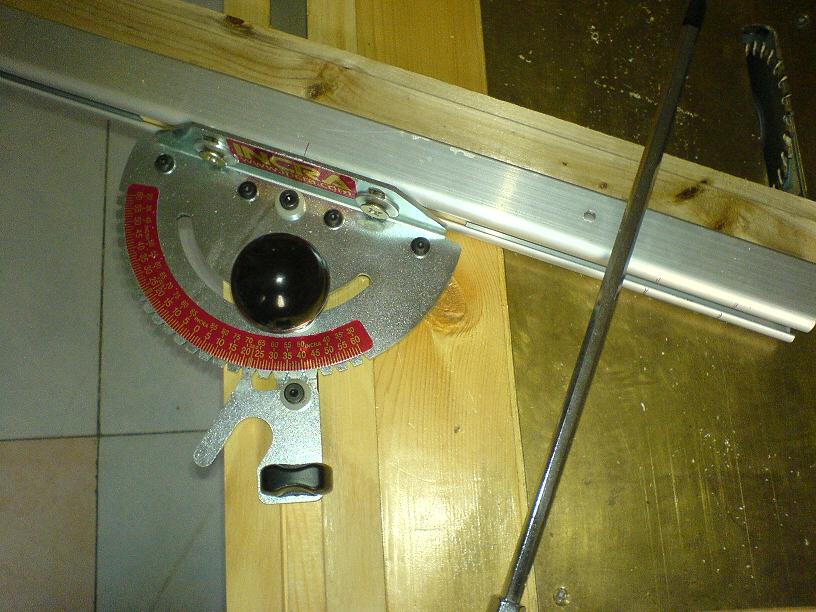

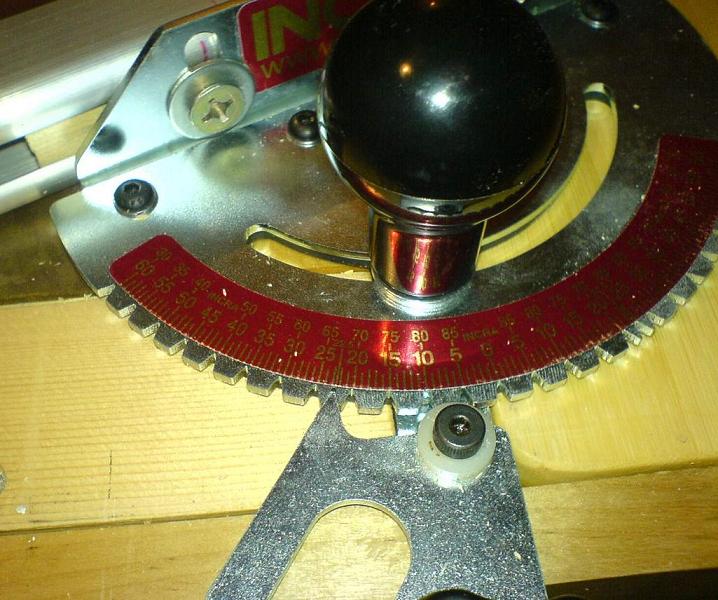

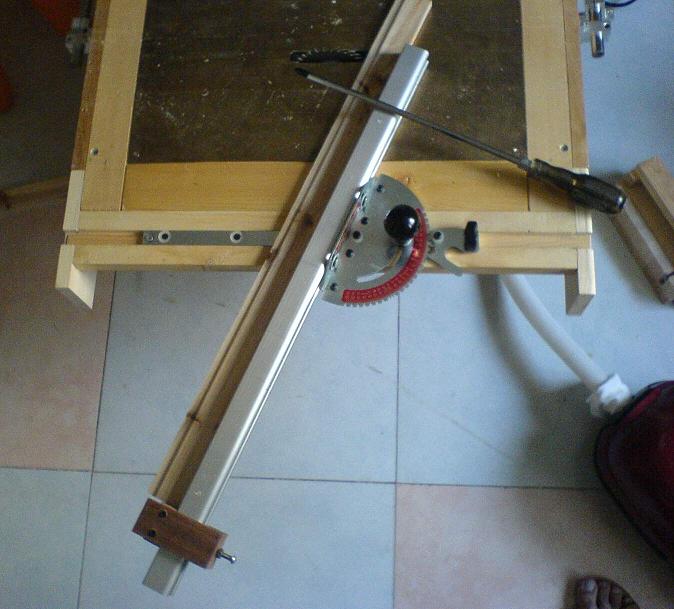

V27miter gauge这款靠尺属于Incra系列中的低档型号，没有角度校正微调，所以使用前要把刻度盘与直角钢的4个固定螺丝松开调好90°再拧紧。

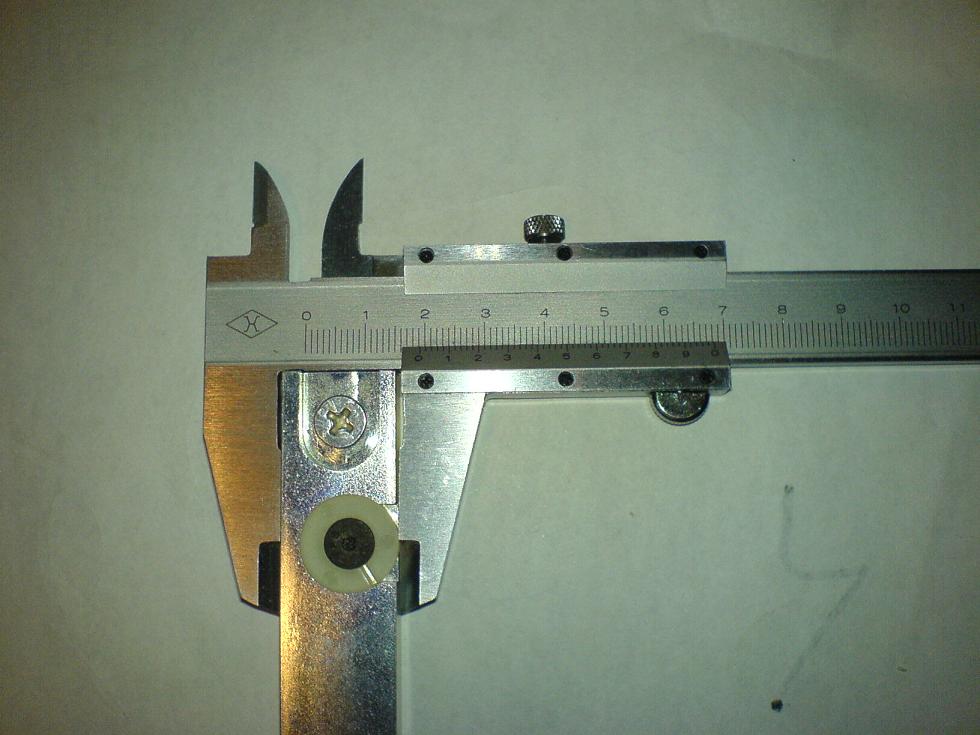

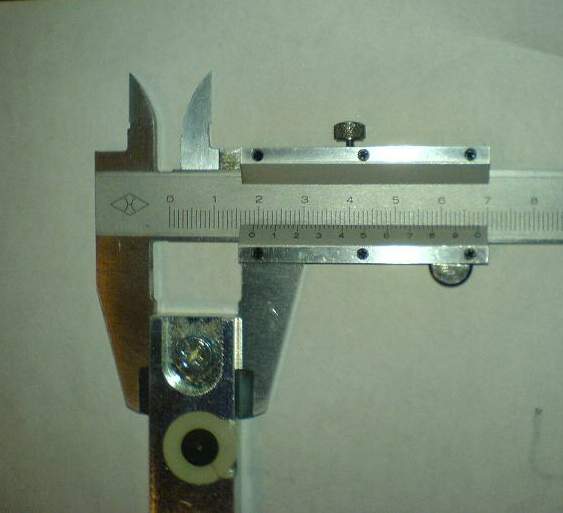

靠尺宽度标准为3/4”（与所谓18mm集成材厚度一致），但是实物金属部分18.90mm，patented expansion disk较松时宽度约19.22mm，因难以找到专用T槽，有误差的还不如自己做。

太阳鱼 · 发表于 2007-10-16 20:55:57

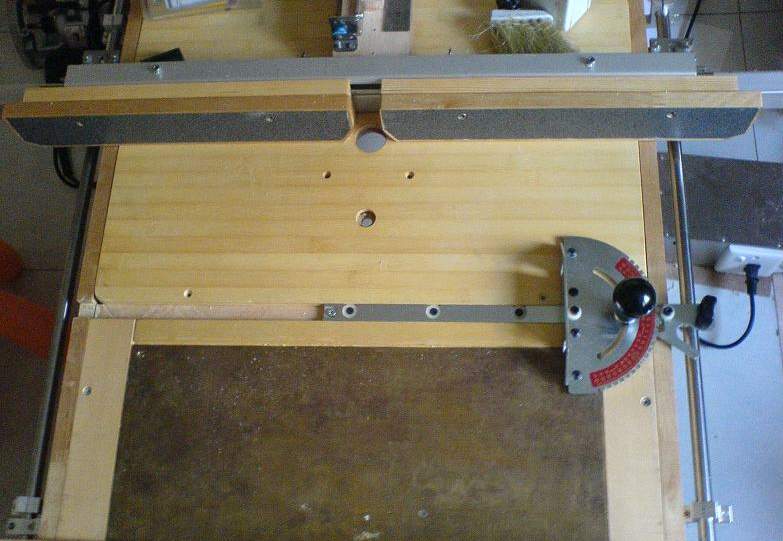

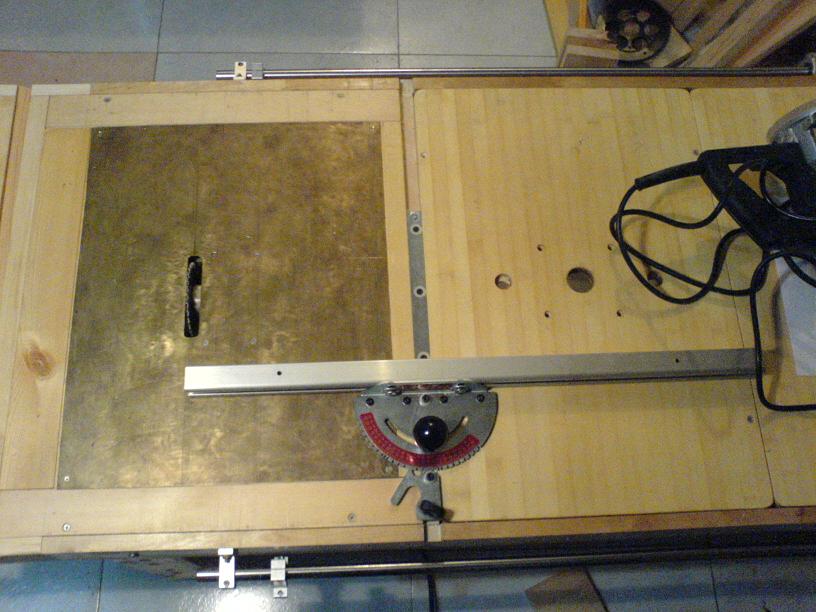

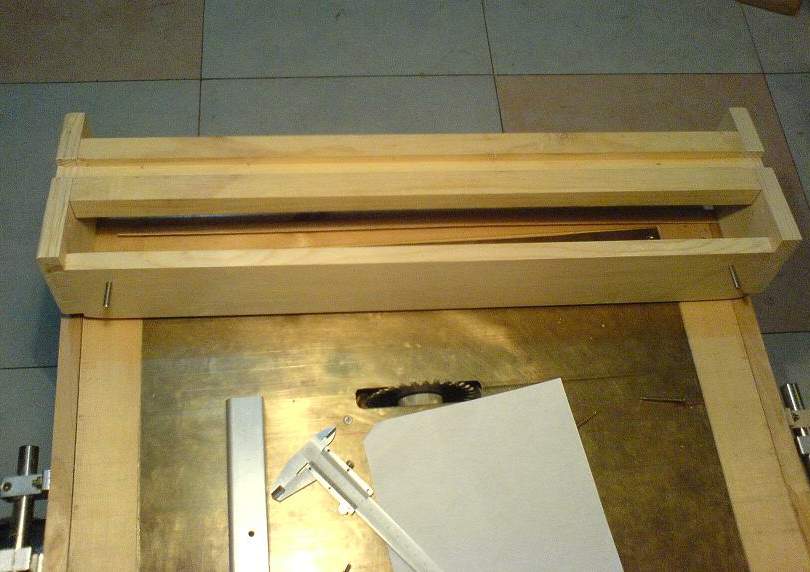

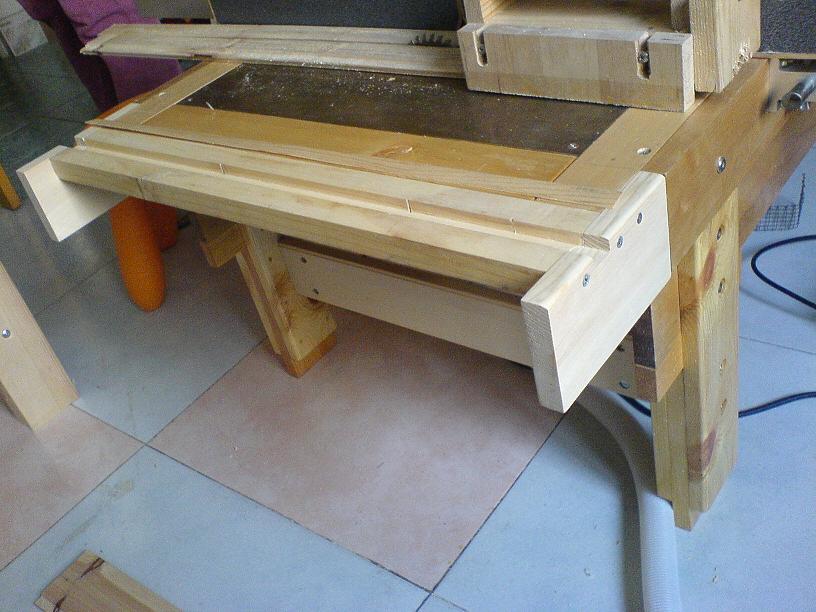

轨道1：利用组合台面，两块面板之间放一条桦木集成材，松动小于0.1mm（我没有塞尺，用纸）固定好面板即可，前提是工作台各部分平行、垂直以前做得非常准确。

太阳鱼 · 发表于 2007-10-16 21:01:33

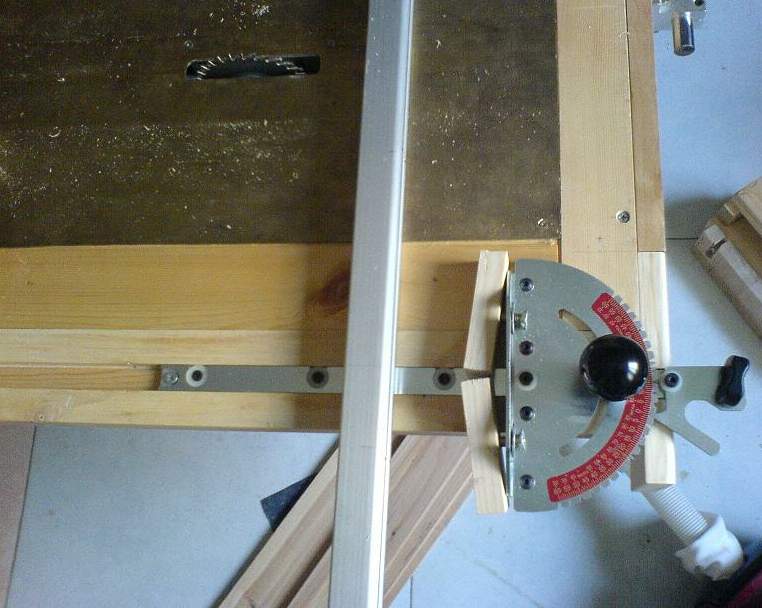

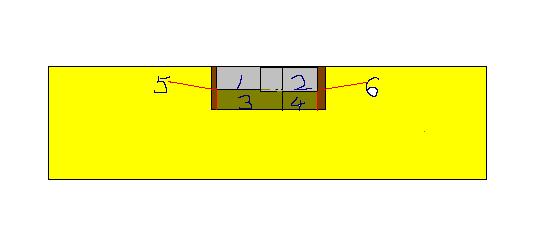

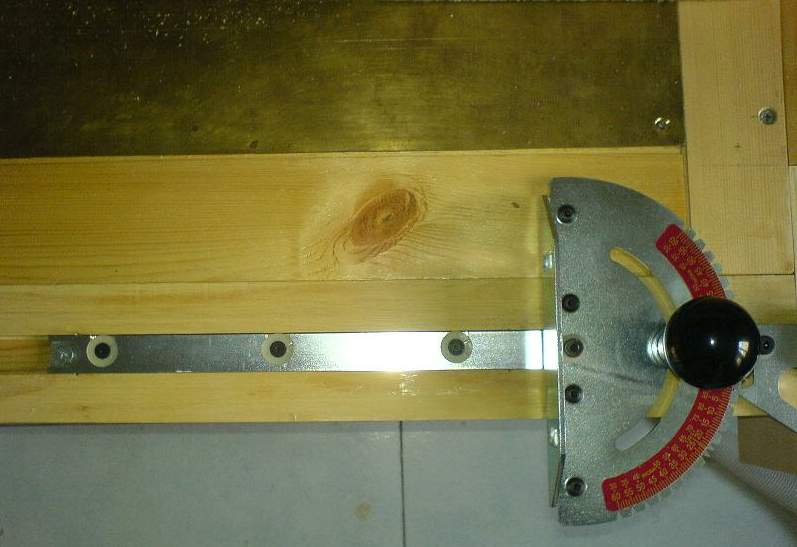

轨道2：取一块用了至少20年的柳木，修平直：宽2-3/4”。很韧不好刨，当然要借router table来完成。两边及槽与边都要保证平行。铣槽分6刀（见图解）以保证准确、光滑，最终测量各处槽宽19.22~19.24mm，富裕量小于0.03（mm），然后调节expansion disk使得靠尺不旷并且滑动通畅即可使用。

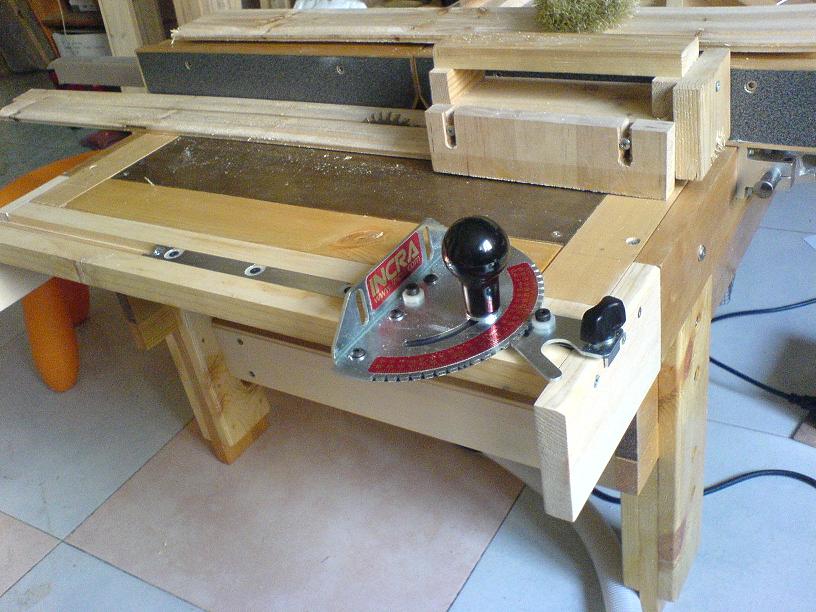

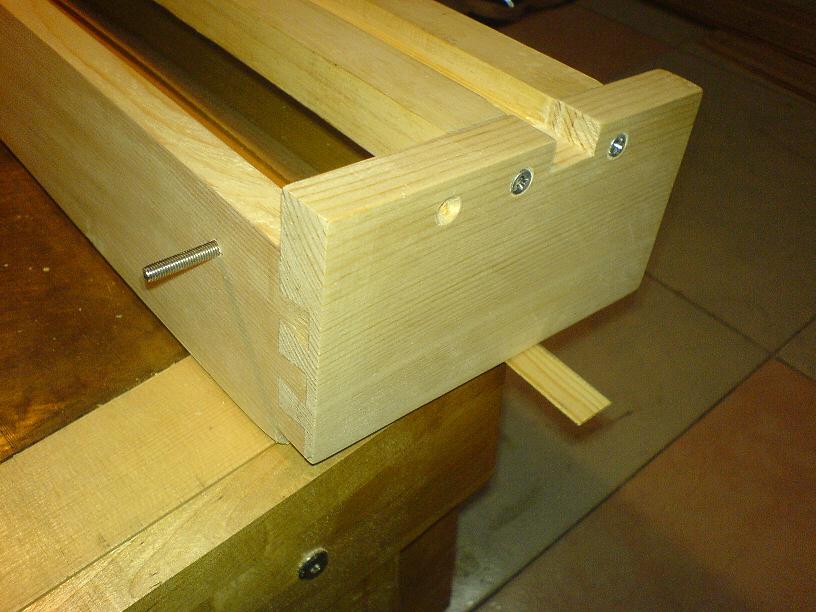

架子用松木组装，燕尾榫。

还需要做一组台面以便于加工大板

dmshs · 发表于 2007-10-16 21:42:23

推把不错啊,容易买到吗?佩服鱼的钻研精神.

[ 本帖最后由 dmshs 于 2007-10-16 22:53 编辑 ]

老闷儿 · 发表于 2007-10-16 22:20:08

不是一般的牛.

sunscape · 发表于 2007-10-17 10:11:21

能拿到incra已经很不容易了，能测试再实用，真太牛了

有点问题请教，patented expansion disk是推板钢条上的白色东西吗？调节松紧可以微调宽度？

拖把 · 发表于 2007-10-17 18:30:29

太阳鱼 · 发表于 2007-10-17 18:39:28

原帖由 sunscape 于 2007-10-17 10:11 发表
7 p5 t, l% J( a7 a& m能拿到incra已经很不容易了，能测试再实用，真太牛了 0 w Z' g8 e4 [' K5 k3 M& F

. x3 K4 h+ U& P2 T2 Y9 V0 \3 o& S有点问题请教，patented expansion disk是推板钢条上的白色东西吗？调节松紧可以微调宽度？

没错！

太阳鱼 · 发表于 2007-10-31 13:28:33

大家可能看着有点复杂，其实如果不走弯路看现在就很简单喽。

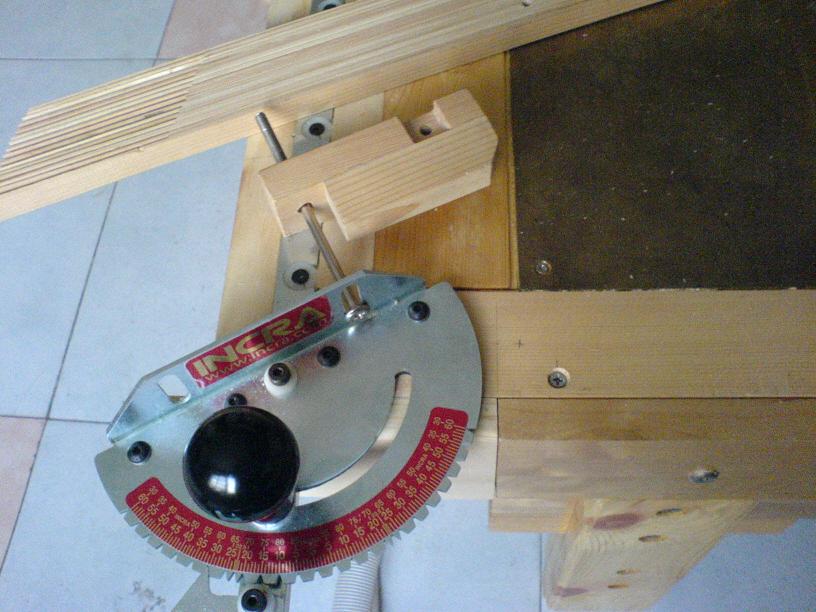

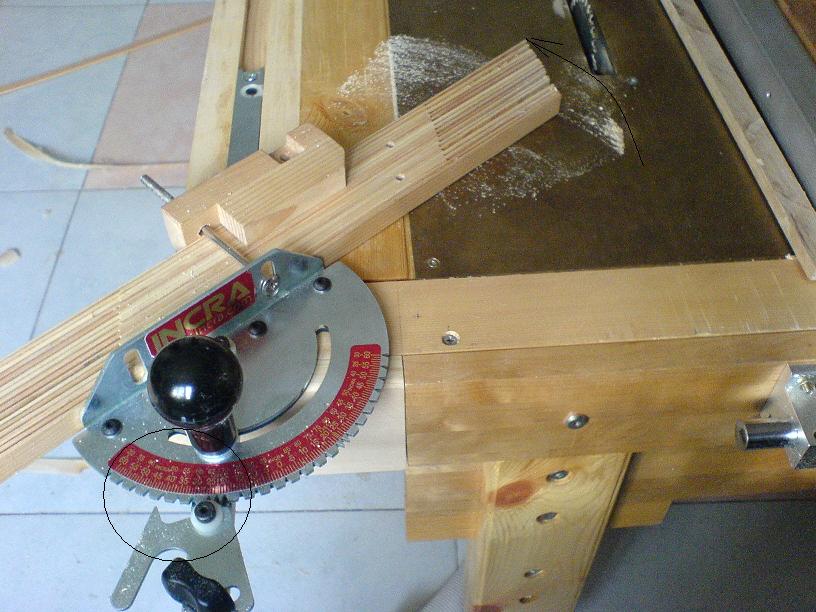

今天来点儿简单可以推广的——靠尺上装羽毛板

[ 本帖最后由太阳鱼于 2007-11-4 12:53 编辑 ]
