三合一、二合一使用探讨

小勇 · 发表于 2011-7-15 22:48:59

这些塑料件刚上的时候肯定是紧，时间一久，塑料没有膨涨性后，是很容易掉的，只是说这样的连接件来得方便，快捷，要说扎实，还得榫结构的。。。

wangningok · 发表于 2011-7-16 14:04:44

这种连接件应该有很多种型号吧？

长空一鹤 · 发表于 2011-7-16 15:42:40

本帖最后由长空一鹤于 2011-7-16 15:57 编辑

楼主是有心人

我来补充几点

一，所谓的三合一，二合一其实是板式家具连接件的一种通俗的叫法
三合一一般由涨塞，拉杆，母体三个部分组成。
涨塞和拉杆之间一般采用公制螺纹来连接，欧洲的五金生产厂商也有生产采用欧式粗牙螺纹来连接的涨塞和拉杆。

国产的涨塞很多都是用PE来制造的，欧洲的五金厂商使用的一般是尼龙。也有使用工程塑料的

尼龙涨塞的直径一般由8mm，6mm等尺寸，高度在11mm-13mm之间

二合一就是有拉杆，和母体两个部分组成的

拉杆上与板材链接的螺纹一般是欧式粗牙螺纹

欧式粗牙螺纹的好处是可以直接在板材上开孔后直接旋入。省掉尼龙涨塞

一般情况下，板材材质比较均匀的比较适合使用二合一，直接用欧式粗牙螺纹旋紧，比如刨花板，密度板，多层板。

材质不均匀的板材，最好使用三合一，比如大芯板，指接板等板材。

二，拉杆，拉杆的尺寸，一般应用是根据连接件的标准开孔尺寸来决定，连接件母体开孔中心到边缘的尺寸一般分为24mm和34mm两个规格

34mm一般应用在比较厚的板材的重型连接。在16mm以上的板材上使用比较多。

24mm的边距，一般应用于相对比较薄的板材的连接，在16mm以及以下的板材上比较多，比如钢帮抽屉的地板一般是16mm

背板是12mm。话说回来，国外的板式家具的抽屉，一般都是使用三合一连接件和圆木榫同时连接，国内的家具厂生产，一般就是圆木榫配胶水，更有甚者，就是用气钉枪来钉。

三，连接件的母体，目前市面上基本上都是锌合金铸造的，有不同的表面处理。
国产的一般是原色，国外的品牌可选择的比较多，有锌合金镀镍的，也有表面发黑处理的。国内三合一制作的水平一般都比较差，形状尺寸的精度和强度都无法和海蒂诗海福乐这样的厂商相比。
比如海蒂诗的三合一的母体，旋转时可以通过母体内部的结构起到自紧固定位的作用，国产的一般无这样的功能。海福乐的三合一母体不光可以使用十字螺丝刀来紧固，还可以使用一字螺丝刀，以及内六角板式来固定

国外的三合一的连接件为了适应不同的板材厚度分为不同的型号，18mm板厚专用，23mm板厚专用等等，国内的一般尺寸的型号比较单一，这也和国内家具的生产水平是同样的。

tzy · 发表于 2011-7-16 16:04:15

谢谢长空一鹤掌柜的详细补充。余下来的时间里我还想把二合一的联接件也简述一番，只是现在还没有时间，稍等一下我会发上来的。

青春舞曲 · 发表于 2011-7-16 18:05:07

刚刚组装了一套家具，就是这种类型的三合一。图画的很好，东西质量一般。{:1_196:}

tzy · 发表于 2011-7-17 00:57:15

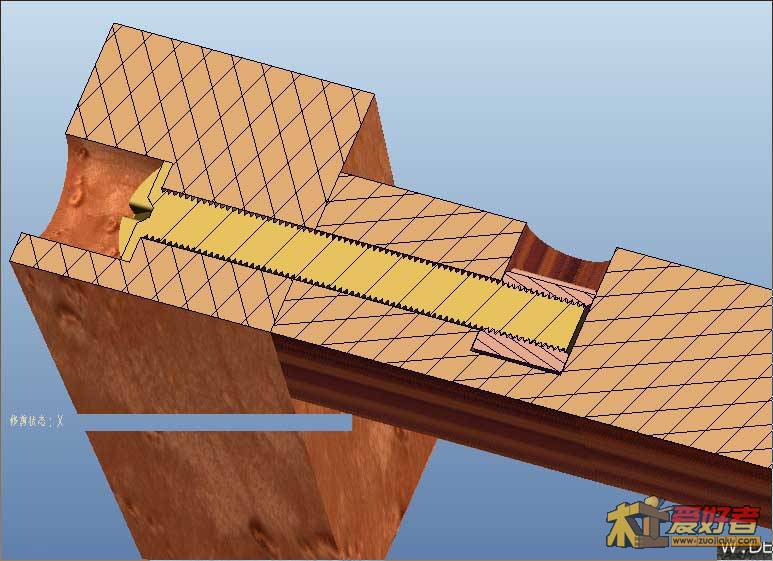

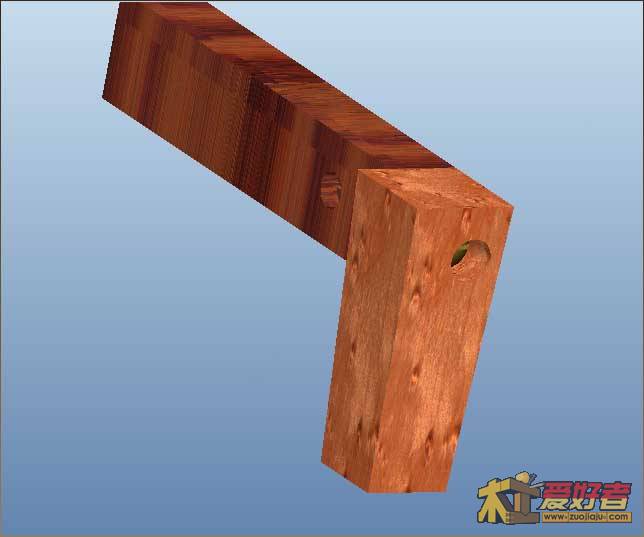

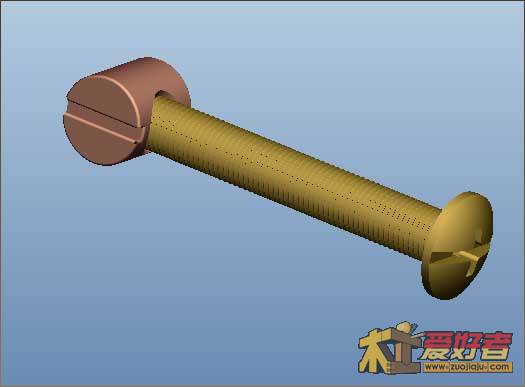

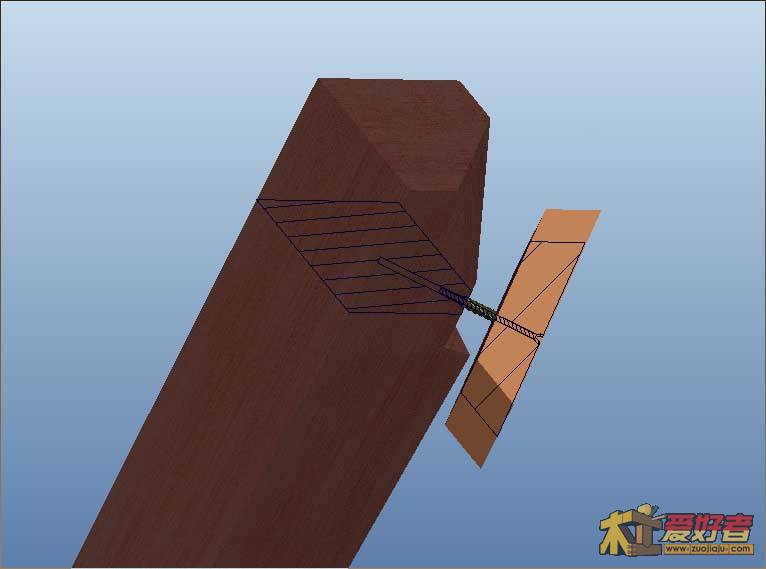

二合一的联接件中通常看到的有圆柱螺母和螺杆配合成的，用于凳椅桌子等的木方直角连接。圆柱螺母又称锤头螺母。和三合一一样，这种螺纹也是M6的螺纹，但是因为这个锤头螺母是嵌入木方中，因此能经受住大的拉力，使接合部位能很紧密的契合且不会松动。如图：

长空一鹤 · 发表于 2011-7-17 22:57:21

本帖最后由长空一鹤于 2011-7-17 22:57 编辑

楼上这样的连接件，目前的应用已经越来越少了

基本上处在一个快要被淘汰的地位了

温馨阳光 · 发表于 2011-7-17 23:02:32

介绍的很详细

a5454804 · 发表于 2011-7-18 07:11:21

楼主做的图真好, 现在买的组合柜都用的是三合一,我总感觉用的结实度不够,

tzy · 发表于 2011-7-18 12:11:50

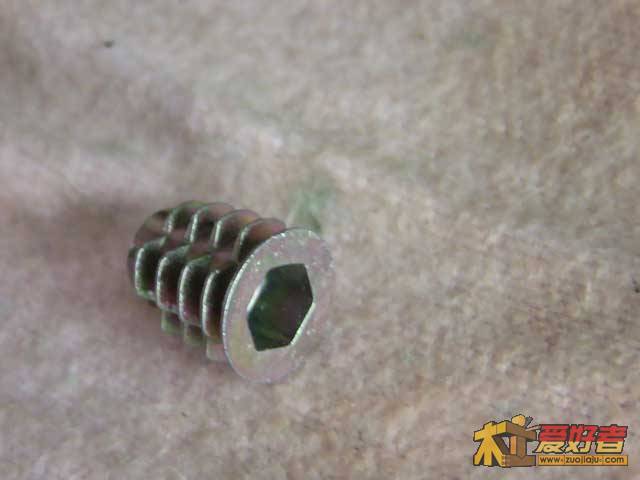

二合一的连接件中还有一种内外丝的螺母，它的外径上也有较深的螺旋齿，而且在一圈（即360度）中又分割成成四段，使旋转进入木纤维中很难退出来，端部有内六角孔供内六角板手强力旋入，我用磁铁试过，这种螺母不是钢或铁制成，不被磁铁吸引，也不是强度较差的铝合金，而应该是一种强度较好的合金材料。下面见图：

tzy · 发表于 2011-7-18 12:19:23

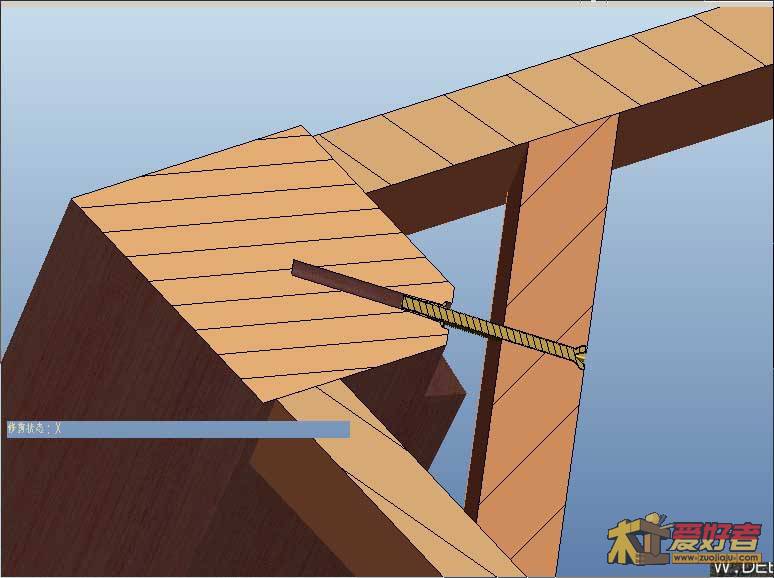

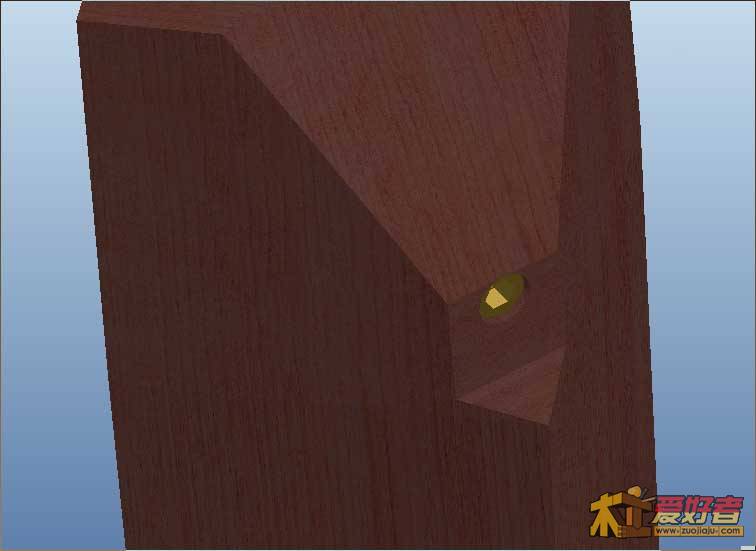

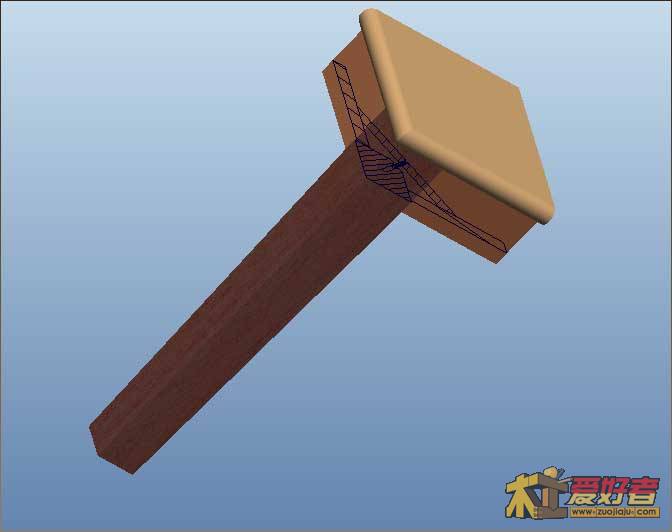

这种内外丝的接合力很强，一张餐桌的一条桌腿就是用一套这样的二合一装上去，而且很牢固。这种内外丝的内丝也是标准的M6机制螺纹，可以和三合一中的螺杆配合使用，由此我得出结论：如果三合一中的澎胀螺塞用这种内外丝取代，将会是使三合一强度和可靠度提升一大步。各们木朋友，你们也说说你们的看法吧！

长空一鹤 · 发表于 2011-7-18 18:47:28

本帖最后由长空一鹤于 2011-7-18 18:57 编辑

楼主在楼上发的这种金属涨塞

一般应用于板式家具和实木家具中的重型链接

这种金属涨塞的外面是粗牙螺纹，内部是机制螺纹

本身一般是锌合金制造

因为锌合金有一定的可塑性，同时铸造的时候由于流动性特别的好，能够有效的提高成品率。

金属涨塞一般就是用内六角板手拧入到木材里，也有用十字螺丝刀拧入的。

目前海蒂诗和海福乐都还在生产这样的金属涨塞

质量非常好，但是在国内不销售

国内生产的这种金属涨塞比较少，平常不多见。使用的场合也比较有限

国产的金属小零件在尺寸精度上，材料上都和海蒂诗和海福乐等进口品牌有比较大的差距

海福乐的很多产品都在国内做了OEM

但是连接件之类的小五金，几乎还都是进口的，因为国内生产这些小五金的水平很差

即便是能生产，成本比进口的还要高，这就是工业差距。

长空一鹤 · 发表于 2011-7-18 18:55:47

至于楼主所说的，将来塑料的涨塞有可能被这样金属的涨塞取代，我个人感觉是不太可能的

第一，工业产品中有个短板要求，也就是要求组成一个整体的各个零件的寿命和强度有均一性。

比如，生产一双鞋，要求鞋底，鞋面，鞋舌这些部分的寿命，要尽可能的一致，这样才能达到最大的经济性。

目前三合一连接件里的母体，拉杆，涨塞，都是处在一个比较均衡的寿命和强度等级，金属的尼龙涨塞一旦取代了尼龙的涨塞。那连接件母体，就会成为三合一连接件的短板。而母体的强度，在目前的工业水平下，已经达到了顶峰。所以，就会造成整体的不经济。

第二，目前很多木友对三合一的问题集中在塑料涨塞上，就我目前观察而言。海福乐还海蒂诗这样的牌子的尼龙涨塞，要么是尼龙的，要么是工程塑料的，强度都是要远比国内大量使用的聚乙烯的涨塞的强度为高。国内的很多五金厂家，单纯的为了降低成本。使用低强度的PE作为涨塞的原材料，这当然是不能达到一般的使用标准的。

长空一鹤 · 发表于 2011-7-18 19:12:01

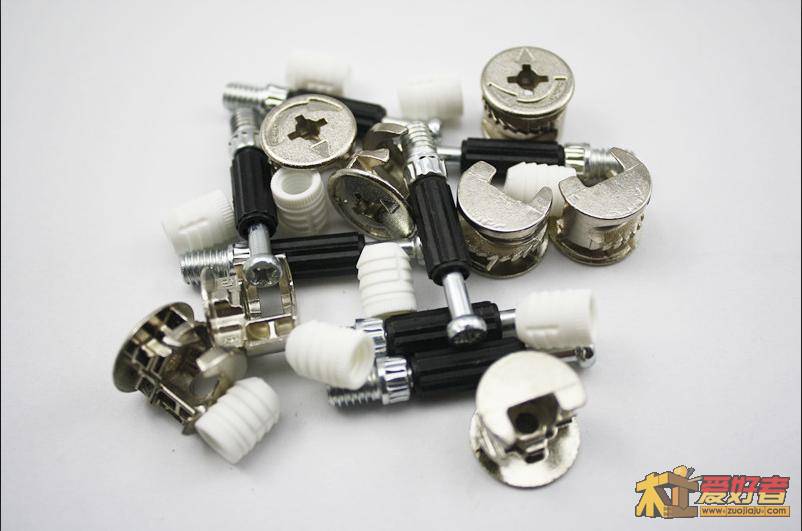

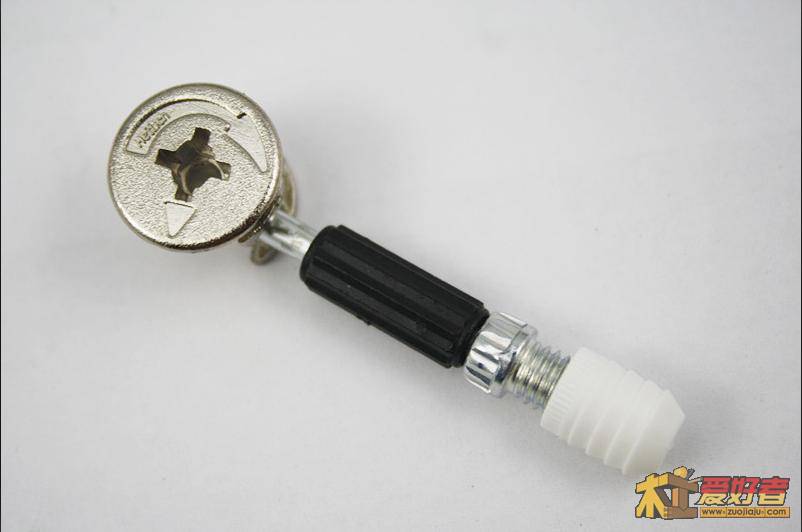

我来发几个三合一的图来给大家看一下


tzy · 发表于 2011-7-18 19:43:49

掌柜的果然掌握了不少连接件的资料，说的还是很有道理。有机会能搞到一些高质量的三合一试用一下，就可以知道它的牢固程度了。
