三合一、二合一使用探讨

tzy · 发表于 2011-7-15 20:05:29

好久没有来到这个网上了，新老朋友们，你们好！

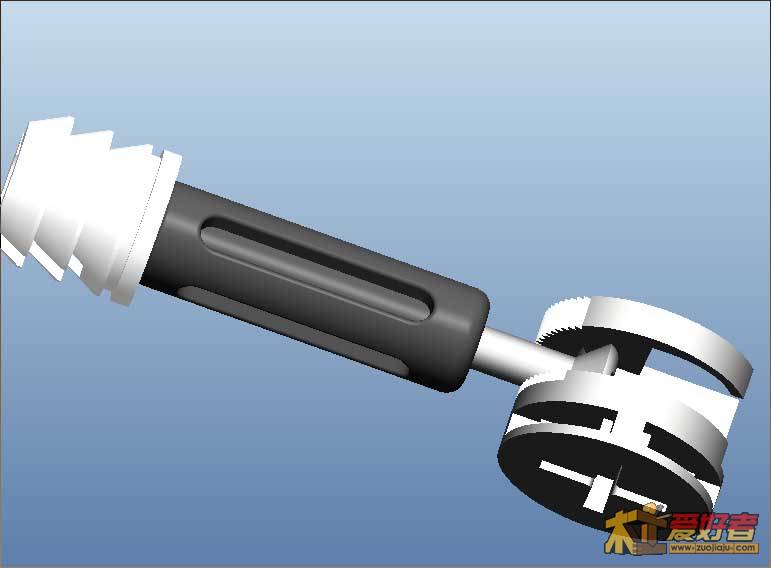

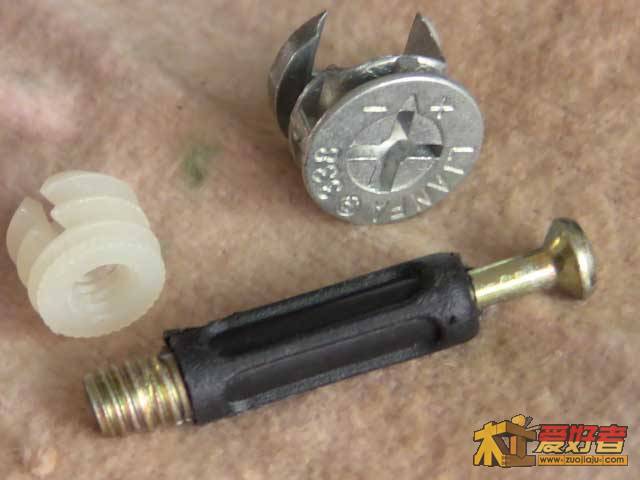

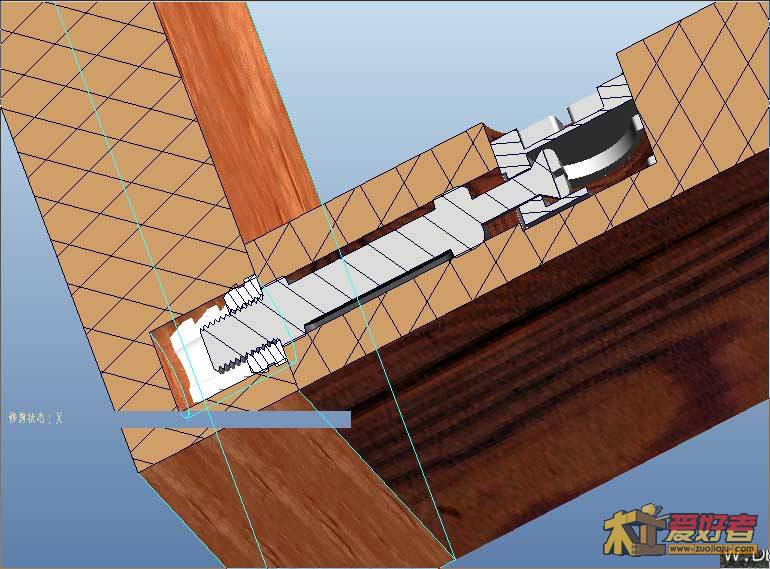

早一响在一家五金店买了200套三合一，两毛五一套，又在另一家五金店买了一些二合一，经过测量，做成了三维图，我想，对于不了解这方面的新手可能有所脾益。三合一全套实物.jpg

subaru1986 · 发表于 2011-7-15 20:17:32

.......天天接触这个东西······你买的这个不算是质量好的三合一·····

subaru1986 · 发表于 2011-7-15 20:24:00

三合一，如果是自己用的，就买好一点的········像这种，过了两三年，稍微受点潮气，那个螺帽就氧化烂掉了····

tzy · 发表于 2011-7-15 20:50:36

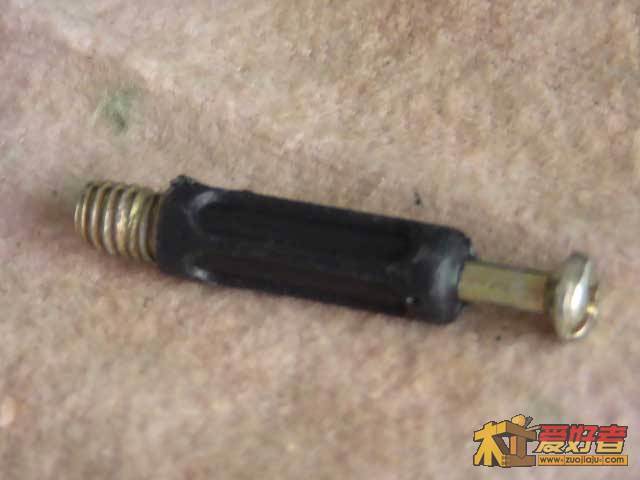

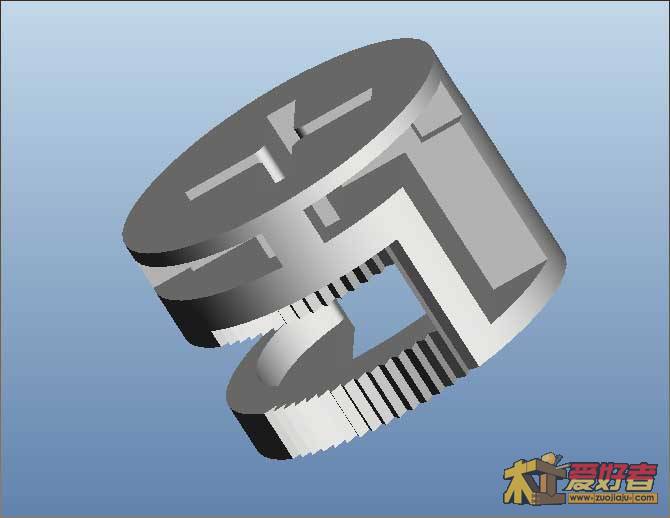

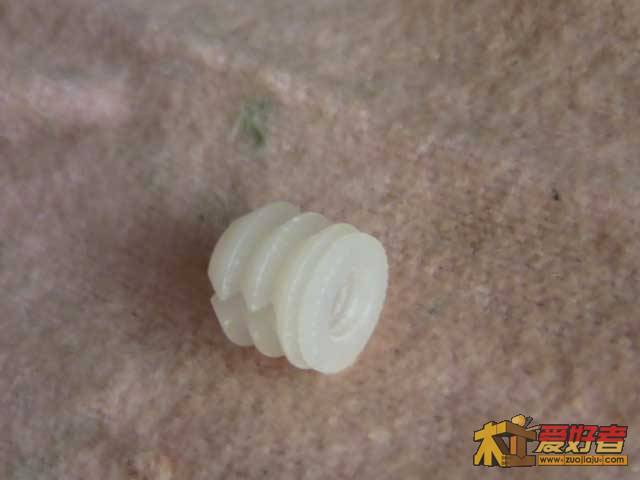

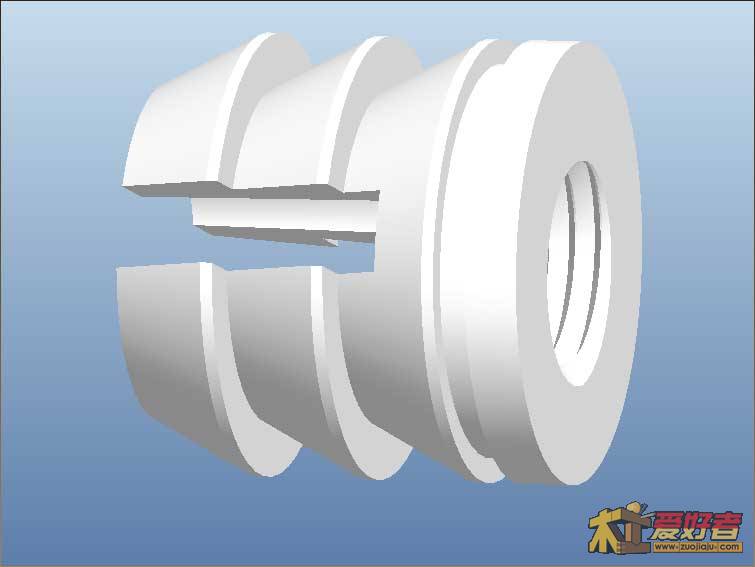

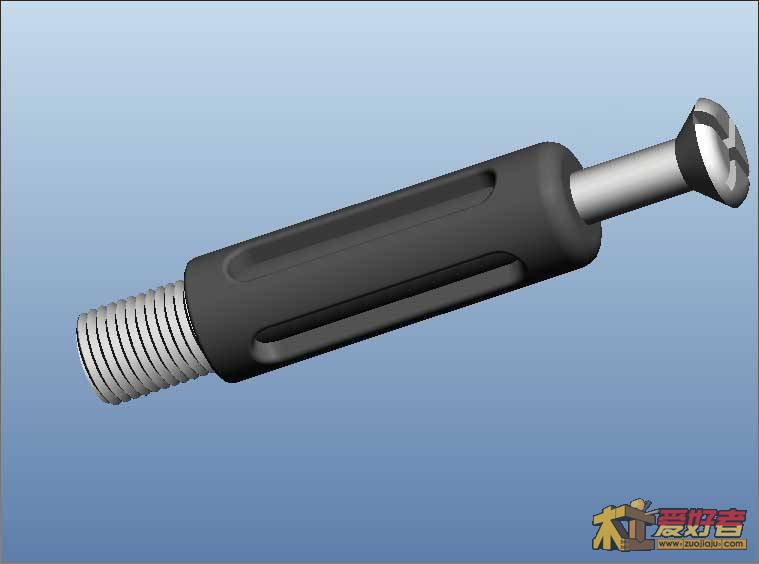

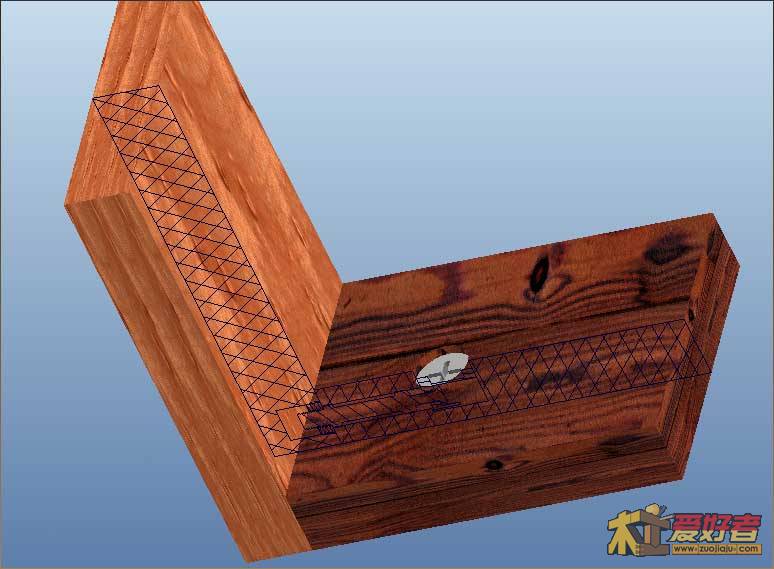

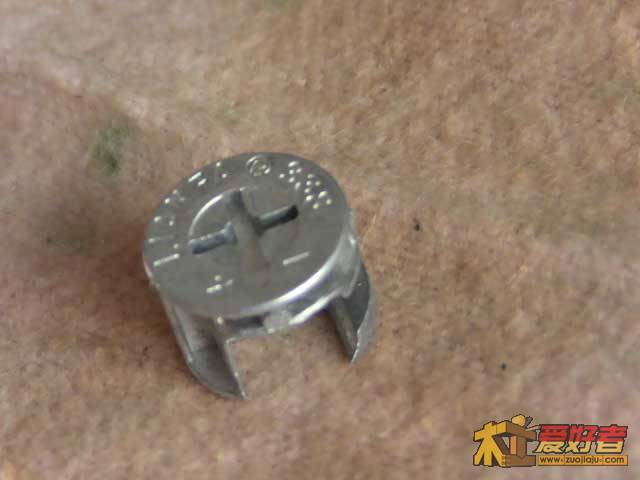

三合一故名思义，就是三件组合成一体来联接呈直角的两块木板，其中有M6的螺杆，如图；螺杆中部有一塑料件包围着，这有两个功能，一、它的最大直径和木板孔相近，塞在孔中起到不会被轻易摇动和转动；二、它的端部限制了螺杆旋入澎胀螺母的深度，起到了限位的作用，螺杆头直径6.5，中间的塑料件最大直径约6.8，所以在木板钻直径为7的孔较为合适；第二个件就是澎胀螺母，是由塑料注塑而成，前端是M6的母丝，后面的圆孔则呈锥形，直径越往后越小，由于螺杆旋入深度的增加，螺杆外径稍稍大于孔径，迫使尾部开了槽的外径向外胀开，而外径呈齿状，从而胀塞在木板的孔中起到固定的作用。这个外径为齿形的螺母塞最大直径为10.8，所以在木板上钻10个的孔让螺母塞胀入孔中最为合适，因为该螺塞的材质为尼龙件，既有弹性又较为结实；最后一个件为圆柱状联接挂耳，由铝合金压锛而成，主要功能就是挂住螺杆头，让其固定在木板的孔内，且通过旋转一定的角度使其越旋越紧，且这个件的外径上也布了一些小齿，能使旋转挂紧的件不至于退回来。这个挂耳件的外径是14.7，所以在木板上钻孔直径为15较为合适。
