双重中毒，自制铁木结合机架

jcz2679 · 发表于 2011-7-6 23:42:58

本帖最后由 jcz2679 于 2011-7-6 23:54 编辑

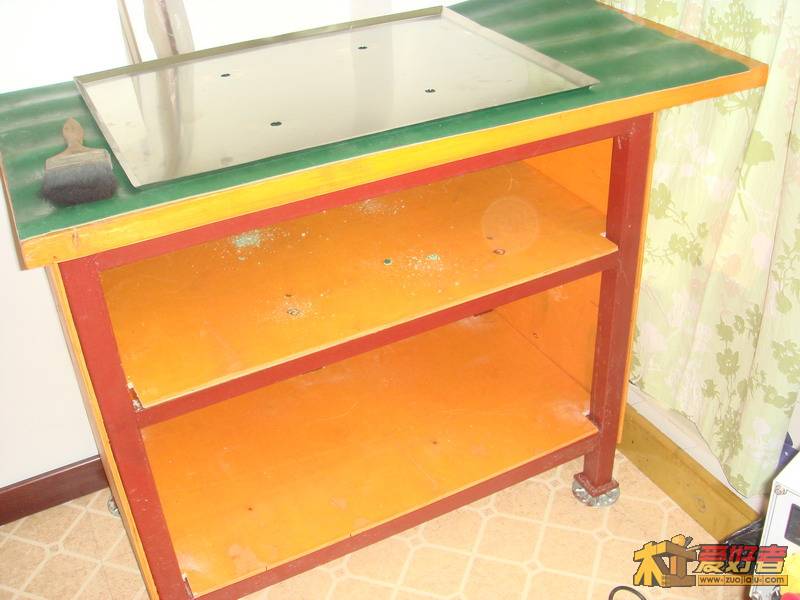

再上几张图，完成这个帖子

大巧bu工 · 发表于 2011-7-7 09:33:42

房子不错，精神劲不错，

龙眼树 · 发表于 2011-7-7 11:00:30

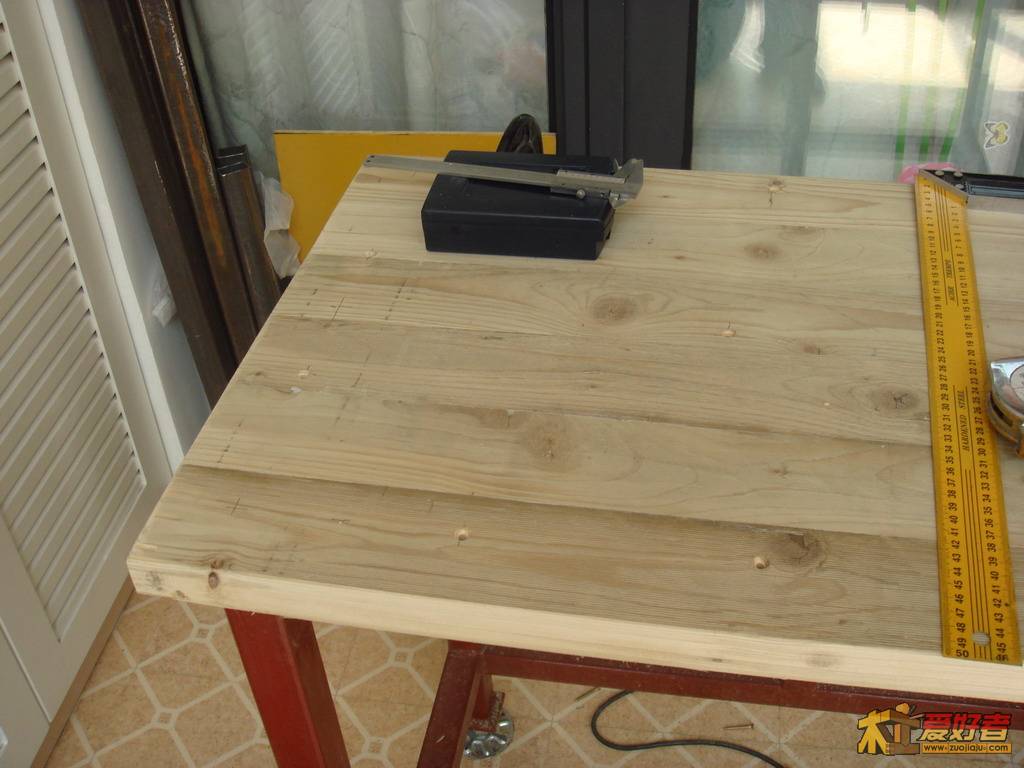

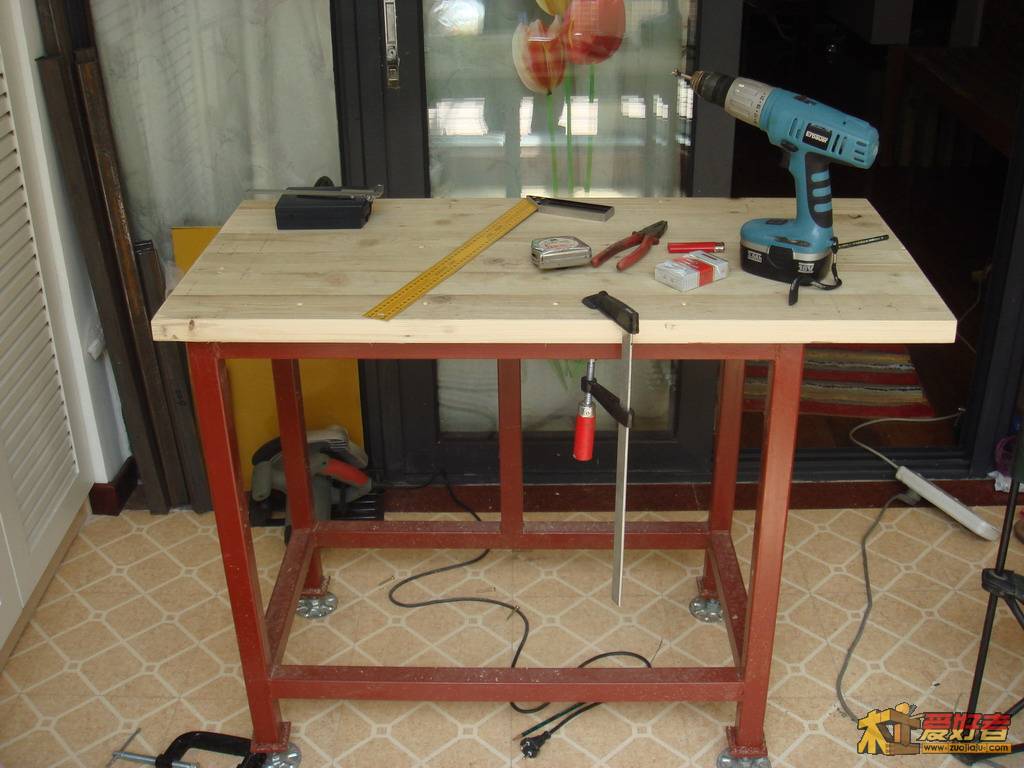

有一个种沉头自攻螺丝，用电钻直接就可以连板一起安装在方管上，不用丝锥。

一生平安 · 发表于 2011-7-7 11:22:45

台面链接处最好能打上一圈胶您用的是自攻丝吗？设备运转后 **震动螺丝会松动台面容易形成共振最好用环氧树脂整体粘起来

jcz2679 · 发表于 2011-7-7 15:02:35

回复龙眼树的帖子

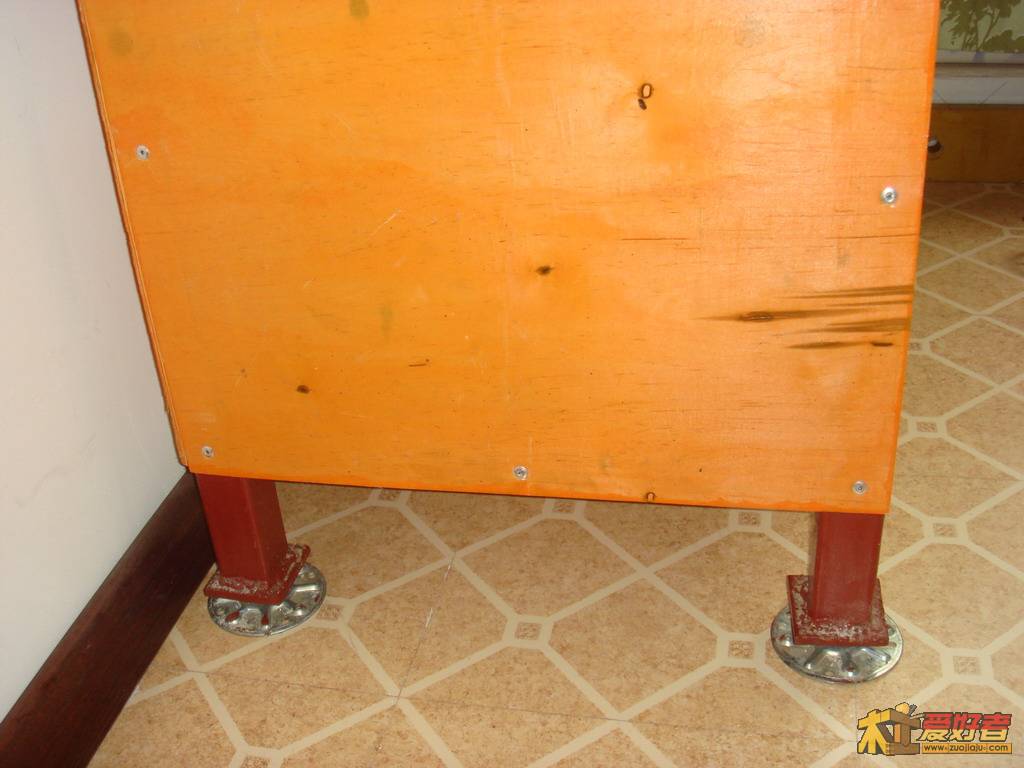

多谢关注，就是用的自攻螺丝，但不是一般家庭装修的那种快丝，紧固力还不错！

jcz2679 · 发表于 2011-7-7 15:10:23

回复一生平安的帖子

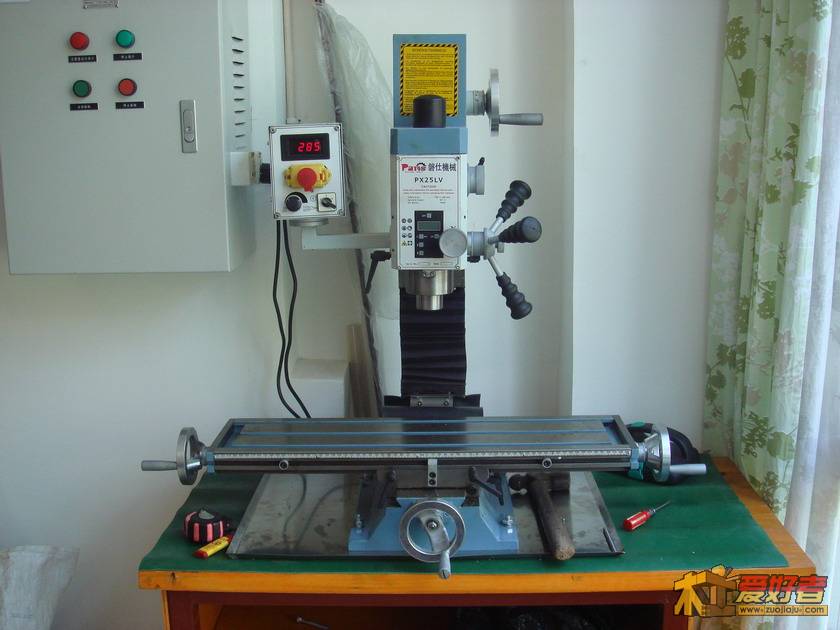

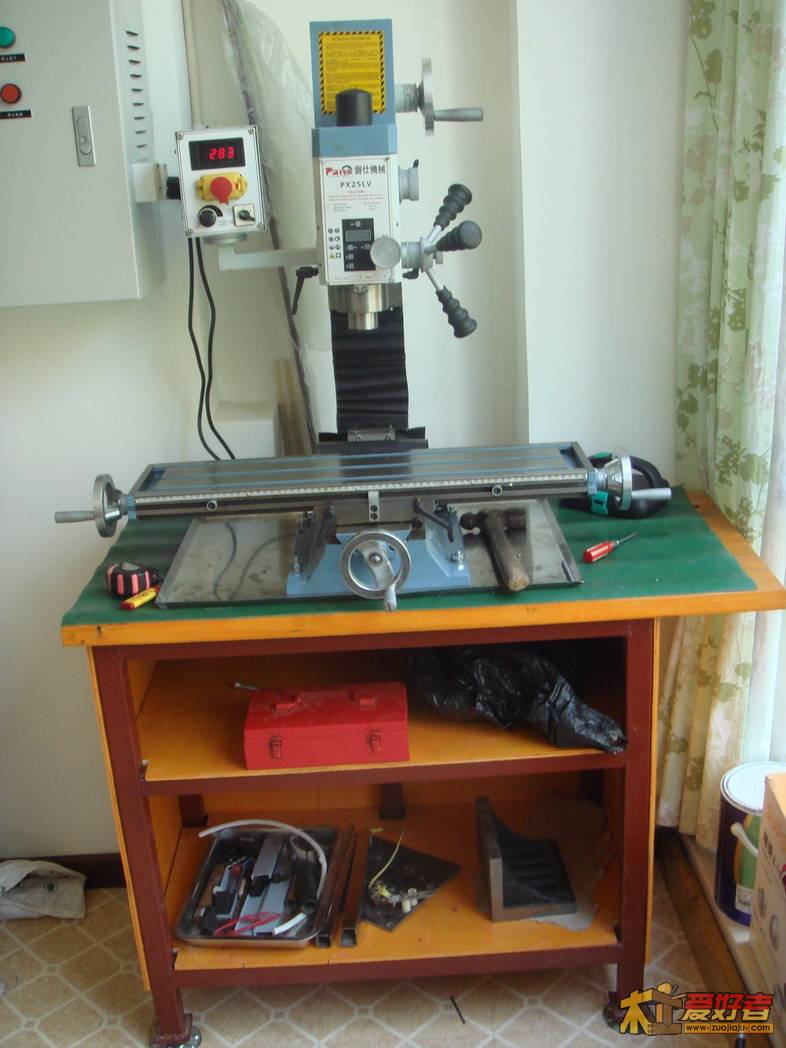

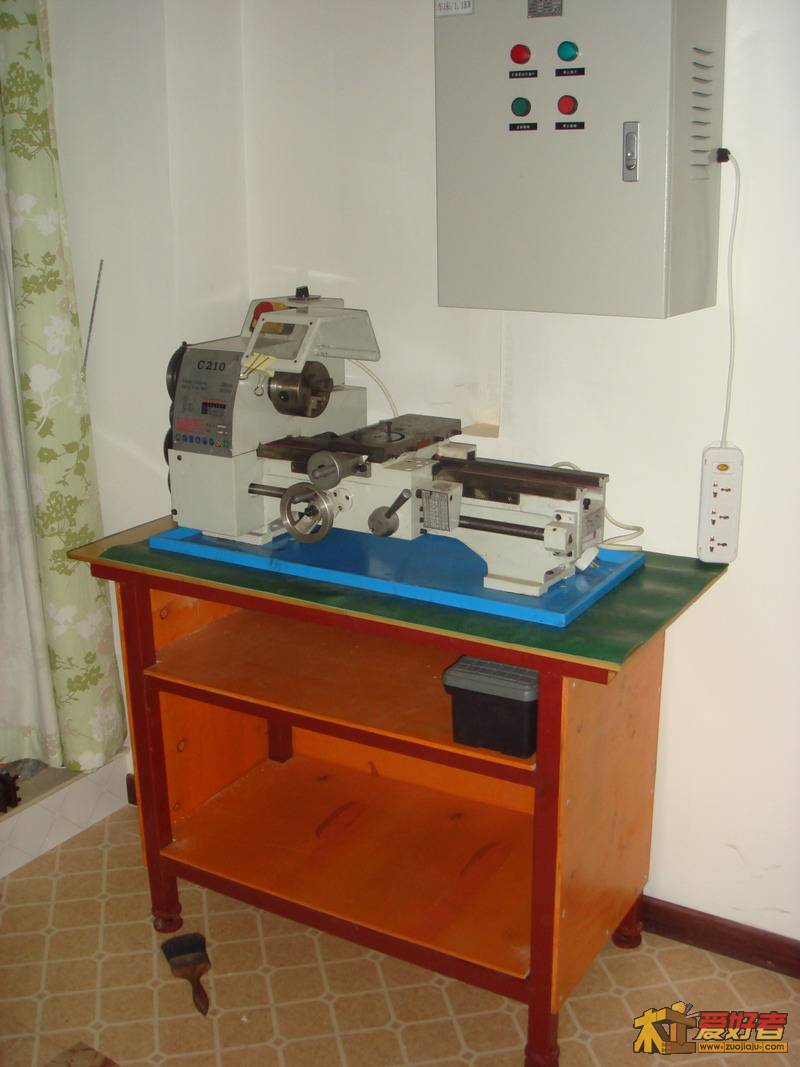

谢谢指教，我是用自攻螺丝紧固的，同时用机螺丝将台面方钢管和台面与机床都紧在了一起，整体强度不错；考虑将来机加工可能加冷却液，用热熔胶把所有螺栓孔都堵上了。经过这些天试用，铣床上了断面铣刀试铣效果也不错。我正在拜读你的大作，倒装锯和雕刻机的台子跟我的设想基本一致，台面还是准备用电木板，天凉快一点再开始吧，木活要在小院里面干，现在天太热了。

一生平安 · 发表于 2011-7-7 20:39:58

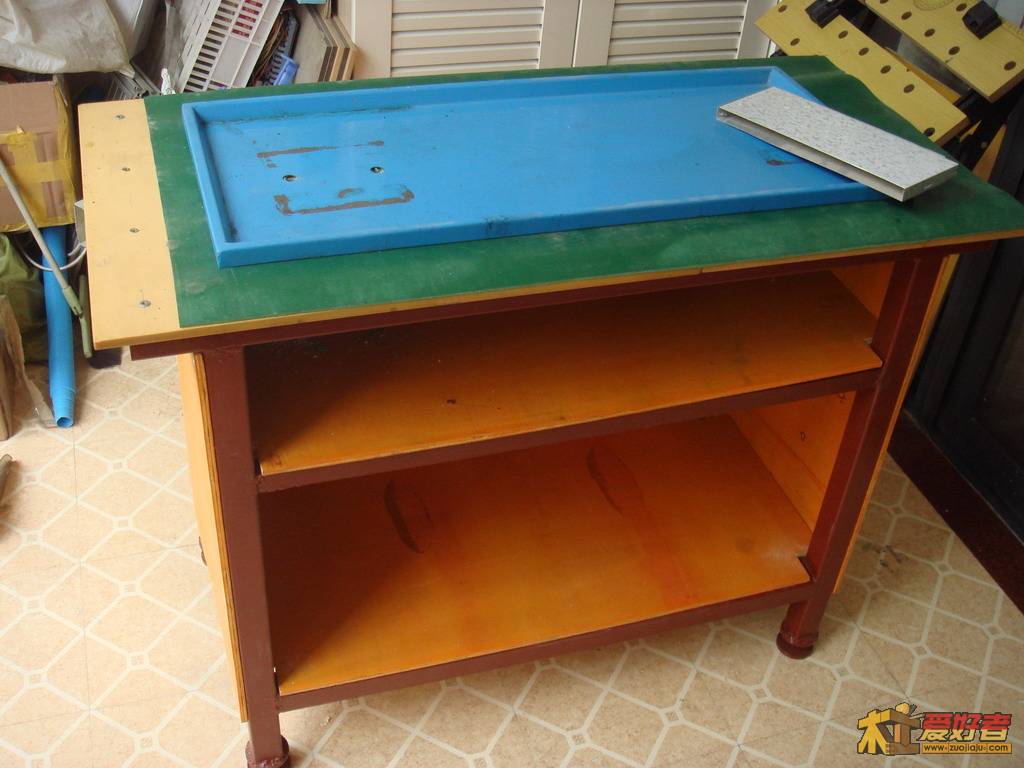

您客气了相信您一定能比我做的更好您要是加冷却液这个油盘子小了点可以考虑加大一点倒装台胶木造价也不便宜啊靠山方面我这个锁紧方式人机共效不是很好当时也是偷懒了希望您的作品能解决这个问题再有就是光轴滑块自身有一定的旷量尤其是在滑块承受较高扭力的情况下（我拆开了可以看到里面轴承芯是塑料做的）所以可能在这方面还要多下下功夫看的出来您做事比我细致应该能解决的很好等着您的大作了
