楼主: jcz2679

双重中毒,自制铁木结合机架

 火.. [复制链接]
发表于 2011-7-6 19:31:47 | 显示全部楼层
我和楼主中毒的轨迹是一样的   现在我好像有点走火入魔了   希望您能控制
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:00:53 | 显示全部楼层
楼主你的原木隼在哪买的啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 22:05:38 | 显示全部楼层
一生平安 发表于 2011-7-6 19:31 ' S( X, h% R/ h$ v* M4 Q
我和楼主中毒的轨迹是一样的   现在我好像有点走火入魔了   希望您能控制

8 g* K+ u6 L$ J多谢各位的关注和指导,“天津之眼”拍的很漂亮中毒再深也不要紧,慢慢解毒吧,现在最遗憾的就是没时间啊!我在外地工作,不忙时周末才能回家,大家看到的“解毒”场所又在郊区,时间实在太紧太紧!!就算是家里的事什么也不干,也仅仅一天多一点的时间来干点,为这把去年未休的年假也搭进去啦,否则现在两个小床子还在地上趴着呢
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:17:38 | 显示全部楼层
回复 jcz2679 的帖子
1 A8 w& J  B8 X  h2 }- }. x/ a
: m/ v: S" z  u4 K电焊不会玩,这东西也是楼主自学的吗
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 22:18:12 | 显示全部楼层
本帖最后由 jcz2679 于 2011-7-6 22:36 编辑
) Q% b% ?1 d+ s" x4 e$ P

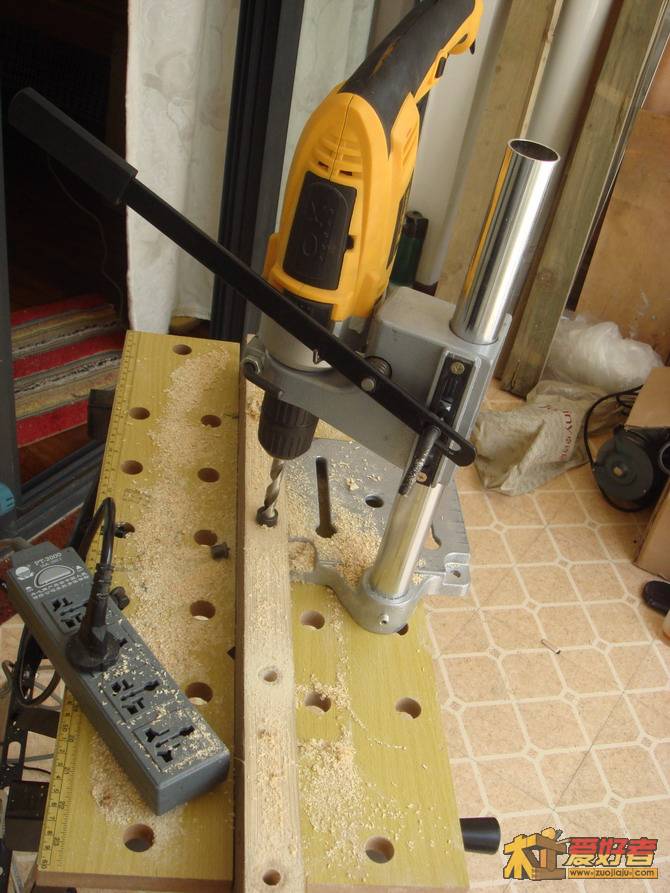

, d9 ^4 I5 v# j6 g; `3 s; z还是言归正传,说说大家关心的问题:1、打孔准确度(貌似圆木榫定位孔没有专用工具就打不准);我理解准确是相对的,只要想粘接的量两块板材所有孔都对应了,圆木榫插入准确、起作用就达到目的了,我用的电钻架子始终沿着被打孔板材一侧平行移动,用直尺和铅笔定位好孔距,再用圆木榫顶尖定位另一快需粘接的板材孔,仍用电钻架子平行移动,基本可满足拼板精度要求。& A/ m, y/ f" E' x) m, E0 b6 i
2、是19楼的问题,如何将电木板,拼好的木板与方钢管有效地紧在一起?没人回复,还是请大家看看我的方法可行不:用4毫米的自攻螺丝(材质一定要比方钢管硬才好),把台面用F夹与床面压紧,按照设定好的位置先住各打略小于自攻螺丝的孔,换4毫米钻头,给台面二次扩孔,再打沉孔,然后用电起子将自攻螺丝逐个攻入,试验了一下很有效!  k7 [2 p! o& u, c: L$ Y  }
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 22:25:34 | 显示全部楼层
回复 ljyh0909 的帖子
* L, D* E, n9 Z. K4 ~  \- H5 Z& Q, a( k$ Y- \7 C7 S9 ~

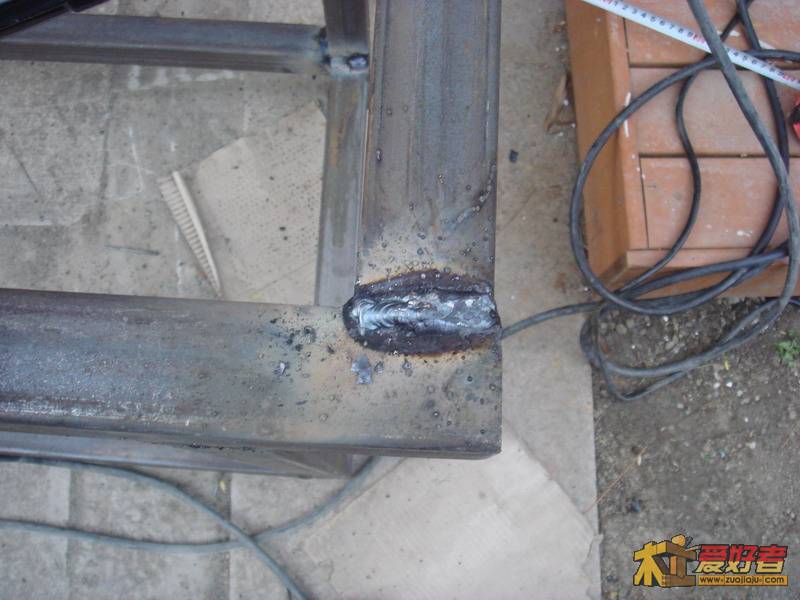

回楼上,因为工作关系,这些基本都接触过一点,也是多年不摸了,现在只能满足2毫米厚的方钢管不焊漏(点成窟窿),外观就不好说了飞溅、夹渣肯定是免不了地
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:32:17 | 显示全部楼层
回复 jcz2679 的帖子
6 _% v+ l8 ^! k3 c1 q
: p0 _' E) i  g3 l7 A  g& c8 P楼主,那个电钻架子我也有一个,我觉得不是很好用啊,就是那个把手往下压的时候,左右咣当,往下打眼总是打不准,不知道是我螺丝没有拧紧,还是他设计问题,我准备在上面垫块胶皮试试,
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:34:19 | 显示全部楼层
本帖最后由 zhyi 于 2011-7-6 22:36 编辑 - s# S/ C  r% B, R

& \  F' |/ m$ E请问楼主那个成套的沉孔钻在哪买的?学名叫什么名字?可以沉金属吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 22:43:04 | 显示全部楼层
本帖最后由 jcz2679 于 2011-7-6 22:43 编辑 : u& A7 L7 ]' _6 h* w
" E0 ?. h3 O9 x
回复 ljyh0909 的帖子& J0 K- k; E3 ~

4 h; k+ y4 u. q" w3 ?打孔时我一般不用台钻架子的压把,直接压电钻把。另一只手扶住台钻架子的底部,一方面可以控制你说的问题,还可以保证电钻的稳定性和准确性。欢迎多交流
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:46:00 | 显示全部楼层
回复 jcz2679 的帖子# q8 i& x+ H& S/ M7 U8 a9 O, Q

" h; q6 ~! @- N$ i& r2 |0 R哈哈   多大的瘾啊   你家领导不反对吗
9 t. C; R$ m- _* A" H5 q
9 e4 u1 I0 z. ~: P! t& Q: v210多少入手的     钻铣的品牌口碑不错    6 r. w# {' p0 H8 q
6 K% b# Y% V/ F9 d  Z
我的小台式    几年前买的    一直闲着   刚开始用
  p, E; m' J& H) r

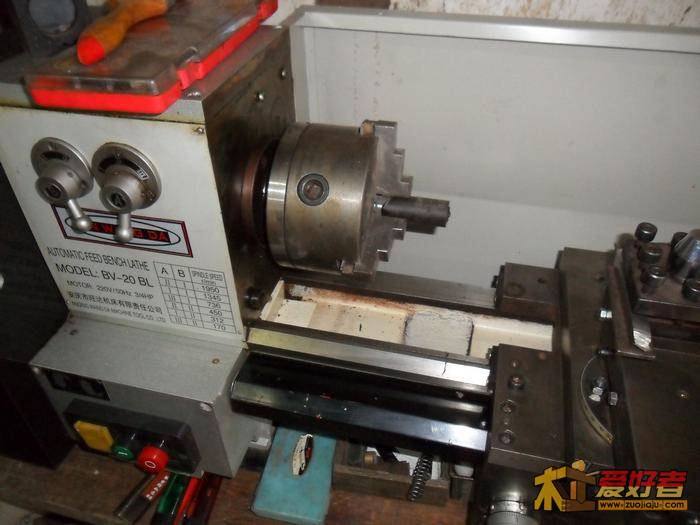

4 d  v( q  B3 X6 M SAM_0985_nEO_IMG.jpg
. H7 }, T( I$ w 2 d; Q8 I2 i9 X

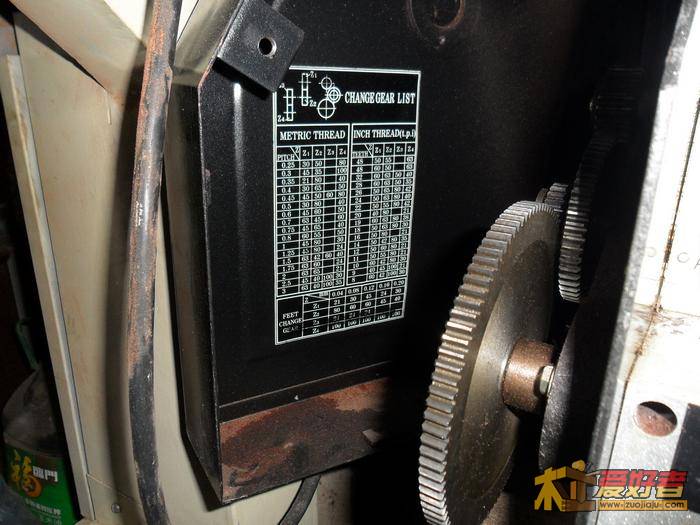

SAM_1007_nEO_IMG.jpg 6 l8 [8 H, E' |1 L, q2 v: b2 ^
; ?: n5 ~% z! B9 _0 U3 S
/ N) v6 `# g) y' E9 f. r1 y & }7 H$ g, P8 {7 o

% z% |: L/ b4 ]* Y* j* s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 22:46:29 | 显示全部楼层
本帖最后由 jcz2679 于 2011-7-6 22:51 编辑 4 x! J0 @6 f- i8 X$ {# H: Y; f
zhyi 发表于 2011-7-6 22:34 # |2 V5 s! ]$ E4 Y6 c
请问楼主那个成套的沉孔钻在哪买的?学名叫什么名字?可以沉金属吗?
2 W9 B: B6 J0 [  x4 T+ ^* i* K

1 E- I7 {5 G1 T( W- \+ I/ L" G* F- T2 v眼很尖啊,这个其实就是钻金属沉孔的,学名好像叫锪孔钻,还可以给金属加件倒角,我是扩展了一下它的功能,也算是“大材小用”吧
% Z6 W5 f" k1 d7 U更正一下,在淘宝上搜“锪钻”能找到。
# M) w, y! j4 ~( k
回复 支持 反对

使用道具 举报

发表于 2011-7-6 22:48:29 | 显示全部楼层
回复 jcz2679 的帖子
, \# _2 N$ c5 e" H6 ?
" Y$ q8 R0 \& R& K" @+ P好,明天我也试试,这估计不用压把,直接压电钻会费点力气
回复 支持 反对

使用道具 举报

发表于 2011-7-6 23:02:26 | 显示全部楼层
回复 jcz2679 的帖子6 y6 k& o2 Z* G

0 c. ?1 N9 d3 G楼主你那个沉头钻头和我的不一样,我的不好用,买回来才知道,几个沉头的头部直径都是一样大的。; n" t8 f# Y1 E) O" r' n% f# d$ a
0 ?$ z5 n$ Y, n你那种怎么用,好用不。" I$ N9 e1 F( F. v( g7 x) M
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 23:26:43 | 显示全部楼层
回复 ljyh0909 的帖子6 P" I, @, Y3 N, [
' \6 R1 e2 m; n5 F

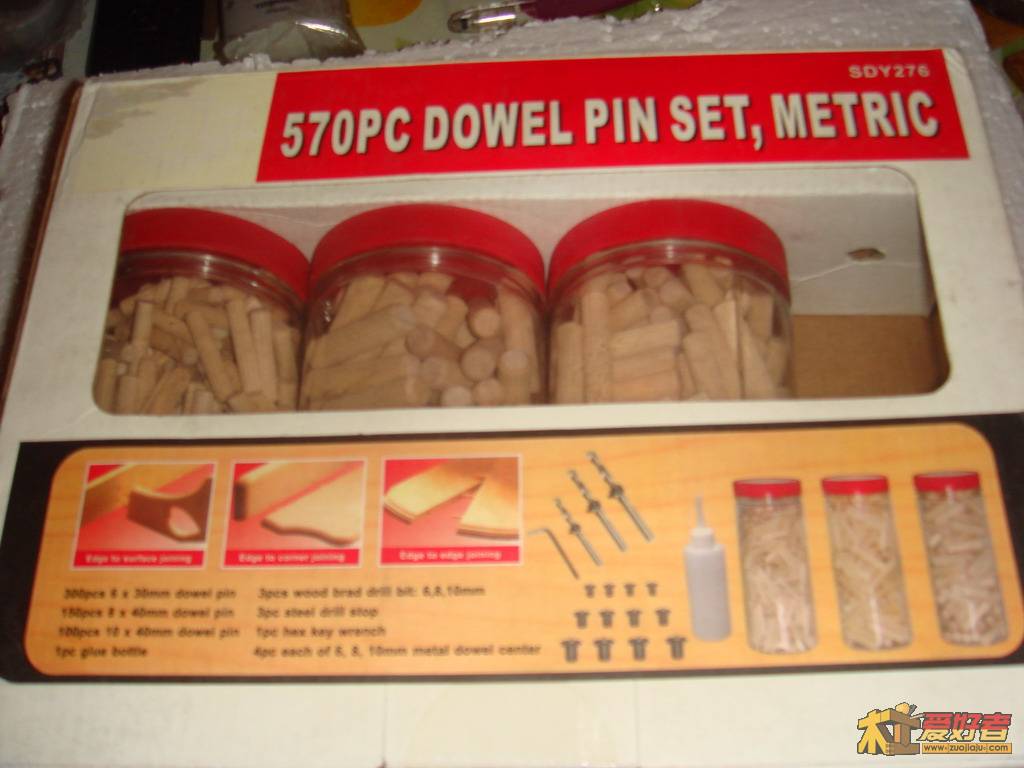

我的是跟圆木榫成套买的,都差不多,限位箍用一段时间也松动,好在我们是业余用用,看图就是这套0 C" ?+ [& _6 A; q
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-6 23:32:25 | 显示全部楼层
回复 一生平安 的帖子- V2 n/ u" f) y, ^. T

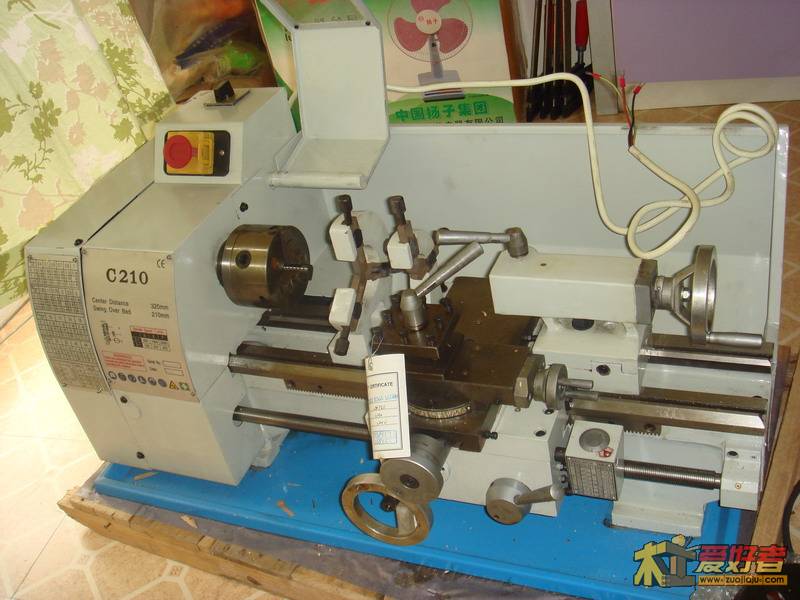

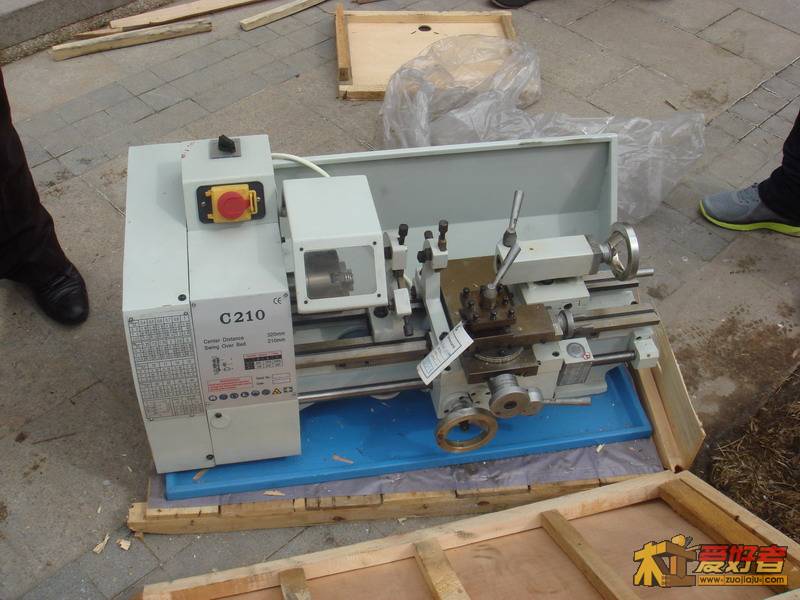

: b2 L% z5 n' T* @* ?看起来您中毒比我早多了,也深多了我家领导还是比较支持滴,没仔细看帖子吧,床架子的防锈漆是领导亲自刷地我的小车床在目前来说算是捡了个便宜,江苏产上海出口压港的,单价2850元,物流到天津124元。我买完没两天就涨到3000了,那也让模型论坛的朋友们一抢而空了。
/ Z  s. a6 O0 f0 O4 P7 |9 ]7 k
回复 支持 反对
