第四课，如何做双榫。

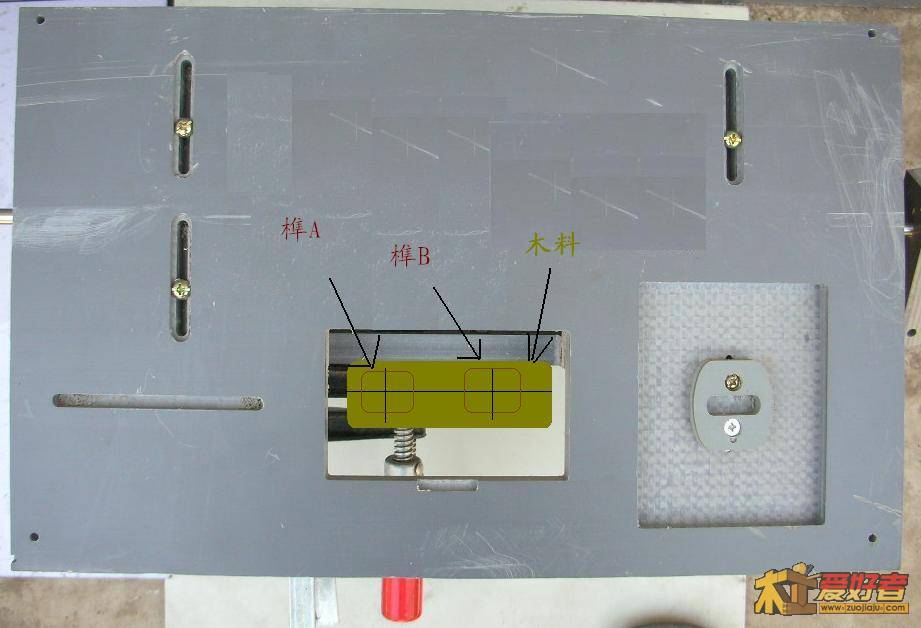

下面的图片是一个开榫机的俯视图。我们要在绿色的木料上开出两个榫卯。上一课已经讲过：主面板是可以左右活动的。所以我们完全可以先开榫A，然后调节主面板，做出榫B。

尽管我们做出了双榫，这里却存在一个问题：如果我们加工下一块木料的榫眼，怎么保证和和这个木料相匹配？为此，我们需要增加些“装置”。

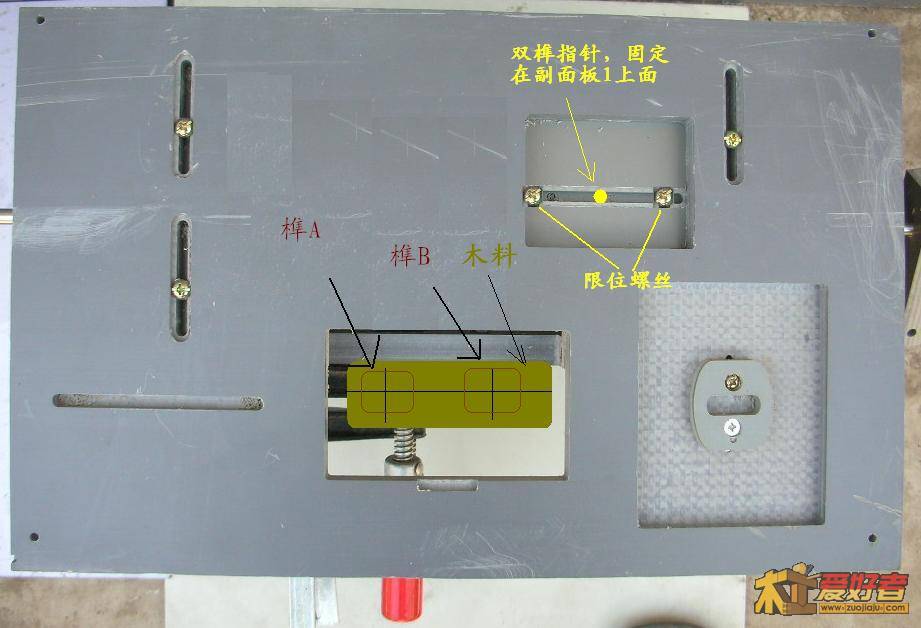

既然副面板2在副面板1上面滑动，我们在副面板1上增加一个“指针”，副面板2上为指针做一个滑道。指针穿过面板2，可以自由左右滑动。这样我们就看清了“左右”的情况。开榫A时指针在滑道的右边，开榫B时则在左边。
光看清“左右”的情况还不行，我们还要让机器“记住”指针的左右位置。所以我们增加了两个限位螺丝在副面板2上，当开榫A时，我们让左边的限位螺丝挡住指针，这样我们便记住了指针在左面的位置。同理，我们可以让右边的限位螺丝记住指针开榫B时在右边的位置。
通过指针和限位螺丝，机器就可以开出批量的整齐匹配的双榫卯和双榫眼了。
因为指针和限位螺丝都在主面板下面，我们必须主面板上开了一个窗口使我们可以观察和操作。
上面讲解的是左右排列的双榫，想想看，怎么才能让机器加工前后排列的双榫？
通过前后双榫系统和左右双榫系统的配合，还可以做出四榫。具体请看大胡子录像。
如果把木料或者装夹木料的面板倾斜，还可以做出特殊用途不同方向和角度的斜榫。
开榫机课堂到此结束，在此感谢各位木友的捧场。

makenyoumai · 发表于 2011-7-14 20:55:19

前边都懂了，一直在等第四讲，终于等到了谢谢，辛苦了

bfc-168 · 发表于 2011-7-15 20:27:03

感谢分享，好人啊

蜜蜂 · 发表于 2011-7-15 22:21:52

弄清楚原理对我们初学者很有必要。

chl42152 · 发表于 2011-7-18 22:05:18

y用心之人

790607 · 发表于 2011-7-22 21:56:25

愁的是下边的木料咋固定，我没F加

65376180 · 发表于 2011-7-24 12:28:24

本人出售雕刻机如果需要请联系我QQ65376180.价格保证给大家低廉，质量保证一年内坏掉的配件免费上门维修！

zghsgi · 发表于 2011-7-25 09:07:18

重观此帖，楼主乃有心之人，赞！！！！

青春舞曲 · 发表于 2011-7-25 10:53:47

好帖要顶啊。{:1_196:}

aver · 发表于 2011-7-25 12:59:11

重新将这个贴子再看了一遍，终于弄懂了，看来要准备动手做一个了

aver · 发表于 2011-7-25 13:06:20

突然想到模板应该怎么制作呢？应该是一套模板对应一种榫的，但模板如何做出来呢？LZ能提点下不？

纯香男人3 · 发表于 2011-7-26 15:37:34

你太有才了

纯香男人3 · 发表于 2011-8-7 23:08:51

开眼了啊太有才了

alihong · 发表于 2011-8-8 10:38:03

好帖子，先收藏起来看看

老古董 · 发表于 2011-8-9 00:44:34

有启发！收藏；慢慢研究！
