% ~7 q2 Y4 y+ y第二课：做一个最简单的开榫机 感谢朋友们得鼓励。上一课我们实际讲了两个内容：1 开榫机原理，2认识了开榫机里面的关键部件之一：主机面板。主机面板上面有三个关键的部件，还记得是什么吗？对，是模板针、轨道针、和铣刀。 这一课我和大家一起来做一个最简单的开榫机。做开榫机？我没有听错吧？这个东西这么复杂，我现在还是一头雾水，怎么会做出开榫机？ 呵呵，一点也没听错。其实开榫机并不像你想象的那么复杂。（出于实际考虑，还是用意念做吧，呵呵） 找三块板子，第一块作为主机面板，做成上一课讲到的那样。轮廓长方形就可以。关键是上面的两针一眼。 第二块做成下面图中的样子。上面做出模板槽 铣刀窗口和轨道。 第三块更简单了，只要能夹住木料就行，随你想象来做。

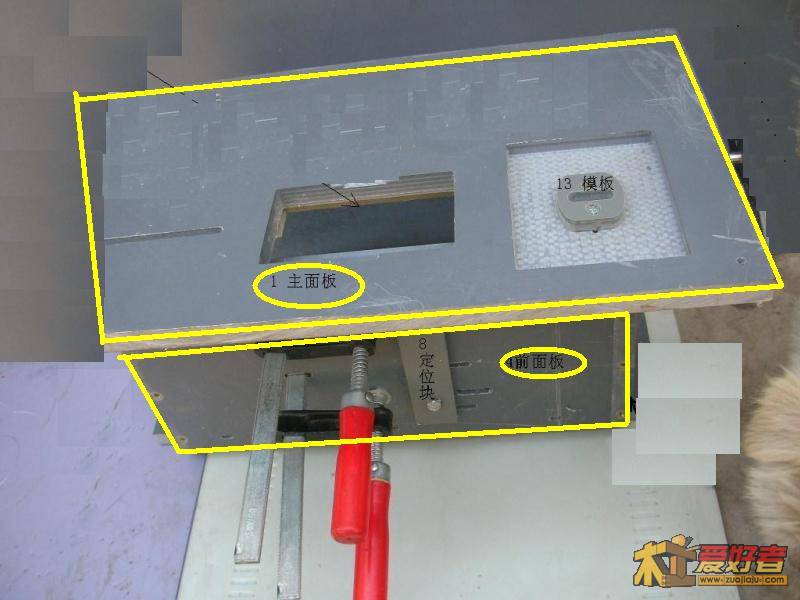

8 p* f" F+ v G8 [/ w: C! v) Q两块板子成丁字形连接。上面平放的板子叫主面板（我起的名字，呵呵）下面竖放的板子叫做前面板。 主面板是开榫机的“工作台”，模板要放在工作台上。雕刻机得铣刀也从这里伸到下面的木料上去工作。 8 L& b4 j9 M, m- J; l1 R$ y% Y. T+ b
前面板的作用很单一：夹持木料。上面的孔都是用来穿木工夹的。 : z+ I$ k& r5 t7 ]3 o: y

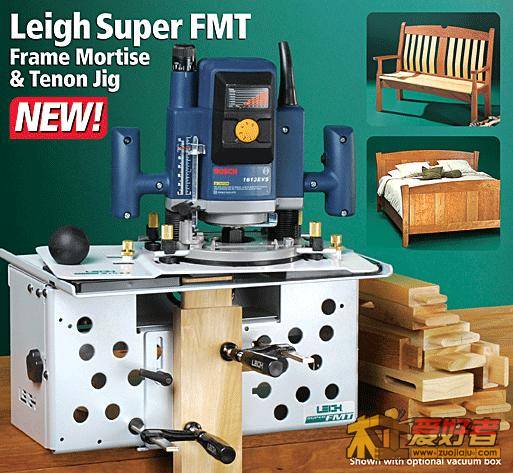

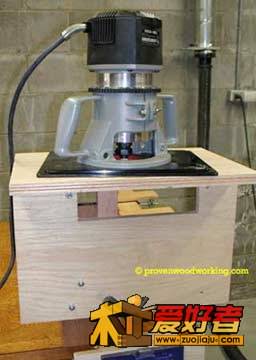

下面重点看看主面板，请你指出主面板上都有哪些“部件”，都是做什么用的？ 主机面板上面主要有模板槽、铣刀窗口、轨道三个部件，分别对应主机面板上的模板针、铣刀和轨道针。模板槽是用来放模板的“容器”；主机面板上的铣刀穿过铣刀窗口来工作，轨道针沿着轨道左右滑行，让主机面板不至于“乱动”。 如果你有兴趣，完全可以按照图片样子弄三块板子来做出这么一个最简单的开榫机。尽管这个机器还有好多缺点，但是它的的确确就可以铣出漂亮的榫来了。 下面展示几个简单或复杂的开榫机，你能在图片找到这三块板子吗？ 插图很凑合，大家也凑合着看吧，可以锻炼你的理解能力。留几个问题，检验你是否认真看来着。 1 最简单的榫机用3块面板组成，分别是________________。 答案：主机面板 主面板 前面板 2 哪一个面板的功能非常单一，只起到装夹固定木料的作用？答案：前面板。 3 主面板上三个关键的部件(部位)是什么？ 答案：模板槽 铣刀窗口 轨道 |
