DIY集成木工工作台

黄花梨 · 发表于 2010-3-23 14:55:01

回复 26# RABBIT0596
上个图学习学习，我觉得16的光轴有点软

繁星点点 · 发表于 2010-3-23 16:57:50

一米长的话，20的可能都细了更别说16了除非用带基座的

liminxin1964 · 发表于 2010-3-23 17:45:27

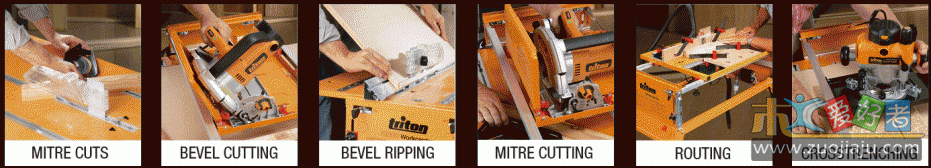

看看成熟的产品，或许给你一些主意。或者去 http://www.tritontools.com/download-videos/ 看视频http://www.tritontools.com/download-videos/

木工老万 · 发表于 2010-3-23 17:52:55

不管是加工件移动，还是刀具移动。原理上都能达到切削目的。
楼主这样搞精度无法保证，因为机架的强度无法保证
还是返回本源让刀具不动，想想怎样更好地去移动加工件才能精密裁切吧

ZAZ · 发表于 2010-3-23 20:07:00

解决了新手使用电圆锯、电刨、和雕刻机等问题。
; [; T" k/ [% z& g1、这3类手持电动工具不需要倒装，避免各类安全隐患。
! B, T: o" \" m; R0 l% u: ]% T( }2、 ...
8 B+ Y" Q# |% t) }8 O R. kRABBIT0596 发表于 2010-3-23 11:14

LZ考虑问题是有道理的，解决问题的设想在原理上也有可行性。无非是要解决X、Y两个座标的移动，并可以安装锯、铣等多种工具，集多机的功能为一体，实现锯（切割）、铣（铣边槽、榫）之类的功能。这也是无奈之举，没地方没米啊。总不能各种机器都买吧，再说买了也没地方放啊。这就是中国式木工DIY的现实。
所以，对LZ们的设想要鼓励，要提倡，要给以积极的支持。
LZ的设想之大不足，是结构的刚性太弱，四根光杠加滑块组难以承受机器的重量。

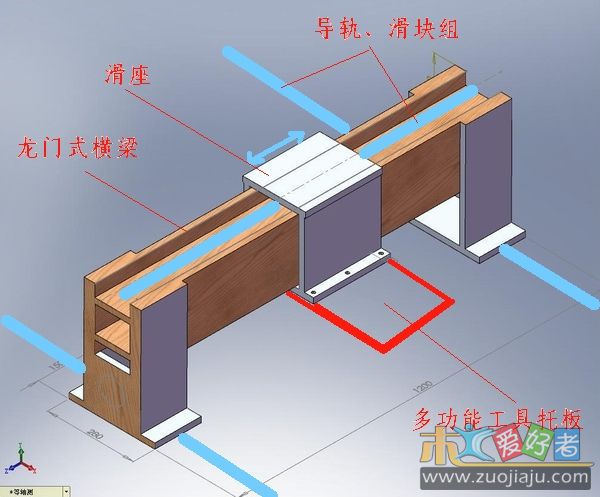

说实在的，我也一直在设想，也画了草图。设想是在一个长方形工作台的两侧安装两根圆柱导轮，其上架一龙门式横梁，横梁上安装导轨并有一滑座，滑座的下部有一块多功能托板，托板上可根据需要安不同的机器（圆锯、雕刻机等）。
横梁用18mm的多层板制作，这些日子一直在找质量好一点的多层板。只要龙门式横梁及滑座方案解决好了，多功能托板设计好了，就有希望了。当然，加工和组装的精度十分关键，务必精益求精。


楚其森 · 发表于 2010-3-23 20:42:57

构想不错，具体问题也不少，怎样解决和完善，期待；祝你成功！

独脚狩 · 发表于 2010-3-23 21:41:37

本帖最后由独脚狩于 2010-3-23 22:00 编辑

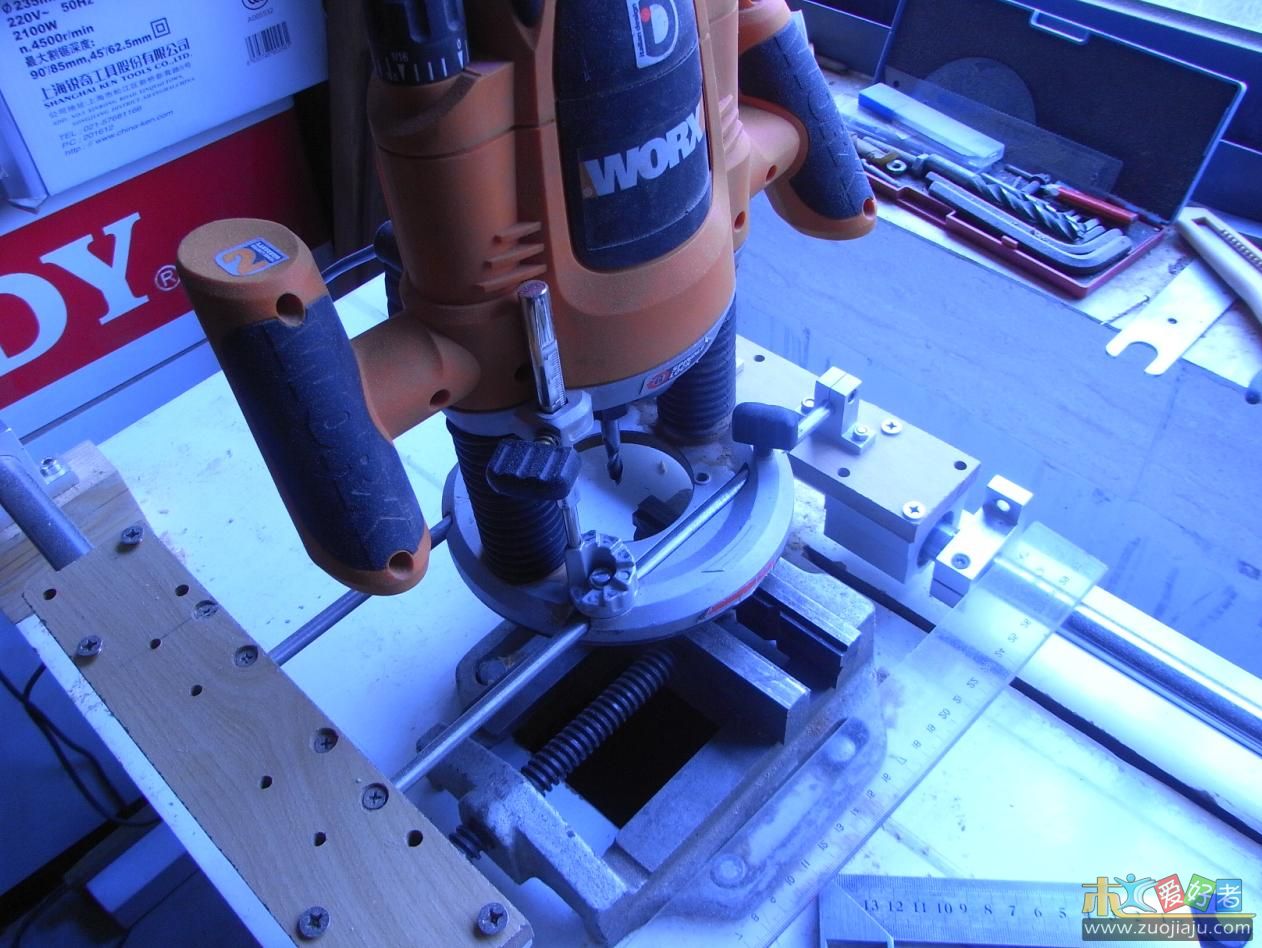

这种我是做过的,有点建议如下:
1.不设计太大,板一般不需要放在下面加工,铣边之类的倒装较好,比这个精确,但可以竖着开槽之类就可以了,做榫是强项,所以要横小竖大,
并都能锁定,工作时永远只解锁两轴,(要么横向,要么竖向,有模板例外)工作稳定.横向不建议用横向轴承,四个支撑架即可,方便锁定且移动相对小且少.

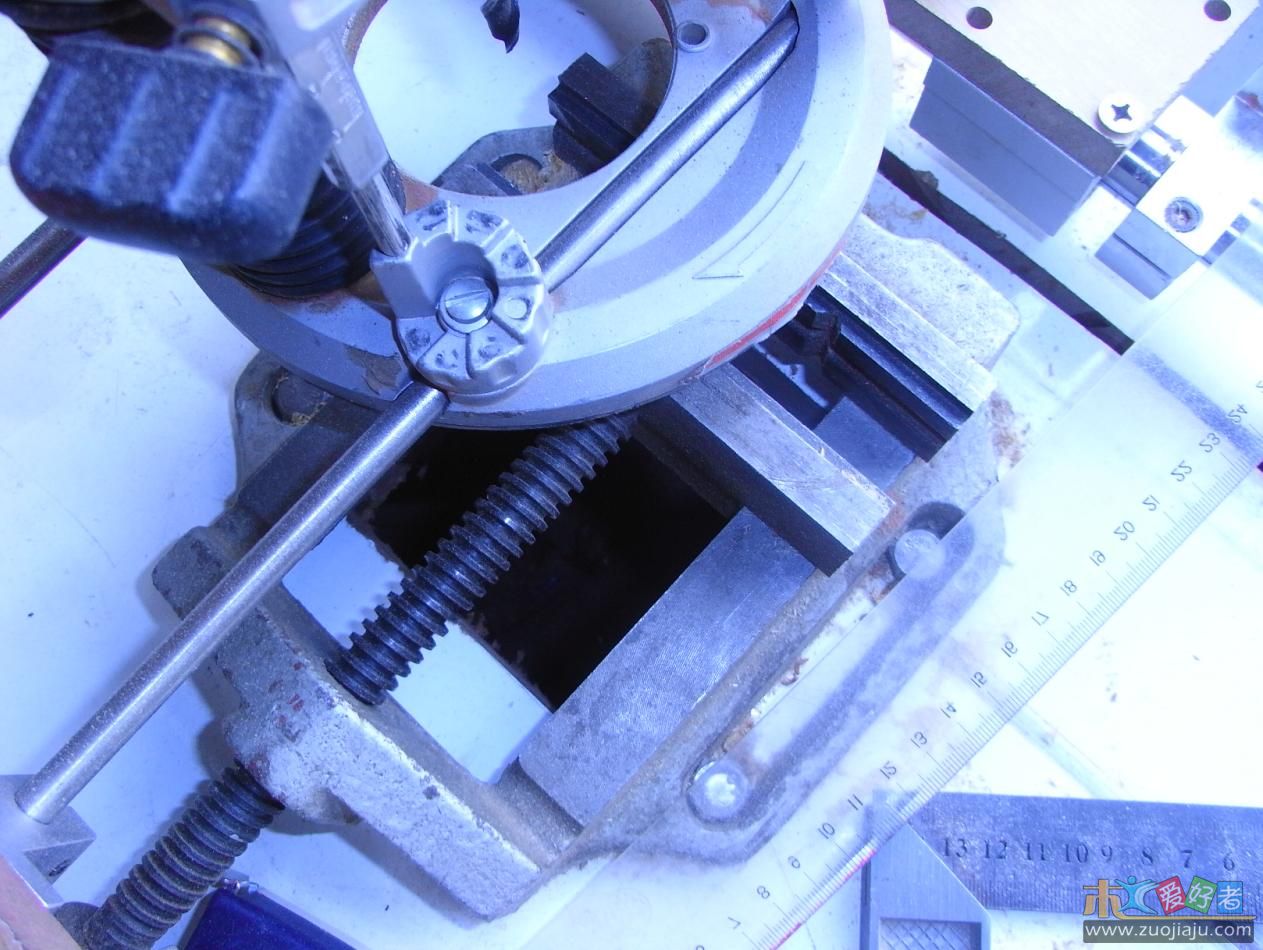

2.夹具要考虑周全,下在要装平口钳,快速夹,及垂直边,就是说要下面要竖块板子,有个垂直平台及考虑F夹的位置.方便做有角度的东东.
3.上面的光轴安装时要有基板,光靠光轴是不稳定的,就是说安装上面一层的时候跟下面一层是一样的,也要安装在一块板上.
4.20的光轴可安装60CM够用了.
5.与倒装互补.可以说各有千秋.单纯这个也不行.倒装也有很多缺点.
6.雕刻机面板换铁的,这个由于是悬空的,不比倒装的有支撑,所以要防止变形.外形变小有利于测量观查.拿下雕刻机便可以倒装
7.安装时永远只先装三个脚,第四个自己会找到位置的.
8.防止抖动要进刀方向正确,切深不要太大,刀具锋利绝对没问题,可以坐下来慢慢来我觉得很有情调.比倒装的操作舒服.
