|
|
发表于 2016-12-12 13:01:50
|
显示全部楼层
本帖最后由 ywyx1 于 2016-12-12 13:59 编辑
2 v( m8 g" S; ?7 ~- P1 J0 ]' `! q' B, n0 \) r% `8 w) D' D
哎，机械同学，我都不知道说你什么好了，我只是暂时没时间继续指出你的问题，你就又犯了一次同样的错误。5 j' D- i; q; F C4 E3 R8 A
还记得你当初发的原帖内容是什么么？你如果忘记了我就帮你在下面贴过来，请你自己再看一遍，自己说的到底是什么，估计你自己看完都得脸红！
4 u2 d6 J% { {8 @ i你当初的主张根本就是在表达：单一的金属材料通过现代的冶金或淬火工艺就可以完全淘汰贴钢这种金属复合材料！你当初口口声声反对的金属复合材料你自己却在不断证明它的工艺如何现代、质量标准如何如何高，自己打自己耳光也不用打得这么彻底吧？ & U" Q2 Z6 S" Z% c! Y
之前你犯的错误是因为你根本没弄明白什么是金属复合材料！现在你明白为什么我一再问你什么是复合材料了？我是在给你机会改正自己的错误！# _1 a# A& l7 F- a! E
在我证实了贴钢就是金属复合材料以后，又开始概念不清，拿质量标准来说事。你到底明不明白材料种类跟质量标准是两个完全不同的体系？你到底能不能区分开材料种类、生产技术（加工方法）、质量标准之间的区别？
) n& N8 E# c S. O2 |) c看来你不懂，那我就给你讲讲：
$ r# `) D( u8 b! ~8 [$ ]2 i' i5 W贴钢和你所谓的金属复合材料（实际上是包含贴钢的）是相对于单体钢这个概念而言的，是将单体钢分层贴合到一起进一步加工出来的金属材料，你所罗列出来的那些所谓的复合材料有相当一部分如果用到木工工具或者刃具生产中的话就叫贴钢或夹钢，只不过是在不同行业领域中的称呼方式不同而已，就像440C是美国的不锈钢牌号，中国的对应型号是9CR18MO,日本的牌号是SUS440C一样。不用我给你出示表格吧？！) [& K0 b d, ?2 w+ `, S
锻打、焊接、熔接、甚至胶粘这都属于生产技术（加工方法），只要质量好、价格人们能接受，工艺当然是越高级越好，你回头看看整个帖子，到现在为止没有一个人反对生产技术进步、采用更好的方法来制作贴钢呀！
2 F0 x& k2 F0 M" J你所说的那些什么“夹渣，分层，夹层，未熔合，无损检测”我根本无需去查，看字面就能明白它们属于质量检测体系的内容，质量体系标准当然是越严格越好。但是你没弄明白一件事：质量如何和加工方法根本不是判断它是否复合材料的基本条件！给你举个简单的例子你就明白了：烤焦了的红薯是属于质量不合格，但你不能否认它是烤红薯！2 x1 n8 _: ]- z( v" t5 Z* E; H! }
3 V; C+ L) X( M- ^6 |

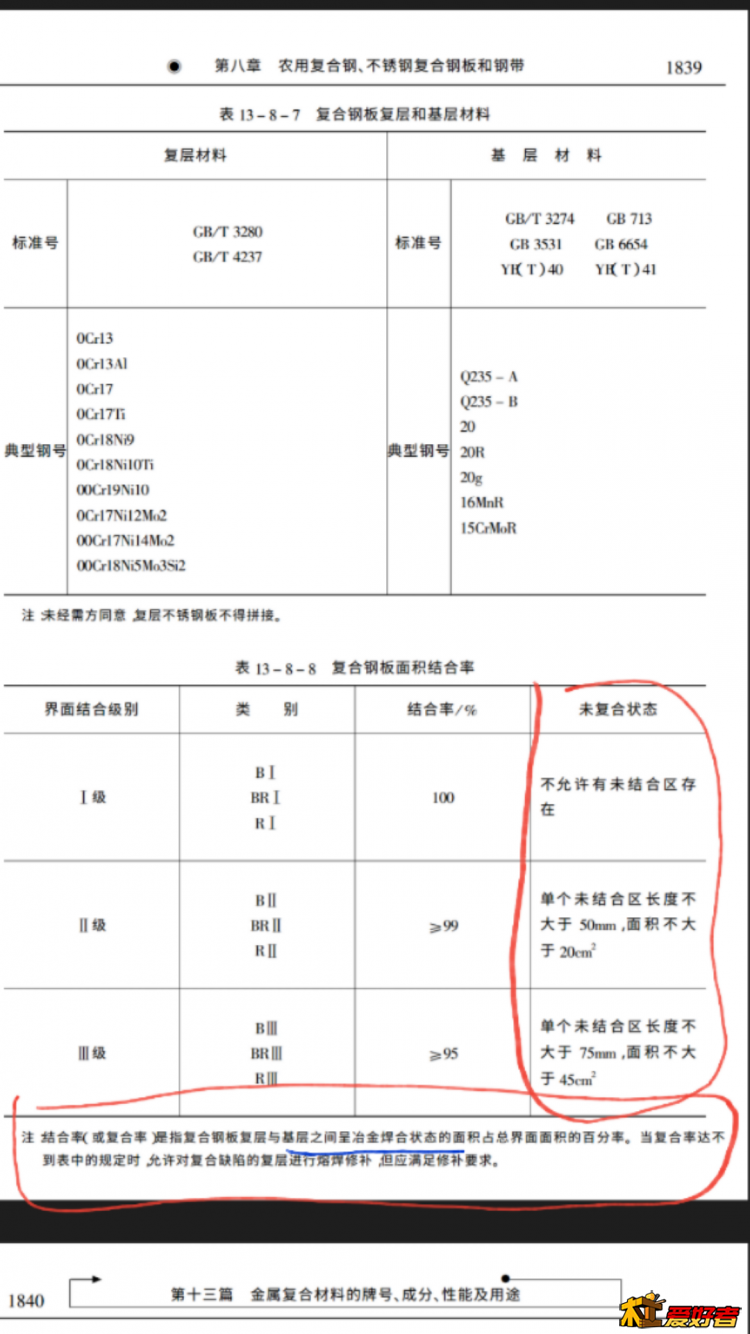

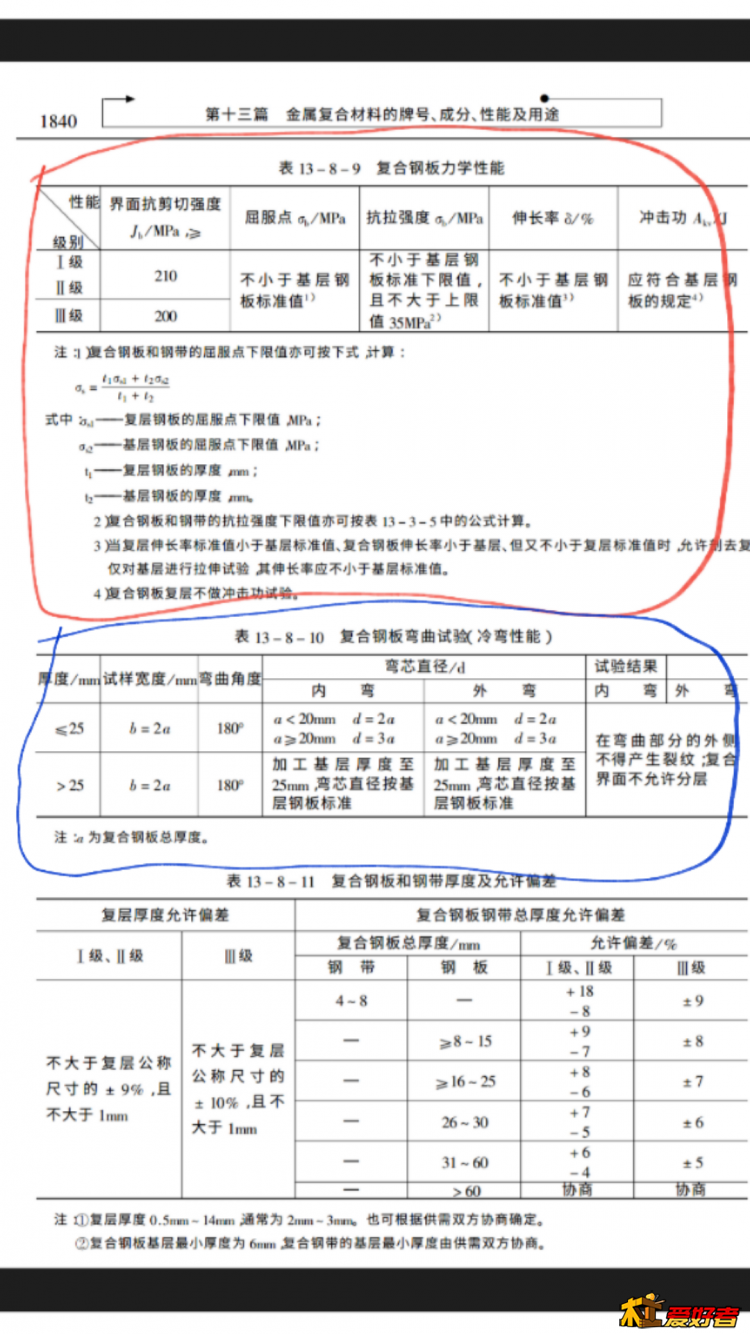

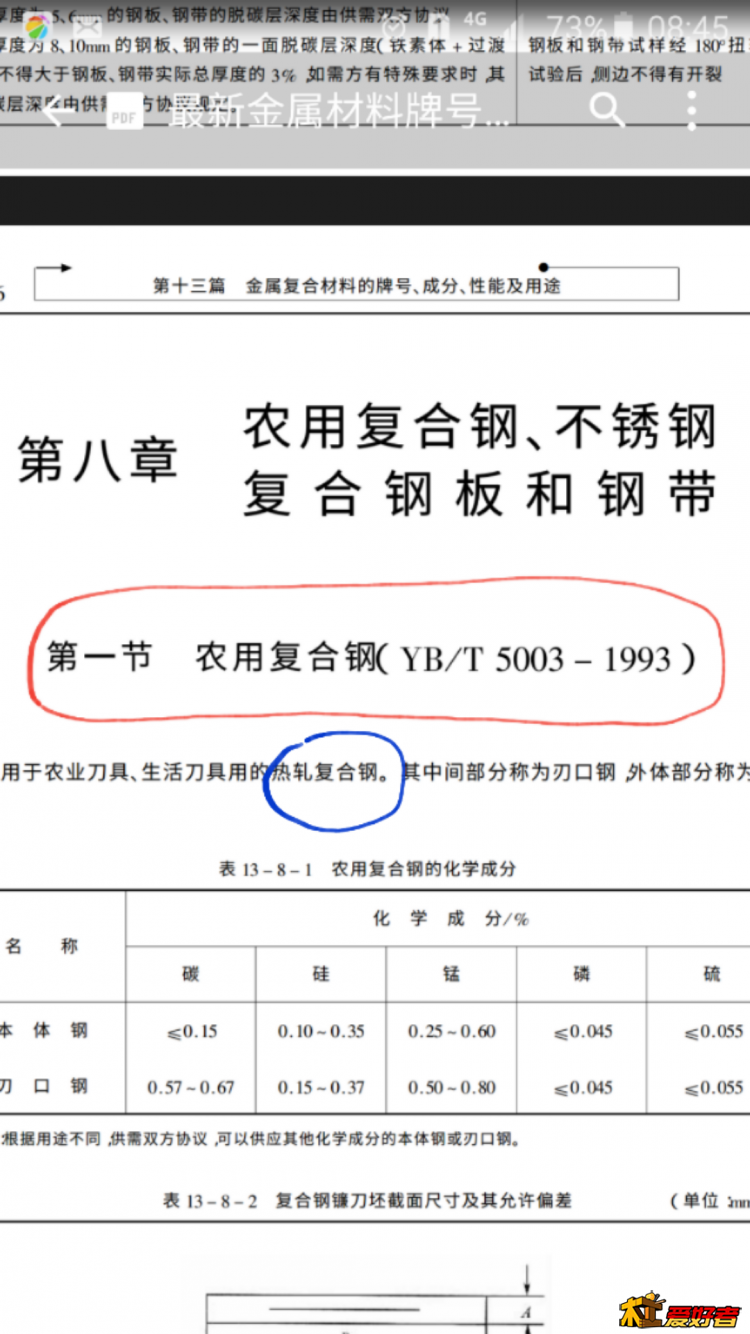

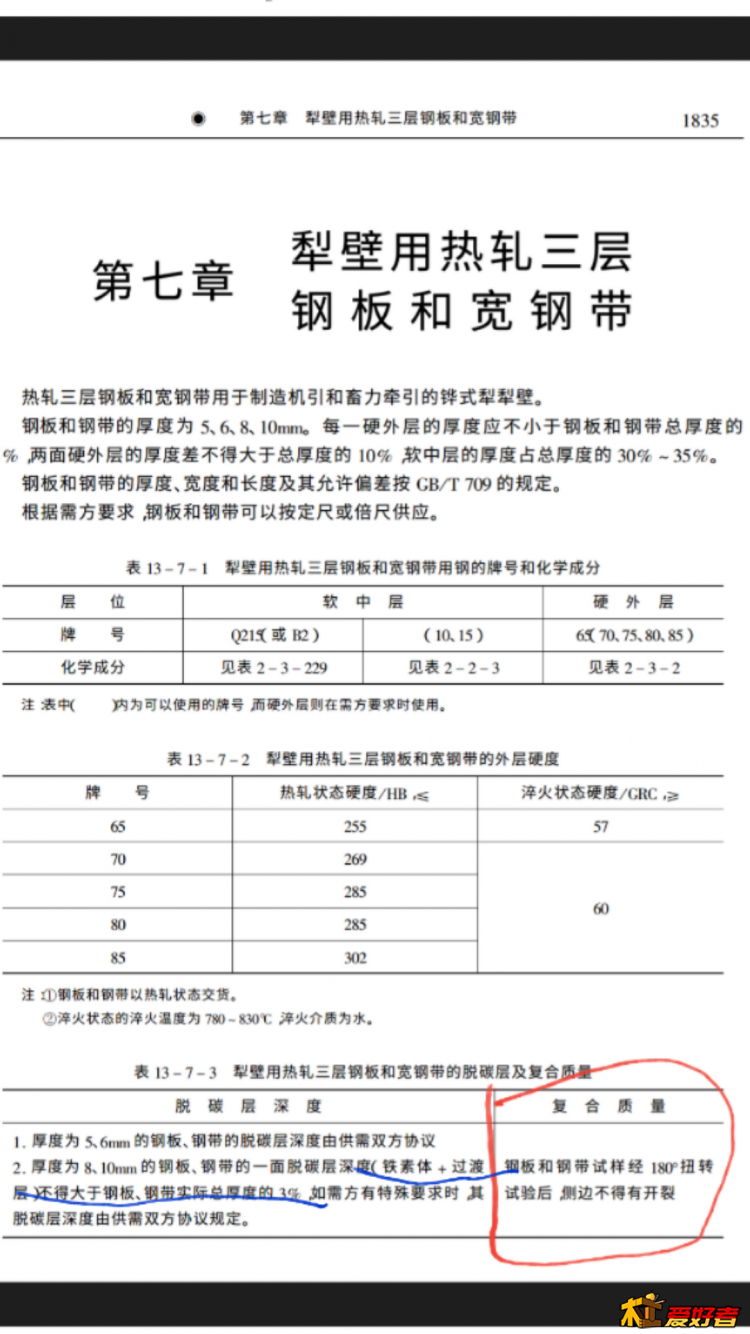

下面是你的原帖，自己看看吧：
! \' y7 I6 u# G$ K" y( X' s " 现在已经买不到铁钢的了，因为这种技术早就被淘汰了，铁钢的方法是因为工业冶金、加工技术很落后的产物，大家用的易于斩削又很好磨的木工工具都是45#调质料做的，之所以只淬火前面一截是因为手工坊出的，整体淬火会造成凿子弯曲，除非用正规的热处理工艺，进大炉处理后少量变形后，再次进行磨削加工才能保证整体尺寸和形状，这样做出来的凿子需要大批量制造才行，一把就要卖好几百元，你肯定消费不起。; H3 w" @- h4 x5 H6 o: L
另：高速钢就是我们通常说的“峰钢”，全称：高速合金钢，有白峰钢和黑峰钢2种，就是做车刀和钻头的材料，代号：HSS（钻头尾部都有这个标志），主要用来切削普通金属，木头不能用这种材料人工加工，因为它就磨不锋利（木工要求的“锋利”和机械加工的“利”是不同的两种概念），做凿子也不行，因为它脆性太高（俗话就是容易崩断）故不适合做冲击用途的工具。; K& }! b* ` G- p7 ]
凿子还是用65mn（弹簧钢），60CrMOV（轧辊用钢）、45#调质，T8、T9（工具钢）这些比较好，安全又耐用，磨得也比较锋利。
R( }4 o9 `9 l3 `: f/ Y, k: ~ 要是做刨刀，三种材料最好：T10~T12（工具钢）,GCr15(轴承钢），9SnCr；其次45#调质，60Cr。"1 l. E0 N- Z' s& m9 I
/ t8 ~9 X" f3 S# z0 \7 G! K E
+ n5 d8 N7 S; F3 ~0 Z1 X
* t9 D( Y6 h' G/ T" `( N) C) B( u% ^4 M6 p" y
3 f4 H! L3 X( c
|
|
楼主: 机械师学木工
：冰水共存状态下，谁也不比谁更冰，都是零度，但这必须是衡定状态下，，，他说：“爸爸真没劲，你咋这样纸尼？” 我
, M( H; c5 U7 c6 g0 T2 u. x
/ g/ G8 q! w% k$ ^$ D- G
! Z& M) [6 }% o8 j8 y) w
