圆锯倒装

破名

) h* a" E7 i) p9 Q+ S附送三张咱自己拍的海鸥！水平差点！将就看看！呵呵！
0 |2 j6 _7 w/ J3 J+ Y
) ?0 `6 j2 C& y+ q' g今天总计18张，发图完毕！

老初学者

一口气从头看到尾，太受启发，楼主心灵手巧，思路清晰，是DIY的行家，我们学习的典范。让我们在做倒装圆锯少走了许多弯路。谢谢谢谢。
$ P" t2 x0 ^3 r5 f有一个问题没弄明白：千斤顶的下端是如何固定的？它不左右摇摆吗？能保证精度吗？

破名

: X& a( L: T( A- o& ]; G

老初学者 发表于 2011-12-11 21:46
一口气从头看到尾，太受启发，楼主心灵手巧，思路清晰，是DIY的行家，我们学习的典范。让我们在做倒装圆锯少 ...

2 j' p" L1 W% {5 D/ j3 c# B2 s
! u+ {9 U; c6 o1 S客气！您担心的应该是垂直精度？简单说就是锯片在上升下降过程中能否与台面保持垂直，对吧？这一点靠的是那两根电单车前叉来保证！只要这两根“光轴”焊的准，那就不是问题！（咱还算运气，焊活很差，但这两根轴还是焊准了）再加上锯片护罩与锯身夹紧在垂直的主板上（我在主钢板上加的四块木板就是这个用途了，土法炼钢，效果还行！)基本没有问题了！我测过，10mm一测，从10mm一直到最大的75mm，全部非常精准！改天我上几张图片！
至于怎么连接，只要您找准重心，打孔用螺栓连接就可以，我额外加了点焊！

wfjiang

一口气看完，佩服楼主的动手能力，非常赞！上个月还在昆明，可惜未能结识楼主······

老初学者

破名憋倒英雄汉 发表于 2011-12-11 22:16
客气！您担心的应该是垂直精度？简单说就是锯片在上升下降过程中能否与台面保持垂直，对吧？这一点靠的 ...

  G9 n6 o3 o" y, f希望能看到内部的结构照片，谢谢。

哈默特

破名好手艺，有想法！
一句话：破名就是破！
我认为破名在整个的制作方案非常清晰，而且对材料的应用和把握上非常到位。

破名

老初学者 发表于 2011-12-12 19:03
( k# v4 z$ ?& J希望能看到内部的结构照片，谢谢。

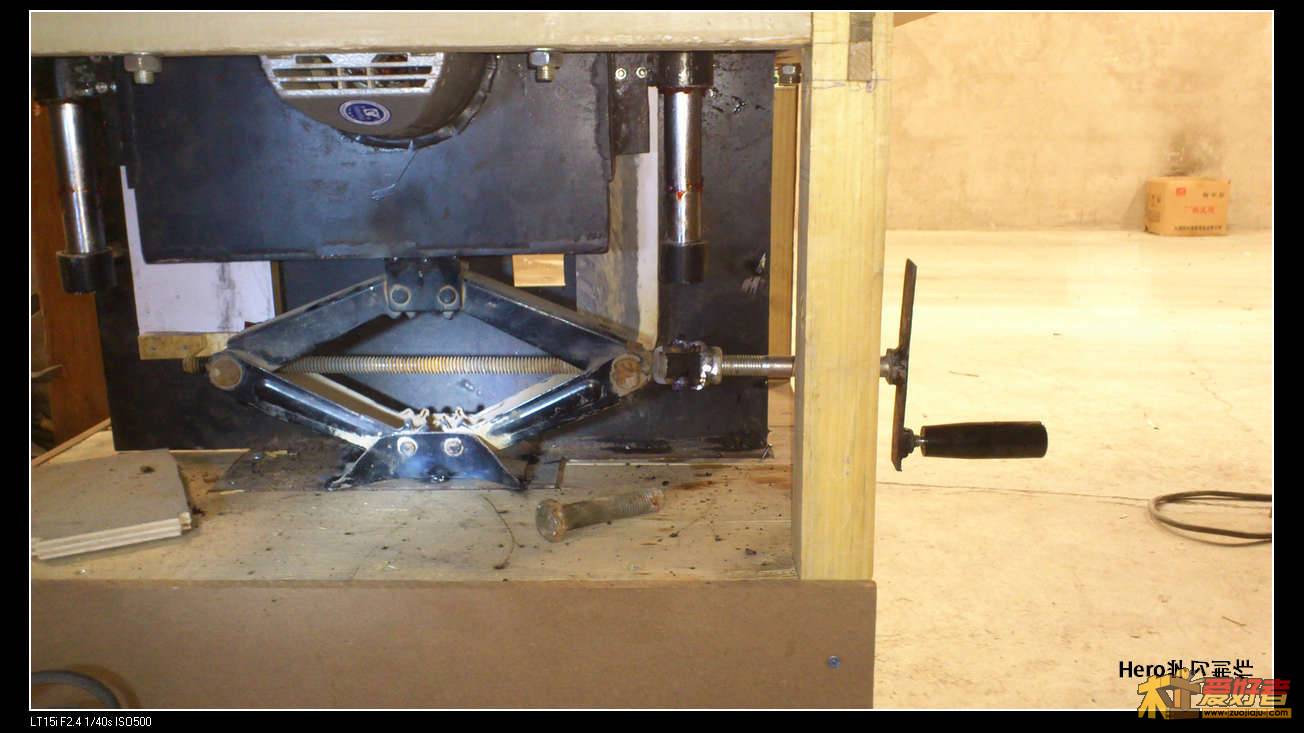

4 m# b! s4 ~2 E! \这张图应该能满足您的要求！

破名

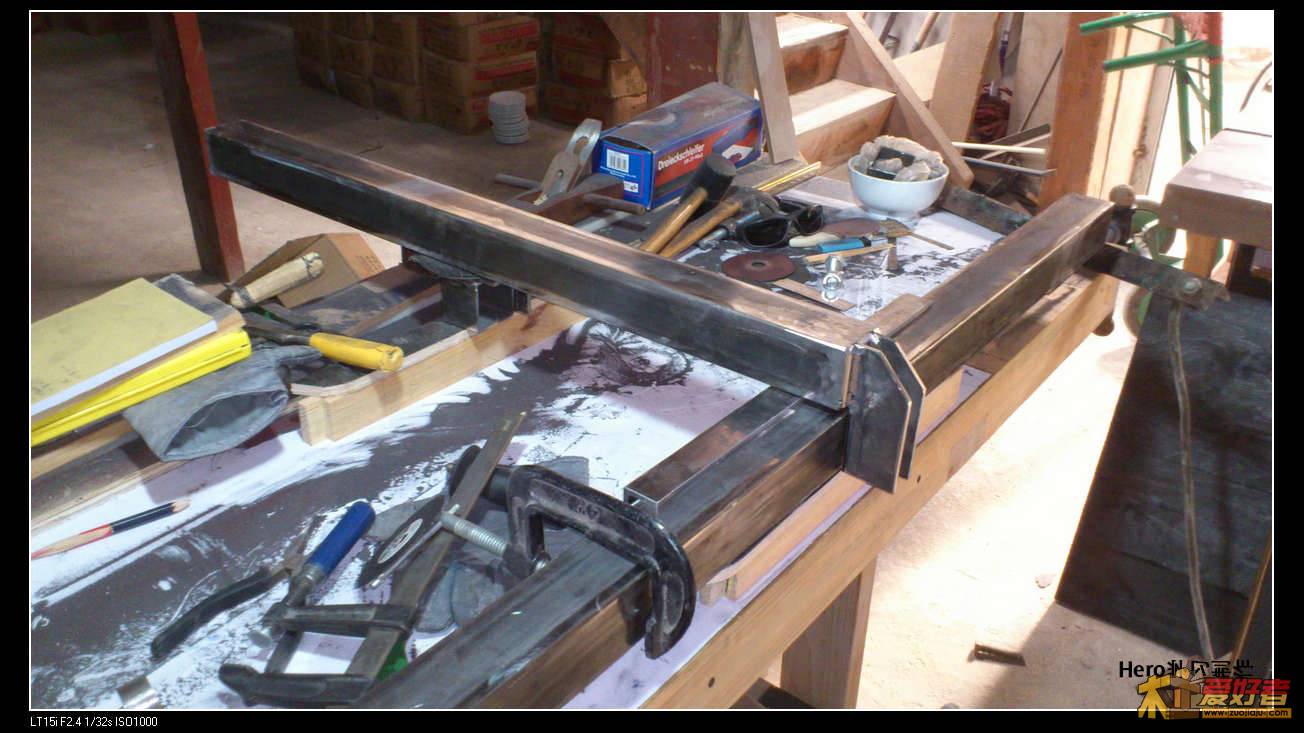

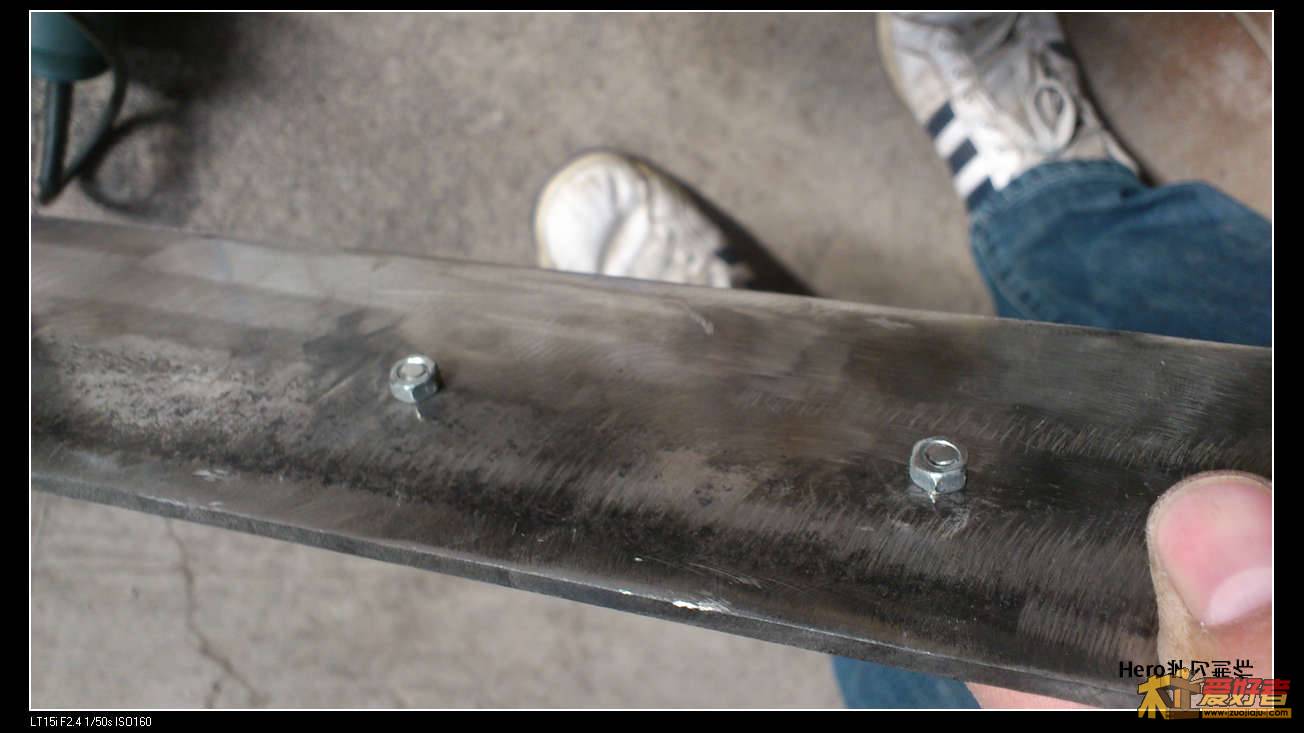

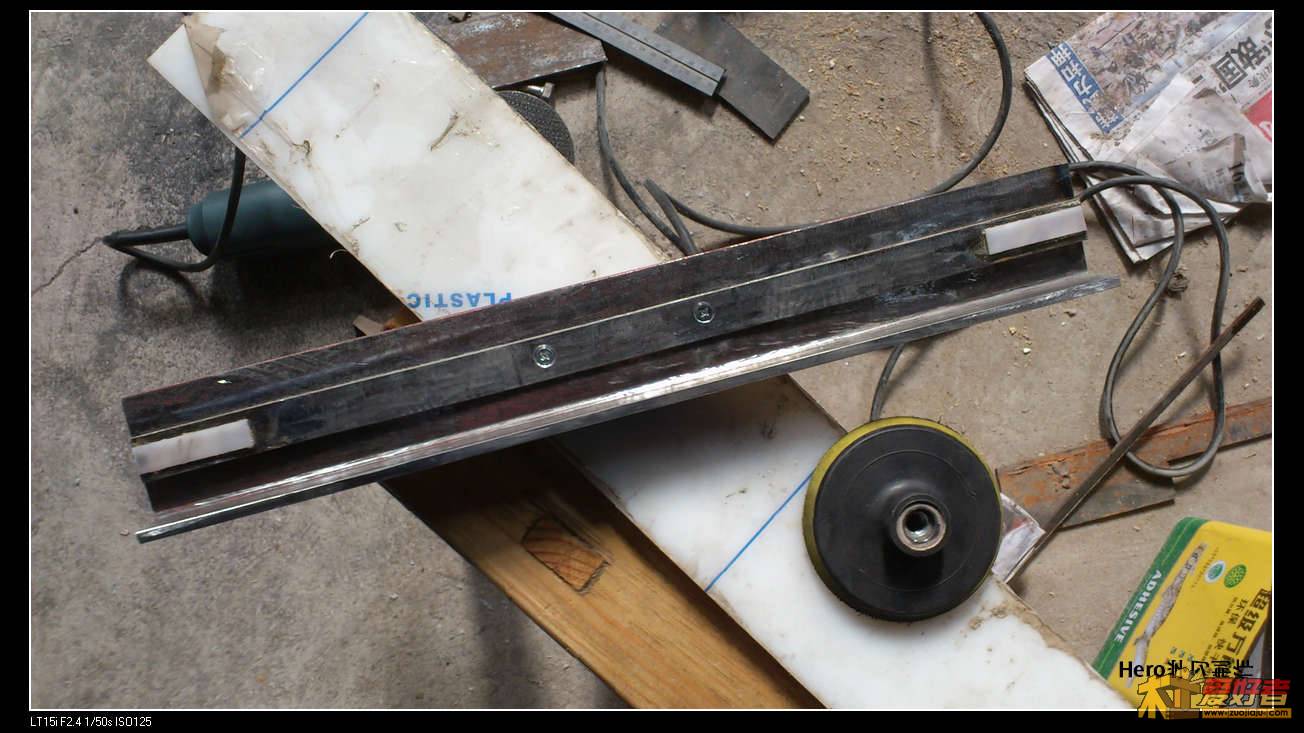

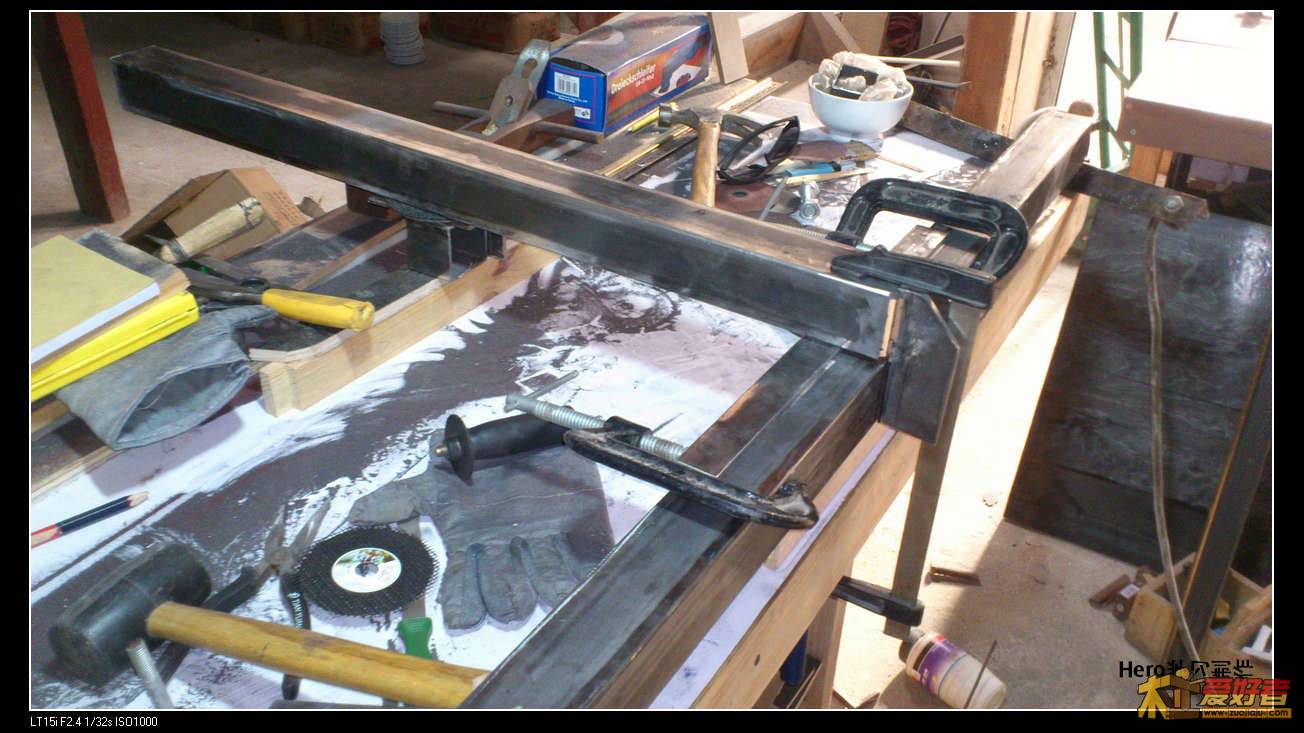

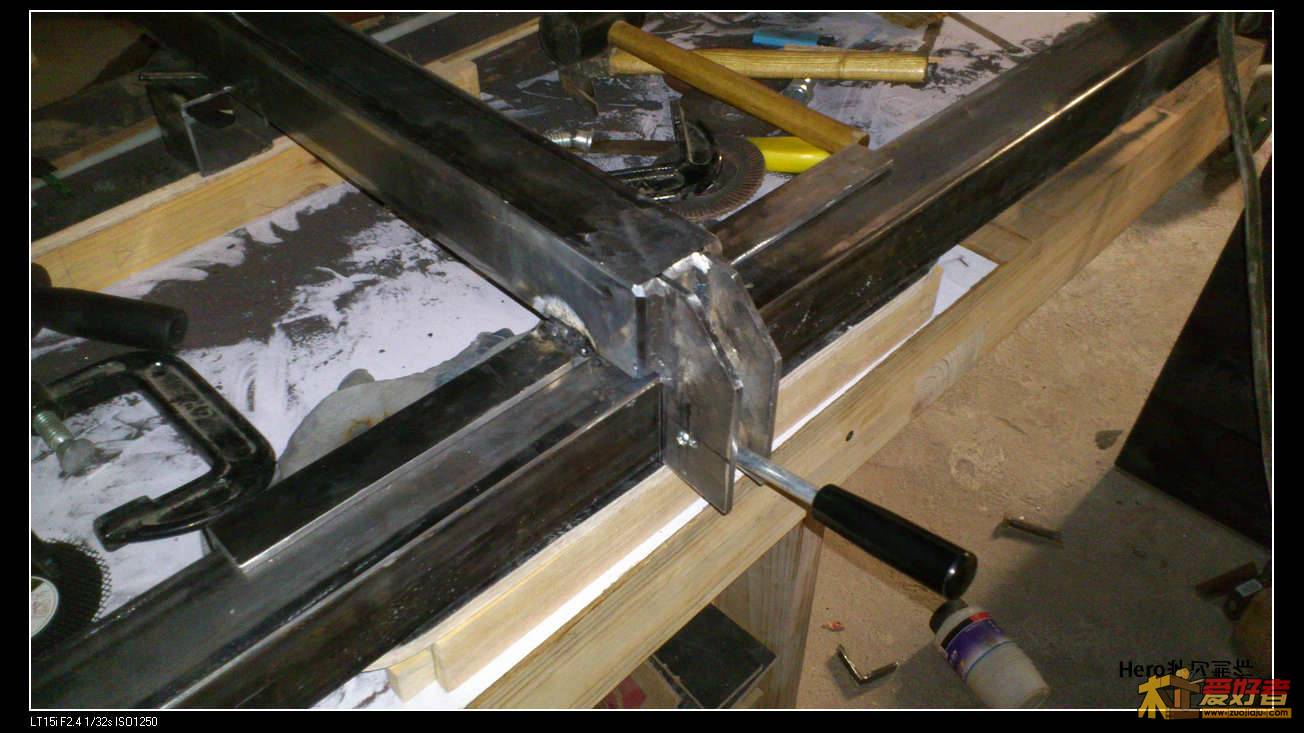

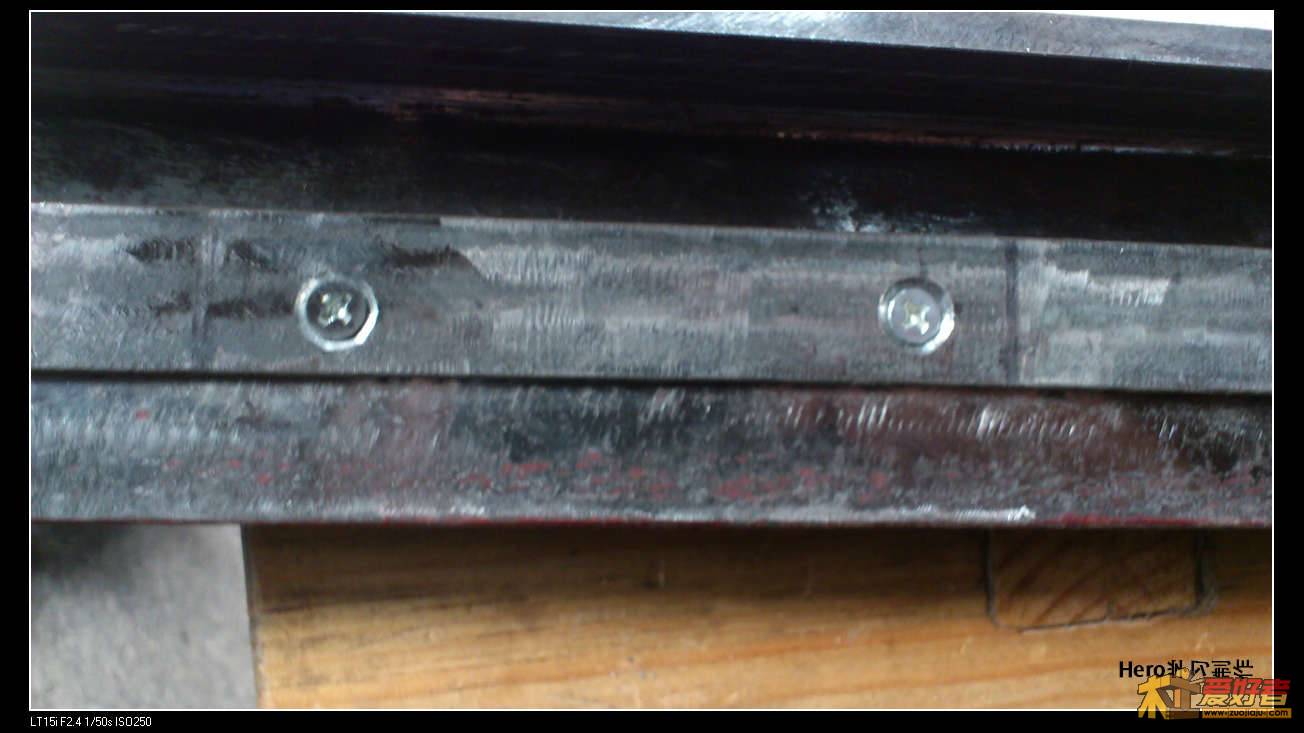

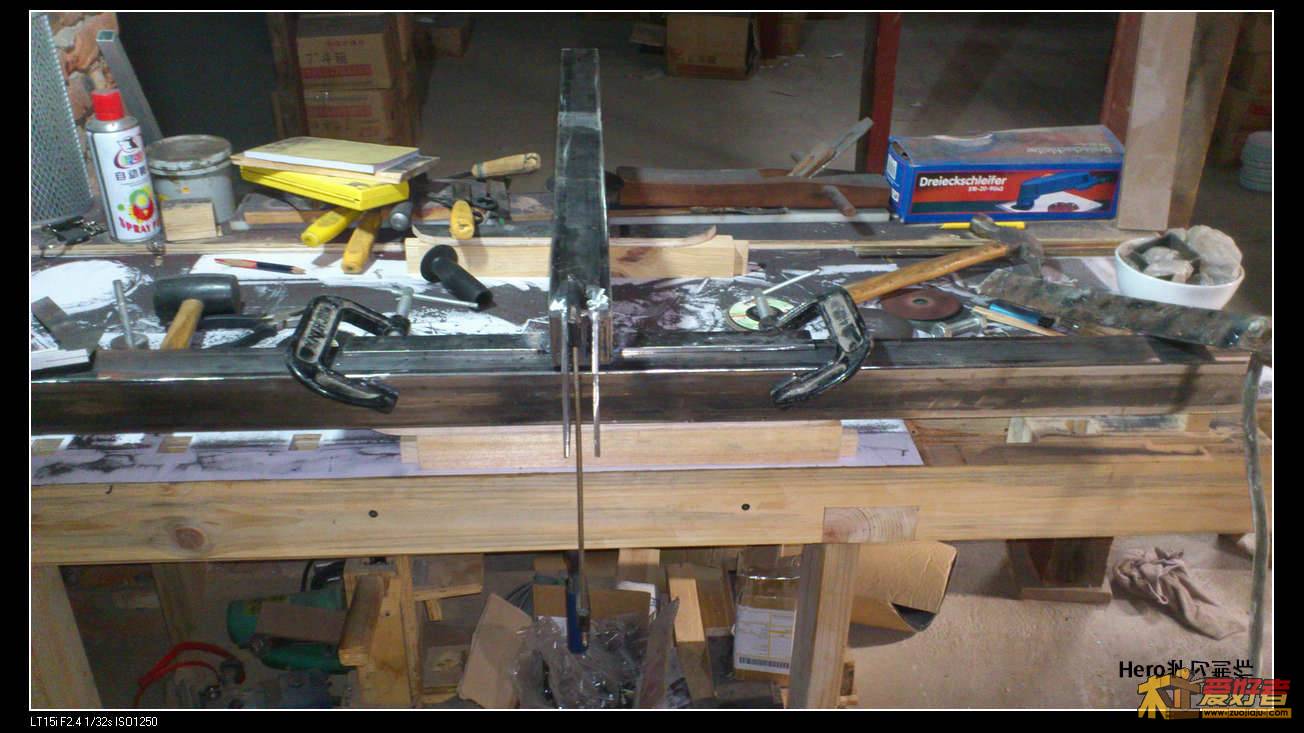

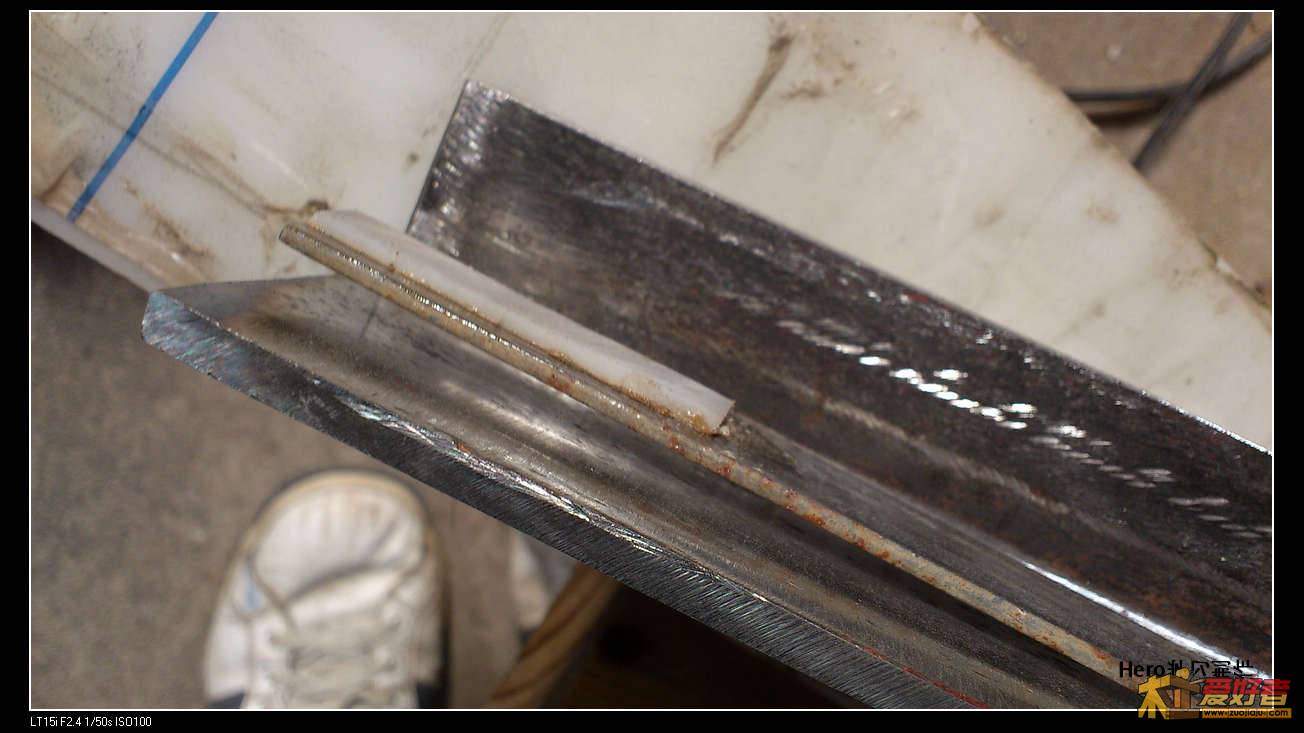

12月12日进度如下，靠山完成三分之一!
# p' a, P: l9 s; f1 T

破名

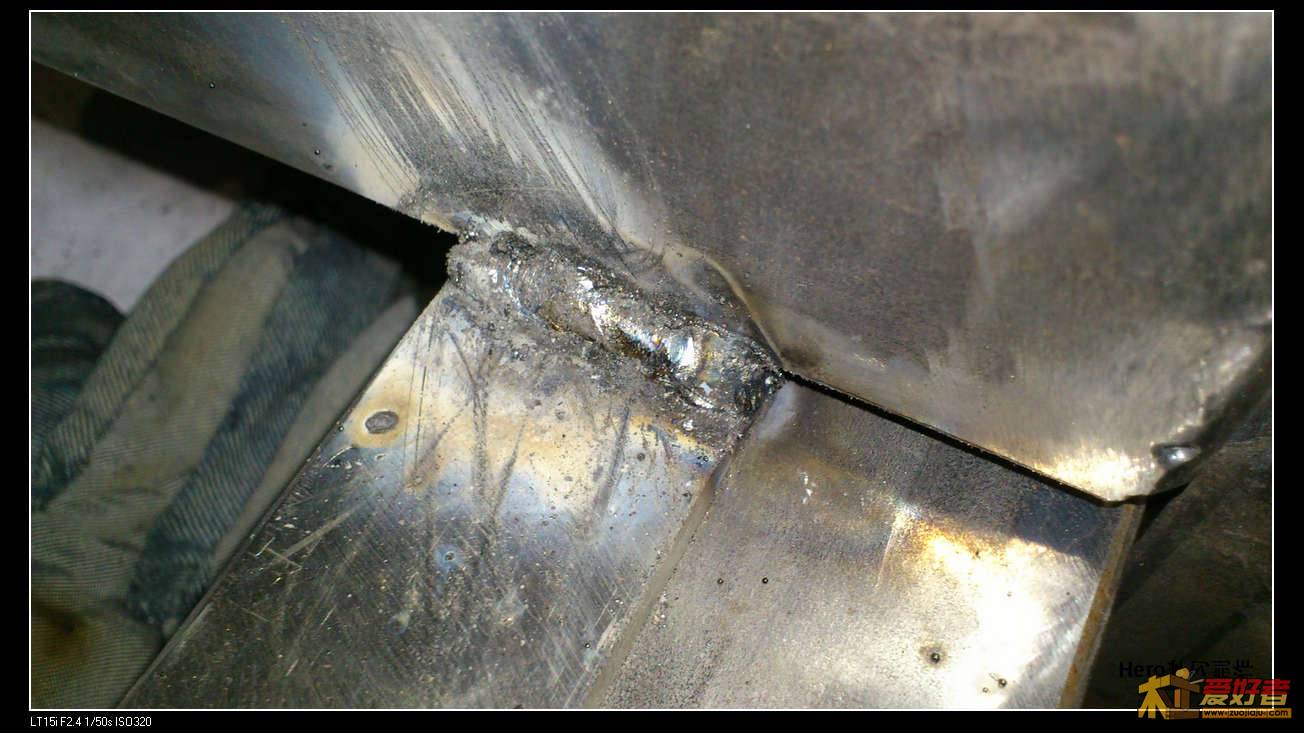

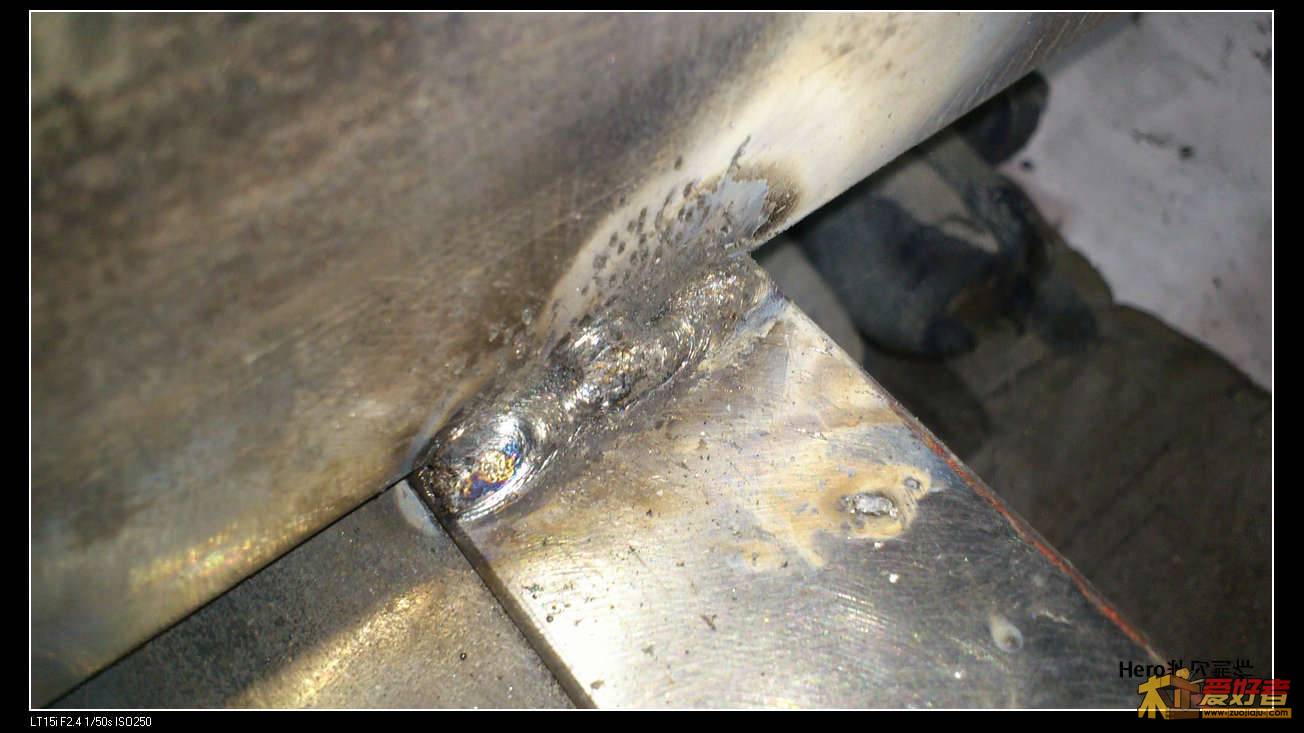

今天最大的体会就是：做漂亮容易，做精致难！三分之二的时间我在用各种量，规，不断的比划！切，焊出效果只用了三分之一的时间！
计十张图，发图完毕！

哈默特

破名该换双新鞋了。

chen6874chen

不错，做的是师傅级的，比俺的强多了！顶

lnl0505

做滴真好啊！！

电戏

4 B7 A2 p+ \* [5 w' R6 N( y2 {6 s  e
电圆锯对不起您这手艺啊！以您的手艺如换上感应电机、铸铁台那就是俺心目中的好台锯了！

乐盲

手艺太强悍了，不仅仅是干活手艺而且还有设计能力。台锯完工之时就是精华帖之日。就是觉得没有上感应电机有点可惜了，不知道为什么。

哈默特

焊得鸡拉屎似的，都呲白了。
1 m9 O/ H4 L, D% G* o, V1 }干嘛不用氩弧焊？
