圆锯倒装

西海栈道 · 发表于 2011-12-4 01:16:41

睡不着又爬起来了，想起一个类似电圆锯倒装的办法，觉得不行一笑了只。
1、台面开个口
2、台下钻个人

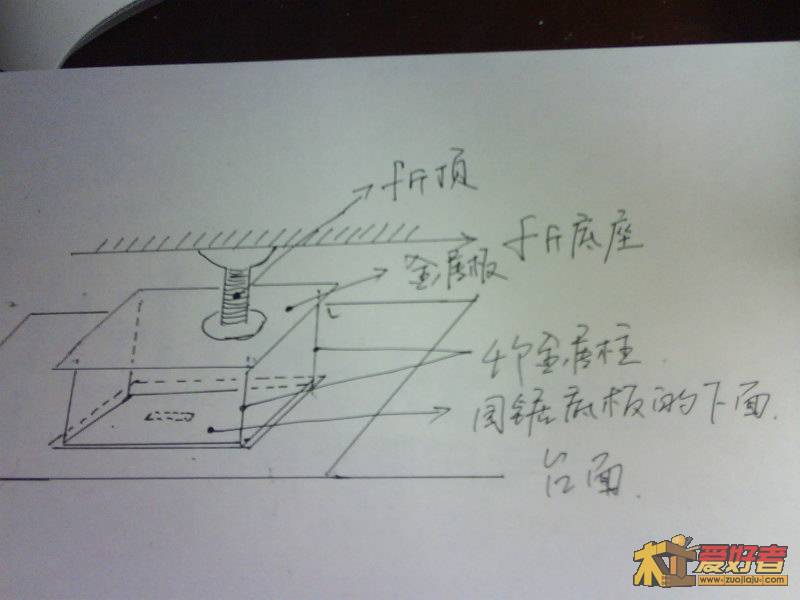

3、开个玩笑，千斤顶+平板+4个立柱+电圆锯。
草图如下：

sz波尔卡 · 发表于 2011-12-4 02:06:19

这个牛x人，关键的，圆锯拆解，以及升降固定变角等部分埋下伏笔。。。跟电视剧学的吧！此贴让俺等对倒装圆锯畏途的人重新燃起了希望！！！而且有一个关键，电锯本身重量落到框架上而不是台面，这样保证了台面不形变，升降起来也比电圆锯本身那个恶心的螺丝弧轨省力和精确。几个问题：1，圆锯型号，或者说功率多大，锯片是十寸的吗？2，整个台面T造型和口字形哪一个好？3，框架用料规格是多少？4，推把铝合金槽规格多少，为何没用T型槽呢。5，密度板防火板价格几何。。。

eel9993 · 发表于 2011-12-4 08:37:27

有史历来最强大的电圆锯倒装~牛啊~

刘镇宇 · 发表于 2011-12-4 09:18:12

做的真好，用小金刚和你换，好吗

ZYB木匠斧子 · 发表于 2011-12-4 10:06:14

做的相当不错啊你这样叫人家的台据都怎么卖啊哈哈你的这个帖子太有共鸣和建设性了非顶不可

00lengqiang00 · 发表于 2011-12-4 10:46:46

这个圆锯倒装做的真不错

luckyforest · 发表于 2011-12-4 11:36:24

真的很值得借鉴，感谢楼主，你给后辈们一条光明大道！

birdpar · 发表于 2011-12-4 11:48:29

名破活可一点都不破，相当的好，赞啊佩服啊

sz波尔卡 · 发表于 2011-12-4 11:57:00

期待最后的结果，能够最大限度接近成品台锯之精度。。。角度切换可能还是困难，机械部分难啊。。。

guan123123 · 发表于 2011-12-4 13:33:29

锯片的升降部分？？

破名 · 发表于 2011-12-4 17:41:41

本帖最后由破名憋倒英雄汉于 2011-12-29 21:36 编辑

sz波尔卡发表于这个牛x人，关键的，圆锯拆解，以及升降固定变角等部分埋下伏笔。。。跟电视剧学的吧！此贴让俺等对倒装圆锯 ...

回复sz波尔卡：
1：圆锯是鸽牌G5-235B性能如下：
锯片直径Blade Diameter：235mm（9寸）

额定频率Frequency:50/60Hz

空载转速No Load Speed:4600r/min

额定电压Rated Voltage:220v

额定功率Rated Input Power：1850w

最大锯片深Max Cutting Capacity：84mm

2：请做说明，T造型和口字型？
3：框架用料是松木，具体尺寸请参考小金刚！（较大的区别是我的厢体是500mmX600mm）
4：推把铝合金槽规格是20mmX20mm！我切下来的是20mm（宽）X 12mm。当时考虑尽量做大锯高，所以台面不宜太厚，只有28mm左右，滑槽太深等于将台面截断，对于台面强度及变形的控制不利！所以没用T型槽！等到做雕刻机台时候再用！
5：密度板240X120 几十元吧？反正不贵！放火板35元！好象买贵了！

回复不够详尽之处勿怪！制作时间太长我很多东西记不住了！

376494418 · 发表于 2011-12-4 18:08:05

我最近也想弄个台锯,用单相电机,

summermens · 发表于 2011-12-4 19:40:22

做的真好，尤其是把电圆锯的震动，控制如此是非常不容易的，这与设计的精细有很大的关系。我从楼主这学了不少，多谢多谢！

破名 · 发表于 2011-12-4 20:16:28

本帖最后由破名憋倒英雄汉于 2012-2-1 21:12 编辑

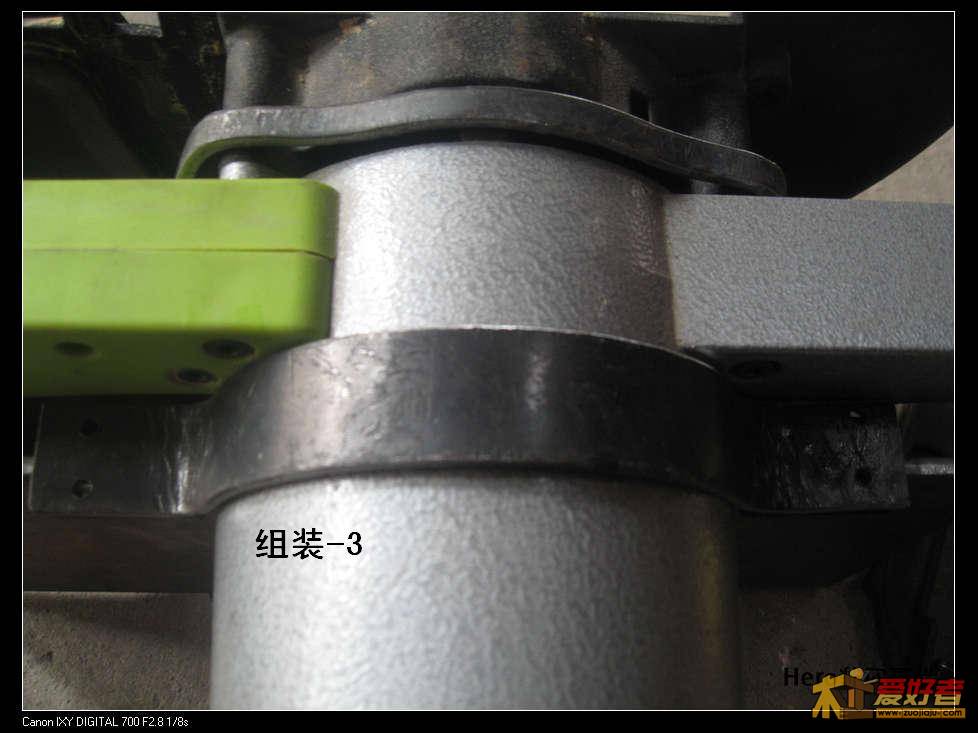

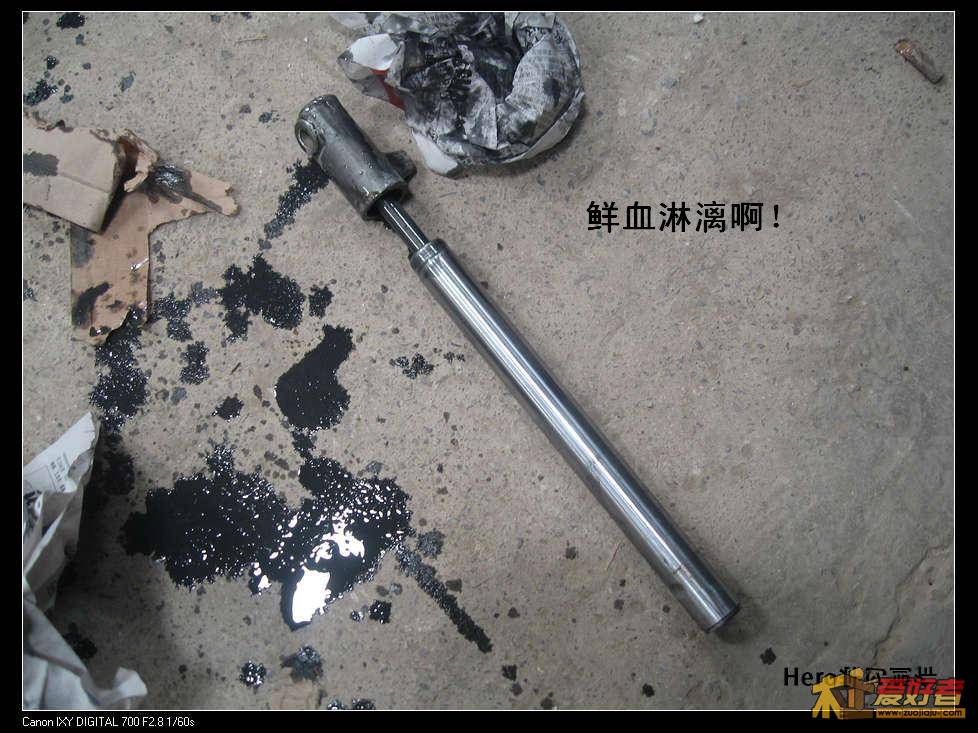

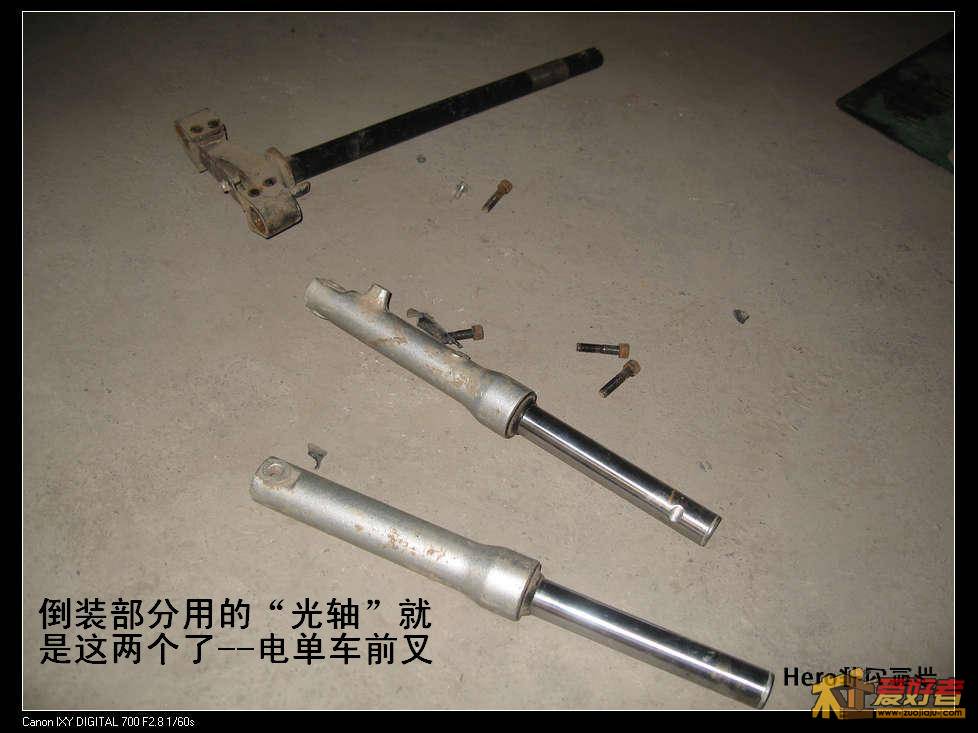

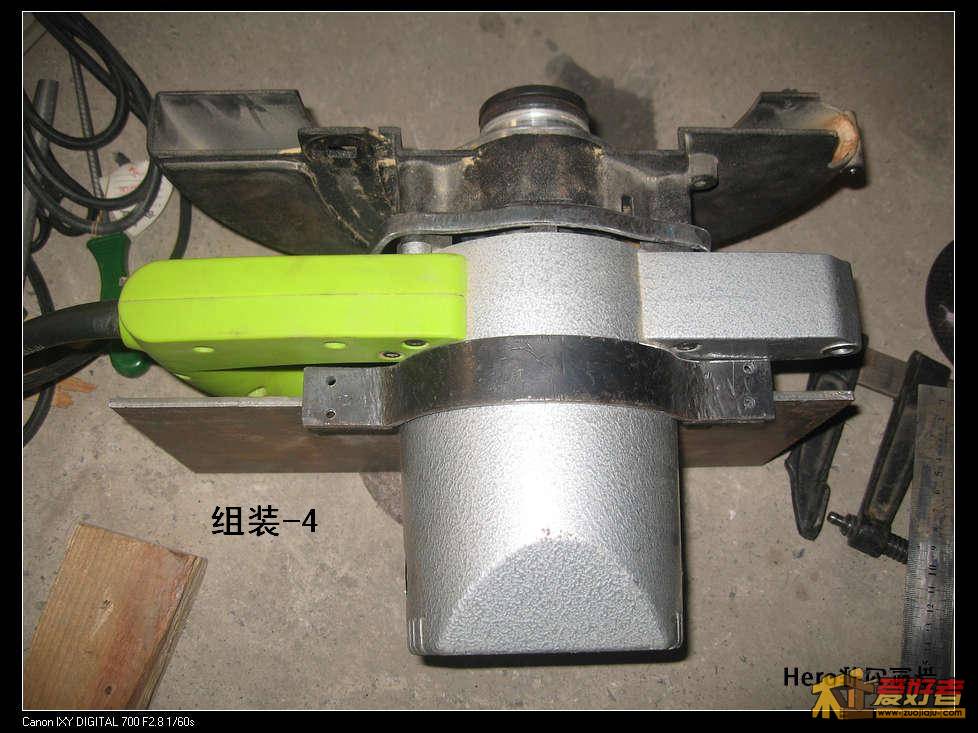

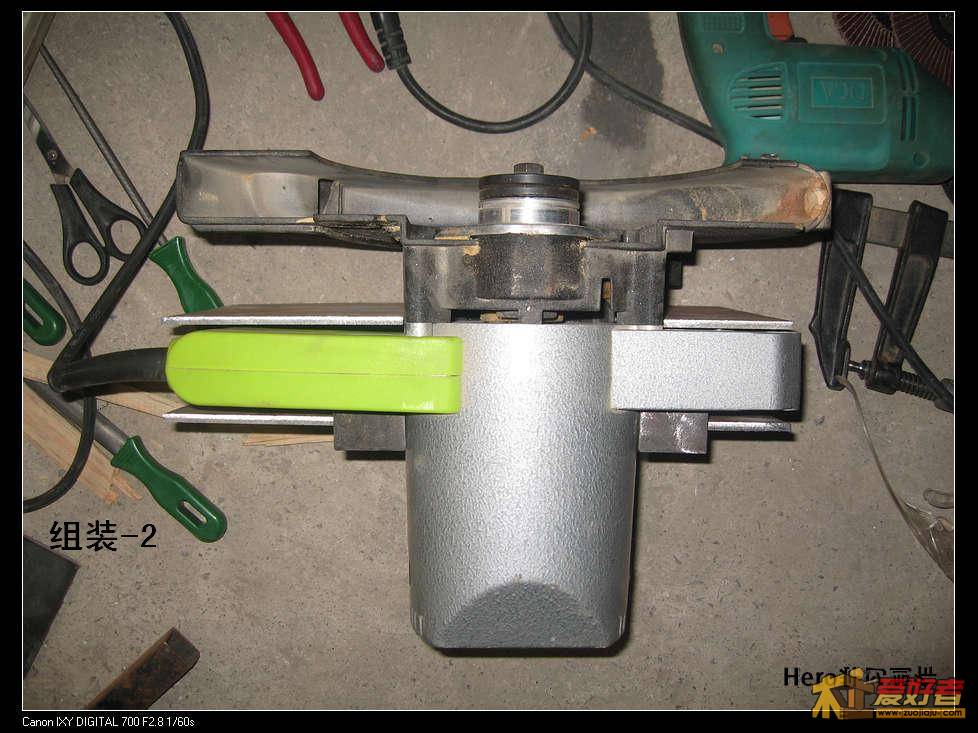

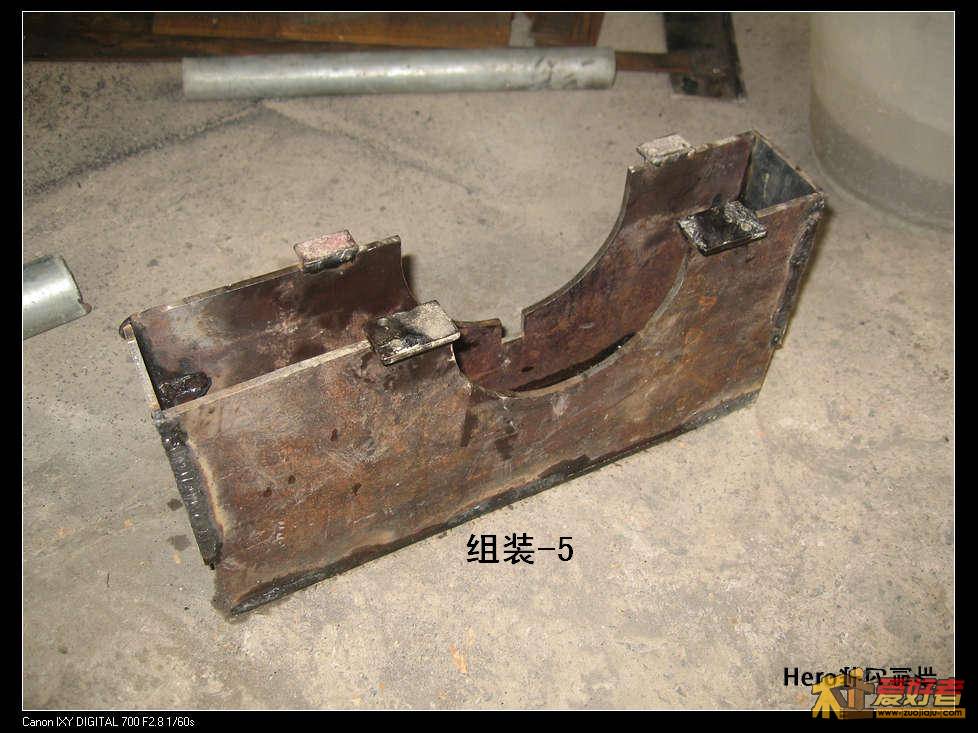

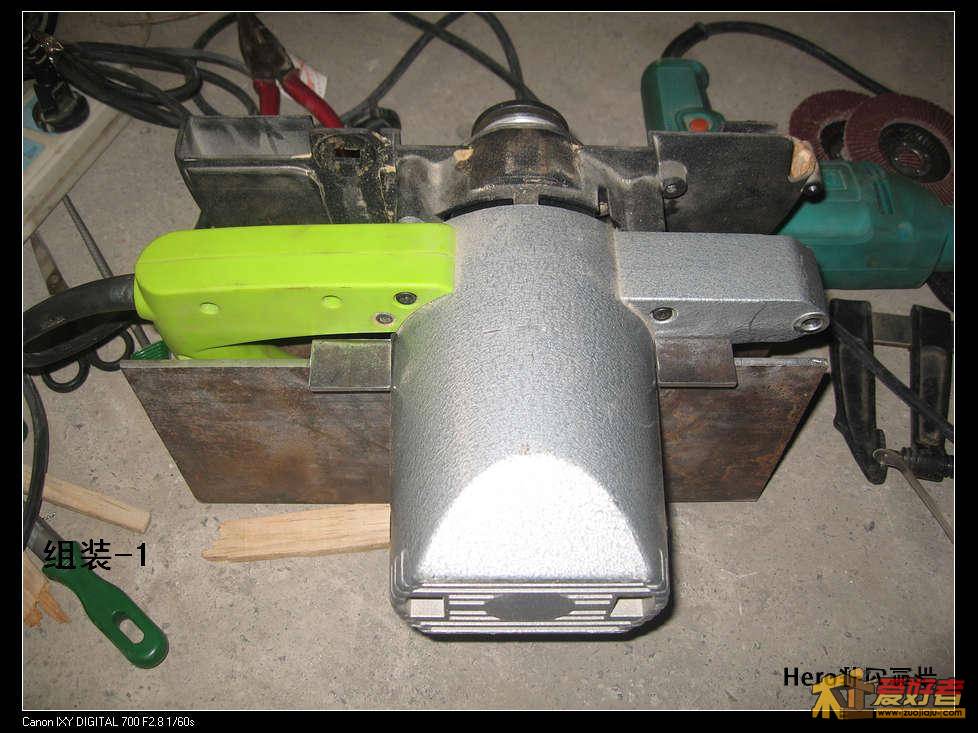

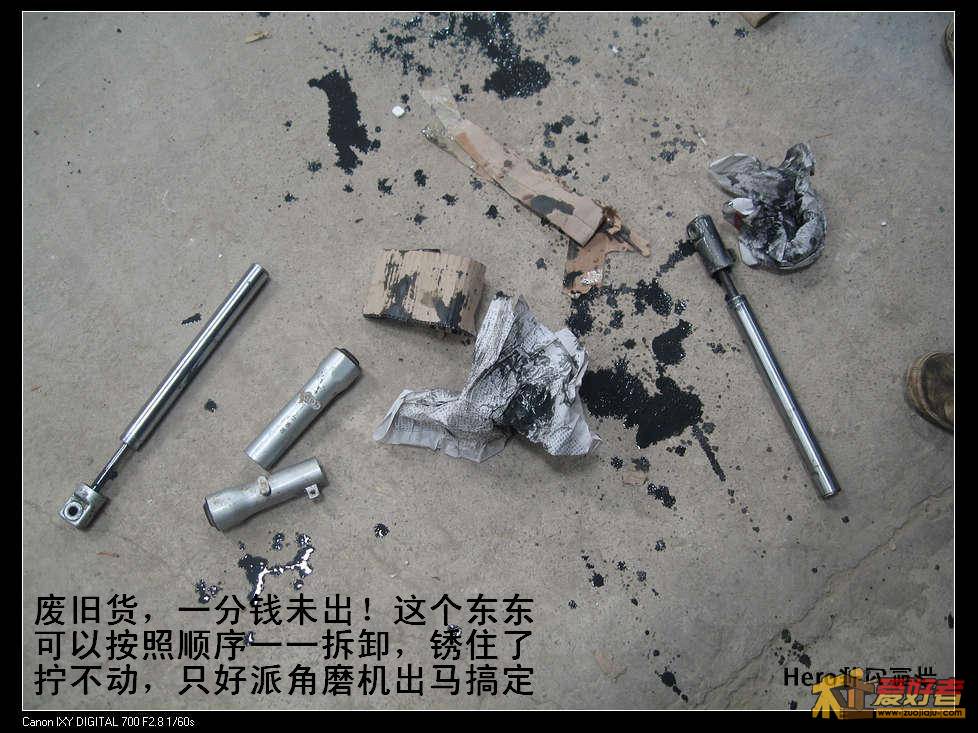

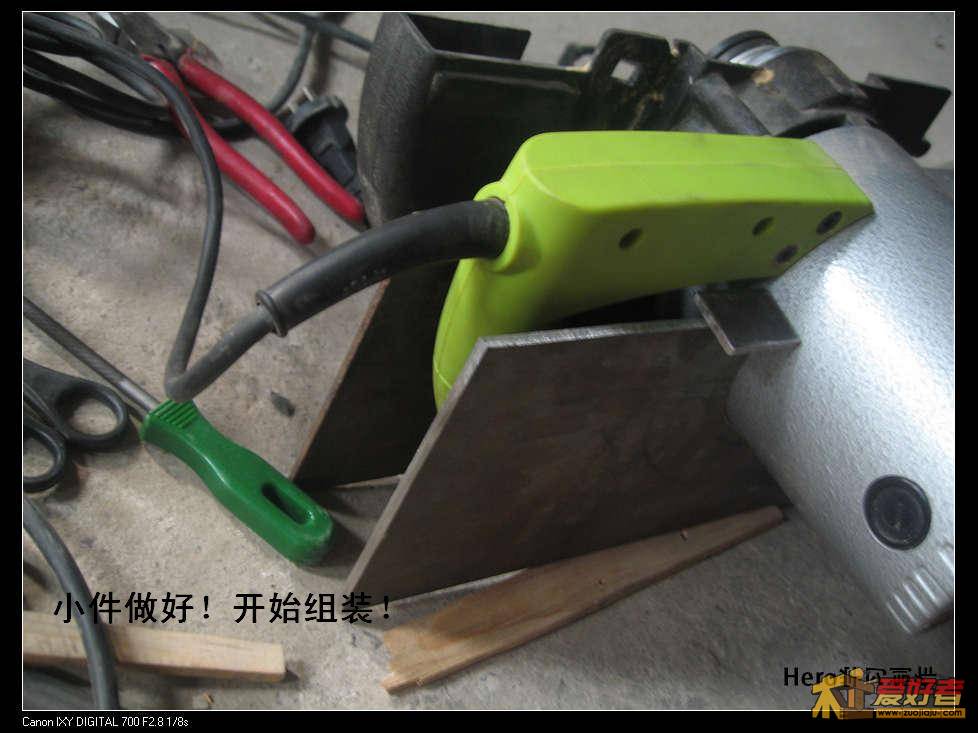

回复关心升降部分的朋友：概略如下！

破名 · 发表于 2011-12-4 20:19:45

本帖最后由破名憋倒英雄汉于 2011-12-4 20:20 编辑

只能看个大概！
