维宏卡接变频器，用电脑控制主轴没有转是什么原因啊？

curie2020

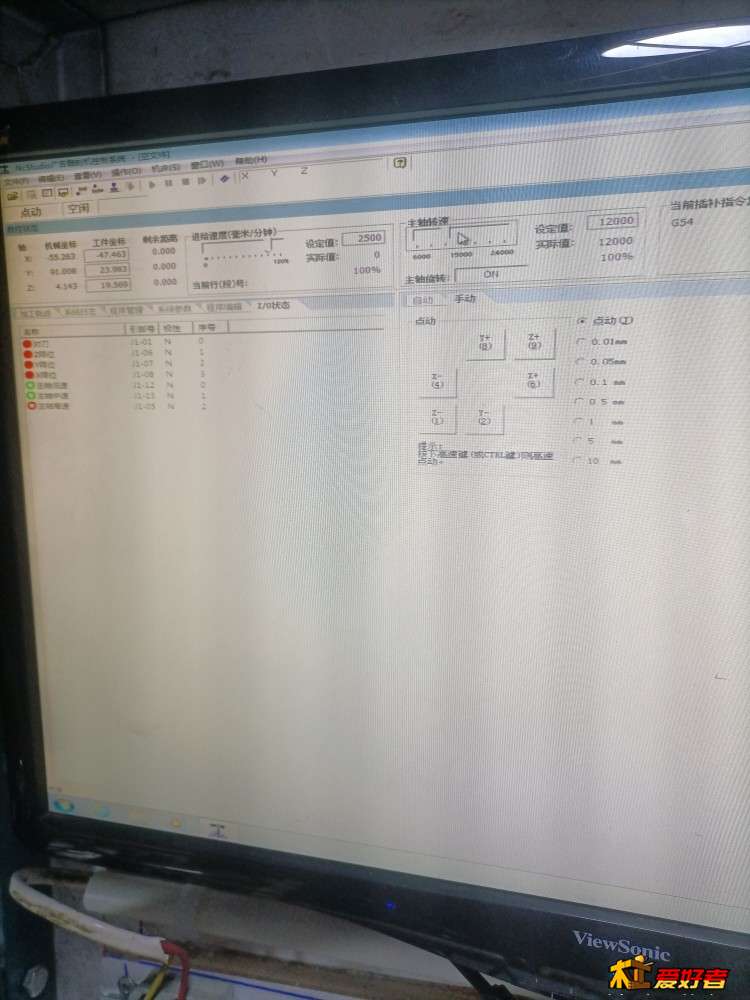

维宏卡接变频器，用电脑控制主轴没有转是什么原因啊？但是我在电脑的I/O口上看到，主轴已变成中速，实际没有转动。

笛声何在

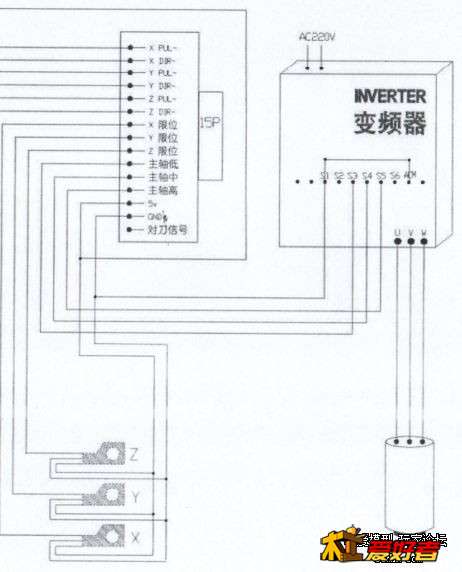

盗版维宏卡只能接启停，不能调速的，想要调速你得买有模拟量调速的卡，变频器的正转接卡的高中低都行，调速用变频器面板的电位器调速

curie2020

笛声何在 发表于 2023-11-20 11:17
盗版维宏卡只能接启停，不能调速的，想要调速你得买有模拟量调速的卡，变频器的正转接卡的高中低都行，调速 ...

好的，就是我现在启停也控制不了啊，维宏卡点开启主轴，实际主轴却没转。
还有这个盗版的，软限位的行程也没用啊，超过了行程也不会报警。就是不知正版维宏卡要多少一张啊？

笛声何在

curie2020 发表于 2023-11-20 12:07
好的，就是我现在启停也控制不了啊，维宏卡点开启主轴，实际主轴却没转。
还有这个盗版的，软限位的行程也没用啊，超过了行程也不会报警。就是不知正版维宏卡要多少一张啊？

盗版的可以用，软限位是前提你得有限位器，开机回机械原点之后到最大行程会自动停止就那样。主轴启动不转应该是变频器没设置好，要设置成启停外部控制才行

笛声何在

curie2020 发表于 2023-11-20 12:07
好的，就是我现在启停也控制不了啊，维宏卡点开启主轴，实际主轴却没转。
还有这个盗版的，软限位的行程也没用啊，超过了行程也不会报警。就是不知正版维宏卡要多少一张啊？

正版维宏卡小机器如果只是玩玩的话没必要，二手53b价格是500左右，我有台大机器也用盗版卡和正版区别是跑不快，多了些参数机器跑的更稳定

curie2020

笛声何在 发表于 2023-11-20 16:22
盗版的可以用，软限位是前提你得有限位器，开机回机械原点之后到最大行程会自动停止就那样。主轴启动不转 ...

就是我在一侧装了限位开关，会正常报警的，另位一侧没有装限位开关，就是想通过软件的软限位来控制，但是试验了一下现在超过了软件的限制行程，也没有报警。那样的话，得左右各装2个限位开关了，一共要装6个限位开关了。

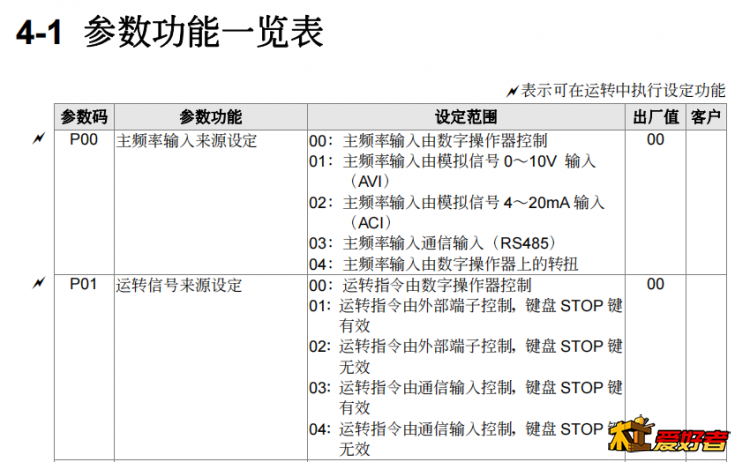

启停外部控制是不是P01设成：01就行了？
P00参数要调吗？现在我设的是：04

笛声何在

curie2020 发表于 2023-11-20 16:29
本帖最后由 curie2020 于 2023-11-20 16:34 编辑


就是我在一侧装了限位开关，会正常报警的，另位一侧没有装限位开关，就是想通过软件的软限位来控制，但是试验了一下现在超过了软件的限制行程，也没有报警。那样的话，得左右各装2个限位开关了，一共要装6个限位开关了。
启停外部控制是不是P01设成：01就行了？
P00参数要调吗？现在我设的是：04

是的

笛声何在

curie2020 发表于 2023-11-20 16:29
本帖最后由 curie2020 于 2023-11-20 16:34 编辑


就是我在一侧装了限位开关，会正常报警的，另位一侧没有装限位开关，就是想通过软件的软限位来控制，但是试验了一下现在超过了软件的限制行程，也没有报警。那样的话，得左右各装2个限位开关了，一共要装6个限位开关了。
启停外部控制是不是P01设成：01就行了？
P00参数要调吗？现在我设的是：04

想要有软限位，要设置终点坐标厂商参数里面

curie2020

笛声何在 发表于 2023-11-20 19:43
想要有软限位，要设置终点坐标厂商参数里面

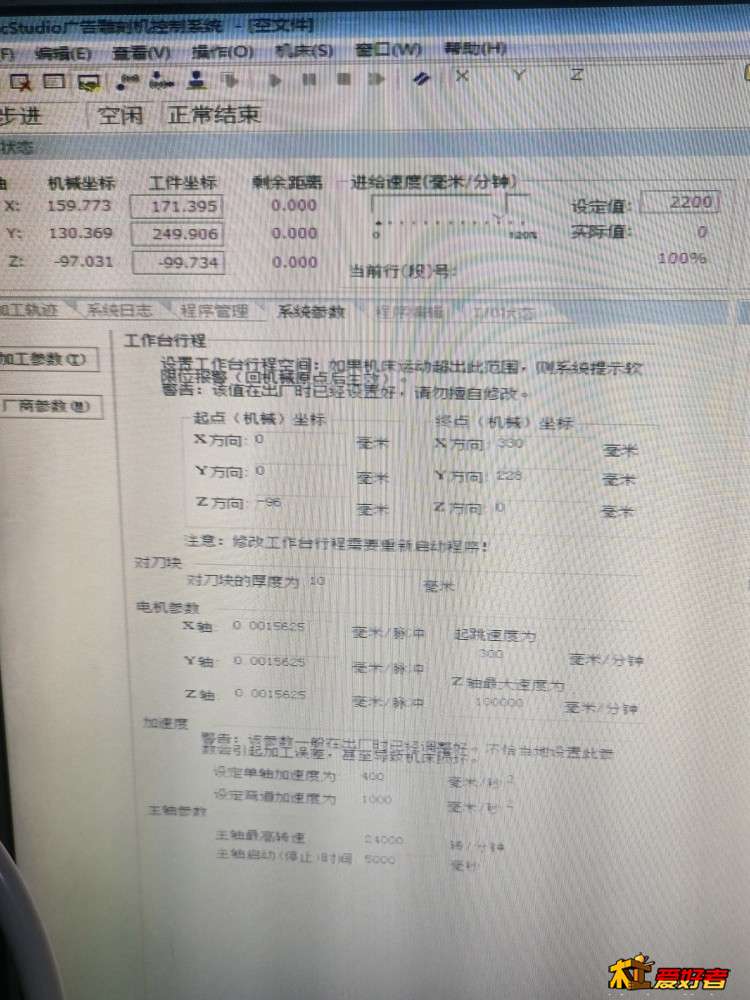

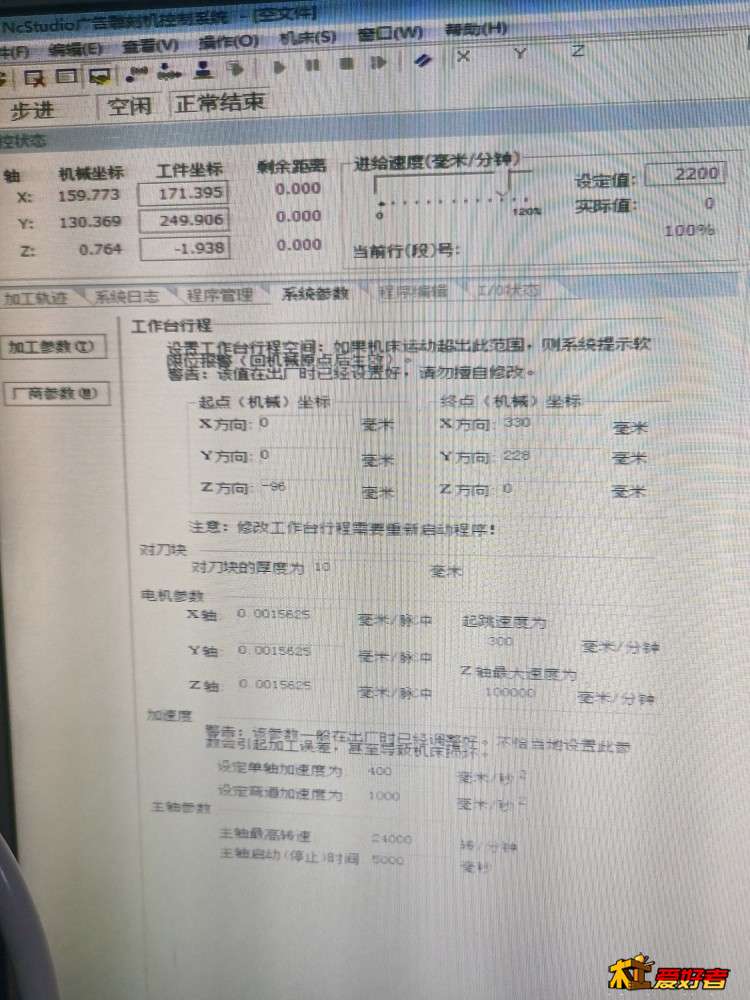

这个我都设置了，但是没起作用啊，你看Z轴的软限位已经超了，但是没报警啊

curie2020

笛声何在 发表于 2023-11-20 19:43
想要有软限位，要设置终点坐标厂商参数里面

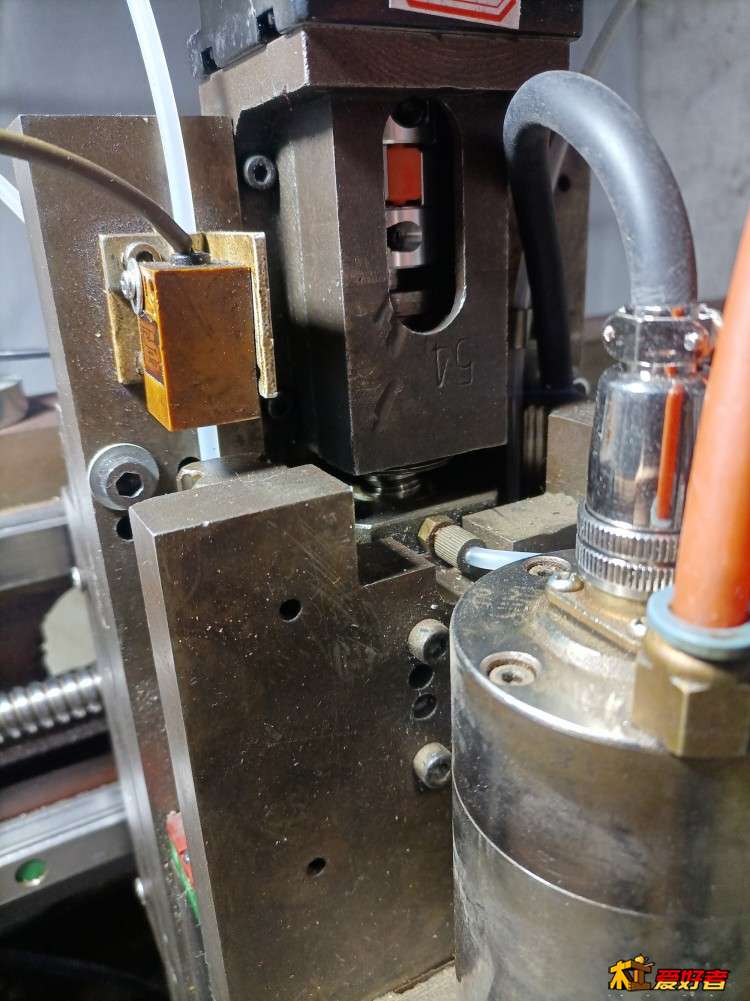

现在就是还有另外的问题，就是我点手动移动每次1MM，慢慢接近限位开关，这个限位开关是5MM内会报警，但是如果我在离限位开关6MM的地方，点移动10MM，此时离限位开关在5MM内了，机器会报警，但是这时候机器并没有马上停下来，还在继续前进并撞机啊。

笛声何在

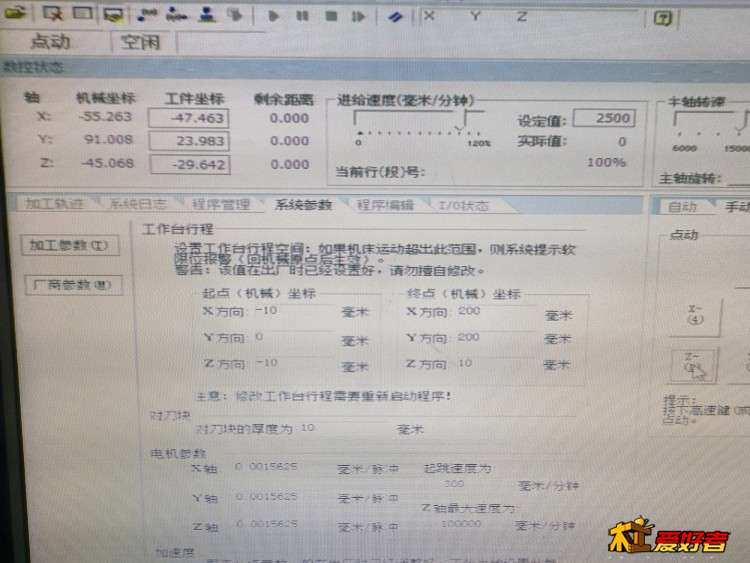

你这起点和终点设置有问题，所以会撞机，xy起点应该都是0，终点是200（xy行程200），z起点是-100终点是0（假如你z轴行程是100的话）不要搞错了，错了就会撞机

笛声何在

你如果把起点弄成-10的话，回机械原点没有问题，但如果手动你能把那个轴移动到限位的后面-10的位置，那不就撞机了机械原点就是0搞成负10那一定会撞

curie2020

笛声何在 发表于 2023-11-21 12:00
你这起点和终点设置有问题，所以会撞机，xy起点应该都是0，终点是200（xy行程200），z起点是-100终点是0（假如你z轴行程是100的话）不要搞错了，错了就会撞机

那就是我装限位开关的地方就是机械原点吗？但是机械原点设置不了啊？

curie2020

笛声何在 发表于 2023-11-21 12:03
你如果把起点弄成-10的话，回机械原点没有问题，但如果手动你能把那个轴移动到限位的后面-10的位置，那不就撞机了机械原点就是0搞成负10那一定会撞

就是我设置好了，第一次超出Z轴软限位会报警，但是我关机重启软件后，Z轴超出软限位又不报警了啊

笛声何在

curie2020 发表于 2023-11-21 17:45
本帖最后由 curie2020 于 2023-11-21 21:38 编辑


就是我设置好了，第一次超出Z轴软限位会报警，但是我关机重启软件后，Z轴超出软限位又不报警了啊

重启软件要回机械原点，你得适应它，绝对值伺服不需要回机械原点
