自制山寨雕刻机立铣---新上凸轮图

fcuso · 发表于 2011-6-30 19:54:58

本帖最后由 fcuso 于 2012-9-8 18:43 编辑

一位木友看了我的贴子后，下了很大的工夫，搜到了这段视频，给我很大的启发

后来又找到PDF文档可以参考http://www.woodrat.com/downloads/WR5_Manual.pdf

在这感谢这位木友，我也不敢独享，特分享给广大木友

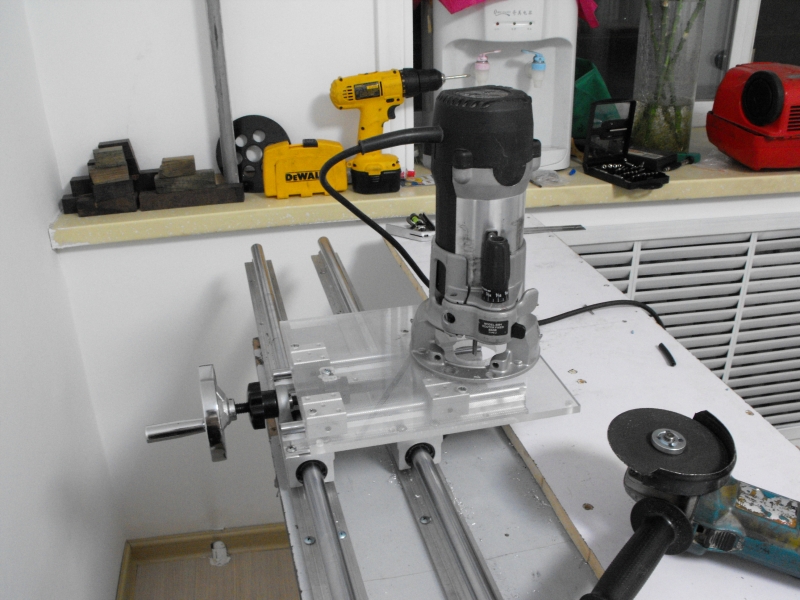

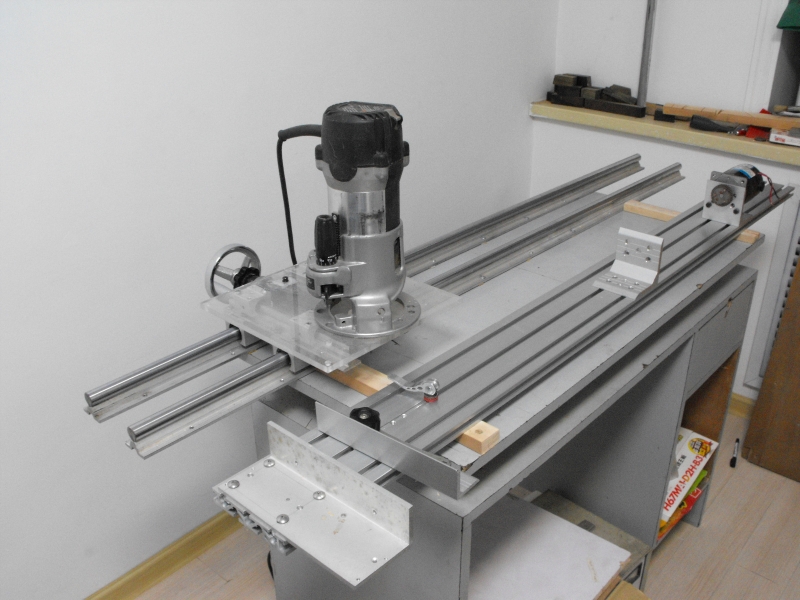

1周时间（本人比较忙，都是在晚上弄的）自制山寨雕刻机立铣基本完工，明天可以试机了
要是用的多的木友可以把纵向轨道改两边的，那就厉害了

家里有一废的桌子就当工作台了
我的890座上很稳

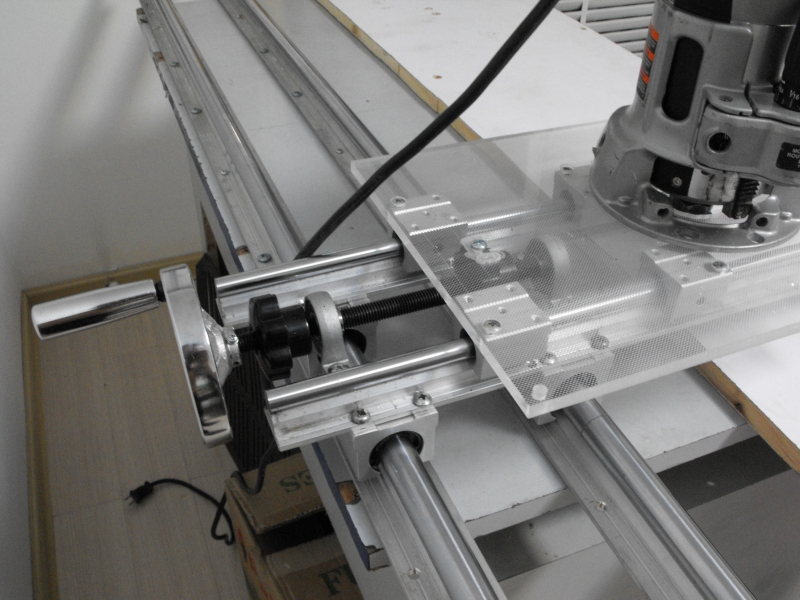

手轮转一周前进1.75MM

小车内部结构

小车的轨道太长了，影响加工板厚度今天锯短了

第一次试车，铣出来的不是很理想，用的是川木的6MM双刃直刀，用1档铣的

刀就铣就在有机玻璃板上铣个洞，可能是假刀，感觉不快所以铣的不直

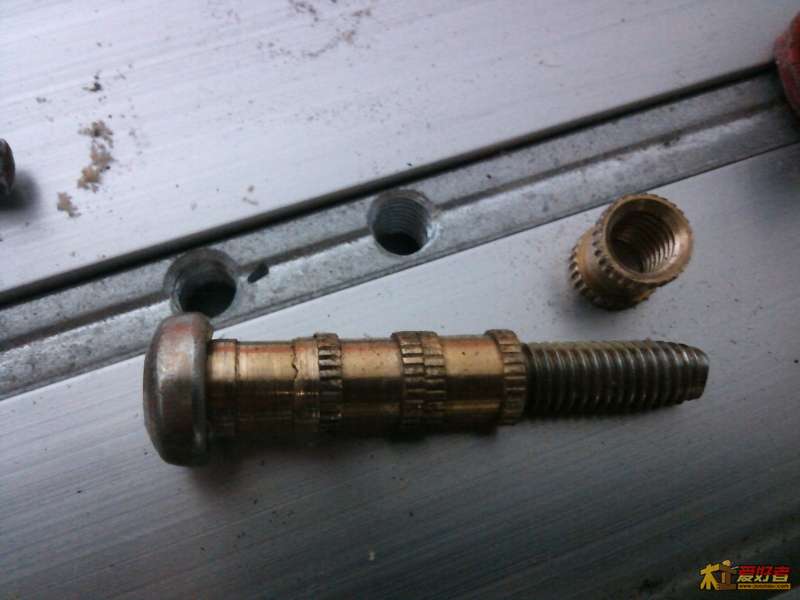

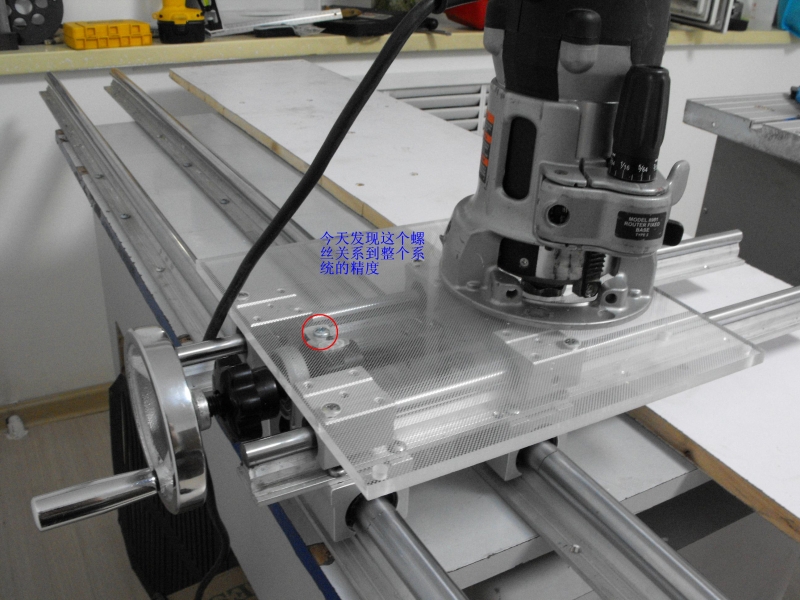

今天发现一个最重要的部件

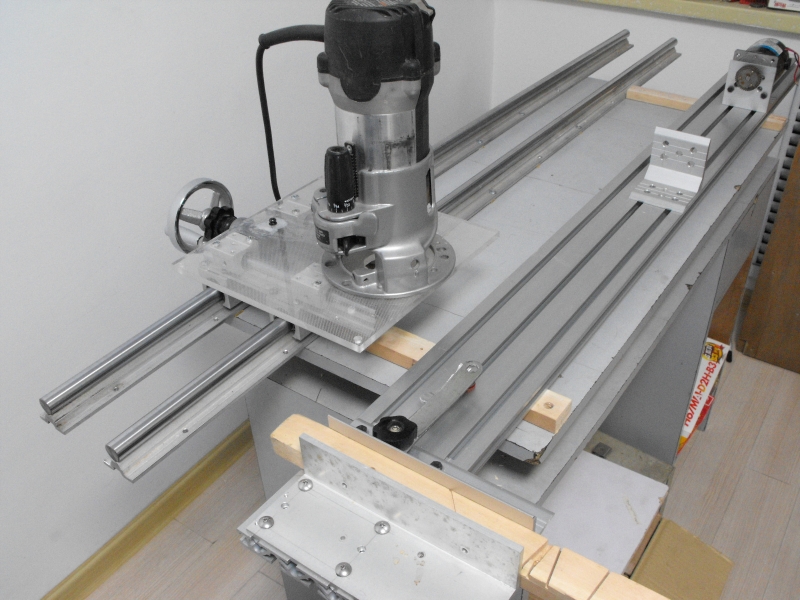

改进了工作台面（20120铝型材花了我200来元啊）

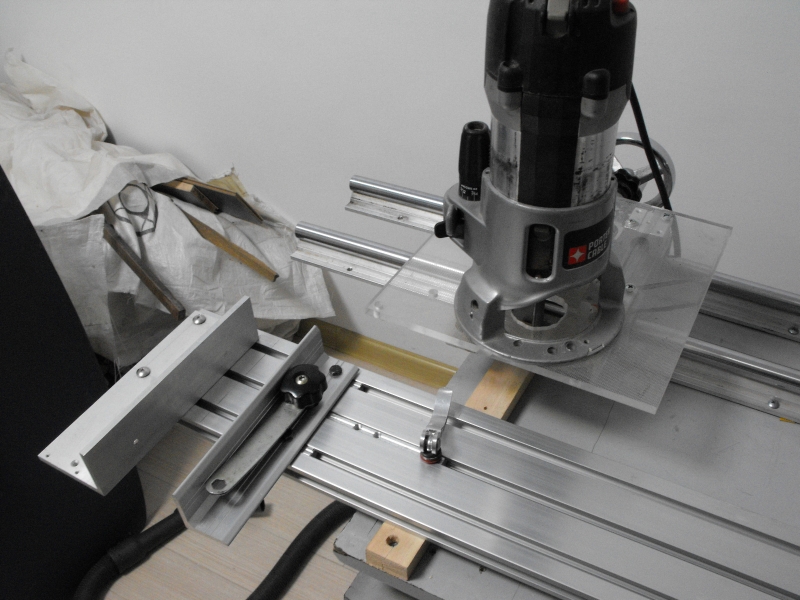

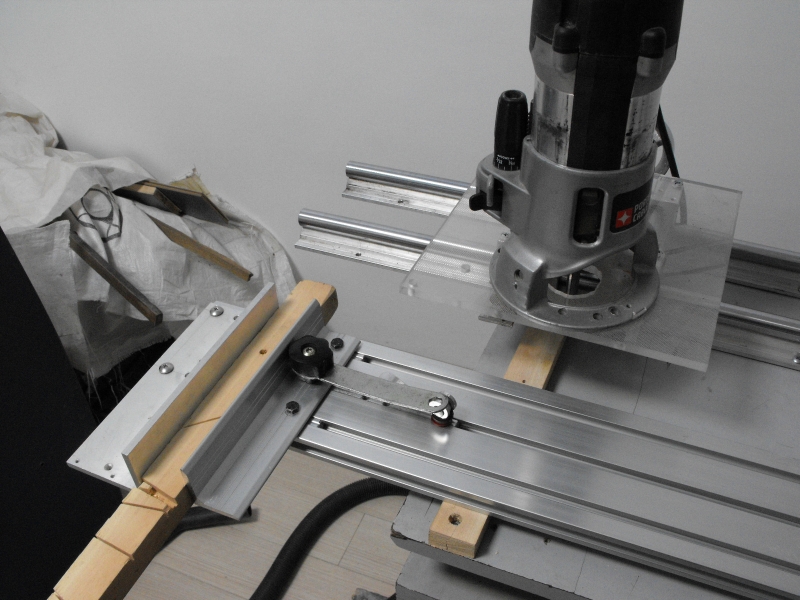

根据视频改进了夹具夹上木料很劳固，虽然没有视频里的好，也很方便快捷了

后面可以夹木料，当小的车床用

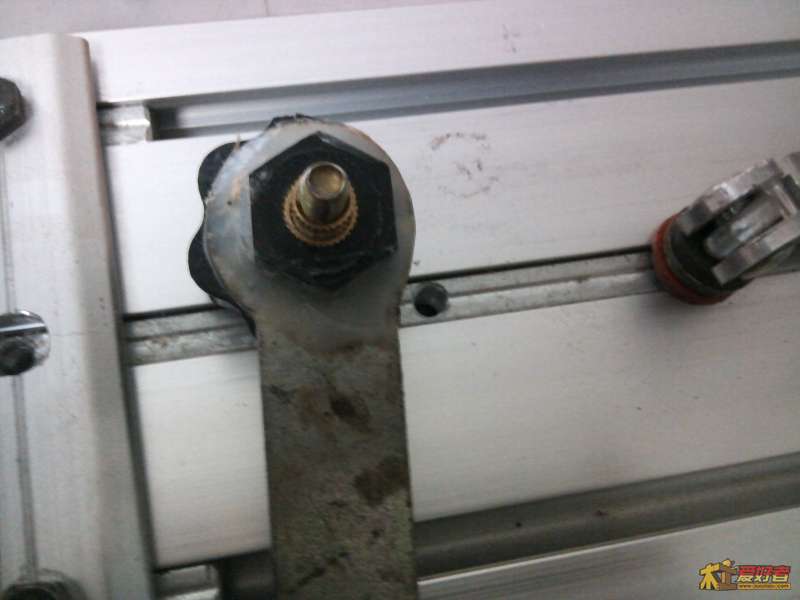

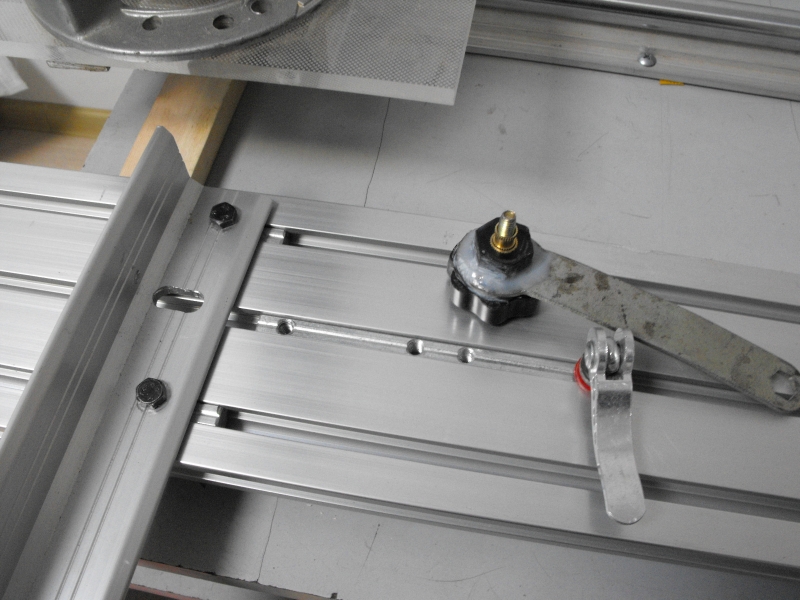

夹具的结构很简单

优点总结：
1. 安全性高
2.加工精度高
3.工件固定,可以反复加工,可以多刀组合完成复杂的形状
4.修完边可以直接拼板,有指接下来刀可以指接
5.安装方便灵活配件淘宝上都能买到且价格不贵
6.换刀方便调节灵活精度高(与倒装比)

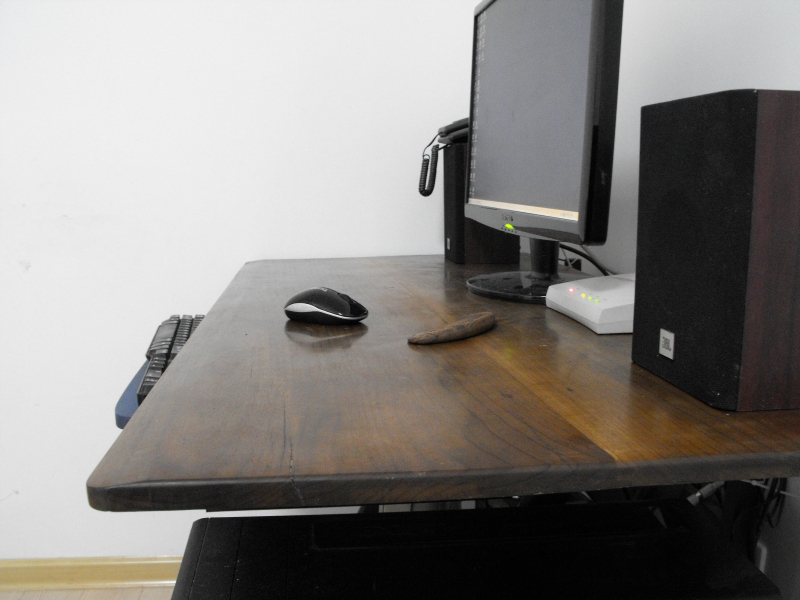

桢楠老家具料，打算指接成电脑桌面

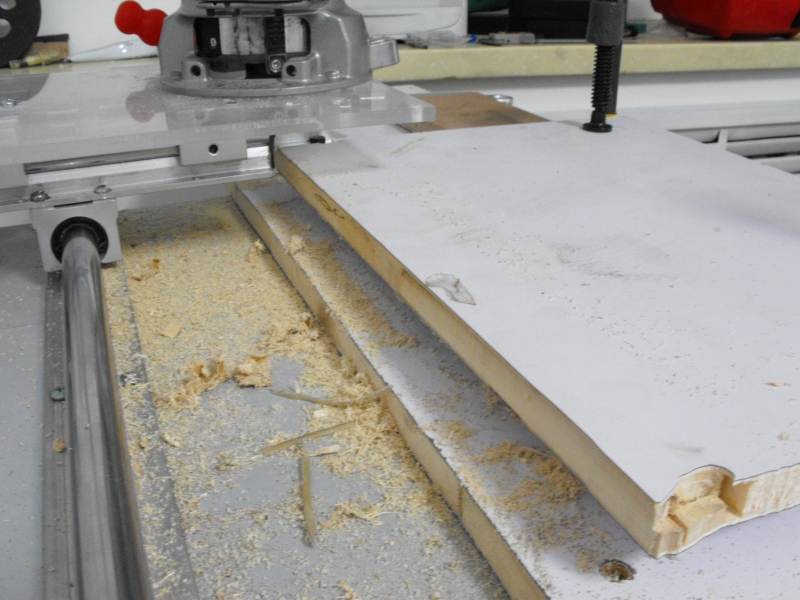

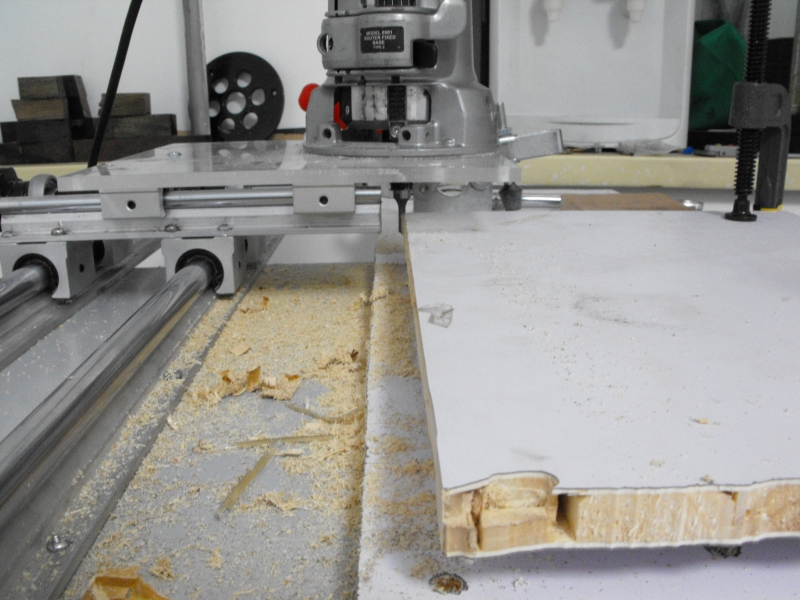

前边也用是些轨道用长直刀倒的

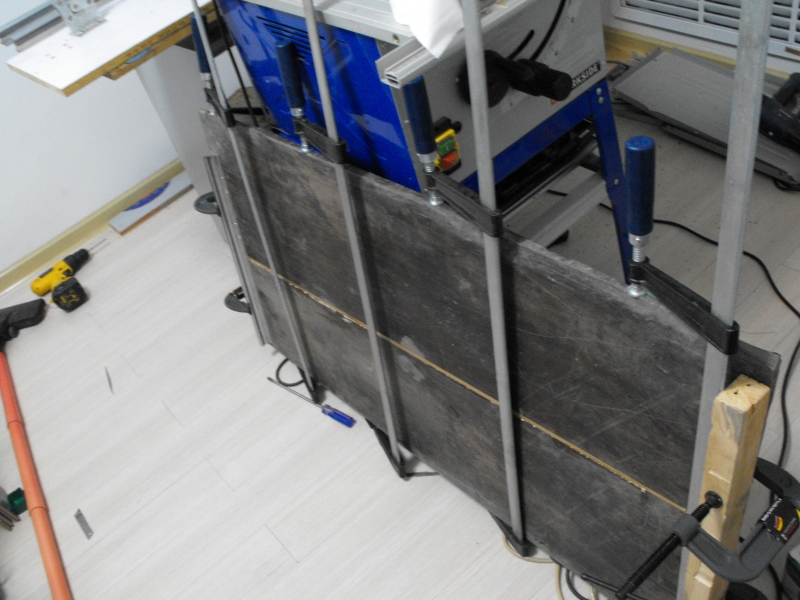

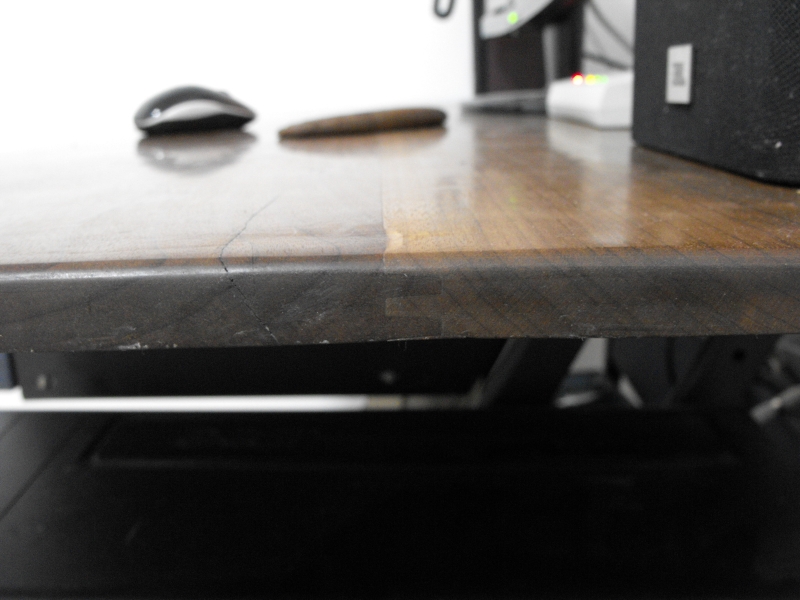

指接后的效果

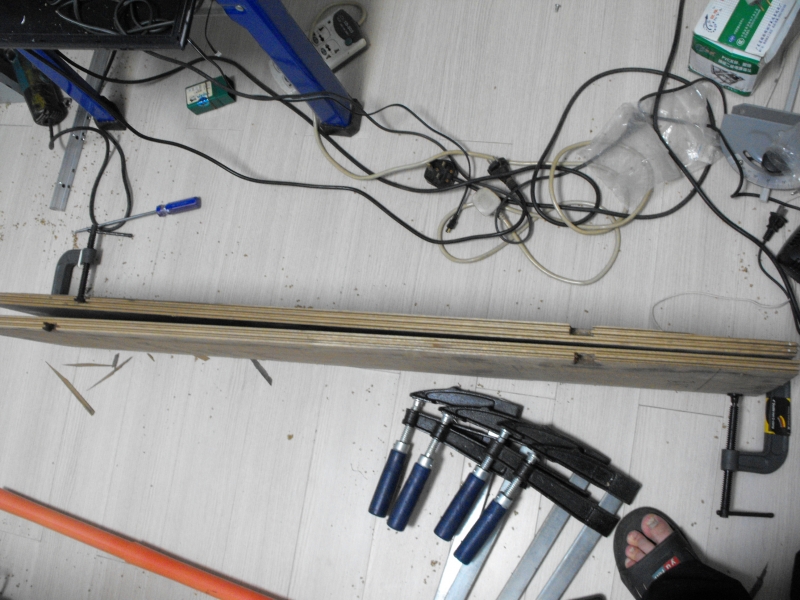

用太棒胶III代粘上了，外观看很不错，明天后天看打磨后的效果就知道了

垫加工件的板弄块厚点的实木板，然后用清低刀把他给清了，这样就面同一平面了

材料清单
大导轨是在本地买的SBR16MM导轨的 1.5M*110元*2(买贵了淘宝上75元1米我花了110元)
滑块14元*4
上面的小导轨0.5米*65元*2
滑块12元*4

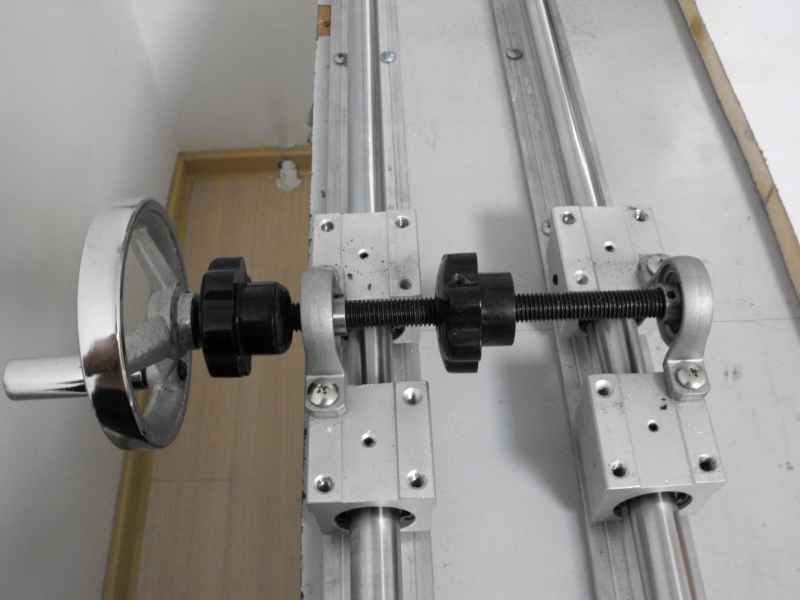

可摇的是手轮20元*1 每摇一周前进1.75MM(这个精度好像作元子弹也差不多了吧)

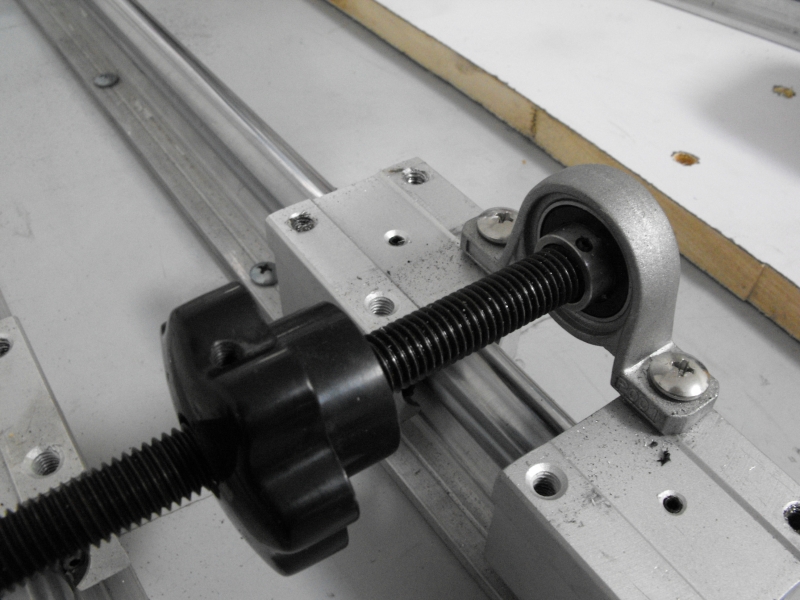

中是的丝杆是M12 8.8公斤级的长丝1000MM 10元*1 (切成300MM长)

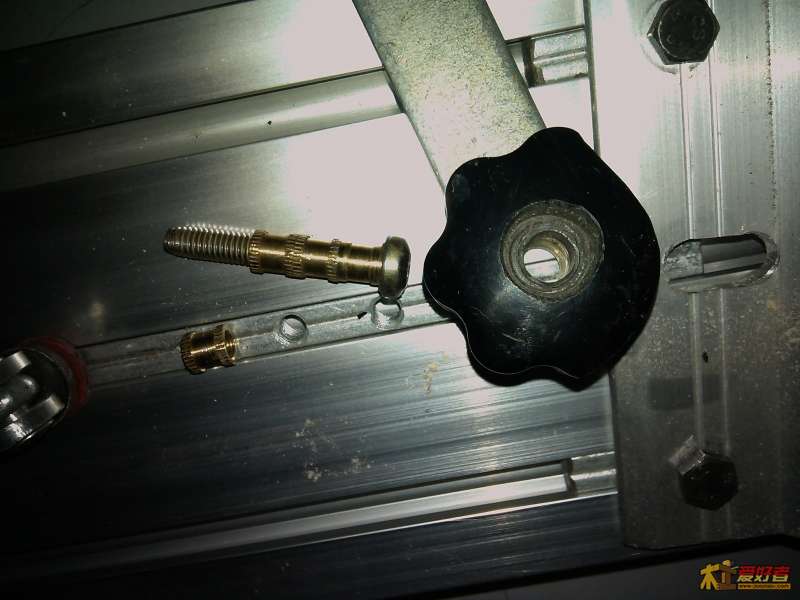

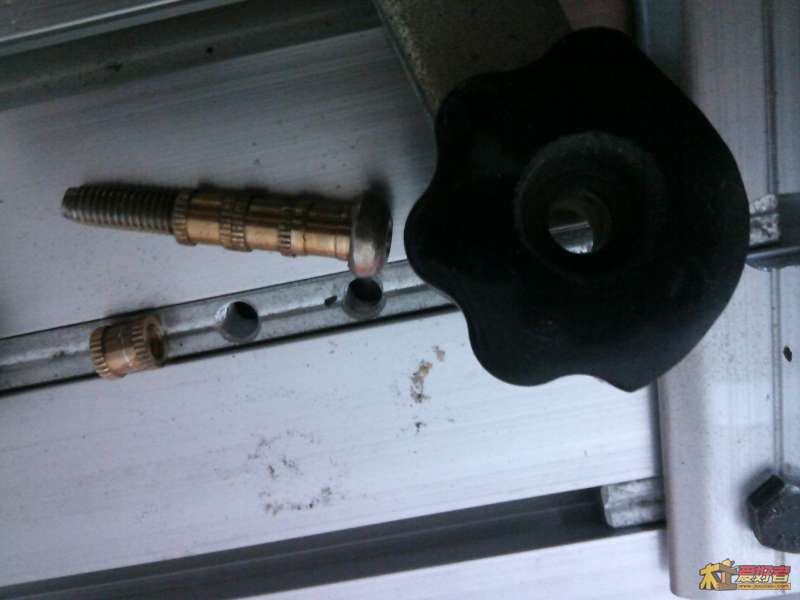

丝杆上黑色叫星型手柄12*50的 5元*2(一个固定丝杆用,防止调整好尺寸后再动),另一个就作丝母了,它里的是螺丝是黄铜的还比一般的丝母要长些

锌合金轴承座KP001(内孔12）7.5元*2
上面的平板是坏的液晶显示器背光板用的(没花钱)

加上一样固定螺丝一共花了560元

今天又网购了一个台面板和角铝200块

胶底鞋 · 发表于 2011-6-30 20:03:19

怎么不能回啦

胶底鞋 · 发表于 2011-6-30 20:03:49

图那

啊啊啊啊

diaoyu-1234 · 发表于 2011-6-30 20:04:22

图？看看，禁止无意义回复，请输入4个中文以上!

fcuso · 发表于 2011-6-30 20:05:11

本帖最后由 fcuso 于 2011-6-30 20:45 编辑

比倒装安全可靠，调节方便

fcuso · 发表于 2011-6-30 20:06:41

回复胶底鞋的帖子

上图了，请指教

yuanchun123 · 发表于 2011-6-30 20:35:31

没看得太懂，

aver · 发表于 2011-6-30 20:35:32

看题目以为是自制雕刻机了。。。。。

fcuso · 发表于 2011-6-30 20:43:23

回复 yuanchun123 的帖子

就是雕刻机在固定的轨道上走，这样雕出来的东西直，小车可以锁定，可以手动前进，这样切的精度也高，安全准确

fhyzhs999 · 发表于 2011-6-30 20:46:05

做的好,那些光轴多少米

NIIYD · 发表于 2011-6-30 20:46:43

台子刚性太差，振动大，XY行走不了直线 Z轴深度也难控制，不过对于DIY精神实在太佩服了

笨手学木匠 · 发表于 2011-6-30 20:54:17

不错，强人

佳木斯 · 发表于 2011-6-30 21:48:23

牛x

禁止无意义回复，请输入4个中文以上!

老初学者 · 发表于 2011-6-30 22:17:23

做工很精巧，不知用起来怎样，期待用后感想。

小小木工DIY · 发表于 2011-6-30 22:46:41

牛逼！牛逼！真是太厉害了！
