nini21800老师的mach3，快捷键有调整1mm0.1mm0.01mm的吗

nini21800

1一7、2一3、8一9。

nini21800

maliang 发表于 2023-06-18 11:26
1 S% z5 ~1 O5 Z$ gnini21800老师，我可能表达的不是很清楚，就是在键盘上控制a轴和c轴转动的快捷键是哪个呢？

; s' h7 t( D  P3 `写错了一个，是1一7，不是1一4。

maliang

nini21800 发表于 2023-06-18 18:43
写错了一个，是1一7，不是1一4。

$ B: {5 i5 f: k9 ]: }收到，太感谢了，这样用键盘操作省劲多了。去电脑上操作了一下，1-7可以控制a轴，8-9可以控制c轴。2-3按着没什么反应。

nini21800

maliang 发表于 2023-06-18 20:32
收到，太感谢了，这样用键盘操作省劲多了。去电脑上操作了一下，1-7可以控制a轴，8-9可以控制c轴。2-3按着没什么反应。

应该2一3为C轴，8一9B轴，设置对应的轴才能转动。

maliang

nini21800 发表于 2023-06-18 22:24
应该2一3为C轴，8一9B轴，设置对应的轴才能转动。

收到，nini21800老师。ac轴都能用快捷键控制了。那个2-3不动也无所谓了。
- H. Y* _+ K/ t+ `# G) c6 W) x; v看到您在一个帖子里回复。验证c轴脉冲数值对不对，输入360，看看c轴是不是转一圈就可以。我这个c轴可以转一圈。
但是同样的参数和减速比下，脉冲数值也是一样的情况下，我这个a轴，输入360，a轴转一圈多。这样对吗？

nini21800

maliang 发表于 2023-06-19 09:11
收到，nini21800老师。ac轴都能用快捷键控制了。那个2-3不动也无所谓了。
看到您在一个帖子里回复。验证c轴脉冲数值对不对，输入360，看看c轴是不是转一圈就可以。我这个c轴可以转一圈。
但是同样的参数和减速比下，脉冲数值也是一样的情况下，我这个a轴，输入360，a轴转一圈多。这样对吗？

只要输入360转动不是刚好一圈都不对（转动前旋转轴必需是0位置）。修改脉冲到刚好转一圈。

maliang

nini21800 发表于 2023-06-19 12:36
只要输入360转动不是刚好一圈都不对（转动前旋转轴必需是0位置）。修改脉冲到刚好转一圈。

有点弄不明白了。

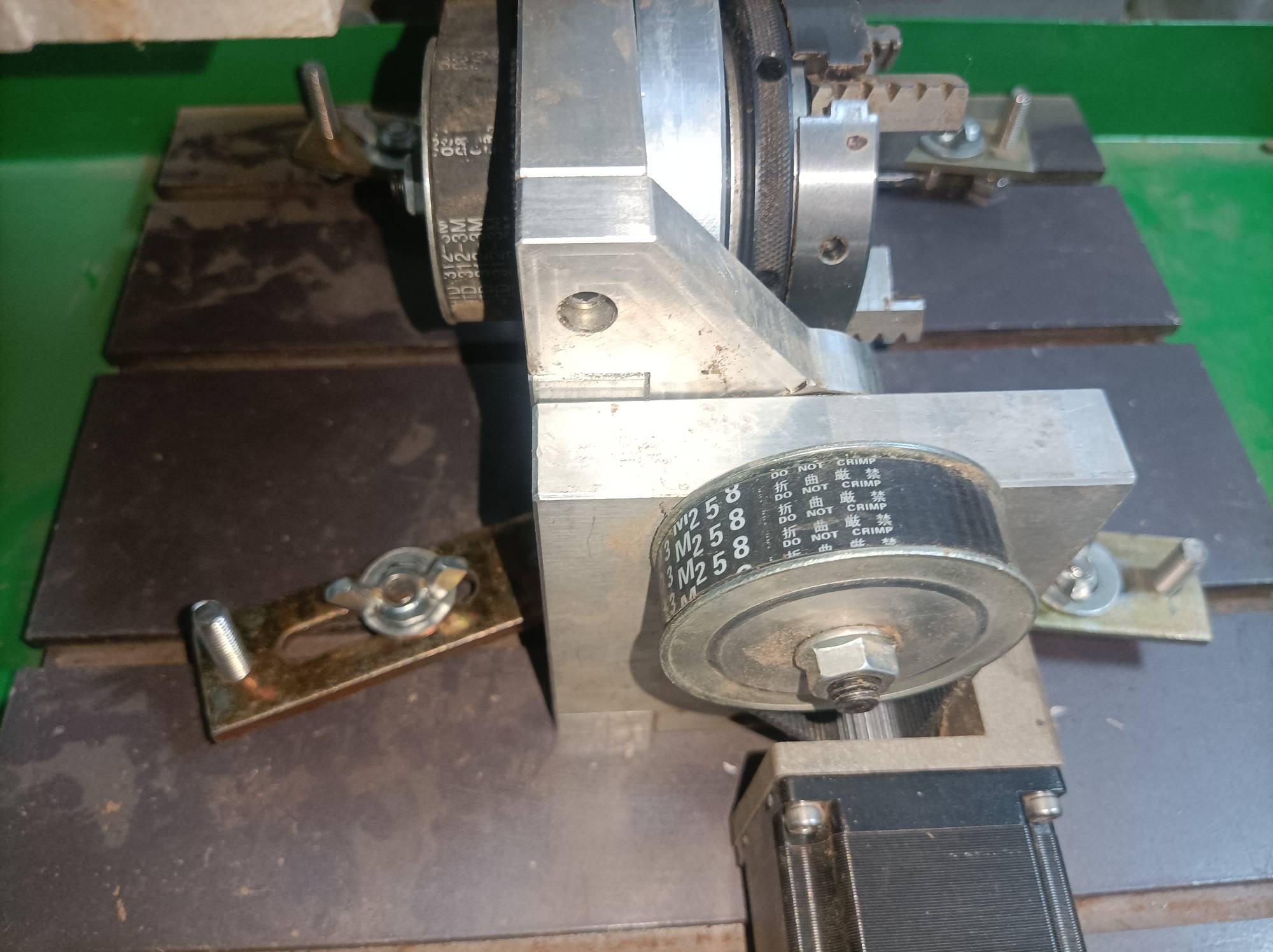

a轴和c轴的参数都是一样（16细分，1:4，同款电机1.8度）。脉冲应该也是一样的（35.555555）。200*16*4/360=35.5555556。
" _7 L- @( ~& X1 i: |' i& E为什么c轴输入360可以旋转一周，轴输入360却不是旋转一周呢。

maliang

有点弄不明白了。
5 W. ?; }' i+ U7 b& ?+ m9 B2 ?+ M% va轴和c轴的参数都是一样（16细分，1:4，同款电机1.8度）。脉冲应该也是一样的（35.555555）。200*16*4/360=35.5555556。
: g9 s$ c* _6 N( R0 H3 |, `为什么c轴输入360可以旋转一周，c轴输入360却不是旋转一周呢。

nini21800

maliang 发表于 2023-06-19 13:01
有点弄不明白了。
" e6 S- }  Z% ]* X& Oa轴和c轴的参数都是一样（16细分，1:4，同款电机1.8度）。脉冲应该也是一样的（35.555555）。200*16*4/360=35.5555556。
) n8 d( u1 x0 L: H+ b; c为什么c轴输入360可以旋转一周，c轴输入360却不是旋转一周呢。

都一样的，那肯定是哪不对了，看看C开始是不是0，可以先输0再360，然后0，360…

maliang

心佛即佛 发表于 2023-06-18 16:05
1 O2 C: j. k9 C  z3 n- d加个手轮吧

感觉手轮价格高，看看无线的的要300了。
+ W3 {6 e! {; D$ b' Q7 V% T而且原来一直是用维宏，用的无线键盘，来对刀，感觉也挺好用的。就是维宏里面有点动的快捷键j，但是移动1mm，0.1mm这种没有快捷键，只能通过鼠标选上。

maliang

nini21800 发表于 2023-06-19 14:25
都一样的，那肯定是哪不对了，看看C开始是不是0，可以先输0再360，然后0，360…

. ?, ?% F5 H4 _0 H& @& z. d: r4 K嗯，我再找找a轴旋转一周不是360的原因。今天还特意看了细分，a轴c轴的细分一样。

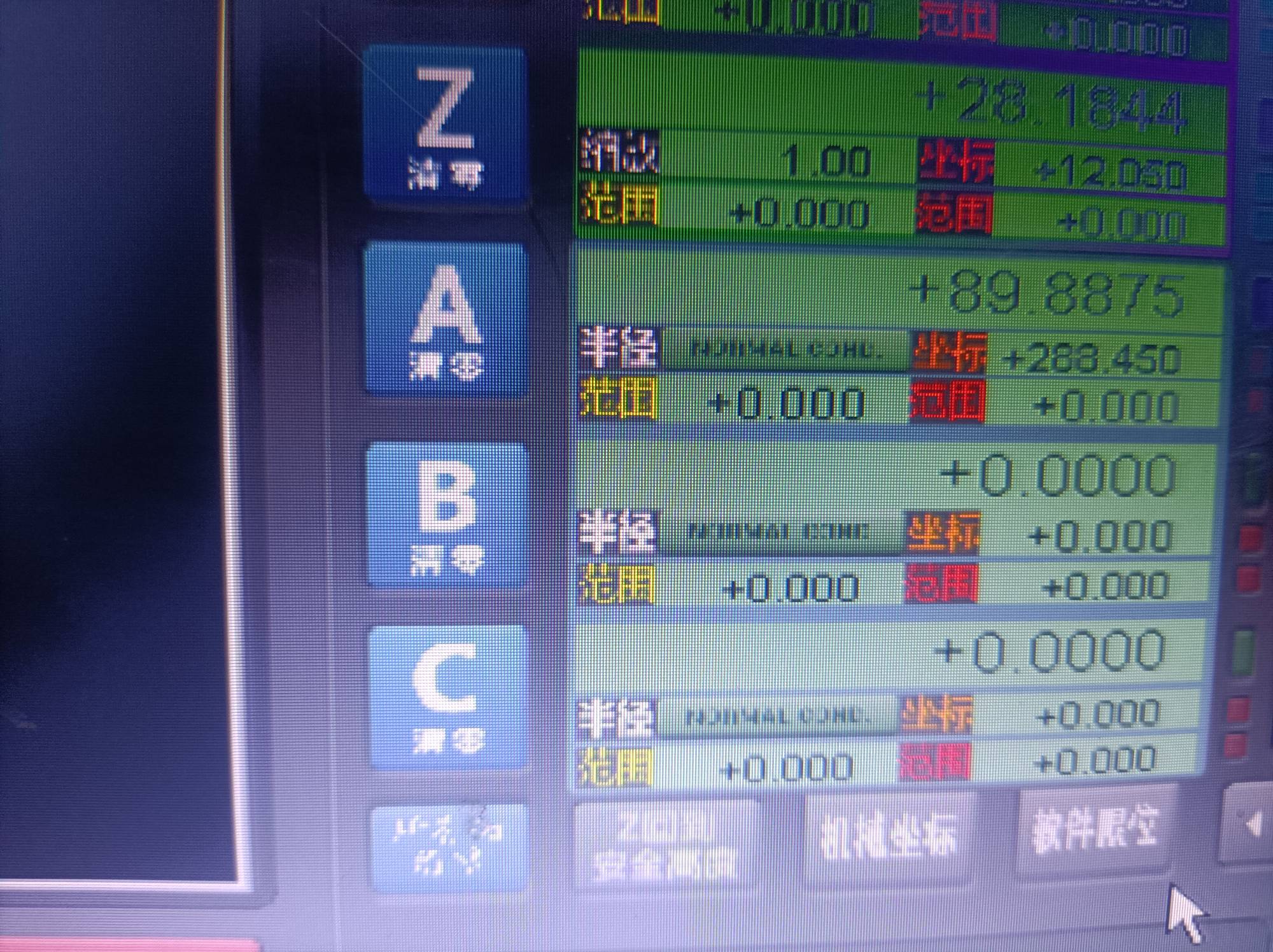

测试的时候，我是先把a轴设置成0，然后再通过鼠标或键盘调整让右上部显示框里的数值从0转到360。看看是不是转了一整圈。

nini21800

maliang 发表于 2023-06-19 14:26
感觉手轮价格高，看看无线的的要300了。
而且原来一直是用维宏，用的无线键盘，来对刀，感觉也挺好用的。就是维宏里面有点动的快捷键j，但是移动1mm，0.1mm这种没有快捷键，只能通过鼠标选上。

界面中下部有对刀按钮，自己搞个底部绝缘的铜片、铝片（如电路板），就能做对刀器了。

maliang

nini21800 发表于 2023-06-19 14:25
都一样的，那肯定是哪不对了，看看C开始是不是0，可以先输0再360，然后0，360…

2 G! ~, }- A: F: A2 xa轴也调整好了。输入90，a轴旋转90度。
6 l  p  B4 W- e% A2 k8 h虽然轴控制器上是16细分。但是在计算的时候，把数值改成8细分，脉冲是17.7777778。
, L  O# x/ V1 e; E& G, a这样输入以后，就对了。暂时先这样吧。

maliang

maliang 发表于 2023-06-19 20:00
a轴也调整好了。输入90，a轴旋转90度。
虽然轴控制器上是16细分。但是在计算的时候，把数值改成8细分，脉冲是17.7777778。
这样输入以后，就对了。暂时先这样吧。

昨晚又试了一下xy轴，y轴可以，x轴输入的数值和移动的距离不对。
) r, J" x! v6 \6 H1 H& D* d. Z控制器都是542-5，最大电流是4.2a。y轴电机额定电流是4.2a。x轴电机的是5a，可能搭配的4.2a的控制器，导致的问题。
昨晚又买了dm556，最大电流5.6a。等换上看看效果怎么样。

maliang

nini21800 发表于 2023-06-19 14:25
都一样的，那肯定是哪不对了，看看C开始是不是0，可以先输0再360，然后0，360…

0 O9 e+ f6 m7 T& sa轴已经好了，输入90度，就可以转90度了。换了一个新的mach3控制卡，问题就不存在了。
