想问问这个棱角是什么工具加工出来的？CNC雕刻机？

会飞的二师兄 · 发表于 2022-12-3 20:46:25

高远远发表于 2022-11-22 06:05
# j+ t" ^0 Z5 p4 E# \ \四轴，立铣不可能的

3轴都够了

笛声何在 · 发表于 2022-12-7 18:25:08

liyousong 发表于 2022-11-21 00:457 Q$ _, O8 B& d8 R. d
还有精雕做单线投影只需要单线而不需要曲面模型吗，希望你可以出一个教程或者录一个视频，没有曲面只有单线是怎么做单线投影的

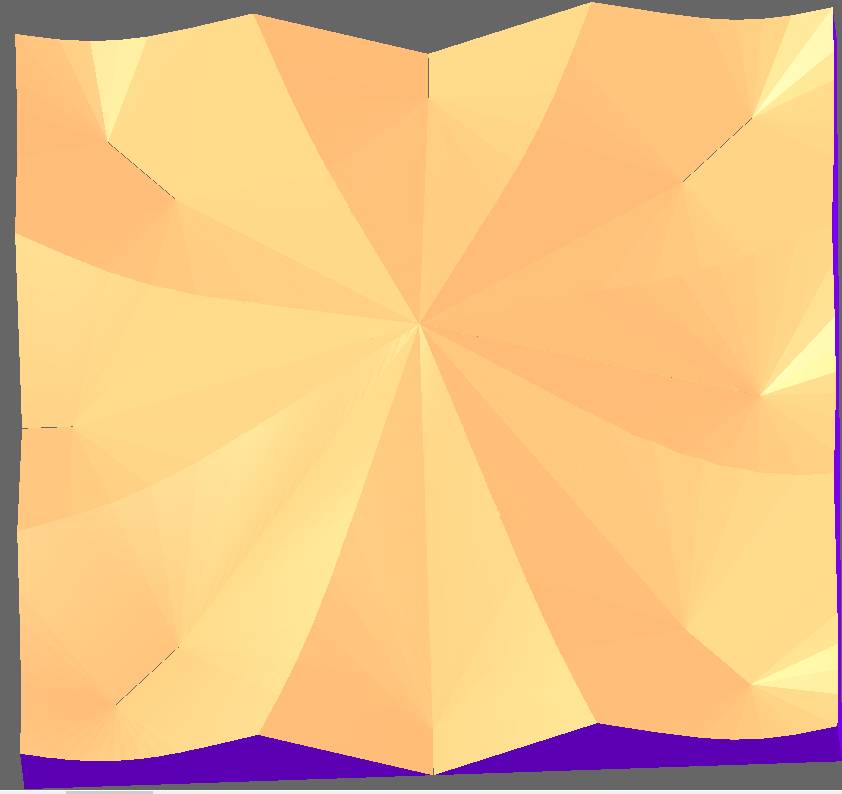

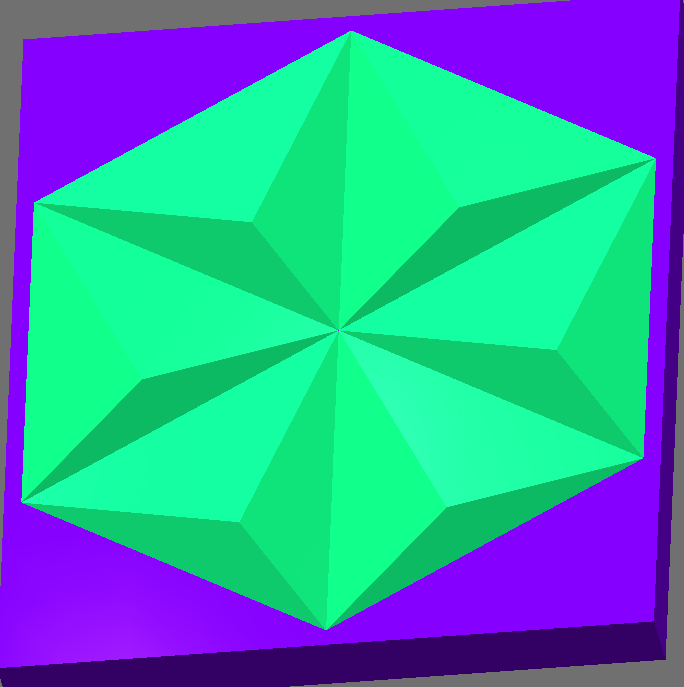

这是用v型刀做三维清角刀路，这种你得把料先下好再卡主来雕刻，不然会浪费材料

笛声何在 · 发表于 2022-12-7 18:27:04

liyousong 发表于 2022-11-21 00:45
! ~: \* m: R4 D- \& N e- x还有精雕做单线投影只需要单线而不需要曲面模型吗，希望你可以出一个教程或者录一个视频，没有曲面只有单线是怎么做单线投影的

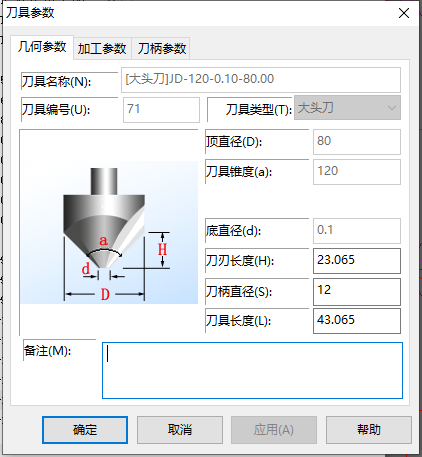

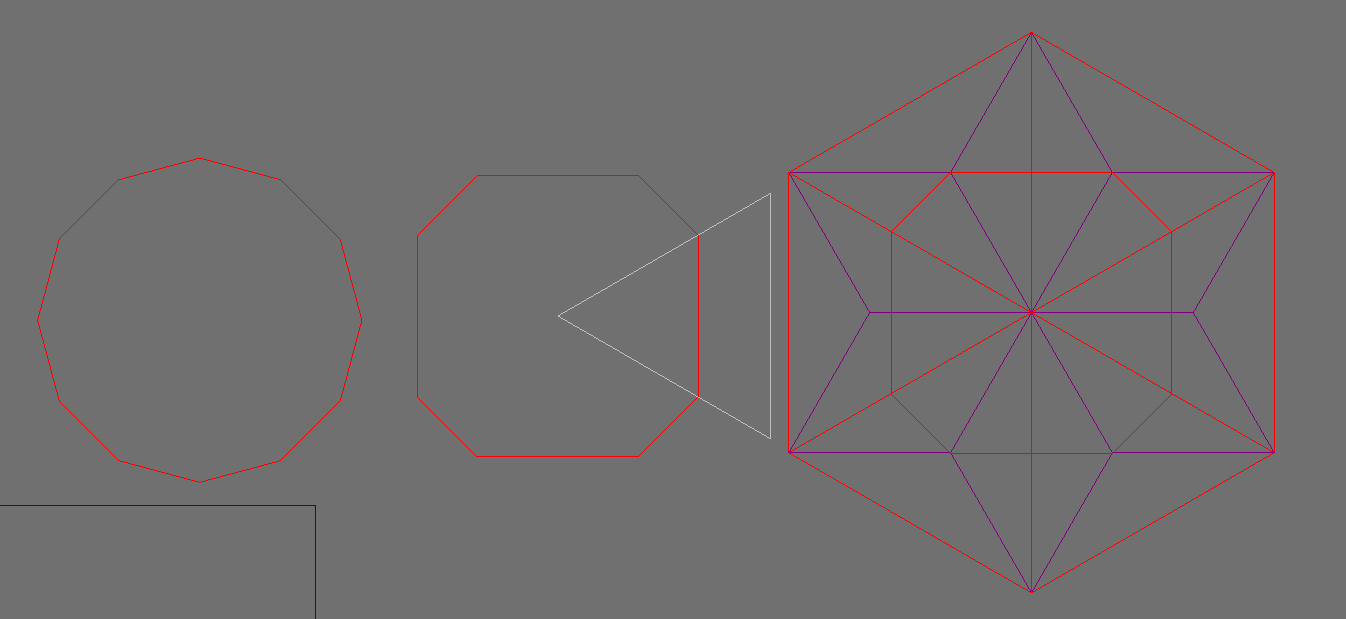

我随便画的一个尺寸，至于刀具，得看尺寸来，我随便设置的，如果要批量做可能要定做刀具了，投影的我一会做给你看

笛声何在 · 发表于 2022-12-7 19:25:43

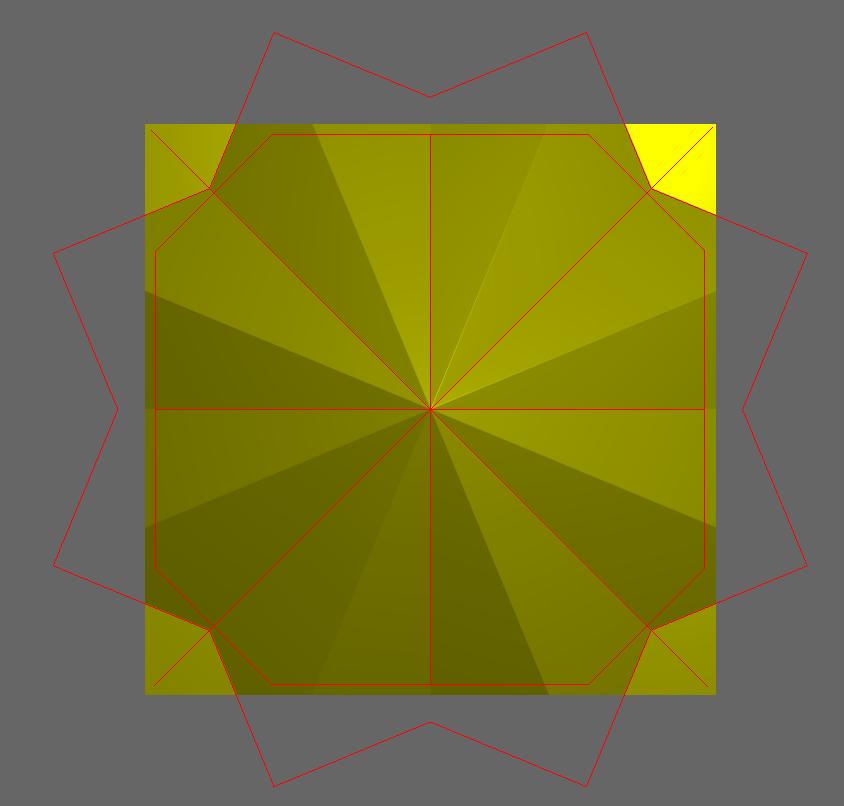

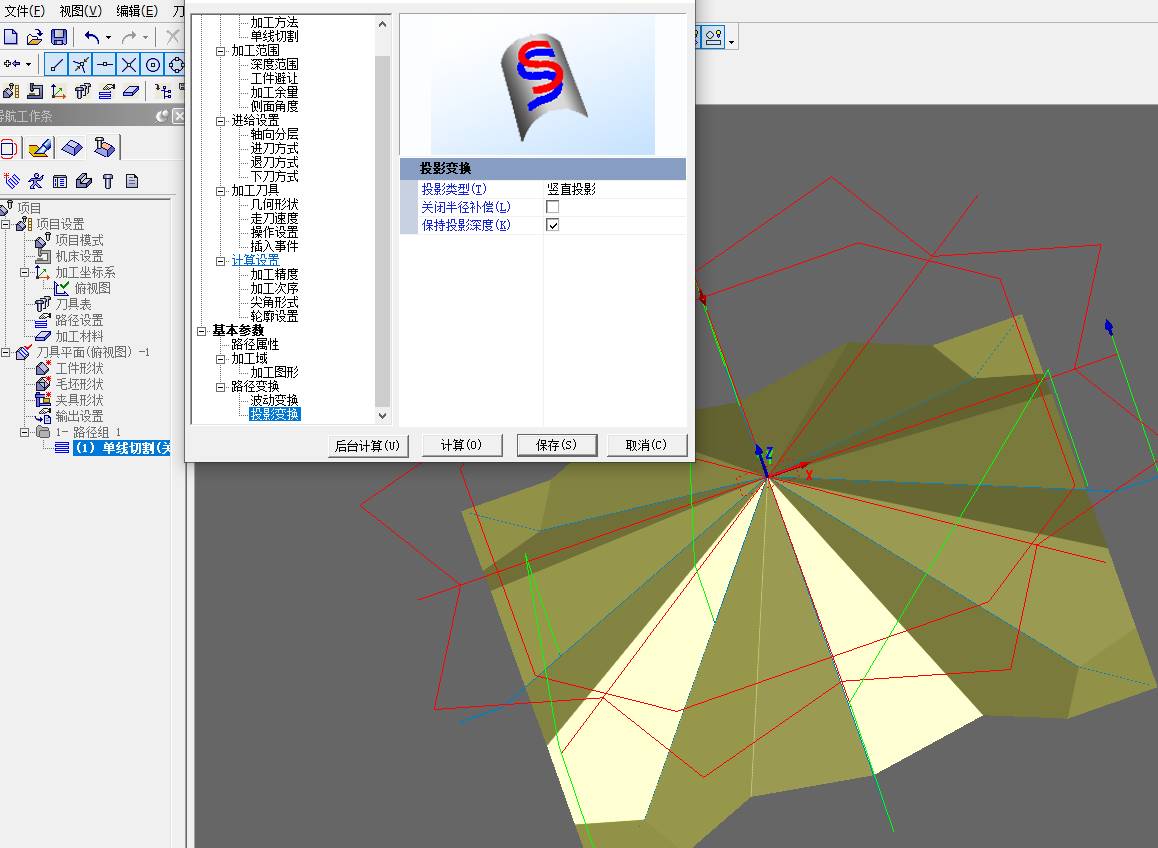

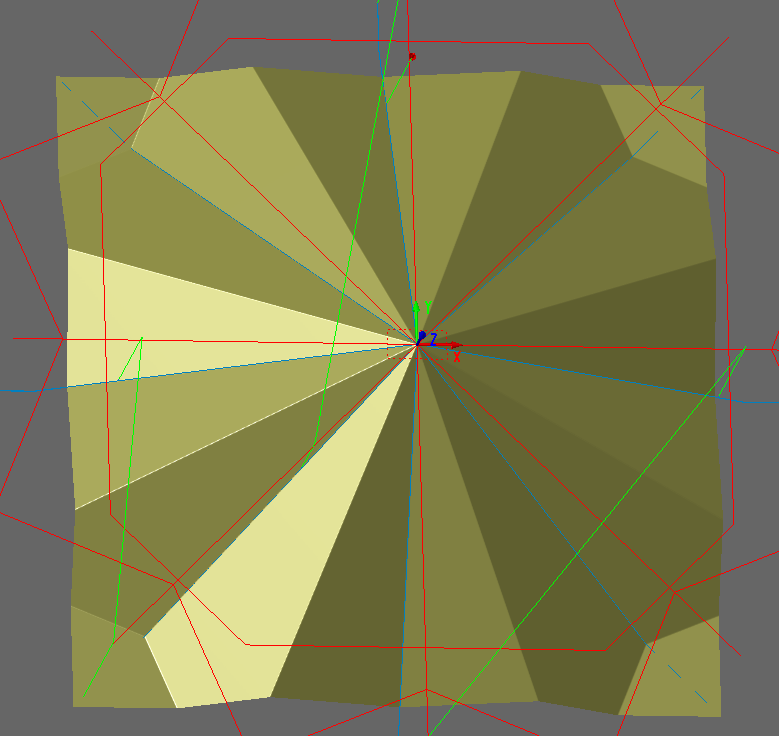

单线投影刀路，先得画个模型，要比直接画三角区域做三维清角刀路麻烦多了

liyousong · 发表于 2022-12-8 07:32:21

笛声何在发表于 2022-12-07 19:250 E4 Y- [7 |, ?" l; d: H
单线投影刀路，先得画个模型，要比直接画三角区域做三维清角刀路麻烦多了

你这单线投影不还是得用曲面模型吗，我还以为你不用曲面模型就能做单线投影的，还想跟你学学的

笛声何在 · 发表于 2022-12-8 11:00:02

liyousong 发表于 2022-12-08 07:32
4 M8 k2 d% k) D: \1 W$ C你这单线投影不还是得用曲面模型吗，我还以为你不用曲面模型就能做单线投影的，还想跟你学学的

不用模型那就用三维清角，单线的话还可以画三维曲线来搞

笛声何在 · 发表于 2022-12-8 12:25:44

笛声何在 · 发表于 2022-12-8 12:26:35

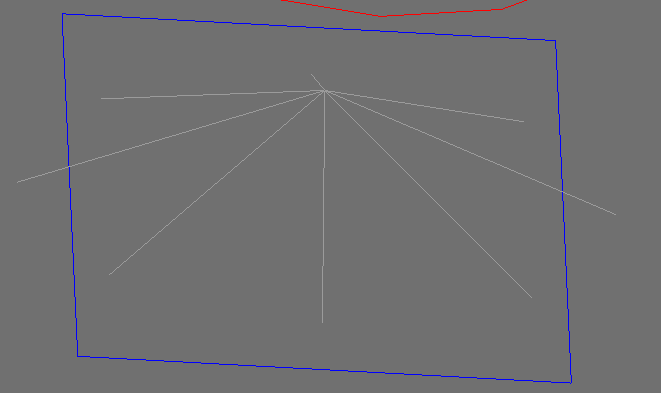

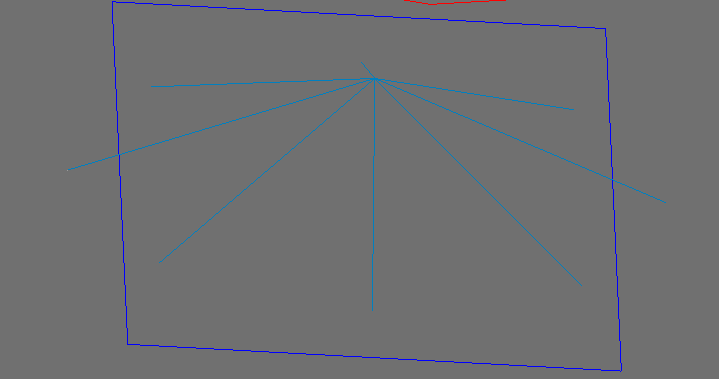

直接画三维曲线做单线路径

斗斋 · 发表于 2022-12-18 03:58:57

笛声何在发表于 2022-12-08 12:26. j' _+ s: V/ X
直接画三维曲线做单线路径

做这样用雕刻机没必要也提高成本，用台锯切很简单没啥成本，我上面发的图不是已经达到这个效果了吗，只是没有懒得仔细调节而已，调节一下就行。

李大猷 · 发表于 2022-12-31 22:51:37

你没见过地镂上的刀胚子吗？想要什么形状自己随便磨，前提是你有一定磨刀的经验，我们做红木家具一般都是自己磨刀包括阴阳线和比较特殊的异形加工，

孙悟己 · 发表于 2023-1-11 20:58:12

笛声何在发表于 2022-11-16 09:478 [- `* B. z& A# h4 P$ m6 b
精雕做这个可以不用画模型，计算好刀具角度画三维直线阵列，刀路做单线然后投影刀路，v型刀就能划出这种形状

这样最简单。就是如果尺寸大的话，没有合适尺寸的刀，就用曲面精加工雕吧，也不慢的。

众生之一 · 发表于 2023-2-16 17:54:29

liyousong 发表于 2022-11-08 18:44- [8 P: X5 ~. A

太吊了，我们这些外行看来是一头雾水

秦岭北望 · 发表于 2023-2-17 12:02:37

jojo65951 发表于 2022-11-14 14:234 V! H9 M5 |# I5 o, c' }
经过实践，手工不容易。楼主的图是机器做的。

这个必须赞

rockmanx01 · 发表于 2023-7-3 15:00:26

画了个图示意下画法，批量需要做夹具，单间的话，要不手工要不cnc。

limager · 发表于 2023-7-14 17:10:59

台锯做的话，定位精度依赖的是方块切割归方的尺寸一致性，如果有偏差就可能中心店的尖尖对不齐。
用开V槽的铣刀做比较靠谱，只是刀的定焦看上去比较大，应该有150°的样子，甚至更大，开出来的槽坡度还是比较平缓的。
刀的路径就是从中心往四周放射的几条直线轨迹，只是中间比较浅，周围深一些。
