我的板式家具，柜子（制作完成）

无师难通

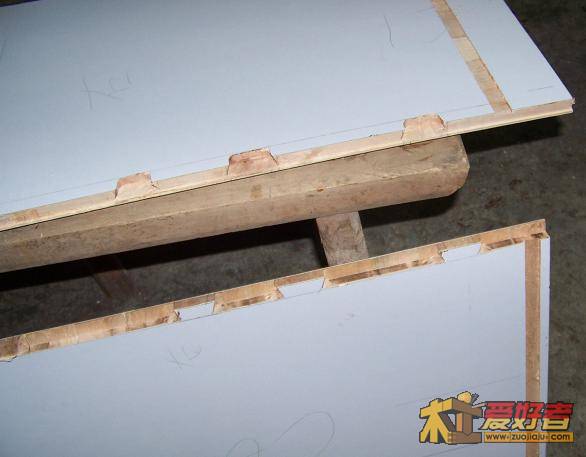

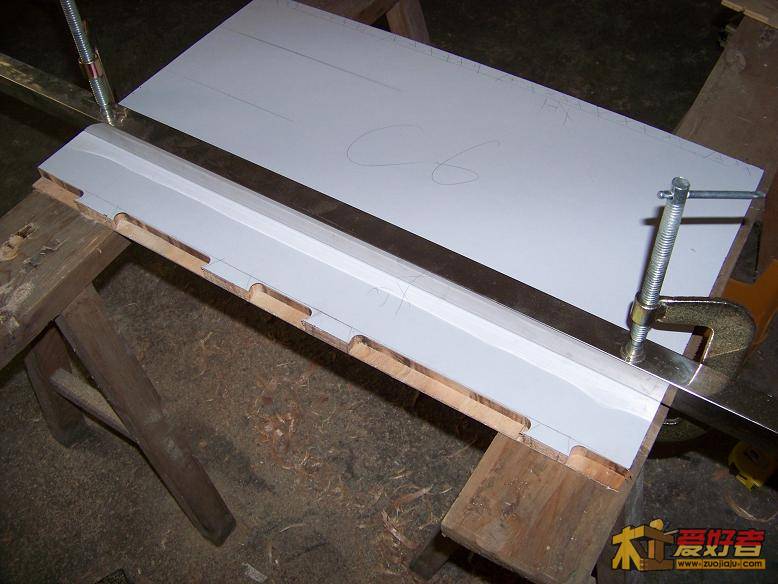

根据芯板的接头选择榫的位置，并先用直刀铣出不用部分

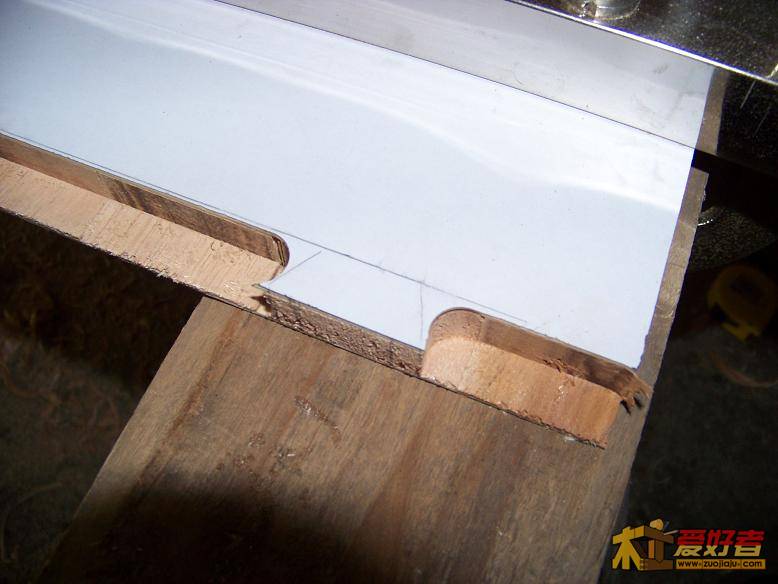

放大

7 S" K( P' m6 O! p

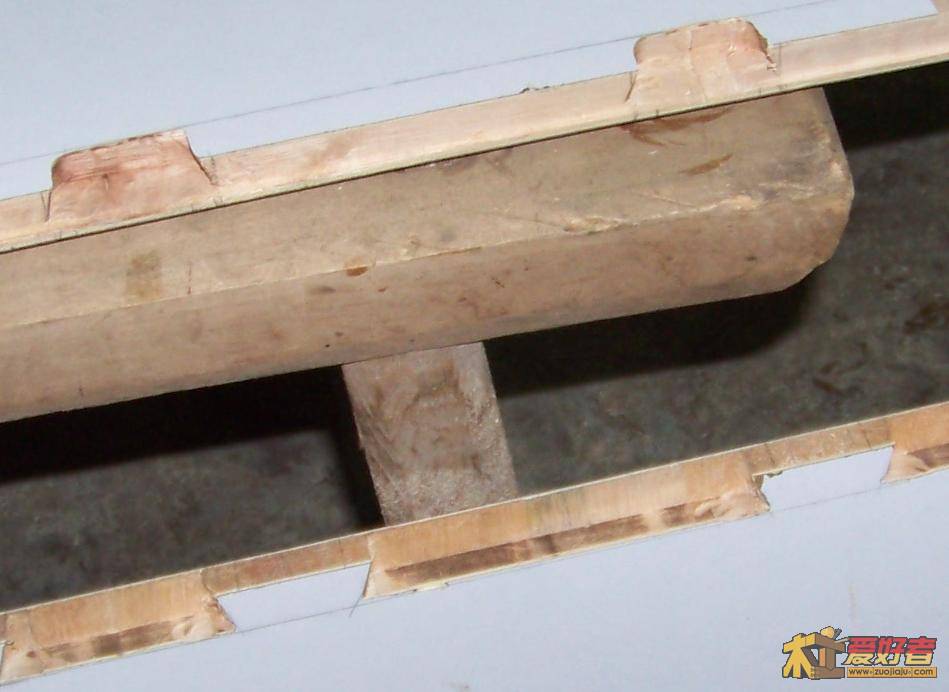

# F( M( r$ ^6 I2 q0 x& L用燕尾刀修正后
. H% p+ K( |! v+ x: _: X' M7 f
! t9 P$ `4 u, _7 C放大修正后

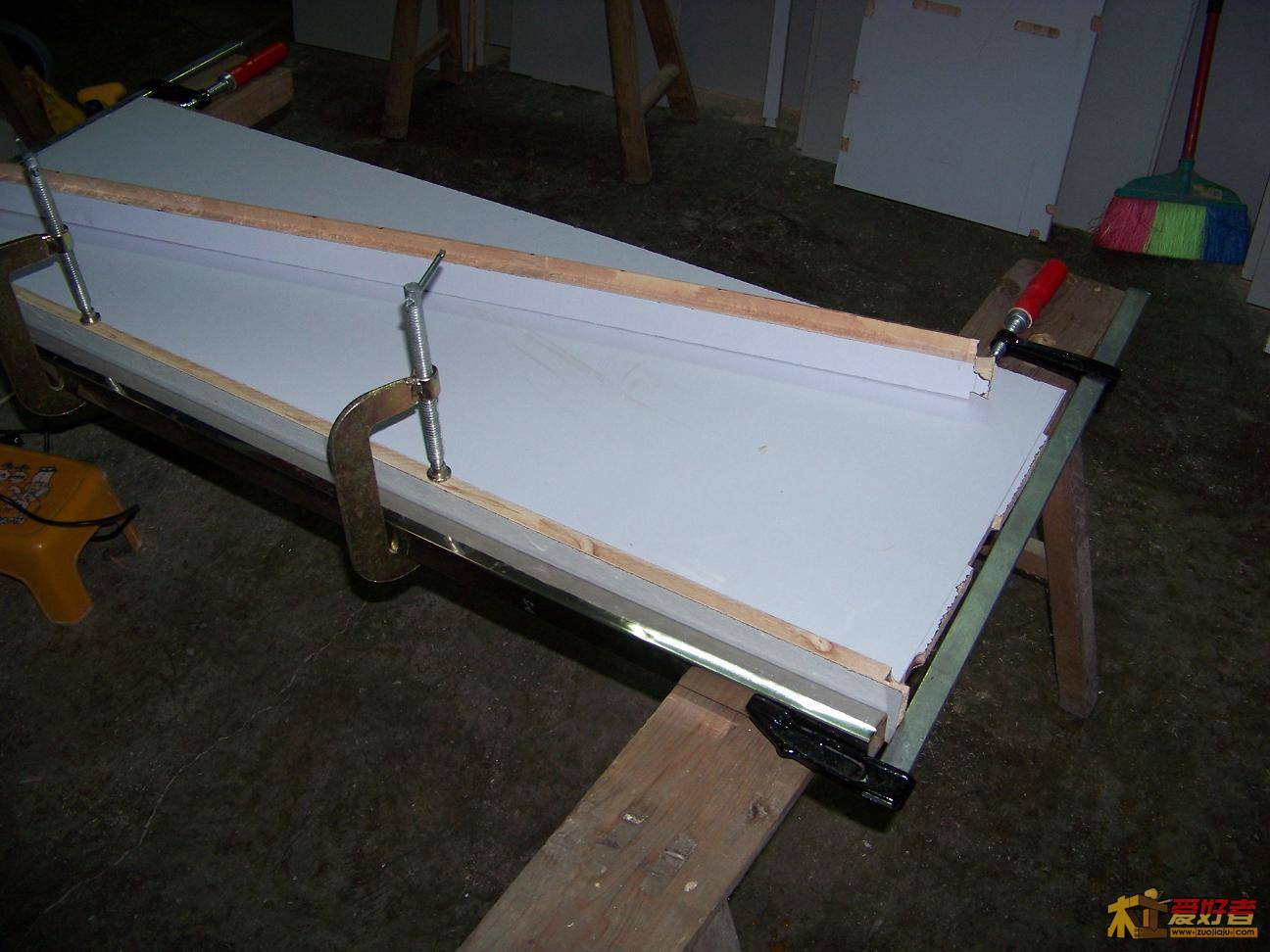

横板比较长，给个贴一条加强的板条，用夹子夹住等胶水干掉。上面还放着一条加强用的板条呢

fuktion

没看清楚，板子内部到底是密度板还是木条集成材？

无师难通

fuktion 发表于 2011-6-27 12:42
没看清楚，板子内部到底是密度板还是木条集成材？

. K2 U$ x2 }3 w' O2 ?是木条集成材

无师难通

昨天晚上相机没电了，今天晚上接着更新，今天要组装了

老吴

等待你的组装图

无师难通

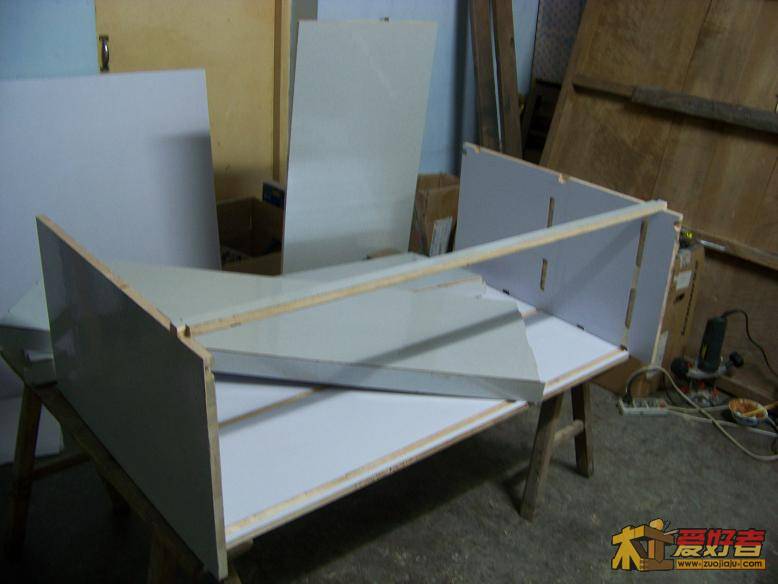

柜子所用的材料大合照。有背板（垫在底下），两侧板（立在背板上），一块底板和一块隔板（放在背板上），一块顶面板（在后面长长地竖放着），还有一条上拉条（细长的一根）。另外不缺两面门的板子还没裁出来。
9 ^9 ^4 L6 I- u4 G2 H' t+ _  ?% N

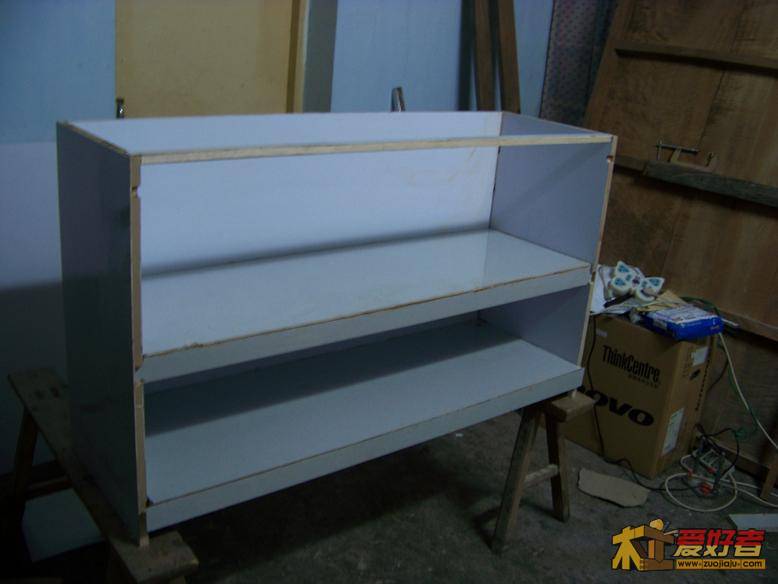

组装后的样子，顶面板还没安上（两块侧板上有两个缺口，那是由于没有画线造成的，把上面当成下面了，呵呵，吸取教训，以后一定先画线再加工）
7 V4 L1 p& I) c* m4 F

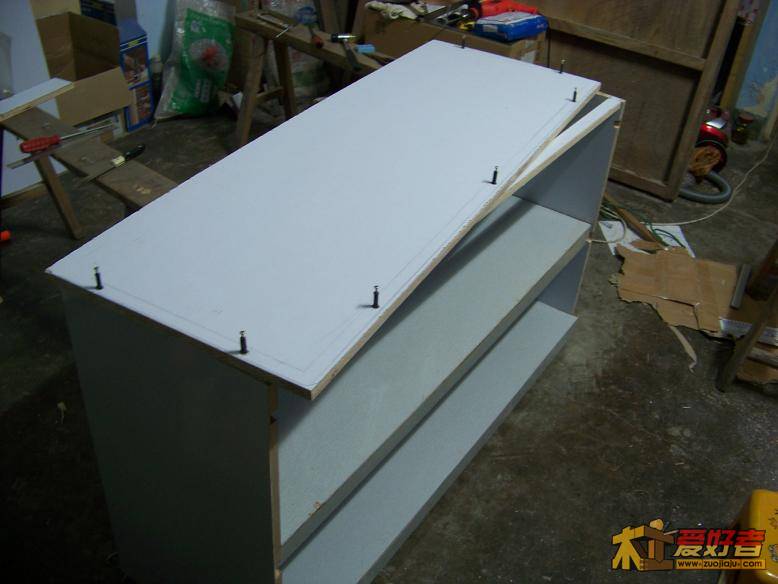

) X/ R! {. N2 r) K7 o: S顶面板安装上了三合一组件。由于感觉板子并不厚，不适合加工燕尾槽，就采用了三合一了。
5 J5 I; r8 r! F+ |1 C7 L
% I" m0 `5 c, l/ ]6 F4 ]5 `今天回家有点晚了，就不吵邻居休息了，剩下的明天继续
3 u/ j# R+ v- S/ }. k+ O( R2 f

dino886

好似浪费了点！！

无师难通

回复 dino886 的帖子
' H# H& @8 i. T, s& o6 `% @
5 ]8 W7 o2 H5 P8 M. ~' @/ ^噢，哪儿比较浪费呢？也许背板有点，懒得再买多层板了，呵呵

昔年月照

LZ用的多厚的板材？如果可以的话，全部用三合一和快丝做连接以后拆装会不会方便些呢？
$ ?5 B! R0 C" y. B8 n
, f" ?6 C% O7 o期待LZ的完成图。
! Y; p$ n7 L8 C6 w' _- B

福建莆田红星

材料相当的不好。

无师难通

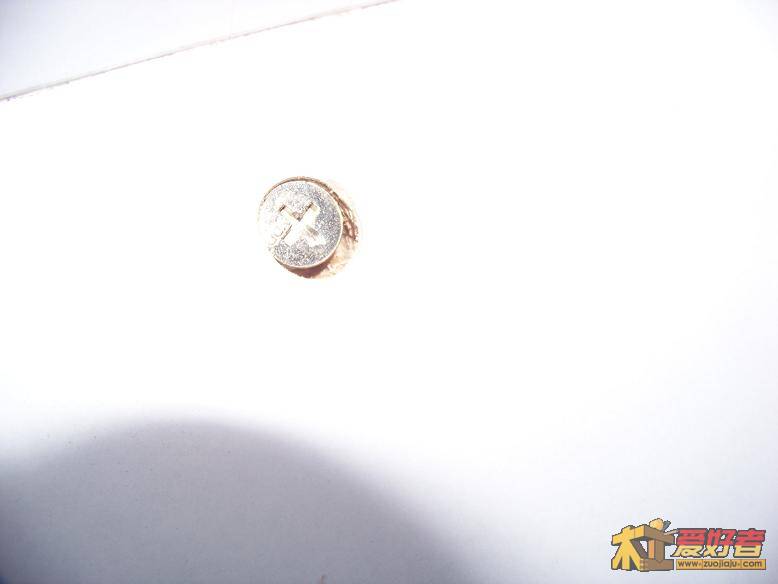

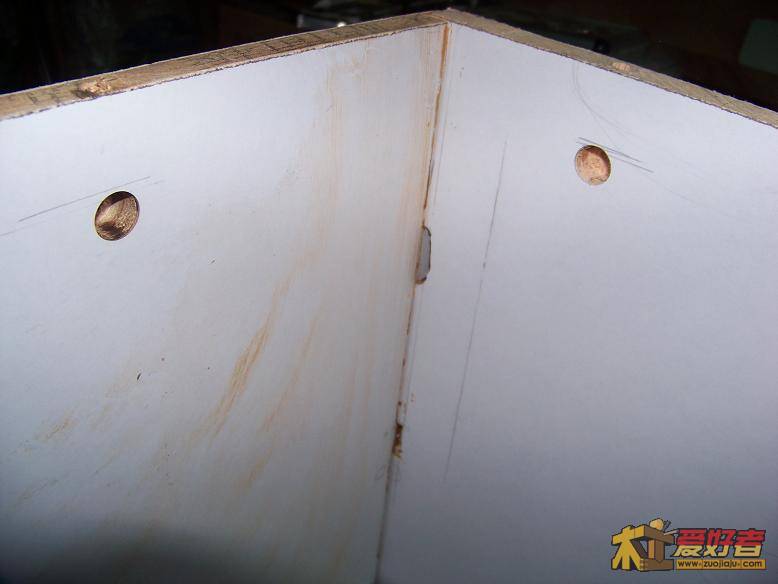

三合一的孔，都钻的太远了，又修正过

  x1 N% v& \8 P- E: v' M+ w) N这就是修正带来的后果，每一个大孔都有这样的逢，应该先试验一个的，那样的话最多也只有一个要修正

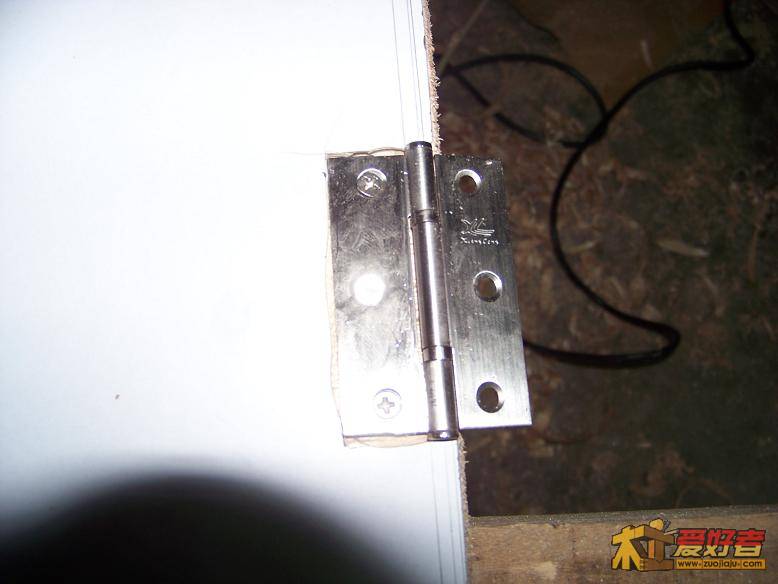

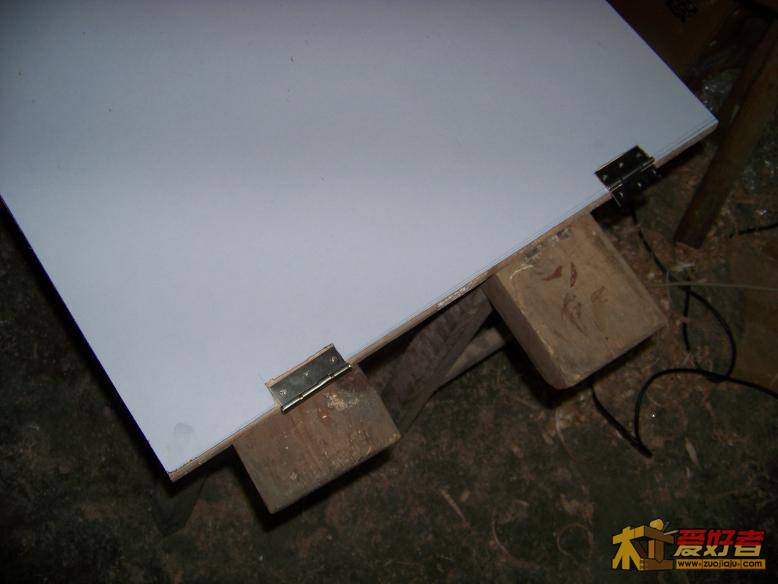

5 M; l- C, A% N安装合页


7 }9 ~- ?$ M, g1 r$ ^终于完成了，欢呼一下 :D （门安装了磁性碰碰吸，就不安装拉手了）

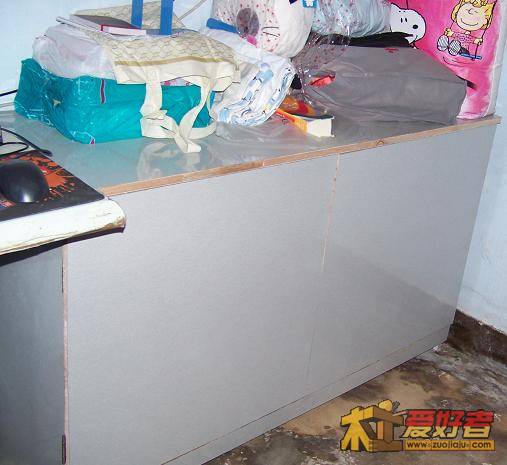

$ K( l+ C$ W5 `6 E% Q$ m- X投入使用。

无师难通

昔年月照 发表于 2011-6-30 17:34
LZ用的多厚的板材？如果可以的话，全部用三合一和快丝做连接以后拆装会不会方便些呢？
3 r( f/ [/ p- @1 b! \1 F2 P
期待LZ的完成图。 ...

; s1 H2 _+ A6 i) @" B完全可以用三合一的，不打算拆装。另外有了电木铣就想试试采用暗燕尾榫制作，小时候看木匠做箱子都采用燕尾榫的，在只有手工工具，要做暗榫比较困难

xpcchao

进来遛遛！帮你顶一下！

lhj

技术太差了吧

包子

太费劲了
