求助：同一个图内，区域清除和轮廓刀路出来的尺寸相差0.5mm

mark0223 · 发表于 2022-7-29 11:57:56

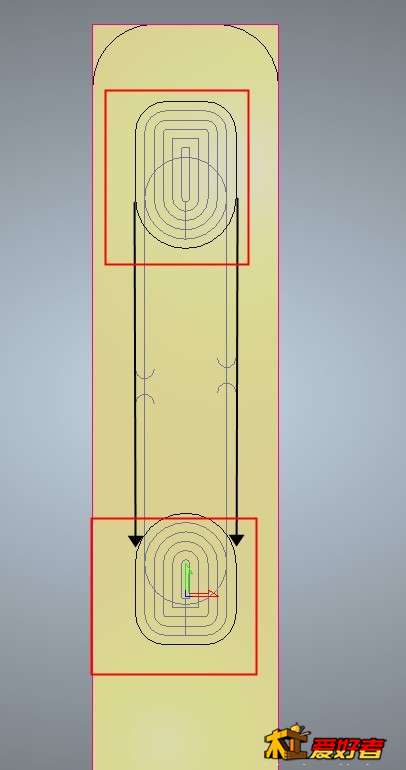

先看图。同一个图，只是加工策略不同。

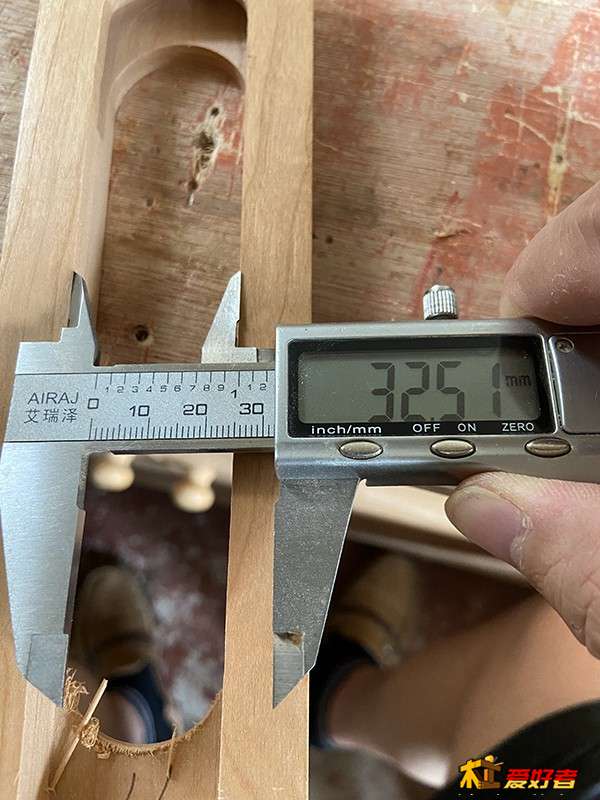

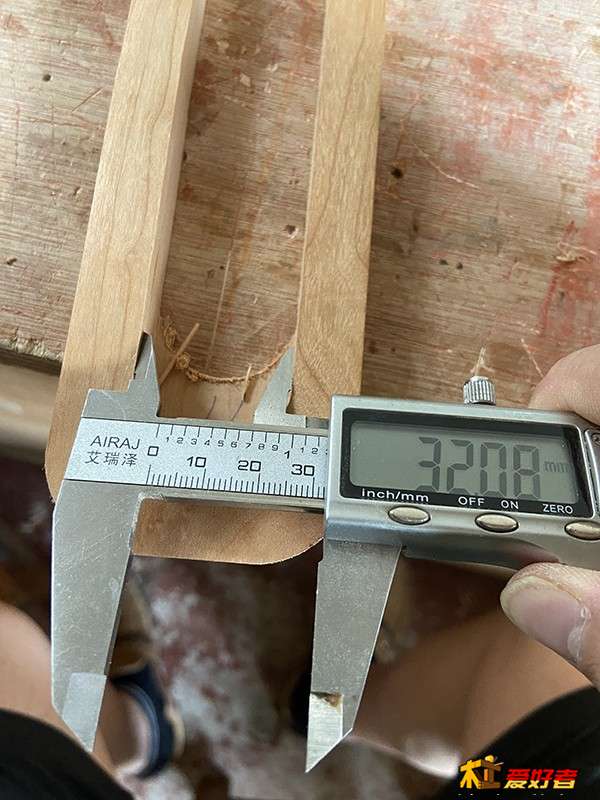

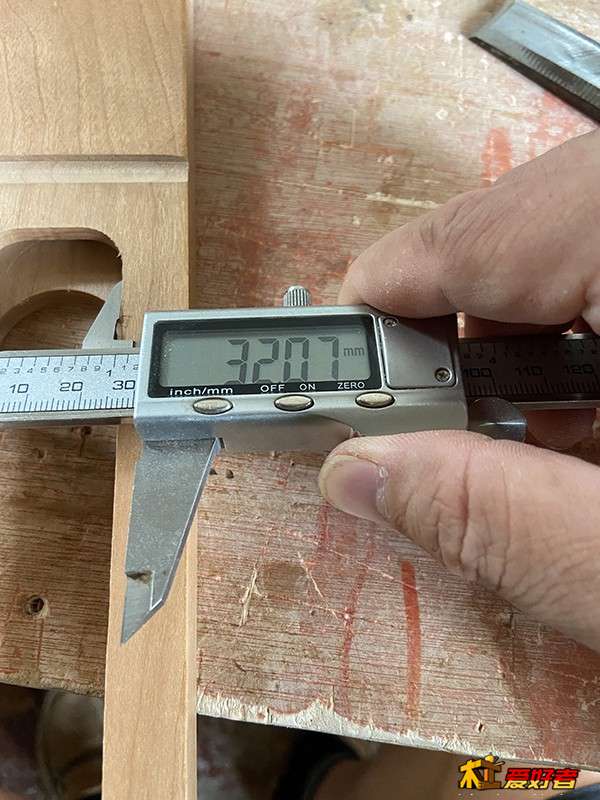

区域清除的尺寸要比轮廓出来的尺寸小0.5mm。
不知道是机器精度问题还是刀路设置问题。
求解！！

知L · 发表于 2022-7-29 12:48:23

只对比加工策略？余量呢？

baker · 发表于 2022-7-29 16:29:39

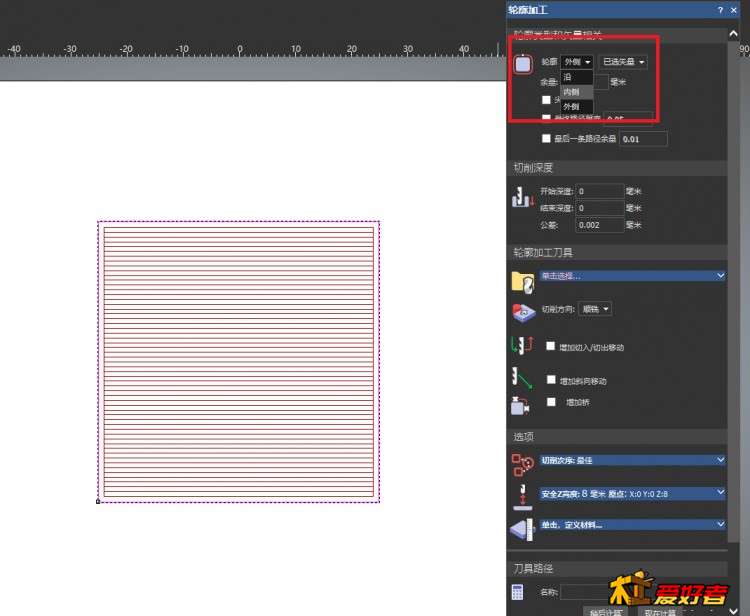

看看软件轮廓红框那里选没选错

mark0223 · 发表于 2022-7-29 17:11:51

baker 发表于 2022-7-29 16:29
看看软件轮廓红框那里选没选错

没有选错。
基础设置应该没问题。
二楼说的余量不太理解，因为只是2D刀路，应该没有余量这个概念吧。

小晓筱 · 发表于 2022-7-29 20:05:18

百分表打一下看看是否丝杆磨损了

san_sheng · 发表于 2022-7-29 22:19:15

是不是两种策略的余量填的数字不同

毛毛奇 · 发表于 2022-7-29 22:42:24

2d怎么没有余量，你这里区域挖芯相当于开粗，轮廓相当于精光到位，差0.5那就是余量留了0.25

秦岭北望 · 发表于 2022-7-30 00:17:31

毛毛奇发表于 2022-07-29 22:42
2d怎么没有余量，你这里区域挖芯相当于开粗，轮廓相当于精光到位，差0.5那就是余量留了0.25

说得好！

mark0223 · 发表于 2022-7-30 12:52:16

毛毛奇发表于 2022-07-29 22:42
2d怎么没有余量，你这里区域挖芯相当于开粗，轮廓相当于精光到位，差0.5那就是余量留了0.25

抱歉，后来看到设置里有余量设置。小白不是很懂，勿怪！
现在是要把区域清除里的余量填写0.25，是这个意思吧？
谢谢

毛毛奇 · 发表于 2022-7-30 21:25:11

mark0223 发表于 2022-07-30 12:52
抱歉，后来看到设置里有余量设置。小白不是很懂，勿怪！
现在是要把区域清除里的余量填写0.25，是这个意思吧？
谢谢

刀具包括整个机器都有一定弹性，开粗时候要效率，吃刀大跑得快，刀具和机器各种震动，刀具在材料表面乱跳，余量相当于留了一层皮，留了一层安全距离，等光刀时候切削量很小，材料对刀具和主轴的抵抗力也小，走出来自然光洁度好尺寸精准，余量是金属加工基本操作，木材比较软一般也不怎么要求高精度基本一遍成不留余量

mark0223 · 发表于 2022-8-2 10:30:19

毛毛奇发表于 2022-7-30 21:25
刀具包括整个机器都有一定弹性，开粗时候要效率，吃刀大跑得快，刀具和机器各种震动，刀具在材料表面乱跳 ...

谢谢大佬指教。
这下明白了。

钻石冰 · 发表于 2022-8-4 10:50:41

mark0223 发表于 2022-07-29 17:11
没有选错。
基础设置应该没问题。
二楼说的余量不太理解，因为只是2D刀路，应该没有余量这个概念吧。

差的多，我这个大概差0.2左右

湖湖 · 发表于 2022-8-31 03:14:24

任何加工都有余量。~~~无论开粗还是精加工还是铣平面。这是个基本设置~
自己脑子要有逻辑想明白再来干活~
