第一次发帖，发个这半年做CNC 雕刻机的视频。

jxgcsyjl · 发表于 2022-6-28 22:05:26

耗费半年时间业余时间，从画图开始做机器，最近算是基本完全完工。先上个整个制作过程的视频。

补充内容 (2022-7-2 23:57):
视频来了

jxgcsyjl · 发表于 2022-6-28 22:08:00

再来一个加工测试的视频，

jxgcsyjl · 发表于 2022-6-28 22:09:44

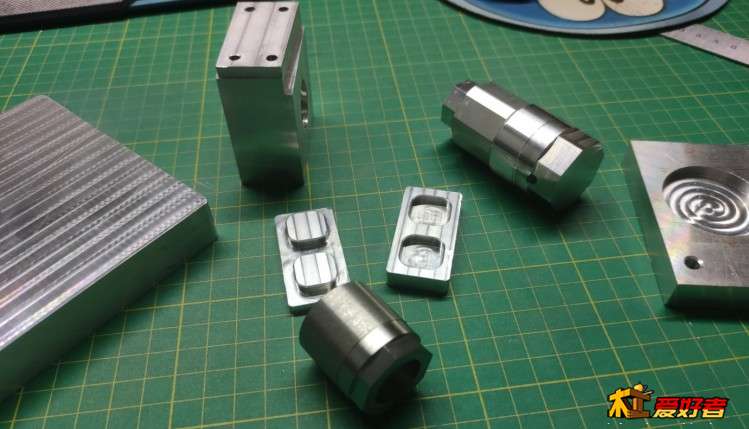

机器前前后后也做了十来个试件，尺寸精度基本就是±0.02，在工业鸡的单位来说，这种精度就是接近报废机的状态。不过我这就是业余diy玩玩，也基本够用了。机器丝杆不怎么样，用的c7轧制丝杆，定位精度肯定不要有太高期望。

jxgcsyjl · 发表于 2022-6-28 22:10:30

好在加工稍微大一点的零件，形位公差还可以，120*120的平面，平面度＜0.01，xy轮廓垂直度也不错，100内＜5μ，大理石角尺，和杠杆千分表测量。侧面对加工顶面垂直度也还可以，20毫米＜4μ，侧面加工的直线度也很好，我那0.002的杠杆表基本没怎么动。

官方客服 · 发表于 2022-6-28 22:35:11

视频看不了

jxgcsyjl · 发表于 2022-6-28 22:42:46

官方客服发表于 2022-6-28 22:35
视频看不了

貌似论坛不支持哔站的视频哦

新会风行无忌 · 发表于 2022-6-29 06:13:28

jxgcsyjl 发表于 2022-06-28 22:42
貌似论坛不支持哔站的视频哦

支持重发视频

夜色苍茫 · 发表于 2022-6-29 12:29:21

只可惜视频看不见

国产小金刚 · 发表于 2022-6-29 14:53:13

期待视频

bg6jlj · 发表于 2022-6-29 15:16:39

2丝内精度机械加工够用了，不报废。我们单位足够用。做模具和军工的要求高。

ngzxm · 发表于 2022-7-1 12:23:43

你说的精度已经很高了。。。。

jxgcsyjl · 发表于 2022-7-2 23:57:03

视频来了，

q1251542554 · 发表于 2022-7-3 00:48:32

jxgcsyjl 发表于 2022-07-02 23:57
视频来了，[media]https://v.qq.com/x/page/i3345yf824i.html[/media]

这个外壳下功夫了

，实际隔音效果怎么样啊

jxgcsyjl · 发表于 2022-7-3 16:13:09

q1251542554 发表于 2022-7-3 00:48
这个外壳下功夫了，实际隔音效果怎么样啊

高频音隔音效果可以，有些尖锐刺耳的有明显效果，低频嗡嗡声隔音差，有时遇到某些转速还可能共振。总体来说搞个罩子好处还是多的，隔音是一方面，主要还是防护，防止切屑和水甩的到处都是，干净很多

fankilter · 发表于 2022-12-11 17:07:52

邻居没找么，感觉声音有些大
