有用这款五轴控制器的老哥吗？

圆木工坊

凤斩冰华 发表于 2022-06-20 17:08

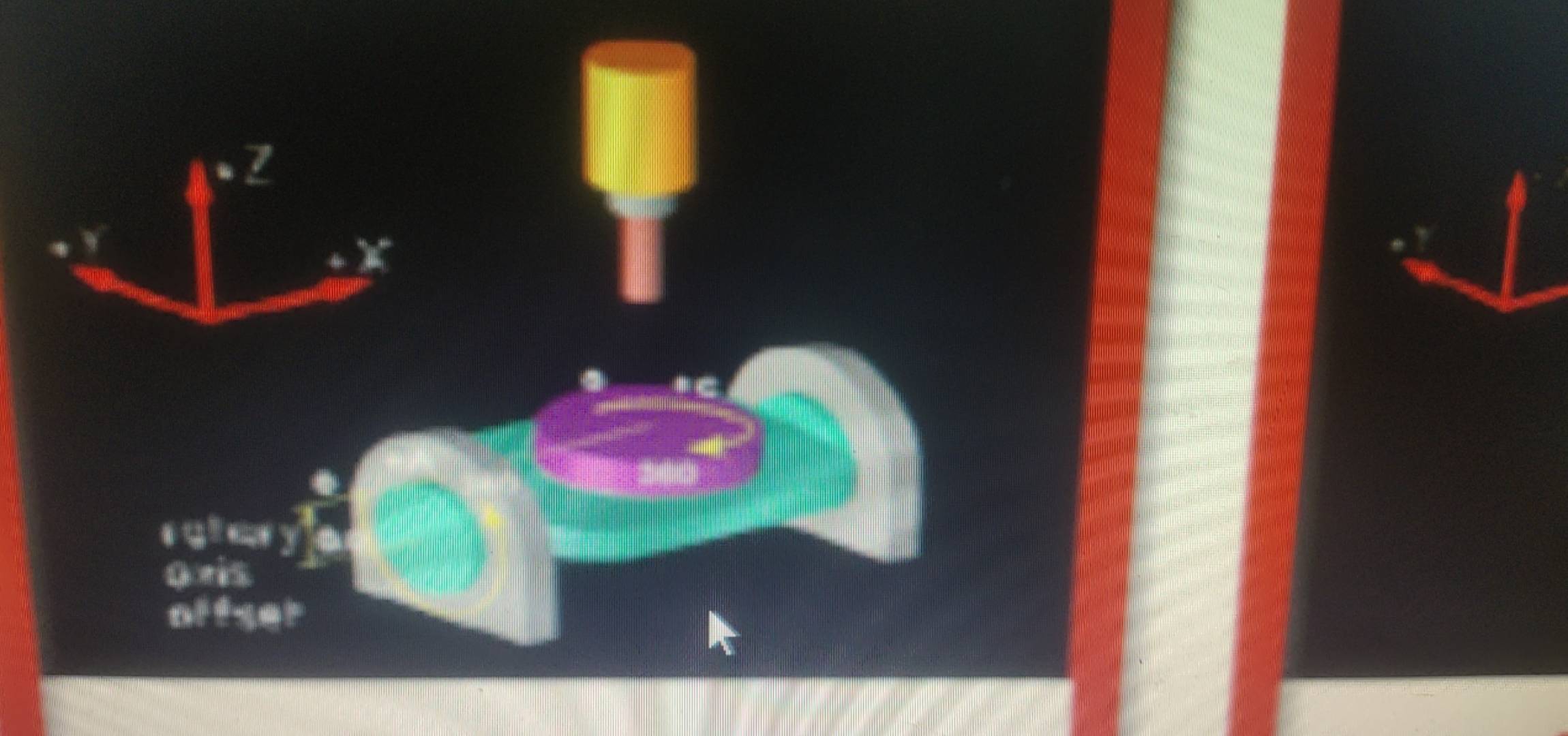

6 u  a/ v# U! Z$ }; y# \你这摇篮摆长设置对了吗

按说明书和卖家指导的做的。应该是对的，不过我不确定。因为我这方向可能有点不对

圆木工坊

虹源文具 发表于 2022-06-20 23:56
摇篮看上去不是偏心结构，
不是偏心结构走刀走成这样只能说明测刀刀长时出错了，
8 o- t! K/ v* m5 O3 m刀尖跟随里的算法是有刀长的参数，
刀长参数不对，
2 l8 Y+ J* {2 u- r) x那补偿就出错。
走刀就错了。
还有是你这摇篮是你做的吗？，
8 _8 f4 f5 x5 w/ E/ r, ^6 A: c/ t$ Y5 E; r不是的话，
1 r! {+ J) w) e5 m) [小心摇篮存在偏心超标。
& A7 A) u, c1 f, P$ ~; g; f5 J偏心超标除非是重新调好偏心，
否则要在控制端填入对应的偏心量。

现在是测试单c的rtcp是可以的。 测试单A的就不行 把a的轴向反过来也不行。
) e! s$ h3 R/ y  a

虹源文具

通常c都不会出错的，
因为c都很少有偏移量，
c也不关联刀长的差补。
% l, ~& d  B" I9 h
看视频好像你的a偏移量或者刀长量设置反了。

虹源文具

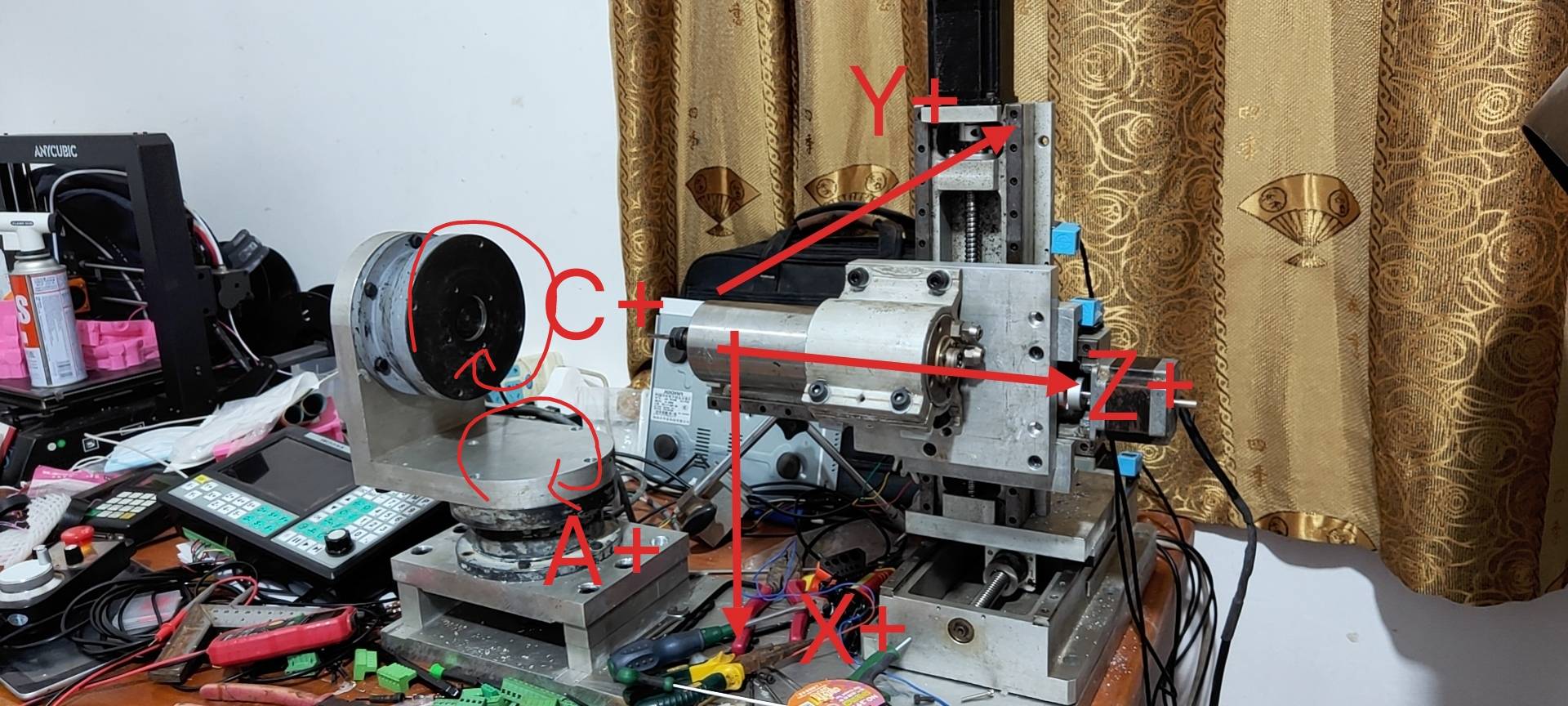

你的z轴是主轴怼摇篮方向吧？
工件转台是c轴吧？
! F/ n* ~3 J# L# ?8 \# s/ K" O/ U

虹源文具

虹源文具 发表于 2022-06-26 23:40
通常c都不会出错的，
1 f2 X5 @' ~0 e4 x" g因为c都很少有偏移量，
c也不关联刀长的差补。
1 B- C1 I1 K6 F# F/ w* i
! Z9 E: U0 _& s, o3 f看视频好像你的a偏移量或者刀长量设置反了。

/ v" b3 U) u+ J9 R/ V% q5 H; `" h' F比如说原先数值是正的，
  `" @7 `& Y' p7 ?: d9 G你试下负的看看。
  O3 Q7 C. m, ^  ]( X0 |" B看视频觉得你是数值反了。

圆木工坊

虹源文具 发表于 2022-06-26 23:49
0 O9 y" w1 b# ~3 R' [你的z轴是主轴怼摇篮方向吧？
工件转台是c轴吧？

" p- r* [9 z: \  W9 m- I4 j; r对
! Y  m8 I( A4 i) d4 R! G

圆木工坊

虹源文具 发表于 2022-06-26 23:53
比如说原先数值是正的，
9 {: X4 n, y$ q$ H你试下负的看看。
, I: R" A5 O2 H" V$ k看视频觉得你是数值反了。

我把我的系统里把a的运动方向改反过来   也会偏。往另一个方向偏了。

圆木工坊

圆木工坊 发表于 2022-06-27 16:36
& j2 f1 _; q9 U' M( d) i# W我把我的系统里把a的运动方向改反过来   也会偏。往另一个方向偏了。

大佬，方便加一下微嘛，论坛最近没经常上。15157652319

斗战胜己

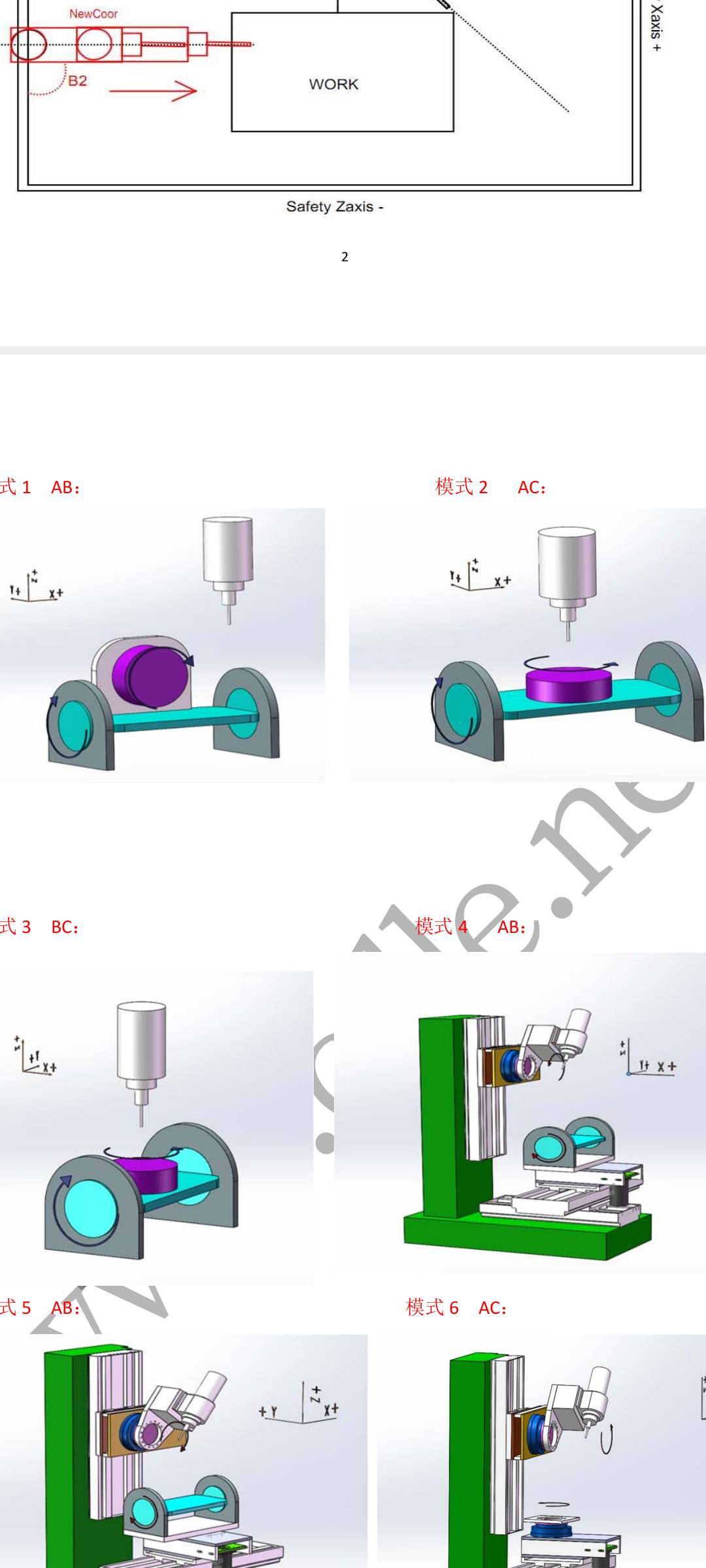

机型选对了吗？

圆木工坊

斗战胜己 发表于 2022-06-27 23:33
机型选对了吗？

选的2号AC

圆木工坊

斗战胜己 发表于 2022-06-27 23:33
1 W8 N9 L2 H( w+ C6 b机型选对了吗？

# k) V3 G* @' [2 N8 z

tantiduo

我觉得没有问题呀，你程式Z都没动，只是动了A跟C

斗战胜己

磁动力画的旋转方向很多都是错的，一般人我不告诉他
# p; l) o) @( K$ W* @! W/ j

斗战胜己

搞定了可千万别忘记给我点个赞哦

雕刻机编程

为啥我觉得这个是BC结构呢
