改造车床综述，即将成品，电主轴冒烟了

vincent321

咸鱼有看到过这台机器

来自苹果APP客户端

湖湖

老猫爱钢笔 发表于 2022-6-12 09:17
: ^) E& O& U& w+ o8 D找加工中心做的立柱

  @" }2 c7 X- ^; _" c没明白。。。找加工中心做 干嘛还设计成这样。。。。。。
* \. @/ x) W0 L: y
可以很简单的 一块钢板 铣出导轨安装 丝杆安装面  打好眼  在做个 直角支撑 和底板 就完事了~~~~ 你做这么复杂~
4 X6 I, L9 L) H  h, Q- s

老猫爱钢笔

小黄鱼淘来的二手nsk丝杠，粗了车细，长了切断，搞不定，最后还是得找我师父
2 N8 H. l; J* q  R

来自安卓APP客户端

老猫爱钢笔

师父手磨刀，切削效果如上个视频，不断屑
  I' p+ |/ w: Y/ @! z

来自安卓APP客户端

老猫爱钢笔

带快速走刀的普车，车螺纹，看着就舒心
) b- O$ s: F4 \0 S2 \

来自安卓APP客户端

老猫爱钢笔

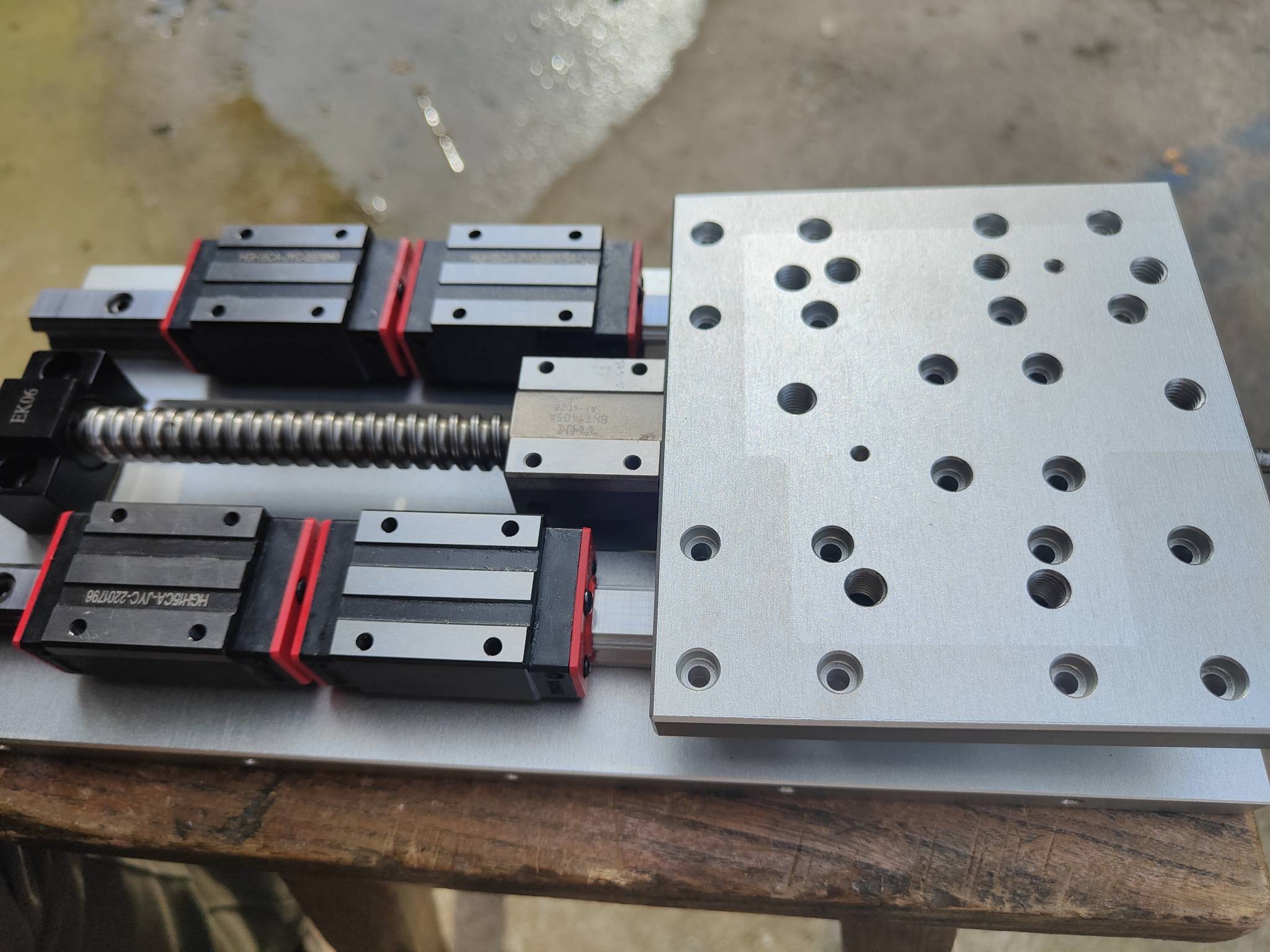

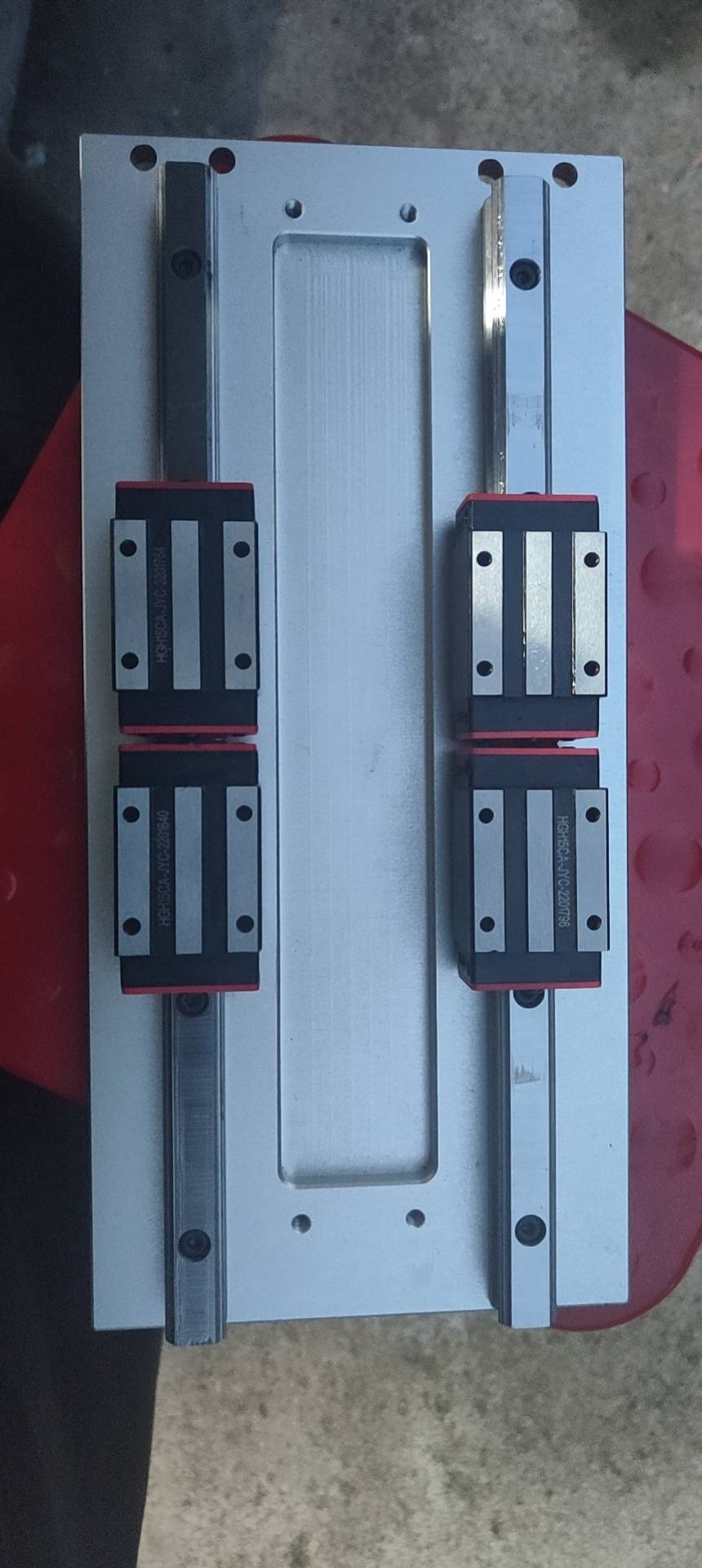

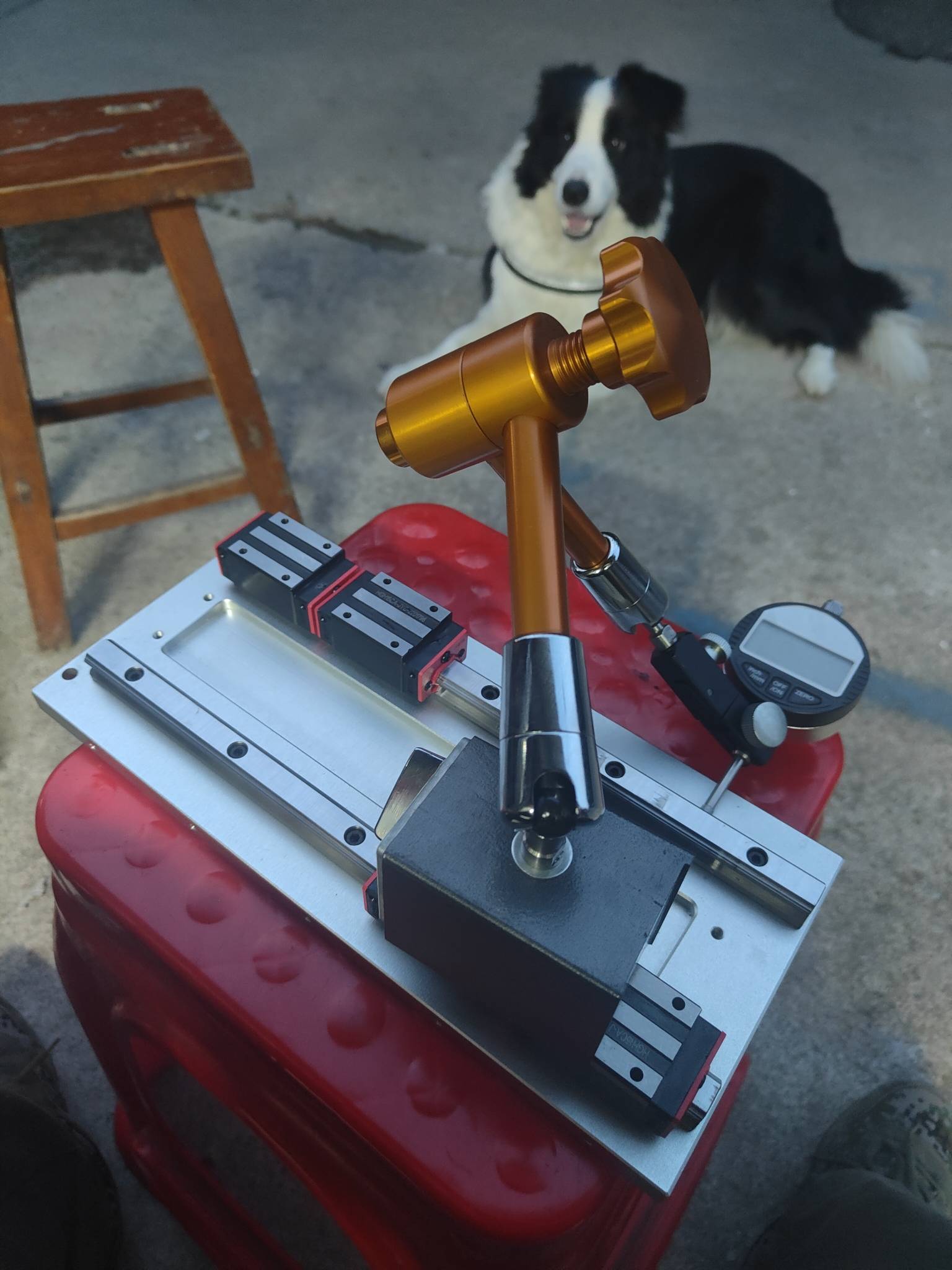

线轨，丝杠安装
/ a. U; T0 q$ h; z" N, q

. v( V3 {$ G/ Y' Q6 E" {

来自安卓APP客户端

老猫爱钢笔

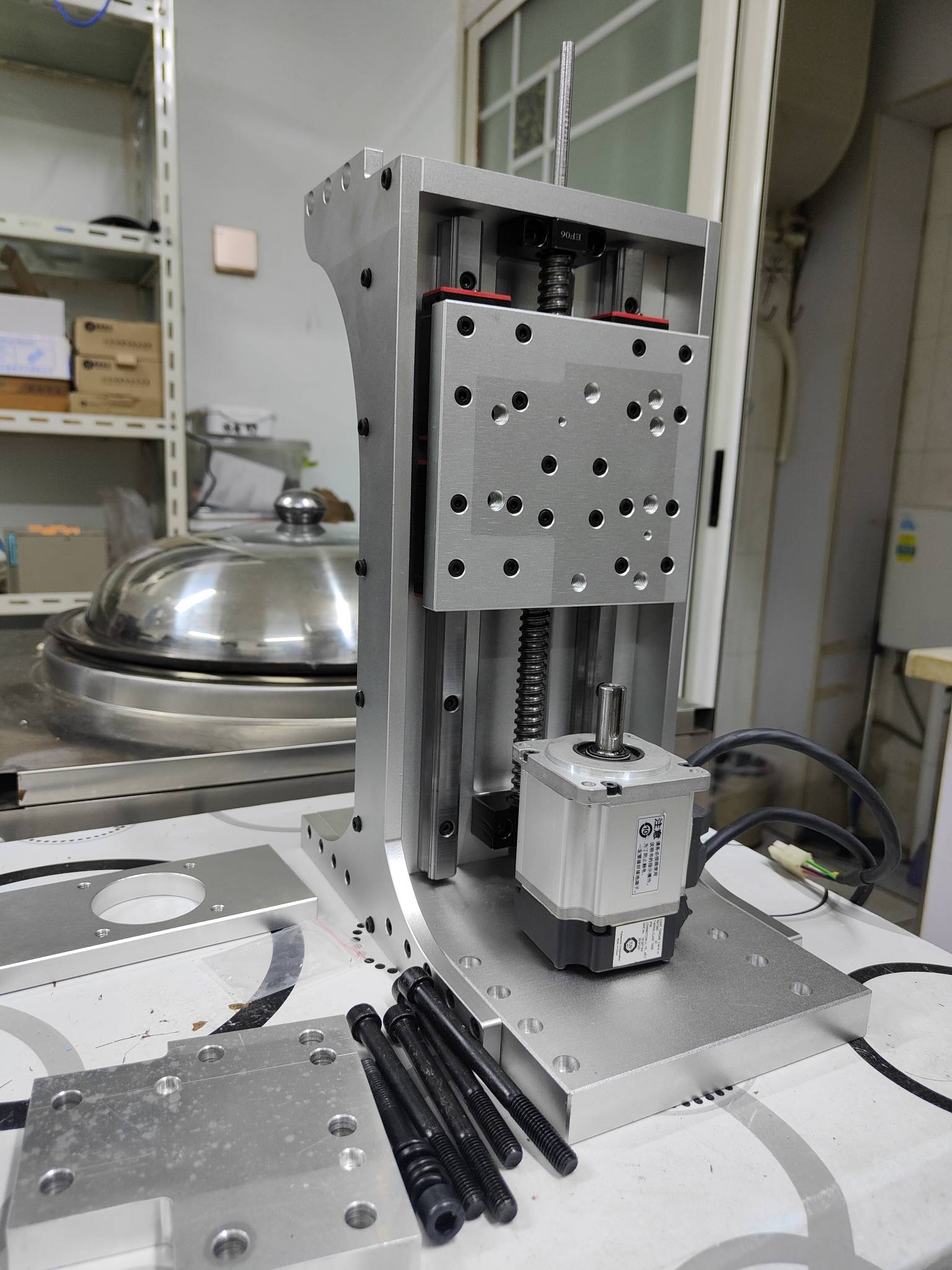

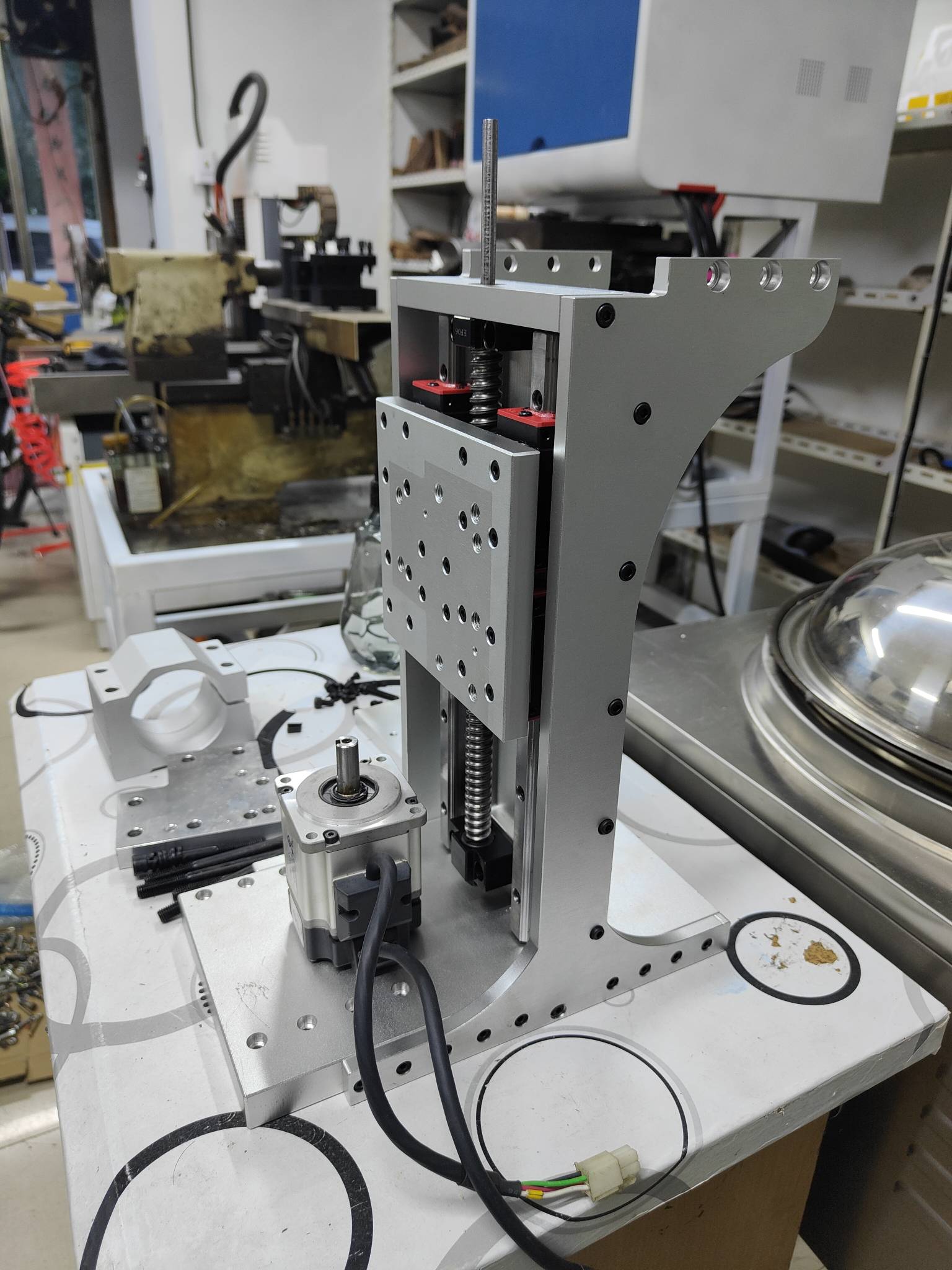

一下午的成果

8 N; Y" @; ~1 I5 Z7 a8 h

来自安卓APP客户端

老猫爱钢笔

湖湖 发表于 2022-06-13 23:54
+ e1 A0 F1 q( R没明白。。。找加工中心做 干嘛还设计成这样。。。。。。
5 K; k% m7 t; g8 Q+ U0 Y+ P' f
3 U/ M" r8 M, F8 p4 ~可以很简单的 一块钢板 铣出导轨安装 丝杆安装面  打好眼  在做个 直角支撑 和底板 就完事了~~~~ 你做这么复杂~

哈哈，确实，多花不少钱

来自安卓APP客户端

zfskj

怎么不用20导轨，15导轨m4螺丝太弱了吧

来自安卓APP客户端

老猫爱钢笔

zfskj 发表于 2022-06-14 21:51
怎么不用20导轨，15导轨m4螺丝太弱了吧

1 k  h+ e1 d8 r. a& V8 z  p# B# t20线轨太高了，车床拖板太小，尽量都用的最小的，给车刀空间

来自安卓APP客户端

老猫爱钢笔

x轴电机就这样扭啊扭的，以为是干扰，重新布线，还这样，松下a5的400w

来自安卓APP客户端

老猫爱钢笔

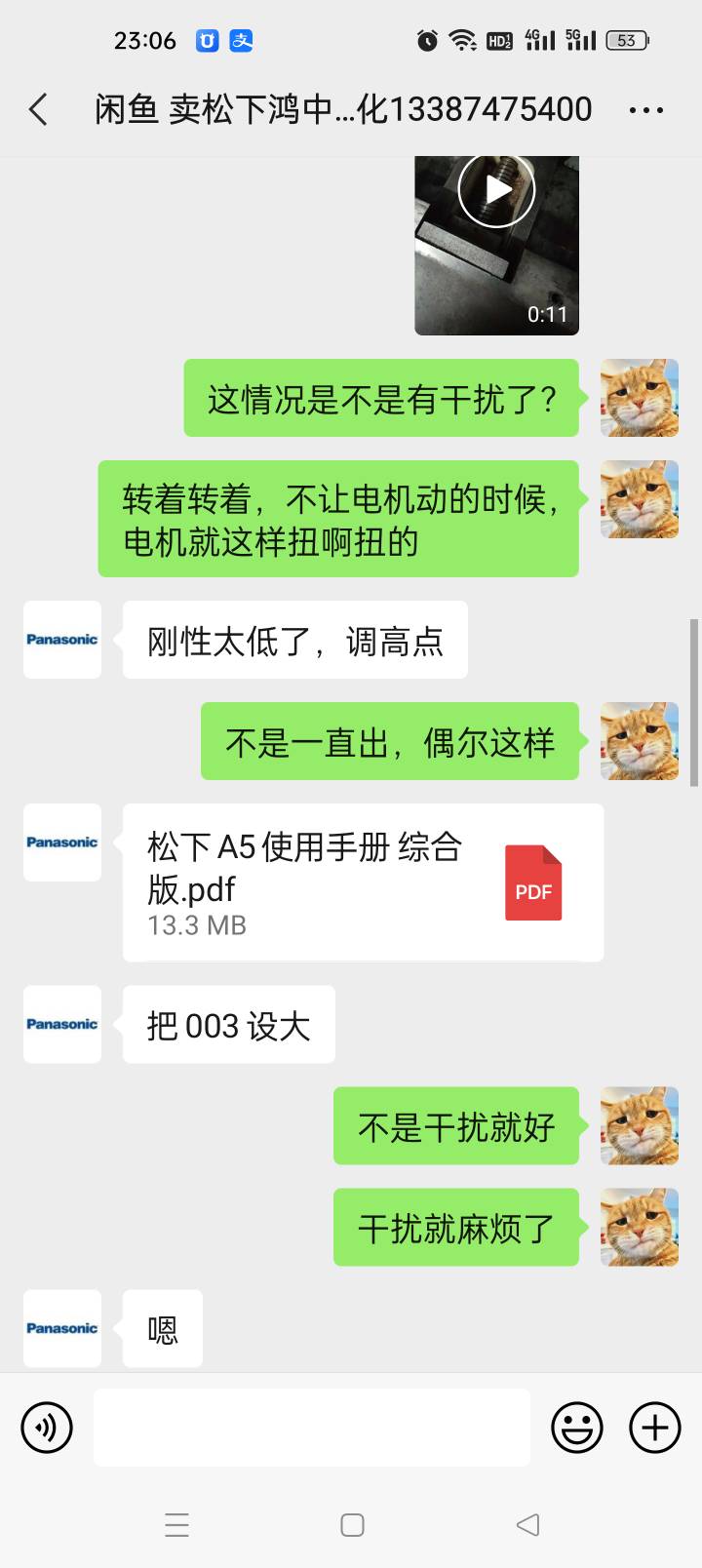

请教了一下小黄鱼卖伺服电机的，调了参数好了很多，用几天再试试看，还得是专业人士
6 a7 w  s6 D# M# c" }: a  v& o

来自安卓APP客户端

老猫爱钢笔

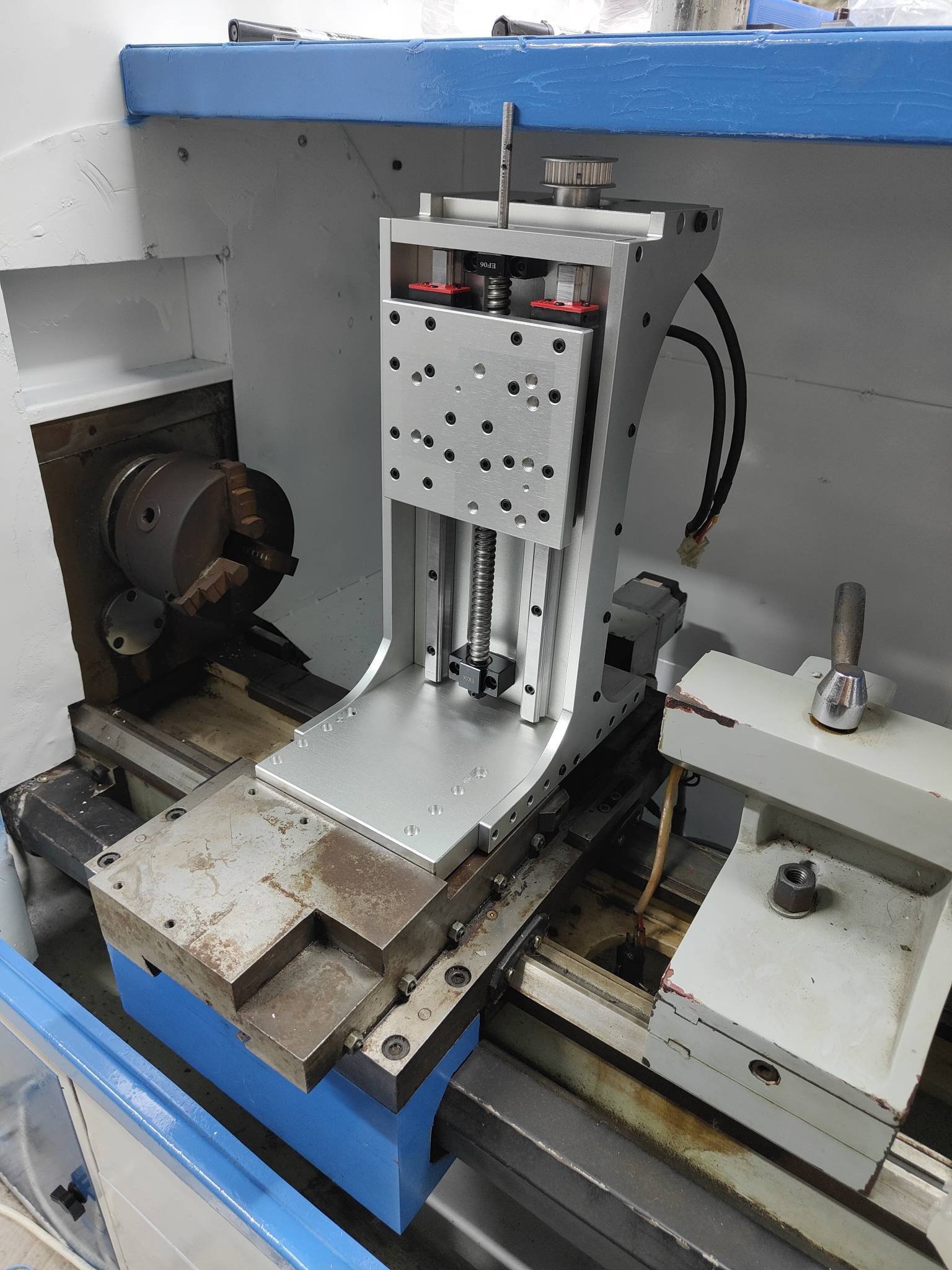

这东西一立上去，就是我为什么发到cnc版块的原因
" p  O! j- k* t6 U- b5 ~

来自安卓APP客户端

老猫爱钢笔

有时候一个问题需要排查很久，不断调试
; F' q0 S# e7 k

来自安卓APP客户端

老猫爱钢笔

沉了吗？那就终结了
& s# h6 q6 N/ v. G3 a* s3 P

来自安卓APP客户端
