湖湖 发表于 2022-06-10 05:048 M8 _' A2 b& Z. ?9 f3 ?# w% Y
本帖最后由 湖湖 于 2022-6-10 06:02 编辑
6 l: C" I7 |" L$ b7 b1 K4 B, R4 f$ q! w% n( T+ L1 @- V

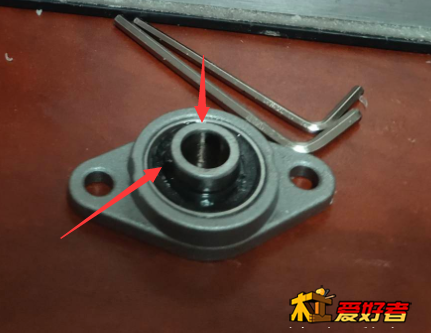

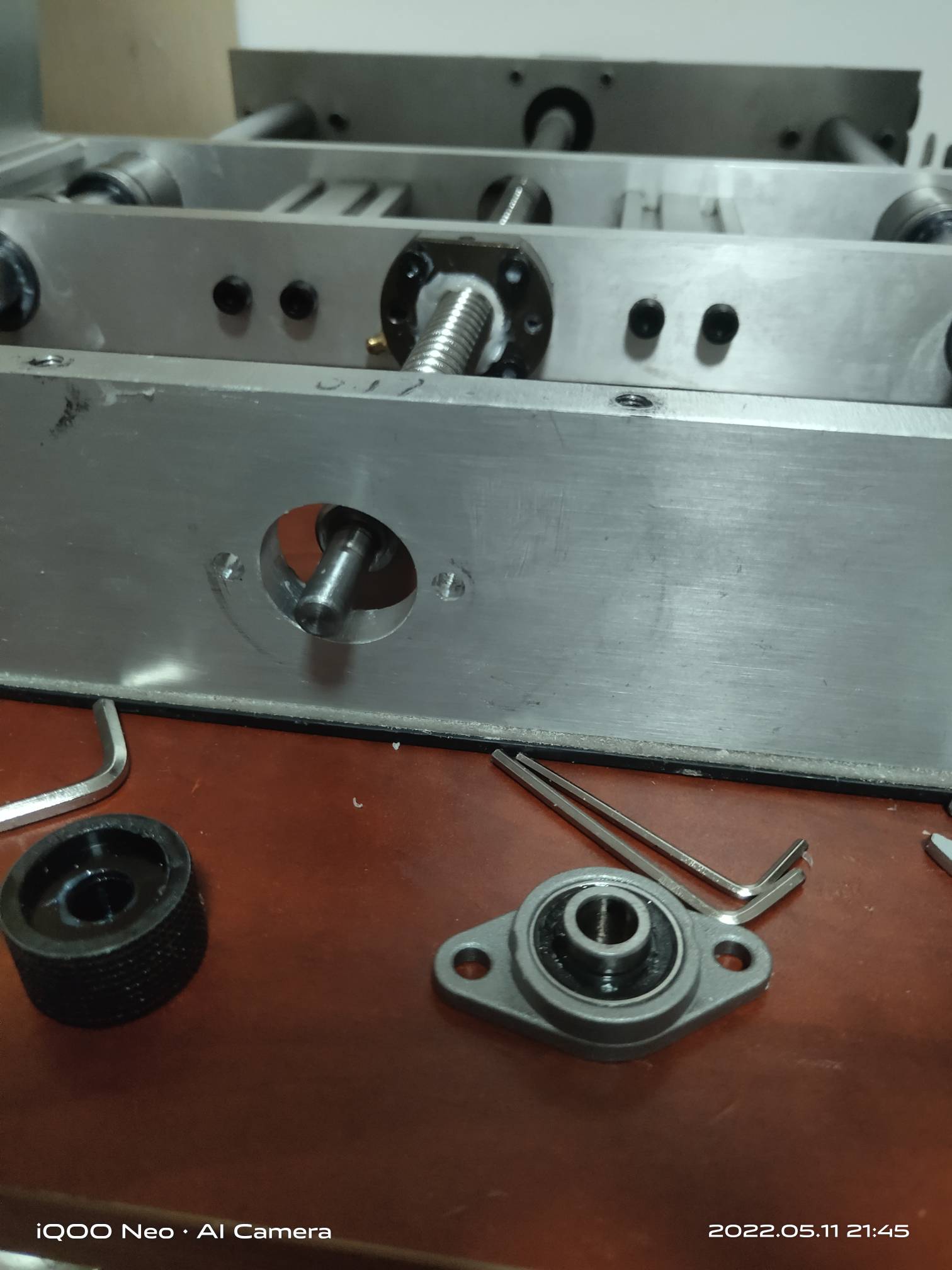

8 L( F; r1 O5 |6 n6 {这个轴承本身问题不大。 其实没有都行。一样干活。 不信 你吧这个轴承装上去 先运行顺滑了 然后用 扳手吧 上面两颗 很小的 成90度的 锁紧螺丝拧死。 你在干活 就好多了 。
: G" d" m6 ^2 ~: E# V9 s X: }1 [% q" { M' `6 P" C
4 v# K8 ]' t: g2 A1 O但是这个只能解决 短期问题。根源还是这两个锁紧螺丝 没办法 承受丝杆轴向力长期 冲击。
. o! G. n/ U* e- v: m7 C, D& e
# ]0 J& p1 E5 ^+ {" v ~5 @这个轴承只是把 丝杆尾端 固定下。短丝杆 根本不用安装。 长丝杆 才需要。
6 S5 B% S4 d7 z% i' A8 l$ _; h% F, d
6 n* o5 `1 F6 v' H: y# [真正起作用的是 丝杆前端的 安装座。那个安装座是承受 丝杆轴向力的坚实基础。5 Q7 l7 p0 o/ g8 C: B, |& h. e5 [/ T
' L* B/ m, I' z+ e, P6 n8 A: y但是你这个机器 根本没有 。只能靠 刚性联轴器。实际承受 丝杆轴向力的是 电机本身。哈哈哈哈。 4 ?9 Y0 P2 P" N" w& }4 P
" e; J+ f& ?+ |/ y9 W4 q4 N当惯量大的时候 丝杆轴向力 直接作用在 电机上。可电机轴并不是 通过螺丝固定死在 电机自身的轴承上的 。实际都是靠摩擦力。这样使用 久了 电机轴会跟轴承产生位移。导致 电机轴阻力增大。 也就是 电机轴在电机里会有前后运动。不信 你可以拆开 步进电机 看看 。电机轴 其实和前后2个深沟轴承 根本不是靠螺丝宁死的。是靠前面有个弹簧片顶在哪里的。 你这机器所有的惯量 都是靠那个弹簧片 当然不正常。. F# d. H8 `4 V. N% t5 ~( U6 K' V( F
9 E# U% r6 M, o; C! z; o
所以你的问题并不是出在 丝杆的同心精度上 。 而是 丝杆两端 其实 都没有刚性固定好！ 正常有一端刚性固定好就行。% l: P' y/ Z" J1 T; Q0 ~) c6 b
你换膜片联轴器 只会情况更恶劣。 导致丝杆 根本是浮动的。前后浮动。到时候 你就发现 会出现 跟丝杆出现回差一样的情况。 % ^9 }- k5 y6 M" E
2 ?3 T* t+ W! t, x/ v M% E你打表也没用。你需要的是一个真正的 丝杆安装座。丝杆通过螺母 拧死在 轴承上。. p- [9 N. m a: j7 e" j6 v* t- b
3 I4 U1 o9 c/ _, Q4 \' l
8 J' M( t+ f" O8 B

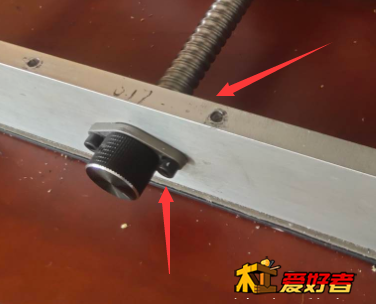

2 Y3 A8 R. [4 f+ b8 ?/ Y你需要的是这个 而且 你的丝杆尾巴上 要车好螺纹 拧上这个 正方形的螺帽。 这样 以后丝杆承受的 力 都由这个安装座里面的 2个轴承来承受 而且最终传递给机器 框架。 而不是靠电机轴和 电机里的轴承 那点可怜的摩擦力来保持。
0 q4 |9 t; D8 k4 l" i* ^/ p+ Y. T4 F6 q$ G& Y6 i
你说 手拧 阻力大 那是 电机轴被惯量 怼移位 造成的 ，不信 你拆下电机 手拧丝杆很顺滑的 。 手拧电机 卡的很紧 。) s, ?( _/ h& q" }" T
% Y! G; n3 I. S8 A: G0 V记住 电机是绝对不要承受 轴向力的。 轴向力是靠 丝杆安装座的 2个轴承来承担的 。# o) f% t8 J9 s& s/ O4 @2 r! m
5 V. B. r8 p& }: _' G( J

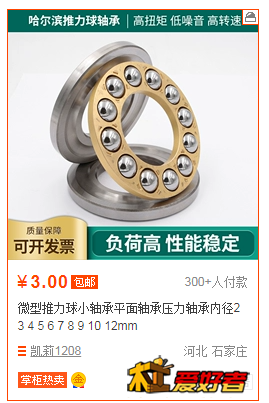

你要嫌这个 安装座 贵 或者尺寸不同没法安装 。也可以用这个
3 s& ^+ F% A8 z( h' j7 r# m
# ^& s9 \% s- r" d4 \7 D5 K" @- |. s1 ?6 N1 B' a/ d
! K# ?* \: T, f0 s' }* W# L9 \

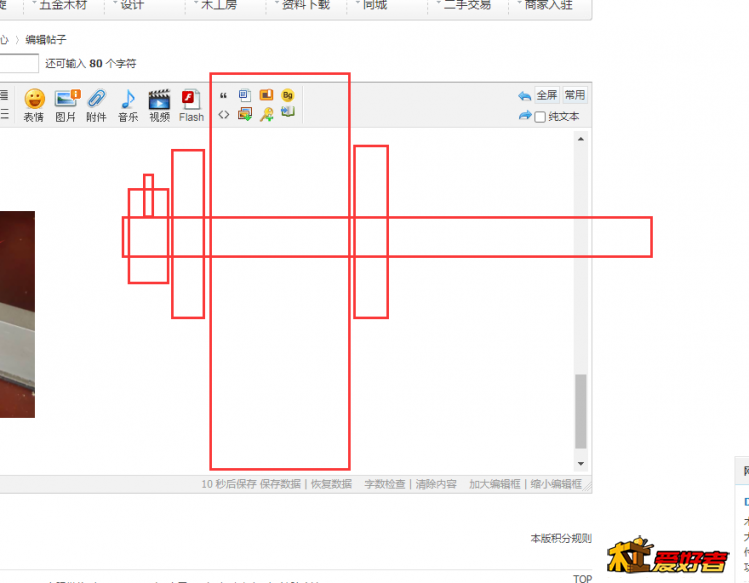

买两个 分别装在 8 \0 m @! }; i
3 a3 l$ H2 D$ f
$ z; |, Y8 T m: `$ f. i$ s( [5 J8 E# Y3 x) I2 |( F7 |
这块板两边 丝杆穿过 推力轴承 铝合金板 推力轴承 然后用 螺丝 宁死在这两个轴承上。 这样 以后所有轴向力都由这两个轴承承受。* G; r' Z3 P& O( ?
0 d! R C# |& u) C6 O 5 ?2 L- [! ~6 b- z
放心 市面上绝大多数 厂家生产的雕刻机 都是用这种轴承 这种设计固定丝杆的。几十万台雕刻机都是这么干很多年也没问题。- I- V" A0 n7 [8 v
: K- v( b* U( ^) t) R
你不过是碰到个 更烂的厂家 连设计都不懂！7 F7 Z, N/ X! g; i0 b3 |
+ [9 t% k# y1 p* O; F- U5 \8 ?
电机 用钳子 夹住电机轴 往外拔 。一直到 手拧 很顺滑 在装上去。 . C/ W# ]) _) \; Y, _3 i& M$ I
* U& i, Y& o! M- w% k: X- B
不过我估计你这个电机 基本 废了~所以你才会发现什么低频震动。别人的 开环步进 低频震动是 细分没设置好。 你的根本不是这个问题 。是电机轴被怼进去了~~~~~~5 `" t' i4 h3 I" ]+ Q0 W
- L( ?% v; E0 T4 G7 f4 @# O p" ^
不信 你随便找个 其他的 步进电机 哪怕二手的 拧拧 阻力都很小。别人 就算用10年 20年 只能越用越顺滑。 哪有越用越卡的。
3 J$ t7 F; w$ p7 S/ i+ [; D% S. z9 P4 r/ b8 @( I" n* F* W0 K4 r6 ?
# J9 f0 ]3 f& ?) n6 |* j
要知道 一般的 无动力主轴 烂点的 也有2丝 误差。 还能 10000转干几年活 。 一个丝杆 误差2丝 算很好了。起码 算合格品 。丝杆本身同心度 要求并不高。特别你这种破机器。 别人CNC 上 的丝杆 同心度 打表都有几丝误差呢。你这同心度2丝 都可以当 钻床的主轴了 ~
: C( e6 U4 A' J. `
6 o) m) H: ?" t' f+ k所以你的问题 并不是同心度的问题。而是 这个厂家设计 就是错的 。 你不过是它们的小白鼠而已 。
1 G. h) C: h1 B/ C想想也可怕 你的 三个轴都是这样。这个厂家 不仅外行 而且真的很坏！ 要整改 三个轴 都要整改的！4 N4 W" z0 m8 l. J( Q
% d6 ?+ c4 Y i1 W% u5 _
: a4 L$ a( q( f0 l! K当然 你自身 也是白的要命~~~~哈哈哈哈
2 g& k# |( v# L
8 X( W3 j; d/ i$ Y0 x4 G, X那些怂恿 你买膜片 联轴器的 要么是没认真看你机器的结构 要么 就是真的蠢了
- n+ p" E3 ^6 E1 J5 j u( [3 `感谢大神指导 ，对于雕刻机我确实是小白，机器设计确实有问题，毕竟这机器就是学习机，哈哈。对于我来说也够用了，我主要还是学ug编程看刀路为主 |
|
